トグルクランプ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：12●高さ(mm)：8●適合コンタクトボルト：10100●口径(mm)●足径×足長(mm)●ゴム

商品コード：

2500200150065

サイズ：

●幅：１２ｍｍ●高さ：８ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：15●高さ(mm)：10●適合コンタクトボルト：10101●口径(mm)：60●足径×足長(mm)：8×61●ゴム

商品コード：

2500200153585

サイズ：

●幅：１５ｍｍ●高さ：１０ｍｍ●口径：６０ｍｍ●足径×足長：８×６１ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：19●高さ(mm)：13●適合コンタクトボルト：10102●口径(mm)：75●足径×足長(mm)：8×58●ゴム

商品コード：

2500200153752

サイズ：

●幅：１９ｍｍ●高さ：１３ｍｍ●口径：７５ｍｍ●足径×足長：８×５８ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：24●高さ(mm)：16●適合コンタクトボルト：10103●口径(mm)：90●足径×足長(mm)：10×66●ゴム

商品コード：

2500200154278

サイズ：

●幅：２４ｍｍ●高さ：１６ｍｍ●口径：９０ｍｍ●足径×足長：１０×６６ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：26●高さ(mm)：19●適合コンタクトボルト：10104、10105●口径(mm)：120●足径×足長(mm)：12×70●ゴム

商品コード：

2500200154643

サイズ：

●幅：２６ｍｍ●高さ：１９ｍｍ●口径：１２０ｍｍ●足径×足長：１２×７０ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：12●高さ(mm)：11●適合ねじ径：M5●六角ボルトM5タイプ●ゴム

商品コード：

2500200176300

サイズ：

●幅：１２ｍｍ●高さ：１１ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：15●高さ(mm)：14●適合ねじ径：M6●六角ボルトM6タイプ●ゴム

商品コード：

2500200176997

サイズ：

●幅：１５ｍｍ●高さ：１４ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：19●高さ(mm)：18●適合ねじ径：M8●六角ボルトM8タイプ●ゴム

商品コード：

2500200177338

サイズ：

●幅：１９ｍｍ●高さ：１８ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：24●高さ(mm)：23.5●適合ねじ径：M10●六角ボルトM10タイプ●ゴム

商品コード：

2500200177635

サイズ：

●幅：２４ｍｍ●高さ：２３．５ｍｍ

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：26●高さ(mm)：26●適合ねじ径：M12●六角ボルトM12タイプ●ゴム

商品コード：

2500200177888

サイズ：

●幅：２６ｍｍ●高さ：２６ｍｍ

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●クランプ動作中、クランプアームは縦方向にガイドされるので、横方向の力に対して安定します。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：171.5●締圧力(kN)：1.0●アーム角度(°)：90●取付方法：穴径：5.6●適合コンタクトボルト径：M6●水平ハンドル●フランジベース●クランプアーム中空タイプ●亜鉛メッキ済みスチール●フランジ・ワッシャー×２●コンタクトボルトは別売りです。

商品コード：

2500200206229

サイズ：

●全長：１７１．５ｍｍ

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：101●引圧力(kN)：1.6●ストローク(mm)：25●取付方法：穴径：4.3●引き止め専用型●ステンレス（SUS304)●フックプレート

商品コード：

2500200249554

サイズ：

●全長：１０１ｍｍ●ストローク：２５ｍｍ

●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：98●引圧力(kN)：1.6●ストローク(mm)：25●取付方法：穴径：4.3●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200249561

サイズ：

●全長：９８ｍｍ●ストローク：２５ｍｍ

●取り付け面は力の作用方面と直角です。●クランプ状態で、ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：68●引圧力(kN)：1.6●ストローク(mm)：34.5●取付方法：穴径：4.3●持ち上げ専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200249585

サイズ：

●全長：６８ｍｍ●ストローク：３４．５ｍｍ

●取り付け面は力の作用方面と直角です。●クランプ状態で、ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：68●引圧力(kN)：1.6●ストローク(mm)：34.5●取付方法：穴径：4.3●持ち上げ専用型●ステンレス（SUS304)●フックプレート

商品コード：

2500200249592

サイズ：

●全長：６８ｍｍ●ストローク：３４．５ｍｍ

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：101●引圧力(kN)：1.6●ストローク(mm)：25●取付方法：穴径：4.3●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200249608

サイズ：

●全長：１０１ｍｍ●ストローク：２５ｍｍ

●レバーを倒して引っかけてクランプします。●全長(mm)：79.5●引圧力(kN)：1.5●ストローク(mm)：13●ハンドル操作角度：180°●締付力(kN)：1.5●引き止め専用型●フランジベース●SPCC亜鉛メッキ

商品コード：

2500202968712

サイズ：

●全長：７９．５ｍｍ●ストローク：１３ｍｍ

●レバーを倒して引っかけてクランプします。●全長(mm)：137●引圧力(kN)：2.5●ストローク(mm)：30●ハンドル操作角度：180°●締付力(kN)：2.5●引き止め専用型●フランジベース●SPCC亜鉛メッキ

商品コード：

2500202968729

サイズ：

●全長：１３７ｍｍ●ストローク：３０ｍｍ

●レバーを倒して引っかけてクランプします。●全長(mm)：177●引圧力(kN)：8.8●ストローク(mm)：20●ハンドル操作角度：180°●締付力(kN)：9●引き止め専用型●フランジベース●SPHD亜鉛メッキ

商品コード：

2500202968736

サイズ：

●全長：１７７ｍｍ●ストローク：２０ｍｍ

●検査治具をはじめ、溶接治具・その他組立治具・加工治具に最適です。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：131●付属ボルト径：M8×30●ハンドル操作角度(°)：180●ストローク(mm)：38●支持力(kN)：1.36●締付力(kN)：1.36●押し引き兼用型●ブラケットタイプ●ステンレス(SUS304)●クランプボルトナット：ＳＴＮＮ0830●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500202968828

サイズ：

●全長：１３１ｍｍ●ストローク：３８ｍｍ

●高さを抑えたフラット構造で、取り付けた後に邪魔になりません。●押しと引きの両方で使えます。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：73●押圧力(kN)：0.8●ハンドル角度(°)：195●ストローク(mm)：16●先端部ねじ径：M4●取付方法：穴径：4.3●横押し・横引き兼用型●反時計回りの回転でプッシュ、時計回りでプル●亜鉛メッキ済みスチール

商品コード：

2500200632431

サイズ：

●全長：７３ｍｍ●ストローク：１６ｍｍ

●高さを抑えたフラット構造で、取り付けた後に邪魔になりません。●押しと引きの両方で使えます。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：73●押圧力(kN)：0.8●ハンドル角度(°)：195●ストローク(mm)：16●先端部ねじ径：M4●取付方法：穴径：4.3●横押し・横引き兼用型●時計回りの回転でプッシュ、反時計回りでプル●亜鉛メッキ済みスチール

商品コード：

2500200632448

サイズ：

●全長：７３ｍｍ●ストローク：１６ｍｍ

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：221●引圧力(kN)：7.5●ストローク(mm)：58●取付方法：穴径：8.5●引き止め専用型●ステンレス(SUS304)●フックプレート

商品コード：

2500200764156

サイズ：

●全長：２２１ｍｍ●ストローク：５８ｍｍ

●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：220●引圧力(kN)：7.5●ストローク(mm)：58●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200764163

サイズ：

●全長：２２０ｍｍ●ストローク：５８ｍｍ

●取り付け面は力の作用方面と直角です。●クランプ状態で、ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：147●引圧力(kN)：7.5●ストローク(mm)：64●取付方法：穴径：8.5●持ち上げ専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200764170

サイズ：

●全長：１４７ｍｍ●ストローク：６４ｍｍ

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：221●引圧力(kN)：7.5●ストローク(mm)：58●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200764187

サイズ：

●全長：２２１ｍｍ●ストローク：５８ｍｍ

●レバーを立てて下方向にクランプします。●全長(mm)：86●締圧力(kN)：0.24～0.5●ハンドル操作角度(°)：110●適合コンタクトボルト径：M5●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970753

サイズ：

●全長：８６ｍｍ

●レバーを立てて下方向にクランプします。●202SFはクランプボルトの位置は固定です。●202Uはクランプボルトの位置が調整出来ます●全長(mm)：106●締圧力(kN)：0.62●アーム角度(°)：104●適合コンタクトボルト径：M6●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970760

サイズ：

●全長：１０６ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます●202Uはクランプボルトの位置が調整出来ます●全長(mm)：106●締圧力(kN)：0.62～1●アーム角度(°)：104●適合コンタクトボルト径：M6●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970777

サイズ：

●全長：１０６ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置はご希望の位置になるようアームを切断し溶接して使用下さい。●全長(mm)：174●締圧力(kN)：1.5～2.1●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970784

サイズ：

●全長：１７４ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます。●全長(mm)：174●締圧力(kN)：1～1.7●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970791

サイズ：

●全長：１７４ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます●ロック機構付きです。●全長(mm)：174●締圧力(kN)：1～1.7●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970807

サイズ：

●全長：１７４ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます。●全長(mm)：195●締圧力(kN)：1.4～2.7●アーム角度(°)：106●適合コンタクトボルト径：M10●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970814

サイズ：

●全長：１９５ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：93●締圧力(kN)：0.2●付属ボルト径：M4×25●クランプアーム移動角度(°)：75●ハンドル操作角度(°)：75●締付力(kN)：0.2●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109749

サイズ：

●全長：９３ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：112●付属ボルト径：M4×40●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：55●締付力(kN)：0.3●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0440●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109855

サイズ：

●全長：１１２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：112●締圧力(kN)：0.3●付属ボルト径：M4×40●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：55●締付力(kN)：0.3●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0440●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109862

サイズ：

●全長：１１２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：67●付属ボルト径：M4×25●クランプアーム移動角度(°)：55●ハンドル操作角度(°)：65●締付力(kN)：0.2●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0425●座金：ＴＦＷ041●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109916

サイズ：

●全長：６７ｍｍ

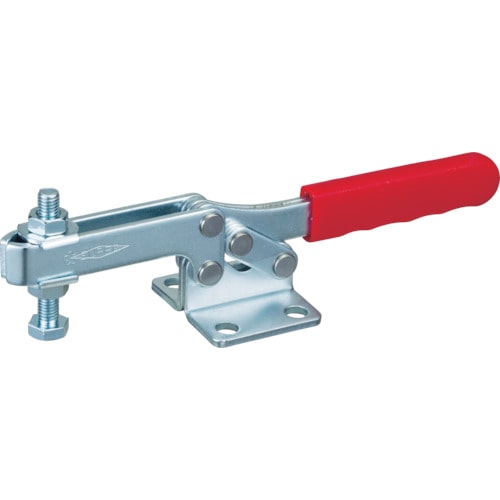

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：260●締圧力(kN)：5.0●付属ボルト径：M10×65●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：85●締付力(kN)：5.0●締付力(kN)：5●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ1065●座金：ＴＦＷ101●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203121383

サイズ：

●全長：２６０ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：77●締圧力(kN)：0.27●付属ボルト径：M4×20●クランプアーム移動角度(°)：90●ハンドル操作角度(°)：80●締付力(kN)：0.27●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0420●座金：ＴＦＷ041●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203123554

サイズ：

●全長：７７ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：142●締圧力(kN)：0.9●付属ボルト径：M6×44●クランプアーム移動角度(°)：85●ハンドル操作角度(°)：60●締付力(kN)：0.9●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0644●座金：ＴＦＷ061●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203123578

サイズ：

●全長：１４２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：272●締圧力(kN)：3.0●付属ボルト径：M10×50●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：85●締付力(kN)：3.0●締付力(kN)：3●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ1050●座金：ＴＦＷ102●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203124469

サイズ：

●全長：２７２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●開放レバー付。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：243●付属ボルト径：M6×40●クランプアーム移動角度(°)：90●ハンドル操作角度(°)：90●製品刻印：TDKS38F●締付力(kN)：2.8●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0640●座金：ＴＦＷ063

商品コード：

2500203124568

サイズ：

●全長：２４３ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：115●付属ボルト径：M8×50●クランプアーム移動角度(°)：94●ハンドル操作角度(°)：45●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0850●座金：ＴＦＷ082●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203125565

サイズ：

●全長：１１５ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：100●付属ボルト径：M6×44●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●締付力(kN)：0.91●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0644●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127514

サイズ：

●全長：１００ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：143●締圧力(kN)：2.27●付属ボルト径：M8×63●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：55●締付力(kN)：2.27●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ0863●溶接用Ｕ型プレート：ＴＳＵＰ081●溶接用U型プレートは接合しておりません。●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127538

サイズ：

●全長：１４３ｍｍ

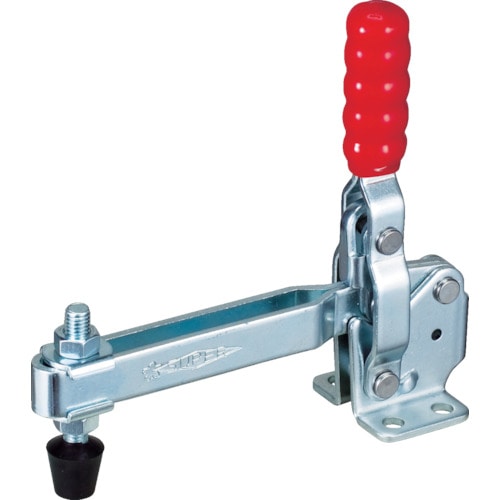

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：143●締圧力(kN)：2.27●付属ボルト径：M8×63●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●締付力(kN)：2.27●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＧ0863●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127552

サイズ：

●全長：１４３ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：205●締圧力(kN)：3.4●付属ボルト径：M10×85●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：58●締付力(kN)：3.4●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ1085●座金：ＴＦＷ102●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127576

サイズ：

●全長：２０５ｍｍ

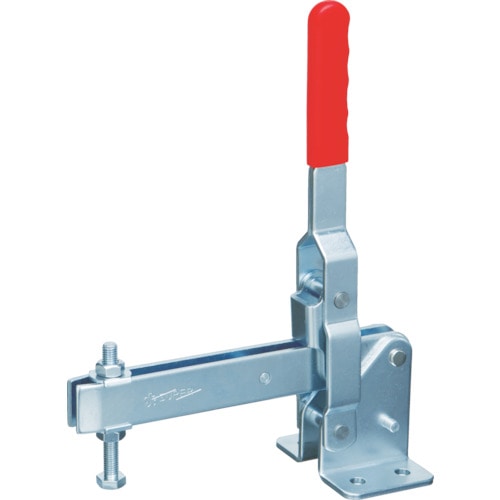

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：320●締圧力(kN)：3.5●付属ボルト径：M10×90●クランプアーム移動角度(°)：124●ハンドル操作角度(°)：69●製品刻印：TDX14F●締付力(kN)：3.5●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ1090●座金：ＴＦＷ103

商品コード：

2500203128023

サイズ：

●全長：３２０ｍｍ

●トグルクランプ用部品●品名：トグルクランプ用パーツ 座金(2枚1組)●適合機種：TD04F、TDH250F、TDS10F●外径(mm)：12.0●適合ねじ寸法(mm)：Ｍ4●組入り数2枚●一般構造用圧延鋼●1組2枚入りです。

商品コード：

2500203167862

サイズ：

●外径：１２．０ｍｍ

●トグルクランプ用部品●品名：トグルクランプ用パーツ 座金(2枚1組)●適合機種：TD03F・03S、TDV150F●外径(mm)：12.6●適合ねじ寸法(mm)：Ｍ4●組入り数2枚●一般構造用圧延鋼●1組2枚入りです。

商品コード：

2500203167879

サイズ：

●外径：１２．６ｍｍ
