トグルクランプ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：23●ボルト径×首下：M4×20●六角ボルトM4タイプ●鋼●ナット２個

商品コード：

2500200110502

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：38●ボルト径×首下：M5×35●六角ボルトM5タイプ●鋼●ナット２個

商品コード：

2500200112070

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：15●高さ(mm)：10●適合コンタクトボルト：10101●口径(mm)：60●足径×足長(mm)：8×61●ゴム

商品コード：

2500200153585

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：19●高さ(mm)：13●適合コンタクトボルト：10102●口径(mm)：75●足径×足長(mm)：8×58●ゴム

商品コード：

2500200153752

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：24●高さ(mm)：16●適合コンタクトボルト：10103●口径(mm)：90●足径×足長(mm)：10×66●ゴム

商品コード：

2500200154278

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：26●高さ(mm)：19●適合コンタクトボルト：10104、10105●口径(mm)：120●足径×足長(mm)：12×70●ゴム

商品コード：

2500200154643

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：12●高さ(mm)：11●適合ねじ径：M5●六角ボルトM5タイプ●ゴム

商品コード：

2500200176300

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：15●高さ(mm)：14●適合ねじ径：M6●六角ボルトM6タイプ●ゴム

商品コード：

2500200176997

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：19●高さ(mm)：18●適合ねじ径：M8●六角ボルトM8タイプ●ゴム

商品コード：

2500200177338

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：24●高さ(mm)：23.5●適合ねじ径：M10●六角ボルトM10タイプ●ゴム

商品コード：

2500200177635

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：26●高さ(mm)：26●適合ねじ径：M12●六角ボルトM12タイプ●ゴム

商品コード：

2500200177888

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●クランプ動作中、クランプアームは縦方向にガイドされるので、横方向の力に対して安定します。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：171.5●締圧力(kN)：1.0●アーム角度(°)：90●取付方法：穴径：5.6●適合コンタクトボルト径：M6●水平ハンドル●フランジベース●クランプアーム中空タイプ●亜鉛メッキ済みスチール●フランジ・ワッシャー×２●コンタクトボルトは別売りです。

商品コード：

2500200206229

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：101●引圧力(kN)：1.6●ストローク(mm)：25●取付方法：穴径：4.3●引き止め専用型●ステンレス（SUS304)●フックプレート

商品コード：

2500200249554

●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：98●引圧力(kN)：1.6●ストローク(mm)：25●取付方法：穴径：4.3●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200249561

●取り付け面は力の作用方面と直角です。●クランプ状態で、ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：68●引圧力(kN)：1.6●ストローク(mm)：34.5●取付方法：穴径：4.3●持ち上げ専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200249585

●取り付け面は力の作用方面と直角です。●クランプ状態で、ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：68●引圧力(kN)：1.6●ストローク(mm)：34.5●取付方法：穴径：4.3●持ち上げ専用型●ステンレス（SUS304)●フックプレート

商品コード：

2500200249592

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：101●引圧力(kN)：1.6●ストローク(mm)：25●取付方法：穴径：4.3●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200249608

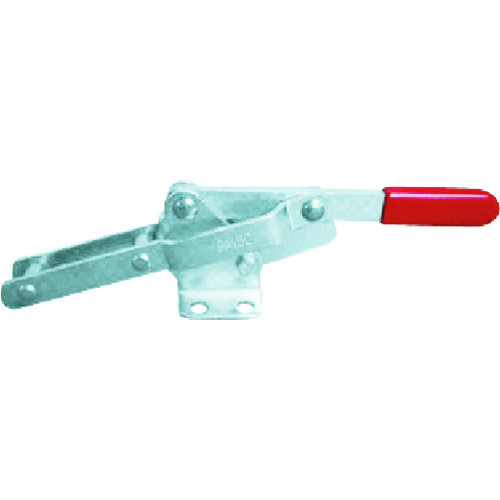

●ラッチタイプの引くクランプです。●全長(mm)：214●引圧力(kN)：1.7●ストローク(mm)：102●製品刻印：PA150●フック型(引っぱり型)●フランジベース●スチール(SPCC)●アタッチメントは付属していません。●表記の締圧力は目安です●衝撃や振動、内圧は、破損の原因になりますのでご注意ください●手を挟まないように注意してください

商品コード：

2500202013108

●長さの調整ができる様、バーにねじが切られています。●全長(mm)：211●引圧力(kN)：1.7●ストローク(mm)：101.6●製品刻印：PA250●フック型(引っぱり型)●フランジベース●スチール(SPCC)●アタッチメントは付属していません。●表記の締圧力は目安です●衝撃や振動、内圧は、破損の原因になりますのでご注意ください●手を挟まないように注意してください

商品コード：

2500202013115

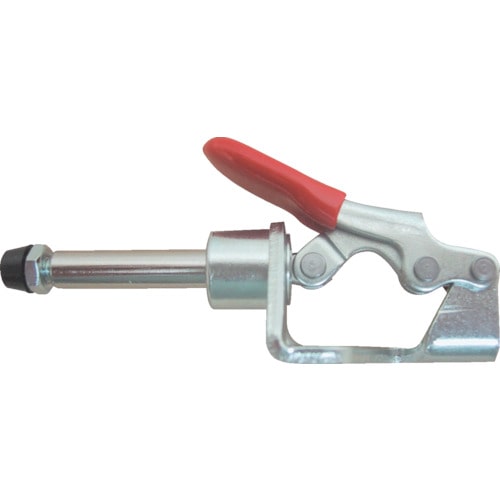

●リベットはステンレスを使用しています。●全長(mm)：73●押圧力(kN)：0.45●付属ボルト径：M4×14ゴム付スピンドル●ハンドル操作角度(°)：187●ストローク(mm)：16●先端部ねじ径：M4●製品刻印：No.SL10●横押型●フランジベース●スチール(SPCC)●KC-SL10・50用スピンドル●KC-SL10、SL50用スピンドルは同じものを使用しています。(別売可能です。)

商品コード：

2500202013276

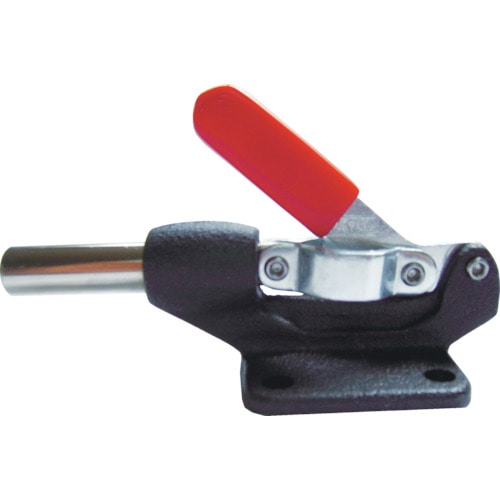

●シャフトの先端はめねじになっています。●全長(mm)：121●押圧力(kN)：2.2●ハンドル操作角度(°)：180●ストローク(mm)：30.2●先端部ねじ径：M8●製品刻印：No.SL100●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013283

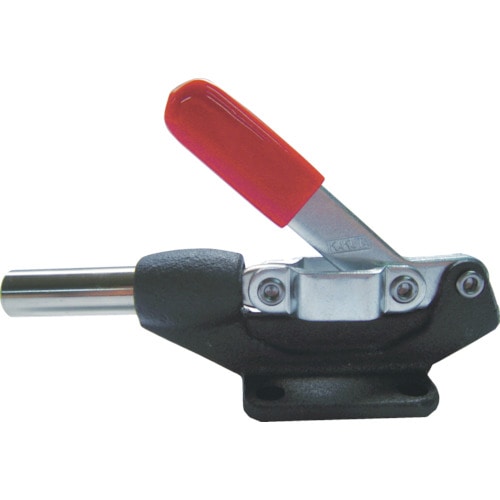

●シャフトの先端はめねじになっています。●全長(mm)：159●押圧力(kN)：3.8●ストローク(mm)：41.3●先端部ねじ径：M10●製品刻印：No.SL200●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013290

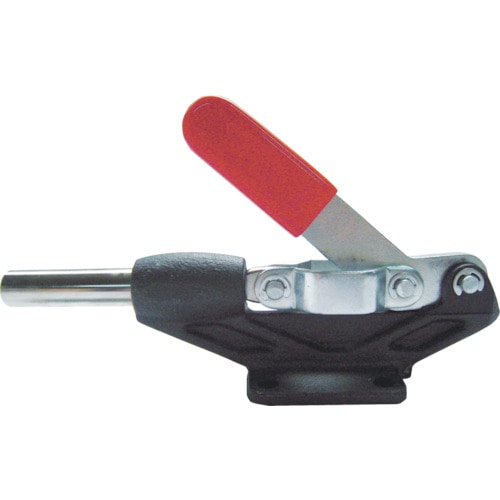

●シャフトの先端はめねじになっています。●全長(mm)：240●押圧力(kN)：6.8●ストローク(mm)：59.5●先端部ねじ径：M12●製品刻印：No.SL300●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013306

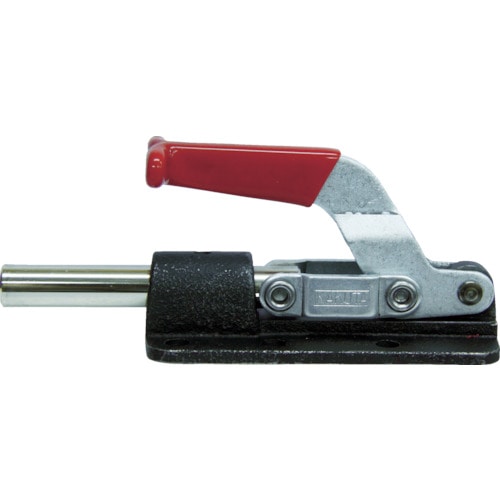

●シャフトの先端はめねじになっています。●リベットはステンレスを使用しています。●全長(mm)：180●押圧力(kN)：10●ハンドル操作角度(°)：180●ストローク(mm)：50●先端部ねじ径：M10●製品刻印：SL350●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013313

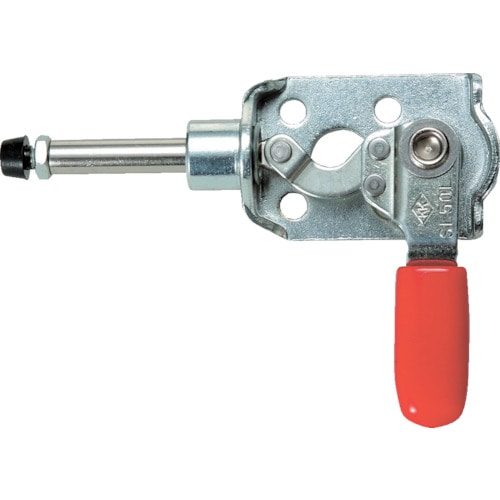

●リベットはステンレスを使用しています。●ハンドルを横にするとシャフトが引かれます。●ハンドルを水平から上方に上げるとシャフトが出ます。●全長(mm)：82●押圧力(kN)：0.5●付属ボルト径：M4×14ゴム付スピンドル●ハンドル操作角度(°)：180●ストローク(mm)：16●先端部ねじ径：M4●製品刻印：No.SL50L●横押型●フランジベース●スチール(SPCC)●KC-SL10・50用スピンドル●KC-SL10、SL50用スピンドルは同じものを使用しています。(別売可能です。)

商品コード：

2500202013320

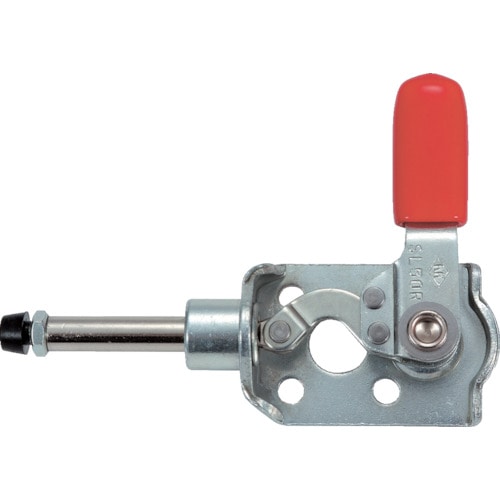

●リベットはステンレスを使用しています。●全長(mm)：82●押圧力(kN)：0.5●付属ボルト径：M4×14ゴム付スピンドル●ハンドル操作角度(°)：180●ストローク(mm)：16●先端部ねじ径：M4●製品刻印：No.SL50R●横押型●フランジベース●スチール(SPCC)●KC-SL10・50用スピンドル●KC-SL10、SL50用スピンドルは同じものを使用しています。(別売可能です。)

商品コード：

2500202013337

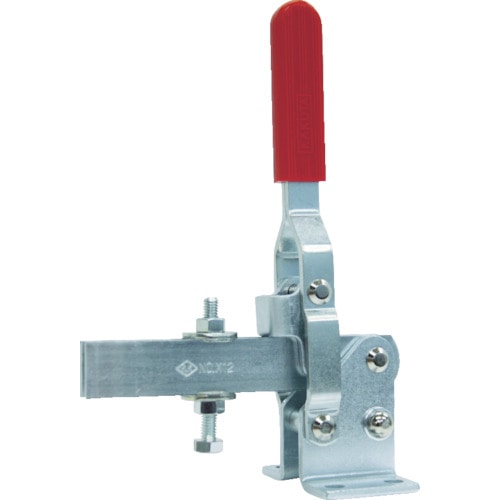

●しっかりとした作りのクランプです。●全長(mm)：226●締圧力(kN)：2.0●付属ボルト径：M8×65●製品刻印：No.X12●摘要：-●取付ピッチ(mm)：30●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013764

●しっかりとした作りのクランプです。●全長(mm)：283●締圧力(kN)：3.0●付属ボルト径：M10×90●製品刻印：No.X13●摘要：-●取付ピッチ(mm)：29●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013771

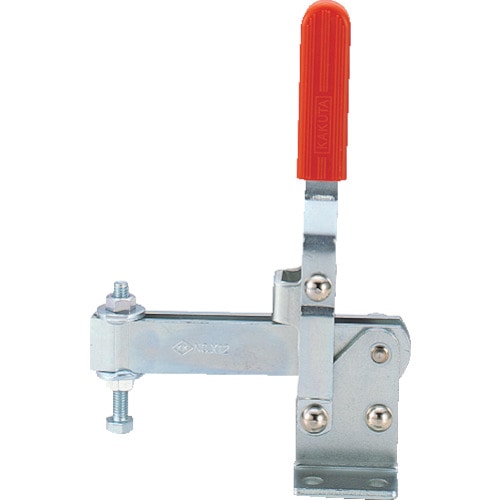

●しっかりとした作りのクランプです。●全長(mm)：320●締圧力(kN)：3.5●付属ボルト径：M10×90●製品刻印：No.X14●摘要：-●取付ピッチ(mm)：35●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013788

●しっかりとした作りのクランプです。●全長(mm)：247●締圧力(kN)：2.0●付属ボルト径：M8×65●製品刻印：No.X15●取付ピッチ(mm)：30●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)

商品コード：

2500202013795

●クランプ時にハンドルは水平です。●全長(mm)：307●押圧力(kN)：3.0●付属ボルト径：M8×30●ハンドル操作角度(°)：76●ストローク(mm)：30●先端部ねじ径：M8●製品刻印：No.X6●横押型●フランジベース●スチール(SPCC)

商品コード：

2500202013801

●レバーを倒して引っかけてクランプします。●全長(mm)：79.5●引圧力(kN)：1.5●ストローク(mm)：13●ハンドル操作角度：180°●締付力(kN)：1.5●引き止め専用型●フランジベース●SPCC亜鉛メッキ

商品コード：

2500202968712

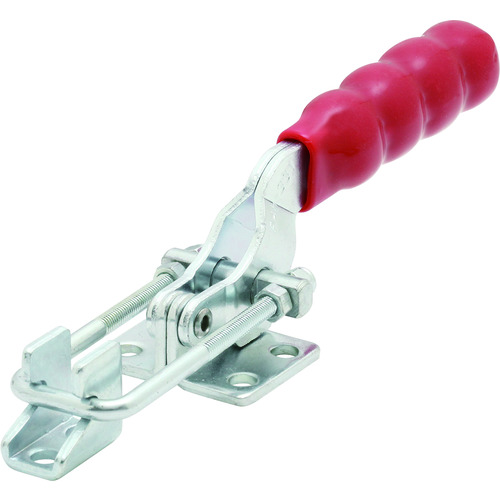

●レバーを倒して引っかけてクランプします。●全長(mm)：137●引圧力(kN)：2.5●ストローク(mm)：30●ハンドル操作角度：180°●締付力(kN)：2.5●引き止め専用型●フランジベース●SPCC亜鉛メッキ

商品コード：

2500202968729

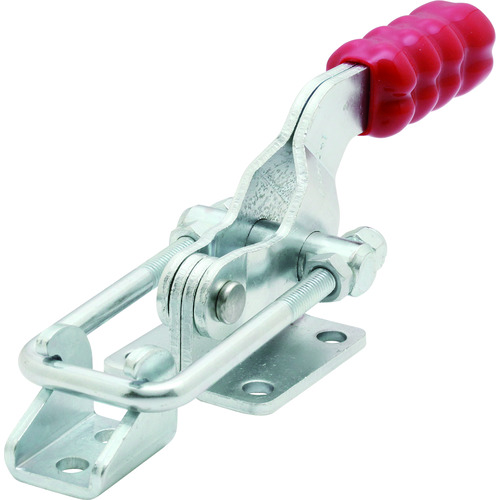

●レバーを倒して引っかけてクランプします。●全長(mm)：177●引圧力(kN)：8.8●ストローク(mm)：20●ハンドル操作角度：180°●締付力(kN)：9●引き止め専用型●フランジベース●SPHD亜鉛メッキ

商品コード：

2500202968736

●検査治具をはじめ、溶接治具・その他組立治具・加工治具に最適です。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：131●付属ボルト径：M8×30●ハンドル操作角度(°)：180●ストローク(mm)：38●支持力(kN)：1.36●締付力(kN)：1.36●押し引き兼用型●ブラケットタイプ●ステンレス(SUS304)●クランプボルトナット：ＳＴＮＮ0830●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500202968828

●レバーを立てて下方向にクランプします。●全長(mm)：86●締圧力(kN)：0.24～0.5●ハンドル操作角度(°)：110●適合コンタクトボルト径：M5●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970753

●レバーを立てて下方向にクランプします。●202SFはクランプボルトの位置は固定です。●202Uはクランプボルトの位置が調整出来ます●全長(mm)：106●締圧力(kN)：0.62●アーム角度(°)：104●適合コンタクトボルト径：M6●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970760

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます●202Uはクランプボルトの位置が調整出来ます●全長(mm)：106●締圧力(kN)：0.62～1●アーム角度(°)：104●適合コンタクトボルト径：M6●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970777

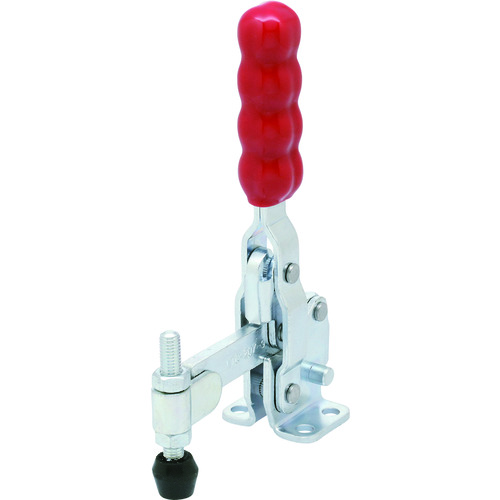

●レバーを立てて下方向にクランプします。●クランプボルトの位置はご希望の位置になるようアームを切断し溶接して使用下さい。●全長(mm)：174●締圧力(kN)：1.5～2.1●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970784

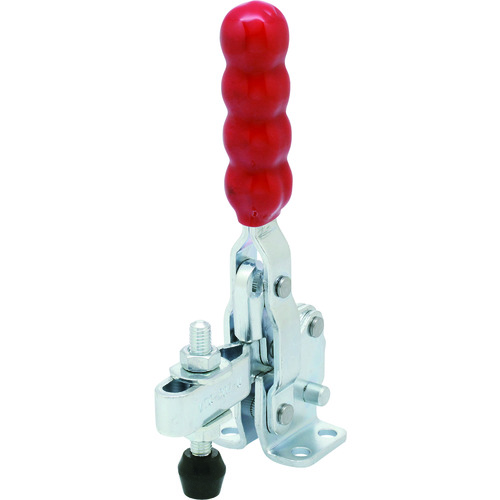

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます。●全長(mm)：174●締圧力(kN)：1～1.7●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970791

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます●ロック機構付きです。●全長(mm)：174●締圧力(kN)：1～1.7●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970807

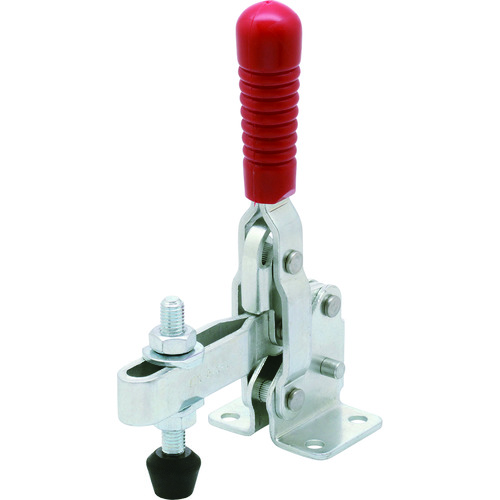

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます。●全長(mm)：195●締圧力(kN)：1.4～2.7●アーム角度(°)：106●適合コンタクトボルト径：M10●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970814

●クランプ圧を調整したい場合に使用します。●中空クランプ・アームに取付けて使用。●全長(mm)：85●ボルト径：M10●ボルト径(mm)：M10●ばね付ボルトM10タイプ●鋼●ナット２個

商品コード：

2500200118225

●クランプ圧を調整したい場合に使用します。●中空クランプ・アームに取付けて使用。●全長(mm)：106●ボルト径：M12●ボルト径(mm)：M12●ばね付ボルトM12タイプ●鋼●ナット２個

商品コード：

2500200118249

●仕上げ表面などのクランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：45●ボルト径：M5●ボルト径(mm)：M5●ゴムキャップ付ボルトM5タイプ●鋼●ナット２個

商品コード：

2500200118645

●仕上げ表面などのクランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：55●ボルト径：M6●ボルト径(mm)：M6●ゴムキャップ付ボルトM6タイプ●鋼●ナット２個

商品コード：

2500200118669

●仕上げ表面などのクランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：68●ボルト径：M8●ボルト径(mm)：M8●ゴムキャップ付ボルトM8タイプ●鋼●ナット２個

商品コード：

2500200118683

●仕上げ表面などのクランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：80●ボルト径：M10●ボルト径(mm)：M10●ゴムキャップ付ボルトM10タイプ●鋼●ナット２個

商品コード：

2500200118706

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：23●ボルト径×首下：M4×20●六角ボルトM4タイプ●ステンレス●ナット2個

商品コード：

2500200622685

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：38●ボルト径×首下：M5×35●六角ボルトM5タイプ●ステンレス●ナット2個

商品コード：

2500200623613
