定盤

●適応パイプ(mm)…φ4～57●サイズ…95×45×50(H)●可変角度…0～60°(目盛り付)●V溝角度…90°●材質…工具鋼●硬度…HRC50～55●直角度…0.01mm(10μm)●重量(kg)…1.25●角度が必要な穴あけ、フライス加工、セットアップ作業に役立ちます。●梱包サイズ:120×125×50●梱包重量1352g

商品コード：

4518340181014

●適応パイプ(mm)…φ4～57●サイズ…95×30×50(H)●可変角度…0～60°(目盛り付)●V溝角度…90°●材質…工具鋼●硬度…HRC50～55●直角度…0.01mm(10μm)●重量(kg)…0.85●角度が必要な穴あけ、フライス加工、セットアップ作業に役立ちます。

商品コード：

4518340181021

型番…126-50K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…50(W)×22(D)×32(H)●適応パイプサイズ…φ5～38mm●重量…0.2kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:60×90×50●梱包重量200g

商品コード：

4518340671485

型番…126-75K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…75(W)×25(D)×38(H)●適応パイプサイズ…φ5～44mm●重量…0.9kg●入数…2個●梱包サイズ:70×100×50●梱包重量900g

商品コード：

4518340671492

型番…126-100K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…100(W)×35(D)×58(H)●適応パイプサイズ…φ5～72mm●重量…3kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:90×130×50●梱包重量3000g

商品コード：

4518340671508

型番…126-125K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…125(W)×50(D)×80(H)●適応パイプサイズ…φ5～94mm●重量…8kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:120×150×70●梱包重量8000g

商品コード：

4518340671515

型番…126-150K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…150(W)×60(D)×90(H)●適応パイプサイズ…φ7～113mm●重量…10kg●入数…2個●梱包サイズ:160×190×110●梱包重量10000g

商品コード：

4518340671522

型番…126-50A●平行度…0.02mm●直角度…±0.02mm●V溝直角度…±0.03mm●材質…鋳鉄●サイズ(mm)…50(W)×22(D)×32(H)●適応パイプサイズ…φ5～38mm●重量…0.2kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:60×90×50●梱包重量200g

商品コード：

4518340671553

型番…126-75A●平行度…0.02mm●直角度…±0.02mm●V溝直角度…±0.03mm●材質…鋳鉄●サイズ(mm)…75(W)×25(D)×38(H)●適応パイプサイズ…φ5～44mm●重量…0.9kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:70×100×50●梱包重量900g

商品コード：

4518340671560

型番…126-100A●平行度…0.02mm●直角度…±0.02mm●V溝直角度…±0.03mm●材質…鋳鉄●サイズ(mm)…100(W)×35(D)×58(H)●適応パイプサイズ…φ5～72mm●重量…3kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:90×130×50●梱包重量3000g

商品コード：

4518340671577

型番…126-125A●平行度…0.02mm●直角度…±0.02mm●V溝直角度…±0.03mm●材質…鋳鉄●サイズ(mm)…125(W)×50(D)×80(H)●適応パイプサイズ…φ5～94mm●重量…8kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:120×150×70●梱包重量8000g

商品コード：

4518340671584

型番…126-150A●平行度…0.02mm●直角度…±0.02mm●V溝直角度…±0.03mm●材質…鋳鉄●サイズ(mm)…150(W)×60(D)×90(H)●適応パイプサイズ…φ7～113mm●重量…10kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:160×190×110●梱包重量10000g

商品コード：

4518340671591

型番…127-50K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…50(W)×24(D)×32(H)●適応パイプサイズ…φ5～33mm●重量…0.7kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:60×80×40●梱包重量700g

商品コード：

4518340671621

型番…127-100K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…100(W)×40(D)×65(H)●適応パイプサイズ…φ5～54mm●重量…3kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:110×130×80●梱包重量3000g

商品コード：

4518340671652

型番…127-150K●平行度…0.05mm●直角度…±0.05mm●V溝直角度…±0.08mm●罫書用測定治具用として●材質…鋳鉄●サイズ(mm)…150(W)×65(D)×90(H)●適応パイプサイズ…φ7～85mm●重量…9kg●入数…2個※2個組みは同一サイズだが、別組とはサイズに誤差があります。●梱包サイズ:180×210×110●梱包重量9000g

商品コード：

4518340671676

型番…124-100K●ワークを固定するクランプ付●六面機械加工●材質…鋳鉄●平行度・直角度(±)…〔50＋A/15〕μｍ●呼寸法A(mm)…100●重量(kg)…3.4●梱包サイズ:150×150×150●梱包重量3400g

商品コード：

4518340671836

型番…OST-1●材質…鋳鉄●アンカーボルト等を併用することで強靭な据付調整が可能です●各種フライス盤、プレナー、定盤などの様々な据付に適合します。●総高さが低く、据付場所を選びません。●揚程…4mm●許容荷重(kg)…500●重量(kg)…2.5●サイズ…130(W)×62(D)×50(H)mm●梱包サイズ:80×180×100●梱包重量2000g

商品コード：

4518340672512

型番…OST-2●材質…鋳鉄●アンカーボルト等を併用することで強靭な据付調整が可能です●各種フライス盤、プレナー、定盤などの様々な据付に適合します。●総高さが低く、据付場所を選びません。●揚程…4mm●許容荷重(kg)…1000●重量(kg)…5.5●サイズ…175(W)×75(D)×62(H)mm●梱包サイズ:80×220×100●梱包重量5000g

商品コード：

4518340672529

型番…OST-3●材質…鋳鉄●アンカーボルト等を併用することで強靭な据付調整が可能です●各種フライス盤、プレナー、定盤などの様々な据付に適合します。●総高さが低く、据付場所を選びません。●揚程…4mm●許容荷重(kg)…2500●重量(kg)…10.0●サイズ…200(W)×100(D)×62(H)mm●梱包サイズ:120×250×100●梱包重量10000g

商品コード：

4518340672543

型番…OS2-3●材質…鋳鉄●アンカーボルト等を併用することで強靭な据付調整が可能●簡単に据付ができるので据付工事費の軽減が図れます。●許容荷重(kg)…2500●揚程(mm)…6●重量(kg)…13●サイズ…215（W）×165（D）×105（H）mm●梱包サイズ:180×240×130●梱包重量15000g

商品コード：

4518340672581

型番…OS2-4●材質…鋳鉄●アンカーボルト等を併用することで強靭な据付調整が可能●簡単に据付ができるので据付工事費の軽減が図れます。●許容荷重(kg)…4500●揚程(mm)…6●重量(kg)…13●サイズ…215（W）×165（D）×105（H）mm●梱包サイズ:180×240×130●梱包重量16000g

商品コード：

4518340672598

型番…105-2020A●A級仕上●使用面はキサゲ仕上げ●材質…鋳鉄●平面度…10μｍ●サイズ(mm)…200×200×50●重量…5.4kg●梱包サイズ:220×220×70●梱包重量5400g

商品コード：

4518340672659

型番…105-2030A●A級仕上●使用面はキサゲ仕上げ●材質…鋳鉄●平面度…12μｍ●サイズ(mm)…200×300×50●重量…7.2kg●梱包サイズ:220×320×70●梱包重量8000g

商品コード：

4518340672666

型番…105-3030A●A級仕上●使用面はキサゲ仕上げ●材質…鋳鉄●平面度…12μｍ●サイズ(mm)…300×300×50●重量…12kg●梱包サイズ:320×320×70●梱包重量15000g

商品コード：

4518340672680

型番…105-3040A●A級仕上●使用面はキサゲ仕上げ●材質…鋳鉄●平面度…14μｍ●サイズ(mm)…300×400×60●重量…19kg●梱包サイズ:320×420×80●梱包重量25000g

商品コード：

4518340672697

型番…105-4545A●A級仕上●使用面はキサゲ仕上げ●材質…鋳鉄●平面度…16μｍ●サイズ(mm)…450×450×75●重量…41kgメーカーではお渡し時、フォークリフトの使用を推奨しています。●梱包サイズ:465×465×85●梱包重量34860g

商品コード：

4518340672703

型番…102-1515L1●材質…御影石●JIS1級品●剛性・耐腐食性・耐摩耗が高く、経年変化、錆の心配がありません。●平面度…7μｍ●サイズ(mm)…150×150×75●重量…5kg●梱包サイズ:190×190×120●梱包重量5000g

商品コード：

4518340672789

型番…102-2020L1●材質…御影石●JIS1級品●剛性・耐腐食性・耐摩耗が高く、経年変化、錆の心配がありません。●平面度…7μｍ●サイズ(mm)…200×200×75●重量…9kg●梱包サイズ:250×250×140●梱包重量9000g

商品コード：

4518340672796

型番…102-2525L1●材質…御影石●JIS1級品●剛性・耐腐食性・耐摩耗が高く、経年変化、錆の心配がありません。●平面度…7μｍ●サイズ(mm)…250×250×75●重量…14kg●梱包サイズ:300×300×140●梱包重量14000g

商品コード：

4518340672802

型番…102-3030L1●材質…御影石●JIS1級品●剛性・耐腐食性・耐摩耗が高く、経年変化、錆の心配がありません。●平面度…8μｍ●サイズ(mm)…300×300×100●重量…27kg●梱包サイズ:360×360×220●梱包重量27000g

商品コード：

4518340672819

型番…102-3045L1●材質…御影石●JIS1級品●剛性・耐腐食性・耐摩耗が高く、経年変化、錆の心配がありません。●平面度…9μｍ●サイズ(mm)…300×450×100●重量…40kgメーカーではお渡し時、フォークリフトの使用を推奨しています。●梱包サイズ:360×510×220●梱包重量40000g

商品コード：

4518340672826

型番…102-1515L0●材質…御影石●JIS0級品●剛性・耐腐食性・耐摩耗性が高く、経年変化、錆の心配はありません●平面度…3.5μｍ●サイズ(mm)…150×150×75●重量…5kg●梱包サイズ:190×190×120●梱包重量5000g

商品コード：

4518340672925

型番…102-2020L0●材質…御影石●JIS0級品●剛性・耐腐食性・耐摩耗性が高く、経年変化、錆の心配はありません●平面度…3.5μｍ●サイズ(mm)…200×200×75●重量…9kg●梱包サイズ:250×250×140●梱包重量9000g

商品コード：

4518340672932

型番…102-2525L0●材質…御影石●JIS0級品●剛性・耐腐食性・耐摩耗性が高く、経年変化、錆の心配はありません●平面度…3.5μｍ●サイズ(mm)…250×250×75●重量…14kg●梱包サイズ:300×300×140●梱包重量14000g

商品コード：

4518340672949

型番…102-3030L0●材質…御影石●JIS0級品●剛性・耐腐食性・耐摩耗性が高く、経年変化、錆の心配はありません●平面度…4μｍ●サイズ(mm)…300×300×100●重量…27kg●梱包サイズ:360×360×220●梱包重量27000g

商品コード：

4518340672956

●V溝は90°に仕上されており円筒の簡易検査に適しています。●V溝と金具を利用して対象を固定し、直角線や平行線などの様々なケガキが可能です。●工業用真空包装を採用している為、防塵・防錆・変質防止に効果があります。●精度は機械仕上とA級仕上（各面の平行度、±直角度、底面とV溝の平行度）です。●丸棒のケガキなどに。●幅(mm)：100●奥行(mm)：100●高さ(mm)：100●底面とV溝の平行度(μm)：57●仕上げ：機械仕上げ●精度(μm)：(50+幅/15)以内●等級：機械仕上●鋳鉄●金具1式●精密測定には適合しておりません。（精密V溝付桝型ブロック廉価品）

商品コード：

2500200186149

●V溝は90°に仕上されており円筒の簡易検査に適しています。●V溝と金具を利用して対象を固定し、直角線や平行線などの様々なケガキが可能です。●工業用真空包装を採用している為、防塵・防錆・変質防止に効果があります。●精度は機械仕上とA級仕上（各面の平行度、±直角度、底面とV溝の平行度）です。●丸棒のケガキなどに。●幅(mm)：150●奥行(mm)：150●高さ(mm)：150●底面とV溝の平行度(μm)：60●仕上げ：機械仕上げ●精度(μm)：(50+幅/15)以内●等級：機械仕上●鋳鉄●金具1式●精密測定には適合しておりません。（精密V溝付桝型ブロック廉価品）

商品コード：

2500200186262

●V溝は90°に仕上されており円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●丸棒のケガキ、嵩上げ用ブロックなどに。●円筒の簡易検査などに。●幅(mm)：100●奥行(mm)：35●高さ(mm)：58●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●機械仕上げ●等級：機械仕上●鋳鉄●精密測定には適合しておりません。（精密Vブロック廉価品）●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●精密測定には適合しておりません。

商品コード：

2500200189126

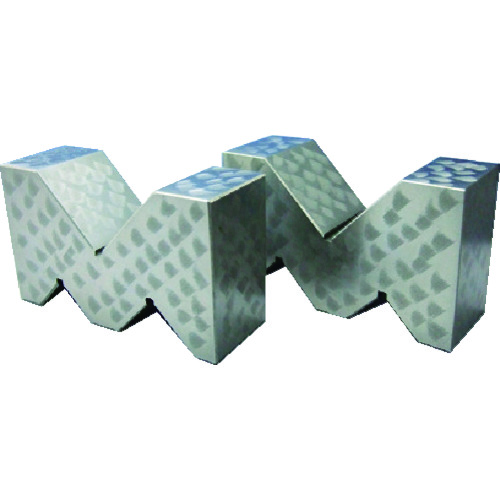

●V溝は90度に仕上されており、円筒の精密検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の精密検査などに。●幅(mm)：125●奥行(mm)：50●高さ(mm)：80●底面とV溝の平行度(μm)：30●仕上げ：研磨仕上げ＋キサゲ●研磨仕上げ＋キサゲ●等級(級)：A級●鋳鉄●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。

商品コード：

2500200189225

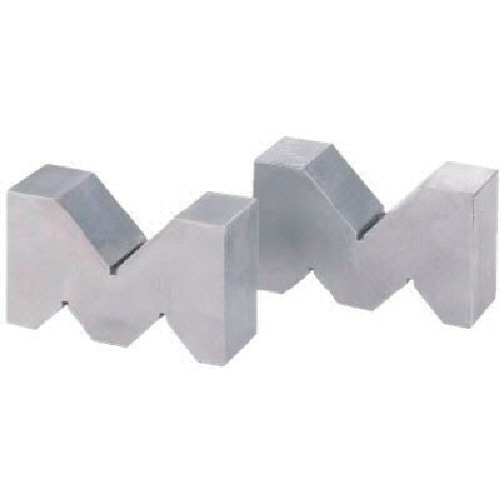

●V溝は90°に仕上されており円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●丸棒のケガキ、嵩上げ用ブロックなどに。●円筒の簡易検査などに。●幅(mm)：150●奥行(mm)：60●高さ(mm)：90●底面とV溝の平行度(μm)：75●仕上げ：機械仕上げ●等級(級)：機械仕上●鋳鉄●精密測定には適合しておりません。（精密Vブロック廉価品）●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●精密測定には適合しておりません。

商品コード：

2500200189294

●V溝は90°に仕上されており円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●丸棒のケガキ、嵩上げ用ブロックなどに。●円筒の簡易検査などに。●幅(mm)：75●奥行(mm)：25●高さ(mm)：38●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●機械仕上げ●等級：機械仕上●鋳鉄●精密測定には適合しておりません。（精密Vブロック廉価品）●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●精密測定には適合しておりません。

商品コード：

2500200189577

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：100●奥行(mm)：40●高さ(mm)：65●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●フライス加工●等級：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200190221

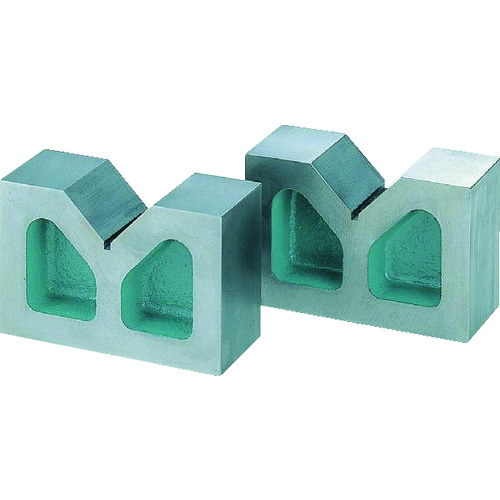

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：150●奥行(mm)：65●高さ(mm)：90●底面とV溝の平行度(μm)：75●仕上げ：機械仕上げ●フライス加工●等級(級)：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200190252

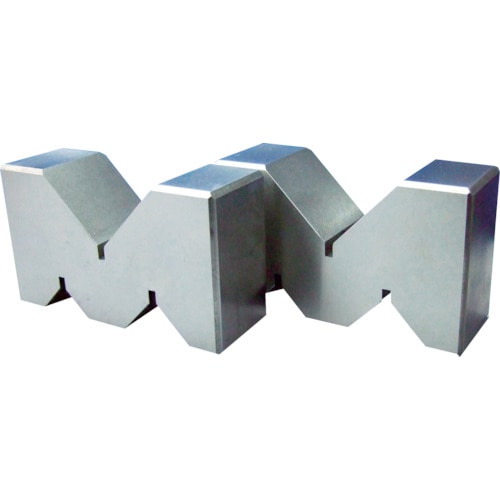

●V溝は90度に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用します。●2個1組、一体加工となっております。●精度は機械仕上とA級仕上(各面の平行度、±直角度、底面とV溝の平行度)です。●100mm以上のA級仕上は研磨仕上後、キサゲ仕上を施しています。●工業用真空包装を採用しているため、防塵・防錆・変質防止に効果があります。●ご要望により複数組での同一加工も可能です。●円筒の簡易検査などに。●丸棒のケガキ、嵩上げ用ブロックなどに。●幅(mm)：50●奥行(mm)：24●高さ(mm)：32●底面とV溝の平行度(μm)：50●仕上げ：機械仕上げ●フライス加工●等級：機械仕上●鋳鉄●精密測定には適合しておりません。●2組以上の同一加工品が御希望の場合は別料金が発生しますので、事前にお見積りをお願い致します。●複数組を購入の場合、組単位で高さなど寸法にバラツキがあります。

商品コード：

2500200200623

型番…101-2020L1●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…7μｍ●サイズ(mm)…200×200×55●重量…6.5kg●梱包サイズ:220×220×80●梱包重量6500g

商品コード：

4548745062410

型番…101-2030L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…3.5μｍ●サイズ(mm)…200×300×55●重量…13kg●梱包サイズ:220×320×80●梱包重量13000g

商品コード：

4548745063271

型番…101-2525L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…3.5μｍ●サイズ(mm)…250×250×85●重量…19kg●梱包サイズ:270×270×110●梱包重量19000g

商品コード：

4548745063288

型番…101-3040L0●材質…鋳鉄(FC300)●強靭鋳鉄を使用した高精度の精密定盤●JISB7513準拠製品●平面度…4μｍ●サイズ(mm)…300×400×90●重量…40kgメーカーではお渡し時、フォークリフトの使用を推奨しています。●梱包サイズ:320×415×105●梱包重量29300g

商品コード：

4548745063295

型番…102A-100A●材質…黒御影石●直角測定時のマスターとしてご利用できます。●二面直角仕上●穴なしです。●直角度…±4μｍ●サイズ(mm)…63×16×100(H)●重量…0.4kg●梱包サイズ:100×140×40●梱包重量200g

商品コード：

4548745063813

型番…102A-160A●材質…黒御影石●直角測定時のマスターとしてご利用できます。●二面直角仕上●穴なしです。●直角度…±4μｍ●サイズ(mm)…100×20×160(H)●重量…1kg●梱包サイズ:200×150×38●梱包重量864g

商品コード：

4548745063844
