空調配管工具

●適合品番…EA270、BS、BS-2●銅管外径…3/4”用●なまし銅管用●梱包サイズ:157×238×45●梱包重量1200g

商品コード：

4518340136434

型番…51206●EA208D・EA208DA・EA208DB専用●適合銅管外径…1・3/8”●なまし銅管用●梱包サイズ:69×69×74●梱包重量440g

商品コード：

4518340167254

型番…10341●EA208D・EA208DA・EA208DB専用●適合銅管外径…1・1/2”●なまし銅管用●梱包サイズ:67×68×72●梱包重量469g

商品コード：

4518340167261

型番…10351●EA208D・EA208DA・EA208DB専用●適合銅管外径…1・5/8”●なまし銅管用●梱包サイズ:66×69×73●梱包重量491g

商品コード：

4518340167278

型番…10361●EA208D・EA208DA・EA208DB専用●適合銅管外径…1・3/4”●なまし銅管用●梱包サイズ:68×73×67●梱包重量517g

商品コード：

4518340167285

型番…TCB107●適合管外径(mm)…6～50●全長(mm)…181●重量(g)…420●最大肉厚(mm)…3●材質…アルミ合金●仕上げ…シャンパンゴールド焼付塗装●適用(管材質)…ステンレス鋼、鋼、銅、アルミ、真鍮、硬質塩ビ●ステンレス、鋼の切断に適しています。●本体及びノブはアルミ合金製により軽量、コンパクトな設計で使いやすいです。●ローラー及びカッターホイルにベアリングを装備しています。

商品コード：

4518340202221

型番…TCBC105●仕様…替刃●入数…1枚●刃径…φ22mm●重量(g)…8.5●材質…特殊合金鋼●用途…ステンレス鋼・鋼・銅・アルミ・真鍮・硬質塩ビ管●ベアリング装備付き●最適な熱処理により、抜群の切れ味と強靭な耐久性を実現。

商品コード：

4518340202238

型番…TFA455WH●適合銅管サイズ…1/4”・5/16”・3/8”・1/2”・5/8”・3/4”●重量(g)…750●新冷媒・新規格対応●精密仕上げのフレアリングコーンが偏心して回転し、コーン側面でムラなく確実にフレアーしていくので、軽い力で均一にキレイなフレアーができます。●本体・ゲージバーは、アルミ製なので超軽量です。●過負荷防止のクラッチ機構。●なまし銅管3/4”（肉厚1.2mm）対応

商品コード：

4518340202245

●適合銅管外径…1・3/8”●冷媒管呼径…34.93mm●水道管呼径…1・1/4”●材質…クロムモリブデン鋼●爪痕が縦線で残りますので、矯正の為、少しパイプを回し最後の仕上げをするときれいに仕上ります。●なまし銅管用●EA208、208BS、208H、208HA、旧208E専用

商品コード：

4518340291935

●エアコン、冷凍機用●付属品…21mmアダプター●精度…±3％以内●全長…240mm●口径…22mm●トルク…30Ｎ・m●適合フレアナット…3/8”（φ9.53mm)●重量…447g●梱包サイズ:280×40×50●梱包重量447g

商品コード：

4518340340756

●エアコン、冷凍機用●付属品…21mmアダプター●精度…±3％以内●全長…240mm●口径…22mm●トルク…42Ｎ・m●適合フレアナット…3/8”（φ9.53mm)●重量…454g●梱包サイズ:280×35×50●梱包重量454g

商品コード：

4518340340763

●エアコン、冷凍機用●精度…±3％以内●全長…240mm●口径…24mm●トルク…55Ｎ・m●適合フレアナット…1/2”（φ12.7mm)●重量…468g●梱包サイズ:300×40×70●梱包重量468g

商品コード：

4518340340770

●エアコン、冷凍機用●精度…±3％以内●全長…280mm●口径…27mm●トルク…65Ｎ・m●適合フレアナット…5/8”（φ15.88mm)●重量…537g●梱包サイズ:300×40×70●梱包重量537g

商品コード：

4518340340794

●エアコン、冷凍機用●精度…±3％以内●R410A用です。●全長…280mm●口径…29mm●トルク…65Ｎ・m●適合フレアナット…5/8”（φ15.88mm)●重量…570g●梱包サイズ:380×40×80●梱包重量570g

商品コード：

4518340340800

●エアコン、冷凍機用●精度…±3％以内●全長…360mm●口径…36mm●トルク…100Ｎ・m●適合フレアナット…3/4”（φ19.05mm)●重量…705g●梱包サイズ:80×375×40●梱包重量705g

商品コード：

4518340340817

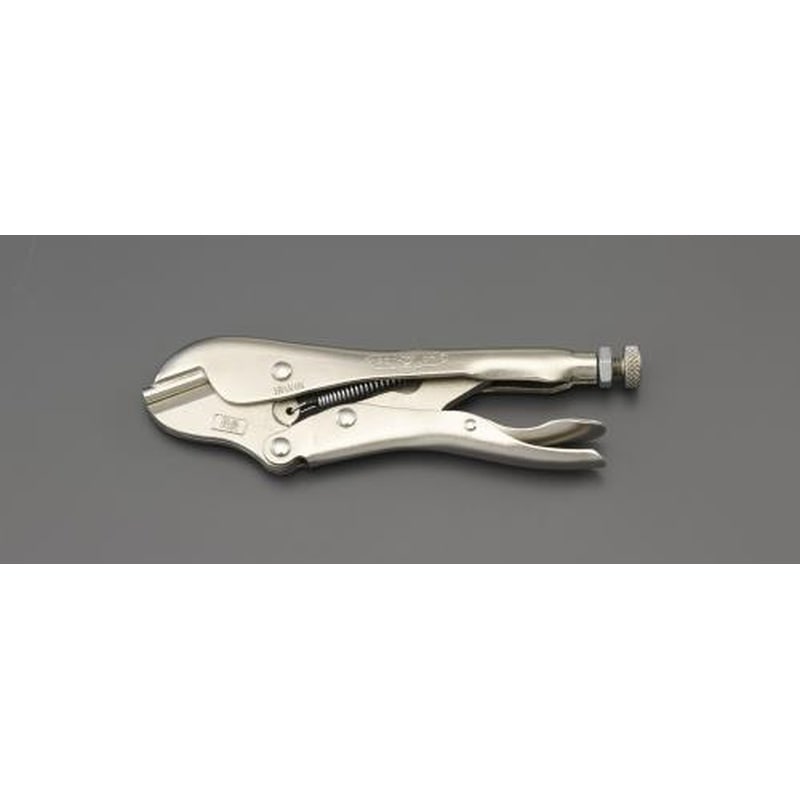

●全長…175mm●材質…クロムバナジウム鋼●適合管外径…3/8”以下の銅管用●リーク時など、緊急時の銅管の締め止めに●銅管等のチューブ類を挟み込んでガスなどの内部流体の流れを止めながら、はんだ付けなど別の作業が行えるツールです。●梱包サイズ:74×20×246●梱包重量356g

商品コード：

4548745098648

型番…RP4341●適合銅管…1/4”・5/16”・3/8”●ポート…1/4”フレアー（UNF7/16-20）●用途…ウインド型エアコン、ショーケース等、サービスポートの無い冷蔵庫等に便利です。●梱包サイズ:98×150×50●梱包重量103g

商品コード：

4548745183320

●適合チューブカッター…EA203RD・EA203RE●適合…裸銅管、被覆銅管●入数…2個●梱包サイズ:71×99×8●梱包重量18g

商品コード：

4548745184464

●適合本体…旧EA207RN用替刃●用途…真鍮・鋳造鉄用●入数…1枚●梱包サイズ:85×55×6●梱包重量8g

商品コード：

4548745572971

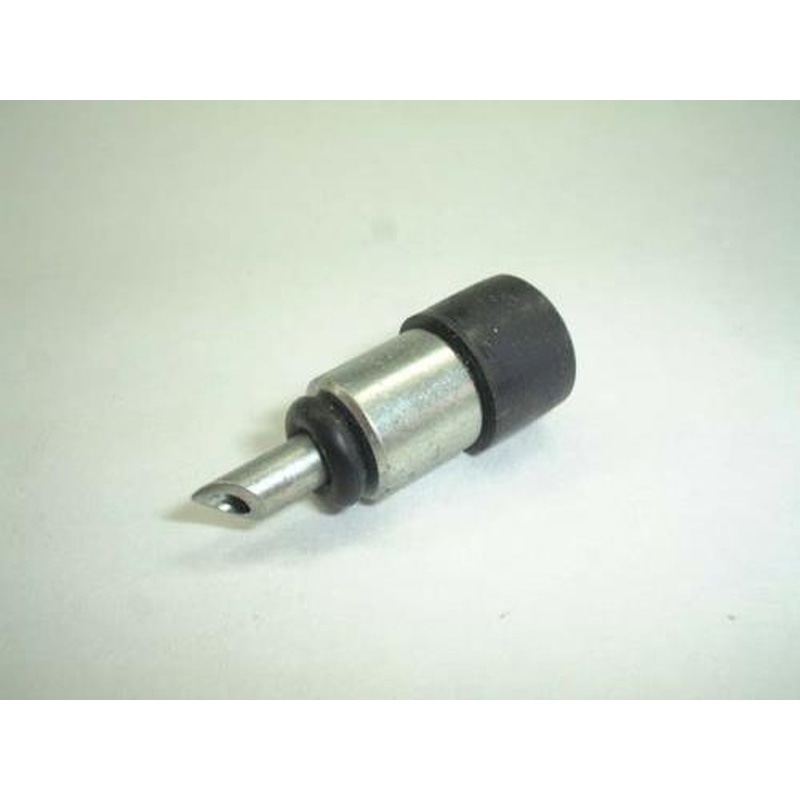

型番…RP8010●適合品番…EA401HG●入数…1個●梱包サイズ:40×70×10●梱包重量4g

商品コード：

4548745156034

型番…RP8011●適合品番…EA401HG●入数…6個●梱包サイズ:40×70×8●梱包重量4g

商品コード：

4548745156041

●オートカットの為、銅管を簡単に切断することが出来ます。●適合管外径…1”(28mm)●全長…113mm●梱包サイズ:98×37×185●梱包重量296g

商品コード：

4550061036334

型番…※ESCOオリジナルセット品●シリーズ…Joker（ジョーカー）●サイズ(mm)…7～10(1/4”～3/8”)・10～13(7/16”～1/2”)・13～16(1/2”～5/8”)・16～19(5/8”～3/4”)・24～32(15/16”～1-1/4”)(5本組)●全長(mm)…115～322●ケース…ポケット数：10耐久性に優れたデニム製生地●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします。●開口部の窪みと、振り幅30°のラチェット機構により、省スペースで素早く作業ができます●平行で滑らかな表面の開口部は、その表面圧力によりトルク伝達時の摩耗によるナットとボルトの変形を防ぎます。●引掛け用穴付●梱包サイズ：131×355×47●梱包重量1710g

商品コード：

4550061103258

型番…2419X22●対辺(mm)…19×22●サイズ…全長(L；mm)：230スパナ部巾(小・d1/大・d2；mm)：33/37スパナ部厚み(小・a1/大・a2；mm)：13/15スパナ部開き巾(小・m1/大・m2；mm)：15.8/17●ポイント…12●重量(g)…192●材質…クロム合金鋼●10°タイプ●12角タイプ●袋ナットを締めるのに最適●車輌ブレーキ周りの整備には欲しい工具●梱包サイズ：94×263×30●梱包重量198g

商品コード：

4550061180402

●曲げ能力…1/2”～1・3/4”●最大曲げ角度…180°●本体重量…21kg●本体サイズ…410×140×220mm●高さ…940mm(三脚使用時)●三脚スタンド付(EA276GE-2)●シュー・ガイドは別売です。●持ち運び、設置、操作が簡単です。建築工事現場など電源のとれない場所でも使用が可能です。●【使用上の注意】・シューとガイドの間に、指を絶対に入れないで下さい。・エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。・曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。

商品コード：

4550061255308

●銅管サイズ…5/8”・3/4”●材質…真鍮●重量…1.4kg●EA276GA用●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●※EA276G、GEに使用する場合は穴径調整ブッシュEB276GA-37をご使用ください。●梱包サイズ:116×81×65●梱包重量1460g

商品コード：

4550061255315

●銅管サイズ…7/8”・1”●材質…真鍮●重量…1.24kg●EA276GA用●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●※EA276G、GEに使用する場合は穴径調整ブッシュEB276GA-37をご使用ください。●梱包サイズ:117×75×57●梱包重量1214g

商品コード：

4550061255322

●銅管サイズ…1・1/8”、1・3/8”●材質…真鍮●重量…1.5kg●EA276GA用●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●※EA276G、GEに使用する場合は穴径調整ブッシュEB276GA-37をご使用ください。●梱包サイズ:99×52×45●梱包重量1430g

商品コード：

4550061255339

●銅管サイズ…1・1/4”、1・1/2”●材質…真鍮●重量…1.28kg●EA276GA用●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●※EA276G、GEに使用する場合は穴径調整ブッシュEB276GA-37をご使用ください。●梱包サイズ:118×80×62●梱包重量1238g

商品コード：

4550061255346

●銅管サイズ…1・5/8”●材質…真鍮●重量…2.02kg●EA276GA用●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●※EA276G、GEに使用する場合は穴径調整ブッシュEB276GA-37をご使用ください。●梱包サイズ:147×89×68●梱包重量2160g

商品コード：

4550061255353

●銅管サイズ…1・3/4”●材質…真鍮●重量…2.08kg●EA276GA用●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●※EA276G、GEに使用する場合は穴径調整ブッシュEB276GA-37をご使用ください。●梱包サイズ:148×90×71●梱包重量2120g

商品コード：

4550061255377

型番…424911●適合銅管サイズ…1/4”・3/8”・1/2”※5/8”、※3/4”（※はオプション）●充電器…AC100V●バッテリー…10.8V(リチウムイオン2.0Ah)●充電時間…約70分●サイズ…108×72×225(H)mm(電池セット時：108×72×261(H)mm)●重量…1.135kg(電池セット時：1.32kg)●フレア加工可能回数…1/2”の銅管を満充電で約250口(使用状況により変化します)●コーン回転数…0～290min-1●スイッチ…正逆回転切り替えシーソースイッチ●加工方式…偏心コーン(定圧押付回転方式)●加工時間…約5秒（1/4”）～7秒（3/4”）●付属品…バッテリー、充電器、電源コード、チューブカッタ、六角棒スパナ、クランプ、ケース●動力…直流整流子モーター●新冷媒対応●小型軽量化●銅管作業の必需品●コンパクトになって、さらに便利に変身！●リチウムイオン電池採用で継ぎ足し充電が可能に！●ワンアクション機構ストッパによりパイプのクランプ位置が一定するため、フレア加工にバラつきが出ません。また、クランプはワンアクションで開閉でき、スピーディな作業は可能●偏芯コーン偏芯コーンが回転しながら前進し、パイプを徐々に押し広げます。所定の加圧力になるとクラッチが働き、偏芯コーンは回転のみの動作となり、フレア面をきれいに仕上げます。●EA200RX-100を使用することで、ステンレスフレキシブル管のツバ出し加工が可能です。●シーソースイッチに変更した事により、正・逆回転の切り替えが容易になりました。●梱包サイズ:442×374×123●梱包重量4600g

商品コード：

4550061263556

●用途：ウインド型エアコン、ショーケース等、サービスポートの無い冷蔵庫等に便利です。●型番：RP4341●適合銅管：1/4”・5/16”・3/8”●ポート：1/4”フレアー（UNF7/16-20）●こちらの商品は事業者様向け商品です。

商品コード：

2500100514950

●2ヶ所止めですので、確実なピンチオフができます。●3/8”以下の銅管用●重量…490g●梱包サイズ:200×20×90●梱包重量490g

商品コード：

4518340033115

型番…425122●適用…裸銅管●適合管外径…3～22mm●全長(mm)…57●回転半径…43mm●重量…130g●ベアリング数…5●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:81×107×31●梱包重量136g

商品コード：

4518340061026

サイズ：

全長(mm)…57

型番…427128●適用…裸銅管●適合管外径…4～28mm●全長(mm)…93●回転半径…60mm●重量…175g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:81×165×38●梱包重量196g

商品コード：

4518340061408

サイズ：

全長(mm)…93

型番…427442●適用…裸銅管被覆銅管●適合管外径…6～42㎜●全長(mm)…180●回転半径…150mm●重量…400g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:90×247×51●梱包重量454g

商品コード：

4518340061941

サイズ：

全長(mm)…180

型番…427466●適用…裸銅管被覆銅管●適合管外径…12～67mm●全長(mm)…330●回転半径…222～250mm●重量…870g●ベアリング数…14●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:134×343×51●梱包重量946g

商品コード：

4518340061965

サイズ：

全長(mm)…330

型番…424241●刃幅(mm)…4.1●刃長(mm)…18●入数…1枚●適用…裸銅管●EA203RX-1用替刃

商品コード：

4518340062009

サイズ：

刃幅(mm)…4.1●刃長(mm)…18

型番…424231●刃幅(mm)…8●刃長(mm)…25●入数…1枚●適用…裸銅管●EA203RX-2用替刃

商品コード：

4518340062832

サイズ：

刃幅(mm)…8●刃長(mm)…25

型番…424237●刃幅(mm)…10●刃長(mm)…32●入数…1枚●適用…裸銅管、被覆銅管●EA203RX-3、-4、-5用替刃

商品コード：

4518340062863

サイズ：

刃幅(mm)…10●刃長(mm)…32

●狭い場所で作業しやすい12ポイントのヘッドです。●トルク精度…±3％以内●口径…22mm●トルク…30Ｎ・m●適合フレアナット…3/8”（φ9.53mm)●梱包サイズ:280×35×50●梱包重量433g

商品コード：

4518340066250

サイズ：

●口径…22mm●トルク…30Ｎ・m

●狭い場所で作業しやすい12ポイントのヘッドです。●トルク精度…±3％以内●口径…24mm●トルク…55Ｎ・m●適合フレアナット…1/2”（φ12.7mm)●梱包サイズ:280×35×50●梱包重量452g

商品コード：

4518340066267

サイズ：

●口径…24mm●トルク…55Ｎ・m

●なまし銅管専用●適合品番…EA275R、EA275H●材質…アルミ鋳物＋スチール●銅管外径…1/4”・3/8”・1/2”●梱包サイズ:200×102×110●梱包重量1940g

商品コード：

4518340129993

●なまし銅管専用●適合品番…EA275R、EA275H●材質…アルミ鋳物＋スチール●銅管外径…3/4”●梱包サイズ:215×100×133●梱包重量1620g

商品コード：

4518340130012

●銅管外径…1/4”(6.35mm)・3/8”(9.53mm)・1/2”(12.7mm)●壁面からの曲げ加工に便利です。●最大曲げ角…90°●全長…400mm●なまし銅管用●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:126×60×380●梱包重量1260g

商品コード：

4518340130388

●カーエアコン、ルームエアコン、ショーケースなどあらゆるタイプの冷凍機の組み付け部分に使用できます。●ガス漏れを防止する抜群のシール性を発揮します。●内容量…180ml●第3石油…72ml●HCFC・HFC用●新冷媒対応●入数…１本●使用可能範囲温度…-20～40℃●バキュームグリス、シリコーングリスは新冷媒（HFC）に使用すると配管内で固形化し、キャピラリーチューブを詰まらせたり、コンプレッサー（膨張弁）に悪影響を及ぼし、エアコンの故障の原因になりますので、絶対に使用しないで下さい。新冷媒の組み付けはEA130A-70をおすすめします。●梱包サイズ:59.5×52.3×147.3●梱包重量180.5g

商品コード：

4518340130593

型番…TCB104●適合管外径(mm)…4～28●全長(mm)…78●重量(g)…140●最大肉厚(mm)…3●材質…アルミ合金●仕上げ…シャンパンゴールド焼付塗装●適用(管材質)…ステンレス鋼、鋼、銅、アルミ、真鍮、硬質塩ビ●ステンレス、鋼の切断に適しています。●本体及びノブはアルミ合金製により軽量、コンパクトな設計で使いやすいです。●ローラー及びカッターホイルにベアリングを装備しています。

商品コード：

4518340194649

型番…TR322●適合管外径…3～22mm●サイズ(mm)…φ43×60.5●材質…アルミ●重量(g)…170●仕上げ…シルバー焼付塗装●銅管用(内径面取り専用)●銅・アルミ・真鍮・硬質塩ビ管に最適です。●11枚刃で内径面取りが非常にスムーズです。

商品コード：

4518340194960

型番…TCB105●適合管外径(mm)…4～32●全長(mm)…137●重量(g)…300●最大肉厚(mm)…3●材質…アルミ合金●仕上げ…シャンパンゴールド焼付塗装●適用(管材質)…ステンレス鋼、鋼、銅、アルミ、真鍮、硬質塩ビ●ステンレス、鋼の切断に適しています。●本体及びノブはアルミ合金製により軽量、コンパクトな設計で使いやすいです。●ローラー及びカッターホイルにベアリングを装備しています。

商品コード：

4518340195400
