空調配管工具

●エアコン、冷凍機用●精度…±3％以内●全長…280mm●口径…27mm●トルク…55Ｎ・m●適合フレアナット…5/8”（φ15.88mm)●重量…537g●梱包サイズ:300×40×70●梱包重量537g

商品コード：

4518340492776

●エアコン、冷凍機用●精度…±3％以内●R410A用です。●全長…280mm●口径…29mm●トルク…75Ｎ・m●適合フレアナット…5/8”（φ15.88mm)●重量…570g●梱包サイズ:380×40×80●梱包重量570g

商品コード：

4518340492783

●適合品番…EA276G、EA276GE●一度セットすると、あとはワンタッチでガイドの位置決めができます。●サイズ…180×60×105(H)mm●材質…鉄鋳物●適応曲げパイプ…φ30mm以下●同一サイズを多く曲げる時に有効です。●梱包サイズ:215×200×65●梱包重量2840g

商品コード：

4518340730311

●全長…175mm●材質…クロムバナジウム鋼●適合管外径…3/8”以下の銅管用●リーク時など、緊急時の銅管の締め止めに●銅管等のチューブ類を挟み込んでガスなどの内部流体の流れを止めながら、はんだ付けなど別の作業が行えるツールです。●梱包サイズ:74×20×246●梱包重量356g

商品コード：

4548745098648

●全長…175mm●スクエアサイズ…3/16”×1/4”●六角サイズ…1/2”×9/16”●材質…スチール●重量…105g●送り角…5度(ギア数72刃)●梱包サイズ:195×15×50●梱包重量108g

商品コード：

4548745166095

●切断能力…裸銅管、被覆銅管：6～23mm(1/4”～7/8”)●全長…160mm●作業半径…53mm●梱包サイズ:120×260×45●梱包重量358g

商品コード：

4548745175172

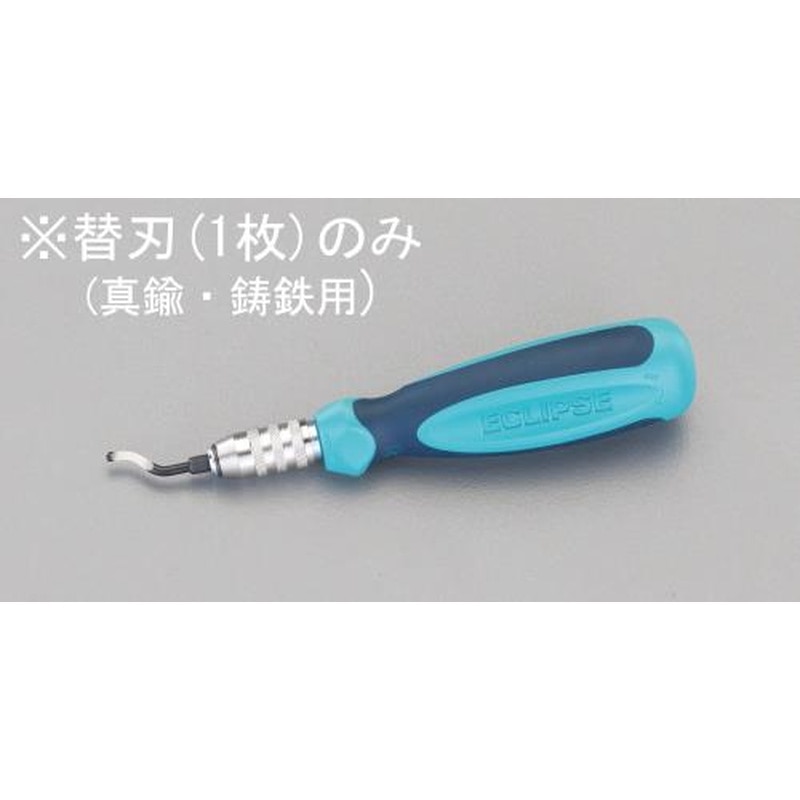

●適合本体…旧EA207RN用替刃●用途…真鍮・鋳造鉄用●入数…1枚●梱包サイズ:85×55×6●梱包重量8g

商品コード：

4548745572971

●2ヶ所止めですので、確実なピンチオフができます。●3/8”以下の銅管用●重量…490g●梱包サイズ:200×20×90●梱包重量490g

商品コード：

4518340033115

型番…425122●適用…裸銅管●適合管外径…3～22mm●全長(mm)…57●回転半径…43mm●重量…130g●ベアリング数…5●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:81×107×31●梱包重量136g

商品コード：

4518340061026

型番…427128●適用…裸銅管●適合管外径…4～28mm●全長(mm)…93●回転半径…60mm●重量…175g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:81×165×38●梱包重量196g

商品コード：

4518340061408

型番…427442●適用…裸銅管被覆銅管●適合管外径…6～42㎜●全長(mm)…180●回転半径…150mm●重量…400g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:90×247×51●梱包重量454g

商品コード：

4518340061941

型番…427466●適用…裸銅管被覆銅管●適合管外径…12～67mm●全長(mm)…330●回転半径…222～250mm●重量…870g●ベアリング数…14●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:134×343×51●梱包重量946g

商品コード：

4518340061965

型番…424241●刃幅(mm)…4.1●刃長(mm)…18●入数…1枚●適用…裸銅管●EA203RX-1用替刃

商品コード：

4518340062009

型番…424231●刃幅(mm)…8●刃長(mm)…25●入数…1枚●適用…裸銅管●EA203RX-2用替刃

商品コード：

4518340062832

型番…424237●刃幅(mm)…10●刃長(mm)…32●入数…1枚●適用…裸銅管、被覆銅管●EA203RX-3、-4、-5用替刃

商品コード：

4518340062863

●なまし銅管専用●適合品番…EA275R、EA275H●材質…アルミ鋳物＋スチール●銅管外径…1/4”・3/8”・1/2”●梱包サイズ:200×102×110●梱包重量1940g

商品コード：

4518340129993

●なまし銅管専用●適合品番…EA275R、EA275H●材質…アルミ鋳物＋スチール●銅管外径…3/4”●梱包サイズ:215×100×133●梱包重量1620g

商品コード：

4518340130012

●銅管外径…1/4”(6.35mm)・3/8”(9.53mm)・1/2”(12.7mm)●壁面からの曲げ加工に便利です。●最大曲げ角…90°●全長…400mm●なまし銅管用●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:126×60×380●梱包重量1260g

商品コード：

4518340130388

●カーエアコン、ルームエアコン、ショーケースなどあらゆるタイプの冷凍機の組み付け部分に使用できます。●ガス漏れを防止する抜群のシール性を発揮します。●内容量…180ml●第3石油…72ml●HCFC・HFC用●新冷媒対応●入数…１本●使用可能範囲温度…-20～40℃●バキュームグリス、シリコーングリスは新冷媒（HFC）に使用すると配管内で固形化し、キャピラリーチューブを詰まらせたり、コンプレッサー（膨張弁）に悪影響を及ぼし、エアコンの故障の原因になりますので、絶対に使用しないで下さい。新冷媒の組み付けはEA130A-70をおすすめします。●梱包サイズ:59.5×52.3×147.3●梱包重量180.5g

商品コード：

4518340130593

●オートカットの為、銅管を簡単に切断することが出来ます。●★ハンドル(別売：EA203CG-16)を付けて作業を行なうことも出来ます。●適合管外径…3/4”(20mm)●全長…90mm●梱包サイズ:97×25×182●梱包重量111g

商品コード：

4550061046968

型番…BBKG●適合サイズ…1/4”、5/16”、3/8”、1/2”、5/8”、3/4”（6穴）●全長…180mm●適合品番…EA200BK-11、-12●材質…アルミ合金●位置決めの際に分かり易い白ライン付●800シリーズ、900シリーズ(EA200BK-11、-12)のフレアツールのゲージバーとなります。●新冷媒対応。銅管はツライチでセットして下さい。●梱包サイズ:82×255×22●梱包重量596g

商品コード：

4550061125311

型番…020103●シリーズ…Joker（ジョーカー）●商品名…6004Joker●サイズ…13～16mm1/2”～5/8”●厚み(mm)…12.4●全長(mm)…188●重量（g）…110●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします●平行で滑らかな表面の開口部は、その表面圧力によりトルク伝達時の摩耗によるナットとボルトの変形を防ぎます。●開口部の窪みと、振り幅30°のラチェット機構により、省スペースで素早く作業ができます●引掛け用穴付●梱包サイズ：101×263×25●梱包重量234g

商品コード：

4550061482636

型番…020099●シリーズ…Joker（ジョーカー）●商品名…6004Joker●サイズ…7～10mm1/4”～3/8”●厚み(mm)…7.7●全長(mm)…115●重量（g）…36●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします●平行で滑らかな表面の開口部は、その表面圧力によりトルク伝達時の摩耗によるナットとボルトの変形を防ぎます。●開口部の窪みと、振り幅30°のラチェット機構により、省スペースで素早く作業ができます●引掛け用穴付●梱包サイズ：74×196×26●梱包重量70g

商品コード：

4550061482681

型番…020102●シリーズ…Joker（ジョーカー）●商品名…6004Joker●サイズ…24～32mm15/16”～1-1/4”●厚み(mm)…20●全長(mm)…322●重量（g）…246●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします●振り幅30°のラチェット機構でスピーディーに作業できます。●平行で滑らかな表面の開口部は、その表面圧力によりトルク伝達時の摩耗によるナットとボルトの変形を防ぎます。●開口部の窪みと、振り幅30°のラチェット機構により、省スペースで素早く作業ができます●引掛け用穴付●梱包サイズ：70×402×25●梱包重量768g

商品コード：

4550061484524

型番…020101●シリーズ…Joker（ジョーカー）●商品名…6004Joker●サイズ…16～19mm5/8”～3/4”●厚み(mm)…14●全長(mm)…224●振り幅30°のラチェット機構でスピーディーに作業できます。●重量（g）…162●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします●梱包サイズ：156×301×25●梱包重量360g

商品コード：

4550061484531

型番…020100●シリーズ…Joker（ジョーカー）●商品名…6004Joker●サイズ…10～13mm7/16”～1/2”●厚み(mm)…10●全長(mm)…154●重量（g）…65●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします●平行で滑らかな表面の開口部は、その表面圧力によりトルク伝達時の摩耗によるナットとボルトの変形を防ぎます。●開口部の窪みと、振り幅30°のラチェット機構により、省スペースで素早く作業ができます●引掛け用穴付●梱包サイズ：110×210×25●梱包重量136g

商品コード：

4550061485330

●サイズ…内寸：75(W)×60(D)×230(H)mm外寸：78(W)×60(D)×255(H)mm●材質…ポリプロピレン(内側PE加工)●適合トルクレンチ…EA723A-17・A-17B・A-22・A-22B・A-24、EA723-2A・-2B・-3J・-3H・-4・-4B●中仕切付●梱包サイズ:96×267×71●梱包重量186g

商品コード：

4550061584576

型番…700-DPC●適合管サイズ…1/4、3/8、1/2、5/8●適合チューブ…軟質銅、アルミニウム管(外径規制管)●材質…アルミ●フレア角度…45°●重量(g)…860●推奨ドライバービット…全長65mm以上、対辺6.35mm(スリムビット不可)●電動ドライバー、プラスビットで使用可能(意匠登録第1523073号)●付属のビットソケット装着により、ラチェットハンドル(別売)も使用可能●ゲージバーと本体を固定するクランプハンドルが着脱式の為、クランプハンドルを使用してのフレア加工も可能●ハンドル戻し時にも空回り機構が働く為、電動ドライバー使用時のハンドル戻し過ぎによる破損を防止●ゲージバーにはツラ出しアタッチメント装備されており、誰でも正確なフレア加工が可能となりました。●梱包サイズ:142×208×103●梱包重量1070g

商品コード：

4550061986936

型番…700-RPA●適合管サイズ…1/4、3/8、1/2、5/8●適合チューブ…軟質銅、アルミニウム管(外径規制管)●フレア角度…45°●重量(g)…995●フォレックリング(正逆回転切替ノブ)を採用●切替ノブはハンドル下に搭載、誤作動を確実に防止●ピンブラケット構造●アルミ合金の4穴バー●梱包サイズ:159×208×106●梱包重量1190g

商品コード：

4550061986950

型番…BBK7PG●適合サイズ…1/4、3/8、1/2、5/8(4穴)●重量(g)…193●全長…153mm●適合品番…EA200BK-1、-2、-3●EA200BK-1、-2、-3専用4穴仕様ゲージです。●面出しガイド付●ゲージバーのリングライン標準装備(ゲージバーのフレア加工面の白い線。)●フレア作成後、一目でフレアの大きさの確認ができるリングラインをゲージバーに搭載しました。●梱包サイズ:82×254×23●梱包重量224g

商品コード：

4550061987889

型番…BBK7PG-5●適合サイズ…1/4、3/8、1/2、5/8、3/4(5穴)●重量(g)…220●全長…182mm●ゲージバーにリングライン標準装備(ゲージバーのフレア加工面の白い線)。フレア作成後、一目でフレアの大きさの確認ができるリングラインをゲージバーに搭載しました。(特許第5524879号)JIS規格の大きさにしているので、白いライン上にフレアが出来れば完成です。別売りで販売されているようなフレアゲージ等を購入する必要がありません。※ラインより大きくしたい、小さくしたいはご自身でご判断ください。あくまで、JIS規格の大きさでラインにしてあります。●適合品番…EA200BK-1、-2、-3

商品コード：

4550061987902

型番…FW-2479-N8●商品名…フィックスレンチ●サイズ(mm)…12・14・17・21●厚み(mm)…8●全長(mm)…250●重量(g)…220●注意…フレアユニオン本体側固定レンチの為、締付や緩めることはできません。エアコンの機種によってはサイズが合わない場合もございます。●材質…合金鋼●1本で4サイズ(12、14、17、21mm)の固定ができます。●トルクレンチの2丁掛けに最適です。●横滑り防止プレートは取り外し可能です。2mmのアレンレンチにて取り外すことができます。●業界初のトルクレンチ受け側専用レンチです。●ルームエアコン(1/4”、3/8”用)室内機側ユニオン部(オスネジ側)の六角固定用レンチです。●梱包サイズ：82×336×15●梱包重量260g

商品コード：

4550061987926

型番…RTQ-750●口径×トルク(N・m)…29mm×75●精度…±3％以内●適合フレアナット…5/8”(φ15.88mm)●全長…300mm●トルクレンチをナットから外すことなく締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。●フレアナットレンチの作業性とラチェットレンチの利便性を兼ね備えた、理想的なトルクレンチです。●ラチェットレンチとトルクレンチを融合した”いいとこ取り”●ラチェット戻り機能で、狭所作業も楽々●ナットをほぼ全周ホールドするので、誤操作なく確実●梱包サイズ:52×332×39●梱包重量510g

商品コード：

4550061988831

型番…ATQ-550●口径×トルク(N・m)…26mm×55●適合フレアナット…1/2”（φ12.7）●全長(mm)…245●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:53×331×40●梱包重量430g

商品コード：

4550061988855

型番…ATQ-180●口径×トルク(N・m)…17mm×18●適合フレアナット…1/4”（φ6.35）●全長(mm)…210●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:40×257×36●梱包重量342g

商品コード：

4550061988879

型番…ATQ-800●口径×トルク(N・m)…27mm×80●適合フレアナット…5/8”（φ15.88）●全長(mm)…280●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:53×332×39●梱包重量486g

商品コード：

4550061989838

型番…B-1/4（CD2140）●適合銅管…1/4”●ポート…1/4”フレアー●入数…2個●サービスポートの無いウインドクーラー、ショーケース、冷蔵庫、自動販売機等に使用すると便利です●梱包サイズ:77×110×19●梱包重量58g

商品コード：

4550061991268

型番…B-1/4a（R-134a）●適合銅管…1/4a(R134a)●ポート…M10●入数…2個●サービスポートの無いウインドクーラー、ショーケース、冷蔵庫、自動販売機等に使用すると便利です●梱包サイズ:82×109×23●梱包重量56g

商品コード：

4550061991282

型番…B-5/8（CD2580）●適合銅管…5/8”●ポート…1/4”フレアー●入数…2個●サービスポートの無いウインドクーラー、ショーケース、冷蔵庫、自動販売機等に使用すると便利です●梱包サイズ:76×104×28●梱包重量74g

商品コード：

4550061991329

型番…903103E01●入数…1組●EA203K-21用替スクレーパー●梱包サイズ:78×146×17●梱包重量16g

商品コード：

4550061992296

型番…ATQS-61●＜セット内容＞…トルクレンチ：17mm×18N・m、22mm×38N・m、26mm×55N・m、29mm×75N・mフィックスレンチ：12・14・17・21mmフィックスレンチ：12・17・21・22・23・24mm●精度…±3％以内●トルクレンチとフィックスレンチが入ったセットです。●ルームエアコンからパッケージエアコンまでカバーできます。●ハードケース付●梱包サイズ:323×368×64●梱包重量3250g

商品コード：

4550061992319

型番…3564-FM-12●銅管外径…12mm●全長(mm)…620●材質…炭素鋼●最大曲げ角…90°●曲げ半径(mm)…38.1●高さ(mm)…140●重量…2.8kg●肉厚1.2㎜までのステンレス管にも対応●シュー（押さえ）部分にローラーを装備（摩擦低減）●バイスに固定することができます。●銅管のみならず、ステンレス管も曲げる事が出来、主な特徴として上質なニッケルメッキ仕上げ、シュー部ローラーにベアリングを内蔵する事による省力化、フックは誤差調整機能付、工場内作業用としてバイス固定での使用が可能です。●ステンレス管等の鋼管の曲げ加工の場合は、対象チューブの肉厚は1.2mm程度までを目安として下さい。●梱包サイズ:157×642×105●梱包重量3100g

商品コード：

4550061992333
