冷媒チャージ用工具

●メスねじ(フレアー)…1/4”●オスねじ(フレアー)…1/2”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:50×80×22●梱包重量57g

商品コード：

4518340138025

●メスねじ(フレアー)…3/8”●オスねじ(フレアー)…1/4”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:50×85×23●梱包重量40g

商品コード：

4518340138032

●メスねじ(フレアー)…3/8”●オスねじ(フレアー)…1/2”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:50×115×22●梱包重量52g

商品コード：

4518340138049

●メスねじ(フレアー)…1/2”●オスねじ(フレアー)…1/4”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:85×24×50●梱包重量40g

商品コード：

4518340138056

●メスねじ(フレアー)…1/2”●オスねじ(フレアー)…3/8”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:50×115×25●梱包重量57g

商品コード：

4518340138063

●メスねじ(フレアー)…1/2”●オスねじ(フレアー)…5/8”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:50×100×25●梱包重量75g

商品コード：

4518340138070

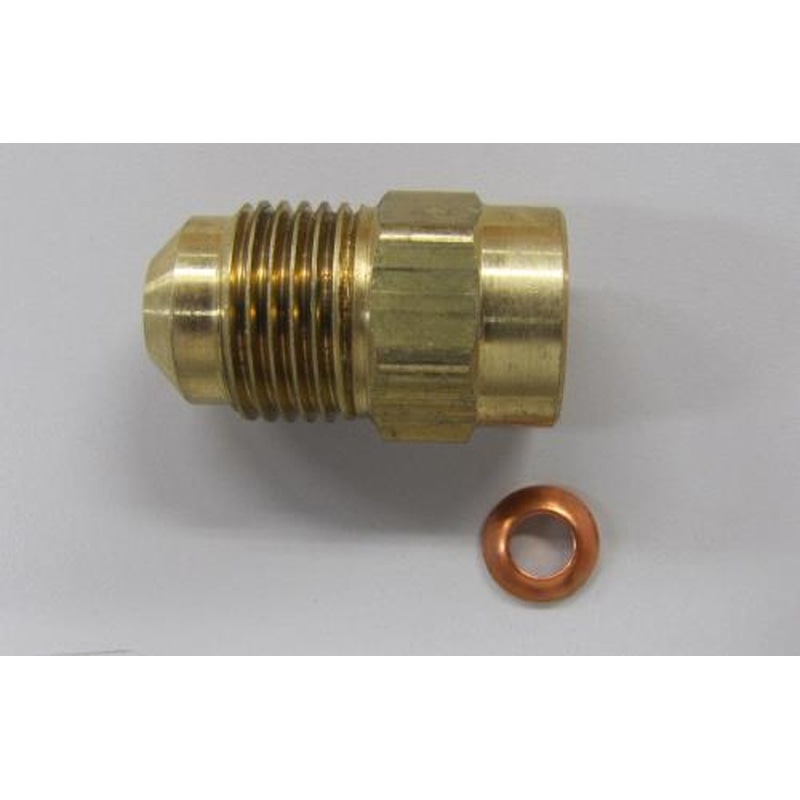

●メスねじ(フレアー)…5/8”●オスねじ(フレアー)…1/2”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:65×100×29●梱包重量79g

商品コード：

4518340138087

●メスねじ(フレアー)…5/8”●オスねじ(フレアー)…3/4”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:65×95×30●梱包重量118g

商品コード：

4518340138094

●メスねじ(フレアー)…3/4”●オスねじ(フレアー)…5/8”●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●銅パッキン付き●梱包サイズ:80×120×37●梱包重量140g

商品コード：

4518340138100

型番…RP1711LA●接続径…1/4”フレアオス×1/4”フレアオス●仕様…置針型真空計のみ●ゲージ径…φ80mm●接続ネジ径…1/8NPT●置針型真空計の為、真空度の最高値が読み取れます。●冷媒回路と真空ポンプを直接つなぐことができます。●バルブ付きホースとの兼用でエア混入はゼロになります。●梱包サイズ:90×115×40●梱包重量164g

商品コード：

4518340334298

型番…RP1701N●適用冷媒…R12・R22専用●圧力範囲…-0.1～3.0MPa●外径…φ68mm●取付ねじ…1/8”NPT●衝撃防止カバー付●ゼロ調整ねじ付●梱包サイズ:75×105×35●梱包重量129g

商品コード：

4518340670259

型番…RP1704N●圧力範囲…-0.1～3.5MPa(高圧)●ゲージ径…φ68mm●取付ねじ…1/8”NPT●適用冷媒…R134a、R404A、R407C●ゼロ調整ねじ付●衝撃防止カバー付●梱包サイズ:75×105×35●梱包重量129g

商品コード：

4518340670266

型番…RP1700N●外径…φ68mm●取付ねじ…1/8”NPT●ゼロ調整ねじ付●適用冷媒…R12・R22専用●圧力範囲…-0.1～1.0MPa●衝撃防止カバー付●梱包サイズ:75×105×35●梱包重量129g

商品コード：

4518340670280

型番…RP1703N●ゲージ径…φ68mm●取付ねじ…1/8”NPT●ゼロ調整ねじ付●衝撃防止カバー付●適用冷媒…R134a、R404A、R407C●圧力範囲…-0.1～2.5MPa(低圧)●梱包サイズ:75×105×35●梱包重量129g

商品コード：

4518340670297

型番…RP7320H●ヒートポンプ用●サイトグラス付●接続ポート径…UNF1/2-20(5/16”フレア)●コントロールバルブ(吹出し防止)付●チャージホース…100cm×3本●ゲージ径…φ68mm●ボールバルブ式のため、90°開閉でバルブ操作が行えます。●ゲージはゼロ調整ねじ付●圧力範囲…低圧・高圧共に-0.1～5.3MPa●梱包サイズ:400×340×130●梱包重量2450g

商品コード：

4518340741096

型番…RP1720-5●様式…置針付●圧力…0～5MPa●接続径…UNF7/16-20(1/4”フレア)●ゲージ径…φ100mm●ゲージ厚み…42mm●重量…273g●空調配管などの耐圧テスト時にご利用下さい。●置針によって、配管の漏れが一目で確認出来ます。●長配管の検査の際は、何箇所かに使用することで、漏れ箇所の限定が容易になります。●空調配管などの耐圧テスト時に使用すると便利です。●梱包サイズ:126×126×50●梱包重量305g

商品コード：

4518340807853

型番…RP1720-7●様式…置針付●圧力…0～7MPa●接続径…UNF7/16-20(1/4”フレア)●ゲージ径…φ100mm●ゲージ厚み…42mm●重量…277g●空調配管などの耐圧テスト時にご利用下さい。●置針によって、配管の漏れが一目で確認出来ます。●長配管の検査の際は、何箇所かに使用することで、漏れ箇所の限定が容易になります。●空調配管などの耐圧テスト時に使用すると便利です。●梱包サイズ:126×126×50●梱包重量305g

商品コード：

4518340807860

型番…RP1720-10●様式…置針付●圧力…0～10MPa●接続径…UNF7/16-20(1/4”フレア)●ゲージ径…φ100mm●ゲージ厚み…42mm●重量…271g●空調配管などの耐圧テスト時にご利用下さい。●置針によって、配管の漏れが一目で確認出来ます。●長配管の検査の際は、何箇所かに使用することで、漏れ箇所の限定が容易になります。●空調配管などの耐圧テスト時に使用すると便利です。●梱包サイズ:126×126×50●梱包重量305g

商品コード：

4518340807877

型番…RP1804G●適合品番…EA104FB-1～20、EA496EF-21旧：EA104DA-1・-1.5・-2.5、FA-1・-2・-3●3/8”パッキン●総重量…約2g●入数…2個●梱包サイズ:80×70×10●梱包重量5g

商品コード：

4518340807983

型番…RP7223S●サイトグラス付●圧力計…-0.1～3.5MPa●連成計…-0.1～2.5MPa●接続ポート径…UNF7/16-20(1/4”フレア)●チャージホース…100cm×3本●ボールバルブ式の為、90°開閉でバルブ操作が行えます。●ゼロ調節ねじ付●ゲージ径…φ68mm(耐振カバー付)●本体重量…242g●梱包サイズ:400×340×130●梱包重量2370g

商品コード：

4518340888814

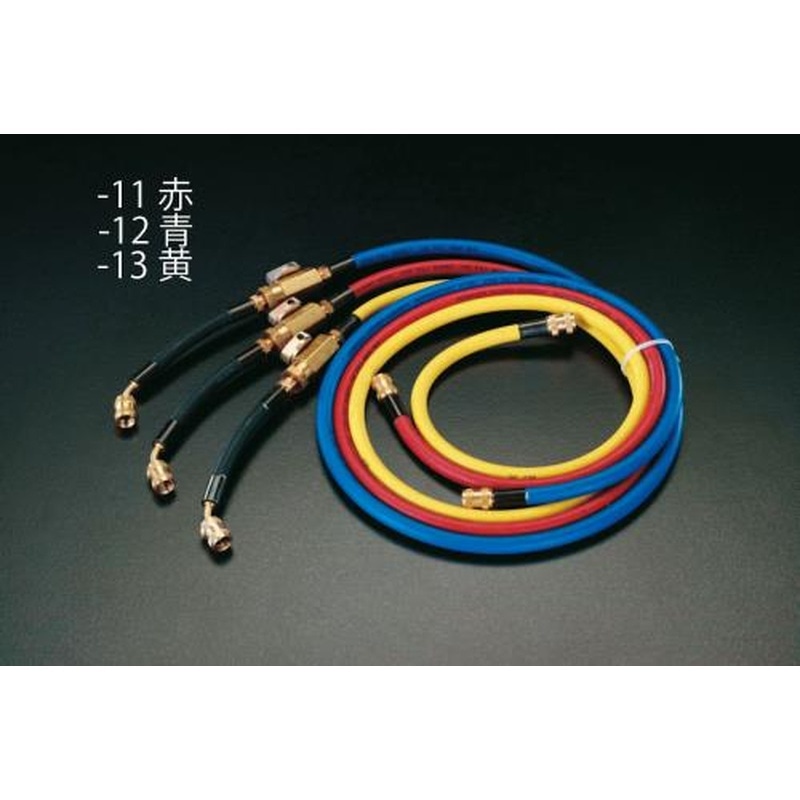

型番…RP1502●使用圧力…5.08MPa●適用冷媒…R404A・R407C●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…120cm●色…赤・青・黄●入数…各色1本●梱包サイズ:250×230×30●梱包重量840g

商品コード：

4518340888852

型番…RP1532●使用圧力…5.08MPa●適用冷媒…R404A・R407C●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…120cm●色…赤●入数…1本●梱包サイズ:250×230×30●梱包重量280g

商品コード：

4518340888869

型番…RP1512●使用圧力…5.08MPa●適用冷媒…R404A・R407C●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…120cm●色…青●入数…1本●梱包サイズ:250×230×30●梱包重量280g

商品コード：

4518340888876

型番…RP1522●使用圧力…5.08MPa●適用冷媒…R404A・R407C●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…120cm●色…黄●入数…1本●梱包サイズ:250×230×30●梱包重量280g

商品コード：

4518340888883

型番…RP7323S●サイトグラス付●圧力計…－0.1～5.3MPa●連成計…－0.1～3.8MPa●接続ポート径…UNF1/2-20(5/16”)●チャージホース…100cm×3本●ゼロ調整ねじ付●ゲージ径…φ68mm●90°開閉でバルブ操作が行えます。●梱包サイズ:400×340×130●梱包重量2370g

商品コード：

4518340888906

型番…RP1602●ねじサイズ…UNF1/2-20(5/16”フレア)●使用圧力…5.17MPa●全長…120cm●色…赤・青・黄●入数…各色1本●梱包サイズ:250×230×30●梱包重量840g

商品コード：

4518340888913

型番…RP1632●ねじサイズ…UNF1/2-20(5/16”フレア)●使用圧力…5.17MPa●全長…120cm●色…赤●梱包サイズ:250×230×30●梱包重量280g

商品コード：

4518340888920

型番…RP1612●ねじサイズ…UNF1/2-20(5/16”フレア)●使用圧力…5.17MPa●全長…120cm●色…青●梱包サイズ:250×230×30●梱包重量250g

商品コード：

4518340888937

型番…RP1622●ねじサイズ…UNF1/2-20(5/16”フレア)●使用圧力…5.17MPa●全長…120cm●色…黄●梱包サイズ:250×230×30●梱包重量280g

商品コード：

4518340888944

型番…RP1910●適用冷媒…R404A、R407C、R507A等●接続径…UNF7/16-20(1/4”)●サイズ…φ30×135mm●重量…180g●梱包サイズ:40×165×40●梱包重量193g

商品コード：

4518340888999

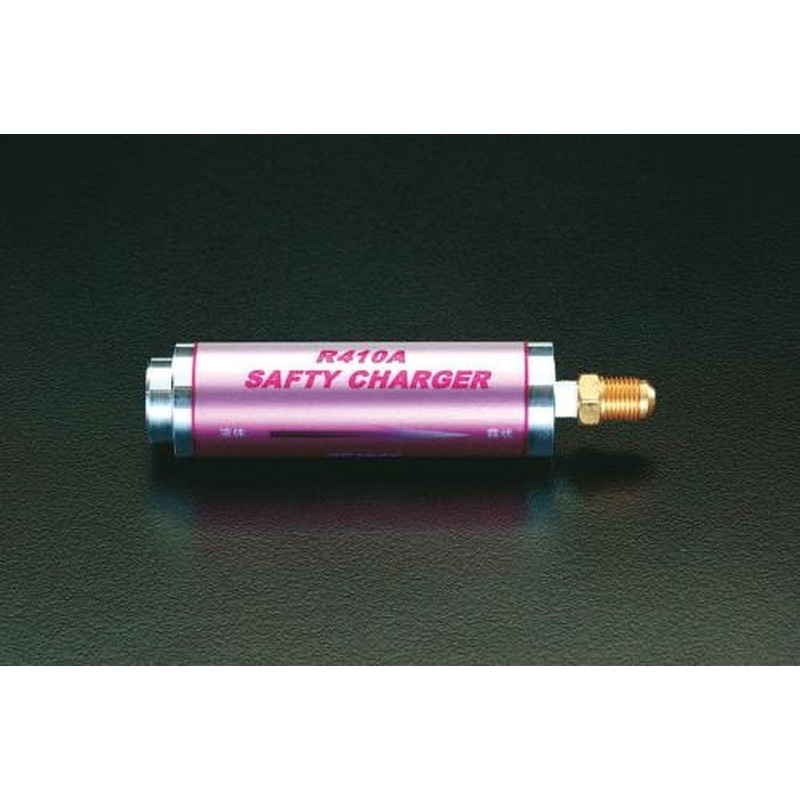

型番…RP1920●適用冷媒…R32、R410A●接続径…UNF1/2-20(5/16”)●サイズ…φ30×135mm●梱包サイズ:40×165×40●梱包重量193g

商品コード：

4518340889002

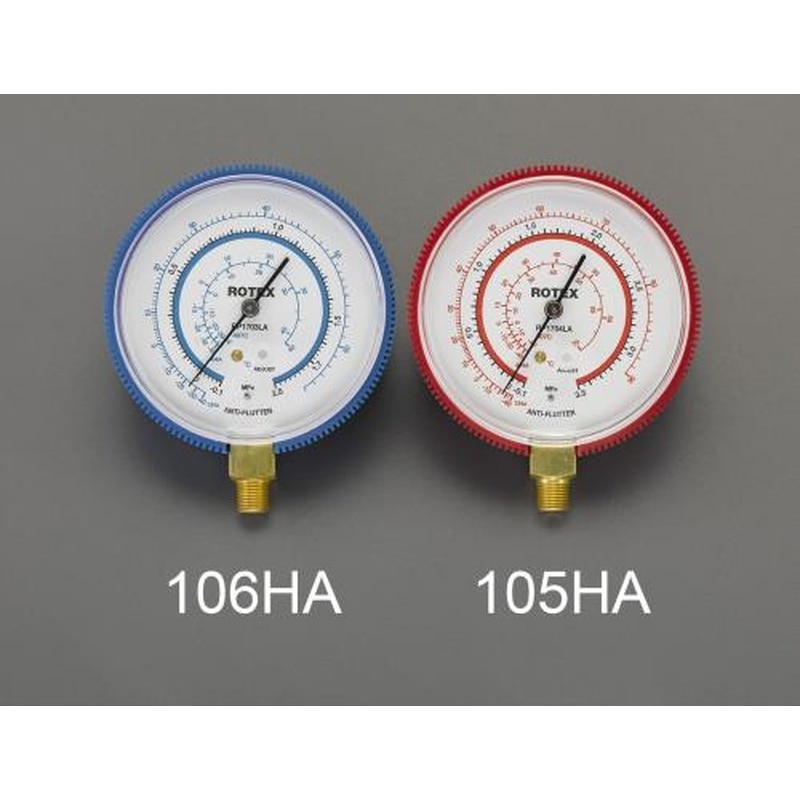

型番…RP1704LAN●ゲージ径…φ80mm●取付ねじ…1/8”NPT●ゼロ調整ねじ付●R134a用蒸発温度目盛付●仕様…高圧用●圧力範囲…－0.1～3.5MPa●メタル製カバー ⇒ ラバーカバーに変更しました。(16/11/21 　9026 No.48)●梱包サイズ:80×100×30●梱包重量170g

商品コード：

4518340889019

型番…RP1703LAN●ゲージ径…φ80mm●取付ねじ…1/8”NPT●ゼロ調整ねじ付●R134a用蒸発温度目盛付●仕様…低圧用●圧力範囲…－0.1～2.5MPa●梱包サイズ:90×115×30●梱包重量169g

商品コード：

4518340889026

型番…RP1710●ゲージ径…φ68mm●圧力範囲…0～-0.1MPa(0～-760mmHg)●取付ねじ…1/8”NPT●ゼロ調節ねじ付●梱包サイズ:75×105×35●梱包重量115g

商品コード：

4518340889057

型番…RP1801C●より高圧に耐えるために、パッキン形状を変えております。●適用冷媒…R12・R22・R502●適用ホース…1/4”●入数…6個●材質…ゴム（CR)●梱包サイズ:35×70×8●梱包重量1g

商品コード：

4518340889118

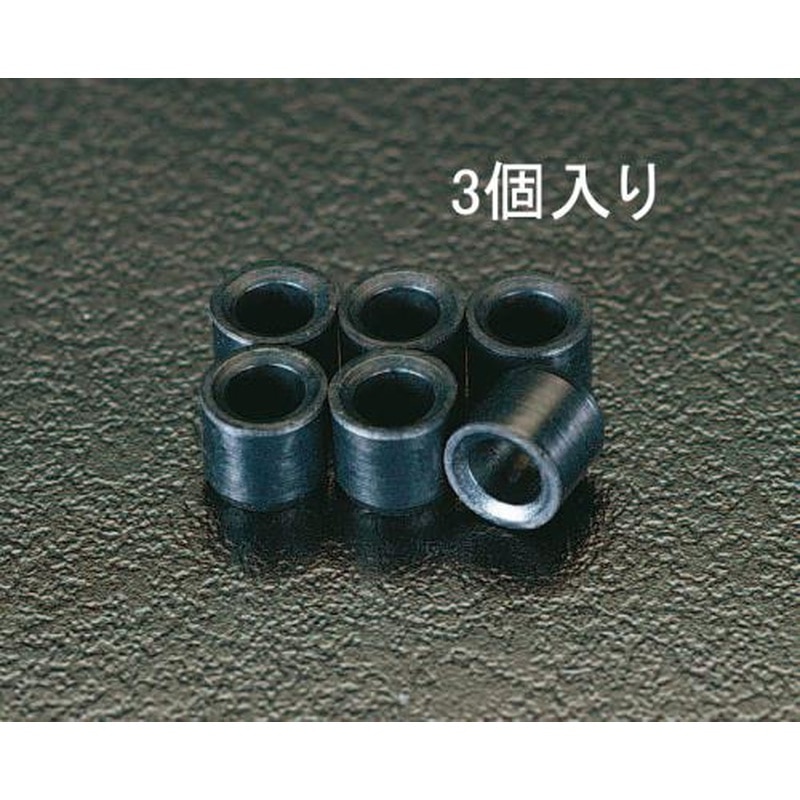

型番…RP1804●より高圧に耐えるために、パッキン形状を変えております。●適用冷媒…R12・R22・R502●適用ホース…3/8”●入数…3個●材質…ゴム（NBR)●梱包サイズ:80×70×10●梱包重量5g

商品コード：

4518340889125

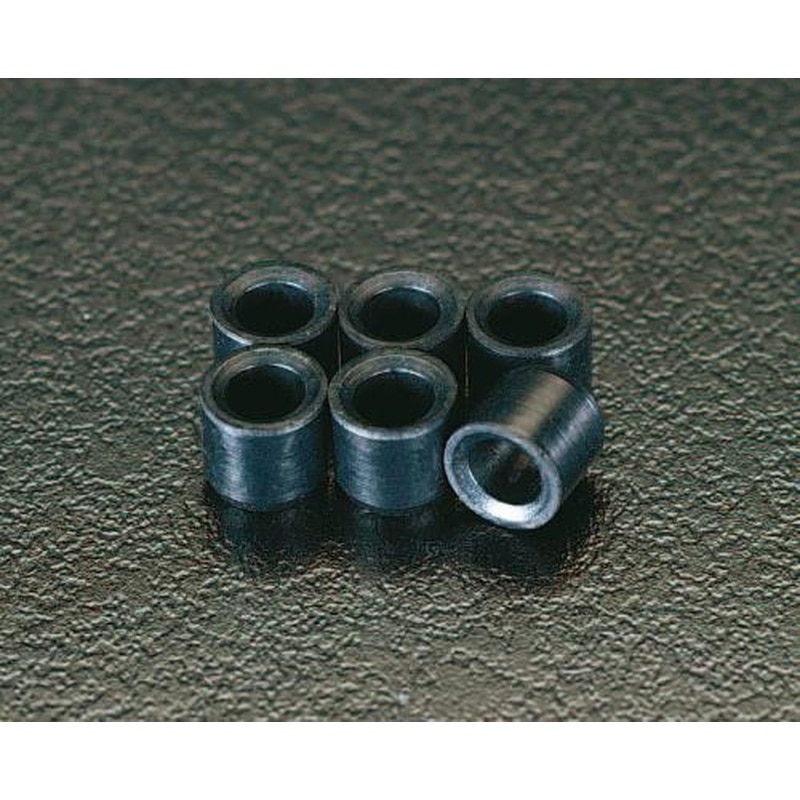

型番…RP1800●より高圧に耐えるために、パッキン形状を変えております。●適用冷媒…R410A●適用ホース…5/16”●入数…6個●材質…ゴム（HNBR)●梱包サイズ:35×70×8●梱包重量3g

商品コード：

4518340889132

型番…RP1801●より高圧に耐えるために、パッキン形状を変えております。●適用冷媒…R407C・R404A●適用ホース…1/4”●入数…6個●材質…ゴム（HNBR)●梱包サイズ:35×70×8●梱包重量1g

商品コード：

4518340889149

型番…RP1803●より高圧に耐えるために、パッキン形状を変えております。●適用冷媒…R134a●適用ホース…M10×P1.5●サイズ…約7.0×4.0×7.0mm(外径×内径×高さ)●入数…6個●材質…ゴム（NBR)●梱包サイズ:35×70×6●梱包重量1g

商品コード：

4518340889156

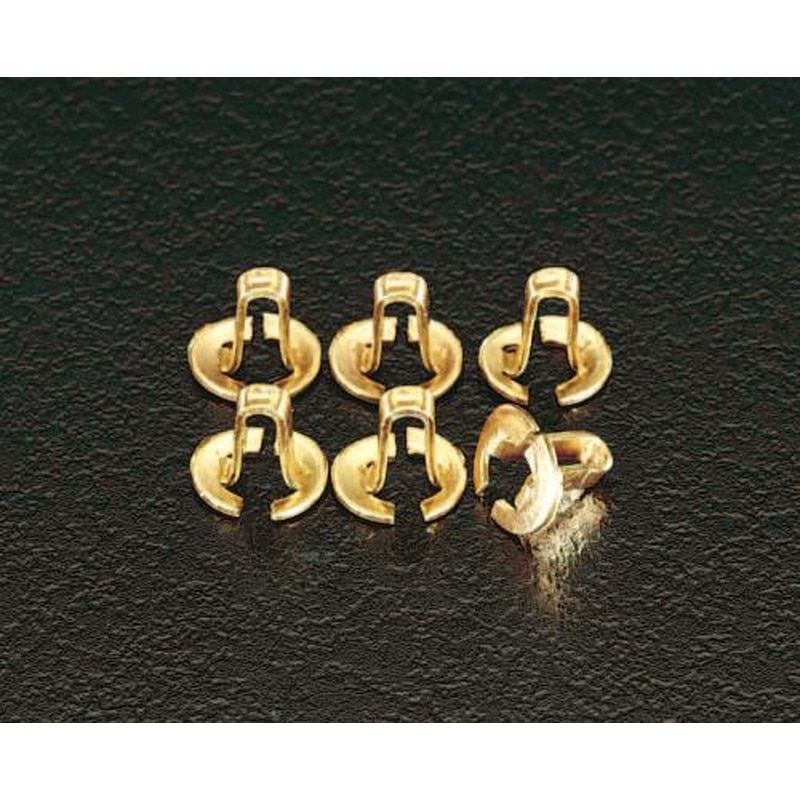

型番…RP1802●1/4”ホース用●入数…6個●梱包サイズ:35×70×10●梱包重量1g

商品コード：

4518340889170

●接ガス部にPTFEなどの耐食性に優れた部品を使用した、ケミカルタイプのダイアフラム型真空ポンプです。●ロータリーエバポレーター。●真空濃縮、真空ろ過、遠心分離。●真空乾燥。●医療機器、製薬用機器。●特殊ガス置換。●分析機器、理化学機器。●到達圧力(Pa)：1.0×10[[の3乗]]●排気速度(L/min)50/60Hz：20/24●吸気口径(mm)：10●電源(V)：単相100●幅(mm)：142●奥行(mm)：288.5●高さ(mm)：202●騒音値(dB)：-●消費電力(W)：50●サーマルプロテクタ付●ケミカルタイプ●到達圧力(KPa)：1.0●吸排気管径(mm)：O.D.φ9×I.D.φ6(G1/4)●最大寸法(mm)：142(W)×288.5(L)×202(H)●電源コード長さ：1.8m●一台から異電圧に別作対応(要相談)●本機は有機溶剤や腐食性ガスの吸引に対応することを目的に開発された真空ポンプです。自動生産ラインなどでの24時間連続運転や中間圧力での連続運転で使用した場合、短期間でダイアフラムが破損することがあります。

商品コード：

2500201516143

●接ガス部にPTFEなどの耐食性に優れた部品を使用した、ケミカルタイプのダイアフラム型真空ポンプです。●ロータリーエバポレーター。●真空濃縮、真空ろ過、遠心分離。●真空乾燥。●医療機器、製薬用機器。●特殊ガス置換。●分析機器、理化学機器。●到達圧力(Pa)：1.0×10[[の3乗]]●排気速度(L/min)50/60Hz：40/46●吸気口径(mm)：10●電源(V)：単相100●幅(mm)：155●奥行(mm)：336.5●高さ(mm)：217●騒音値(dB)：-●消費電力(W)：100●サーマルプロテクタ付●ケミカルタイプ●到達圧力(KPa)：1.0●吸排気管径(mm)：O.D.φ9×I.D.φ6(G1/4)●最大寸法(mm)：142(W)×288.5(L)×202(H)●電源コード長さ：1.8m●一台から異電圧に別作対応(要相談)●本機は有機溶剤や腐食性ガスの吸引に対応することを目的に開発された真空ポンプです。自動生産ラインなどでの24時間連続運転や中間圧力での連続運転で使用した場合、短期間でダイアフラムが破損することがあります。

商品コード：

2500201516174

●接ガス部にPTFEなどの耐食性に優れた部品を使用した、ケミカルタイプのダイアフラム型真空ポンプです。●ロータリーエバポレーター。●真空濃縮、真空ろ過、遠心分離。●真空乾燥。●医療機器、製薬用機器。●特殊ガス置換。●分析機器、理化学機器。●到達圧力(Pa)：1.0×10[[の3乗]]●排気速度(L/min)50/60Hz：60/70●吸気口径(mm)：14●電源(V)：単相100●幅(mm)：158●奥行(mm)：340.0●高さ(mm)：242●騒音値(dB)：-●消費電力(W)：200●サーマルプロテクタ付●ケミカルタイプ●到達圧力(KPa)：1.0●吸排気管径(mm)：O.D.φ9×I.D.φ6(G1/4)●最大寸法(mm)：142(W)×288.5(L)×202(H)●電源コード長さ：1.8m●一台から異電圧に別作対応(要相談)●本機は有機溶剤や腐食性ガスの吸引に対応することを目的に開発された真空ポンプです。自動生産ラインなどでの24時間連続運転や中間圧力での連続運転で使用した場合、短期間でダイアフラムが破損することがあります。

商品コード：

2500201516198

型番…40082H●適合品番…EA104TD、TE●R410Aチャージホース用●入数…6個●サブ画像1は2007年度カタログ画像(モデルチェンジ前)になります（2006まで）●梱包サイズ:100×5×120●梱包重量7g

商品コード：

4518340466210

型番…RP7220S●サイトグラス付●圧力計…-0.1～3.5MPa●連成計…-0.1～2.5MPa●接続ポート径…UNF7/16-20(1/4”フレア)●チャージホース…100cm×3本●ボールバルブ式の為、90°開閉でバルブ操作が行えます。●ゼロ調節ねじ付●ゲージ径…φ68mm(耐振カバー付)●コントロールバルブ…2個付●梱包サイズ:400×340×130●梱包重量2370g

商品コード：

4518340516083

型番…RP1201●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…100cm●色…赤・青・黄●入数…各色1本●梱包サイズ:290×230×20●梱包重量480g

商品コード：

4518340516120

型番…RP1231●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…100cm●色…赤●重量…170g●入数…1本●梱包サイズ:260×210×20●梱包重量167g

商品コード：

4518340516137

型番…RP1211●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…100cm●色…青●重量…170g●入数…1本●梱包サイズ:260×210×20●梱包重量165g

商品コード：

4518340516144

型番…RP1221●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…100cm●色…黄●重量…170g●入数…1本●梱包サイズ:260×210×20●梱包重量172g

商品コード：

4518340516151

型番…RP1202●ねじサイズ…UNF7/16-20(1/4”フレア)●全長…150cm●色…赤・青・黄●入数…各色1本●梱包サイズ:260×210×20●梱包重量570g

商品コード：

4518340516168
