工作機械用クランプ

●水平レバー・下方押え型●締付能力…20kg●バー開き角度…55度●ハンドル開き角度…60度●クランプ部…六角ボルト頭(M4×25mm)●サイズ…24.5×67.3×21(H)mm●取付金具…24.5×24mm●取付穴…4箇所●重量…25.5g●ビニールグリップ付●梱包サイズ:75×25×150●梱包重量25.5g

商品コード：

4518340703001

●水平レバー・下方押え型●締付能力…30kg●バー開き角度…72度●ハンドル開き角度…74度●クランプ部…六角ボルト頭(M4×40mm)●サイズ…30×110.5×34(H)mmmm●取付金具…30×37mm●取付穴…φ4.5mm×4箇所●重量…100g●ビニールグリップ付●梱包サイズ:80×30×150●梱包重量100g

商品コード：

4518340703018

●水平レバー・下方押え型●締付能力…500kg●バー開き角度…66度●ハンドル開き角度…83度●クランプ部…六角ボルト頭(M10×65mm)●サイズ…69.5×270×58.1(H)mm●取付金具…69.5×58mm●取付穴…φ10.5mm×4箇所●重量…635g●プラスチックグリップ付●梱包サイズ:270×70×140●梱包重量635g

商品コード：

4518340703049

●水平レバー・下方押え型●締付能力…630kg●バー開き角度…94度●ハンドル開き角度…94度●クランプ部…六角ボルト頭(1/2”×75mm)●サイズ…71×319×95.1(H)mm●取付金具…71×83mm●取付穴…φ9.5mm×4箇所●重量…1465g●プラスチックグリップ付●梱包サイズ:305×70×200●梱包重量1470g

商品コード：

4518340703056

●水平レバー・側面取付型●締付能力…280kg●バー開き角度…80度●ハンドル開き角度…80度●クランプ部…六角ボルト頭(M8×65mm)●材質…スチール、亜鉛メッキ●サイズ…44(W)×252.8(L)×91(H)mm●取付金具…44×38mm●取付穴…φ7mm×4箇所●重量…435g●プラスチックグリップ付●梱包サイズ:305×45×140●梱包重量435g

商品コード：

4518340703063

●Ｆ型・下方押え型●締付能力…340kg●ジョー部分開き角度…90度●ハンドル開き角度…50度●最大開口幅…30mm●クランプ部…六角ボルト頭(1/2”-12THD)●材質…スチール、亜鉛メッキ●サイズ…19(W)×74.6(L)×210(H)mm●重量…500ｇ●ビニールグリップ付●梱包サイズ:305×20×140●梱包重量517g

商品コード：

4518340703070

●プッシュプル・横押え型●締付能力…136kg●ハンドル開き角度…180度●ストローク…32mm●サイズ…56×140.5×81.6(H)mm●取付金具…56×90.2mm●取付穴…φ5.5mm×4箇所●重量…300g●ビニールグリップ付●梱包サイズ:225×55×140●梱包重量300g

商品コード：

4518340703087

●プッシュプル・横押え型●締付能力…180kg●ストローク…30mm●ハンドル開き角度…145°●材質…スチール、亜鉛メッキ●サイズ…50×125×98(H)mm●取付金具…50×83mm●取付穴…φ6.5mm×4箇所●重量…345g●梱包サイズ:300×36×138●梱包重量345g

商品コード：

4518340703094

●プッシュプル・横押え型●締付能力…364kg●ストローク…41mm●クランプ部…六角ボルト頭(M10×50mm)●材質…スチール、亜鉛メッキ●サイズ…57.2×171.3×122(H)mm●取付金具…57.2×57.2mm●取付穴…φ8.7mm×4箇所●重量…800g●ビニールグリップ付●梱包サイズ:305×60×140●梱包重量800g

商品コード：

4518340703100

●プッシュプル・横押え型●締付能力…680kg●ストローク…60mm●ハンドRつ開き角度…45度●クランプ部…六角ボルト頭(M12×50mm)●サイズ…71.4×235.6×142(H)mm●取付金具…71.4×73.2mm●取付穴…φ8.3×4箇所、φ16mm×4箇所●ベースはダクタイル鋳鉄●重量…1480g●ビニールグリップ付●梱包サイズ:310×70×185●梱包重量1480g

商品コード：

4518340703117

●プッシュプル型●締付能…91kg●ストローク…20.3mm●ハンドル回転…360度●ハンドル開き角度…88度・83度●適応サイズ…φ16mm、厚み：6mm以下●クランプ部…六角ボルト頭(M16×P1.5)●サイズ…24×64.3×78（Ｈ）mm●重量…113g●梱包サイズ:120×26×80●梱包重量113g

商品コード：

4518340703131

●プッシュプル型●締付能…136kg●ストローク…40mm●ハンドル回転…360度●ハンドル開き角度…186度●適応サイズ…φ20mm厚み：8mm以下●クランプ部…六角ボルト頭(M8×P1.25)●サイズ…28.6×150×98(H)mm●重量…270g●梱包サイズ:150×30×130●梱包重量270g

商品コード：

4518340703148

●プッシュプル型●締付能…318kg●ストローク…66.7mm●ハンドル回転…360度●適応サイズ…φ27mm厚み：14mm以下●クランプ部…六角ボルト頭(M10×50)●サイズ…40×169.2×143(H)mm●重量…690g●梱包サイズ:220×45×140●梱包重量690g

商品コード：

4518340703155

●ラッチ型・横フック型●材質…スチール(亜鉛メッキ)●締付能力…170kg●サイズ…49.2×211×36.5(H)mm●取付金具…49.2×38.1mm●取付穴…φ5.6mm×4箇所●フック径…8mm●重量…270g●フックの長さ調整が可能です。●梱包サイズ:220×50×140●梱包重量270g

商品コード：

4518340703162

●ラッチ型・横フック型●材質…スチール(亜鉛メッキ)●締付能力…340kg●サイズ…65.7×289×58.1(H)mm●取付金具…65.7×47.6mm●取付穴…φ8.7mm×4箇所●フック径…9.5mm●重量…624g●梱包サイズ:305×51×180●梱包重量624g

商品コード：

4518340703179

●ラッチ型・横フック型●材質…スチール(亜鉛メッキ)●締付能力…450kg●サイズ…85.7×339×66.7(H)mm●取付金具…85.7×54mm●取付穴…φ10.3mm×4箇所●フック径…12.7mm●重量…1130g●梱包サイズ:325×86×207●梱包重量1130g

商品コード：

4518340703186

●縦ラッチ型●材質…スチール亜鉛メッキ●締付能力…225kg●サイズ…35×81×87(H)mm●取付金具…35×26mm●取付穴…φ5.3mm4箇所●重量…113g●梱包サイズ:75×35×140●梱包重量113g

商品コード：

4518340703193

●横ラッチ型●材質…スチール（亜鉛メッキ）●ハンドルPVC樹脂コーティング●締付能力…163kg●サイズ…28.2×77×31.3(H)mm●取付金具…28.2×26.2mm●取付穴…φ4.4mm6箇所●環の全長…55mm●重量…70g●環の長さを前後5mm調節可能です●梱包サイズ:75×24×150●梱包重量70g

商品コード：

4518340703209

型番…KRS-045●最高高(mm)…82●最低高(mm)…49●耐荷重(kN)…9.81●サイズ(mm)…本体：φ45受面：φ50●材質…鉄●加工、測定などにおけるワーク中空部の支えに好適です。●可動ボルトの回転に合わせて支えボルトが上下するため、伸縮上下動がスピーディーかつ片手で操作できます。●支えボルトが回転しないため、ワーク接触時の傷付きが防げます。●ツマミを締めるだけで、可動・支えボルトが同時にロックできるため、作業効率がアップします。●梱包サイズ:64×65×65●梱包重量506g

商品コード：

4550061888698

●適合ねじ…M8●サイズ…A：12mm、B：25mm、C：60mm、D：13mm、E：22mm●材質…焼入鋼（耐摩耗仕上）●重量…100g●ステップブロックとの併用に。●ステップブロックと組み合わせて使用できます。●梱包サイズ:61×93×13●梱包重量108g

商品コード：

4550061955413

●適合ねじ…M6●サイズ…A：12mm、B：19mm、C：60mm●材質…焼入鋼（耐摩耗仕上）●重量…60g●プレス加工での取り付けに。●梱包サイズ:57×101×13●梱包重量66g

商品コード：

4550061955628

●適合ねじ…M8●サイズ…A：15mm、B：25mm、C：80mm●材質…焼入鋼（耐摩耗仕上）●重量…140g●プレス加工での取り付けに。●梱包サイズ:46×97×21●梱包重量146g

商品コード：

4550061955635

●サイズ…A：32mm、B1：9mm、B2：16mm●重量…8g●適合ねじ…M6●硬度…HRC32～39●材質…焼入鋼●入数…1個●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:46×33×5●梱包重量6g

商品コード：

4550061955642

●サイズ…A：40mm、B1：9mm、B2：20mm●適合ねじ…M6●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…9g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:45×36×5●梱包重量8g

商品コード：

4550061955659

●サイズ…A：50mm、B1：9mm、B2：30mm●適合ねじ…M6●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…11g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:71×40×7●梱包重量8g

商品コード：

4550061955666

●サイズ…A：63mm、B1：9mm、B2：40mm●適合ねじ…M6●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…14g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:72×38×4●梱包重量10g

商品コード：

4550061955673

●サイズ…A：80mm、B1：9mm、B2：50mm●適合ねじ…M6●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…18g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:72×29×5●梱包重量12g

商品コード：

4550061955680

●サイズ…A：40mm、B1：11mm、B2：20mm●適合ねじ…M8●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…10g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:65×39×7●梱包重量14g

商品コード：

4550061955895

●サイズ…A：63mm、B1：11mm、B2：40mm●適合ねじ…M8●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…20g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:73×32×7●梱包重量22g

商品コード：

4550061955901

●サイズ…A：80mm、B1：11mm、B2：50mm●適合ねじ…M8●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…25g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:79×40×7●梱包重量24g

商品コード：

4550061955918

●サイズ…A：100mm、B1：11mm、B2：63mm●適合ねじ…M8●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…30g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:99×33×12●梱包重量30g

商品コード：

4550061955925

●サイズ…A：125mm、B1：11mm、B2：75mm●適合ねじ…M8●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…36g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:123×37×8●梱包重量38g

商品コード：

4550061955932

●サイズ…A：160mm、B1：11mm、B2：100mm●適合ねじ…M8●硬度…HRC32～39●材質…焼入鋼●入数…1個●重量…45g●転造ねじ製造により、高い締付力を持ち長寿命です。●梱包サイズ:159×37×8●梱包重量50g

商品コード：

4550061955949

●適合ねじ…M6●サイズ…A：10mm、B：20mm、C：50mm、D：10mm、E：20mm●材質…焼入鋼（耐摩耗仕上）●重量…63g●平行を保つので、精度を要す精密治具に●ステップブロックを組み合わせて使用できます。●梱包サイズ:45×99×12●梱包重量66g

商品コード：

4550061957141

●適合ねじ…M8●サイズ…A：12mm、B：25mm、C：60mm、D：13mm、E：22mm●材質…焼入鋼（耐摩耗仕上）●重量…113g●平行を保つので、精度を要す精密治具に●ステップブロックを組み合わせて使用できます。●梱包サイズ:49×93×20●梱包重量120g

商品コード：

4550061957479

●適合ねじ…M6●サイズ…A：10mm、B：20mm、C：50mm、D：10mm、E：20mm●材質…焼入鋼（耐摩耗仕上）●重量…55g●ステップブロックとの併用に。●ステップブロックと組み合わせて使用できます。●梱包サイズ:52×100×11●梱包重量64g

商品コード：

4550061957486

●材質…焼入鋼●適合T溝…16●硬度…HRC22～32●適合ねじ…M14●Aサイズ…63mm●Bサイズ…45mm●Cサイズ…25mm●Dサイズ…9mm●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:65×100×25●梱包重量117g

商品コード：

4548745160857

●材質…焼入鋼●適合T溝…16●適合ねじ…M14●Aサイズ…80mm●Bサイズ…55mm●Cサイズ…25mm●Dサイズ…9mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:80×120×25●梱包重量134g

商品コード：

4548745160871

●材質…焼入鋼●適合T溝…16●適合ねじ…M14●Aサイズ…100mm●Bサイズ…65mm●Cサイズ…25mm●Dサイズ…9mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:50×140×25●梱包重量152g

商品コード：

4548745160888

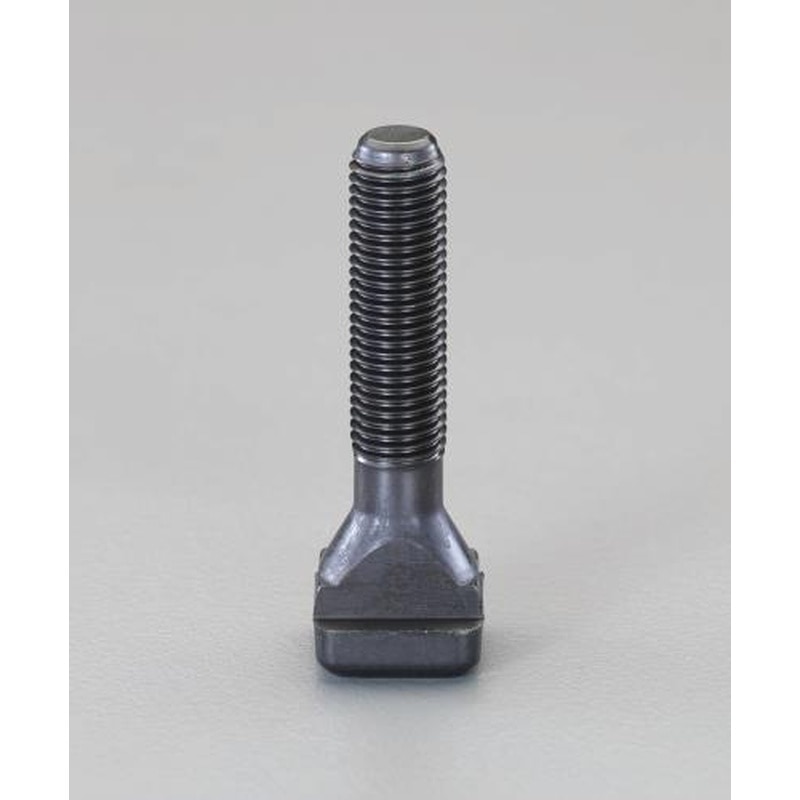

●材質…焼入鋼●適合T溝…16●適合ねじ…M14●Aサイズ…125mm●Bサイズ…75mm●Cサイズ…25mm●Dサイズ…9mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:50×175×25●梱包重量177g

商品コード：

4548745160895

●材質…焼入鋼、耐摩耗仕上●ステップブロックと組み合わせて使用できます。●適合ねじ幅…M10●サイズ…A：15mmB：30mmC：80mmD：15mmE：30mm●重量…200g●梱包サイズ:110×15×50●梱包重量200g

商品コード：

4548745160956

●材質…焼入鋼●適合T溝…16●適合ねじ…M16●Aサイズ…200mm●Bサイズ…125mm●Cサイズ…25mm●Dサイズ…9mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:50×255×25●梱包重量313g

商品コード：

4548745161120

●材質…焼入鋼●適合T溝…16●適合ねじ…M16●Aサイズ…250mm●Bサイズ…140mm●Cサイズ…25mm●Dサイズ…9mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:50×300×35●梱包重量380g

商品コード：

4548745161137

●材質…焼入鋼●適合T溝…18●適合ねじ…M16●Aサイズ…63mm●Bサイズ…45mm●Cサイズ…28mm●Dサイズ…10mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:120×25×50●梱包重量157g

商品コード：

4548745161144

●材質…焼入鋼●適合T溝…18●適合ねじ…M16●Aサイズ…80mm●Bサイズ…55mm●Cサイズ…28mm●Dサイズ…10mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:130×28×65●梱包重量180g

商品コード：

4548745161151

●材質…焼入鋼●適合T溝…18●適合ねじ…M16●Aサイズ…100mm●Bサイズ…65mm●Cサイズ…28mm●Dサイズ…10mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:65×165×29●梱包重量207g

商品コード：

4548745161168

●材質…焼入鋼●適合T溝…18●適合ねじ…M16●Aサイズ…125mm●Bサイズ…85mm●Cサイズ…28mm●Dサイズ…10mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:180×28×70●梱包重量238g

商品コード：

4548745161175

●材質…焼入鋼●適合T溝…18●適合ねじ…M16●Aサイズ…160mm●Bサイズ…100mm●Cサイズ…28mm●Dサイズ…10mm●硬度…HRC22～32●Tスロット溝に差し込んで御利用下さい。●転造ねじ製造により、高い締付力を持ち長寿命です●梱包サイズ:210×33×65●梱包重量278g

商品コード：

4548745161182

●材質…焼入鋼、耐摩耗仕上●ステップブロックと組み合わせて使用できます。●適合ねじ幅…M12・M14●サイズ…A：20mmB：40mmC：100mmD：21mmE：40mm●重量…450g●梱包サイズ:170×21×80●梱包重量450g

商品コード：

4548745161199

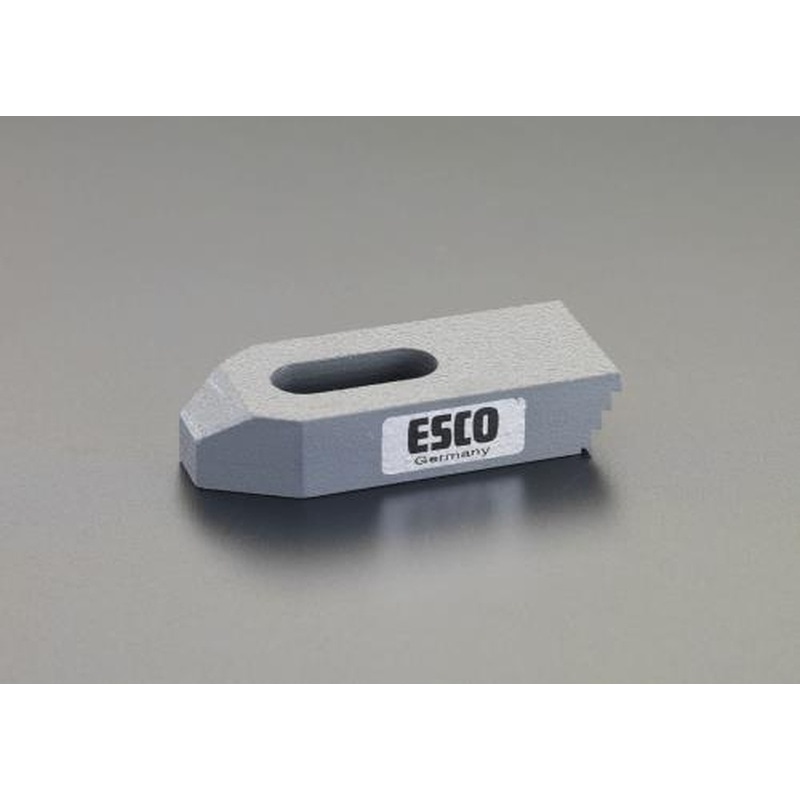

●材質…焼入鋼、耐摩耗仕上●ステップブロックと組み合わせて使用できます。●適合ねじ幅…M16・M18●サイズ…A：25mmB：50mmC：125mmD：26mmE：45mm●重量…900g●梱包サイズ:160×25×80●梱包重量900g

商品コード：

4548745161205
