配管支持金具

●組式で両方に広がります。●パイプを固定したり自在に動かしたりできます。●パイプを吊り、固定するバンド。●鋼管用。●塩ビ管用（VP40～250A）●適合管外径D：20A●適合管外径（mm）：27.2●寸法（mm）t：1.2●寸法（mm）W：25●寸法（mm）B：27●寸法（mm）C：25●寸法（mm）d：W3/8●羽子板BTなど組み合せて使用可能●材質／仕上：スチール（SPHC）●原産国：中国●コード番号：282-0943●こちらの商品は事業者様向け商品です。

商品コード：

2500100677983

●建築内装の軽量鋼間柱や､壁面を壊さずに取付が可能です｡●下穴から水平に差し込んで､壁裏側の本体が垂直に立ち､壁面と取付物をしっかり固定することができます｡●寸切ボルトでもOKです｡●中空壁用●給排水・ガス工事：衛生器具・ガス給油管配管支持など●冷暖房工事：エアコンダクト工事支持など●電気工事：集合計器盤、メーター盤、メーターボックス、照明器具、VEモール、メタリックモールボックスなど●建築工事：内装間仕切り、アコーディオンレール取付、通路階段手受け金具の取付など

商品コード：

2500205163121

●便利な穴あきチャンネルです｡●高精度プレスにより正確な穴あけ加工をしています｡●ロールフォーミングによる曲げ加工で､正しい等辺､直角､直線の仕上がりです｡●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm):29.2●長さ(mm):1800●厚さ(mm):1.6●穴幅(mm):7●高さ(mm):11●高さ11mm●鋼板●表面処理:三価クロメート

商品コード：

2500205817062

サイズ：

●幅(mm):29.2

●便利な穴あきチャンネルです｡●高精度プレスにより正確な穴あけ加工をしています｡●ロールフォーミングによる曲げ加工で､正しい等辺､直角､直線の仕上がりです｡●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm):30.6●長さ(mm):1800●厚さ(mm):2.3●穴幅(mm):10●高さ(mm):11●高さ11mm●鋼板●表面処理:三価クロメート

商品コード：

2500205817123

サイズ：

●幅(mm):30.6

●仮止め可能の簡単施工です。●電線などの配線・固定にご使用いただけます●寸法：3/4●内幅：8mm●釘長：19mm●適応電線：2.0mm2×2c

商品コード：

2500201909174

●ゴムライナー(TPEゴム)は振動を吸収し、パイプやケーブルの擦り傷を防ぎます。●特別な補強リブを持ち変形しません。●ゴムライナー(ＴＰＥゴム)はＵＶとオゾン抵抗があります。●様々な産業のパイプ、ホース、ケーブルや集合ケーブルの固定に。●最小締付時φ(mm)：16●フローバルJCS鉄Pクリップ22400168●バンド:マイルドスチール●ゴムライナー:TPEゴム

商品コード：

2500201958837

●ゴムライナー(TPEゴム)は振動を吸収し、パイプやケーブルの擦り傷を防ぎます。●特別な補強リブを持ち変形しません。●ゴムライナー(ＴＰＥゴム)はＵＶとオゾン抵抗があります。●様々な産業のパイプ、ホース、ケーブルや集合ケーブルの固定に。●最小締付時φ(mm)：10●フローバルJCSステンレスPクリップ22100135●バンド:ＳＵＳ304相当●ゴムライナー:TPEゴム

商品コード：

2500201958844

●ゴムライナー(TPEゴム)は振動を吸収し、パイプやケーブルの擦り傷を防ぎます。●特別な補強リブを持ち変形しません。●ゴムライナー(ＴＰＥゴム)はＵＶとオゾン抵抗があります。●様々な産業のパイプ、ホース、ケーブルや集合ケーブルの固定に。●最小締付時φ(mm)：12●フローバルJCSステンレスPクリップ22100136●バンド:ＳＵＳ304相当●ゴムライナー:TPEゴム

商品コード：

2500201958851

●ゴムライナー(TPEゴム)は振動を吸収し、パイプやケーブルの擦り傷を防ぎます。●特別な補強リブを持ち変形しません。●ゴムライナー(ＴＰＥゴム)はＵＶとオゾン抵抗があります。●様々な産業のパイプ、ホース、ケーブルや集合ケーブルの固定に。●最小締付時φ(mm)：16●フローバルJCSステンレスPクリップ22100138●バンド:ＳＵＳ304相当●ゴムライナー:TPEゴム

商品コード：

2500201958868

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：25●長さ(mm)：1800●厚さ(mm)：2.3●摘要：S(片面穴)●穴幅(mm)：7●鋼板●表面処理:三価クロメート

商品コード：

2500202076684

サイズ：

●幅：２５ｍｍ●長さ：１８００ｍｍ●厚さ：２．３ｍｍ●穴幅：７ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：25●長さ(mm)：1800●厚さ(mm)：2.3●摘要：Ｗ(両面穴)●穴幅(mm)：7●鋼板●表面処理:三価クロメート

商品コード：

2500202076691

サイズ：

●幅：２５ｍｍ●長さ：１８００ｍｍ●厚さ：２．３ｍｍ●穴幅：７ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：30●長さ(mm)：2400●厚さ(mm)：3.2●摘要：Ｓ(片面穴)●穴幅(mm)：8.3●鋼板●表面処理:三価クロメート

商品コード：

2500202077292

サイズ：

●幅：３０ｍｍ●長さ：２４００ｍｍ●厚さ：３．２ｍｍ●穴幅：８．３ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：30●長さ(mm)：2400●厚さ(mm)：3●摘要：Ｓ(片面穴)●穴幅(mm)：8.3●ステンレス(SUS304)

商品コード：

2500202077308

サイズ：

●幅：３０ｍｍ●長さ：２４００ｍｍ●厚さ：３ｍｍ●穴幅：８．３ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：30●長さ(mm)：2400●厚さ(mm)：3.2●摘要：Ｗ(両面穴)●穴幅(mm)：8.3●鋼板●表面処理:三価クロメート

商品コード：

2500202077322

サイズ：

●幅：３０ｍｍ●長さ：２４００ｍｍ●厚さ：３．２ｍｍ●穴幅：８．３ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：30●長さ(mm)：2400●厚さ(mm)：3●摘要：Ｗ(両面穴)●穴幅(mm)：8.3●ステンレス(SUS304)

商品コード：

2500202077339

サイズ：

●幅：３０ｍｍ●長さ：２４００ｍｍ●厚さ：３ｍｍ●穴幅：８．３ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：30●長さ(mm)：2400●厚さ(mm)：3.2●摘要：Ｗ(両面穴)●穴幅(mm)：8.3●鋼板●表面処理:溶融亜鉛メッキ

商品コード：

2500202077346

サイズ：

●幅：３０ｍｍ●長さ：２４００ｍｍ●厚さ：３．２ｍｍ●穴幅：８．３ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：40●長さ(mm)：2400●厚さ(mm)：3●摘要：ＳＰ(片面穴・釘穴付)●穴幅(mm)：11●ステンレス(SUS304)

商品コード：

2500202078060

サイズ：

●幅：４０ｍｍ●長さ：２４００ｍｍ●厚さ：３ｍｍ●穴幅：１１ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：40●長さ(mm)：2400●厚さ(mm)：3.2●摘要：Ｓ(片面穴)●穴幅(mm)：11●鋼板●表面処理:溶融亜鉛メッキ

商品コード：

2500202078077

サイズ：

●幅：４０ｍｍ●長さ：２４００ｍｍ●厚さ：３．２ｍｍ●穴幅：１１ｍｍ

●現場でカットして長さを調節できます。●空調ダクト、電気配線などの支持材に。●全長H(mm)：400●厚さ(mm)：3.2●サイズ：40×40×3.2mm●ユニクロ仕上げ●スチール

商品コード：

2500202078107

サイズ：

●全長Ｈ：４００ｍｍ●厚さ：３．２ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：40●長さ(mm)：2400●厚さ(mm)：3●摘要：ＷＰ(両面穴・釘穴付)●穴幅(mm)：11●ステンレス(SUS304)

商品コード：

2500202078114

サイズ：

●幅：４０ｍｍ●長さ：２４００ｍｍ●厚さ：３ｍｍ●穴幅：１１ｍｍ

●便利な穴あきアングルです。●高精度プレスにより正確な穴あけ加工をしています。●ロールフォーミングによる曲げ加工で、正しい等辺、直角、直線の仕上がりです。●電気工事、配管工事、各種架台、棚など用途は無限●幅(mm)：40●長さ(mm)：2400●厚さ(mm)：3●摘要：Ｗ(両面穴)●穴幅(mm)：11●ステンレス(SUS304)

商品コード：

2500202078121

サイズ：

●幅：４０ｍｍ●長さ：２４００ｍｍ●厚さ：３ｍｍ●穴幅：１１ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：24●P(mm)：46●呼び径A：10●取付穴径(mm)：6●長さ(mm)：64●適合管径(mm)：17.3●ピッチ(mm)：46●ポリプロピレン(PP)

商品コード：

2500202455113

サイズ：

●幅：２５ｍｍ●厚さ：２４ｍｍ●Ｐ：４６ｍｍ●取付穴径：６ｍｍ●長さ：６４ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：25●P(mm)：46●呼び径A：13●色：グレー●取付穴径(mm)：6●長さ(mm)：64●適合管径(mm)：18.0●ピッチ(mm)：46●ポリプロピレン(PP)

商品コード：

2500202455120

サイズ：

●幅：２５ｍｍ●厚さ：２５ｍｍ●Ｐ：４６ｍｍ●取付穴径：６ｍｍ●長さ：６４ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：31●P(mm)：46●呼び径A：15●取付穴径(mm)：6●長さ(mm)：64●適合管径(mm)：21.7●ピッチ(mm)：46●ポリプロピレン(PP)

商品コード：

2500202455137

サイズ：

●幅：２５ｍｍ●厚さ：３１ｍｍ●Ｐ：４６ｍｍ●取付穴径：６ｍｍ●長さ：６４ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：31●P(mm)：46●呼び径A：16●色：グレー●取付穴径(mm)：6●長さ(mm)：64●適合管径(mm)：22.0●ピッチ(mm)：46●ポリプロピレン(PP)

商品コード：

2500202455144

サイズ：

●幅：２５ｍｍ●厚さ：３１ｍｍ●Ｐ：４６ｍｍ●取付穴径：６ｍｍ●長さ：６４ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：35●P(mm)：51●呼び径A：20●取付穴径(mm)：6●長さ(mm)：69●適合管径(mm)：27.2●ピッチ(mm)：51●ポリプロピレン(PP)

商品コード：

2500202455151

サイズ：

●幅：２５ｍｍ●厚さ：３５ｍｍ●Ｐ：５１ｍｍ●取付穴径：６ｍｍ●長さ：６９ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：33●P(mm)：51●呼び径A：20●色：グレー●取付穴径(mm)：6●長さ(mm)：69●適合管径(mm)：26.0●ピッチ(mm)：51●ポリプロピレン(PP)

商品コード：

2500202455168

サイズ：

●幅：２５ｍｍ●厚さ：３３ｍｍ●Ｐ：５１ｍｍ●取付穴径：６ｍｍ●長さ：６９ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：25●取付穴径(mm)：6●長さ(mm)：80●適合管径(mm)：34●ポリプロピレン(PP)

商品コード：

2500202455175

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：６ｍｍ●長さ：８０ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：25●取付穴径(mm)：6.5●長さ(mm)：80●適合管径(mm)：32●ポリプロピレン(PP)

商品コード：

2500202455182

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：６．５ｍｍ●長さ：８０ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：30●取付穴径(mm)：6.5●長さ(mm)：90●適合管径(mm)：38●ポリプロピレン(PP)

商品コード：

2500202455199

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：６．５ｍｍ●長さ：９０ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：32●取付穴径(mm)：6●長さ(mm)：90●適合管径(mm)：42.7●ポリプロピレン(PP)

商品コード：

2500202455205

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：６ｍｍ●長さ：９０ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：40●取付穴径(mm)：6●長さ(mm)：100●適合管径(mm)：48.6●ポリプロピレン(PP)

商品コード：

2500202455212

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：６ｍｍ●長さ：１００ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：40●取付穴径(mm)：6.5●長さ(mm)：100●適合管径(mm)：48●ポリプロピレン(PP)

商品コード：

2500202455229

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：６．５ｍｍ●長さ：１００ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●ガス管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：50●取付穴径(mm)：7●長さ(mm)：120●適合管径(mm)：60.5●ポリプロピレン(PP)

商品コード：

2500202455236

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：７ｍｍ●長さ：１２０ｍｍ

●取り付け面に接触しないため、管の腐食を防ぎます。●VP管用に。●立て管、床配管、壁配管に。●幅(mm)：25●厚さ(mm)：5●呼び径A：50●取付穴径(mm)：7●長さ(mm)：120●適合管径(mm)：60●ポリプロピレン(PP)

商品コード：

2500202455243

サイズ：

●幅：２５ｍｍ●厚さ：５ｍｍ●取付穴径：７ｍｍ●長さ：１２０ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：82●適合配管サイズネオドレンパイプ：-●適合配管サイズVP管：25●適合配管サイズ被覆銅管10mm：12.7●適合配管サイズ被覆銅管20mm：-●L1(mm)：74●L2(mm)：59●A(mm)：32●本体材厚(mm)：1.2●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929515

サイズ：

●Ｈ：８２ｍｍ●Ｌ１：７４ｍｍ●Ｌ２：５９ｍｍ●Ａ：３２ｍｍ

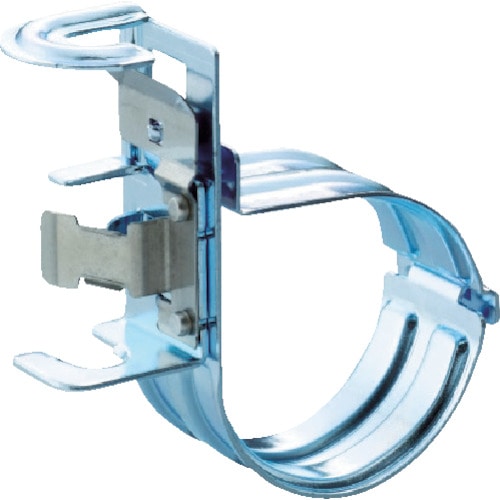

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：80●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP13+(PMQ-13)●適合配管サイズネオドレンパイプ：NDD-20N●適合配管サイズVP管：30●適合配管サイズ被覆銅管10mm：19.05●適合配管サイズ被覆銅管20mm：-●L1(mm)：75●L2(mm)：63●A(mm)：38●本体材厚(mm)：1.2●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929522

サイズ：

●Ｈ：８０ｍｍ●Ｌ１：７５ｍｍ●Ｌ２：６３ｍｍ●Ａ：３８ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：83●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP16+(PMQ-16)●適合配管サイズネオドレンパイプ：NDD-25N●適合配管サイズVP管：-●適合配管サイズ被覆銅管10mm：22.22●適合配管サイズ被覆銅管20mm：-●L1(mm)：81●L2(mm)：69●A(mm)：44●本体材厚(mm)：1.2●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929539

サイズ：

●Ｈ：８３ｍｍ●Ｌ１：８１ｍｍ●Ｌ２：６９ｍｍ●Ａ：４４ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：85●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP20+(PMQ-20)●適合配管サイズネオドレンパイプ：NDD-304N●適合配管サイズVP管：40●適合配管サイズ被覆銅管10mm：28.58●適合配管サイズ被覆銅管20mm：9.52●L1(mm)：85●L2(mm)：73●A(mm)：48●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929546

サイズ：

●Ｈ：８５ｍｍ●Ｌ１：８５ｍｍ●Ｌ２：７３ｍｍ●Ａ：４８ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：87●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP25+(PMQ-25)●適合配管サイズネオドレンパイプ：-●適合配管サイズVP管：-●適合配管サイズ被覆銅管10mm：31.75●適合配管サイズ被覆銅管20mm：12.7●L1(mm)：89●L2(mm)：77●A(mm)：52●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929577

サイズ：

●Ｈ：８７ｍｍ●Ｌ１：８９ｍｍ●Ｌ２：７７ｍｍ●Ａ：５２ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：91●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP30+(PMQ-30)●適合配管サイズネオドレンパイプ：NDD-404N●適合配管サイズVP管：50●適合配管サイズ被覆銅管10mm：38.1●適合配管サイズ被覆銅管20mm：22.22●L1(mm)：97●L2(mm)：85●A(mm)：60●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929584

サイズ：

●Ｈ：９１ｍｍ●Ｌ１：９７ｍｍ●Ｌ２：８５ｍｍ●Ａ：６０ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：98●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP40+(PMQ-40)●適合配管サイズ被覆銅管10mm：44.5●適合配管サイズ被覆銅管20mm：28.58●L1(mm)：105●L2(mm)：94●A(mm)：68●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929591

サイズ：

●Ｈ：９８ｍｍ●Ｌ１：１０５ｍｍ●Ｌ２：９４ｍｍ●Ａ：６８ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：127●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP50+(PMQ-50)●適合配管サイズネオドレンパイプ：NDD-504N●適合配管サイズVP管：-●適合配管サイズ被覆銅管10mm：50.8●適合配管サイズ被覆銅管20mm：38.1●L1(mm)：118●L2(mm)：106●A(mm)：80●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929607

サイズ：

●Ｈ：１２７ｍｍ●Ｌ１：１１８ｍｍ●Ｌ２：１０６ｍｍ●Ａ：８０ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：155●L1(mm)：103●L2(mm)：90.5●A(mm)：119●B(mm)：70●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：28.58×38.10～25.40×41.28/15.88×28.58●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930269

サイズ：

●Ｈ：１５５ｍｍ●Ｌ１：１０３ｍｍ●Ｌ２：９０．５ｍｍ●Ａ：１１９ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：159●L1(mm)：113●L2(mm)：100.5●A(mm)：123●B(mm)：80●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：31.75×38.10～34.92×44.45/19.05×38.10●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930276

サイズ：

●Ｈ：１５９ｍｍ●Ｌ１：１１３ｍｍ●Ｌ２：１００．５ｍｍ●Ａ：１２３ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：95●L1(mm)：70●L2(mm)：57.5●A(mm)：59●B(mm)：37●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10●適合サイズ(mm)銅管：6.35×9.52～6.35×12.70●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930405

サイズ：

●Ｈ：９５ｍｍ●Ｌ１：７０ｍｍ●Ｌ２：５７．５ｍｍ●Ａ：５９ｍｍ●Ｂ：３７ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：101●L1(mm)：70●L2(mm)：57.5●A(mm)：67●B(mm)：37●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10●適合サイズ(mm)銅管：6.35×15.88～9.52×15.88●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930436

サイズ：

●Ｈ：１０１ｍｍ●Ｌ１：７０ｍｍ●Ｌ２：５７．５ｍｍ●Ａ：６７ｍｍ●Ｂ：３７ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：112●L1(mm)：74●L2(mm)：61.5●A(mm)：76●B(mm)：41●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10●適合サイズ(mm)銅管：9.52×19.05～12.70×19.05●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930443

サイズ：

●Ｈ：１１２ｍｍ●Ｌ１：７４ｍｍ●Ｌ２：６１．５ｍｍ●Ａ：７６ｍｍ●Ｂ：４１ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：121●L1(mm)：84●L2(mm)：71.5●A(mm)：85●B(mm)：41●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10●適合サイズ(mm)銅管：12.70×22.22～19.05×28.58●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930450

サイズ：

●Ｈ：１２１ｍｍ●Ｌ１：８４ｍｍ●Ｌ２：７１．５ｍｍ●Ａ：８５ｍｍ●Ｂ：４１ｍｍ

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：128.5●L1(mm)：84●L2(mm)：71.5●A(mm)：92●B(mm)：51●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：19.05×25.40～19.05×28.58/6.35×9.52●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930467

サイズ：

●Ｈ：１２８．５ｍｍ●Ｌ１：８４ｍｍ●Ｌ２：７１．５ｍｍ●Ａ：９２ｍｍ
