配管支持金具

型番…SGKH-20●適合鋼材幅…75～200mm●鋼材厚…7～16mm迄●サイズ(W×D×H)mm…44×210×14●重量(g)…77●材質…SPHC・SK5●鋼材に取り付けたビームラックルを振動に対して、外れにくくするための補強金具です。●後付け可能！ビームラックルを外さずに取り付けできます。●EA440AF-36、-37を鋼材に取付けた際に振動ではずれにくくするための補助金具です。●梱包サイズ:40×208×14●梱包重量76g

商品コード：

4550061081648

型番…SGKH-15●適合鋼材幅…75～150mm●鋼材厚…7～16mm迄●サイズ(W×D×H)mm…44×155×14●重量(g)…67●材質…SPHC・SK5●鋼材に取り付けたビームラックルを振動に対して、外れにくくするための補強金具です。●後付け可能！ビームラックルを外さずに取り付けできます。●EA440AF-36、-37を鋼材に取付けた際に振動ではずれにくくするための補助金具です。●梱包サイズ:43×150×21●梱包重量68g

商品コード：

4550061081655

型番…A10154-0015●呼び径…1/2●サイズ…適合管外径：15.88㎜D：26㎜H：61mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:52×121×27●梱包重量70g

商品コード：

4550061317396

型番…A10154-0049●呼び径…(1)●サイズ…適合管外径：34.0㎜D：26㎜H：70mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:86×86×27●梱包重量80g

商品コード：

4550061317426

型番…A10154-0053●呼び径…1・1/4●サイズ…適合管外径：42.7㎜D：26㎜H：74mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:112×95×30●梱包重量100g

商品コード：

4550061317433

型番…A10154-0068●呼び径…1・1/2●サイズ…適合管外径：48.6㎜D：26㎜H：77mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:120×83×32●梱包重量106g

商品コード：

4550061317440

型番…A10154-0072●呼び径…2●サイズ…適合管外径：60.5㎜D：26㎜H：83mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:118×82×30●梱包重量116g

商品コード：

4550061317457

型番…A10338-0012●呼径…100●サイズ…適合管外径：103㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:153×117×35●梱包重量280g

商品コード：

4550061317495

型番…A10338-0027●呼径…125●サイズ…適合管外径：128㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:181×184×32●梱包重量334g

商品コード：

4550061317501

型番…A10338-0031●呼径…150●サイズ…適合管外径：153㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:211×179×36●梱包重量364g

商品コード：

4550061317518

型番…A10338-0046●呼径…200●サイズ…適合管外径：203㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:247×240×30●梱包重量482g

商品コード：

4550061317525

型番…A10338-0065●呼径…225●サイズ…適合管外径：228㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:243×328×59●梱包重量542g

商品コード：

4550061317532

型番…A10338-0070●呼径…250●サイズ…適合管外径：253㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:224×357×57●梱包重量596g

商品コード：

4550061317549

型番…A10338-0084●呼径…300●サイズ…適合管外径：303㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:245×358×64●梱包重量692g

商品コード：

4550061317556

型番…A10403-0046●高さ(mm)…100●穴径(mm)…9×14●幅…18mm●厚さ…2.7mm●つば径…35mm●ねじ径…W3/8”●材質…スチール（溶融亜鉛メッキ）●入数…2●立バンド用のねじ込み式取付足。●化粧座金が取り外し可能です。●アンカーやインサートに直接取付け可能。●梱包サイズ:149×55×33●梱包重量134g

商品コード：

4550061698860

型番…A10403-0031●高さ(mm)…75●穴径(mm)…9×14●幅…18mm●厚さ…2.7mm●つば径…35mm●ねじ径…W3/8”●材質…スチール（溶融亜鉛メッキ）●入数…2●立バンド用のねじ込み式取付足。●化粧座金が取り外し可能です。●アンカーやインサートに直接取付け可能。●梱包サイズ:118×60×37●梱包重量110g

商品コード：

4550061698907

型番…A10433-0026●径称…65A●適合径(mm)…68mm●材質…SPHC(電気亜鉛メッキ仕上)●サイズ…t：2.3mm、C：25mmG：φ5mm、P：107mm●入数…2●ねじ穴径…5mm●排水塩ビ管(SU管)用のサドルバンド●梱包サイズ:131×119×30●梱包重量202g

商品コード：

4550061723418

型番…A10433-0045●径称…75A●適合径(mm)…80●材質…SPHC(電気亜鉛メッキ仕上)●サイズ…t：2.3mm、C：25mmG：φ5mm、P：116mm●入数…2●ねじ穴径…5mm●排水塩ビ管(SU管)用のサドルバンド●梱包サイズ:137×134×30●梱包重量228g

商品コード：

4550061723425

型番…A10433-0050●径称…100A●適合径(mm)…106●材質…SPHC(電気亜鉛メッキ)●サイズ…t：2.3mm、C：25mmG：φ5mm、P：143mm●入数…2●ねじ穴径…5mm●排水塩ビ管(SU管)用のサドルバンド●梱包サイズ:172×215×29●梱包重量290g

商品コード：

4550061723432

型番…A10439-0020●呼径…50●適合径(mm)…75～76●サイズ(mm)…t：2.3C：25G：φ5P：106●材質…スチール（電気亜鉛メッキ）●入数…2●耐火二層管（FDP）用のサドルバンド。●パイプメーカーにより管外径が異なる場合があります。ご注意ください。●固定にはAピン、ビスなどをご使用ください。●梱包サイズ:95×165×30●梱包重量212g

商品コード：

4550061723456

型番…A10439-0049●呼径…75●適合径(mm)…104～105●サイズ(mm)…t：2.3C：25G：φ5P：135●材質…スチール（電気亜鉛メッキ）●入数…2●耐火二層管（FDP）用のサドルバンド。●パイプメーカーにより管外径が異なる場合があります。ご注意ください。●固定にはAピン、ビスなどをご使用ください。●梱包サイズ:167×115×32●梱包重量278g

商品コード：

4550061725351

型番…A10439-0053●呼径…100●適合径(mm)…131～132●サイズ(mm)…t：2.3C：25G：φ5P：162●材質…スチール（電気亜鉛メッキ）●入数…2●耐火二層管（FDP）用のサドルバンド。●パイプメーカーにより管外径が異なる場合があります。ご注意ください。●固定にはAピン、ビスなどをご使用ください。●梱包サイズ:206×165×28●梱包重量346g

商品コード：

4550061725375

型番…A10439-0068●呼径…125●適合径(mm)…158～159●サイズ(mm)…t：3.2C：32G：φ11P：193●材質…スチール（電気亜鉛メッキ）●入数…1●耐火二層管（FDP）用のサドルバンド。●パイプメーカーにより管外径が異なる場合があります。ご注意ください。●固定にはAピン、ビスなどをご使用ください。●梱包サイズ:237×172×44●梱包重量374g

商品コード：

4550061725382

型番…A10535-0011●径称…15A●適合管外径(mm)…15.88●サイズ(mm)…t：0.6C：25H：35●取付穴径…φ4.5mm●材質…SUS430●浮き上がり銅管用の提灯式バンド●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●軟質塩ビコーティングタイプ●常温耐熱80℃●梱包サイズ:54×51×28●梱包重量30g

商品コード：

4550061725580

型番…A10535-0026●径称…15A●適合管外径(mm)…15.88●サイズ(mm)…t：0.6C：25H：50●取付穴径…φ4.5mm●材質…SUS430●浮き上がり銅管用の提灯式バンド●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●軟質塩ビコーティングタイプ●常温耐熱80℃●梱包サイズ:66×51×28●梱包重量34g

商品コード：

4550061725597

型番…A10535-0045●径称…20A●適合管外径(mm)…22.22●サイズ(mm)…t：0.6C：25H：35●取付穴径…φ4.5mm●材質…SUS430●浮き上がり銅管用の提灯式バンド●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●軟質塩ビコーティングタイプ●常温耐熱80℃●梱包サイズ:80×52×28●梱包重量34g

商品コード：

4550061725603

型番…A10533-0017●径称…15A●適合管外径…21.7mm●サイズ(mm)…t：1.8C：25H：35●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:69×74×30●梱包重量76g

商品コード：

4550061726051

型番…A10533-0060●径称…25A●適合管外径…34.0mm●サイズ(mm)…t：1.8C：25H：35●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:81×63×29●梱包重量86g

商品コード：

4550061726068

型番…A10533-0021●径称…15A●適合管外径…21.7mm●サイズ(mm)…t：1.8C：25H：50●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:79×63×29●梱包重量88g

商品コード：

4550061726075

型番…A10533-0036●径称…20A●適合管外径…27.2mm●サイズ(mm)…t：1.8C：25H：35●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:73×63×29●梱包重量80g

商品コード：

4550061726082

型番…A10533-0055●径称…20A●適合管外径…27.2mm●サイズ(mm)…t：1.8C：25H：50●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:82×75×31●梱包重量92g

商品コード：

4550061726099

型番…A10533-0074●径称…25A●適合管外径…34.0mm●サイズ(mm)…t：1.8C：25H：50●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:103×70×29●梱包重量96g

商品コード：

4550061726280

型番…A10533-0089●径称…32A●適合管外径…42.7mm●サイズ(mm)…t：2.3C：25H：50●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:117×66×29●梱包重量128g

商品コード：

4550061726297

型番…A10533-0093●径称…40A●適合管外径…48.6mm●サイズ(mm)…t：2.3C：25H：50●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:88×68×30●梱包重量132g

商品コード：

4550061726303

型番…A10533-0106●径称…50A●適合管外径…60.5mm●サイズ(mm)…t：2.3C：25H：50●取付穴径…φ4.5mm●材質…スチール（電気亜鉛メッキ）●浮き上がりSGP管用の蝶番式バンド。●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●梱包サイズ:95×106×30●梱包重量154g

商品コード：

4550061726310

型番…A14920-0019●径称…32A～80A●材質…SPHC、EPDM（電気亜鉛メッキ）●全高…120mm●取付穴径…φ5×7mm●32A～80A兼用のレベル調整、防振補助バンド●全ねじの取替可能●3mmゴム付●※本製品のみでは振動伝達率を明確に軽減する効果はありません。●梱包サイズ:190×130×36●梱包重量470g

商品コード：

4550061726495

型番…A14920-0023●径称…32A～80A●材質…SPHC、EPDM（電気亜鉛メッキ）●全高…150mm●取付穴径…φ5×7mm●32A～80A兼用のレベル調整、防振補助バンド●全ねじの取替可能●3mmゴム付●※本製品のみでは振動伝達率を明確に軽減する効果はありません。●梱包サイズ:204×169×38●梱包重量494g

商品コード：

4550061726501

型番…A14920-0038●径称…32A～80A●材質…SPHC、EPDM（電気亜鉛メッキ）●全高…200mm●取付穴径…φ5×7mm●32A～80A兼用のレベル調整、防振補助バンド●全ねじの取替可能●3mmゴム付●※本製品のみでは振動伝達率を明確に軽減する効果はありません。●梱包サイズ:200×213×36●梱包重量540g

商品コード：

4550061726518

型番…A10543-0032●高さ(mm)…50●幅(mm)…25●長穴径…φ8×15mm●取付穴径…φ4.5mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…2●ガスバンド用の取付足。●Lタイプ●梱包サイズ:78×35×39●梱包重量62g

商品コード：

4550061726525

型番…A10543-0028●高さ(mm)…40●幅(mm)…25●長穴径…φ8×15mm●取付穴径…φ4.5mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…2●ガスバンド用の取付足。●Lタイプ●梱包サイズ:56×40×30●梱包重量54g

商品コード：

4550061726532

型番…A10543-0047●高さ(mm)…60●幅(mm)…25●長穴径…φ8×15mm●取付穴径…φ4.5mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…2●ガスバンド用の取付足。●Lタイプ●梱包サイズ:76×36×35●梱包重量74g

商品コード：

4550061726549

型番…A10543-0013●高さ(mm)…30●幅(mm)…25●長穴径…φ8×15mm●取付穴径…φ4.5mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…2●ガスバンド用の取付足。●Lタイプ●梱包サイズ:90×32×48●梱包重量48g

商品コード：

4550061726556

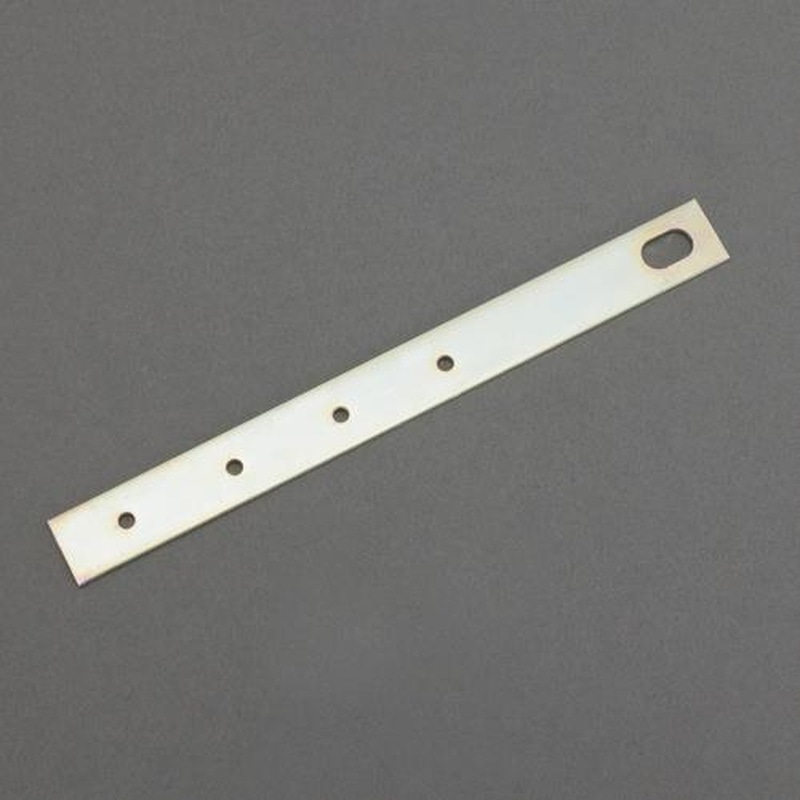

型番…A10542-0035●高さ(mm)…170●幅(mm)…20●長穴径…φ9.0×15mm●取付穴径…φ4.2mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…2●ガスバンド用の取付足。●平板タイプ●梱包サイズ:39×171×4●梱包重量102g

商品コード：

4550061782538

型番…A10542-0040●高さ(mm)…200●幅(mm)…20●長穴径…φ9.0×15mm●取付穴径…φ4.2mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…2●ガスバンド用の取付足。●平板タイプ●梱包サイズ:30×204×4●梱包重量122g

商品コード：

4550061782545

型番…A10538-0013●径称…15A●適合管外径(mm)…25.7●締付ボルト（径×長さ）…M6×20mm●サイズ(mm)…t：2.0C：15●材質…スチール（有色クロメートメッキ）●入数…2●ガス配管用のバンド。●梱包サイズ:72×59×22●梱包重量88g

商品コード：

4550061782569

型番…A10542-0069●高さ(mm)…300●幅(mm)…20●長穴径…φ9.0×15mm●取付穴径…φ4.2mm●板厚…2.0mm●材質…スチール（電気亜鉛メッキ）●入数…1●ガスバンド用の取付足。●平板タイプ●梱包サイズ:40×300×4●梱包重量92g

商品コード：

4550061782576

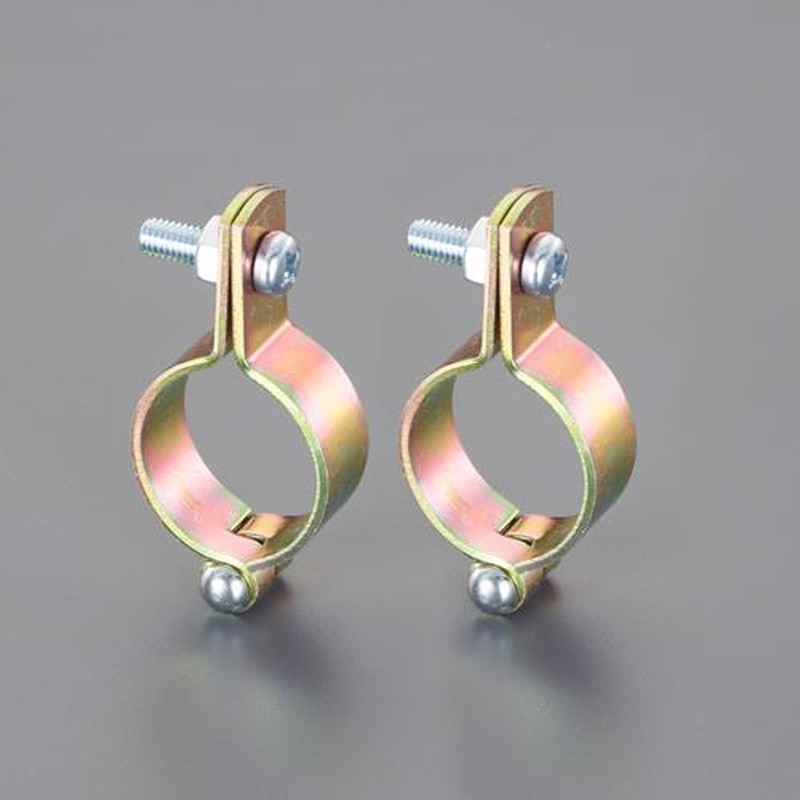

型番…A10538-0028●径称…20A●適合管外径(mm)…31.2mm●締付ボルト（径×長さ）…M6×20mm●サイズ(mm)…t：2.0C：15●材質…スチール（有色クロメートメッキ）●入数…2●ガス配管用のバンド。●梱包サイズ:124×51×19●梱包重量94g

商品コード：

4550061782583

型番…A10538-0032●径称…25A●適合管外径(mm)…37.6●締付ボルト（径×長さ）…M6×20mm●サイズ(mm)…t：2.0C：15●材質…スチール（有色クロメートメッキ）●入数…2●ガス配管用のバンド。●梱包サイズ:91×65×20●梱包重量106g

商品コード：

4550061782590

型番…A10588-0053●適合管外径…60.5mm●使用ボルト…M8×100mm●吊ボルト径…W3/8”●径称…50A●呼び径…2mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鋳鉄製●重量(g)…420g●熱伸縮配管用のローラーバンド。●梱包サイズ:143×127×33●梱包重量382g

商品コード：

4550061831632

型番…A10588-0068●適合管外径…76.3mm●使用ボルト…M10×140mm●吊ボルト径…W3/8”●径称…65A●呼び径…2・1/2mm●材質…バンド：スチール(電気亜鉛メッキ)ローラー玉：鋳鉄製●重量(g)…610g●熱伸縮配管用のローラーバンド。●梱包サイズ:141×155×39●梱包重量622g

商品コード：

4550061831649
