配管支持金具

型番…A10172-0013●SGP管用●材質…スチール(電気亜鉛メッキ)●10mmゴム付●径称…15A●適合管外径…21.7mm●奥行(D)…26mm●梱包サイズ:135×32×100●梱包重量148g

商品コード：

4550061063521

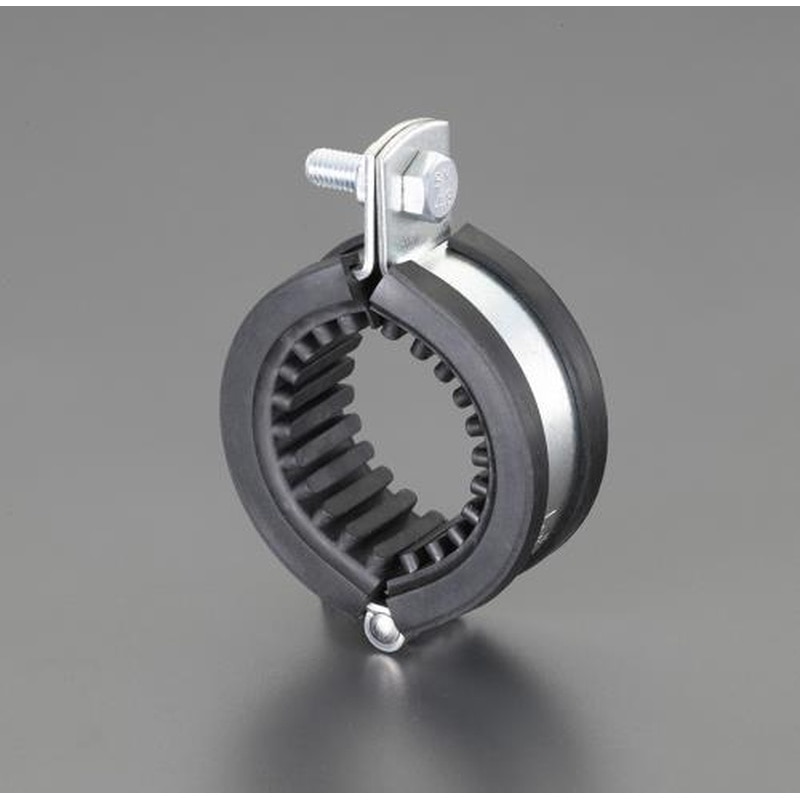

型番…A10172-0028●SGP管用●材質…スチール(電気亜鉛メッキ)●10mmゴム付●径称…20A●適合管外径…27.2mm●奥行(D)…26mm●梱包サイズ:130×30×100●梱包重量152g

商品コード：

4550061063538

型番…A10172-0032●SGP管用●材質…スチール(電気亜鉛メッキ)●10mmゴム付●径称…25A●適合管外径…34.0mm●奥行(D)…26mm●梱包サイズ:150×30×100●梱包重量170g

商品コード：

4550061063545

型番…A10154-0015●呼び径…1/2●サイズ…適合管外径：15.88㎜D：26㎜H：61mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:52×121×27●梱包重量70g

商品コード：

4550061317396

型番…A10154-0049●呼び径…(1)●サイズ…適合管外径：34.0㎜D：26㎜H：70mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:86×86×27●梱包重量80g

商品コード：

4550061317426

型番…A10154-0053●呼び径…1・1/4●サイズ…適合管外径：42.7㎜D：26㎜H：74mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:112×95×30●梱包重量100g

商品コード：

4550061317433

型番…A10154-0068●呼び径…1・1/2●サイズ…適合管外径：48.6㎜D：26㎜H：77mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:120×83×32●梱包重量106g

商品コード：

4550061317440

型番…A10154-0072●呼び径…2●サイズ…適合管外径：60.5㎜D：26㎜H：83mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:118×82×30●梱包重量116g

商品コード：

4550061317457

型番…A10338-0012●呼径…100●サイズ…適合管外径：103㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:153×117×35●梱包重量280g

商品コード：

4550061317495

型番…A10338-0027●呼径…125●サイズ…適合管外径：128㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:181×184×32●梱包重量334g

商品コード：

4550061317501

型番…A10338-0031●呼径…150●サイズ…適合管外径：153㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:211×179×36●梱包重量364g

商品コード：

4550061317518

型番…A10338-0046●呼径…200●サイズ…適合管外径：203㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:247×240×30●梱包重量482g

商品コード：

4550061317525

型番…A10338-0065●呼径…225●サイズ…適合管外径：228㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:243×328×59●梱包重量542g

商品コード：

4550061317532

型番…A10338-0070●呼径…250●サイズ…適合管外径：253㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:224×357×57●梱包重量596g

商品コード：

4550061317549

型番…A10338-0084●呼径…300●サイズ…適合管外径：303㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:245×358×64●梱包重量692g

商品コード：

4550061317556

型番…BCT225●全長(mm)…270●幅(mm)…13●厚み(mm)…1.5●最大径(mm)…50●PF管呼び径…14・16・22・28・36に対応●入数(本)…50●ループ引張強度(kgf)…225●使用温度範囲…-40～85℃●材質…66ナイロン●屋内使用●RoHS適合●ハロゲンフリー●W3/8”(3分)ボルトの任意の位置でカチッと挟むだけで簡単に固定でき、ネジや工具などが必要ありません●最大結束径がφ50mmまでのため、PF管などの樹脂管や各種ケーブルの配管・配線など様々なアプリケーションに使用することができ、部品点数の削減に貢献します●被結束物にストレスを与えづらい、幅13mmのワイドストラップです●再結束用のレバーがあり、レバーを下げると簡単にロックを解除でき、再結束や仮止め用途として使用することが可能です●取り外しができるので、PF管を結束したまま高さ調整をすることができます●吊りボルトに樹脂管や各種ケーブル配管・配線などを固定することが可能。●梱包サイズ:261×324×79●梱包重量426g

商品コード：

4550061637678

型番…OS180-PM14●全長(mm)…180●幅(mm)…12.7●厚み(mm)…1.9●結束径…φ23～36.5mm(PF管)●最大径(mm)…36.5●取付板厚…2.0～2.3mm●取付穴径(mm)…φ13.8～14.2●使用温度範囲…-40～85℃●入数(本)…50●ループ引張強度(kgf)…392●材質…66ナイロン●屋内使用●RoHS適合●ハロゲンフリー●C型・L型・H型の電磁支持金具に対応しています。●電路支持金具の取付穴(φ14mm)に差込みPF管や電線束を固定することができます。●穴に差し込むだけの簡単固定で、ネジ・ボルト止めが不要です。●横ズレ防止のリブ付きでPF管をしっかりと固定することが可能です。●PF管呼び径16、22、28の幅広いPF管サイズに対応します。●電路支持金具で多く採用されているφ14mm穴に対応しているため、様々な金具に使用可能です。●梱包サイズ:302×216×63●梱包重量282g

商品コード：

4550061637685

●材質…ポリエチレン●入数…50個●サイズ(mm)…21.8×14.6×24.4(H)●パイプサイズ…φ16.0mm●VP管用●本体をネジで固定し、ホース、パイプを押し込むだけで固定できる。●本体横側のボタンで連結も可能。●3種類ならどれでも接合可能。●梱包サイズ:129×158×47●梱包重量148g

商品コード：

4550061682326

型番…A10535-0050●径称…20A●適合管外径(mm)…22.22●サイズ(mm)…t：0.6C：25H：50●取付穴径…φ4.5mm●材質…SUS430●浮き上がり銅管用の提灯式バンド●横走り配管、立て配管に使用できます。●固定にはビスをご使用ください。●軟質塩ビコーティングタイプ●常温耐熱80℃●梱包サイズ:66×61×27●梱包重量34g

商品コード：

4550061682470

型番…A17637-0028●全高…150mm●材質…スチール（電気亜鉛メッキ）●取付穴径…φ5×7mm●排水ヘッダーからの横枝管（50A)の均列配管が行えます。●ナットをはずすことなく、緩める－締めるの工程でOKです。●配管支持が交互になってしまう問題を解決し、Aピン数・穴あけ施工を減少しました。（2連で2本減少）●配管レベル調整を一度に行えるため、従来よりレベル調整が容易になりました。●ストッパー付●梱包サイズ:163×329×43●梱包重量826g

商品コード：

4550061682487

型番…A10640-0233●径称…50A●適合管外径…60.5mm●ねじ径…W3/8●保温厚…20mm●材質…スチール(電気亜鉛メッキ)、硬質ウレタン●配管レベル調整用のウレタン付Ｕボルト。●配管の高さを調整するための製品です。断熱効果は得られません。●梱包サイズ:92×129×43●梱包重量168g

商品コード：

4550061682494

型番…A23098-0045●径称…30A●適合管外径…40mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●水道配水用ポリエチレン管用の立バンド。●10tゴム付。●（株）クボタケミックススーパータフポリ、積水化学工業（株）エスロハイパーJW対応品●梱包サイズ:111×70×32●梱包重量186g

商品コード：

4550061682500

●材質…ポリエチレン●入数…50個●サイズ(mm)…26.6×14.6×28.9(H)●パイプサイズ…φ20.0mm●VP管用●本体をネジで固定し、ホース、パイプを押し込むだけで固体できる。●本体横側のボタンで連結も可能。●3種類ならどれでも接合可能。●梱包サイズ:166×196×47●梱包重量184g

商品コード：

4550061683057

●材質…ポリエチレン●入数…50個●サイズ(mm)…33.5×14.6×32.8(H)●パイプサイズ…φ25.0mm●VP管用●本体をネジで固定し、ホース、パイプを押し込むだけで固定できる。●本体横側のボタンで連結も可能。●3種類ならどれでも接合可能。●梱包サイズ:199×201×51●梱包重量220g

商品コード：

4550061683064

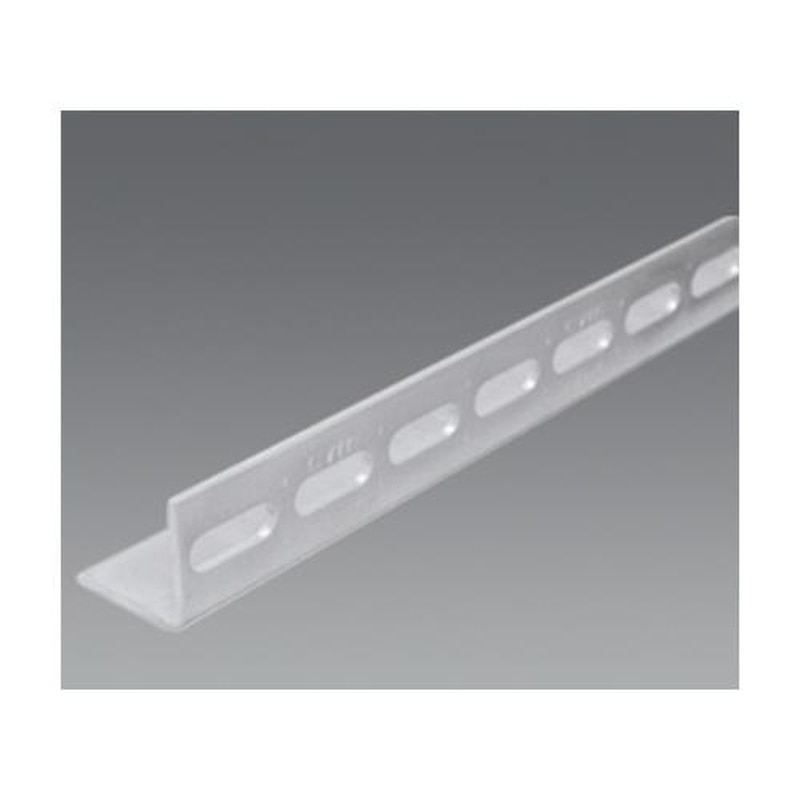

型番…A-25WE●材質…SPHC鋼製●全長…900mm●厚み（t）×幅（A）×高さ（H）…2.3×25×25mm●穴サイズ（D×D2）…40×7mm●両穴スリット●受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付けることができます。●設計変更、増設、改造は自由自在にできます。●外函鈑金加工と、内部配線が別々の工程で進められるため納期の短縮が計れます。●機器、部品の配置図があれば、筺体の出来上りを待たずに、組立配線ができます。●機器類の取付け、ダクト・電線・ブスバー・配管等の支持金物としてご使用ください。●釘穴なし●梱包サイズ:55×910×35●梱包重量614g

商品コード：

4550061708767

型番…A-30WE●材質…SPHC鋼製●全長…1200mm●厚み（t）×幅（A）×高さ（H）…3.2×30×30mm●穴サイズ（D×D2）…40×8.3mm●両穴スリット●受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付けることができます。●設計変更、増設、改造は自由自在にできます。●外函鈑金加工と、内部配線が別々の工程で進められるため納期の短縮が計れます。●機器、部品の配置図があれば、筺体の出来上りを待たずに、組立配線ができます。●機器類の取付け、ダクト・電線・ブスバー・配管等の支持金物としてご使用ください。●釘穴なし●梱包サイズ:70×1210×40●梱包重量1220g

商品コード：

4550061708798

型番…A-40WE●材質…SPHC鋼製●全長…1200mm●厚み（t）×幅（A）×高さ（H）…3.2×40×40mm●穴サイズ（D×D2）…40×11mm●両穴スリット●受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付けることができます。●設計変更、増設、改造は自由自在にできます。●外函鈑金加工と、内部配線が別々の工程で進められるため納期の短縮が計れます。●機器、部品の配置図があれば、筺体の出来上りを待たずに、組立配線ができます。●機器類の取付け、ダクト・電線・ブスバー・配管等の支持金物としてご使用ください。●釘穴なし●梱包サイズ:70×1210×35●梱包重量1700g

商品コード：

4550061708804

型番…A-50WE●材質…SPHC鋼製●全長…1200mm●厚み（t）×幅（A）×高さ（H）…4.5×50×50mm●穴サイズ（D×D2）…40×13mm●両穴スリット●受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付けることができます。●設計変更、増設、改造は自由自在にできます。●外函鈑金加工と、内部配線が別々の工程で進められるため納期の短縮が計れます。●機器、部品の配置図があれば、筺体の出来上りを待たずに、組立配線ができます。●機器類の取付け、ダクト・電線・ブスバー・配管等の支持金物としてご使用ください。●釘穴なし●梱包サイズ:80×1210×55●梱包重量2970g

商品コード：

4550061709450

型番…C-23E●材質…SPHC鋼製（三価クロメートメッキ）●全長…900mm●厚み（t）×幅（A）×高さ（H）…2.3×23.6×7mm●穴サイズ（D×D2）…40×7mm●受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として機器、部品に穴をあけることなく、取付けることができます。●設計変更、増設、改造は自由自在にできます。●外函鈑金加工と、内部配線が別々の工程で進められるため納期の短縮が計れます。●機器、部品の配置図があれば、筺体の出来上りを待たずに、組立配線ができます。●機器類の取付け、ダクト・電線・ブスバー・配管等の支持金物としてご使用ください。●梱包サイズ:70×960×15●梱包重量418g

商品コード：

4550061710166

型番…SSTF-16●適合…PF管、VE管、SVケーブル、CVケーブル●適合(PF管)…16●適合(VE管)…16●適合(SV)…22□×2C・22□×3C●適合(CV)…22□×4C・38□×2C●適合径(mm)…23●ねじ穴径…5mm●材質…SUS304●入数…5個●PF管を露出配管する場合の固定に使用します。●錆に強いステンレス製です。●梱包サイズ:57×79×20●梱包重量50g

商品コード：

4550061710784

型番…SSTF-28●適合…PF管、CVケーブル●適合(PF管)…28●適合(CV)…100□×2C●適合径(mm)…36.5●ねじ穴径…5.5mm●材質…SUS304●入数…5個●PF管を露出配管する場合の固定に使用します。●錆に強いステンレス製です。●梱包サイズ:128×99×40●梱包重量144g

商品コード：

4550061710821

型番…SSTF-22●適合…PF管、薄鋼、SVケーブル、CVケーブル●適合(PF管)…22●適合(薄鋼)…31●適合(SV)…38□×3C・60□×2C●適合(CV)…60□×2C●適合径(mm)…30.5●ねじ穴径…5mm●材質…SUS304●入数…5個●PF管を露出配管する場合の固定に使用します。●錆に強いステンレス製です。●梱包サイズ:83×81×25●梱包重量76g

商品コード：

4550061710838

型番…SSKTF-16●適合管…PF16●適合径(mm)…22●入数…5個●ねじ穴径…5×7mm●材質…SUS304●PF管を露出配管する場合の固定に使用します。●錆に強いステンレス製です。●梱包サイズ:55×42×28●梱包重量36g

商品コード：

4550061710845

型番…SSKTF-22●適合管…PF22●適合径(mm)…30.5●入数…5個●ねじ穴径…5×8mm●材質…SUS304●PF管を露出配管する場合の固定に使用します。●錆に強いステンレス製です。●梱包サイズ:76×64×22●梱包重量68g

商品コード：

4550061711491

型番…SSKTF-28●適合管…PF28●適合径(mm)…36.5●入数…5個●ねじ穴径…5.2×10mm●材質…SUS304●PF管を露出配管する場合の固定に使用します。●錆に強いステンレス製です。●梱包サイズ:100×73×29●梱包重量114g

商品コード：

4550061711507

型番…L-155-6●サイズ…158×16×43mm●材質…鋼板●穴径…150.5×35.5●厚み…3.0mm●この補助金具は多様な利用法による便利さと、組立工数の節減に最適な金具です。●機器、配線ダクト、端子台等の取付補助金具としてご使用ください。●梱包サイズ:161×36×15●梱包重量46g

商品コード：

4550061711705

型番…I-100-4●サイズ…100×16mm●ねじサイズ…M4●材質…鋼板●この補助金具は多様な利用法による便利さと、組立工数の節減に最適な金具です。●機器、配線ダクト、端子台等の取付補助金具としてご使用ください。●梱包サイズ:98×16×2●梱包重量24g

商品コード：

4550061712351

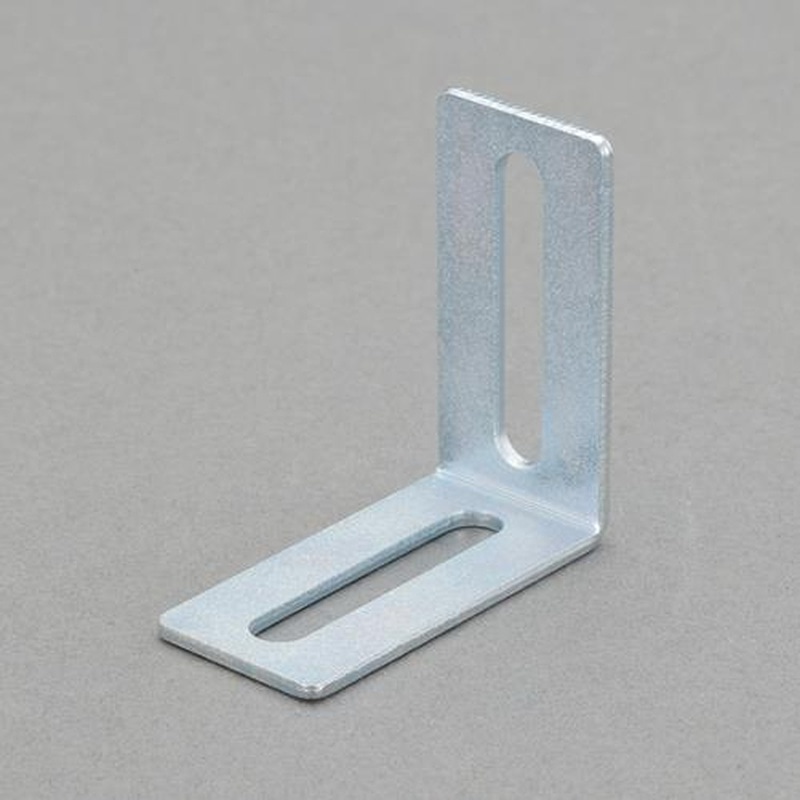

型番…4C●材質…鋼板●サイズ…60×60×36mm●厚み…4.5mm●EA439AJ-4用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●穴数…2●穴径…13×40mm●梱包サイズ:82×40×36●梱包重量104g

商品コード：

4550061712993

型番…2I●材質…鋼板●サイズ…100×25mm●厚み…2.3mm●穴数…2●穴径…7×40mm●EA439AJ-1、EA439AJ-55、-56用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●梱包サイズ:99×28×2●梱包重量36g

商品コード：

4550061713006

型番…2C●材質…鋼板●サイズ…50×50×25mm●厚み…2.3mm●穴数…2●穴径…7×40mm●EA439AJ-1、EA439AJ-55、-56用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●梱包サイズ:70×34×25●梱包重量34g

商品コード：

4550061713013

型番…3C●材質…鋼板●サイズ…53×53×36mm●厚み…3.2mm●EA439AJ-3用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●穴数…2●穴径…11×40mm●梱包サイズ:72×35×35●梱包重量68g

商品コード：

4550061713020

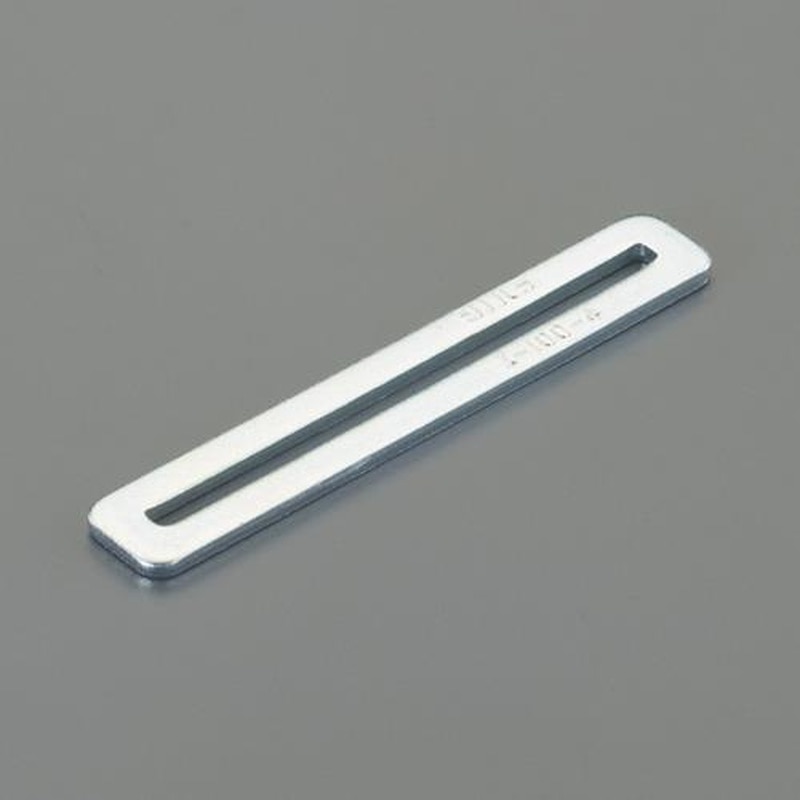

型番…I-100-5●サイズ…100×16mm●ねじサイズ…M5●材質…鋼板●この補助金具は多様な利用法による便利さと、組立工数の節減に最適な金具です。●機器、配線ダクト、端子台等の取付補助金具としてご使用ください。●梱包サイズ:100×16×2●梱包重量28g

商品コード：

4550061713037

型番…3I●材質…鋼板●サイズ…100×36mm●厚み…3.2mm●EA439AJ-3用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●穴径…11×40mm●穴数…2●梱包サイズ:99×35×2●梱包重量66g

商品コード：

4550061713679

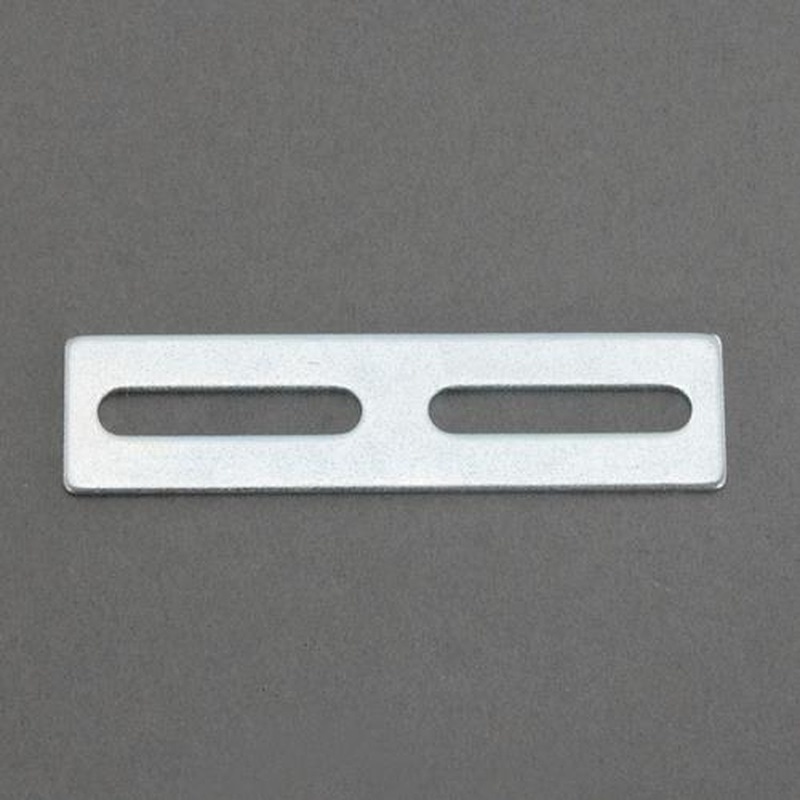

型番…4I●材質…鋼板●サイズ…113×36mm●厚み…4.5mm●EA439AJ-4用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●穴径…13×40mm●穴数…2●梱包サイズ:108×35×4●梱包重量104g

商品コード：

4550061713686

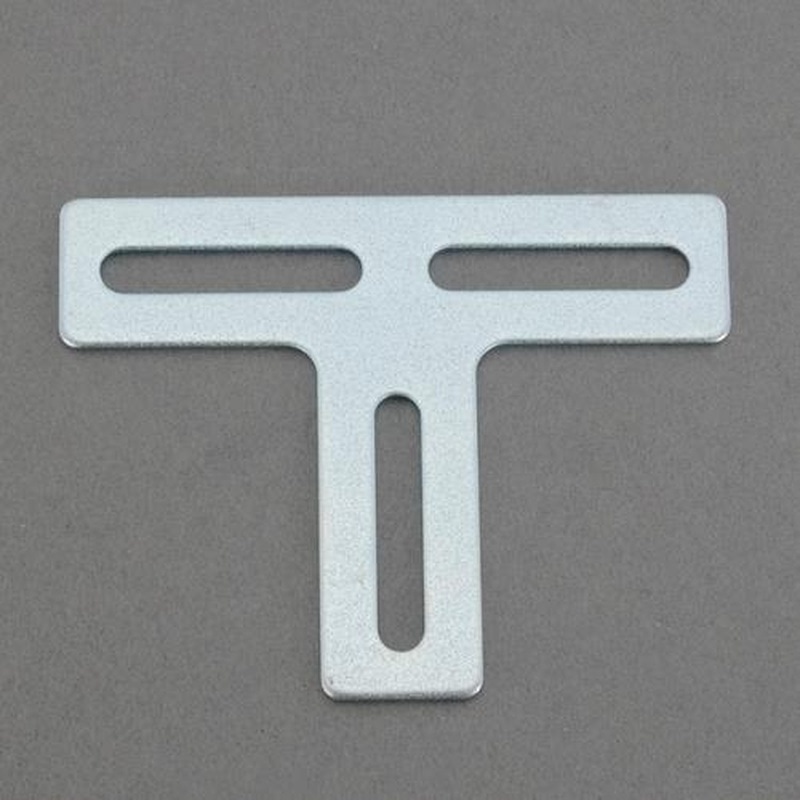

型番…2T●材質…鋼板●サイズ…102×79×24.0mm●厚み…2.3mm●穴数…3●穴径…7×40mm●EA439AJ-1、EA439AJ-55、-56用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●梱包サイズ:77×33×30●梱包重量38g

商品コード：

4550061713693

型番…3T●材質…鋼板●サイズ…106×90×36.5mm●厚み…3.2mm●EA439AJ-3用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●穴径…10×40mm●穴数…3●梱包サイズ:105×90×3●梱包重量118g

商品コード：

4550061713709

型番…2L●材質…鋼板●サイズ…102×79×24mm●厚み…2.3mm●穴数…3●穴径…8×40mm●EA439AJ-1、EA439AJ-55、-56用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●梱包サイズ:78×101×2●梱包重量50g

商品コード：

4550061713730

型番…3L●材質…鋼板●サイズ…106×90×36mm●厚み…3.2mm●EA439AJ-3用●チャンネルの組立て、コーナーの補強にご使用ください。●ボルトで締め付けるだけで組立が容易にできます。●穴径…10.8×40mm●穴数…3●梱包サイズ:105×89×2●梱包重量110g

商品コード：

4550061714430

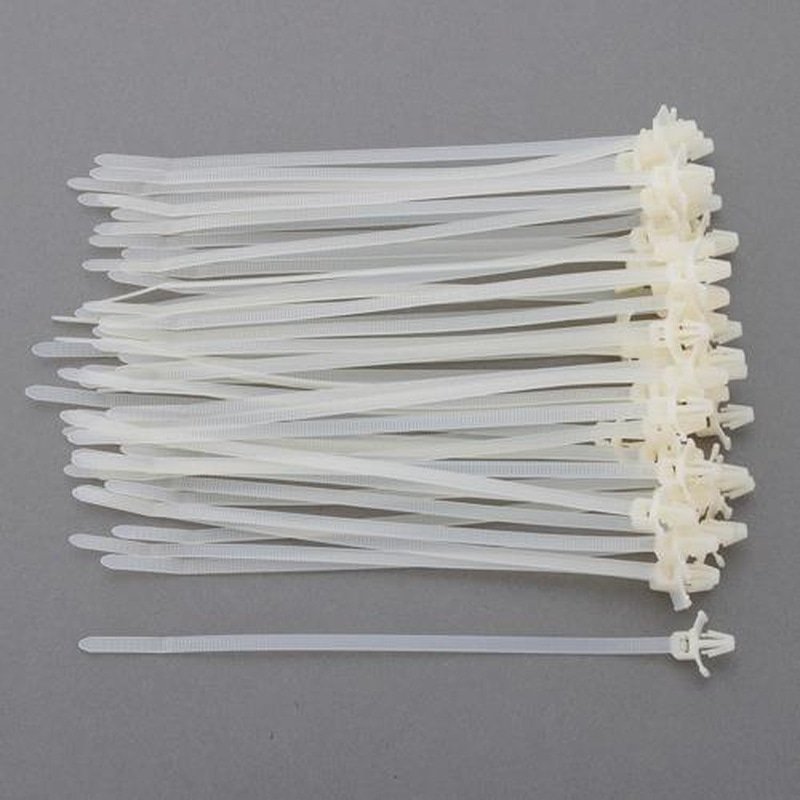

●全長(mm)…157●幅(mm)…3.5●厚み(mm)…2.6●最大径(mm)…36●入数(本)…100●ループ引張強度(kgf)…18●材質…ナイロン66、94V-2●使用温度範囲…-40～85℃●パネル等の穴に押し込み電線の結束と固定が同時にできるタイプ●RoHS対応品●梱包サイズ:166×203×53●梱包重量134g

商品コード：

4550061761618

型番…S-1●材質…鋼板●外径…φ13.8mm●内径…φ9.2mm●高さ…5.4mm●入数…10個●三価クロメートメッキ仕上げ●ABCチャンネルの補強、もしくは機器取付時のカラーとして最適です。●梱包サイズ:68×97×11●梱包重量48g

商品コード：

4550061792926
