配管支持金具

型番…A10213-0022●径称…20A●適合管外径…27.2mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:170×40×80●梱包重量130g

商品コード：

4548745324686

型番…A10213-0037●径称…25A●適合管外径…34.0mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:120×30×100●梱包重量141g

商品コード：

4548745324693

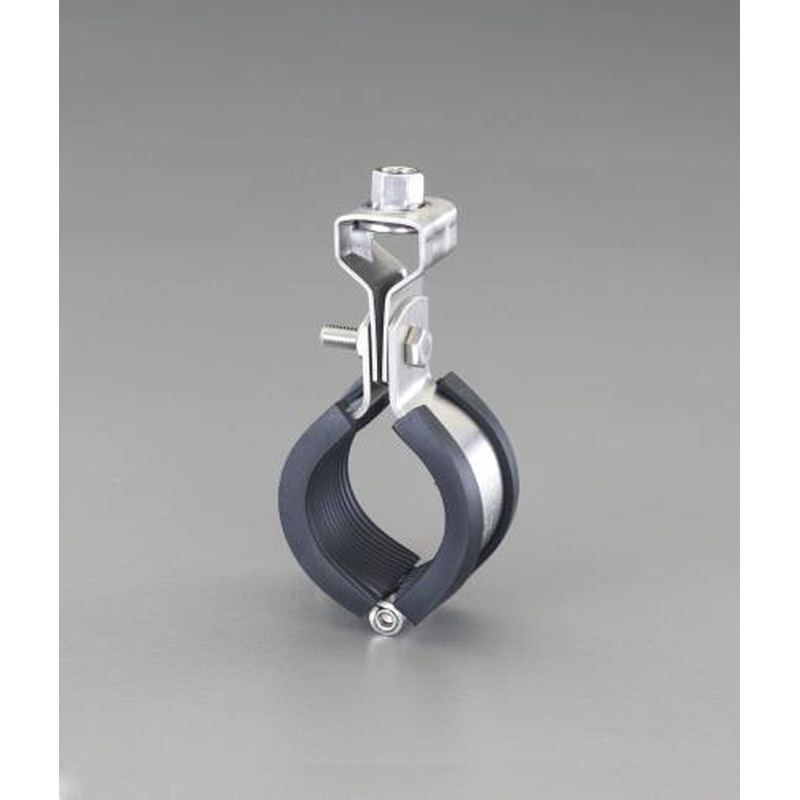

型番…A10213-0041●径称…32A●適合管外径…42.7mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:135×33×105●梱包重量160g

商品コード：

4548745324709

型番…A10213-0056●径称…40A●適合管外径…48.6mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:160×30×100●梱包重量168g

商品コード：

4548745324716

型番…A10213-0075●径称…50A●適合管外径…60.5mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:150×30×125●梱包重量190g

商品コード：

4548745324723

型番…A10213-0094●径称…80A●適合管外径…89.1mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:225×30×150●梱包重量249g

商品コード：

4548745324747

型番…A10213-0107●径称…100A●適合管外径…114.3mm●サイズ…D：26mm●材質…SUS304●吊ボルト径…W3/8”●SGP管用●3mmゴム付●梱包サイズ:230×31×195●梱包重量280g

商品コード：

4548745324754

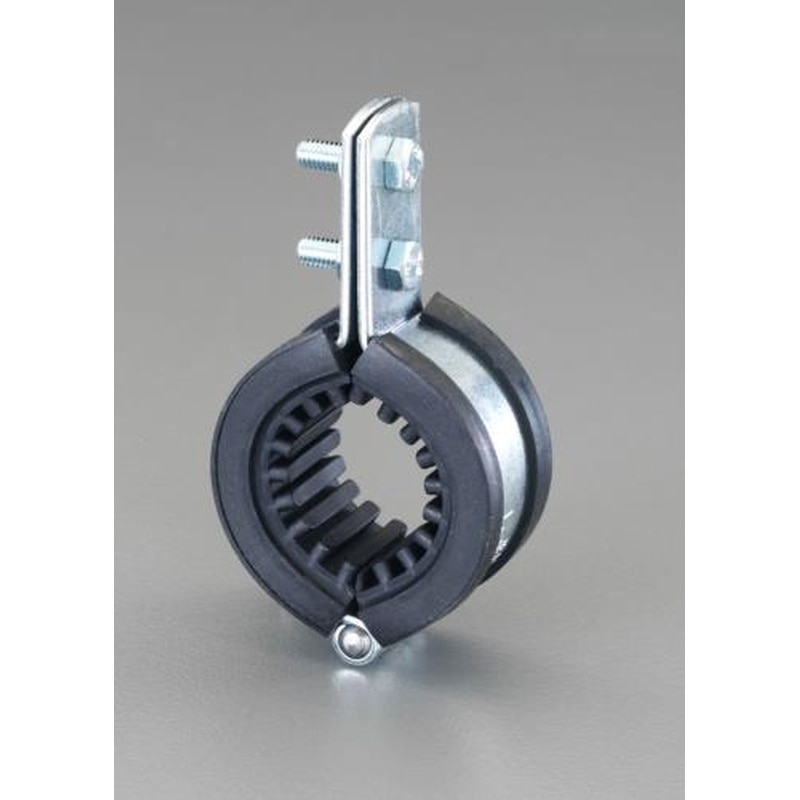

型番…A10341-0018●径称…15A●適合管外径…21.7mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:150×32×100●梱包重量160g

商品コード：

4548745324761

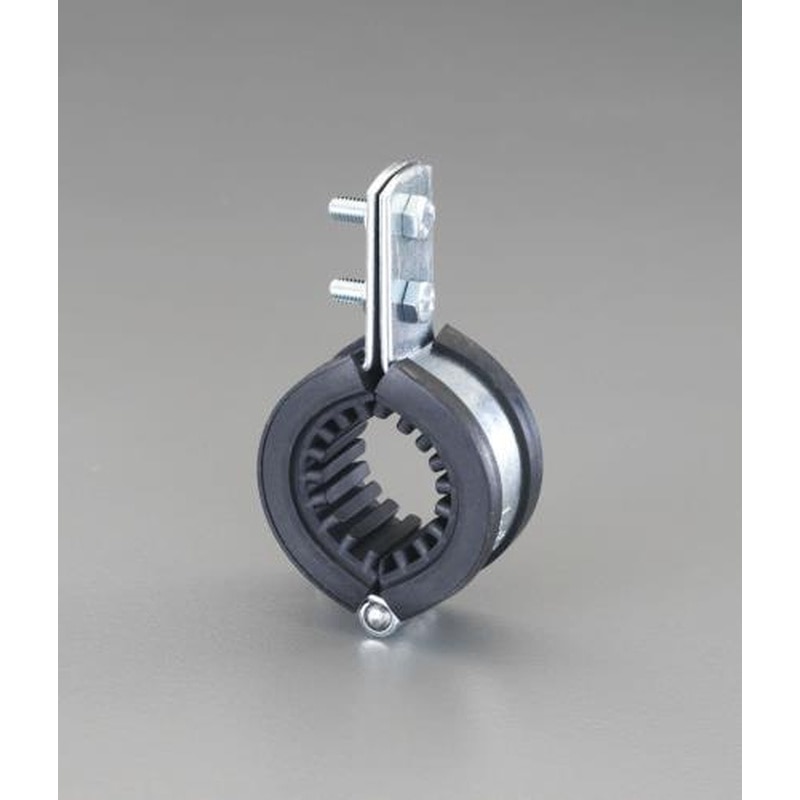

型番…A10341-0022●径称…20A●適合管外径…27.2mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:170×31×100●梱包重量168g

商品コード：

4548745324778

型番…A10341-0037●径称…25A●適合管外径…34.0mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:170×31×100●梱包重量188g

商品コード：

4548745324785

型番…A10341-0041●径称…32A●適合管外径…42.7mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:120×30×140●梱包重量212g

商品コード：

4548745324792

型番…A10341-0056●径称…40A●適合管外径…48.6mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:150×30×130●梱包重量221g

商品コード：

4548745324808

型番…A10341-0075●径称…50A●適合管外径…60.5mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:160×32×115●梱包重量240g

商品コード：

4548745324815

型番…A10341-0080●径称…65A●適合管外径…76.3mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:190×32×150●梱包重量357g

商品コード：

4548745324822

型番…A10341-0094●径称…80A●適合管外径…89.1mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:220×31×145●梱包重量398g

商品コード：

4548745324839

型番…A10341-0107●径称…100A●適合管外径…114.3mm●サイズ…D：45mm●材質…スチール(電気亜鉛メッキ)●SGP管用●10mmゴム付●梱包サイズ:265×30×205●梱包重量480g

商品コード：

4548745324846

型番…A10359-0012●径称…15A●適合管外径…21.7mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:145×32×100●梱包重量140g

商品コード：

4548745324853

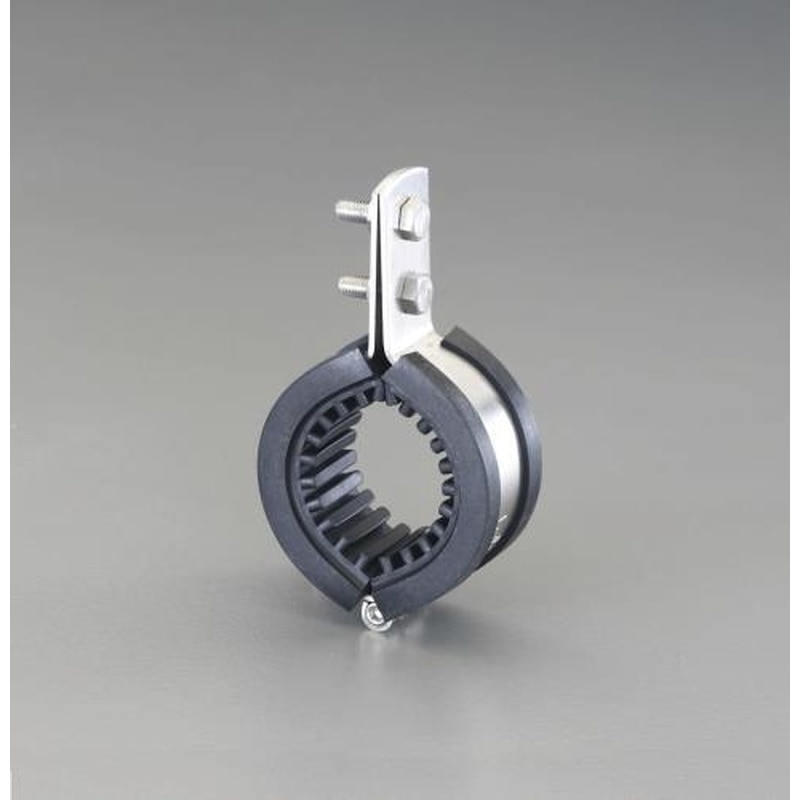

型番…A10359-0027●径称…20A●適合管外径…27.2mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:150×32×100●梱包重量149g

商品コード：

4548745324860

型番…A10359-0031●径称…25A●適合管外径…34.0mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:160×31×103●梱包重量160g

商品コード：

4548745324877

型番…A10359-0046●径称…32A●適合管外径…42.7mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:160×30×100●梱包重量187g

商品コード：

4548745324884

型番…A10359-0065●径称…40A●適合管外径…48.6mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:160×30×120●梱包重量201g

商品コード：

4548745324891

型番…A10359-0070●径称…50A●適合管外径…60.5mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:170×31×130●梱包重量220g

商品コード：

4548745324907

型番…A10359-0084●径称…65A●適合管外径…76.3mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:170×30×140●梱包重量260g

商品コード：

4548745324914

型番…A10359-0099●径称…80A●適合管外径…89.1mm●サイズ…D：45mm●材質…ステンレス（SUS304）●SGP管用●10mmゴム付●梱包サイズ:220×30×150●梱包重量295g

商品コード：

4548745324921

●材質…スチール(ユニクロメッキ)●全長（L）…400mm●サイズ…t(厚み)：3.2mmA、B(幅)：30mm●穴サイズ（D×D2）…40×8.3mm●重量…約403g●梱包サイズ:400×30×30●梱包重量403g

商品コード：

4548745589504

型番…A10222-0089●スパイラルダクト管用●蝶番式吊バンド●材質…スチール(電気亜鉛メッキ)●呼径…200●適合管外径…203mm●奥行…26mm●梱包サイズ:295×30×250●梱包重量486g

商品コード：

4550061050491

型番…A10222-0106●スパイラルダクト管用●蝶番式吊バンド●材質…スチール(電気亜鉛メッキ)●呼径…250●適合管外径…253mm●奥行…26mm●梱包サイズ:285×25×275●梱包重量580g

商品コード：

4550061050514

型番…A10222-0125●スパイラルダクト管用●蝶番式吊バンド●材質…スチール(電気亜鉛メッキ)●呼径…275●適合管外径…278mm●奥行…26mm●梱包サイズ:330×30×300●梱包重量640g

商品コード：

4550061050521

型番…A10222-0130●スパイラルダクト管用●蝶番式吊バンド●材質…スチール(電気亜鉛メッキ)●呼径…300●適合管外径…303mm●奥行…26mm●梱包サイズ:390×30×335●梱包重量700g

商品コード：

4550061050538

型番…A10223-0014●スパイラルダクト管用●蝶番式吊バンド●材質…スチール(電気亜鉛メッキ)●呼径…75●適合管外径…80mm●H…94mm●梱包サイズ:185×25×150●梱包重量280g

商品コード：

4550061050545

型番…A10223-0029●スパイラルダクト管用●蝶番式吊バンド●材質…スチール(電気亜鉛メッキ)●呼径…100●適合管外径…103mm●サイズ（H）…105mm●梱包サイズ:185×30×200●梱包重量319g

商品コード：

4550061050552

型番…A10290-0017●材質…スチール(電気亜鉛メッキ)●吊ボルト径…W3/8”●全ねじボルトと併用して木材からの吊足に●取付穴径…φ4mm●梱包サイズ:140×27×65●梱包重量42g

商品コード：

4550061050699

型番…A10291-0014●材質…スチール(電気亜鉛メッキ)●ねじ径…W3/8”●ねじ足長…35mm●取付穴径…φ4mm●入数…10個●梱包サイズ:170×15×80●梱包重量470g

商品コード：

4550061050705

型番…A10292-0011●材質…スチール(電気亜鉛メッキ)●ねじ径…W3/8”●ねじ足長…38mm●木材からの吊足に●取付穴径…φ4mm●梱包サイズ:155×26×65●梱包重量61g

商品コード：

4550061050712

型番…A10295-0013●材質…SUS304●吊ボルト径…W3/8”●取付穴径…φ4.5mm●梱包サイズ:110×22×50●梱包重量30g

商品コード：

4550061050729

型番…A10297-0018●材質…スチール(有色クロメートメッキ)●吊ボルト径…W3/8”●ばね定数…71kgf/cm●たわみ…0.4～2.8mm●荷重範囲…3.0～20.0kgf●梱包サイズ:125×33×105●梱包重量129g

商品コード：

4550061050736

型番…SGKH-20●適合鋼材幅…75～200mm●鋼材厚…7～16mm迄●サイズ(W×D×H)mm…44×210×14●重量(g)…77●材質…SPHC・SK5●鋼材に取り付けたビームラックルを振動に対して、外れにくくするための補強金具です。●後付け可能！ビームラックルを外さずに取り付けできます。●EA440AF-36、-37を鋼材に取付けた際に振動ではずれにくくするための補助金具です。●梱包サイズ:40×208×14●梱包重量76g

商品コード：

4550061081648

型番…SGKH-15●適合鋼材幅…75～150mm●鋼材厚…7～16mm迄●サイズ(W×D×H)mm…44×155×14●重量(g)…67●材質…SPHC・SK5●鋼材に取り付けたビームラックルを振動に対して、外れにくくするための補強金具です。●後付け可能！ビームラックルを外さずに取り付けできます。●EA440AF-36、-37を鋼材に取付けた際に振動ではずれにくくするための補助金具です。●梱包サイズ:43×150×21●梱包重量68g

商品コード：

4550061081655

型番…A10154-0015●呼び径…1/2●サイズ…適合管外径：15.88㎜D：26㎜H：61mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:52×121×27●梱包重量70g

商品コード：

4550061317396

型番…A10154-0049●呼び径…(1)●サイズ…適合管外径：34.0㎜D：26㎜H：70mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:86×86×27●梱包重量80g

商品コード：

4550061317426

型番…A10154-0053●呼び径…1・1/4●サイズ…適合管外径：42.7㎜D：26㎜H：74mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:112×95×30●梱包重量100g

商品コード：

4550061317433

型番…A10154-0068●呼び径…1・1/2●サイズ…適合管外径：48.6㎜D：26㎜H：77mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:120×83×32●梱包重量106g

商品コード：

4550061317440

型番…A10154-0072●呼び径…2●サイズ…適合管外径：60.5㎜D：26㎜H：83mm●材質…本体：SUS430吊用タン：鉄●ステンレス薄肉管(SUモルコ管)用●電気絶縁用の提灯式吊バンド(軟質塩ビコーティング)●軟質塩ビの物性上、常温80℃までの屋内配管にご使用下さい。●電気絶縁性に優れ、管の表面を指示金具の接触により発生する細かなキズから守ります。●梱包サイズ:118×82×30●梱包重量116g

商品コード：

4550061317457

型番…A10338-0012●呼径…100●サイズ…適合管外径：103㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:153×117×35●梱包重量280g

商品コード：

4550061317495

型番…A10338-0027●呼径…125●サイズ…適合管外径：128㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:181×184×32●梱包重量334g

商品コード：

4550061317501

型番…A10338-0031●呼径…150●サイズ…適合管外径：153㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:211×179×36●梱包重量364g

商品コード：

4550061317518

型番…A10338-0046●呼径…200●サイズ…適合管外径：203㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:247×240×30●梱包重量482g

商品コード：

4550061317525

型番…A10338-0065●呼径…225●サイズ…適合管外径：228㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:243×328×59●梱包重量542g

商品コード：

4550061317532

型番…A10338-0070●呼径…250●サイズ…適合管外径：253㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:224×357×57●梱包重量596g

商品コード：

4550061317549

型番…A10338-0084●呼径…300●サイズ…適合管外径：303㎜D：45㎜●材質…鉄(電気亜鉛メッキ)●スパイラルダクト管用●蝶番式立てバンド●梱包サイズ:245×358×64●梱包重量692g

商品コード：

4550061317556
