配管支持金具

●吊金具や天井インサートに取り付けて吊りボルトを吊り下げするための金具です。●独自の回転機構により、自由な角度・向きに吊りボルトを吊り下げできます。●配管用吊り金具および振れ止めに。●寸法(mm)t：2.0●寸法(mm)W：38●寸法(mm)B：22●寸法(mm)C：45●締付厚(mm)：3～18●適合フランジ厚(mm)：3～18●サイズ：W3/8●許容荷重(kgf)：100●スチール(ユニクロメッキ)

商品コード：

2500202337358

●吊金具や天井インサートに取り付けて吊りボルトを吊り下げするための金具です。●独自の回転機構により、自由な角度・向きに吊りボルトを吊り下げできます。●配管用吊り金具および振れ止めに。●寸法(mm)t：3.0●寸法(mm)W：60●寸法(mm)B：24●寸法(mm)C：70●締付厚(mm)：3～26●適合フランジ厚(mm)：3～27●サイズ：W3/8●許容荷重(kgf)：100●スチール(ユニクロメッキ)

商品コード：

2500202337365

●後施工が可能なワイヤ用振れ止め金具です。●空調機やラックなどのワイヤ用後付けタイプの振れ止め金具。●ねじ寸法：W3/8●ねじ寸法(mm)：W3/8●スチール●取り付け位置は、支持部材付近にしっかり固定してください。

商品コード：

2500202338898

●調整ピンでロックの解除も可能です。●1.5～2mmステンレスワイヤ用引留め部品。●ワイヤ使用サイズ(mm)：1.5～2.0●参考使用荷重:245N(1.5mm)/440N(2.0mm)●本体：ZAMAK亜鉛合金●ピン、スプリング：ステンレス(SUS302)●1.5Φで245N(25kgf)、2.0Φで440N(45kgf)以下にしてください。

商品コード：

2500202338928

●角度や長さの調整が容易に行える、施工性に優れた吊りシステム用ワイヤです。●インサートや後打ちアンカーからの吊り下ろしワイヤ。●径(mm)：1.5●長さ(mm)：1500●許容荷重(N)：196●許容荷重(kgf)：20●ボルト部分:スチール●ワイヤ:ステンレス(SUS304)

商品コード：

2500202338942

●角度や長さの調整が容易に行える、施工性に優れた吊りシステム用ワイヤです。●インサートや後打ちアンカーからの吊り下ろしワイヤ。●径(mm)：1.5●長さ(mm)：2500●許容荷重(N)：196●許容荷重(kgf)：20●ボルト部分:スチール●ワイヤ:ステンレス(SUS304)

商品コード：

2500202338966

●角度や長さの調整が容易に行える、施工性に優れた吊りシステム用ワイヤです。●アイボルトの吊り下ろし用ワイヤ。●径(mm)：1.5●長さ(mm)：1500●許容荷重(N)：196●後施工用ワイヤ●金具部分:アルミ●ワイヤ:ステンレス(SUS304)

商品コード：

2500202338973

●角度や長さの調整が容易に行える、施工性に優れた吊りシステム用ワイヤです。●アイボルトの吊り下ろし用ワイヤ。●径(mm)：1.5●長さ(mm)：2000●許容荷重(N)：196●後施工用ワイヤ●金具部分:アルミ●ワイヤ:ステンレス(SUS304)

商品コード：

2500202338980

●角度や長さの調整が容易に行える、施工性に優れた吊りシステム用ワイヤです。●アイボルトの吊り下ろし用ワイヤ。●径(mm)：1.5●長さ(mm)：2500●許容荷重(N)：196●後施工用ワイヤ●金具部分:アルミ●ワイヤ:ステンレス(SUS304)

商品コード：

2500202338997

●溶接不要、組立式のプレスタイプ鋼材です。●電気亜鉛めっき仕上げです。●幅(mm)：40●長さ(mm)：900●厚さ(mm)：3.2●摘要：片面穴●片面穴タイプ●長穴：11×50mm●スチール

商品コード：

2500200928756

●溶接不要、組立式のプレスタイプ鋼材です。●電気亜鉛めっき仕上げです。●幅(mm)：40●長さ(mm)：1800●厚さ(mm)：3.2●摘要：片面穴●片面穴タイプ●長穴：11×50mm●スチール

商品コード：

2500200928763

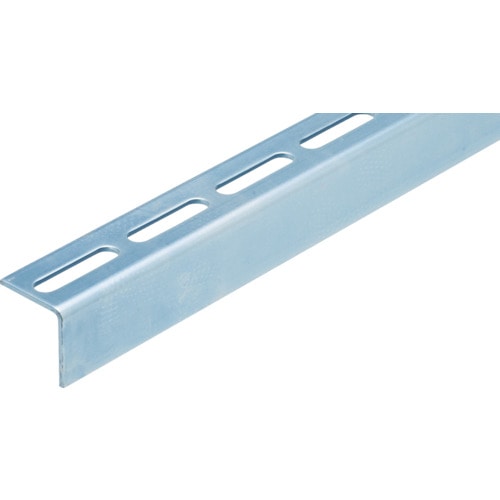

●溶接不要、組立式のプレスタイプ鋼材です。●電気亜鉛めっき仕上げです。●幅(mm)：40●長さ(mm)：2520●厚さ(mm)：3.2●摘要：片面穴●片面穴タイプ●長穴：11×50mm●スチール

商品コード：

2500200928770

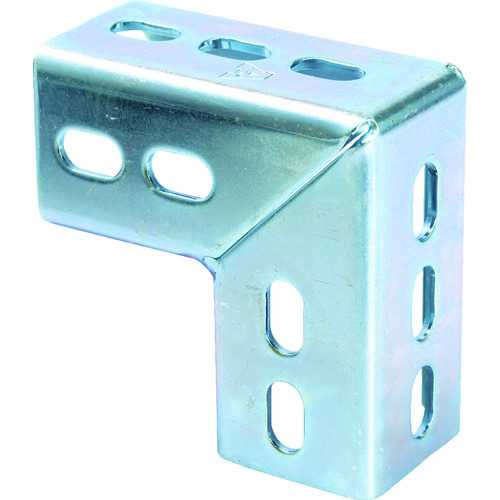

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ1●長穴(mm)：11×20●スチール

商品コード：

2500200928787

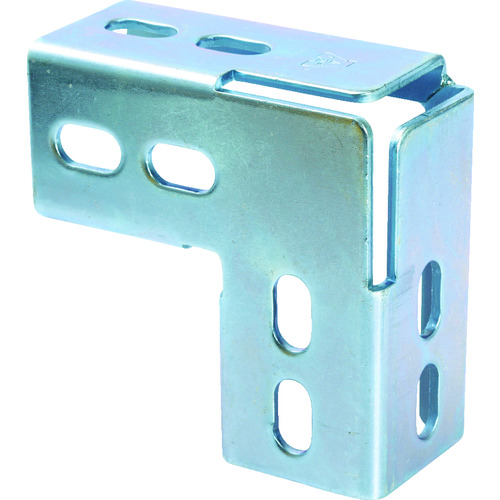

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ2●長穴(mm)：11×20●スチール

商品コード：

2500200928794

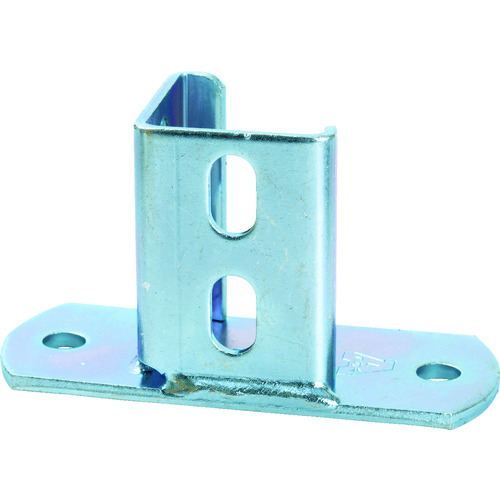

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ3左●長穴(mm)：11×20●スチール

商品コード：

2500200928800

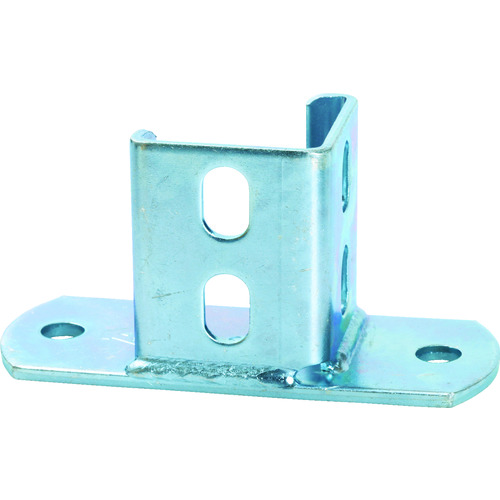

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ3右●長穴：11×20mm●スチール

商品コード：

2500200928817

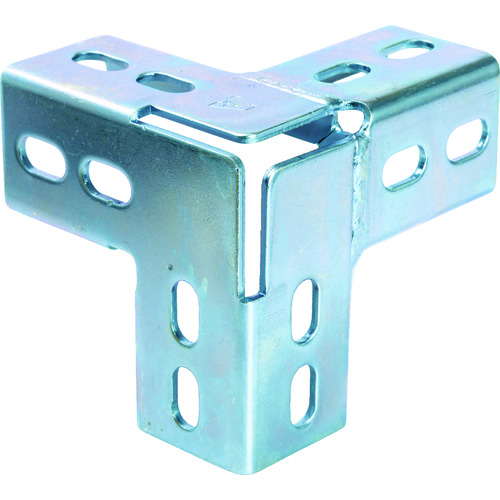

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ4●長穴：11×20mm●スチール

商品コード：

2500200928824

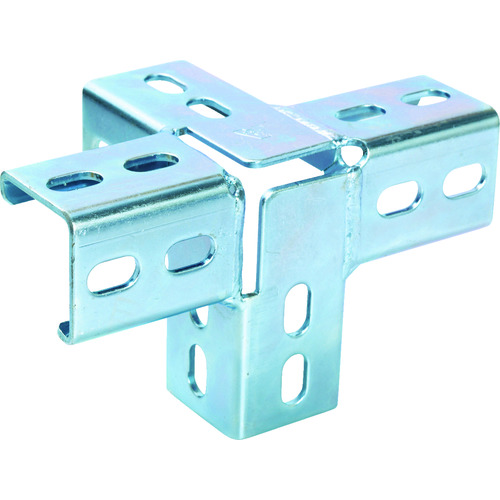

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ5●長穴(mm)：11×20●スチール

商品コード：

2500200928831

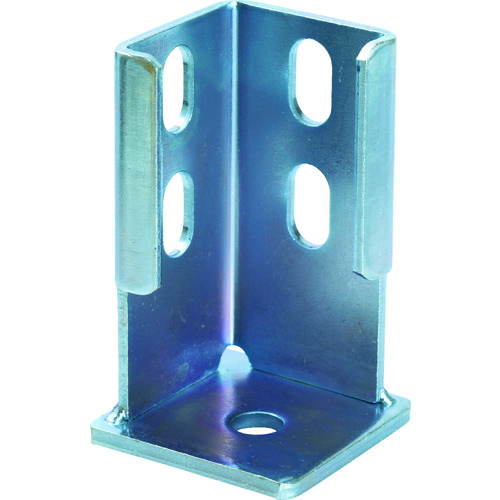

●各接続金具の組み合わせで、様々な架台やブラケットの組立てができます。●電気亜鉛めっき仕上げです。●品名：ハヤウマ6●長穴(mm)：11×20●スチール

商品コード：

2500200928848

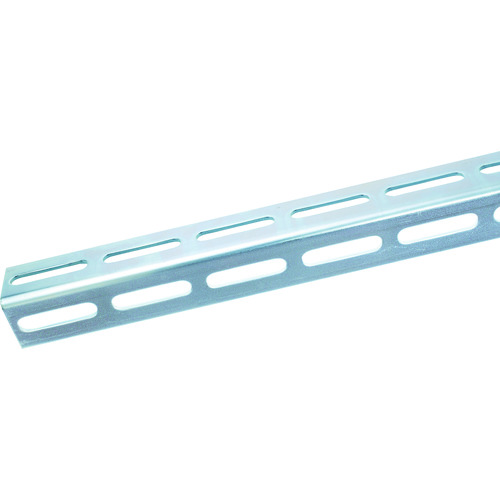

●溶接不要、組立式のプレスタイプ鋼材です。●電気亜鉛めっき仕上げです。●幅(mm)：40●長さ(mm)：900●厚さ(mm)：3.2●摘要：両面穴●両面穴タイプ●長穴：11×50mm●スチール

商品コード：

2500200928855

●溶接不要、組立式のプレスタイプ鋼材です。●電気亜鉛めっき仕上げです。●幅(mm)：40●長さ(mm)：1800●厚さ(mm)：3.2●摘要：両面穴●両面穴タイプ●長穴：11×50mm●スチール

商品コード：

2500200928862

●溶接不要、組立式のプレスタイプ鋼材です。●電気亜鉛めっき仕上げです。●幅(mm)：40●長さ(mm)：2520●厚さ(mm)：3.2●摘要：両面穴●両面穴タイプ●長穴：11×50mm●スチール

商品コード：

2500200928879

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：48.6●高さ(mm)：120●レベル範囲(mm)：33～110●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929487

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：60.5●高さ(mm)：120●レベル範囲(mm)：39～110●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929494

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：76.3●高さ(mm)：120●レベル範囲(mm)：47～110●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929500

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：89.1●高さ(mm)：120●レベル範囲(mm)：53～110●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929517

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：114.3●高さ(mm)：120●レベル範囲(mm)：62～110●L(mm)：225●P(mm)：205●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929524

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：48.6●高さ(mm)：150●レベル範囲(mm)：33～140●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929531

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：76.3●高さ(mm)：150●レベル範囲(mm)：47～140●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929548

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：89.1●高さ(mm)：150●レベル範囲(mm)：53～140●L(mm)：190●P(mm)：170●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929555

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(SGP・VP)のレベル調整バンド。●適合管外径(mm)：114.3●高さ(mm)：150●レベル範囲(mm)：62～140●L(mm)：225●P(mm)：205●タイプ：SGP・VP管用●熱間圧延軟鋼板

商品コード：

2500200929562

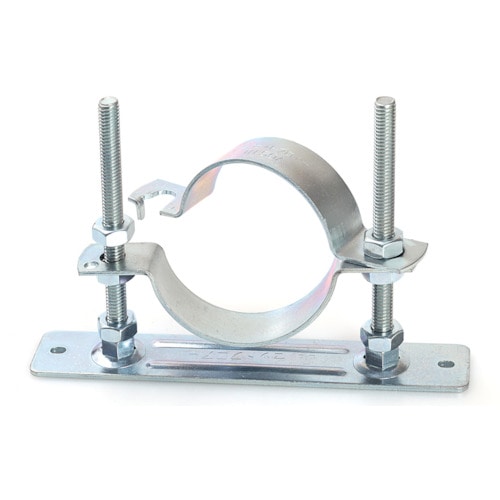

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(耐火二層管)のレベル調整バンド。●適合管外径(mm)：92.0●高さ(mm)：120●レベル範囲(mm)：51～110●L(mm)：225●P(mm)：205●タイプ：耐火二層管用●熱間圧延軟鋼板

商品コード：

2500200929586

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(耐火二層管)のレベル調整バンド。●適合管外径(mm)：106.0●高さ(mm)：120●レベル範囲(mm)：58～110●L(mm)：225●P(mm)：205●タイプ：耐火二層管用●熱間圧延軟鋼板

商品コード：

2500200929593

●全ねじを自在に取りはずすことの出来るナット付プレートを採用しました。●電気亜鉛メッキ仕上げです。●排水管(耐火二層管)のレベル調整バンド。●適合管外径(mm)：106.0●高さ(mm)：150●レベル範囲(mm)：58～140●L(mm)：225●P(mm)：205●タイプ：耐火二層管用●熱間圧延軟鋼板

商品コード：

2500200929647

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：82●適合配管サイズネオドレンパイプ：-●適合配管サイズVP管：25●適合配管サイズ被覆銅管10mm：12.7●適合配管サイズ被覆銅管20mm：-●L1(mm)：74●L2(mm)：59●A(mm)：32●本体材厚(mm)：1.2●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929515

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：85●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP20+(PMQ-20)●適合配管サイズネオドレンパイプ：NDD-304N●適合配管サイズVP管：40●適合配管サイズ被覆銅管10mm：28.58●適合配管サイズ被覆銅管20mm：9.52●L1(mm)：85●L2(mm)：73●A(mm)：48●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929546

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：87●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP25+(PMQ-25)●適合配管サイズネオドレンパイプ：-●適合配管サイズVP管：-●適合配管サイズ被覆銅管10mm：31.75●適合配管サイズ被覆銅管20mm：12.7●L1(mm)：89●L2(mm)：77●A(mm)：52●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929577

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：91●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP30+(PMQ-30)●適合配管サイズネオドレンパイプ：NDD-404N●適合配管サイズVP管：50●適合配管サイズ被覆銅管10mm：38.1●適合配管サイズ被覆銅管20mm：22.22●L1(mm)：97●L2(mm)：85●A(mm)：60●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929584

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：98●適合配管サイズVP管サイズ+保温材10mm(PMQ)：VP40+(PMQ-40)●適合配管サイズ被覆銅管10mm：44.5●適合配管サイズ被覆銅管20mm：28.58●L1(mm)：105●L2(mm)：94●A(mm)：68●本体材厚(mm)：1.6●フタ材厚(mm)：1.0●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202929591

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：155●L1(mm)：103●L2(mm)：90.5●A(mm)：119●B(mm)：70●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：28.58×38.10～25.40×41.28/15.88×28.58●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930269

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：159●L1(mm)：113●L2(mm)：100.5●A(mm)：123●B(mm)：80●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：31.75×38.10～34.92×44.45/19.05×38.10●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930276

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：101●L1(mm)：70●L2(mm)：57.5●A(mm)：67●B(mm)：37●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10●適合サイズ(mm)銅管：6.35×15.88～9.52×15.88●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930436

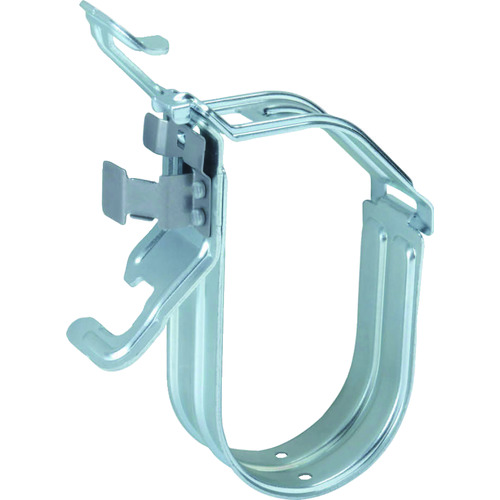

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：112●L1(mm)：74●L2(mm)：61.5●A(mm)：76●B(mm)：41●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10●適合サイズ(mm)銅管：9.52×19.05～12.70×19.05●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930443

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：128.5●L1(mm)：84●L2(mm)：71.5●A(mm)：92●B(mm)：51●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：19.05×25.40～19.05×28.58/6.35×9.52●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930467

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：138●L1(mm)：94●L2(mm)：81.5●A(mm)：102●B(mm)：61●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：25.40×31.75～25.40×34.92/15.88×19.05●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930481

●ワンタッチでボルトに取り付けできます。●ヒンジ方式のため配管の仮置きができます。●ボルト取り付け時の高さ調整が容易です。●全ねじボルト取り付けタイプ 片吊り用。●H(mm)：144●L1(mm)：94●L2(mm)：81.5●A(mm)：108●B(mm)：61●本体材厚(mm)：1.0●フタ材厚(mm)：1.0●適合サイズ(mm)保温材厚：10×10/10×20●適合サイズ(mm)銅管：31.75×38.10～34.92×44.45/19.05×38.10●許容静荷重：196N(20kgf)●表面処理:ユニクロメッキ●屋内専用です。●W3/8ボルト以外には使用しないでください。

商品コード：

2500202930498

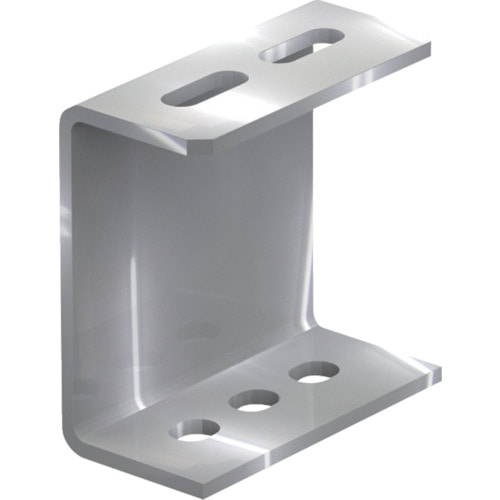

●プレスフォーミングで高精度です。●丈夫で美麗な表面処理加工が施されています。●配管の固定、ブラケット同士の連結。●幅(mm)：100×50●長さ(mm)：100●厚さ(mm)：4●短辺(mm)：-●A(mm)：30●B(mm)：10●C(mm)：25●アンカー穴：12×15mm●長穴：11×30mm●ステンレス(SUS304)

商品コード：

2500203216355

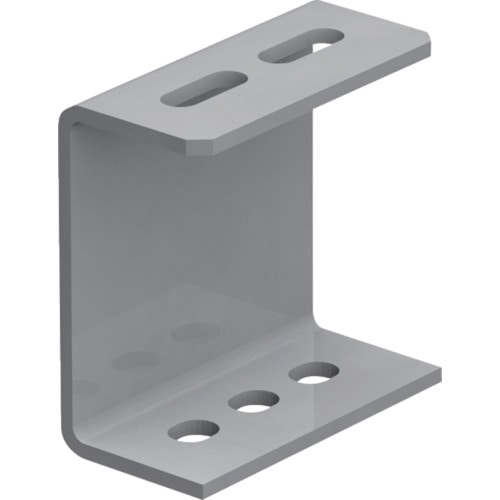

●プレスフォーミングで高精度です。●丈夫で美麗な表面処理加工が施されています。●配管の固定、ブラケット同士の連結。●幅(mm)：100×50●長さ(mm)：100●厚さ(mm)：4.5●A(mm)：30●短辺(mm)：-●C(mm)：25●B(mm)：10●アンカー穴(mm)：12×15●長穴(mm)：11×30●スチール(SPHC)●表面処理:ユニクロメッキ仕上げ

商品コード：

2500203216362

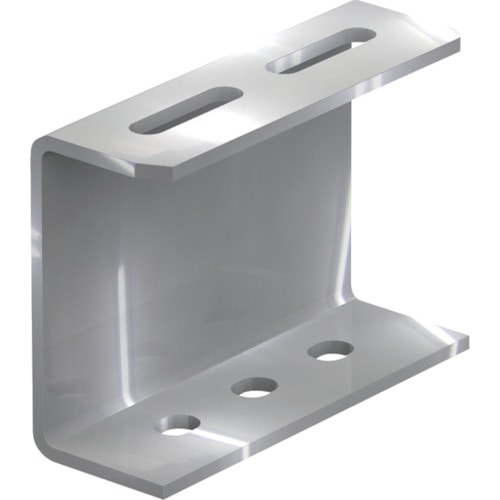

●プレスフォーミングで高精度です。●丈夫で美麗な表面処理加工が施されています。●配管の固定、ブラケット同士の連結。●幅(mm)：100×50●長さ(mm)：140●厚さ(mm)：4●短辺(mm)：-●A(mm)：45●B(mm)：16●C(mm)：35●アンカー穴：12×15mm●長穴：11×30mm●ステンレス(SUS304)

商品コード：

2500203216379

●プレスフォーミングで高精度です。●丈夫で美麗な表面処理加工が施されています。●配管の固定、ブラケット同士の連結。●幅(mm)：100×50●長さ(mm)：140●厚さ(mm)：4.5●B(mm)：16●A(mm)：45●C(mm)：35●短辺(mm)：-●アンカー穴(mm)：12×15●長穴(mm)：11×30●スチール(SPHC)●表面処理:ユニクロメッキ仕上げ

商品コード：

2500203216386
