プランジャー

型番…PLN4●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M4●Bサイズ…1.5mm●Cサイズ…15mm●Dサイズ…1.5mm●圧力最小～最大…5～16N●梱包サイズ:70×2×50●梱包重量1g

商品コード：

4518340131286

型番…PLN5●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M5●Bサイズ…2.4mm●Cサイズ…18mm●Dサイズ…2.3mm●圧力最小～最大…6～20N●梱包サイズ:80×5×50●梱包重量1g

商品コード：

4518340131323

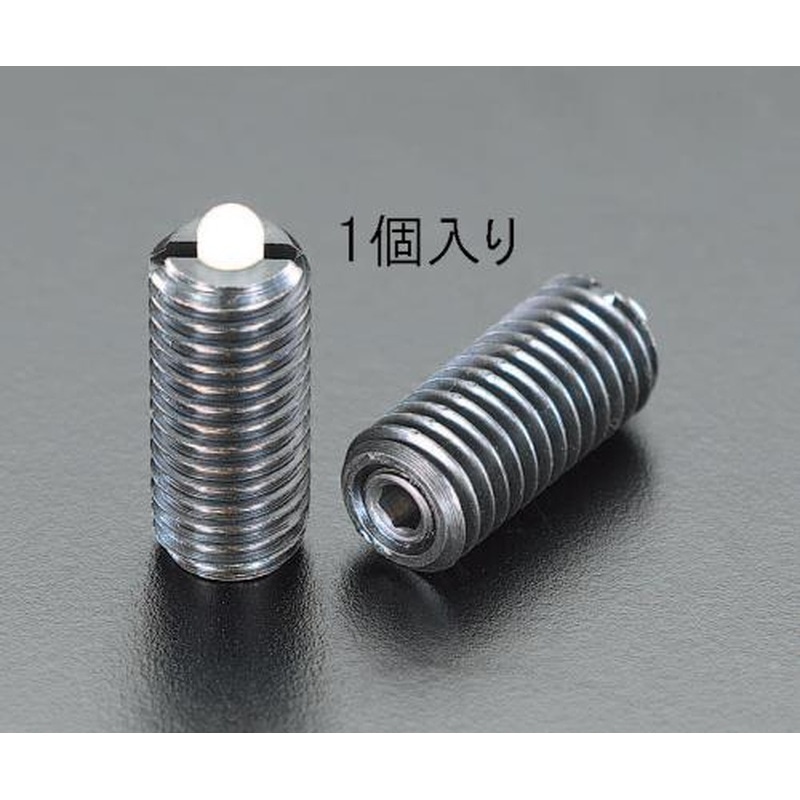

型番…PLN6●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M6●Bサイズ…2.7mm●Cサイズ…20mm●Dサイズ…2.5mm●圧力最小～最大…7～20N●梱包サイズ:70×6×50●梱包重量3g

商品コード：

4518340131330

型番…PLN8●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M8●Bサイズ…3.5mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…9～35N●梱包サイズ:65×8×50●梱包重量6g

商品コード：

4518340131989

型番…PLN10●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M10●Bサイズ…4mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…9～35N●梱包サイズ:70×10×50●梱包重量9g

商品コード：

4518340132054

型番…PLN12●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M12●Bサイズ…6mm●Cサイズ…28mm●Dサイズ…4mm●圧力最小～最大…10～55N●梱包サイズ:80×12×50●梱包重量16g

商品コード：

4518340132153

型番…PW4●材質…スチール(S45C)●適用プランジャー…M4用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:110×8×100●梱包重量15g

商品コード：

4518340132177

型番…PW5●材質…スチール(S45C)●適用プランジャー…M5用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:70×8×125●梱包重量15g

商品コード：

4518340132184

型番…PW6●材質…スチール(S45C)●適用プランジャー…M6用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:95×9×125●梱包重量15g

商品コード：

4518340132603

型番…PW8●材質…スチール(S45C)●適用プランジャー…M8用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:65×12×120●梱包重量30g

商品コード：

4518340132665

型番…PW10●材質…スチール(S45C)●適用プランジャー…M10用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×12×105●梱包重量45g

商品コード：

4518340134713

型番…PW12●材質…スチール(S45C)●適用プランジャー…M12用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:70×15×100●梱包重量65g

商品コード：

4518340134812

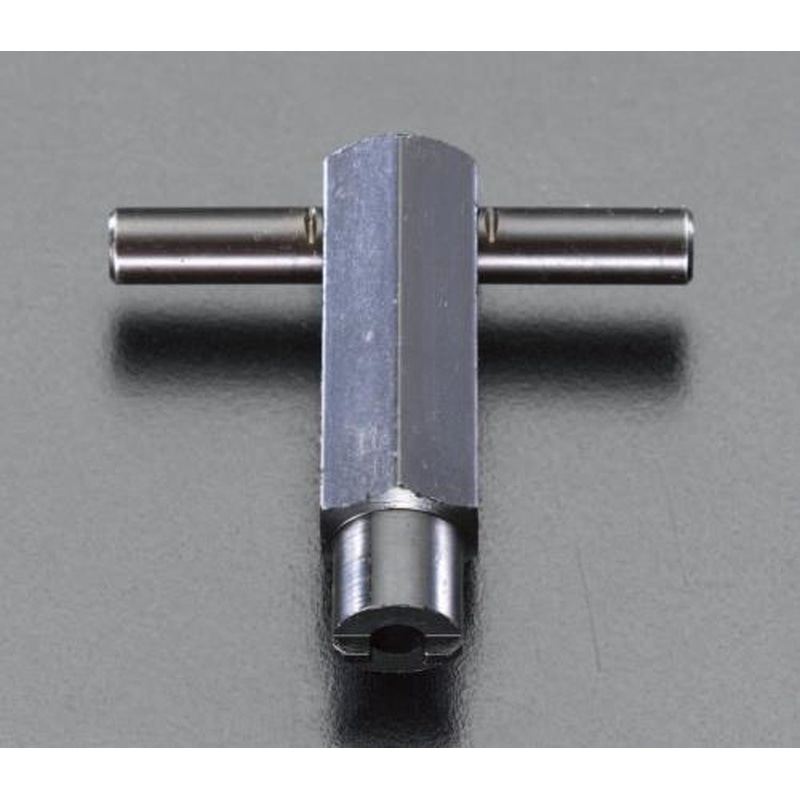

型番…PW16●材質…スチール(S45C)●適用プランジャー…M16用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:65×17×120●梱包重量90g

商品コード：

4518340134850

型番…PW20●材質…スチール(S45C)●適用プランジャー…M20用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:110×26×150●梱包重量175g

商品コード：

4518340135154

型番…PW24●材質…スチール(S45C)●適用プランジャー…M24用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×27×150●梱包重量290g

商品コード：

4518340135260

型番…LBSU8●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×37×12●梱包重量4g

商品コード：

4550061190081

型番…LBSUH3●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…5～7●重荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×70×2●梱包重量2g

商品コード：

4550061190098

型番…LBSUH4●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…12～22●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:56×41×4●梱包重量2g

商品コード：

4550061190104

型番…LBSUH5●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M5、B：3、C：12、D：0.9●最小～最大圧力(N)…19～30●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:52×40×4●梱包重量2g

商品コード：

4550061190111

型番…LBSUH6●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…28～40●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×35×6●梱包重量2g

商品コード：

4550061190128

型番…EBPJ10●本体・ボール材質…ポリアセタール●サイズ(mm)…A：10、B：8、C：13.5、D：2.7、E：12●最小～最大圧力(N)…10～20●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:52×49×12●梱包重量2g

商品コード：

4550061190135

型番…BEE6●本体・ボール材質…デルリン(ポリアセタール)●耐熱温度…90℃●電気絶縁性(本体)n●RoHS対応品●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●梱包サイズ:50×68×3●梱包重量2g

商品コード：

4550061190500

型番…BEE8●本体・ボール材質…デルリン(ポリアセタール)●耐熱温度…90℃●電気絶縁性(本体)n●RoHS対応品●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●梱包サイズ:45×38×7●梱包重量1g

商品コード：

4550061190517

型番…EBP8●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：8、B：6.5、C：9、D：1.8、E：8.5●最小～最大圧力(N)…6～12●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:54×30×8●梱包重量2g

商品コード：

4550061190951

型番…BEU6●本体材質…デルリン(ポリアセタール)●ボール材質…SUS420●耐熱温度…90℃●電気絶縁性(本体)●RoHS対応品●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●梱包サイズ:50×68×5●梱包重量2g

商品コード：

4550061191408

型番…BEU8●本体材質…デルリン(ポリアセタール)●ボール材質…SUS420●耐熱温度…90℃●電気絶縁性(本体)●RoHS対応品●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●梱包サイズ:49×48×8●梱包重量2g

商品コード：

4550061191415

型番…BEU10●本体材質…デルリン(ポリアセタール)●ボール材質…SUS420●耐熱温度…90℃●電気絶縁性(本体)●RoHS対応品●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…20～40●梱包サイズ:62×42×11●梱包重量2g

商品コード：

4550061191422

型番…LBST3●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…1.5～3●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×68×2●梱包重量2g

商品コード：

4550061191439

型番…LBST4●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…4～10●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:47×36×3

商品コード：

4550061191446

型番…LBST5●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M5、B：3、C：12、D：0.9●最小～最大圧力(N)…6～11●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×70×2●梱包重量2g

商品コード：

4550061191453

型番…TSP-10●サイズ(mm)※エスコ寸法図参照ください。●A…5●B…M10×P1.25●C…16●D…40●E…8.5●F…12●G…4●H…19●I…35●J…5●K…10●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●重量(g)…40.8●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●付属品…六角ナットM10●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:71×55×19●梱包重量52g

商品コード：

4550061980712

型番…TSP-12●サイズ(mm)※エスコ寸法図参照ください。●A…6●B…M12×P1.25●C…18●D…44.6●E…10●F…14●G…5●H…22.5●I…41.5●J…6●K…12●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…64.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:51×51×21●梱包重量74g

商品コード：

4550061981023

型番…TSP-16●サイズ(mm)※エスコ寸法図参照ください。●A…8●B…M16×P1.5●C…24●D…59.4●E…13●F…18●G…6●H…29●I…53●J…8●K…16●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…143.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:69×67×26●梱包重量154g

商品コード：

4550061981030

型番…LBSUH8●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…47～73●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×35×7●梱包重量4g

商品コード：

4550061200858

型番…LBSUH10●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…66～100●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:52×40×10●梱包重量6g

商品コード：

4550061200865

型番…LBSUH12●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…66～120●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:43×36×12●梱包重量12g

商品コード：

4550061200872

型番…SBPJ4●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：4、B：3、C：5、D：0.5、E：4.6●最小～最大圧力(N)…3～7●梱包サイズ:50×68×4●梱包重量2g

商品コード：

4550061200995

型番…SBPJ5●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：5、B：4、C：6、D：0.6、E：5.6●最小～最大圧力(N)…4～7●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061201053

型番…LBST6●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×39×5●梱包重量2g

商品コード：

4550061201503

型番…LBST8●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:53×43×7●梱包重量4g

商品コード：

4550061201510

型番…LBST10●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…20～25●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×36×10●梱包重量6g

商品コード：

4550061201527

型番…LBST12●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…30～35●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:68×39×12●梱包重量10g

商品コード：

4550061201534

型番…LBST16●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M16、B：10、C：24、D：3.5●最小～最大圧力(N)…65～125●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:66×35×17●梱包重量22g

商品コード：

4550061201541

型番…LBSUH16●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M16、B：10、C：24、D：3.5●最小～最大圧力(N)…90～180●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:67×34×15●梱包重量24g

商品コード：

4550061201893

型番…EBP4●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：4、B：3、C：5、D：0.7、E：4.6●最小～最大圧力(N)…3～7●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:45×40×4

商品コード：

4550061201909

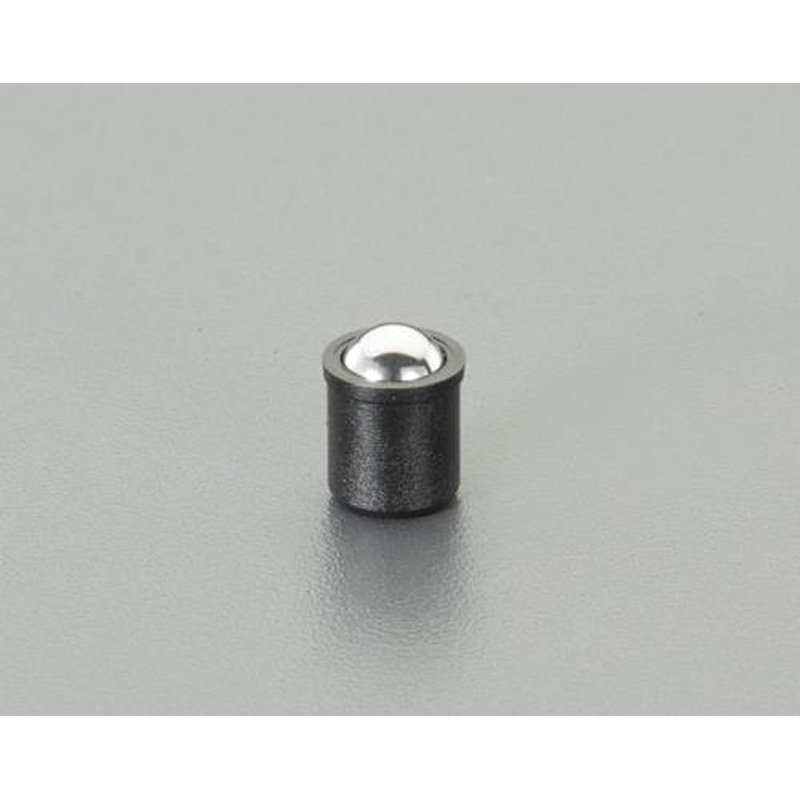

型番…EBP5●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：5、B：4、C：6、D：1、E：5.6●最小～最大圧力(N)…4～7●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:48×32×5●梱包重量2g

商品コード：

4550061201916

型番…SBPJ6●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：6、B：5、C：7、D：1.1、E：6.5●最小～最大圧力(N)…6～12●梱包サイズ:49×39×6●梱包重量2g

商品コード：

4550061201992

型番…SBPJ8●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：8、B：6.5、C：9、D：1.5、E：8.5●最小～最大圧力(N)…6～12●梱包サイズ:48×38×8●梱包重量2g

商品コード：

4550061202029

型番…SBPJ10●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：10、B：8、C：13.5、D：2.3、E：12●最小～最大圧力(N)…10～20●梱包サイズ:41×29×14●梱包重量6g

商品コード：

4550061202036

型番…SBPJ12●本体材質…SUS303●ボール材質…ポリアセタール●軽荷重用●ステンレス製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●サイズ(mm)…A：12、B：10、C：16、D：3.1、E：14●最小～最大圧力(N)…15～25●梱包サイズ:49×37×19●梱包重量6g

商品コード：

4550061202050
