メカニカル部品

●接地部にはエクシール製の滑り止めシートが付いており、耐振動・耐衝撃に優れています。●計測機器・操作盤・事務機器などに。●許容荷重(kgf)：102●ねじ寸法：M8●ねじ長さ(mm)：25●全高(mm)：43●台座径(mm)：32●色：黒●ねじ：鉄(SWCH12A)●表面処理：三価クロメート●台座：ABS樹脂●滑り止めシート：ポリウレタン

商品コード：

2500201316514

サイズ：

●ねじ長さ：２５ｍｍ●全高：４３ｍｍ●台座径：３２ｍｍ

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：107●幅(mm)：76●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ6.5穴φ9.5皿●耐荷重(kg)2個使用時：40●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：9.5●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465960

サイズ：

●全長：１０７ｍｍ●幅：７６ｍｍ●厚さ：３ｍｍ●穴径：φ６．５穴φ９．５皿ｍｍ

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：119●幅(mm)：114●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ7穴φ10皿●耐荷重(kg)2個使用時：45●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：10●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465977

サイズ：

●全長：１１９ｍｍ●幅：１１４ｍｍ●厚さ：３ｍｍ●穴径：φ７穴φ１０皿ｍｍ

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：132●幅(mm)：76●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ7穴φ10皿●耐荷重(kg)2個使用時：50●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：10●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465984

サイズ：

●全長：１３２ｍｍ●幅：７６ｍｍ●厚さ：３ｍｍ●穴径：φ７穴φ１０皿ｍｍ

●インジケーターはエンプラダイアルインジケーター(PD)を使用しています。●ダイアルグリルノブ●本体：ポリアミド(ガラス繊維強化)つや消しブラック●インサート：SUM22L黒染め●文字盤：アルミニウム(A1050P)●長針：赤色●短針：黒色

商品コード：

2500201467056

●握り部を熱可塑性エラストマー(TPE)で被覆したソフトタッチグリップです。●疲労感がなく、ソフトな感触が得られます。●エルゴボールグリップソフト●グリップ：ポリプロピレン 熱可塑性エラストマー(TPE)被覆 ショアA70(TPE) つや消しブラック●オネジ：S10C 亜鉛メッキ

商品コード：

2500201540551

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～7●ストローク(mm)：1.0●全長(mm)：6●ポール径(mm)：4.0●外径(mm)：5●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540872

サイズ：

●ストローク：１．０ｍｍ●全長：６ｍｍ●ポール径：４．０ｍｍ●外径：５ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.5●全長(mm)：7●ポール径(mm)：5.0●外径(mm)：6●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540919

サイズ：

●ストローク：１．５ｍｍ●全長：７ｍｍ●ポール径：５．０ｍｍ●外径：６ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.8●全長(mm)：9●ポール径(mm)：6.5●外径(mm)：8●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540957

サイズ：

●ストローク：１．８ｍｍ●全長：９ｍｍ●ポール径：６．５ｍｍ●外径：８ｍｍ

●エンプラインデックスプランジャー

商品コード：

2500201560122

●取り付けが容易です。●一般機械支持。●ばね定数(N/mm)：90●許容荷重(N)：600●外径(mm)：30●内径(mm)：12●ゴム高さ(mm)：30●ゴム硬度：68°●許容荷重(kgf)：61.2●天然ゴム(NR)

商品コード：

2500201560894

サイズ：

●外径：３０ｍｍ●内径：１２ｍｍ●ゴム高さ：３０ｍｍ

●取り付けが容易です。●一般機械支持。●ばね定数(N/mm)：95●許容荷重(N)：1000●外径(mm)：35●内径(mm)：12●ゴム高さ(mm)：50●ゴム硬度：68°●許容荷重(kgf)：102.0●天然ゴム(NR)

商品コード：

2500201560962

サイズ：

●外径：３５ｍｍ●内径：１２ｍｍ●ゴム高さ：５０ｍｍ

●取り付けが容易です。●一般機械支持。●ばね定数(N/mm)：215●許容荷重(N)：1400●外径(mm)：40●内径(mm)：12●ゴム高さ(mm)：30●ゴム硬度：68°●許容荷重(kgf)：142.8●天然ゴム(NR)

商品コード：

2500201561006

サイズ：

●外径：４０ｍｍ●内径：１２ｍｍ●ゴム高さ：３０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：40●ノブ高さ(mm)：25●穴なしタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561075

サイズ：

●外径：４０ｍｍ●ノブ高さ：２５ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：40●ノブ高さ(mm)：25●精度穴径H8(mm)：8●精度穴深さ(mm)：16●リーマ穴タイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561082

サイズ：

●外径：４０ｍｍ●ノブ高さ：２５ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：40●ノブ高さ(mm)：25●ねじ寸法：M8×1.25●ねじ深さ(mm)：12●めねじタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561129

サイズ：

●外径：４０ｍｍ●ノブ高さ：２５ｍｍ●ねじ深さ：１２ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：40●ノブ高さ(mm)：25●ねじ寸法：M8×1.25●ねじ長さ(mm)：30●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561150

サイズ：

●外径：４０ｍｍ●ノブ高さ：２５ｍｍ●ねじ長さ：３０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：40●ノブ高さ(mm)：25●ねじ寸法：M8×1.25●ねじ長さ(mm)：50●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561174

サイズ：

●外径：４０ｍｍ●ノブ高さ：２５ｍｍ●ねじ長さ：５０ｍｍ

●取り付けが容易です。●一般機械支持。●ばね定数(N/mm)：350●許容荷重(N)：2800●外径(mm)：50●内径(mm)：16●ゴム高さ(mm)：30●ゴム硬度：68°●許容荷重(kgf)：285.6●天然ゴム(NR)

商品コード：

2500201561228

サイズ：

●外径：５０ｍｍ●内径：１６ｍｍ●ゴム高さ：３０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：50●ノブ高さ(mm)：32●穴なしタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561310

サイズ：

●外径：５０ｍｍ●ノブ高さ：３２ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：50●ノブ高さ(mm)：32●精度穴径H8(mm)：10●精度穴深さ(mm)：19●リーマ穴タイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561327

サイズ：

●外径：５０ｍｍ●ノブ高さ：３２ｍｍ

●ボス部が穴なし、リーマ穴、タップ穴とありますので用途に応じて選択できます。●リーマ穴径(mm)：10●リーマ穴深さ(mm)：19●ノブ高さ(mm)：32●外径(mm)：50●ノブ：ポリアミド ブラック●インサート：SUS303●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。●インサート側面に追加工を施す場合、サラモミ穴を利用し現合で穴あけを行ってください。

商品コード：

2500201561334

サイズ：

●リーマ穴径：１０ｍｍ●リーマ穴深さ：１９ｍｍ●ノブ高さ：３２ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：50●ノブ高さ(mm)：32●ねじ寸法：M10×1.50●ねじ深さ(mm)：16●めねじタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561372

サイズ：

●外径：５０ｍｍ●ノブ高さ：３２ｍｍ●ねじ深さ：１６ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：50●ノブ高さ(mm)：32●ねじ寸法：M10×1.50●ねじ長さ(mm)：30●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561402

サイズ：

●外径：５０ｍｍ●ノブ高さ：３２ｍｍ●ねじ長さ：３０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：50●ノブ高さ(mm)：32●ねじ寸法：M10×1.50●ねじ長さ(mm)：40●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561419

サイズ：

●外径：５０ｍｍ●ノブ高さ：３２ｍｍ●ねじ長さ：４０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：50●ノブ高さ(mm)：32●ねじ寸法：M10×1.50●ねじ長さ(mm)：50●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561426

サイズ：

●外径：５０ｍｍ●ノブ高さ：３２ｍｍ●ねじ長さ：５０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：63●ノブ高さ(mm)：40●穴なしタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561617

サイズ：

●外径：６３ｍｍ●ノブ高さ：４０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：63●ノブ高さ(mm)：40●精度穴径H8(mm)：12●精度穴深さ(mm)：23●リーマ穴タイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561624

サイズ：

●外径：６３ｍｍ●ノブ高さ：４０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：63●ノブ高さ(mm)：40●ねじ寸法：M12×1.75●ねじ深さ(mm)：20●めねじタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561648

サイズ：

●外径：６３ｍｍ●ノブ高さ：４０ｍｍ●ねじ深さ：２０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：63●ノブ高さ(mm)：40●ねじ寸法：M12×1.75●ねじ長さ(mm)：30●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561662

サイズ：

●外径：６３ｍｍ●ノブ高さ：４０ｍｍ●ねじ長さ：３０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：63●ノブ高さ(mm)：40●ねじ寸法：M12×1.75●ねじ長さ(mm)：40●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561679

サイズ：

●外径：６３ｍｍ●ノブ高さ：４０ｍｍ●ねじ長さ：４０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：63●ノブ高さ(mm)：40●ねじ寸法：M12×1.75●ねじ長さ(mm)：50●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561686

サイズ：

●外径：６３ｍｍ●ノブ高さ：４０ｍｍ●ねじ長さ：５０ｍｍ

●取り付けが容易です。●一般機械支持。●ばね定数(N/mm)：435●許容荷重(N)：4000●外径(mm)：65●内径(mm)：16●ゴム高さ(mm)：50●ゴム硬度：68°●許容荷重(kgf)：408.0●天然ゴム(NR)

商品コード：

2500201561693

サイズ：

●外径：６５ｍｍ●内径：１６ｍｍ●ゴム高さ：５０ｍｍ

●取り付けが容易です。●一般機械支持。●ばね定数(N/mm)：440●許容荷重(N)：7000●外径(mm)：80●内径(mm)：16●ゴム高さ(mm)：80●ゴム硬度：68°●許容荷重(kgf)：714.0●天然ゴム(NR)

商品コード：

2500201561709

サイズ：

●外径：８０ｍｍ●内径：１６ｍｍ●ゴム高さ：８０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：80●ノブ高さ(mm)：50●穴なしタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561778

サイズ：

●外径：８０ｍｍ●ノブ高さ：５０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：80●ノブ高さ(mm)：50●精度穴径H8(mm)：16●精度穴深さ(mm)：28●リーマ穴タイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561792

サイズ：

●外径：８０ｍｍ●ノブ高さ：５０ｍｍ

●手にフィットして回しやすいノブです。●外径(mm)：80●ノブ高さ(mm)：50●ねじ寸法：M16×2.00●ねじ深さ(mm)：24●めねじタイプ●ノブ:ポリアミド(PA)●インサート:スチール

商品コード：

2500201561839

サイズ：

●外径：８０ｍｍ●ノブ高さ：５０ｍｍ●ねじ深さ：２４ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：80●ノブ高さ(mm)：50●ねじ寸法：M16×2.00●ねじ長さ(mm)：50●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561860

サイズ：

●外径：８０ｍｍ●ノブ高さ：５０ｍｍ●ねじ長さ：５０ｍｍ

●手にフィットして回しやすい樹脂製ノブの定番です。●外径(mm)：80●ノブ高さ(mm)：50●ねじ寸法：M16×2.00●ねじ長さ(mm)：60●おねじタイプ●ノブ:ポリアミド(PA)●おねじ:スチール

商品コード：

2500201561877

サイズ：

●外径：８０ｍｍ●ノブ高さ：５０ｍｍ●ねじ長さ：６０ｍｍ

●エンプララッチ

商品コード：

2500201563550

●機械の基礎は不要で、据え付けが簡単です。レベル調整が簡単です。●上下・左右の揺れに有効です。●各種プレス機、工作機械、タテ型射出成型機など。●許容荷重(kg)：950●外径(mm)：120●台座高さ(mm)：43●ねじ寸法：M12×1.75●幅(mm)：120●奥行(mm)：120●全高(mm)：114.8●レベル調整量(mm)：12●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201563567

サイズ：

●外径：１２０ｍｍ●台座高さ：４３ｍｍ●幅：１２０ｍｍ●奥行：１２０ｍｍ

●機械の基礎は不要で、据え付けが簡単です。レベル調整が簡単です。●上下・左右の揺れに有効です。●各種プレス機、工作機械、タテ型射出成型機など。●許容荷重(kg)：2000●外径(mm)：160●台座高さ(mm)：43●ねじ寸法：M18×2.50●幅(mm)：160●奥行(mm)：160●全高(mm)：112.5●レベル調整量(mm)：12●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201563574

サイズ：

●外径：１６０ｍｍ●台座高さ：４３ｍｍ●幅：１６０ｍｍ●奥行：１６０ｍｍ

●機械の基礎は不要で、据え付けが簡単です。レベル調整が簡単です。●上下・左右の揺れに有効です。●各種プレス機、工作機械、タテ型射出成型機など。●許容荷重(kg)：3000●外径(mm)：190●台座高さ(mm)：54●ねじ寸法：M24×1.50●幅(mm)：190●奥行(mm)：190●全高(mm)：134.0●レベル調整量(mm)：12●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201563581

サイズ：

●外径：１９０ｍｍ●台座高さ：５４ｍｍ●幅：１９０ｍｍ●奥行：１９０ｍｍ

●機械の基礎は不要で、据え付けが簡単です。レベル調整が簡単です。●上下・左右の揺れに有効です。●各種プレス機、工作機械、タテ型射出成型機など。●許容荷重(kg)：4000●外径(mm)：230●台座高さ(mm)：57●ねじ寸法：M24×1.50●幅(mm)：230●奥行(mm)：230●全高(mm)：138.0●レベル調整量(mm)：12●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201563635

サイズ：

●外径：２３０ｍｍ●台座高さ：５７ｍｍ●幅：２３０ｍｍ●奥行：２３０ｍｍ

●機械の基礎は不要で、据え付けが簡単です。●機械の歩き出しを抑制します。●機械のレベル調整が簡単にできます。●横揺れが大きい機械に有効です。●工作機械、ヨコ型射出成型機など。●許容荷重(kg)：1500●外径(mm)：120●台座高さ(mm)：39●ねじ寸法：M12×1.75●幅(mm)：120●奥行(mm)：120●全高(mm)：98.5●レベル調整量(mm)：20●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201563963

サイズ：

●外径：１２０ｍｍ●台座高さ：３９ｍｍ●幅：１２０ｍｍ●奥行：１２０ｍｍ

●機械の基礎は不要で、据え付けが簡単です。●機械の歩き出しを抑制します。●機械のレベル調整が簡単にできます。●横揺れが大きい機械に有効です。●工作機械、ヨコ型射出成型機など。●許容荷重(kg)：2800●外径(mm)：160●台座高さ(mm)：42●ねじ寸法：M16×2.00●幅(mm)：160●奥行(mm)：160●全高(mm)：100.0●レベル調整量(mm)：20●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201563994

サイズ：

●外径：１６０ｍｍ●台座高さ：４２ｍｍ●幅：１６０ｍｍ●奥行：１６０ｍｍ

●機械の基礎は不要で、据え付けが簡単です。●機械の歩き出しを抑制します。●機械のレベル調整が簡単にできます。●横揺れが大きい機械に有効です。●工作機械、ヨコ型射出成型機など。●許容荷重(kg)：4000●外径(mm)：190●台座高さ(mm)：47●ねじ寸法：M24×1.50●幅(mm)：190●奥行(mm)：190●全高(mm)：123.0●レベル調整量(mm)：20●ゴム:クロロプレンゴム(CR)●金具:スチール

商品コード：

2500201564007

サイズ：

●外径：１９０ｍｍ●台座高さ：４７ｍｍ●幅：１９０ｍｍ●奥行：１９０ｍｍ

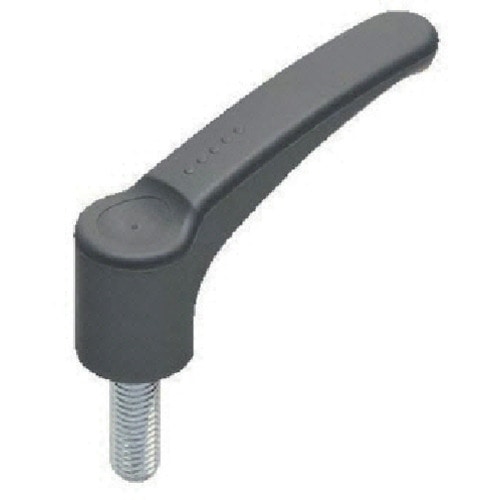

●ねじ径：M8×1.25●ねじ長さ(mm)：25●ハンドル径(mm)：73.5●ボス径(mm)：19●レバー：ポリアミド(ガラス繊維強化) つや消しブラック●オネジ：SUM22L 亜鉛メッキ●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

商品コード：

2500201564656

サイズ：

●ねじ長さ：２５ｍｍ●ハンドル径：７３．５ｍｍ●ボス径：１９ｍｍ

●エンプラレベリングパッド

商品コード：

2500201564854

●作業者の指を保護する安全カバー付です。(カバーの取外しは簡単に行えます)●ねじ深さ(mm)：6●ハンドル幅(mm)：114●取付ピッチ(mm)：93.5●ねじ穴径(mm)：6.5●グリップ：ポリアミド(ガラス繊維強化) つや消しブラック●カバー：ポリエステル オレンジ●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。●カバーは輸送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組みつけてご使用ください。

商品コード：

2500201586108

サイズ：

●ねじ深さ：６ｍｍ●ハンドル幅：１１４ｍｍ●取付ピッチ：９３．５ｍｍ
