プランジャー（メカニカル部品）

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451724

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451731

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451748

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：5.0～7.0●ストローク(mm)：0.5●ポール径(mm)：1.5●ねじ径：M3×0.50●本体寸法(mm)長さ：9●本体：SUM22L 黒染め●コイルバネ：SWPA●ボール：SUJ2 HRC56～60●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451946

サイズ：

●ストローク：０．５ｍｍ●ポール径：１．５ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●ねじ径：M6×1.00●本体寸法(mm)長さ：15●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420 HRC55●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451953

サイズ：

●ストローク：１．０ｍｍ●ポール径：３．５ｍｍ

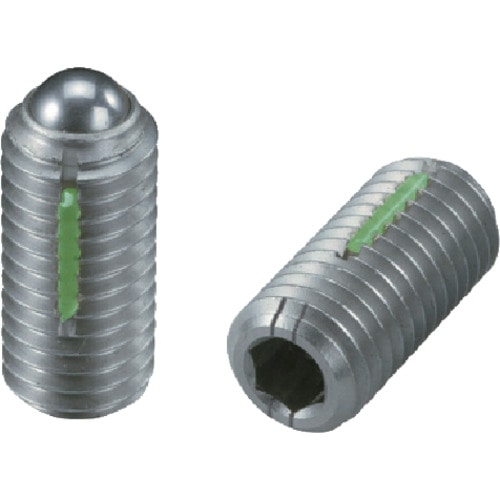

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：19.0～30.0●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：14●ねじ径：M5×0.80●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420 HRC55●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451960

サイズ：

●ストローク：０．９ｍｍ●ポール径：３．０ｍｍ

●PG・グリッパー(アジャストタイプ)●本体：SCM440焼入焼戻黒染め●チップ：超硬HRC72

商品コード：

2500202541687

●ネジ部本体にスプリングを内蔵し、押し圧によってセンターピンをストロークし位置決めします。●スプリングプランジャー●本体：SUS303●コイルバネ：SUS302WPA●センターピン：SUS420

商品コード：

2500202562118

●ねじ部本体にスプリング内蔵で押し圧によってセンターピンをストロークし位置決めします。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9.0～35.0●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500202562521

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：３．５ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566024

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：４．０ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：10～55●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566048

サイズ：

●ストローク：４．０ｍｍ●全長：２８ｍｍ●センターピン径：６．０ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：45～100●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566093

サイズ：

●ストローク：５．０ｍｍ●全長：３２ｍｍ●センターピン径：７．５ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～16●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566109

サイズ：

●ストローク：１．５ｍｍ●全長：１５ｍｍ●センターピン径：１．５ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～20●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566116

サイズ：

●ストローク：２．３ｍｍ●全長：１８ｍｍ●センターピン径：２．４ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7～20●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566130

サイズ：

●ストローク：２．５ｍｍ●全長：２０ｍｍ●センターピン径：２．７ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566147

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：３．５ｍｍ

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202805857

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202805871

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193337

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193344

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193351

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193368

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～7●ストローク(mm)：0.7●全長(mm)：5●ポール径(mm)：3.0●外径(mm)：4●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540858

サイズ：

●ストローク：０．７ｍｍ●全長：５ｍｍ●ポール径：３．０ｍｍ●外径：４ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～7●ストローク(mm)：1.0●全長(mm)：6●ポール径(mm)：4.0●外径(mm)：5●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540872

サイズ：

●ストローク：１．０ｍｍ●全長：６ｍｍ●ポール径：４．０ｍｍ●外径：５ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.5●全長(mm)：7●ポール径(mm)：5.0●外径(mm)：6●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540919

サイズ：

●ストローク：１．５ｍｍ●全長：７ｍｍ●ポール径：５．０ｍｍ●外径：６ｍｍ

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.8●全長(mm)：9●ポール径(mm)：6.5●外径(mm)：8●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540957

サイズ：

●ストローク：１．８ｍｍ●全長：９ｍｍ●ポール径：６．５ｍｍ●外径：８ｍｍ

●はめ込みタイプのプランジャーです。●エンプラケースプランジャー●本体：ポリアセタール ブラック●コイルバネ：SUS302WPA●ボール：ポリアセタール●抜けの恐れがある場合は接着剤等にて固定してください。

商品コード：

2500201541008

●エンプラインデックスプランジャー

商品コード：

2500201560122

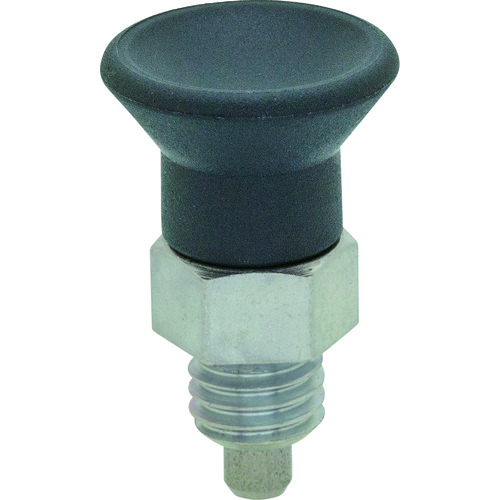

●インデックスプランジャー(ショートタイプ)

商品コード：

2500204562420

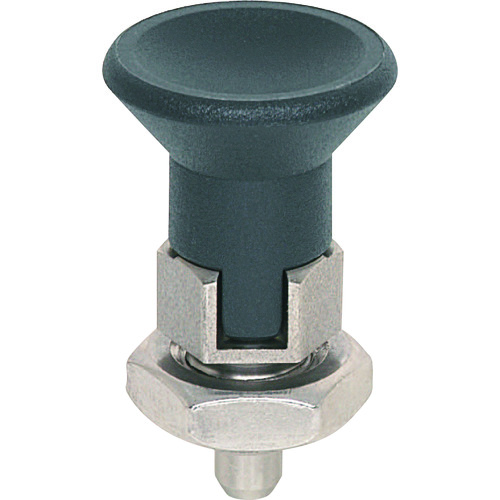

●インデックスプランジャー(ショートタイプ、ノーズロック型)

商品コード：

2500204562437

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L 黒染め●ノブ：ポリアミド つや消しブラック●コイルバネ：SWPA●ノーズ：SUM22L HRC58～62●北海道・沖縄運賃1500円

商品コード：

2500204562444

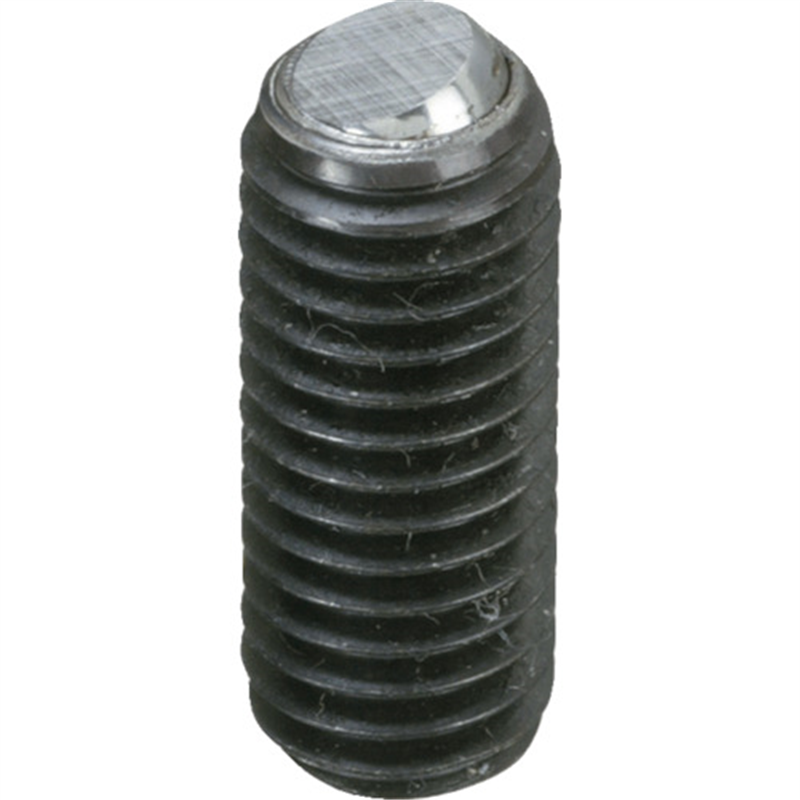

●面で力を受けますので､ワークが軟質な場合や､締め付け力が掛かる場合､角度がある場合などに使用できます｡●相手側が傷を嫌う場合､角度のある場合に最適です｡●面での支持。●全長(mm):35●ねじ寸法:M16×2.00●六角二面幅(mm):8.0●ボール突き出し量(mm):1.0●ポール径(mm):12.0●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500205201175

サイズ：

●全長(mm):35

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):20.0~35.0●ストローク(mm):2.0●ポール径(mm):6.0●ねじ径:M10×1.5●本体寸法(mm)長さ:23●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201427

●荷重(N):20.0~35.0●ストローク(mm):2.0●ポール径(mm):6.0●本体寸法(mm)長さ:35●ねじ径:M10×1.5

商品コード：

2500205201434

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):30.0~55.0●ストローク(mm):2.5●ポール径(mm):8.0●本体寸法(mm)長さ:26●ねじ径:M12×1.75●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201441

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):65.0~125.0●ストローク(mm):3.5●ポール径(mm):10.0●本体寸法(mm)長さ:33●ねじ径:M16×2.0●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201458

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):1.5~3.0●ストローク(mm):0.5●ポール径(mm):1.5●ねじ径:M3×0.5●本体寸法(mm)長さ:9●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201472

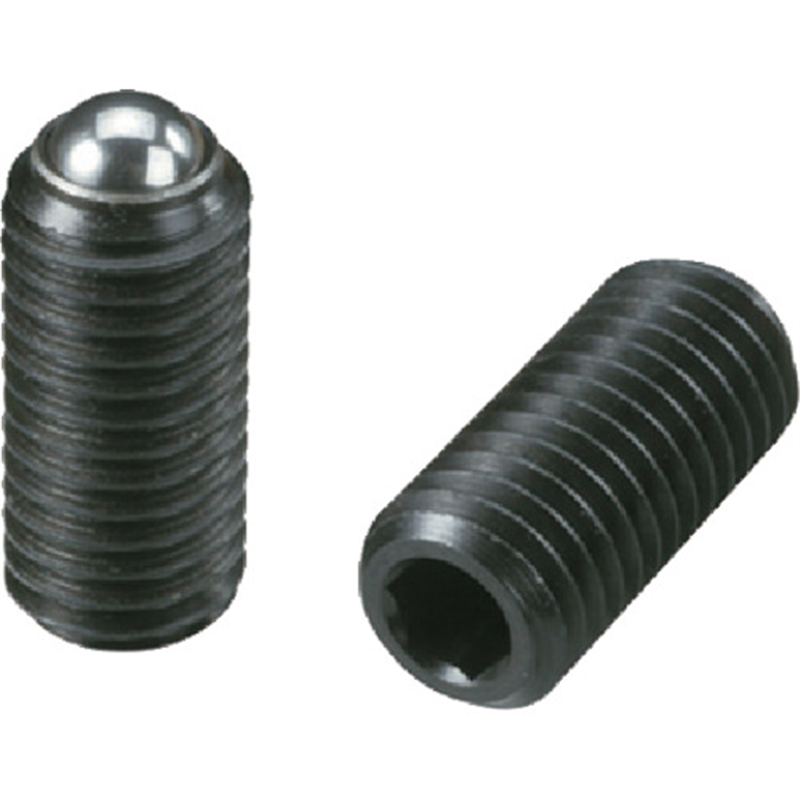

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):4.0~10.0●ストローク(mm):0.8●ポール径(mm):2.5●ねじ径:M4×0.7●本体寸法(mm)長さ:10●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201489

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):6.0~11.0●ストローク(mm):0.9●ポール径(mm):3.0●ねじ径:M5×0.8●本体寸法(mm)長さ:14●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201496

●荷重(N):6.0~11.0●ストローク(mm):0.9●ポール径(mm):3.0●本体寸法(mm)長さ:20●ねじ径:M5×0.8

商品コード：

2500205201502

●荷重(N):9.0~13.0●ストローク(mm):1.0●ポール径(mm):3.5●ねじ径:M6×1.0●本体寸法(mm)長さ:25

商品コード：

2500205201519

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●ロングロックが緩み防止になります｡●荷重(N):28.0~40.0●ストローク(mm):1.0●ポール径(mm):3.5●ねじ径:M6×1.00●本体寸法(mm)長さ:14●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60●ロングロック:ポリアミド

商品コード：

2500205621607

●ノブの操作でノーズがストロークし､位置決めします｡●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます｡●インデックスプランジャー●本体:SUS303●ノブ:ポリアミド つや消しブラック●コイルバネ:SUS302WPA●ノーズ:SUS420 HRC53~55●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500205690337

●ノブの操作でノーズがストロークし､位置決めします｡●インデックスプランジャー●本体:SUM22L 黒染め●ノブ:ポリアミド つや消しブラック●コイルバネ:SWPA●ノーズ:SUM22L HRC58~62

商品コード：

2500205690344

●ノブの操作でノーズがストロークし､位置決めします｡●インデックスプランジャー●本体:SUM22L 黒染め●ノブ:ポリアミド つや消しブラック●コイルバネ:SWPA●ノーズ:SUM22L HRC58~62

商品コード：

2500205690351

●インデックスプランジャー

商品コード：

2500205690368

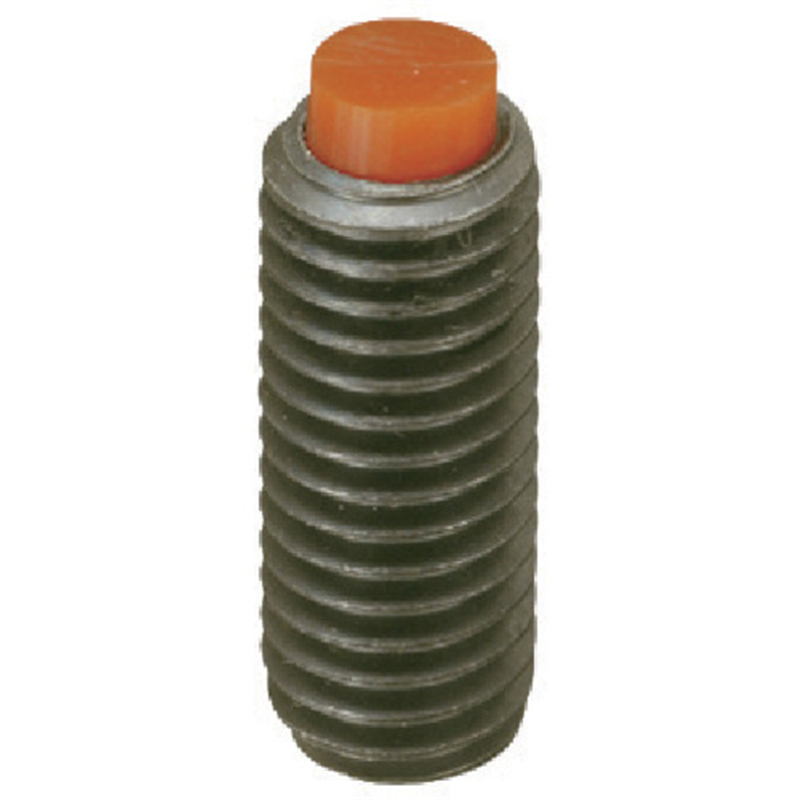

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824916

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824947

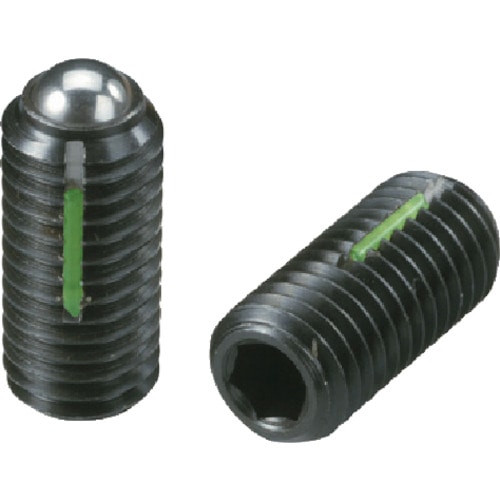

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：1.5～3.0●ストローク(mm)：0.5●ポール径(mm)：1.5●ねじ径：M3×0.50●本体寸法(mm)長さ：9●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090321

サイズ：

●ストローク：０．５ｍｍ●ポール径：１．５ｍｍ

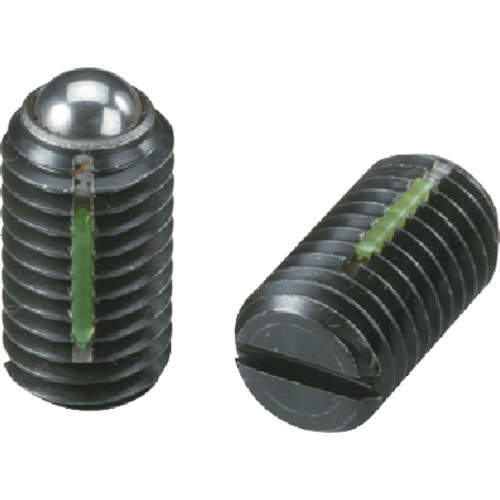

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：6.0～11.0●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：12●ねじ径：M5×0.80●本体：SUM22L黒染め●コイルバネ：SWPA●ボール：SUJ2HRC56～60●ロングロック：ポリアミド

商品コード：

2500202090338

サイズ：

●ストローク：０．９ｍｍ●ポール径：３．０ｍｍ
