蝶番

●ピタッと閉まらないキャッチ無●開き角度2段階105°／85°、らくちん微調整●3次元調整、ワンタッチ着脱●1個だけが壊れた場合でもその扉についている全ての丁番を取替えてください！扉の上下で違うメーカーの丁番を付けると、扉や丁番の破損をまねきます●扉の丁番に。●一個だけが壊れた場合でもその扉についているすべての丁番を取り替えてください。●扉の上下で違うメーカーの丁番を付けると破損の原因となります。●板が反っていたり特殊な丁番等、取替えが困難な場合もありますので、よくご確認ください。●取り付ける際、怪我をされないようご注意ください。●適合しないものも一部ございますので、よく確認してから取り付けてください。●キャッチ：無し●かぶせ：インセット●カップの径(mm)：35●カップの深さ(mm)：11.1●材質：スチール／ニッケルメッキ仕上●入数：2個入●こちらの商品は事業者様向け商品です。

商品コード：

2500100747891

●全長（mm）：102●幅（mm）：102●厚み（mm）：2.0●穴径（mm）：5.5●穴数：8●材質：ステンレス（SUS304）●付属ねじ：3.5×25●ヘアーライン仕上げ●皿木ねじ付●こちらの商品は事業者様向け商品です。

商品コード：

2500100871190

●扉を筐体にワンタッチで脱着できるため、取付時間を大幅に削減し、コストセーブに貢献します。●全長(mm)：40●取付方法：差し込み●色：本体：ブラック 軸：シルバー●長さ(mm)：40●D1(mm)：4.1●適応板厚：1.0～1.2●耐荷重(N/2ヶ)：39●耐荷重(kgf/2ヶ)：4.1●耐荷重(kg)2個使用時：4.0●D2(mm)：7.5●ワンタッチピボットヒンジ(１７０－０２５－３９４)●ポリアミド（PA）

商品コード：

2500200369511

サイズ：

●全長：４０ｍｍ●長さ：４０ｍｍ●Ｄ１：４．１ｍｍ●Ｄ２：７．５ｍｍ

●扉を筐体にワンタッチで脱着できるため、取付時間を大幅に削減し、コストセーブに貢献します。●全長(mm)：41●取付方法：差し込み●色：本体：ブラック 軸：シルバー●長さ(mm)：41●D1(mm)：5.1●適応板厚：1.4～1.6●耐荷重(N/2ヶ)：39●耐荷重(kgf/2ヶ)：4.0●D2(mm)：9.5●耐荷重(kg)2個使用時：4.0●ワンタッチピボットヒンジ(１７０－０２０－８５７)●ポリアミド（PA）

商品コード：

2500200369528

サイズ：

●全長：４１ｍｍ●長さ：４１ｍｍ●Ｄ１：５．１ｍｍ●Ｄ２：９．５ｍｍ

●全長：102mm●幅：102mm●厚み：2mm●穴径：5.5mm●穴数：8●材質：ステンレス（SUS304）●重量：220g●ヘアーライン仕上げ●木ねじ（φ3.5×24mm）付●こちらの商品は事業者様向け商品です。

商品コード：

2500100834478

●かぶせ扉・インセット扉両用。●キャッチなし●ポリアミド(PA)

商品コード：

2500204780305

●六角棒スパナ(呼び4)でトルク調整ができます。●軸の向きを水平・垂直にして使用できます。●表面処理：アルマイト処理●フリーストップ●アルミニウム合金●ヒンジ同士の軸心がずれないように取り付けてください。●指定トルク範囲内にて、トルク調節をしながらご使用ください。●調整ねじの回し過ぎは破損の原因となります。

商品コード：

2500200777514

●全長(mm)：101●幅(mm)：68●厚さ(mm)：1.8●耐荷重(kg)2個使用時：20●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：9.5●スチール(SPCC)

商品コード：

2500200874503

サイズ：

●全長：１０１ｍｍ●幅：６８ｍｍ●厚さ：１．８ｍｍ●Ｄ２：９．５ｍｍ

●全長(mm)：51●幅(mm)：38●厚さ(mm)：1.3●耐荷重(kg)2個使用時：5●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：6.0●スチール(SPCC)

商品コード：

2500200874510

サイズ：

●全長：５１ｍｍ●幅：３８ｍｍ●厚さ：１．３ｍｍ●Ｄ２：６．０ｍｍ

●全長(mm)：64●幅(mm)：42●厚さ(mm)：1.4●耐荷重(kg)2個使用時：8●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：6.2●スチール(SPCC)

商品コード：

2500200874527

サイズ：

●全長：６４ｍｍ●幅：４２ｍｍ●厚さ：１．４ｍｍ●Ｄ２：６．２ｍｍ

●全長(mm)：76●幅(mm)：49●厚さ(mm)：1.5●耐荷重(kg)2個使用時：12●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：7.5●スチール(SPCC)

商品コード：

2500200874534

サイズ：

●全長：７６ｍｍ●幅：４９ｍｍ●厚さ：１．５ｍｍ●Ｄ２：７．５ｍｍ

●全長(mm)：89●幅(mm)：54●厚さ(mm)：1.7●耐荷重(kg)2個使用時：16●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：8.9●スチール(SPCC)

商品コード：

2500200874541

サイズ：

●全長：８９ｍｍ●幅：５４ｍｍ●厚さ：１．７ｍｍ●Ｄ２：８．９ｍｍ

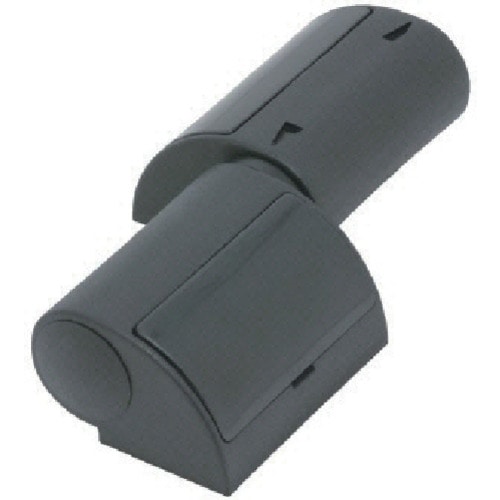

●右側、左側に開くドアにご使用できます。●ドアとフレーム間の角度調整が可能です。●エンプラスリップジョイントヒンジ●本体：ポリアミド(ガラス繊維強化) つや消しブラック●キャップ：ポリアミド(ガラス繊維強化) つや消しブラック●ピン：ポリアセタール ブラック●ボルトカバー：ポリアミド ブラック●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

商品コード：

2500201586498

●長押に引っ掛けて使うフックです。●EHEDG認証品

商品コード：

2500202703443

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：左用(軸を反時計方向に回すとダンパーが効くタイプ)●制動方向：左回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8266●こちらの商品は事業者様向け商品です。

商品コード：

2500100874399

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：右用(軸を時計方向に回すとダンパーが効くタイプ)●制動方向：右回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8268●こちらの商品は事業者様向け商品です。

商品コード：

2500100876409

●扉を大きく開くことができるアングル型の蝶番です。●家具・タンスの蝶番（丁番）シリーズ●家具の開き扉用丁番。●アウトセットの扉用としてポピュラーな蝶番です。●カラー：GB●コード番号：00072563●こちらの商品は事業者様向け商品です。

商品コード：

2500100750235

●摩擦抵抗により蝶番の回転運動に制動力を与え、開閉時の衝撃が少なく、衝撃音も小さいので、機器の故障や人身への障害防止安全策にも効果的です。また逆可能です。●ADC（アルミ合金ダイカスト）●主処理：光沢バレル研磨●設定トルク値：1.35±0.34N.m●こちらの商品は事業者様向け商品です。

商品コード：

2500100837806

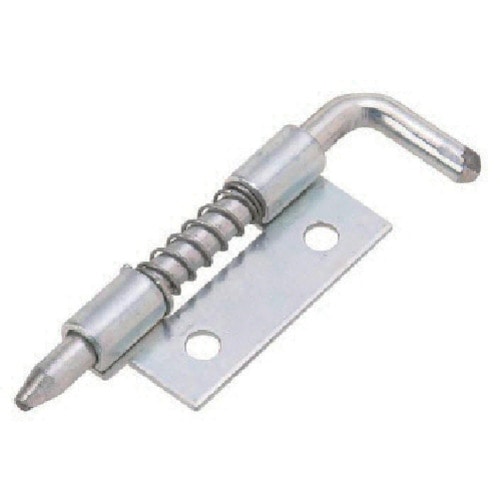

●スプリングヒンジ●本体：SUM22L 亜鉛メッキ●ピン：SUM22L 亜鉛メッキ●スプリング：SWPA●北海道・沖縄運賃1500円

商品コード：

2500204754412

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):28●幅(mm):34●厚さ(mm):1.2●トルク(N・m):0.34±15%●ねじ穴数:4●穴径(mm):4.3●3.5kgf±15%/cm

商品コード：

2500205496373

サイズ：

●全長(mm):28

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):40●幅(mm):35●厚さ(mm):1.2●トルク(N・m):0.49±20%●ねじ穴数:5●穴径(mm):4.3●5kgf±20%/cm

商品コード：

2500205496380

サイズ：

●全長(mm):40

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):1.86±11%●ねじ穴数:5●穴径(mm):4.3●19kgf±11%/cm

商品コード：

2500205496397

サイズ：

●全長(mm):50

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):0.88±23%●ねじ穴数:5●穴径(mm):4.3●9kgf±23%/cm

商品コード：

2500205496403

サイズ：

●全長(mm):50

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):3.43±15%●ねじ穴数:8●穴径(mm):4.5●35kgf±15%/cm

商品コード：

2500205496410

サイズ：

●全長(mm):90

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):5.69±9%●ねじ穴数:8●穴径(mm):4.5●58kgf±9%/cm

商品コード：

2500205496427

サイズ：

●全長(mm):90

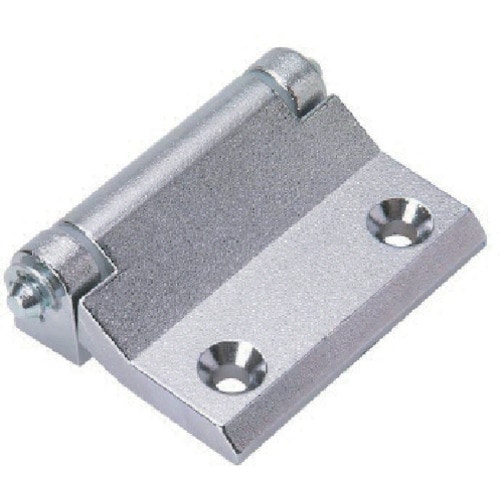

●マシナリーヒンジ●本体：亜鉛ダイキャスト(ZDC1)クロムメッキ●ピン：SUM22L亜鉛メッキ●ワッシャー：SUM22L亜鉛メッキ●スペーサー：ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンを挿入し両端を止め輪で止めてご使用ください。

商品コード：

2500202216110

●マシナリーヒンジ●本体：亜鉛ダイキャスト(ZDC1)黒色塗装●ピン：SUM22L亜鉛メッキ●ワッシャー：SUM22L亜鉛メッキ●スペーサー：ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンを挿入し両端を止め輪で止めてご使用ください。

商品コード：

2500202216127

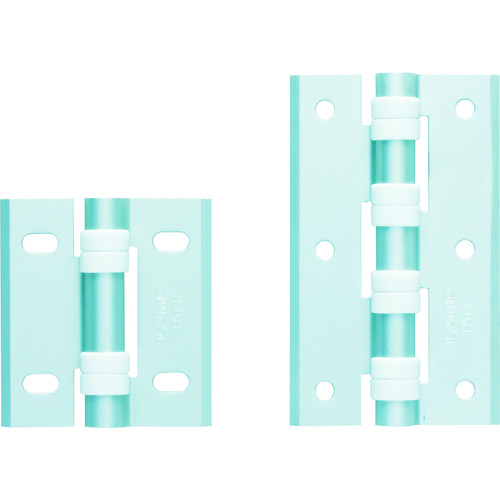

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：100●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：6●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：23●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：23●長穴タイプ●本体：アルミニウム合金●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064132

サイズ：

●全長：１００ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

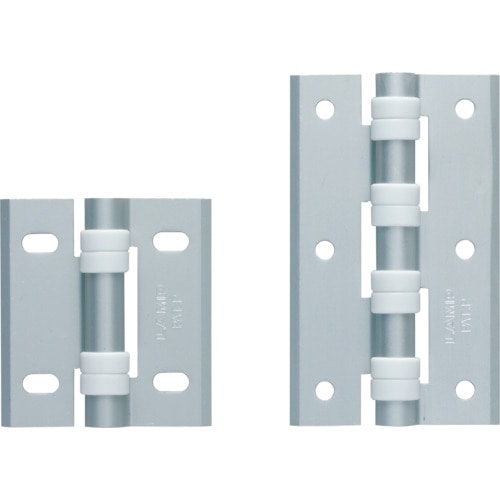

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：15●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：15●長穴タイプ●本体：アルミニウム合金●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064149

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

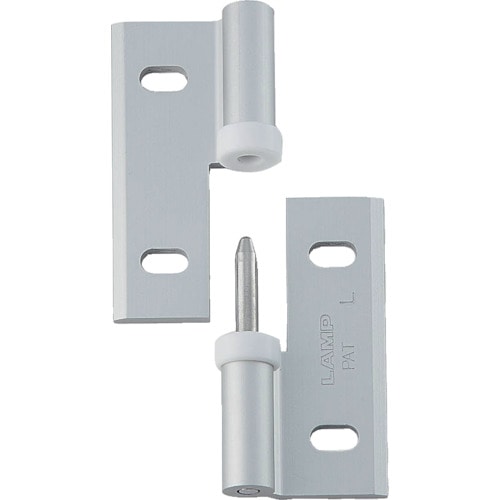

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●アルミニウム合金製なので、軽量かつデザイン性に優れています。●取付側の加工精度を考慮した長穴タイプです。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：11●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：11●クリーンヒンジ●本体：アルミニウム合金／シルバーアルマイト処理●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201064156

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●アルミニウム合金製なので、軽量かつデザイン性に優れています。●取付側の加工精度を考慮した長穴タイプです。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：11●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：11●クリーンヒンジ●本体：アルミニウム合金／シルバーアルマイト処理●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064163

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：107●幅(mm)：76●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ6.5穴φ9.5皿●耐荷重(kg)2個使用時：40●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：9.5●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465960

サイズ：

●全長：１０７ｍｍ●幅：７６ｍｍ●厚さ：３ｍｍ●穴径：φ６．５穴φ９．５皿ｍｍ

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：119●幅(mm)：114●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ7穴φ10皿●耐荷重(kg)2個使用時：45●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：10●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465977

サイズ：

●全長：１１９ｍｍ●幅：１１４ｍｍ●厚さ：３ｍｍ●穴径：φ７穴φ１０皿ｍｍ

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：132●幅(mm)：76●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ7穴φ10皿●耐荷重(kg)2個使用時：50●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：10●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465984

サイズ：

●全長：１３２ｍｍ●幅：７６ｍｍ●厚さ：３ｍｍ●穴径：φ７穴φ１０皿ｍｍ

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン：SUS304

商品コード：

2500201707411

●フラットヒンジ●本体：SUS316●ピン：SUS304

商品コード：

2500201707428

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) 黒色塗装●ピン：SUS304

商品コード：

2500201707435

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) 黒色塗装●ピン：SUS304

商品コード：

2500201707442

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン：SUS304

商品コード：

2500201707459

左右兼用のコーナーヒンジです｡

商品コード：

4549864140829

サイズ：

37．2×18．8×H126．5mm

●摩擦を起こすことでヒンジの開閉に抵抗が生まれ、取り付けたフタなどを好きな角度で止めることができます。●横開きの扉にも使用可能です。●バタンと閉まらないようにする安全対策や角度調節に。●全長(mm)：22●幅(mm)：40●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.3(+40%-20%)●使用温度：-10℃～＋50℃●使用湿度：90%RH以下●ステンレス鋼●鋼

商品コード：

2500202998320

サイズ：

●全長：２２ｍｍ●幅：４０ｍｍ●厚さ：８ｍｍ●穴径：４．３ｍｍ

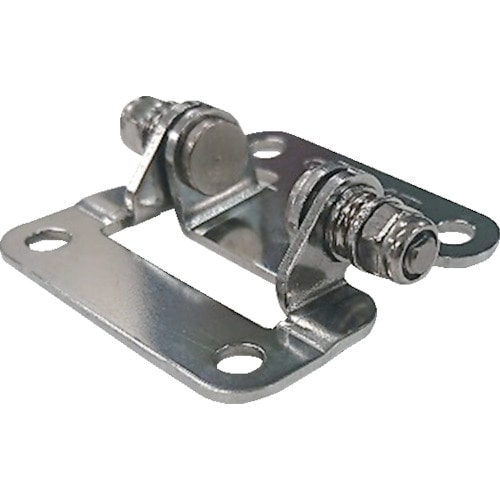

●摩擦を起こすことでヒンジの開閉に抵抗が生まれ、取り付けたフタなどを好きな角度で止めることができます。●横開きの扉にも使用可能です。●バタンと閉まらないようにする安全対策や角度調節に。●全長(mm)：40●幅(mm)：40●厚さ(mm)：8●ねじ穴数：5●穴径(mm)：4.3●トルク(N・m)：0.8(+40%-20%)●使用温度：-10℃～＋50℃●使用湿度：90%RH以下●ステンレス鋼●鋼

商品コード：

2500202999358

サイズ：

●全長：４０ｍｍ●幅：４０ｍｍ●厚さ：８ｍｍ●穴径：４．３ｍｍ

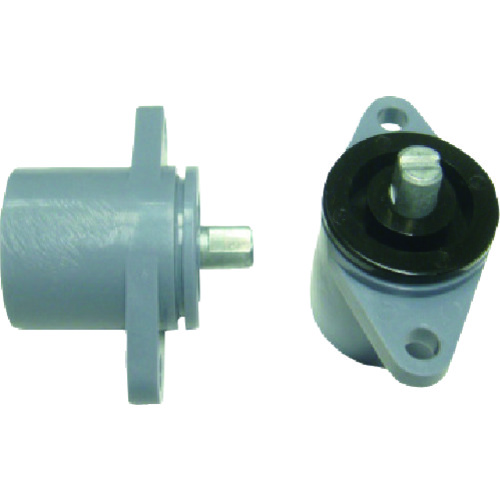

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.15●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113883

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.29●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113890

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

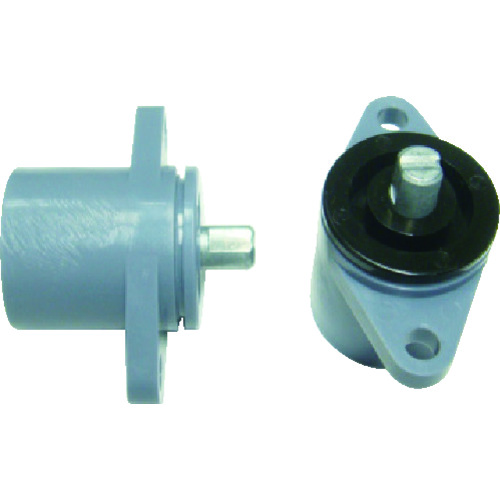

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.59●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113906

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.15●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113913

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.29●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113920

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.59●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113937

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

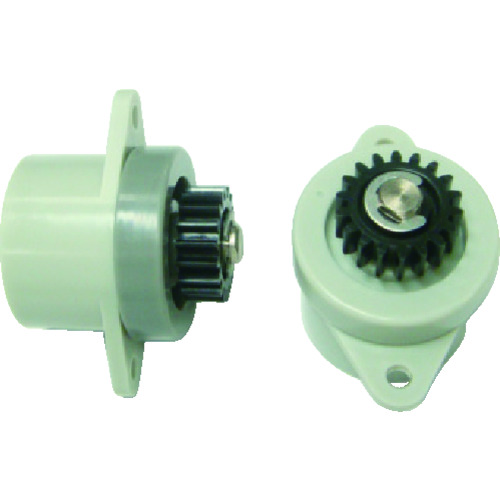

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.30●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.24～0.36N･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203114972

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.50●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.40～0.60N･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203114989

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ
