アルミフレーム

●パイプ用エンドキャップ

商品コード：

2500205716341

●パイプ用エンドキャップ

商品コード：

2500205716426

●ローラーで巻き付ける製法ではなく、芯金を押し出して形を成形するため、縦方向への強度が高いです。(リニア製法)木のように堅いですが、木材と同じようにカットができます。●カット後は、専用ジョイントをはめ込むことでフレーム枠を作ることができます。(専用ジョイント品番例：発注コード364-3547、KF-JOINT-1 関連商品にて紹介)●フレームを作った後は、アクリル板、樹脂板などを乗せることでラックを作ることが出来ます。(アクリル板、樹脂板弊社取り扱いあり)●ラック、台作りに●幅(mm)：35●高さ(mm)：35●長さ(mm)：1000●厚さ(mm)：2.9●紙管と同材質での板は取り扱いございません。各自ご購入くださいませ。

商品コード：

2500202020076

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：異径・クロス90°穴●幅(mm)：29●高さ(mm)：52●長さ(mm)：29●d(mm)：φ13●d2(mm)：φ19.1●D1(mm)：φ22●D2(mm)：φ29●E(mm)：15●P(mm)：18●F(mm)：19●締付ネジ：2-M5●直角軸の取付けに●アルミ合金

商品コード：

2500202117639

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：15●高さ(mm)：34●長さ(mm)：15●d(mm)：φ9●d2(mm)：φ9●D1(mm)：φ15●E(mm)：12●P(mm)：10●F(mm)：12●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202510485

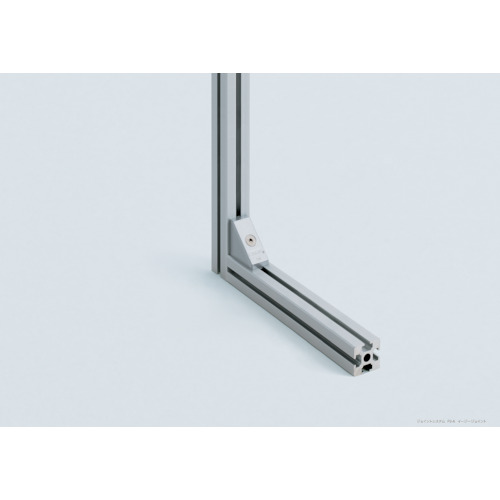

●ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。●付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)●各社アルミフレームに幅広く使用できます(一部使用できないものもあります)●組み立てたアルミフレーム同士を導電状態にするタイプもあります。●PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)●アルミフレーム専用パーツ。●幅(mm)：32.5●長さ(mm)：71●かみ合わせ幅(mm)：4.5～7●ねじ寸法：M8×25●A(mm)：12●両面穴径：M5●適合溝幅(mm)：10●後付タイプ●1本溝用●両面M5ねじ穴付●ジョイントカバー:アルミ合金●インナージョイント:亜鉛合金●ジョイントカバー 1ヶ●インナージョイント 1ヶ●取付ねじ 1ヶ●結合するフレームは同じ寸法・形状のものをご使用ください。●適用フレーム寸法は参考です●現品にてご確認ください●推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500202553994

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：22●高さ(mm)：42●長さ(mm)：22●d(mm)：φ13●d2(mm)：φ13●D1(mm)：φ22●E(mm)：14●P(mm)：14●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202554205

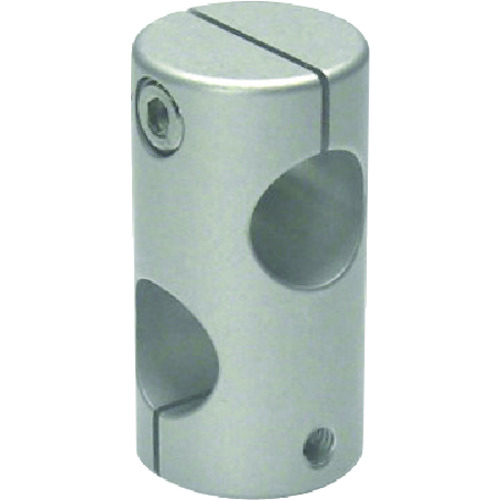

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：22●高さ(mm)：42●長さ(mm)：22●d(mm)：φ13●d2(mm)：φ13●D1(mm)：φ22●E(mm)：14●P(mm)：14●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202554229

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：13●高さ(mm)：17●長さ(mm)：13●D(mm)：φ13●t(mm)：3●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573213

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：40●高さ(mm)：9●長さ(mm)：25●ねじ寸法：M4●A(mm)：40●d(mm)：φ4●M：M4●L(mm)：25●L1(mm)：15●締め付け頻度が多い場合に●ステンレス(SUS304)

商品コード：

2500202573442

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：20●高さ(mm)：19●長さ(mm)：20●D(mm)：φ20●t(mm)：5●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573657

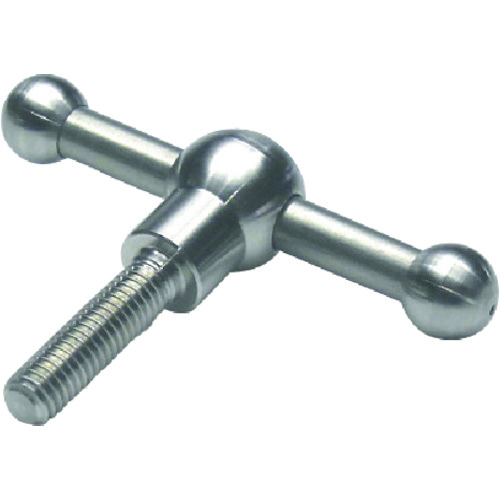

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：50●高さ(mm)：12●長さ(mm)：32●ねじ寸法：M5●A(mm)：50●d(mm)：φ5●M：M5●L(mm)：32●L1(mm)：20●締め付け頻度が多い場合に●SUS304

商品コード：

2500202573664

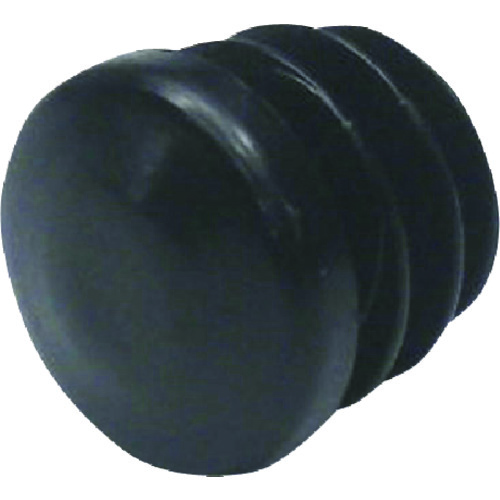

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：25●高さ(mm)：20●長さ(mm)：25●D(mm)：φ25●t(mm)：5●H(mm)：15●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573794

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：9.7●高さ(mm)：12.5●長さ(mm)：9.7●D(mm)：φ9.7●t(mm)：1.5●H(mm)：11●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574753

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：11.7●高さ(mm)：13.5●長さ(mm)：11.7●D(mm)：φ11.7●t(mm)：2●H(mm)：11.5●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574784

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：14.7●高さ(mm)：14●長さ(mm)：14.7●D(mm)：φ14.7●t(mm)：2.5●H(mm)：11.5●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574791

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：15.7●高さ(mm)：14.5●長さ(mm)：15.7●D(mm)：φ15.7●t(mm)：2.5●H(mm)：12●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574807

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：19.7●高さ(mm)：15.5●長さ(mm)：19.7●D(mm)：φ19.7●t(mm)：3●H(mm)：12.5●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202574814

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：19●高さ(mm)：42●長さ(mm)：19●ねじ寸法：M4●A(mm)：□10●B(mm)：φ10●D(mm)：φ19●E(mm)：14.5●P(mm)：13●F(mm)：14.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836271

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□12●B(mm)：φ12●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836646

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□13●B(mm)：φ13●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836899

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：25●高さ(mm)：58●長さ(mm)：25●ねじ寸法：M5●A(mm)：□16●B(mm)：φ16●D(mm)：φ25●E(mm)：19●P(mm)：20●F(mm)：19●締付ネジ：2-M5●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202837407

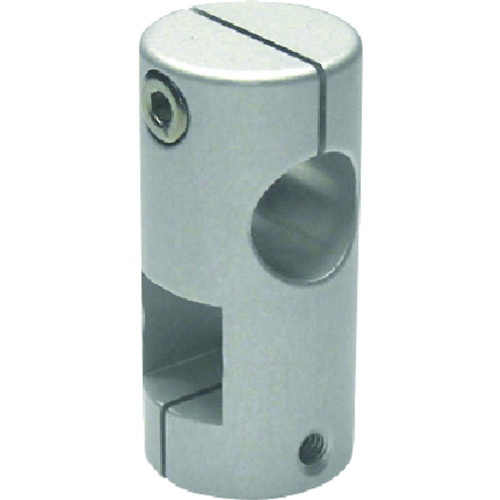

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：29●高さ(mm)：67●長さ(mm)：29●ねじ寸法：M5●A(mm)：□20●B(mm)：φ20●D(mm)：φ29●E(mm)：21.5●P(mm)：24●F(mm)：21.5●締付ネジ：2-M5●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202837834

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：41●高さ(mm)：80●長さ(mm)：41●ねじ寸法：M6●A(mm)：□25●B(mm)：φ25.1●D(mm)：φ41●E(mm)：25●P(mm)：30●F(mm)：25●締付ネジ：2-M6●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202838305

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：13●高さ(mm)：30●長さ(mm)：13●ねじ寸法：M3●A(mm)：□6●B(mm)：□6●D(mm)：φ13●E(mm)：10.5●P(mm)：9●F(mm)：10.5●締付ネジ：2-M3●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922875

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：19●高さ(mm)：41●長さ(mm)：19●ねじ寸法：M4●A(mm)：□9●B(mm)：□9●D(mm)：φ19●E(mm)：14.5●P(mm)：12●F(mm)：14.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922899

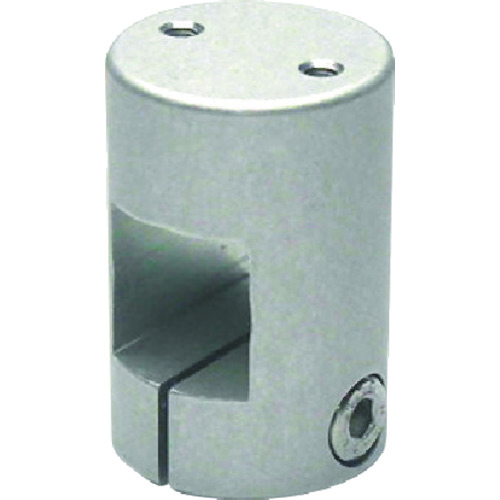

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：19●高さ(mm)：31●ねじ寸法：M4●A(mm)：□10●B(mm)：16.5●D(mm)：φ19●E(mm)：14.5●G(mm)：8●2-M：2-M4●締付ネジ：M4●2個ネジ(軸に直角)でボードや機能器具取付け●アルミ合金

商品コード：

2500202922912

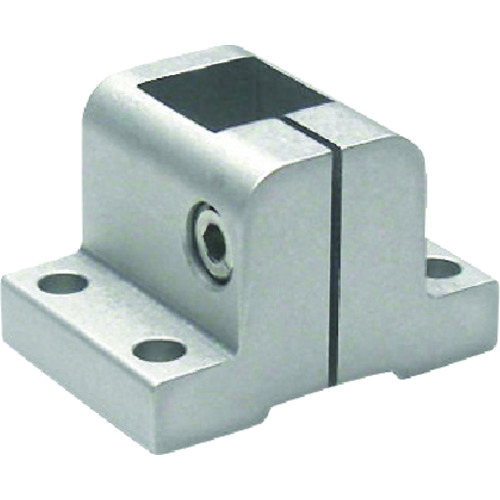

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：24●高さ(mm)：24●長さ(mm)：38●ねじ寸法：M4●A(mm)：□10●B(mm)：14.5●C(mm)：24●H(mm)：24.5●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●J(mm)：14●4-φP(mm)：4.5●締付ネジ：M4●支柱の端部固定●アルミ合金

商品コード：

2500202922936

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□12●B(mm)：□12●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922967

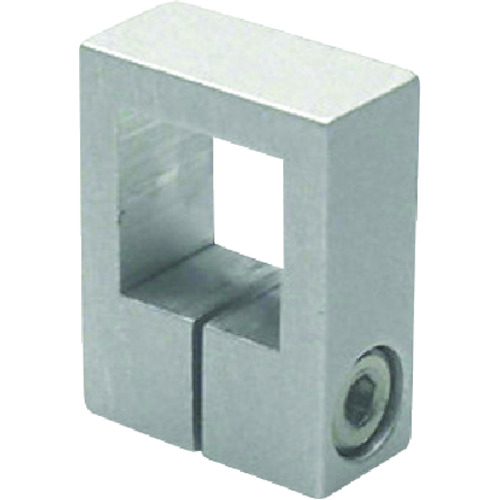

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：ストッパ●幅(mm)：10●高さ(mm)：26●長さ(mm)：20●ねじ寸法：M4●A(mm)：□12●B(mm)：16●H(mm)：10●C(mm)：10●W(mm)：20●締付ネジ：M4●位置調整のスベリ止めに●アルミ合金

商品コード：

2500202922981

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：26●高さ(mm)：24●長さ(mm)：38●ねじ寸法：M4●A(mm)：□12●B(mm)：15.5●C(mm)：26●H(mm)：24.5●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●J(mm)：16●4-φP(mm)：4.5●締付ネジ：M4●支柱の端部固定●アルミ合金

商品コード：

2500202923001

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：11●高さ(mm)：28●長さ(mm)：38●ねじ寸法：M4●A(mm)：□13●B(mm)：14●H(mm)：14.5●C(mm)：11●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●2-φP(mm)：4.5●締付ネジ：M4●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923025

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：ストッパ●幅(mm)：12●高さ(mm)：32●長さ(mm)：25●ねじ寸法：M5●A(mm)：□15●B(mm)：19●H(mm)：13●C(mm)：12●W(mm)：25●締付ネジ：M5●位置調整のスベリ止めに●アルミ合金

商品コード：

2500202923049

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：25●高さ(mm)：40●ねじ寸法：M5●A(mm)：□16●B(mm)：21●D(mm)：φ25●E(mm)：19●G(mm)：15●2-M：2-M5●締付ネジ：M5●2個ネジ(軸に直角)でボードや機能器具取付け●アルミ合金

商品コード：

2500202923087

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：32●高さ(mm)：31●長さ(mm)：48●ねじ寸法：M5●A(mm)：□16●B(mm)：19●C(mm)：32●H(mm)：31.5●K(mm)：9●F(mm)：26●W(mm)：48●G(mm)：38●J(mm)：20●4-φP(mm)：5.5●締付ネジ：M5●支柱の端部固定●アルミ合金

商品コード：

2500202923100

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：20●高さ(mm)：40●長さ(mm)：52●ねじ寸法：M5●A(mm)：□19●B(mm)：19●H(mm)：21.5●C(mm)：20●K(mm)：10.5●F(mm)：30●W(mm)：52●G(mm)：42●2-φP(mm)：5.5●締付ネジ：M5●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923124

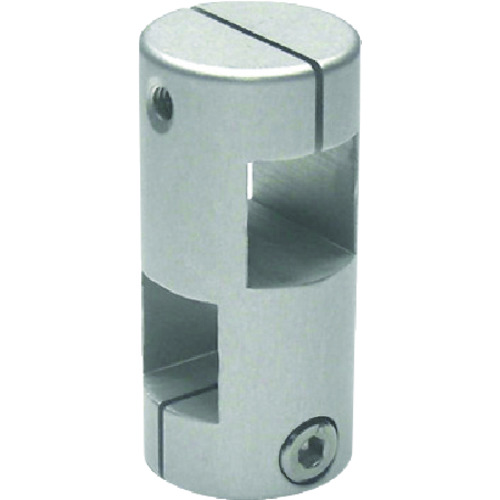

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：29●高さ(mm)：67●長さ(mm)：29●ねじ寸法：M5●A(mm)：□20●B(mm)：□20●D(mm)：φ29●E(mm)：21.5●P(mm)：24●F(mm)：21.5●締付ネジ：2-M5●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923148

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：29●高さ(mm)：46.5●ねじ寸法：M5●A(mm)：□20●B(mm)：25●D：φ29●E(mm)：21.5●G(mm)：15●2-M：2-M5●締付ネジ：M5●2個ネジ(軸に並行)でボードや機能器具取付け●アルミ合金

商品コード：

2500202923155

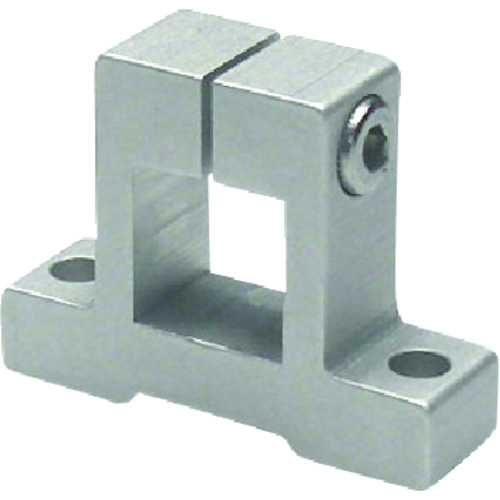

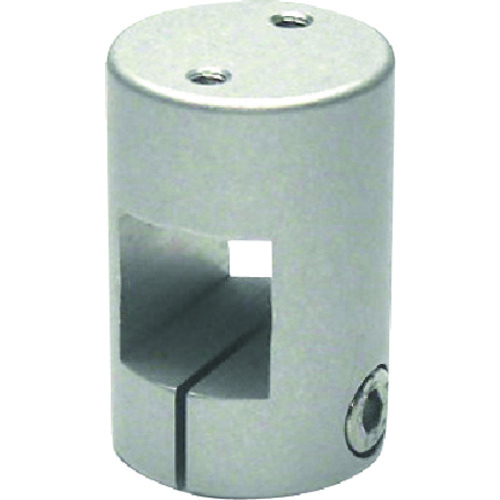

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：20●高さ(mm)：40●長さ(mm)：52●ねじ寸法：M5●A(mm)：□20●B(mm)：19●H(mm)：21.5●C(mm)：20●K(mm)：10.5●F(mm)：30●W(mm)：52●G(mm)：42●2-φP(mm)：5.5●締付ネジ：M5●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923179

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：36●高さ(mm)：40●長さ(mm)：52●ねじ寸法：M5●A(mm)：□20●B(mm)：21●C(mm)：36●H(mm)：40.5●K(mm)：10●F(mm)：30●W(mm)：52●G(mm)：42●J(mm)：20●4-φP(mm)：5.5●締付ネジ：M5●支柱の端部固定●アルミ合金

商品コード：

2500202923186

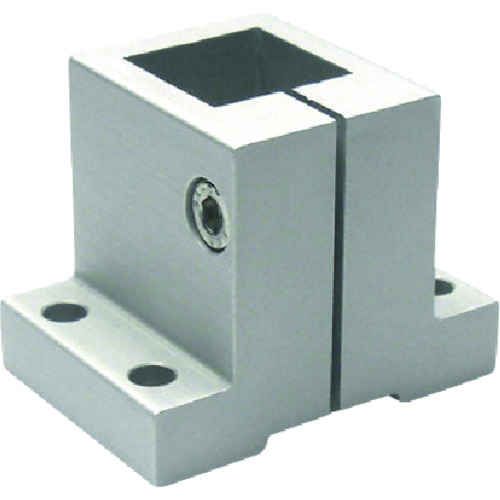

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：25●高さ(mm)：60●長さ(mm)：75●ねじ寸法：M6●A(mm)：□25●B(mm)：35●H(mm)：25●C(mm)：25●K(mm)：12●F(mm)：42●W(mm)：75●G(mm)：58●2-φP(mm)：6.5●締付ネジ：M6●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923223

●仕様…40角Uポール用●サイズ(W×D×H)mm…30×40×40●取付穴径…φ4.5mm・6.5mm●重量(g)…62.3●材質…アルミADC12(シルバー塗装)●色…シルバー●適合品番…EA976CB-21●取付ローター・ビス付●Uポールに取付可能●梱包サイズ:68×56×35●梱包重量72g

商品コード：

4550061760925

●仕様…30角Uポール用●サイズ(W×D×H)mm…20×30×30●取付穴径…φ4.5mm●重量(g)…14.2●材質…アルミADC12(シルバー塗装)●色…シルバー●適合品番…EA976CB-11●取付ローター・ビスなし●木ねじ(別売)にて木材接合できます。●梱包サイズ:73×45×23●梱包重量22g

商品コード：

4550061760932

●仕様…30角Uポール用●サイズ(W×D×H)mm…20×30×30●取付穴径…φ4.5mm●重量(g)…22.3●材質…アルミADC12(シルバー塗装)●色…シルバー●適合品番…EA976CB-11●取付ローター・ビス付●Uポールに取付可能●梱包サイズ:35×52×20●梱包重量32g

商品コード：

4550061760949

●サイズ…30×30×14mm●厚さ…4mm●穴数…1穴●材質…スチール（三価ホワイト)●仕様…30・40角Uポール兼用●取付穴径…M4●取付ローター(EA976CB-41またはEA976CB-43)でUポールに取付可能です。●梱包サイズ:58×29×14●梱包重量22g

商品コード：

4550061760956

●サイズ…30×45×14mm●厚さ…4mm●穴数…2穴●材質…スチール（三価ホワイト)●取付穴径…M4●仕様…30・40角Uポール兼用●取付ローター(EA976CB-41またはEA976CB-43)でUポールに取付可能です。●梱包サイズ:61×29×17●梱包重量32g

商品コード：

4550061760963

●サイズ…L：30mmP：20mm●材質…亜鉛合金(シルバー仕上)●仕様…30角Uポール用●付属品…B4×30（2本）●適合品番…EA976CB-11●Uポール(EA976CB-11)に後入れできるジョイント金具●パネル差し込む際にジョイント部分のパネル切欠きが不要です。●梱包サイズ:34×64×31●梱包重量50g

商品コード：

4550061760970

●材質…亜鉛合金(シルバー仕上)●仕様…40角Uポール用●全長…40mm●付属品…B4×30（2本）●適合品番…EA976CB-21●Uポール(EA976CB-21)に後入れできるジョイント金具●パネル差し込む際にジョイント部分のパネル切欠きが不要です。●梱包サイズ:42×82×32●梱包重量74g

商品コード：

4550061761267

●材質…亜鉛合金(三価ホワイト仕上)●仕様…30角Uポール用●付属品…M4×12（2本）、B4×20（2本）●適合品番…EA976CB-11●Uポール(EA976CB-11)に後入れできるジョイント金具●プレート、テーパーナットのセット●斜めからドライバーで止めることができ簡単に取付可能。●梱包サイズ:40×49×14●梱包重量38g

商品コード：

4550061761274

●材質…亜鉛合金(三価ホワイト仕上)●仕様…40角Uポール用●付属品…M4×14（2本）、B4×20（2本）●適合品番…EA976CB-21●Uポール(EA976CB-21)に後入れできるジョイント金具●プレート、テーパーナットのセット●斜めからドライバーで止めることができ簡単に取付可能。●梱包サイズ:44×47×28●梱包重量68g

商品コード：

4550061761281
