アルミフレーム

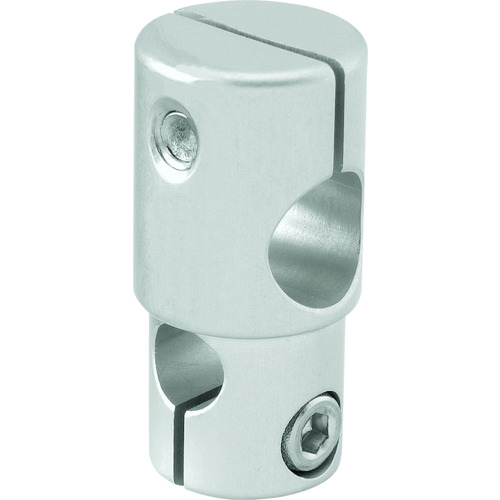

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：異径・クロス90°穴●幅(mm)：22●高さ(mm)：39●長さ(mm)：22●d(mm)：φ9●d2(mm)：φ13●D1(mm)：φ15●D2(mm)：φ22●E(mm)：12●P(mm)：13●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500201958035

サイズ：

●幅：２２ｍｍ●高さ：３９ｍｍ●長さ：２２ｍｍ●ｄ：φ９ｍｍ●ｄ２：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：15●高さ(mm)：37●長さ(mm)：15●d(mm)：φ10●d2(mm)：φ10●D1(mm)：φ15●E(mm)：13●P(mm)：11●F(mm)：13●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202538380

サイズ：

●幅：１５ｍｍ●高さ：３７ｍｍ●長さ：１５ｍｍ●ｄ：φ１０ｍｍ●ｄ２：φ１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：15●高さ(mm)：32●長さ(mm)：15●A(mm)：24.5●B(mm)：10●d(mm)：φ10●d2(mm)：φ10●D1(mm)：φ15●E(mm)：7.5●締付ネジ：M4●フレームの支えや、T字形取付けに●アルミ合金

商品コード：

2500202538403

サイズ：

●幅：１５ｍｍ●高さ：３２ｍｍ●長さ：１５ｍｍ●Ａ：２４．５ｍｍ●Ｂ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：20●高さ(mm)：19.5●長さ(mm)：32●A(mm)：16●B(mm)：13●d(mm)：φ10●H(mm)：6.5●E(mm)：8●W(mm)：32●G(mm)：24●J(mm)：8●K(mm)：12●φP(mm)：2-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202539004

サイズ：

●幅：２０ｍｍ●高さ：１９．５ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：１３ｍｍ

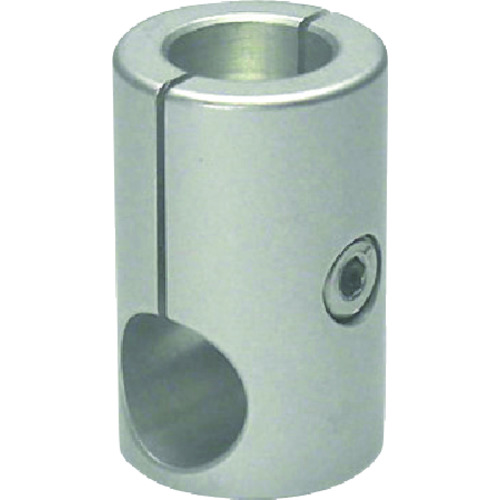

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴●幅(mm)：22●高さ(mm)：35●長さ(mm)：22●A(mm)：26●B(mm)：10●d(mm)：φ12●d2(mm)：φ12●D1(mm)：φ22●E(mm)：9●締付ネジ：M4●フレームの支えや、T字形取付けに●アルミ合金

商品コード：

2500202541809

サイズ：

●幅：２２ｍｍ●高さ：３５ｍｍ●長さ：２２ｍｍ●Ａ：２６ｍｍ●Ｂ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：2ヵ所ネジ穴加工●幅(mm)：12●高さ(mm)：32●長さ(mm)：25●A(mm)：25●d(mm)：φ12●E(mm)：15●F(mm)：17●C(mm)：12●P(mm)：12●2-M：2-M4●締付ネジ：M4●2ヵ所のネジで部品の確かな固定●アルミ合金

商品コード：

2500202542516

サイズ：

●幅：１２ｍｍ●高さ：３２ｍｍ●長さ：２５ｍｍ●Ａ：２５ｍｍ●ｄ：φ１２ｍｍ

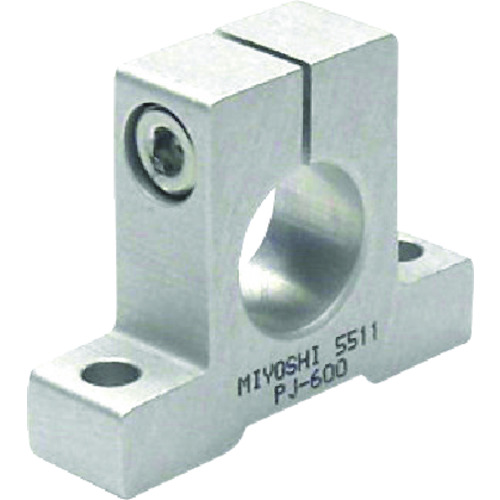

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：12●高さ(mm)：28.5●長さ(mm)：38●A(mm)：20●B(mm)：7●d(mm)：φ12●C(mm)：12●E(mm)：14●H(mm)：14.5●W(mm)：38●G(mm)：30●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202542790

サイズ：

●幅：１２ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：２０ｍｍ●Ｂ：７ｍｍ

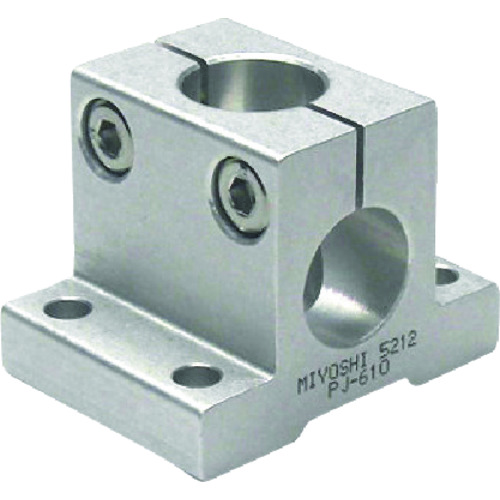

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直・水平穴T字形●幅(mm)：28●高さ(mm)：28.5●長さ(mm)：38●A(mm)：14●B(mm)：14●d(mm)：φ12●E(mm)：14●F(mm)：14.5●C(mm)：20●H(mm)：7●G(mm)：30●W(mm)：38●J(mm)：5●K(mm)：18●4-φP(mm)：φ4.2●締付ネジ：2-M4●垂直・側面軸の取付けに●アルミ合金

商品コード：

2500202542837

サイズ：

●幅：２８ｍｍ●高さ：２８．５ｍｍ●長さ：３８ｍｍ●Ａ：１４ｍｍ●Ｂ：１４ｍｍ

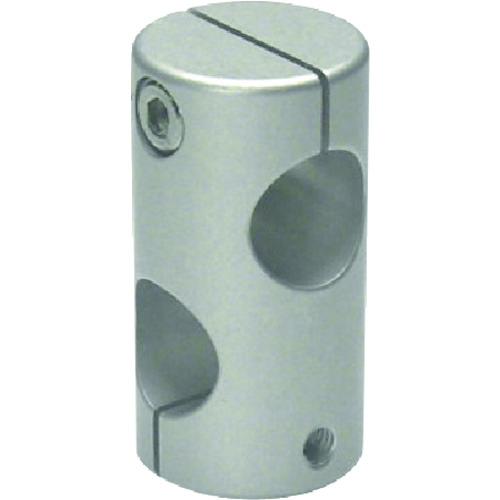

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：29●高さ(mm)：61●長さ(mm)：29●d(mm)：φ20●d2(mm)：φ20●D1(mm)：φ29●E(mm)：20●P(mm)：21●F(mm)：20●締付ネジ：2-M5●直角軸の取付けに●アルミ合金

商品コード：

2500202589757

サイズ：

●幅：２９ｍｍ●高さ：６１ｍｍ●長さ：２９ｍｍ●ｄ：φ２０ｍｍ●ｄ２：φ２０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：片方ボス●幅(mm)：29●高さ(mm)：63●長さ(mm)：29●A(mm)：33●d(mm)：φ20●D1(mm)：φ29●φD2：20●E(mm)：20●ボス長L(mm)：30●締付ネジ：M5●他の部品と自由に組合せ●アルミ合金

商品コード：

2500202589764

サイズ：

●幅：２９ｍｍ●高さ：６３ｍｍ●長さ：２９ｍｍ●Ａ：３３ｍｍ●ｄ：φ２０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：14●高さ(mm)：40.5●長さ(mm)：52●A(mm)：30●B(mm)：10●d(mm)：φ20●C(mm)：14●E(mm)：20●H(mm)：20.5●W(mm)：52●G(mm)：42●2-φP(mm)：5.2●締付ネジ：M5●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202590227

サイズ：

●幅：１４ｍｍ●高さ：４０．５ｍｍ●長さ：５２ｍｍ●Ａ：３０ｍｍ●Ｂ：１０ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：35●高さ(mm)：35.5●長さ(mm)：52●A(mm)：30●d(mm)：φ20●H：10.5●B：25●E(mm)：31●W(mm)：52●G(mm)：42●J(mm)：6●K(mm)：23●φP(mm)：4-φ5.2●締付ネジ：M5●垂直軸の固定に●アルミ合金

商品コード：

2500202590234

サイズ：

●幅：３５ｍｍ●高さ：３５．５ｍｍ●長さ：５２ｍｍ●Ａ：３０ｍｍ●ｄ：φ２０ｍｍ

●仕様…30・40角Uポール兼用●長さ…5m●重量(g)…30●材質…PVC●任意の長さにカット可能です。●Uポール(EA976CB-11・-21)のスリット(溝)をカバーします。●梱包サイズ:192×299×52●梱包重量194g

商品コード：

4550061839300

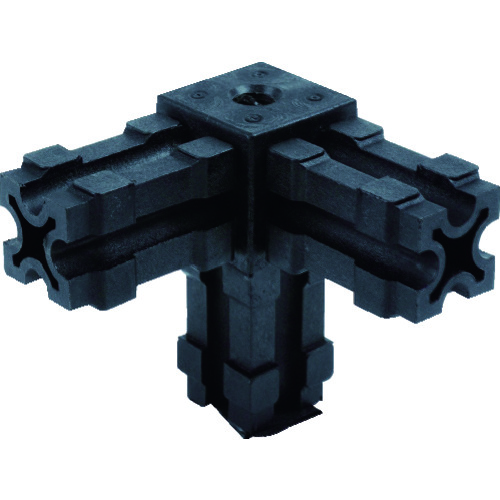

●25角アルミフレーム用のジョイント部材です。●打ち込み式で樹脂を削りながらはめ込みます。●オリジナルサイズの棚・間仕切りなどの製作に。●摘要：3方向M8ボルト穴付●幅(mm)：59●奥行(mm)：59●高さ(mm)：59●25mm角アルミフレーム用●66ナイロン

商品コード：

2500201009270

サイズ：

●幅：５９ｍｍ●奥行：５９ｍｍ●高さ：５９ｍｍ

●溝付きタイプで、棚やパネル取付用アダプタを差し込め、様々な組み合わせが可能です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：25●高さ(mm)：25●長さ(mm)：1000●25角溝あり●アルミ製(アルマイト仕上げ)●カットはアルミ専用切断刃を使用してください。

商品コード：

2500201009287

サイズ：

●幅：２５ｍｍ●高さ：２５ｍｍ●長さ：１０００ｍｍ

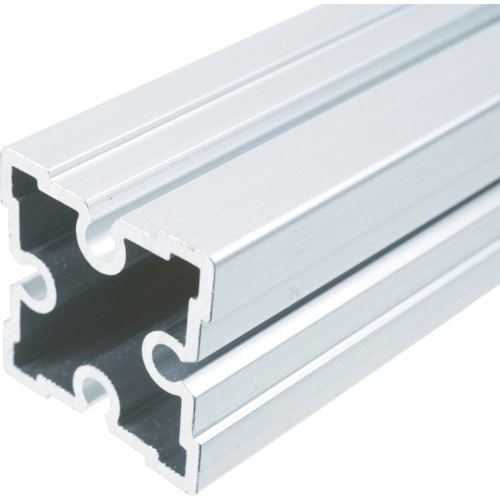

●溝付きタイプで、棚やパネル取付用アダプタを差し込め、様々な組み合わせが可能です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：25●高さ(mm)：25●長さ(mm)：1500●25角溝あり●アルミ製(アルマイト仕上げ)●カットはアルミ専用切断刃を使用してください。

商品コード：

2500201009294

サイズ：

●幅：２５ｍｍ●高さ：２５ｍｍ●長さ：１５００ｍｍ

●溝付きタイプで、棚やパネル取付用アダプタを差し込め、様々な組み合わせが可能です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：25●高さ(mm)：25●長さ(mm)：2000●25角溝あり●アルミ製(アルマイト仕上げ)●カットはアルミ専用切断刃を使用してください。

商品コード：

2500201009300

サイズ：

●幅：２５ｍｍ●高さ：２５ｍｍ●長さ：２０００ｍｍ

●溝付きタイプで、棚やパネル取付用アダプタを差し込め、様々な組み合わせが可能です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：25●高さ(mm)：25●長さ(mm)：500●25角溝あり●アルミ製(アルマイト仕上げ)●カットはアルミ専用切断刃を使用してください。

商品コード：

2500201009317

サイズ：

●幅：２５ｍｍ●高さ：２５ｍｍ●長さ：５００ｍｍ

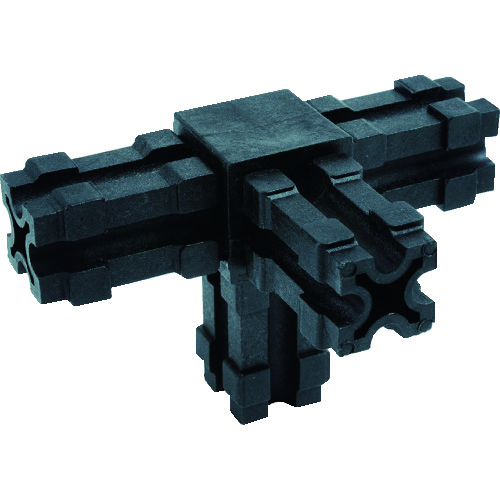

●25角アルミフレーム用のジョイント部材です。●打ち込み式で樹脂を削りながらはめ込みます。●オリジナルサイズの棚・間仕切りなどの製作に。●摘要：M8ボルト穴なし●幅(mm)：59●奥行(mm)：93●高さ(mm)：59●25mm角アルミフレーム用●66ナイロン

商品コード：

2500201009324

サイズ：

●幅：５９ｍｍ●奥行：９３ｍｍ●高さ：５９ｍｍ

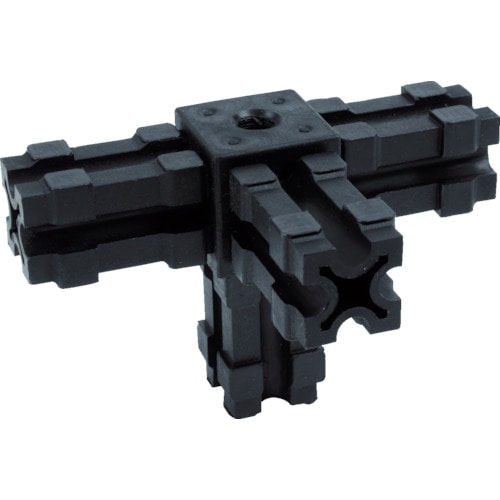

●25角アルミフレーム用のジョイント部材です。●打ち込み式で樹脂を削りながらはめ込みます。●オリジナルサイズの棚・間仕切りなどの製作に。●摘要：M8ボルト穴付●幅(mm)：59●奥行(mm)：93●高さ(mm)：59●25mm角アルミフレーム用●66ナイロン

商品コード：

2500201009331

サイズ：

●幅：５９ｍｍ●奥行：９３ｍｍ●高さ：５９ｍｍ

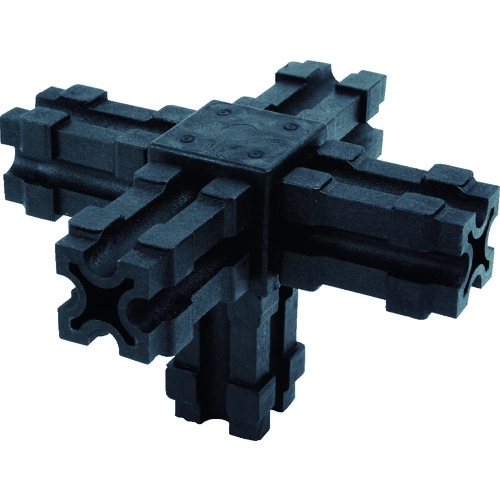

●25角アルミフレーム用のジョイント部材です。●打ち込み式で樹脂を削りながらはめ込みます。●オリジナルサイズの棚・間仕切りなどの製作に。●摘要：M8ボルト穴なし●幅(mm)：59●奥行(mm)：93●高さ(mm)：93●25mm角アルミフレーム用●66ナイロン

商品コード：

2500201009348

サイズ：

●幅：５９ｍｍ●奥行：９３ｍｍ●高さ：９３ｍｍ

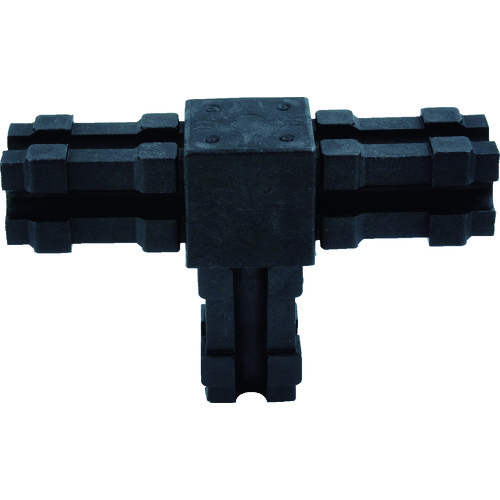

●25角アルミフレーム用のジョイント部材です。●打ち込み式で樹脂を削りながらはめ込みます。●オリジナルサイズの棚・間仕切りなどの製作に。●摘要：M8ボルト穴なし●幅(mm)：93●奥行(mm)：25●高さ(mm)：59●25mm角アルミフレーム用●66ナイロン

商品コード：

2500201009355

サイズ：

●幅：９３ｍｍ●奥行：２５ｍｍ●高さ：５９ｍｍ

●パネルを挟むための、アダプタです。●オリジナルサイズの棚・間仕切りなどの製作に。●摘要：5mmパネル用●幅(mm)：21●高さ(mm)：5●長さ(mm)：1000●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●取付位置：端面●高さ：19mm●アルミ(アルマイト仕上げ)

商品コード：

2500201009621

サイズ：

●幅：２１ｍｍ●高さ：５ｍｍ●長さ：１０００ｍｍ

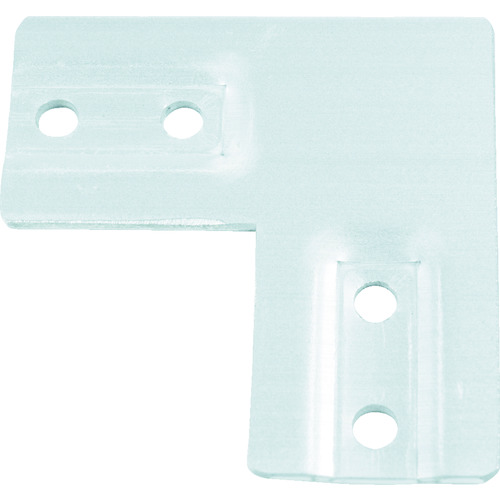

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：L型●25mm角アルミフレーム用●L型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009645

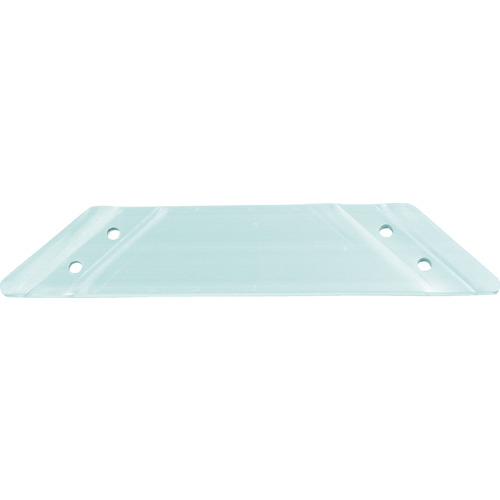

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：ブレス型●25mm角アルミフレーム用●ブレス型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009652

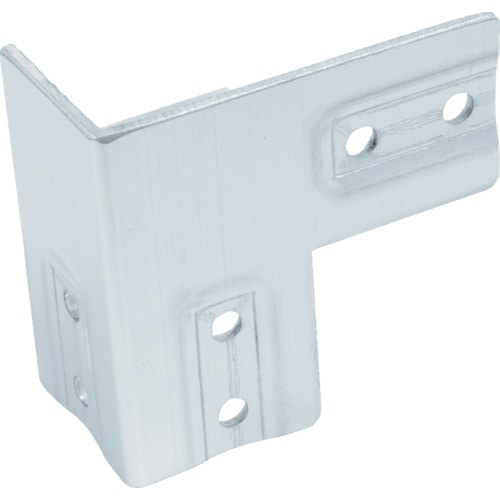

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LI型(左用)●25mm角アルミフレーム用●LI型左用●アルミ製(アルマイト仕上げ)

商品コード：

2500201009669

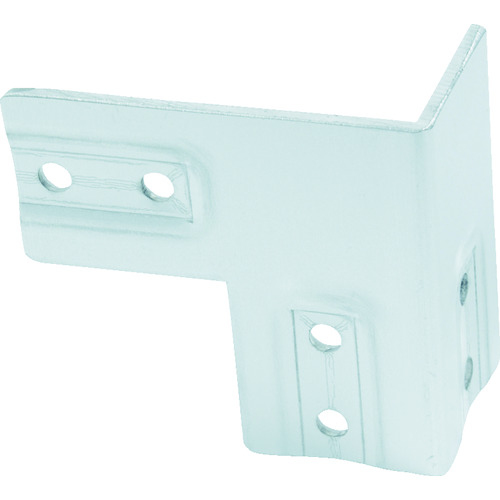

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LI型(右用)●25mm角アルミフレーム用●LI型右用●アルミ製(アルマイト仕上げ)

商品コード：

2500201009676

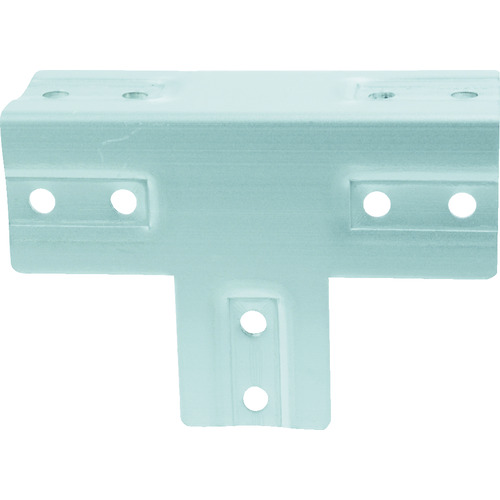

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：TI型●25mm角アルミフレーム用●TI型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009683

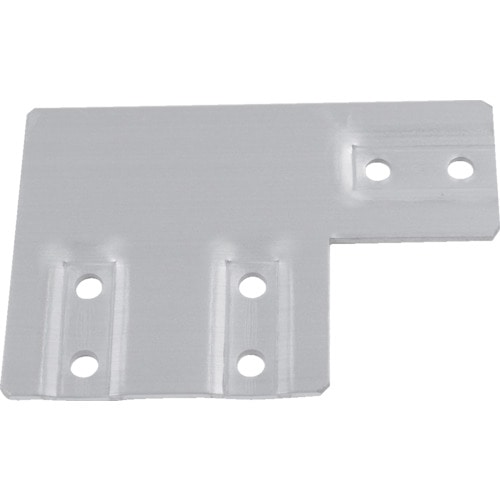

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LL型(左用)●25mm角アルミフレーム用●LL型左用●アルミ製(アルマイト仕上げ)

商品コード：

2500201009690

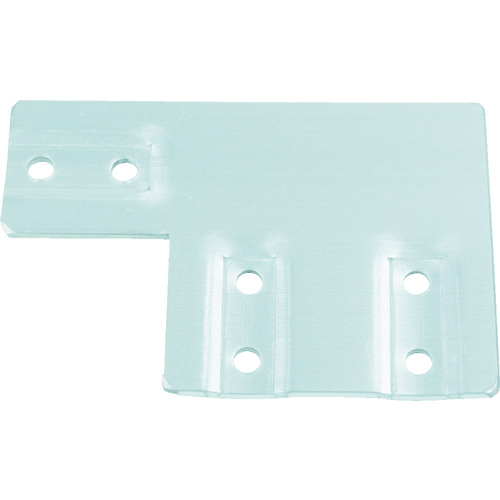

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LL型(右用)●25mm角アルミフレーム用●LL型右用●アルミ製(アルマイト仕上げ)

商品コード：

2500201009706

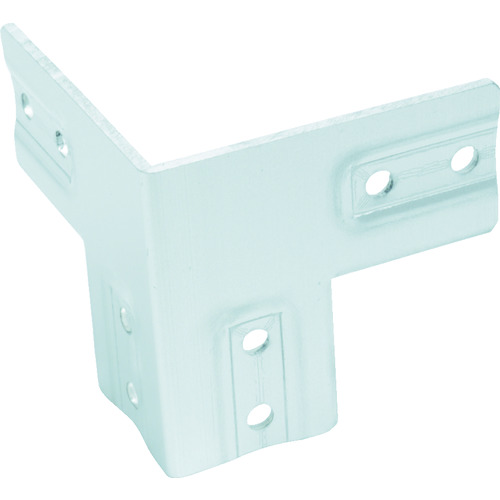

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LW型●25mm角アルミフレーム用●LW型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009720

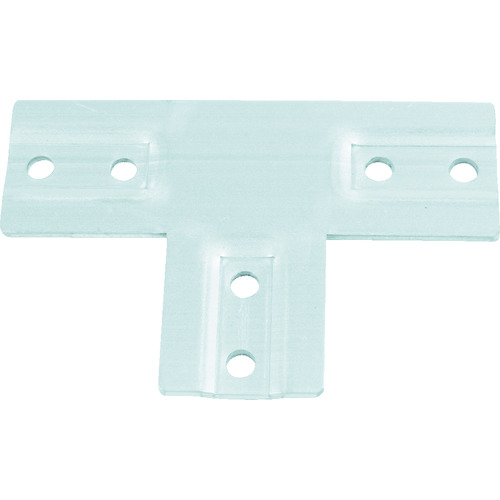

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：T型●25mm角アルミフレーム用●T型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009737

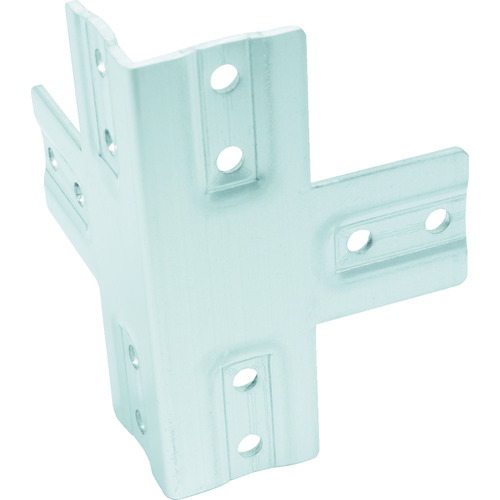

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：TW型●25mm角アルミフレーム用●TW型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009744

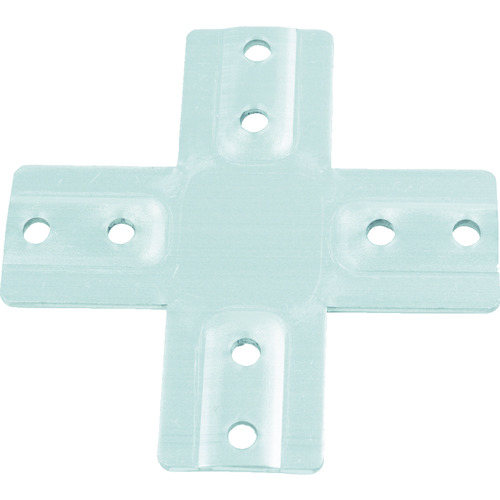

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：十字型●25mm角アルミフレーム用●十字型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009751

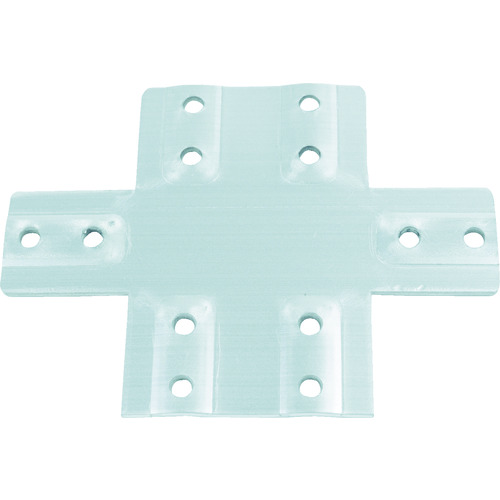

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：TT型●25mm角アルミフレーム用●TT型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009768

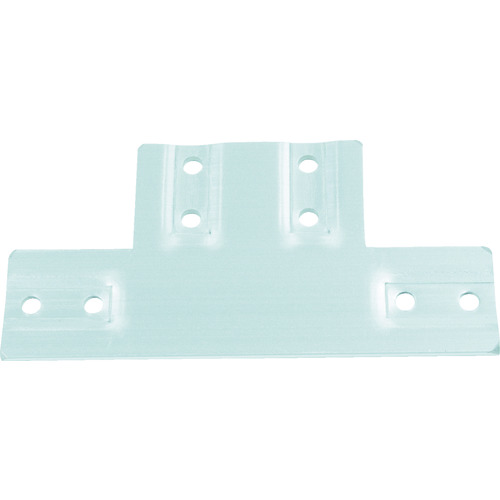

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：LT型●25mm角アルミフレーム用●LT型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009775

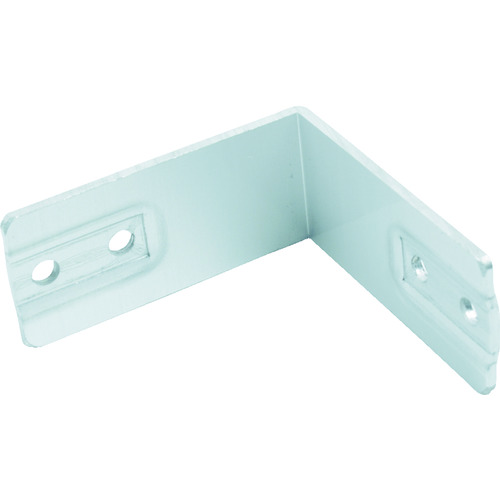

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：内付L型●25mm角アルミフレーム用●内付けL型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009782

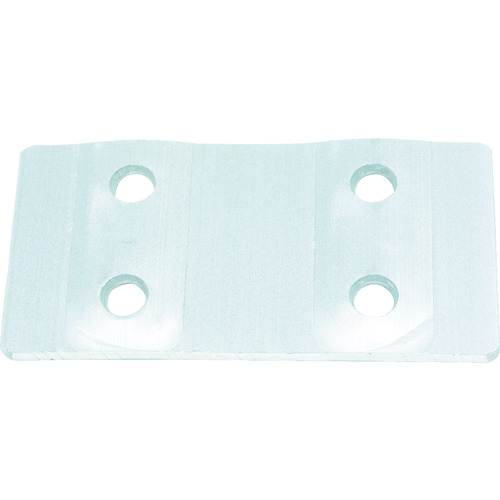

●ビス打ち式で、樹脂ジョイントを使用しない場合も接合が可能です。●ドリルねじＭ4×13で取り付けられます。(別売)●オリジナルサイズの棚・間仕切りなどの製作に。●タイプ：つなぎ型●25mm角アルミフレーム用●つなぎ型●アルミ製(アルマイト仕上げ)

商品コード：

2500201009799

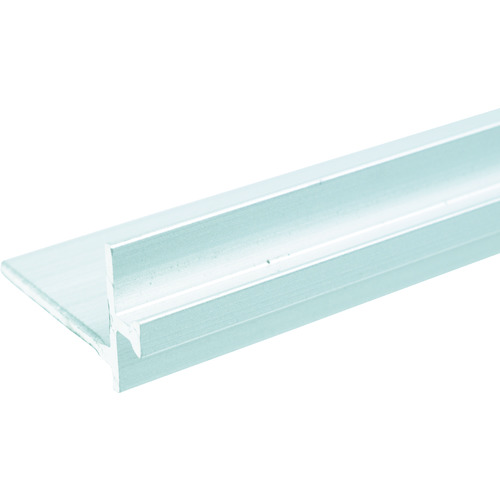

●棚板を置くための受け金具です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：15●長さ(mm)：1000●摘要：15mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●アルミ(アルマイト仕上げ)

商品コード：

2500201010030

サイズ：

●幅：２１ｍｍ●高さ：１５ｍｍ●長さ：１０００ｍｍ

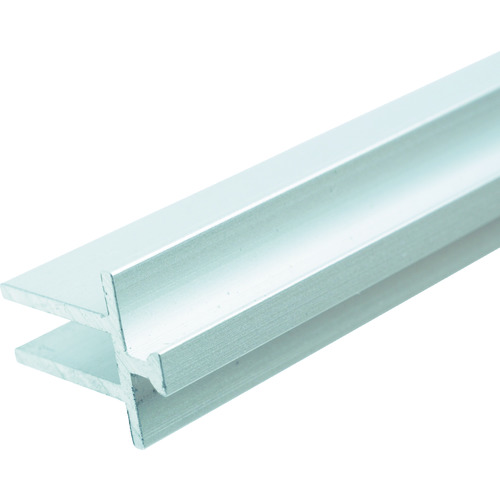

●パネルを挟むための、アダプタです。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：12●長さ(mm)：1000●摘要：3mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●取付位置：センター●アルミ(アルマイト仕上げ)

商品コード：

2500201010115

サイズ：

●幅：２１ｍｍ●高さ：１２ｍｍ●長さ：１０００ｍｍ

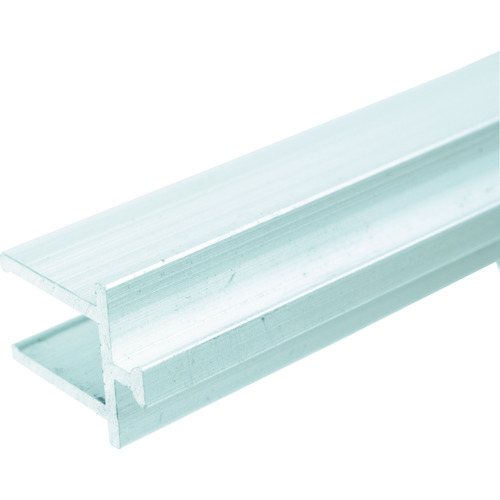

●パネルを挟むための、アダプタです。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：5●長さ(mm)：1000●ボルトサイズ(mm)：M5メネジ●摘要：5mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●取付位置：センター●アルミ(アルマイト仕上げ)

商品コード：

2500201010122

サイズ：

●幅：２１ｍｍ●高さ：５ｍｍ●長さ：１０００ｍｍ●ボルトサイズ：Ｍ５メネジｍｍ

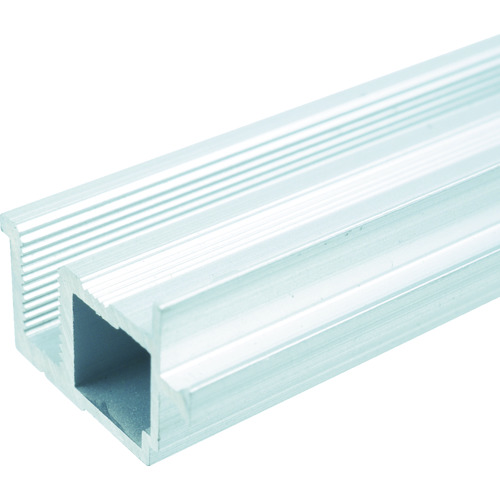

●Ｍ5ネジが止められる溝があるアダプタで、任意の位置でネジが止められます。●外付けでパネルが取り付け可能です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：22●高さ(mm)：1●長さ(mm)：1000●ボルトサイズ(mm)：M5×P0.8ネジ用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●アルミ(アルマイト仕上げ)

商品コード：

2500201010177

サイズ：

●幅：２２ｍｍ●高さ：１ｍｍ●長さ：１０００ｍｍ

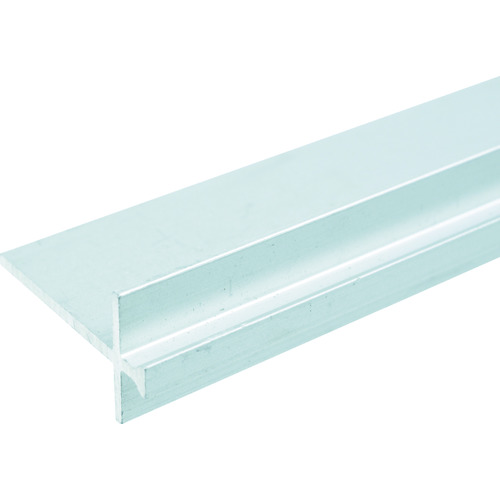

●棚板を置くための受け金具です。●オリジナルサイズの棚・間仕切りなどの製作に。●幅(mm)：21●高さ(mm)：12●長さ(mm)：1000●摘要：12mmパネル用●使用パネル例：コンパネ(12mm)、アルミ板(13mm)、段プラ、アクリル板●25角溝ありフレーム用●アルミ(アルマイト仕上げ)

商品コード：

2500201010184

サイズ：

●幅：２１ｍｍ●高さ：１２ｍｍ●長さ：１０００ｍｍ

●プレートタイプは組立の補強用に使用します。●丈夫で安価。●品名：YSB-104104-8●適合ボルト：M8●幅(mm)：104●奥行(mm)：34●高さ(mm)：4.5●ボルトサイズ：M8●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694870

サイズ：

●幅：１０４ｍｍ●奥行：３４ｍｍ●高さ：４．５ｍｍ

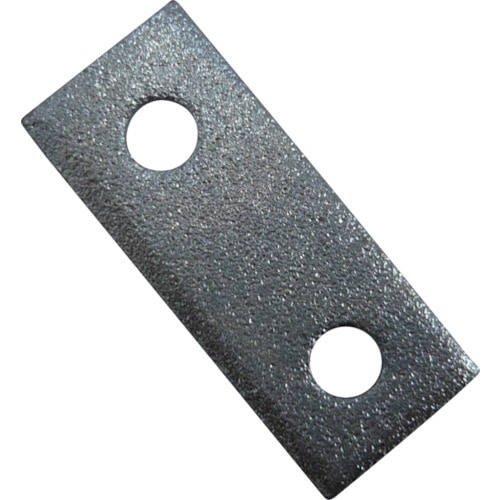

●プレートタイプは組立の補強用に使用します。●丈夫で安価。●品名：YSB-1434-4●適合ボルト：M4●幅(mm)：34●奥行(mm)：14●高さ(mm)：3.2●ボルトサイズ：M4●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694887

サイズ：

●幅：３４ｍｍ●奥行：１４ｍｍ●高さ：３．２ｍｍ

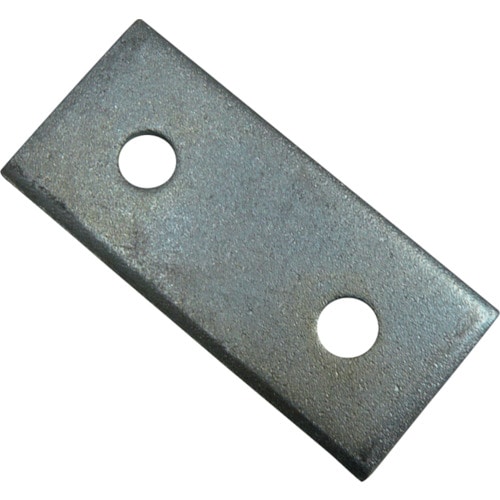

●プレートタイプは組立の補強用に使用します。●品名：YSB-2454-6●適合ボルト：M6●幅(mm)：54●奥行(mm)：24●高さ(mm)：3.2●ボルトサイズ：M6●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694894

サイズ：

●幅：５４ｍｍ●奥行：２４ｍｍ●高さ：３．２ｍｍ

●プレートタイプは組立の補強用に使用します。●丈夫で安価。●品名：YSB-3014-4●適合ボルト：M4●幅(mm)：14●奥行(mm)：30●高さ(mm)：30●ボルトサイズ：M4●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694900

サイズ：

●幅：１４ｍｍ●奥行：３０ｍｍ●高さ：３０ｍｍ

●プレートタイプは組立の補強用に使用します。●品名：YSB-3024-6●適合ボルト：M6●幅(mm)：24●奥行(mm)：30●高さ(mm)：30●ボルトサイズ：M6●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694917

サイズ：

●幅：２４ｍｍ●奥行：３０ｍｍ●高さ：３０ｍｍ

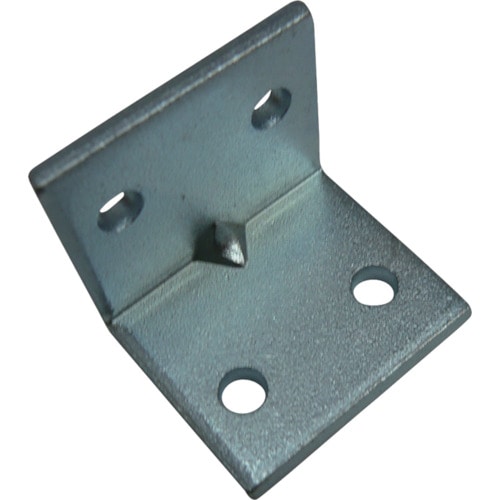

●プレートタイプは組立の補強用に使用します。●丈夫で安価。●品名：YSB-3034-4●適合ボルト：M4●幅(mm)：34●奥行(mm)：30●高さ(mm)：30●ボルトサイズ：M4●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694924

サイズ：

●幅：３４ｍｍ●奥行：３０ｍｍ●高さ：３０ｍｍ

●プレートタイプは組立の補強用に使用します。●品名：YSB-3054-6●適合ボルト：M6●幅(mm)：54●奥行(mm)：30●高さ(mm)：30●ボルトサイズ：M6●スチール●表面処理:ユニクロメッキ処理

商品コード：

2500203694931

サイズ：

●幅：５４ｍｍ●奥行：３０ｍｍ●高さ：３０ｍｍ
