配管継手

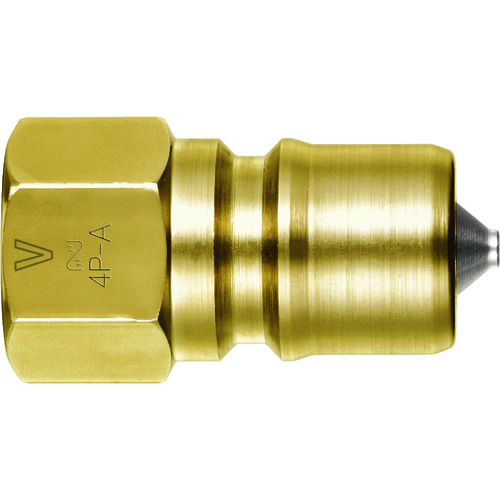

●ソケット・プラグには優れた密閉構造の自動開閉バルブを採用してます。●真空用途に威力を発揮します。●不活性ガス・真空用。●ねじサイズ：Rc1/4●最高使用圧力(MPa)：5.0●全長(mm)：36●取付ねじサイズ：Rc1/2●最高使用圧力：3.0MPa●耐圧力：4.5MPa●使用温度範囲：-20℃～120℃●本体材質：真ちゅう●シール材質：水素添加ニトリルゴム(HNBR)

商品コード：

2500200422353

サイズ：

●全長：３６ｍｍ

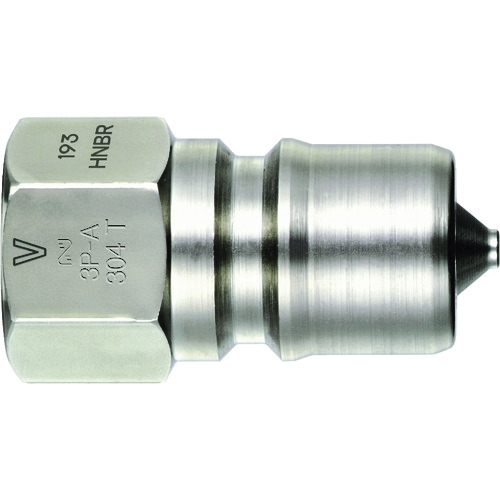

●ソケット・プラグには優れた密閉構造の自動開閉バルブを採用してます。●真空用途に威力を発揮します。●不活性ガス・真空用。●ねじサイズ：Rc1/4●最高使用圧力(MPa)：7.5●全長(mm)：36●耐圧力：10.5MPa●使用温度範囲：-20℃～180℃●本体材質：ステンレス鋼●シール材質：ふっ素ゴム(FKM)

商品コード：

2500200422360

サイズ：

●全長：３６ｍｍ

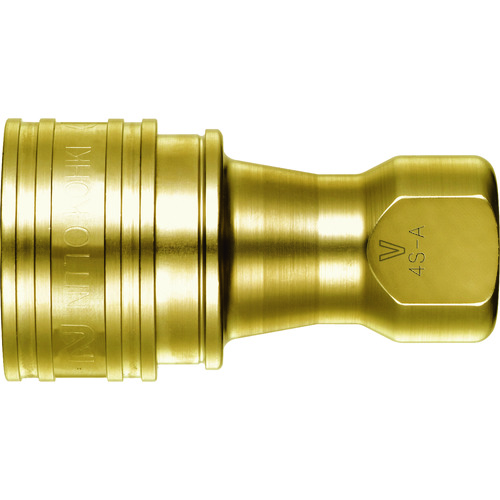

●ソケット・プラグには優れた密閉構造の自動開閉バルブを採用してます。●真空用途に威力を発揮します。●不活性ガス・真空用。●ねじサイズ：Rc1/4●最高使用圧力(MPa)：5.0●全長(mm)：58●耐圧力：7.5MPa●使用温度範囲：-20℃～180℃●本体材質：真ちゅう●シール材質：ふっ素ゴム(FKM)

商品コード：

2500200424050

サイズ：

●全長：５８ｍｍ

●ソケット・プラグには優れた密閉構造の自動開閉バルブを採用してます。●真空用途に威力を発揮します。●不活性ガス・真空用。●ねじサイズ：Rc1/4●最高使用圧力(MPa)：5.0●全長(mm)：58●耐圧力：7.5MPa●使用温度範囲：-20℃～120℃●本体材質：真ちゅう●シール材質：水素添加ニトリルゴム(HNBR)

商品コード：

2500200424067

サイズ：

●全長：５８ｍｍ

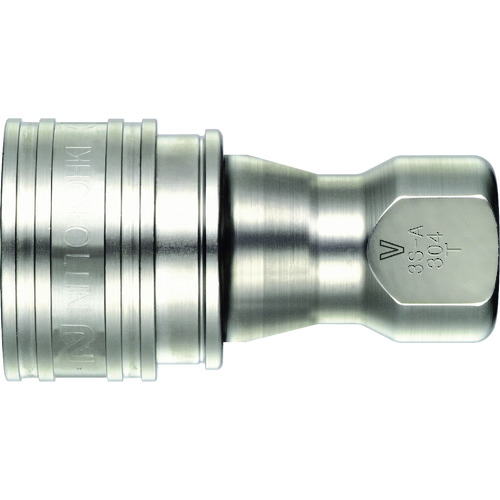

●ソケット・プラグには優れた密閉構造の自動開閉バルブを採用してます。●真空用途に威力を発揮します。●不活性ガス・真空用。●ねじサイズ：Rc1/4●最高使用圧力(MPa)：7.5●全長(mm)：58●耐圧力：10.5MPa●使用温度範囲：-20℃～180℃●本体材質：ステンレス鋼●シール材質：ふっ素ゴム(FKM)

商品コード：

2500200424074

サイズ：

●全長：５８ｍｍ

●超小型・ミニチュアです。●ソフトポリウレタンチューブがワンタッチ接続できます。●ネジ上部本体の自在性(ユニバーサルタイプ)です。●シール加工(Rねじ部)です。●各種エア配管●適合チューブ内外径D(mm)：4×2.5●ネジ部：R1/8●チヨダテラピンニップル4mm・R1／8●本体：しんちゅう●シール材：ニトリルゴム

商品コード：

2500200535251

●接続口径(タケノコ外径)(mm):9●接続口径(ねじ):3/8

商品コード：

2500205485223

●接続口径(タケノコ外径)(mm):12.7●接続口径(ねじ):1/2

商品コード：

2500205485230

●接続口径(タケノコ外径)(mm):9●タイプ:L型ホースジョイント●接続口径(ねじ):3/8

商品コード：

2500205485247

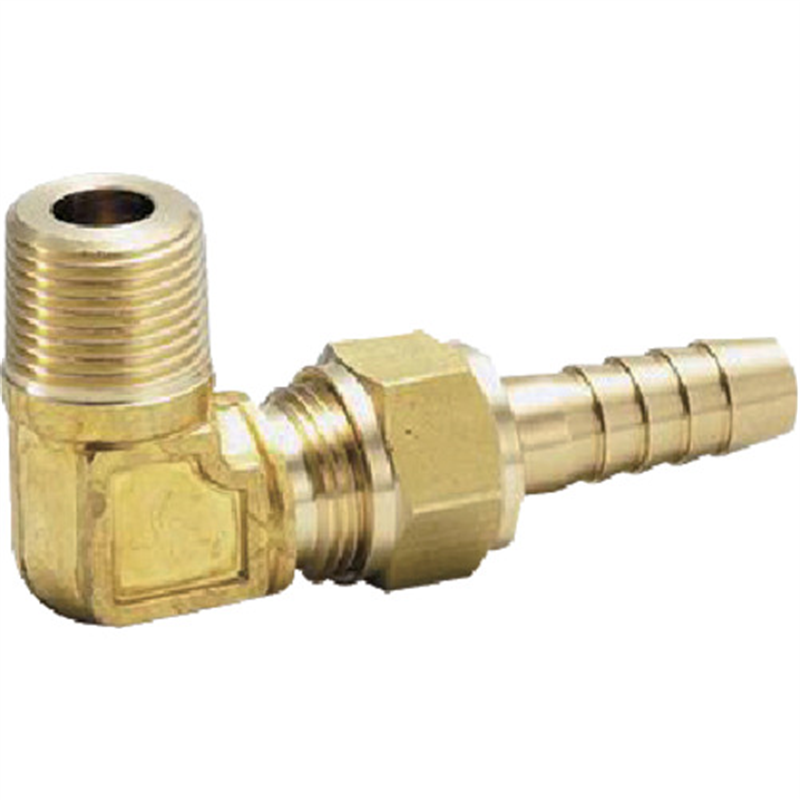

●接続口径(タケノコ外径)(mm):12.7●タイプ:L型ホースジョイント●接続口径(ねじ):1/2

商品コード：

2500205485254

●接続口径(タケノコ外径)(mm):17●接続口径(ねじ):1/2

商品コード：

2500205485261

●袋ナットによる締め込み式です。●接続口径D：G1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：14●六角対辺(mm)H3：12●タイプ：ユニバーサルソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：6×4.0●流体温度(℃)：-5～60℃●使用圧力：1MPa●本体:黄銅

商品コード：

2500201824538

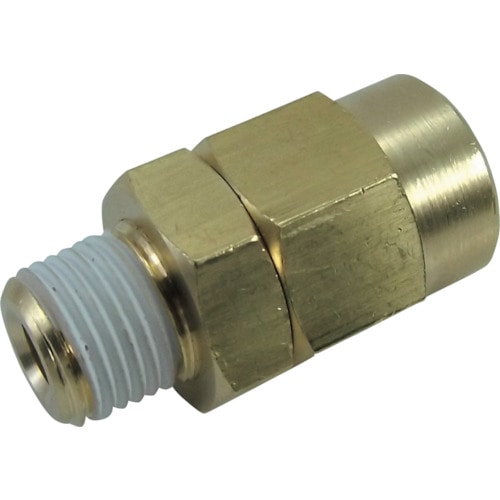

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R1/8●六角対辺(mm)H1：14●六角対辺(mm)H2：14●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：8×5.0●使用流体：空気、水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201824682

●ポリウレタンホース用の継手です。●袋ナットによる締込方式ですのでホースバンドが不要です。●竹の子タイプに比べ継手内径を大きく取っており、圧力損失も最大限減らせます。●オネジタイプにはシール加工がされています。●各種エア配管●タイプ：ホースソケット●接続ねじ部：Rc1/4●使用流体：圧縮空気●適合ホース内外径D(mm)：5×8●流体温度(℃)：-5～60℃●使用圧力：1.0MPa●しんちゅう

商品コード：

2500201824798

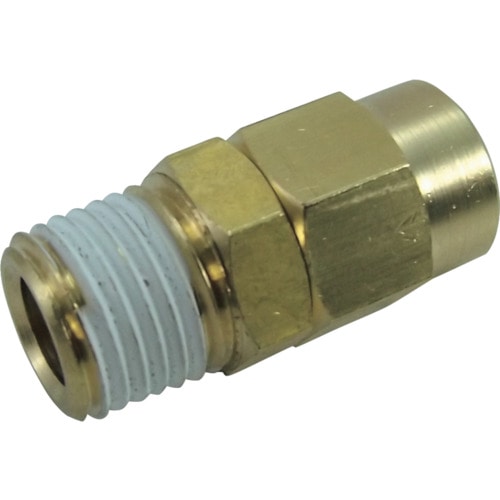

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R1/4●六角対辺(mm)H1：14●六角対辺(mm)H2：14●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：8×5.0●使用流体：空気、水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201824804

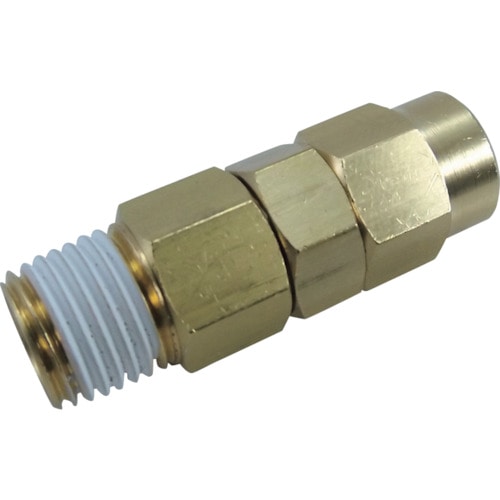

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●シール加工(Rねじ部)。●接続口径D：R1/4●六角対辺(mm)：14●タイプ：ユニバーサルニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：8×5.0●流体温度(℃)：-5～60℃●使用圧力：1.5MPa(圧縮空気)、0.3MPa(工業用水)●本体:黄銅

商品コード：

2500201824811

サイズ：

●六角対辺：１４ｍｍ

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R3/8●六角対辺(mm)H1：19●六角対辺(mm)H2：14●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：8×5.0●使用流体：空気、水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201824842

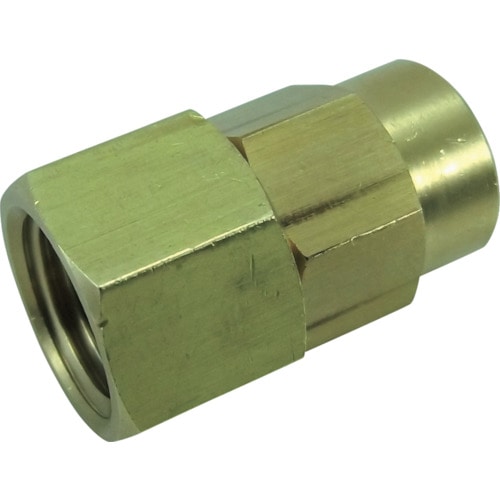

●袋ナットによる締め込み式です。●接続口径D：G1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：14●タイプ：ホースソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：8×5●使用流体：空気・水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●本体:黄銅

商品コード：

2500201825016

●袋ナットによる締め込み式です。●接続口径D：G1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：14●六角対辺(mm)H3：14●タイプ：ユニバーサルソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：8×5.0●流体温度(℃)：-5～60℃●使用圧力：1MPa●本体:黄銅

商品コード：

2500201825023

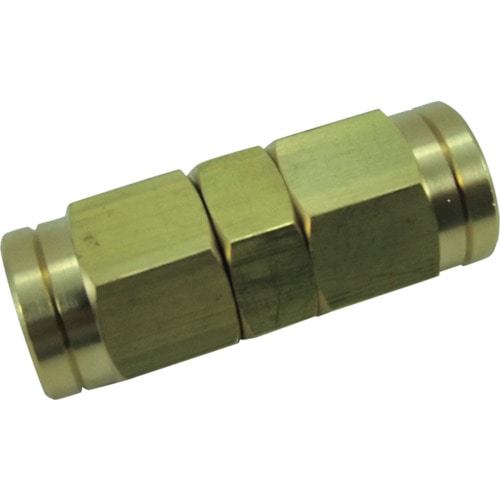

●袋ナットによる締め込み式です。●六角対辺(mm)：16●使用流体：空気・水●適合チューブ外径×内径(mm)：10×6.5●使用流体：空気・水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1.5MPa(圧縮空気)、0.3MPa(工業用水)●本体:黄銅

商品コード：

2500201825092

サイズ：

●六角対辺：１６ｍｍ

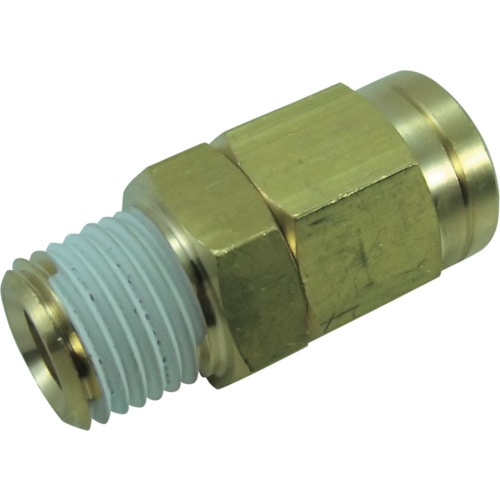

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：16●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：10×6.5●使用流体：空気、水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201825108

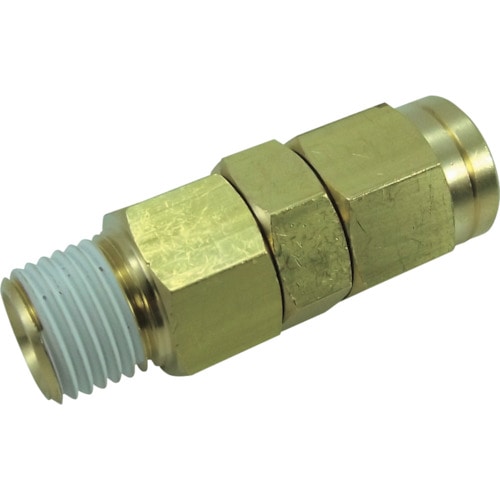

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●シール加工(Rねじ部)。●接続口径D：R1/4●六角対辺(mm)：16●タイプ：ユニバーサルニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：10×6.5●流体温度(℃)：-5～60℃●使用圧力：1.5MPa(圧縮空気)、0.3MPa(工業用水)●本体:黄銅

商品コード：

2500201825115

サイズ：

●六角対辺：１６ｍｍ

●袋ナットによる締め込み式です。●接続口径D：Rc3/8●六角対辺(mm)H1：21●六角対辺(mm)H2：16●タイプ：ホースソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：10×6.5●使用流体：空気・水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●本体:黄銅

商品コード：

2500201825122

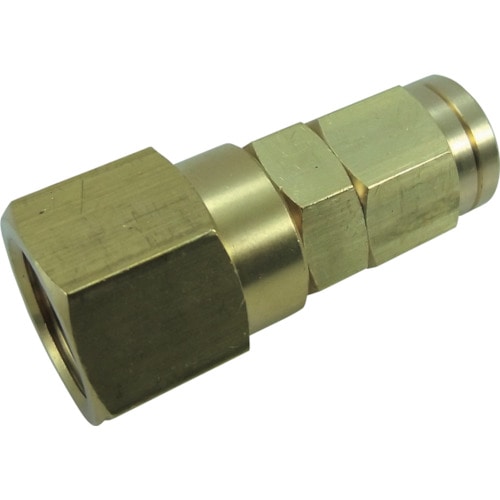

●袋ナットによる締め込み式です。●接続口径D：Rc3/8●六角対辺(mm)H1：21●六角対辺(mm)H2：16●六角対辺(mm)H3：16●タイプ：ユニバーサルソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：10×6.5●流体温度(℃)：-5～60℃●使用圧力：1MPa●本体:黄銅

商品コード：

2500201825139

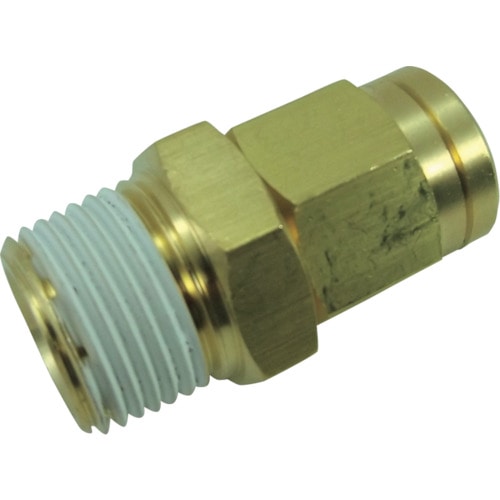

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R3/8●六角対辺(mm)H1：19●六角対辺(mm)H2：16●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：10×6.5●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201825146

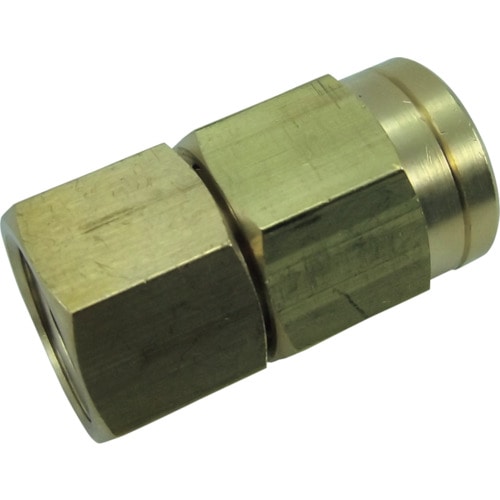

●袋ナットによる締め込み式です。●接続口径D：G1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：16●タイプ：ホースソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：10×6.5●使用流体：空気・水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●本体:黄銅

商品コード：

2500201825153

●袋ナットによる締め込み式です。●接続口径D：G1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：16●六角対辺(mm)H3：16●タイプ：ユニバーサルソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：10×6.5●流体温度(℃)：-5～60℃●使用圧力：1MPa●本体:黄銅

商品コード：

2500201825160

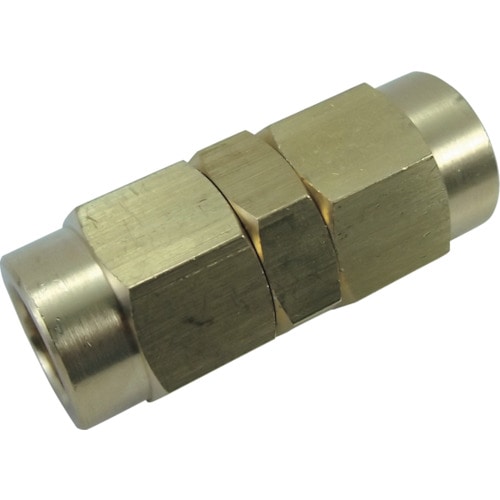

●袋ナットによる締め込み式です。●六角対辺(mm)：19●使用流体：空気・水●適合チューブ外径×内径(mm)：12×8.0●使用流体：空気・水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1.5MPa(圧縮空気)、0.3MPa(工業用水)●本体:黄銅

商品コード：

2500201826884

サイズ：

●六角対辺：１９ｍｍ

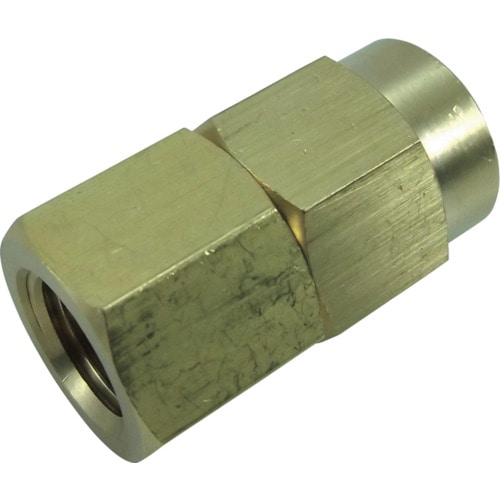

●袋ナットによる締め込み式です。●接続口径D：Rc1/4●六角対辺(mm)H1：19●六角対辺(mm)H2：19●タイプ：ホースソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：12×8●使用流体：空気・水●流体温度：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●本体:黄銅

商品コード：

2500201826990

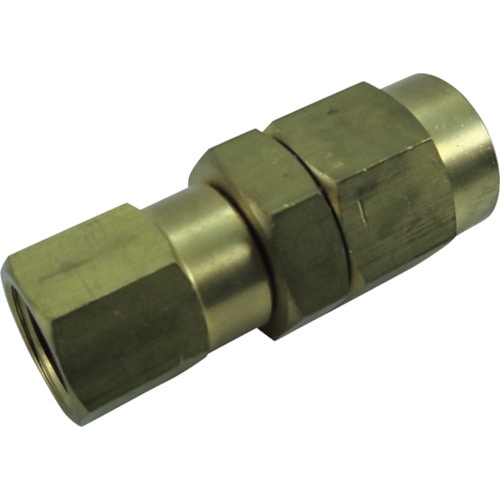

●袋ナットによる締め込み式です。●接続口径D：Rc1/4●六角対辺(mm)H1：16●六角対辺(mm)H2：19●六角対辺(mm)H3：19●タイプ：ユニバーサルソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：12×8.0●流体温度(℃)：-5～60℃●使用圧力：1MPa●本体:黄銅

商品コード：

2500201827003

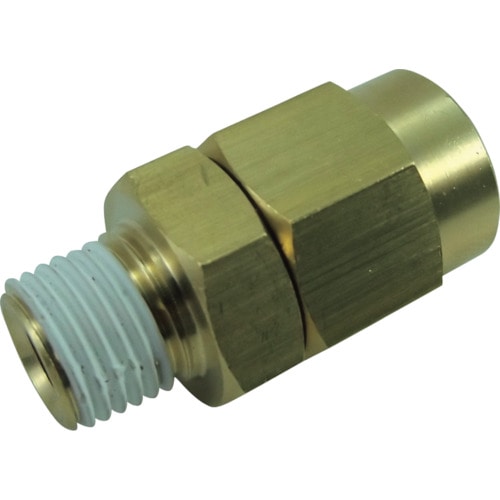

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R1/4●六角対辺(mm)H1：19●六角対辺(mm)H2：19●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：12×8.0●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201827010

●袋ナットによる締め込み式です。●接続口径D：Rc3/8●六角対辺(mm)H1：21●六角対辺(mm)H2：19●タイプ：ホースソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：12×8●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●本体:黄銅

商品コード：

2500201827102

●袋ナットによる締め込み式です。●接続口径D：Rc3/8●六角対辺(mm)H1：21●六角対辺(mm)H2：19●六角対辺(mm)H3：19●タイプ：ユニバーサルソケット●使用流体：空気・水●適合チューブ外径×内径(mm)：12×8.0●流体温度(℃)：-5～60℃●使用圧力：1MPa●本体:黄銅

商品コード：

2500201827119

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●接続口径D：R3/8●六角対辺(mm)H1：19●六角対辺(mm)H2：19●タイプ：ホースニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：12×8.0●流体温度(℃)：-5～60℃(空気)、5～40℃(水)●使用圧力：1MPa●シール加工(Rねじ部)●本体:黄銅

商品コード：

2500201827126

●袋ナットによる締め込み式ですのでホースバンド等による締め付けより確実です。●ホース内空気流量を最大限活用できる構造です。●シール加工(Rねじ部)。●接続口径D：R3/8●六角対辺(mm)：19●タイプ：ユニバーサルニップル●使用流体：空気、水●適合チューブ外径×内径(mm)：12×8.0●流体温度(℃)：-5～60℃●使用圧力：1.5MPa(圧縮空気)、0.3MPa(工業用水)●本体:黄銅

商品コード：

2500201827133

サイズ：

●六角対辺：１９ｍｍ

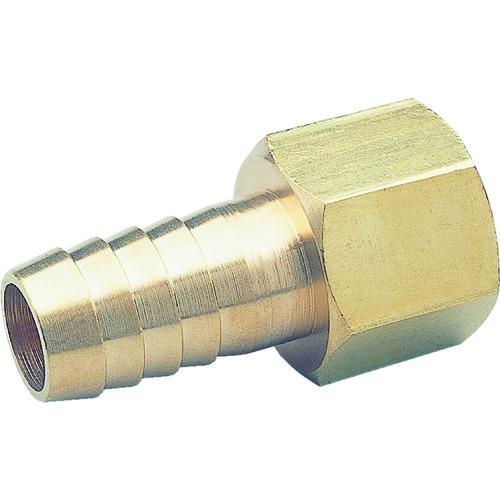

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/4●六角対辺(mm)：17●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：7●タイプ：内ネジホースニップル●使用流体：水・空気・油●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847339

サイズ：

●六角対辺：１７ｍｍ●接続口径（タケノコ外径）：７ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/4●六角対辺(mm)：17●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：8●タイプ：内ネジホースニップル●使用流体：水・空気・油●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847346

サイズ：

●六角対辺：１７ｍｍ●接続口径（タケノコ外径）：８ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/4●六角対辺(mm)：17●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9●タイプ：内ネジホースニップル●使用流体：水・空気・油●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847353

サイズ：

●六角対辺：１７ｍｍ●接続口径（タケノコ外径）：９ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/4●六角対辺(mm)：17●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：10.5●タイプ：内ネジホースニップル●使用流体：水・空気・油●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847360

サイズ：

●六角対辺：１７ｍｍ●接続口径（タケノコ外径）：１０．５ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/4●六角対辺(mm)：17●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9.5●タイプ：内ネジホースニップル●使用流体：水・空気・油●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847391

サイズ：

●六角対辺：１７ｍｍ●接続口径（タケノコ外径）：９．５ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：8●タイプ：内ネジホースニップル●使用流体：水・空気・油●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847407

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：８ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847414

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：９ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：10.5●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847421

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：１０．５ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：12●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847438

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：１２ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：14●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847445

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：１４ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：16●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847452

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：１６ｍｍ

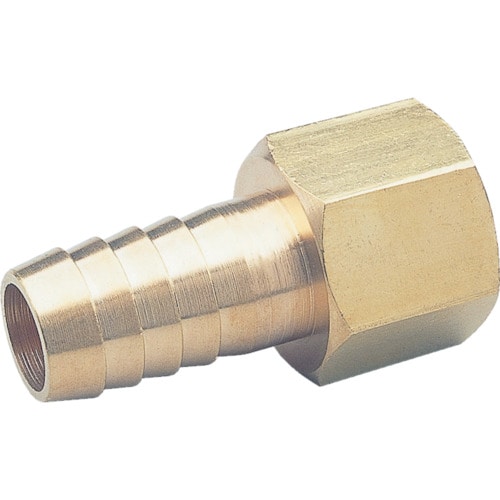

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：12.7●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847469

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：１２．７ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc3/8●六角対辺(mm)：21●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9.5●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847476

サイズ：

●六角対辺：２１ｍｍ●接続口径（タケノコ外径）：９．５ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/2●六角対辺(mm)：24●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：8●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847483

サイズ：

●六角対辺：２４ｍｍ●接続口径（タケノコ外径）：８ｍｍ

●ホースとネジの接続に●ホース用継手。●接続口径D：Rc1/2●六角対辺(mm)：24●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9●タイプ：内ネジホースニップル●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201847490

サイズ：

●六角対辺：２４ｍｍ●接続口径（タケノコ外径）：９ｍｍ
