電設配線部品

●通先口には、インシュレータを取り付けておりますので絶縁ブッシングの取り付けは必要ありません。●ケイフレックスを制御盤類のノックアウトに接続するための亜鉛合金ダイカスト製のコネクタ●接続ねじ：(φS1)75.1(呼び径)CTG70●質量：604g●入数：1袋2個●寸法：(φA)92.4mm(l1)29mm(l2)38mm●使用周囲温度：-20～90℃

商品コード：

2500202034653

●難燃性はUL94V0です。●ケイフレックスを制御盤類のノックアウト接続用。●色：黒●寸法(mm)A：37.5●接続ねじS1(mm)：20.9●寸法(mm)L1：13●接続ねじ呼び径：G1/2●寸法(mm)L2：27●挿入可ケーブル最大外径(mm)：13●使用周囲温度：-20～90℃●耐油●IP67●適合ケイフレックス：KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KI●ポリアミド6(PA6)●ロックナット、及びフェラルは鋼製です。

商品コード：

2500202034684

●難燃性はUL94V0です。●ケイフレックスを制御盤類のノックアウト接続用。●色：黒●寸法(mm)A：64.4●接続ねじS1(mm)：41.9●寸法(mm)L1：16●接続ねじ呼び径：G1-1/4●寸法(mm)L2：37●挿入可ケーブル最大外径(mm)：32●使用周囲温度：-20～90℃●耐油●IP67●適合ケイフレックス：KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KI●ポリアミド6(PA6)●ロックナット、及びフェラルは鋼製です。

商品コード：

2500202034714

●ダクト末端の閉塞に使用します。●色：グレー●サイズ(mm)W：40●サイズ(mm)H：20●サイズ(mm)L：19.5●適合本体：MD0号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035605

●ダクト末端の閉塞に使用します。●色：クリーム●サイズ(mm)W：40●サイズ(mm)H：20●サイズ(mm)L：19.5●適合本体：MD0号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035636

●ダクト末端の閉塞に使用します。●色：ホワイト●サイズ(mm)W：40●サイズ(mm)H：30●サイズ(mm)L：20.5●適合本体：MD1号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035650

●ダクト末端の閉塞に使用します。●色：クリーム●サイズ(mm)W：40●サイズ(mm)H：30●サイズ(mm)L：20.5●適合本体：MD1号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035674

●ダクト末端の閉塞に使用します。●色：ホワイト●サイズ(mm)W：60●サイズ(mm)H：40●サイズ(mm)L：20.5●適合本体：MD2号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035698

●ダクト末端の閉塞に使用します。●色：ホワイト●サイズ(mm)W：80●サイズ(mm)H：60●サイズ(mm)L：28●適合本体：MD3号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035735

●ダクト末端の閉塞に使用します。●色：クリーム●サイズ(mm)W：80●サイズ(mm)H：60●サイズ(mm)L：28●適合本体：MD3号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035759

●ダクト末端の閉塞に使用します。●色：ホワイト●サイズ(mm)W：100●サイズ(mm)H：80●サイズ(mm)L：33●適合本体：MD4号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035773

●ダクト末端の閉塞に使用します。●色：クリーム●サイズ(mm)W：100●サイズ(mm)H：80●サイズ(mm)L：33●適合本体：MD4号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035797

●ダクト末端の閉塞に使用します。●色：ホワイト●サイズ(mm)W：150●サイズ(mm)H：100●サイズ(mm)L：42●適合本体：MD5号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035810

●ダクト末端の閉塞に使用します。●色：ホワイト●サイズ(mm)W：200●サイズ(mm)H：100●サイズ(mm)L：42●適合本体：MD6号●ＡＳＡ樹脂／塩化ビニル

商品コード：

2500202035858

●コンビネーションカップリング●ケイフレックスと厚鋼電線管の接続にご使用下さい。●寸法(mm)A：41.5●寸法(mm)L1：16.5●寸法(mm)L2：24●厚鋼電線管：G22●挿入可ケーブル最大外径：18●使用周囲温度：-20～90℃●UL規格品●ケイフレックス側IP67●適合ケイフレックス：KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KI●本体：亜鉛合金ダイカスト

商品コード：

2500202036718

●コンビネーションカップリング●ケイフレックスと厚鋼電線管の接続にご使用下さい。●寸法(mm)A：58.8●寸法(mm)L1：20.5●寸法(mm)L2：29●厚鋼電線管：G36●挿入可ケーブル最大外径：34●使用周囲温度：-20～90℃●UL規格品●ケイフレックス側IP67●適合ケイフレックス：KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KI●本体：亜鉛合金ダイカスト

商品コード：

2500202036732

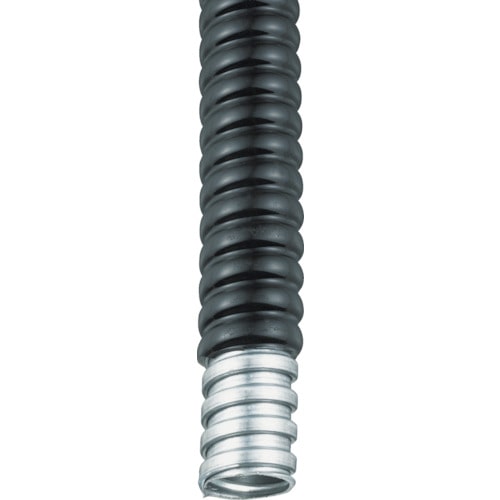

●軽量、ローコストの汎用品です。●電線はケーブルをご使用ください。●MAS規格品、耐油、防水です。●ケーブル保護管として様々な環境にフレキシブルに対応できます。●手で曲げられるフレキシブルチューブです。●管の構造は、亜鉛めっき帯鋼製のコアにジャケットとして耐油性の優れたビニルを被覆しています。●軽量、優れた柔軟性により工作機械廻り、自動化機械等の固定配管に。●内径(mm)：10●外径(mm)：15.2●長さ(m)：30●最小曲げ半径(mm)：30●使用周囲温度：-20～60℃●ビニル被覆電線管(固定配管用)ケイフレックス●高耐油、固定配管、MAS規格品●温度範囲：-20℃～60℃●亜鉛メッキ帯鋼製のコアにジャケットとして耐油性の優れたビニールを被覆

商品コード：

2500202037166

●軽量、ローコストの汎用品です。●電線はケーブルをご使用ください。●MAS規格品、耐油、防水です。●ケーブル保護管として様々な環境にフレキシブルに対応できます。●手で曲げられるフレキシブルチューブです。●管の構造は、亜鉛めっき帯鋼製のコアにジャケットとして耐油性の優れたビニルを被覆しています。●軽量、優れた柔軟性により工作機械廻り、自動化機械等の固定配管に。●内径(mm)：12.3●外径(mm)：17.7●長さ(m)：30●最小曲げ半径(mm)：35●使用周囲温度：-20～60℃●ビニル被覆電線管(固定配管用)ケイフレックス●高耐油、固定配管、MAS規格品、温度範囲-20℃～60℃●温度範囲：-20℃～60℃●亜鉛メッキ帯鋼製のコアにジャケットとして耐油性の優れたビニールを被覆

商品コード：

2500202037180

●チューブの表面は波形で、一般プラントまわりや自動化機械などの固定配管にご使用ください。●内径(mm)：12.3●外径(mm)：17.7●長さ(m)：30●最小曲げ半径(mm)：35●使用周囲温度：-20～60℃●使用周囲温度：-20～60℃●防水、耐候●固定配管●亜鉛めっき帯鋼に耐候ビニルを被覆

商品コード：

2500202037739

●チューブの表面は波形で、一般プラントまわりや自動化機械などの固定配管にご使用ください。●内径(mm)：15.8●外径(mm)：21.1●長さ(m)：30●最小曲げ半径(mm)：40●使用周囲温度：-20～60℃●使用周囲温度：-20～60℃●防水、耐候●固定配管●亜鉛めっき帯鋼に耐候ビニルを被覆

商品コード：

2500202037753

●チューブの表面は波形で、一般プラントまわりや自動化機械などの固定配管にご使用ください。●内径(mm)：26.4●外径(mm)：33.2●長さ(m)：20●最小曲げ半径(mm)：75●使用周囲温度：-20～60℃●使用周囲温度：-20～60℃●防水、耐候●固定配管●亜鉛めっき帯鋼に耐候ビニルを被覆

商品コード：

2500202037777

●屋内用の電気機器に使用される、日本国内向け2芯アース付の電源コードです。●電線に0.75SQ×3CのVCTFを使用しております。●屋内の小型電気機械器具用に。●芯数：3●定格：125V-7A●全長(m)：3●JISC8303規格品●垂直燃焼試験合格品●素線数/素線径：30本/0.18mm●VCTF0.75SQ●海外での使用はできません

商品コード：

2500202042986

●パネルやボックス向けのチューブ端末処理用キャップです。●ねじ止めタイプでチューブにコネクタをねじ込んでビスで固定します。●チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。●RoHS対応品です。●センサー保護用チューブ端末コネクタとして計測器、センサー機器、ロボット、アミューズメント機器などの取り出し部分などに。●色：シルバー●取付ねじ：M6x1.0●縦(mm)：14●外形寸法(対辺)(mm)：8●長さ(mm)：14●ビスサイズ(mm)：M2×2.0L：[[-]]●開口(mm)：4.0●ねじサイズ(mm)：M6×1.00●適合チューブ：KS-4N●真鍮(LCD材)●表面処理:無電解ニッケルメッキ

商品コード：

2500202043877

●パネルやボックス向けのチューブ端末処理用キャップです。●ねじ止めタイプでチューブにコネクタをねじ込んでビスで固定します。●チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。●RoHS対応品です。●センサー保護用チューブ端末コネクタとして計測器、センサー機器、ロボット、アミューズメント機器などの取り出し部分などに。●色：シルバー●取付ねじ：M8x0.75●縦(mm)：18●外形寸法(対辺)(mm)：10●長さ(mm)：18●ビスサイズ(mm)：M2×2.5L：六角●開口(mm)：6.1●ねじサイズ(mm)：M8×0.75●適合チューブ：KS-6N●真鍮(LCD材)●表面処理:無電解ニッケルメッキ

商品コード：

2500202043891

●寸法精度が高く製品が均一、付属品との接続強度、電気的接続性および防水性は完璧です。●MAS規格品。耐油、防水です。●電線はケーブル、ビニールコードなどを使用してください。●適度の機械的強度と優れた柔軟性でS字配管、U字配管、振動や可動する場所への配管に。●内径(mm)：15.8●外径(mm)：21.1●長さ(m)：30●使用周囲温度：-5～60℃●固定最小曲げ半径(mm)：55●可動最小曲げ半径(mm)：110●呼び径：1/2●最小内径(mm)：15.8●最小曲げ半径(mm)固定：50●最小曲げ半径(mm)可動：110●該当するねじG：CTG16●該当するねじPg：16/13.5●該当するねじCTC：19●使用周囲温度：-5～60℃●亜鉛メッキ帯鋼製のコアにジャケットとして耐油性の優れたビニールを被覆

商品コード：

2500202044287

●寸法精度が高く製品が均一、付属品との接続強度、電気的接続性および防水性は完璧です。●MAS規格品。耐油、防水です。●電線はケーブル、ビニールコードなどを使用してください。●適度の機械的強度と優れた柔軟性でS字配管、U字配管、振動や可動する場所への配管に。●内径(mm)：20.8●外径(mm)：26.4●長さ(m)：20●使用周囲温度：-5～60℃●固定最小曲げ半径(mm)：60●可動最小曲げ半径(mm)：140●呼び径：3/4●最小内径(mm)：15.8●最小曲げ半径(mm)固定：50●最小曲げ半径(mm)可動：110●該当するねじG：CTG16●該当するねじPg：16/13.5●該当するねじCTC：19●使用周囲温度：-5～60℃●亜鉛メッキ帯鋼製のコアにジャケットとして耐油性の優れたビニールを被覆

商品コード：

2500202044355

●片側止めサドルです。●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：36●寸法(mm)B：16●P：19●φd(mm)：5.2●寸法(mm)T：1.0●質量：7g●寸法(mm)P：19●B(mm)：16●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●鋼●表面処理：電気亜鉛めっき(三価ユニクロ)

商品コード：

2500202057164

●片側止めサドルです。●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：46●寸法(mm)B：20●P：24●φd(mm)：5.2●寸法(mm)T：1.0●質量：12g●寸法(mm)P：24●B(mm)：20●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●鋼●表面処理：電気亜鉛めっき(三価ユニクロ)

商品コード：

2500202057188

●片側止めサドルです。●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：64●寸法(mm)B：24●P：33●φd(mm)：6.2●寸法(mm)T：1.2●質量：31g●寸法(mm)P：33●B(mm)：24●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●鋼●表面処理：電気亜鉛めっき(三価ユニクロ)

商品コード：

2500202057201

●片側止めサドルです。●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：86●寸法(mm)B：28●P：46●φd(mm)：6.2●寸法(mm)T：1.4●質量：60g●寸法(mm)P：46●B(mm)：28●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●鋼●表面処理：電気亜鉛めっき(三価ユニクロ)

商品コード：

2500202057225

●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：51●寸法(mm)B：16●P：37●φd×l：5.2×7●T：1.0●A：51●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●表面処理:白色品(電気亜鉛めっき)にユニクロ処理。

商品コード：

2500202058291

●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：57●寸法(mm)B：20●P：43●φd×l：5.2×7●T：1.0●質量：12g●入数：1袋50個●A：57●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●表面処理:白色品(電気亜鉛めっき)にユニクロ処理。

商品コード：

2500202058314

●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：63●寸法(mm)B：22●P：49●φd×l：5.2×7●T：1.0●入数：1袋50個●A：63●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●表面処理:白色品(電気亜鉛めっき)にユニクロ処理。

商品コード：

2500202058338

●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：85●寸法(mm)B：30●P：69●φd×l：6.2×8●T：1.2●入数：1袋30個●A：85●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●表面処理:白色品(電気亜鉛めっき)にユニクロ処理。

商品コード：

2500202058369

●ケイフレックスを造営材に固定するための鋼製サドルです。●寸法(mm)A：109●寸法(mm)B：35●P：93●φd×l：6.2×8●T：1.4●入数：1袋10個●A：109●使用周囲温度：-50～200℃●適合ケイフレックス：KMS、KMV、KPF、KIC、KIV、KPBF、KUU、KCS、KMB、KIB●表面処理:白色品(電気亜鉛めっき)にユニクロ処理。

商品コード：

2500202058383

●RoHS指令適合製品です。●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験合格品です。(車材燃試・難燃性)●色は両面グレーです。●着脱が簡単なので配線変更・点検が容易です。●電線の結束・保護。●色：グレー●呼び径(mm)：100●長さ(m)：25●最小径(mm)：100●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058482

●RoHS指令適合製品です。●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験合格品です。(車材燃試・難燃性)●色は両面グレーです。●着脱が簡単なので配線変更・点検が容易です。●電線の結束・保護。●色：グレー●呼び径(mm)：15●長さ(m)：25●最小径(mm)：15●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058505

●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験に合格しています。(車材燃試・難燃性)●色はブラックとグレーのリバーシブルです。●RoHS指令適合製品です。●電線の結束・保護。●色：ブラック＆グレー●呼び径(mm)：20●長さ(m)：25●最小径(mm)：20●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058581

●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験に合格しています。(車材燃試・難燃性)●色はブラックとグレーのリバーシブルです。●RoHS指令適合製品です。●電線の結束・保護。●色：ブラック＆グレー●呼び径(mm)：30●長さ(m)：25●最小径(mm)：30●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058666

●RoHS指令適合製品です。●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験合格品です。(車材燃試・難燃性)●色は両面グレーです。●着脱が簡単なので配線変更・点検が容易です。●電線の結束・保護。●色：グレー●呼び径(mm)：40●長さ(m)：25●最小径(mm)：40●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058680

●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験に合格しています。(車材燃試・難燃性)●色はブラックとグレーのリバーシブルです。●RoHS指令適合製品です。●電線の結束・保護。●色：ブラック＆グレー●呼び径(mm)：40●長さ(m)：25●最小径(mm)：40●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058703

●RoHS指令適合製品です。●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験合格品です。(車材燃試・難燃性)●色は両面グレーです。●着脱が簡単なので配線変更・点検が容易です。●電線の結束・保護。●色：グレー●呼び径(mm)：50●長さ(m)：25●最小径(mm)：50●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058727

●RoHS指令適合製品です。●スナップボタンによる嵌合のため工具なしで簡単に着脱できます。●鉄道車両用材料燃焼試験合格品です。(車材燃試・難燃性)●色は両面グレーです。●着脱が簡単なので配線変更・点検が容易です。●電線の結束・保護。●色：グレー●呼び径(mm)：70●長さ(m)：25●最小径(mm)：70●屋内用●使用温度範囲：-15℃～70℃●シート部:ポリエステルクロス入難燃性塩化ビニール

商品コード：

2500202058741

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：11-12mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：11～12●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059250

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：12-13mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：12～13●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059274

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：13-14mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：13～14●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059298

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：14-15mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：14～15●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059311

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：2-3mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：2～3●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059502

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：3-4mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：3～4●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059632

●製品が分割式によりコネクタ付き・丸端子付きケーブルを挟むことで再結線が不要です。●ＫＴスモールの形状レンジは、1～17mm径のケーブル用に設計されています。●KELおよびKVTフレーム用●色：グレー●適合電線径(mm)：4-5mm●縦(mm)：21●横(mm)：21●奥行(mm)：19●クランプの範囲(mm)：4～5●一本用●ハロゲンフリー●シリコンフリー●UL94-V0●エラストマ

商品コード：

2500202059694
