手動式パンチャー

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t3.2(鋼板SS400)●穴径(mm)：33.8●穴サイズ(mm)：33.8●案内穴径(mm)：20●適合シャフト：HP-3/4-3/4●能力：t3.2mm(鋼板SS400)●特殊鋼

商品コード：

2500200404830

サイズ：

●穴径：３３．８ｍｍ●穴サイズ：３３．８ｍｍ●案内穴径：２０ｍｍ

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t3.2(鋼板SS400)●穴径(mm)：32.8●穴サイズ(mm)：32.8●案内穴径(mm)：20●適合シャフト：HP-3/4-3/4●能力：t3.2mm(鋼板SS400)●特殊鋼

商品コード：

2500200447738

サイズ：

●穴径：３２．８ｍｍ●穴サイズ：３２．８ｍｍ●案内穴径：２０ｍｍ

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t3.2(鋼板SS400)●穴径(mm)：42.8●穴サイズ(mm)：42.8●案内穴径(mm)：20●適合シャフト：HP-3/4-3/4●能力：t3.2mm(鋼板SS400)●特殊鋼

商品コード：

2500200492219

サイズ：

●穴径：４２．８ｍｍ●穴サイズ：４２．８ｍｍ●案内穴径：２０ｍｍ

●仕上がりがきれいです。●切り粉飛散がありません。●ヘッド分離型です。●配線、配管の穴加工。●穴あけ最大能力(mm)：115●出力荷重(kN)：81●適合替刃：SH-10-1用●幅(mm)：124(シリンダ部)●奥行(mm)：63(シリンダ部)●高さ(mm)：133(シリンダ部)●穴あけ最大能力(mm)軟鋼：t3.2×φ115●穴あけ最大能力(mm)ステンレス：t1.6×φ115●付属替刃：B16～B54●軟鋼板：3.2mm●ステンレス板：1.5mm以下●出力荷重：81kN●穴あけ能力：A15(5/8インチ)B104(4インチ)●セットボルト(SH10SB3/8インチ、SH10SB3/4インチ)●カラー3点●スチールケース●ドブ漬け軟鋼板はステンレス以上の能力が必要です。

商品コード：

2500202836257

サイズ：

●幅：１２４（シリンダ部）ｍｍ●奥行：６３（シリンダ部）ｍｍ

●油圧式パンチャーSH10-1、SH-5PDG用セットボルトです。●適合機種：SH10-1、SH-5PDG●油圧パンチャ付属品●サイズ3/8●鋼材

商品コード：

2500202836509

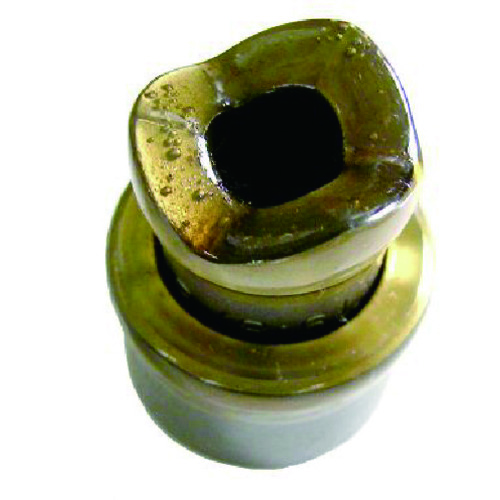

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP19●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：19.8●使用軸：小軸(φ10)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300917

サイズ：

●穴径：１９．８ｍｍ

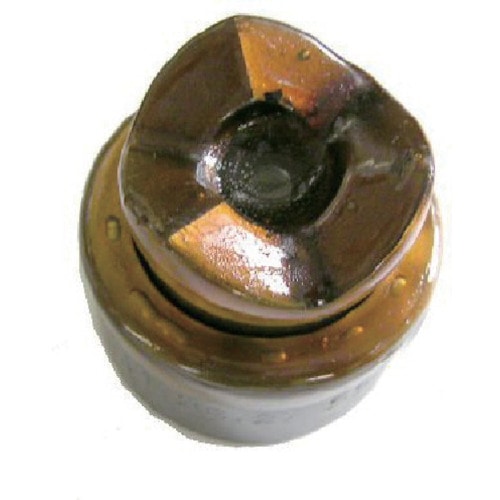

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP25●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：26.2●使用軸：小軸(φ10)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●呼び寸法CP57×2.3t※材質がSUS304の場合、板厚(t)が1/2となります。●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300924

サイズ：

●穴径：２６．２ｍｍ

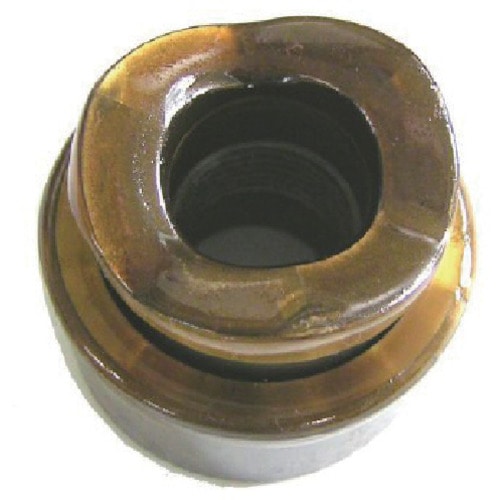

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP31●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：32.5●使用軸：大軸(φ19)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300948

サイズ：

●穴径：３２．５ｍｍ

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP39●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：38.7●使用軸：大軸(φ19)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300955

サイズ：

●穴径：３８．７ｍｍ

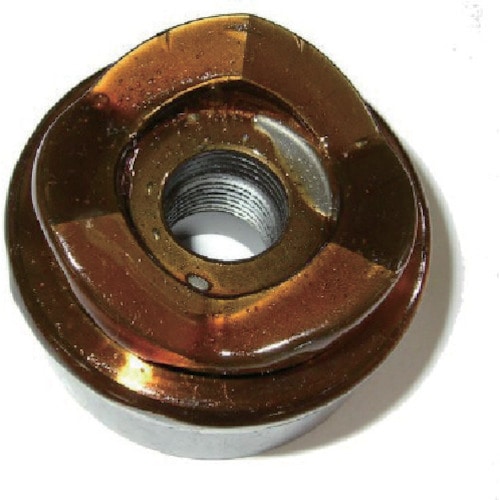

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP51●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：51.6●使用軸：大軸(φ19)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300979

サイズ：

●穴径：５１．６ｍｍ

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP63●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：64.5●使用軸：大軸(φ19)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300986

サイズ：

●穴径：６４．５ｍｍ

●鉄板を打ち抜くため、切粉の飛散がありません。●分電盤・配電盤などへの電線管用の穴あけ作業。●品名：CP75●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：77.2●使用軸：大軸(φ19)●薄鋼電線管用●最大板厚：3.2mm(SS400)、1.6mm(SUS)●呼び寸法CP57×2.3t※材質がSUS304の場合、板厚(t)が1/2となります。●ダイス・ポンチ(上刃・下刃)●溶融亜鉛メッキ・電気亜鉛メッキ材は使用不可です。

商品コード：

2500203300993

サイズ：

●穴径：７７．２ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ16●適合機種：NC-TP-F3、TP-1A、NC-EF35X●穴径(mm)：16.0●使用軸：小軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306070

サイズ：

●穴径：１６．０ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ21●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：21.0●使用軸：小軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306087

サイズ：

●穴径：２１．０ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ22●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：22.0●使用軸：小軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306094

サイズ：

●穴径：２２．０ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ22.5●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：22.5●使用軸：小軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306100

サイズ：

●穴径：２２．５ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ25.5●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：25.5●使用軸：小軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306117

サイズ：

●穴径：２５．５ｍｍ

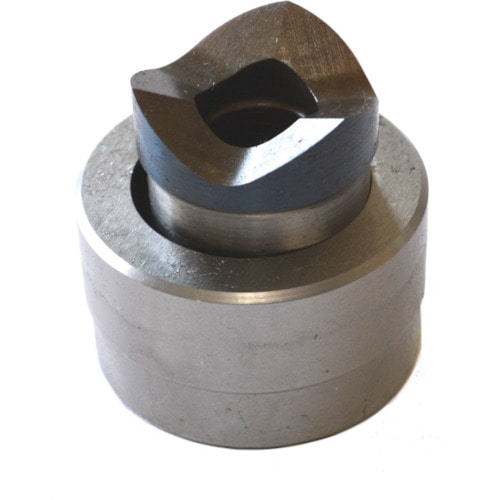

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ30●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：30.0●使用軸：大軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306124

サイズ：

●穴径：３０．０ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ30.5●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：30.5●使用軸：大軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306131

サイズ：

●穴径：３０．５ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ31●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：31.0●使用軸：大軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306148

サイズ：

●穴径：３１．０ｍｍ

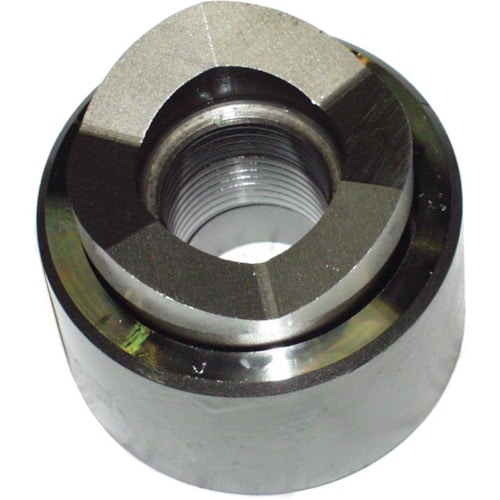

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ55●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：55.0●使用軸：大軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306155

サイズ：

●穴径：５５．０ｍｍ

●パンチャー用実寸丸刃物です。●鋼材穴あけ打抜き用●品名：φ67●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：67.0●使用軸：大軸●オプション品●工具鋼●使用される本体や材料の種類・板厚によって、穴あけ能力が変わります。

商品コード：

2500203306162

サイズ：

●穴径：６７．０ｍｍ

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：22.5X45●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：22.5×45●穴あけ最大能力(mm)軟鋼：1.6●穴サイズ(mm)：22.5×45●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306933

サイズ：

●穴径：２２．５×４５ｍｍ●穴サイズ：２２．５×４５ｍｍ

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：30X30●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：30×30●穴あけ最大能力(mm)軟鋼：3.2●穴サイズ(mm)：30×30●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306940

サイズ：

●穴径：３０×３０ｍｍ●穴サイズ：３０×３０ｍｍ

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：35X35●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：35×35●穴あけ最大能力(mm)軟鋼：3.2●穴サイズ(mm)：35×35●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306957

サイズ：

●穴径：３５×３５ｍｍ●穴サイズ：３５×３５ｍｍ

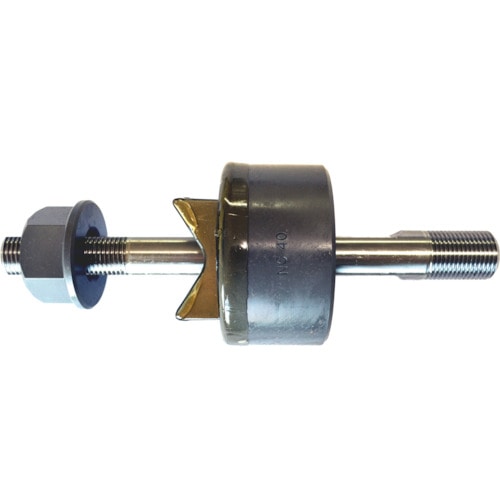

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：40X40●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：40×40●穴あけ最大能力(mm)軟鋼：2.3●穴サイズ(mm)：40×40●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306964

サイズ：

●穴径：４０×４０ｍｍ●穴サイズ：４０×４０ｍｍ

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：45X45●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：45×45●穴あけ最大能力(mm)軟鋼：2.3●穴サイズ(mm)：45×45●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306971

サイズ：

●穴径：４５×４５ｍｍ●穴サイズ：４５×４５ｍｍ

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：50X50●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：50×50●穴あけ最大能力(mm)軟鋼：2.3●穴サイズ(mm)：50×50●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306988

サイズ：

●穴径：５０×５０ｍｍ●穴サイズ：５０×５０ｍｍ

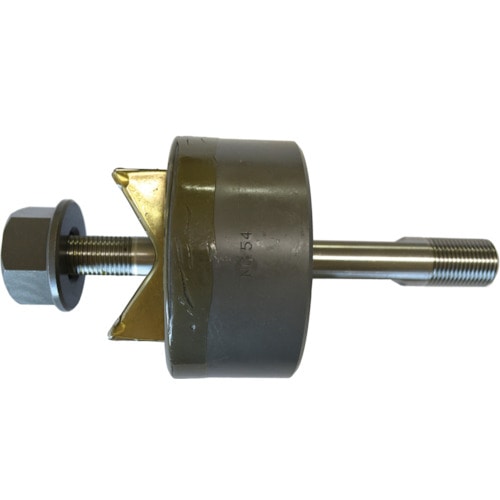

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：54X54●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：54×54●穴あけ最大能力(mm)軟鋼：2●穴サイズ(mm)：54×54●オプション品●ナット・軸付●工具鋼

商品コード：

2500203306995

サイズ：

●穴径：５４×５４ｍｍ●穴サイズ：５４×５４ｍｍ

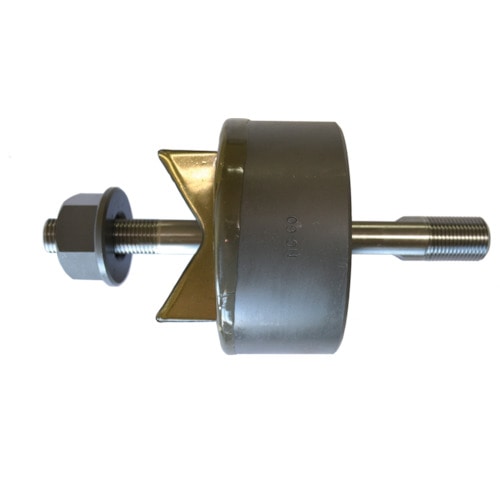

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：60X60●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：60×60●穴あけ最大能力(mm)軟鋼：1.6●穴サイズ(mm)：60×60●オプション品●ナット・軸付●工具鋼

商品コード：

2500203307008

サイズ：

●穴径：６０×６０ｍｍ●穴サイズ：６０×６０ｍｍ

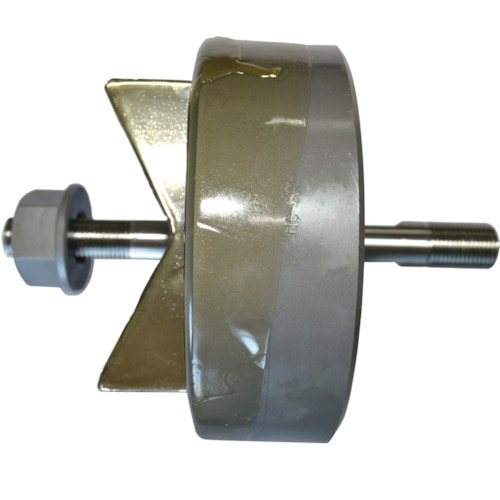

●パンチャー用角刃物です。●鋼材穴あけ打抜きに。●角穴打抜きに。●品名：92X92●適合機種：NC-TP-F3、TP-1A、NC-EF36X●穴径(mm)：92×92●穴あけ最大能力(mm)軟鋼：1●穴サイズ(mm)：92×92●オプション品●ナット・軸付●工具鋼

商品コード：

2500203307015

サイズ：

●穴径：９２×９２ｍｍ●穴サイズ：９２×９２ｍｍ

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t2.3(鋼板SS400)●穴径(mm)：20.1●穴サイズ(mm)：20.1●案内穴径(mm)：11●適合シャフト：HP-3/4-3/8●能力：t2.3mm(鋼板SS400)●特殊鋼

商品コード：

2500200278240

サイズ：

●穴径：２０．１ｍｍ●穴サイズ：２０．１ｍｍ●案内穴径：１１ｍｍ

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t2.3(鋼板SS400)●穴径(mm)：27.3●穴サイズ(mm)：27.3●案内穴径(mm)：11●適合シャフト：HP-3/4-3/8●能力：t2.3mm(鋼板SS400)●特殊鋼

商品コード：

2500200341937

サイズ：

●穴径：２７．３ｍｍ●穴サイズ：２７．３ｍｍ●案内穴径：１１ｍｍ

●ポンプとシリンダが一体型で､360°ヘッドが回転します｡(特許取得)●穴あけ最大能力(mm):t3.2×φ60.5●出力荷重(kN):73●適合替刃:TP-CP19~CP75､TP-ACP16~ACP104●セット内容:本体､厚鋼管刃物6点(ACP16~54)●最大板厚(mm):3.2

商品コード：

2500205690054

●油圧を利用した穴あけパンチ「エビパンチャー」用ハンドポンプです。●適合機種：LP104AP、LP104BP●油圧式●LP104AP、BP用ハンドポンプ

商品コード：

2500201819596

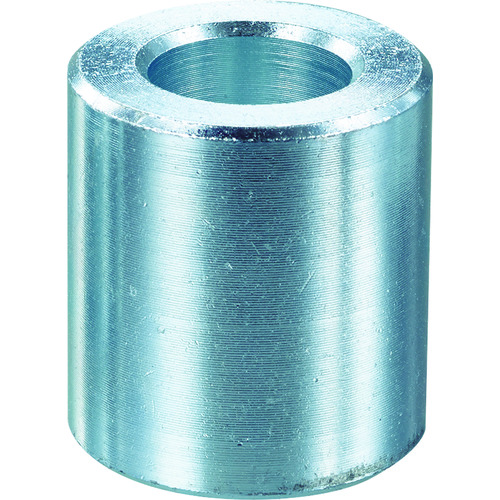

●油圧を利用した穴あけパンチ「エビパンチャー」用スペーサーです。●適合機種：LP104AP、LP104BP

商品コード：

2500202611304

●油圧を利用した穴あけパンチ「エビパンチャー」用スペーサーです。●幅(mm)：φ35●高さ(mm)：38●適合機種：LP104AP、LP104BP

商品コード：

2500202611328

サイズ：

●幅：φ３５ｍｍ●高さ：３８ｍｍ

●油圧を利用した穴あけパンチ「エビパンチャー」用シャフトです。●幅(mm)：φ35●高さ(mm)：28●適合機種：LP104AP、LP104BP

商品コード：

2500202611731

サイズ：

●幅：φ３５ｍｍ●高さ：２８ｍｍ

●仕上がりがきれいです。●切り粉飛散がありません。●ヘッド分離型です。●配線、配管の穴加工。●穴あけ最大能力(mm)：115●出力荷重(kN)：81●適合替刃：SH-10-1用●幅(mm)：124(シリンダ部)●奥行(mm)：63(シリンダ部)●高さ(mm)：133(シリンダ部)●穴あけ最大能力(mm)軟鋼：t3.2×φ115●穴あけ最大能力(mm)ステンレス：t1.6×φ115●付属替刃：A19～A51●軟鋼板：3.2mm●ステンレス板：1.5mm以下●出力荷重：81kN●穴あけ能力：A15(5/8インチ)B104(4インチ)●セットボルト(SH10SB3/8インチ、SH10SB3/4インチ)●カラー3点●スチールケース●ドブ漬け軟鋼板はステンレス以上の能力が必要です。

商品コード：

2500202836240

サイズ：

●幅：１２４（シリンダ部）ｍｍ●奥行：６３（シリンダ部）ｍｍ

●油圧式パンチャーSH10-1、SH-5PDG用セットボルトです。●適合機種：SH10-1、SH-5PDG●油圧パンチャ付属品●サイズ3/4●鋼材

商品コード：

2500202836493

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t3.2(鋼板SS400)●穴径(mm)：60.2●穴サイズ(mm)：60.2●案内穴径(mm)：20●適合シャフト：HP-3/4-3/4●能力：t3.2mm(鋼板SS400)●特殊鋼

商品コード：

2500200654273

サイズ：

●穴径：６０．２ｍｍ●穴サイズ：６０．２ｍｍ●案内穴径：２０ｍｍ

●特殊鋼を採用しており耐久性に優れています。●適合機種：NP-2、HP-3●タイプ：丸穴●穴あけ最大能力(mm)：t1.6(鋼板SS400)●穴径(mm)：102.5●穴サイズ(mm)：102.5●案内穴径(mm)：20●適合シャフト：HP-3/4-3/4●能力：t1.6mm(鋼板SS400)●特殊鋼

商品コード：

2500200899827

サイズ：

●穴径：１０２．５ｍｍ●穴サイズ：１０２．５ｍｍ●案内穴径：２０ｍｍ

●電線管薄鋼用替刃です。●品名：油圧パンチャ替刃(薄鋼電線管サイズ)●適合機種：SH-10-1、SH-5PDG●穴径(mm)：64.4●タイプ：薄鋼電線管用●電線管外径(mm)：63.5●薄鋼電線管用●セットボルトは別売です。

商品コード：

2500200943810

サイズ：

●穴径：６４．４ｍｍ●電線管外径：６３．５ｍｍ

●電線管薄鋼用替刃です。●穴径(mm)：77.2●タイプ：薄鋼電線管用●電線管外径(mm)：76.2●薄鋼電線管用●セットボルトは別売です。

商品コード：

2500200945647

サイズ：

●穴径：７７．２ｍｍ●電線管外径：７６．２ｍｍ

●品名：油圧パンチャ(厚鋼電線管サイズ)●穴径(mm)：21.8●穴あけ最大能力(mm)鉄：3.2●穴あけ最大能力(mm)ステンレス：1.6●タイプ：厚鋼電線管用●電線管外径(mm)：21.0●厚鋼電線管用●セットボルトは別売です。

商品コード：

2500201109246

サイズ：

●穴径：２１．８ｍｍ●電線管外径：２１．０ｍｍ

●品名：油圧パンチャ(厚鋼電線管サイズ)●穴径(mm)：60.5●穴あけ最大能力(mm)鉄：3.2●穴あけ最大能力(mm)ステンレス：1.6●タイプ：厚鋼電線管用●電線管外径(mm)：59.6●厚鋼電線管用●セットボルトは別売です。

商品コード：

2500201152297

サイズ：

●穴径：６０．５ｍｍ●電線管外径：５９．６ｍｍ

●穴径(mm)：φ88.9mm●エビパンチャー(LP104)用パンチダイス

商品コード：

2500201173568

サイズ：

●穴径：φ８８．９ｍｍｍｍ

●品名：油圧パンチャ(厚鋼電線管サイズ)●穴径(mm)：88.9●穴あけ最大能力(mm)鉄：3.2●穴あけ最大能力(mm)ステンレス：1.6●タイプ：厚鋼電線管用●電線管外径(mm)：87.9●厚鋼電線管用●セットボルトは別売です。

商品コード：

2500201173575

サイズ：

●穴径：８８．９ｍｍ●電線管外径：８７．９ｍｍ

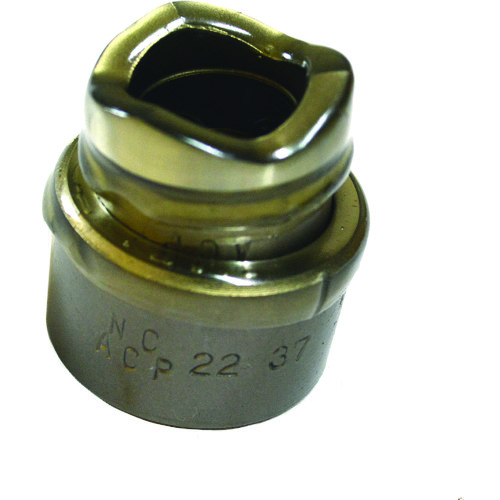

●厚鋼管用チャッカー刃物φ27.3です。●鋼材穴あけ打抜き用●標準在庫刃物●工具鋼

商品コード：

2500201367219

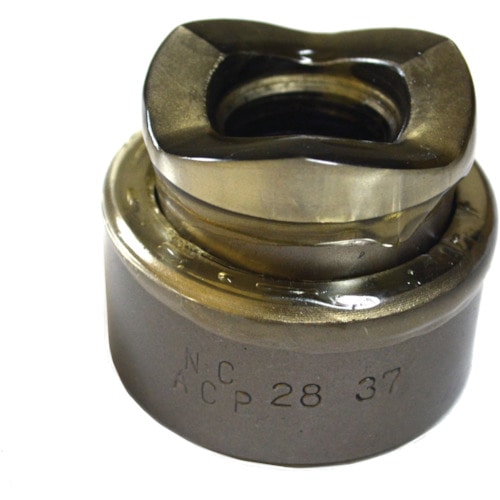

●厚鋼管用チャッカー刃物φ34.1です。●鋼材穴あけ打抜き用●標準在庫刃物●工具鋼

商品コード：

2500201367226
