管工バルブ

●「ＳＴＯＰ」「ＢＹ-ＰＡＳＳ」「ＴＲＡＰ」「ＴＥＳＴ」の4機能を備えたバイパス機能付ベローズ式スチームトラップです。●ストレーナ内蔵タイプです。●配管の取付方向(水平・垂直)は任意です。●適用流体：蒸気ドレン。●蒸気主管の管末や空調機器に。●呼び径A：25●呼び径B：1●L(mm)：115●H(mm)：118●接続方式：JIS Rc●適用最高圧力：1.0MPa●最小作動圧力差：0.03MPa●最高使用温度：183℃●本体:球状黒鉛鋳鉄(FCD450)●弁体・弁座:ステンレス鋼

商品コード：

2500203362533

●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：30●Cv値max：1.4●面間(mm)：40.0●内径(mm)：5.0●レデューストボアタイプ●蝶形ハンドル式●最高圧力:3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492667

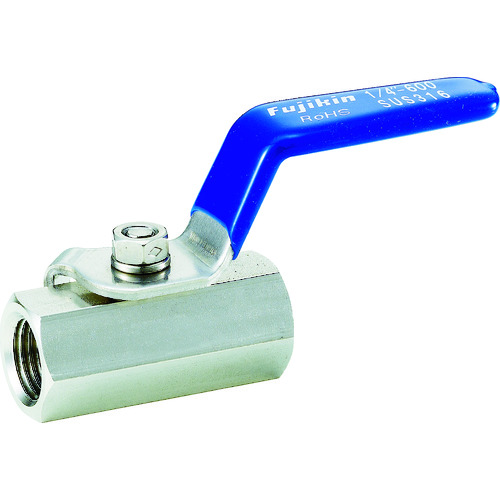

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：31●ハンドル長D(mm)：3.92●Cv値max：1.4●面間(mm)：40.0●内径(mm)：5.0●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492674

●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：33●Cv値max：3.5●面間(mm)：44.5●内径(mm)：7.5●レデューストボアタイプ●蝶形ハンドル式●最高圧力:3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492681

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：34●ハンドル長D(mm)：3.92●Cv値max：3.5●面間(mm)：44.5●内径(mm)：7.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492698

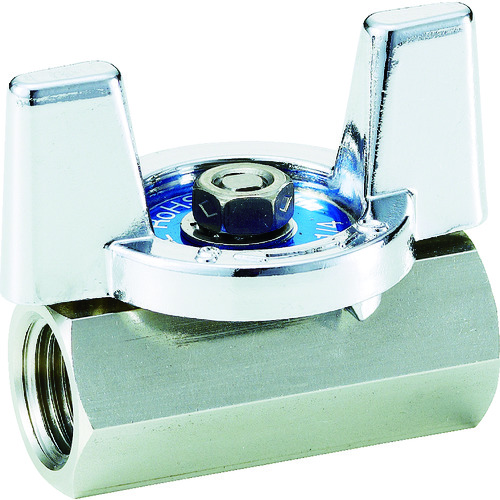

●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：35●Cv値max：5.0●面間(mm)：54.5●内径(mm)：9.0●レデューストボアタイプ●蝶形ハンドル式●最高圧力:3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492704

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：46●ハンドル長D(mm)：3.92●Cv値max：5.0●面間(mm)：54.5●内径(mm)：9.0●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492711

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：49●ハンドル長D(mm)：3.92●Cv値max：10.1●面間(mm)：61.0●内径(mm)：12.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492728

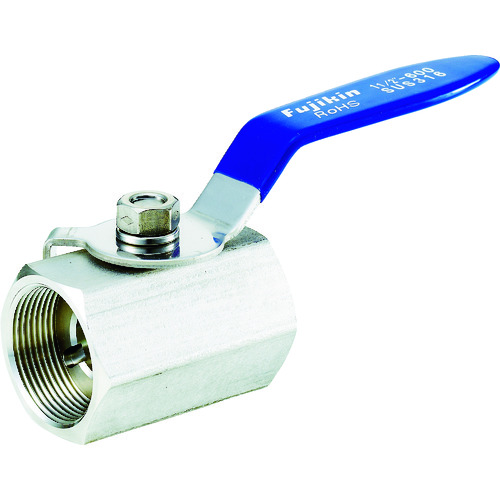

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：52●ハンドル長D(mm)：3.92●Cv値max：17.5●面間(mm)：75.0●内径(mm)：16.0●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492735

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：32●呼び径B：1 1/4●高さ(mm)：66●ハンドル長D(mm)：3.92●Cv値max：26.5●面間(mm)：78.0●内径(mm)：21.0●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492742

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：69●ハンドル長D(mm)：3.92●Cv値max：35.3●面間(mm)：82.0●内径(mm)：24.0●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492759

●レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：50●呼び径B：2●高さ(mm)：75●ハンドル長D(mm)：3.92●Cv値max：64.5●面間(mm)：100.0●内径(mm)：32.0●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SUS316)

商品コード：

2500203492766

●禁油管理品です。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：71●ハンドル長D(mm)：1●Cv値max：32●面間(mm)：108●内径(mm)：15●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492773

●禁油管理品です。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：74●ハンドル長D(mm)：1●Cv値max：60●面間(mm)：117●内径(mm)：20●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492780

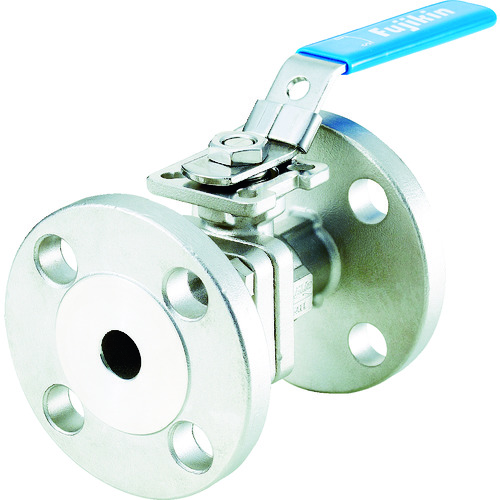

●禁油管理品です。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：86●ハンドル長D(mm)：1●Cv値max：105●面間(mm)：127●内径(mm)：25●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492797

●禁油管理品です。●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：99●ハンドル長D(mm)：1●Cv値max：275●面間(mm)：165●内径(mm)：40●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492803

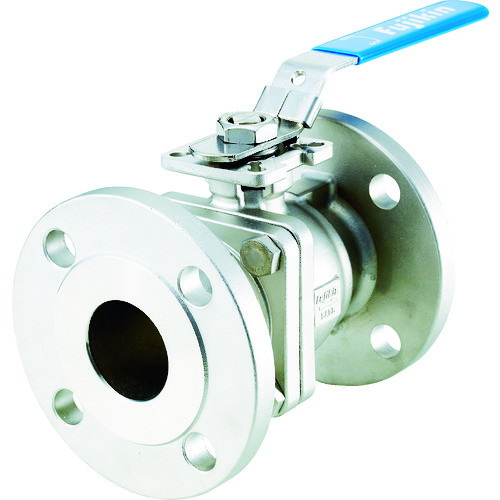

●禁油管理品です。●水・空気・ガス用。●呼び径A：50●呼び径B：2●高さ(mm)：108●ハンドル長D(mm)：1●Cv値max：500●面間(mm)：178●内径(mm)：50●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492810

●禁油管理品です。●水・空気・ガス用。●呼び径A：65●呼び径B：2 1/2●高さ(mm)：170●ハンドル長D(mm)：1●Cv値max：780●面間(mm)：190●内径(mm)：65●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492827

●禁油管理品です。●水・空気・ガス用。●呼び径A：80●呼び径B：3●高さ(mm)：179●ハンドル長D(mm)：1●Cv値max：1150●面間(mm)：203●内径(mm)：80●最高圧力:1MPa(空気静流40℃時)●禁油管理品●ステンレス(SCS13A/CF8)

商品コード：

2500203492834

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：28.5●ハンドル長D(mm)：3.92●Cv値max：1.9●面間(mm)：39●内径(mm)：5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492841

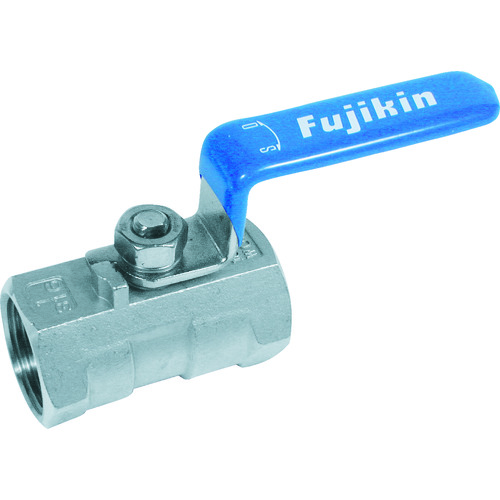

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：35●ハンドル長D(mm)：3.92●Cv値max：1.9●面間(mm)：39●内径(mm)：5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492858

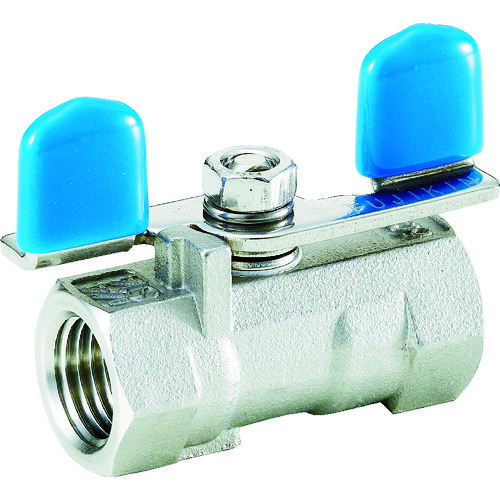

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：31.5●ハンドル長D(mm)：3.92●Cv値max：2.5●面間(mm)：44●内径(mm)：7●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492865

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：37●ハンドル長D(mm)：3.92●Cv値max：2.5●面間(mm)：44●内径(mm)：7●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492872

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：34.5●ハンドル長D(mm)：3.92●Cv値max：5.1●面間(mm)：56.5●内径(mm)：9.1●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492889

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：43●ハンドル長D(mm)：3.92●Cv値max：5.1●面間(mm)：56.5●内径(mm)：9.1●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492896

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：38●ハンドル長D(mm)：3.92●Cv値max：8.4●面間(mm)：59●内径(mm)：12.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492902

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：46●ハンドル長D(mm)：3.92●Cv値max：8.4●面間(mm)：59●内径(mm)：12.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492919

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：52●ハンドル長D(mm)：3.92●Cv値max：12.6●面間(mm)：71●内径(mm)：15●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492926

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：50●ハンドル長D(mm)：3.92●Cv値max：12.6●面間(mm)：71●内径(mm)：15●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492933

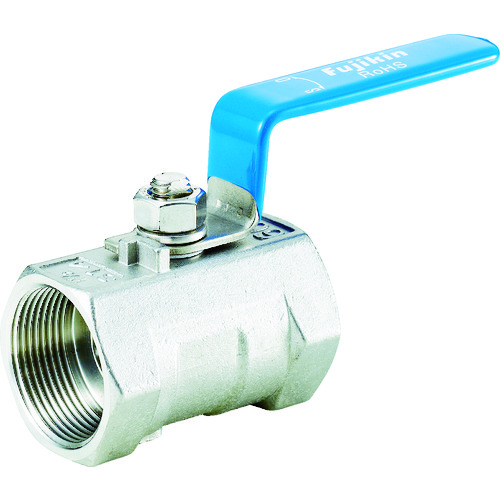

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：32●呼び径B：1 1/4●高さ(mm)：54●ハンドル長D(mm)：3.92●Cv値max：28.5●面間(mm)：78●内径(mm)：20●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492940

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：65●ハンドル長D(mm)：3.92●Cv値max：35.5●面間(mm)：83●内径(mm)：24.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492957

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：50●呼び径B：2●高さ(mm)：72●ハンドル長D(mm)：3.92●Cv値max：55.4●面間(mm)：100●内径(mm)：32●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492964

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：45●Cv値max：12.9●面間(mm)：58●内径(mm)：11●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492971

●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：53.5●Cv値max：12.9●面間(mm)：58●内径(mm)：11●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492988

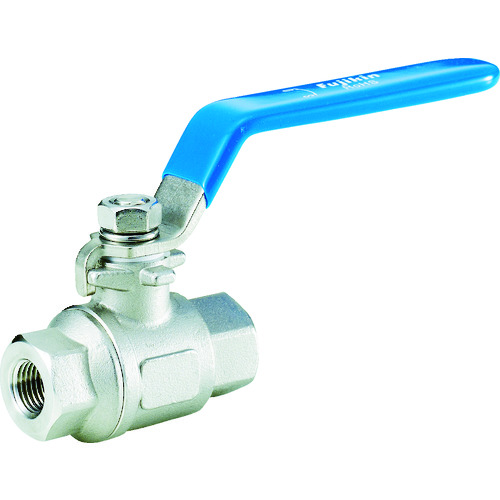

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：45●Cv値max：14.7●面間(mm)：58●内径(mm)：12.5●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492995

●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：57.2●Cv値max：14.7●面間(mm)：57.8●内径(mm)：12.5●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493008

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：46●Cv値max：26.8●面間(mm)：61●内径(mm)：15●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493015

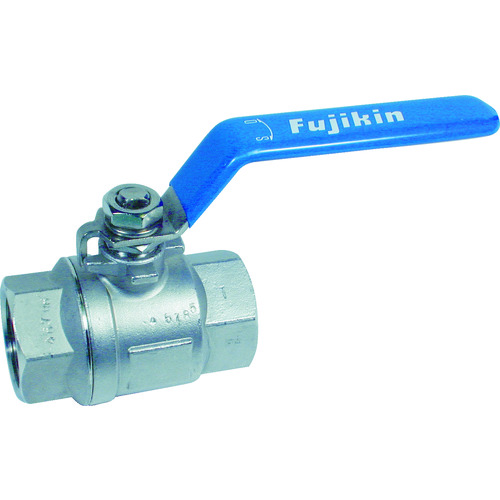

●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：54.5●Cv値max：26.8●面間(mm)：61●内径(mm)：15●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493022

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：49●Cv値max：35.6●面間(mm)：70.5●内径(mm)：20●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493039

●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：57.5●Cv値max：35.6●面間(mm)：70.5●内径(mm)：20●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493046

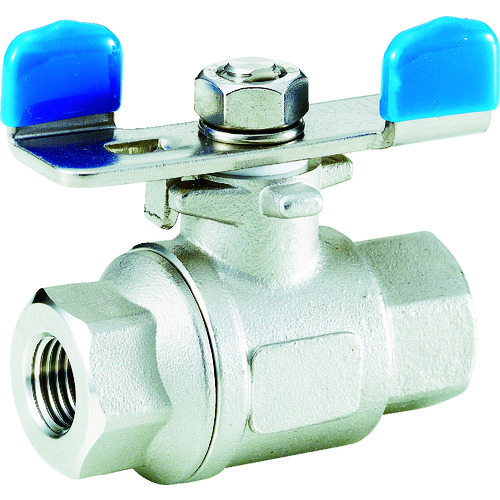

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：60●Cv値max：62.6●面間(mm)：82●内径(mm)：25●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493053

●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：65.5●Cv値max：62.6●面間(mm)：82●内径(mm)：25●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493060

●水・空気・ガス用。●呼び径A：32●呼び径B：1 1/4●高さ(mm)：70.5●Cv値max：111.7●面間(mm)：96.5●内径(mm)：32●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493077

●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：91●Cv値max：138.2●面間(mm)：112●内径(mm)：38●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493084

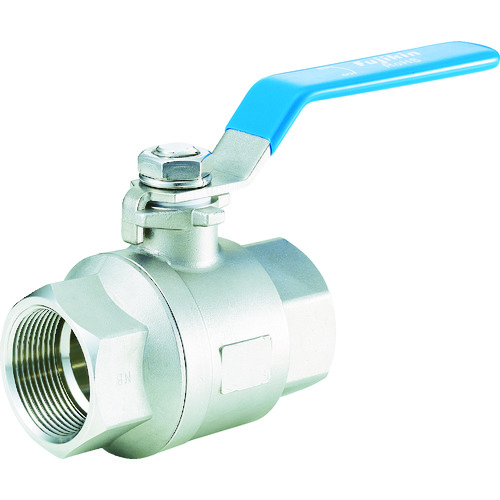

●水・空気・ガス用。●呼び径A：50●呼び径B：2●高さ(mm)：98.2●Cv値max：280.2●面間(mm)：126●内径(mm)：50●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493091

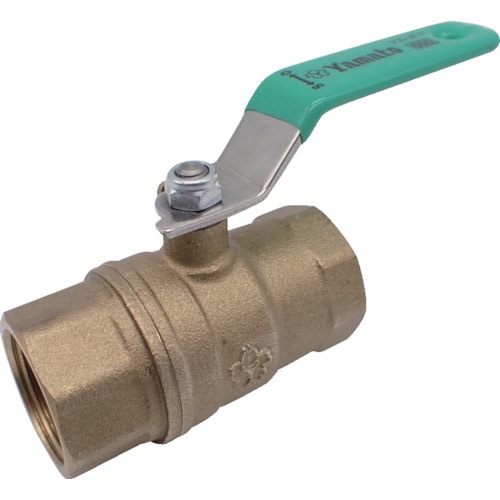

●バルブの流路と配管の内径がほぼ同じなので圧力損失が小さいバルブです。●主な用途：空気・水・油の設備、および装置配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：10●呼び径B：3/8●全長(mm)：50●高さ(mm)：37●ハンドル長D(mm)：70●最高許容圧力(MPa)：4.2(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●最高許容圧力：4.2MPa(常温の水・油)、1.0MPa(常温の空気)、0.7MPa(120℃以下の冷温水・油・空気)●本体：黄銅(C3771B)●ボール部：黄銅(C3604B)＋メッキ●ボールシート：フッ素樹脂(PTFE)

商品コード：

2500203565965

●バルブの流路と配管の内径がほぼ同じなので圧力損失が小さいバルブです。●主な用途：空気・水・油の設備、および装置配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：15●呼び径B：1/2●全長(mm)：65●高さ(mm)：40●ハンドル長D(mm)：80●最高許容圧力(MPa)：4.2(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●最高許容圧力：4.2MPa(常温の水・油)、1.0MPa(常温の空気)、0.7MPa(120℃以下の冷温水・油・空気)●本体：黄銅(C3771B)●ボール部：黄銅(C3604B)＋メッキ●ボールシート：フッ素樹脂(PTFE)

商品コード：

2500203565972

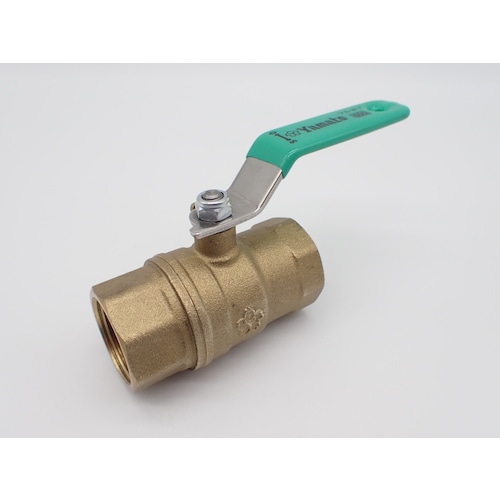

●バルブの流路と配管の内径がほぼ同じなので圧力損失が小さいバルブです。●主な用途：空気・水・油の設備、および装置配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：20●呼び径B：3/4●全長(mm)：68●高さ(mm)：44●ハンドル長D(mm)：80●最高許容圧力(MPa)：4.2(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●最高許容圧力：4.2MPa(常温の水・油)、1.0MPa(常温の空気)、0.7MPa(120℃以下の冷温水・油・空気)●本体：黄銅(C3771B)●ボール部：黄銅(C3771B)＋メッキ●ボールシート：フッ素樹脂(PTFE)

商品コード：

2500203565989

●バルブの流路と配管の内径がほぼ同じなので圧力損失が小さいバルブです。●主な用途：空気・水・油の設備、装置配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：25●呼び径B：1●全長(mm)：79●高さ(mm)：50●ハンドル長D(mm)：110●最高許容圧力(MPa)：4.2(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●最高許容圧力：4.2MPa(常温の水・油)、1.0MPa(常温の空気)、0.7MPa(120℃以下の冷温水・油・空気)●本体：黄銅(C3771B)●ボール部：黄銅(C3771B)＋メッキ●ボールシート：フッ素樹脂(PTFE)

商品コード：

2500203565996

●バルブの流路と配管の内径がほぼ同じなので圧力損失が小さいバルブです。●主な用途：空気・水・油の設備、および装置配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：32●呼び径B：11/4●全長(mm)：86●高さ(mm)：55●ハンドル長D(mm)：110●最高許容圧力(MPa)：4.2(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●最高許容圧力：4.2MPa(常温の水・油)、1.0MPa(常温の空気)、0.7MPa(120℃以下の冷温水・油・空気)●本体：黄銅(C3771B)●ボール部：黄銅(C3771B)＋メッキ●ボールシート：フッ素樹脂(PTFE)

商品コード：

2500203566009
