小径配管継手

●冷媒配管用●接続サイズ：3/8フレア　1/2フレア●六角対辺（mm）：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例（高圧側に使用する場合）第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例（高圧側に使用する場合）第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●材質／仕上：ナット：C3604、ボディ：C3604●原産国：日本●コード番号：758-7201●こちらの商品は事業者様向け商品です。

商品コード：

2500100781772

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：6.35●ねじ：R1/8●六角対辺(mm)ナット：16●六角対辺(mm)本体：12●寸法(mm)L：34●適合流体：水・空気・油●寸法L(mm)：34●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201695749

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：6●ねじ：R1/8●六角対辺(mm)ナット：16●六角対辺(mm)本体：12●寸法(mm)L：34●適合流体：水・空気・油●寸法L(mm)：34●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201695756

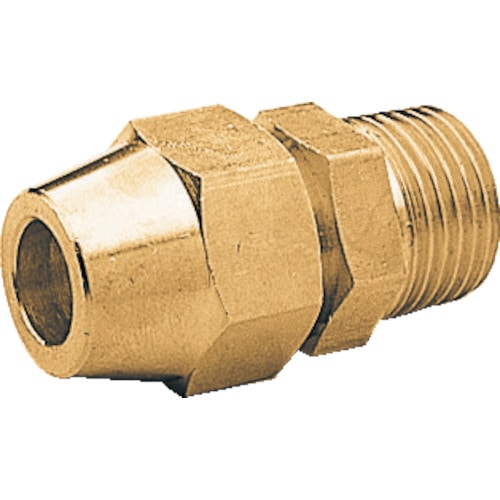

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：8●ねじ：R1/8●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法(mm)L：34●適合流体：水・空気・油●寸法L(mm)：34●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201695763

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：6.35●ねじ：R1/4●六角対辺(mm)ナット：16●六角対辺(mm)本体：14●寸法(mm)L：37●適合流体：水・空気・油●寸法L(mm)：37●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201695848

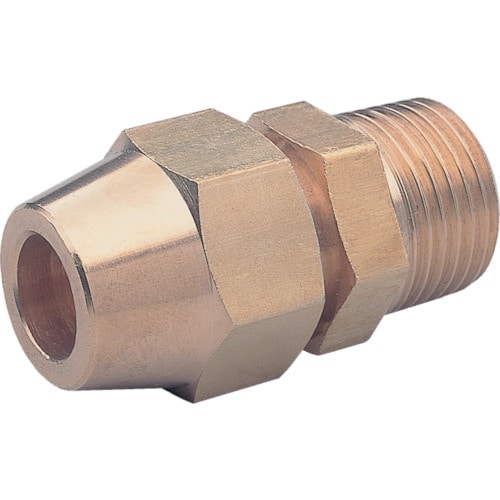

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：9.53●ねじ：R1/4●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法(mm)L：38●適合流体：水・空気・油●寸法L(mm)：38●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201695916

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：6●ねじ：R1/4●六角対辺(mm)ナット：16●六角対辺(mm)本体：14●寸法(mm)L：37●適合流体：水・空気・油●寸法L(mm)：37●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696043

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：8●ねじ：R1/4●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法(mm)L：37●適合流体：水・空気・油●寸法L(mm)：37●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696050

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：10●ねじ：R1/4●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法(mm)L：38●適合流体：水・空気・油●寸法L(mm)：38●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696067

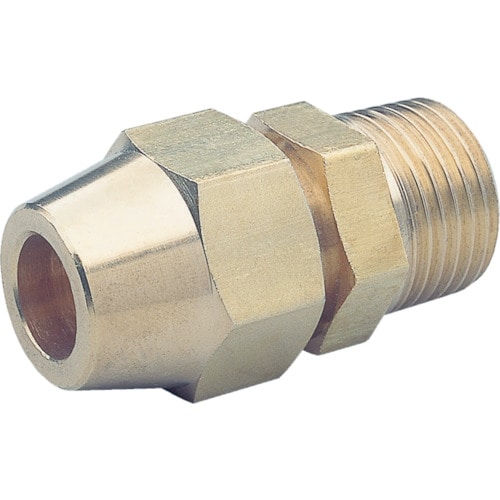

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：9.53●ねじ：R3/8●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法(mm)L：40●適合流体：水・空気・油●寸法L(mm)：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696128

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：12.7●ねじ：R3/8●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法(mm)L：45●適合流体：水・空気・油●寸法L(mm)：45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696135

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：6●ねじ：R3/8●六角対辺(mm)ナット：16●六角対辺(mm)本体：17●寸法(mm)L：39●適合流体：水・空気・油●寸法L(mm)：39●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696142

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：8●ねじ：R3/8●六角対辺(mm)ナット：17●六角対辺(mm)本体：17●寸法(mm)L：39●適合流体：水・空気・油●寸法L(mm)：39●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696159

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：10●ねじ：R3/8●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法(mm)L：40●適合流体：水・空気・油●寸法L(mm)：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696173

●拡管した銅管を、機器・装置に接続するためのジョイントです。●他分野における機具・機器・機械の部品として。●異なる銅管サイズの接続に。●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●使用流体：水、空気、油、他材質に悪影響のない物●黄銅(C3604BD)

商品コード：

2500201696180

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：6.35●ねじ：R1/2●六角対辺(mm)ナット：16●六角対辺(mm)本体：22●寸法(mm)L：42●適合流体：水・空気・油●寸法L(mm)：42●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696227

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：9.53●ねじ：R1/2●六角対辺(mm)ナット：21●六角対辺(mm)本体：22●寸法(mm)L：43●適合流体：水・空気・油●寸法L(mm)：43●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696234

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：12.7●ねじ：R1/2●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法(mm)L：47●適合流体：水・空気・油●寸法L(mm)：47●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696241

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：15.88●ねじ：R1/2●六角対辺(mm)ナット：27●六角対辺(mm)本体：24●寸法(mm)L：51●適合流体：水・空気・油●寸法L(mm)：51●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696258

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：8●ねじ：R1/2●六角対辺(mm)ナット：17●六角対辺(mm)本体：22●寸法(mm)L：42●適合流体：水・空気・油●寸法L(mm)：42●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696265

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：10●ねじ：R1/2●六角対辺(mm)ナット：21●六角対辺(mm)本体：22●寸法(mm)L：43●適合流体：水・空気・油●寸法L(mm)：43●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696272

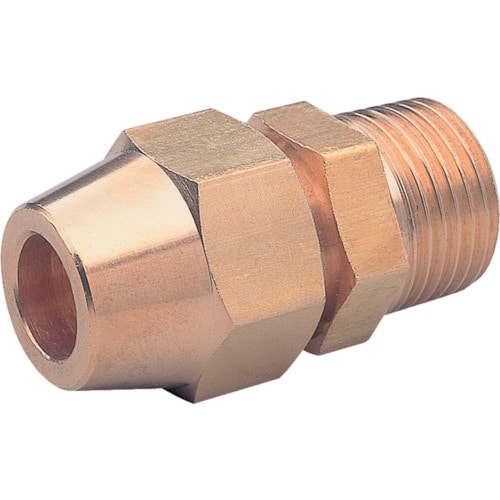

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：12●ねじ：R1/2●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法(mm)L：47●適合流体：水・空気・油●寸法L(mm)：47●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696289

●拡管した銅管を、機器・装置に接続するためのジョイントです。●銅管用継手。●フレアー加工銅管とネジ配管の接続に。●適合銅管外径(mm)：19.05●ねじ：R3/4●六角対辺(mm)ナット：32●六角対辺(mm)本体：28●寸法(mm)L：59●適合流体：水・空気・油●寸法L(mm)：59●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD)●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696487

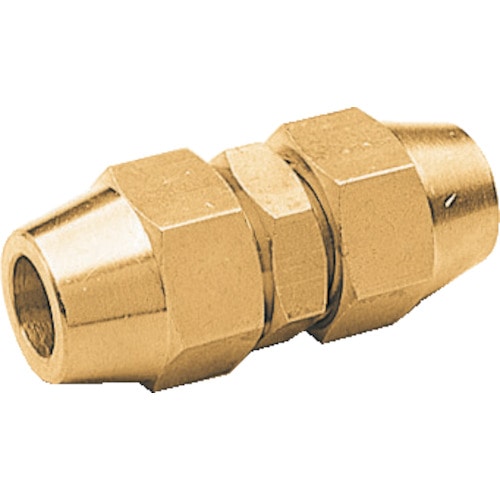

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)ナット：16●六角対辺(mm)本体：12●寸法(mm)L：46●最高使用圧力(MPa)：3.45●寸法L(mm)：46●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696630

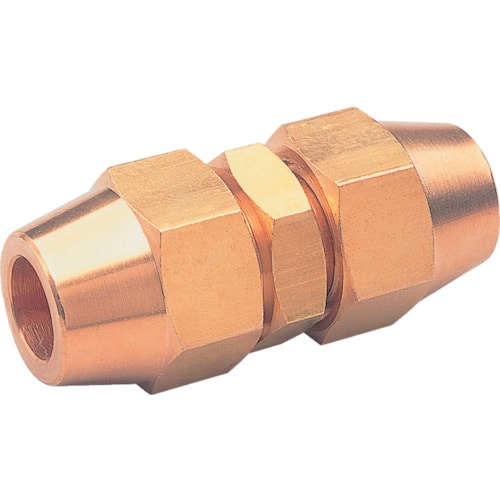

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法(mm)L：46●最高使用圧力(MPa)：3.45●寸法L(mm)：46●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696647

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法(mm)L：51●最高使用圧力(MPa)：3.45●寸法L(mm)：51●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696678

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法(mm)L：59●最高使用圧力(MPa)：3.45●寸法L(mm)：59●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696692

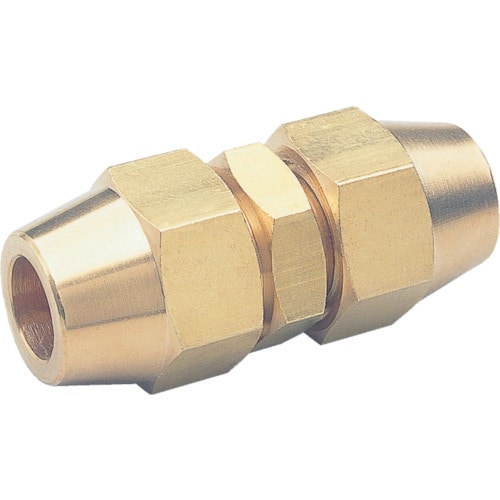

●フレアー加工銅管の接続に●銅管用継手。●適合銅管外径(mm)：6.35●六角対辺(mm)ナット：16●六角対辺(mm)本体：12●寸法(mm)L：46●最高使用圧力(MPa)：3.45●寸法L(mm)：46●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696739

●フレアー加工銅管の接続に●銅管用継手。●適合銅管外径(mm)：9.53●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法(mm)L：51●最高使用圧力(MPa)：3.45●寸法L(mm)：51●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696746

●フレアー加工銅管の接続に●銅管用継手。●適合銅管外径(mm)：12.7●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法(mm)L：59●最高使用圧力(MPa)：3.45●寸法L(mm)：59●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201696753

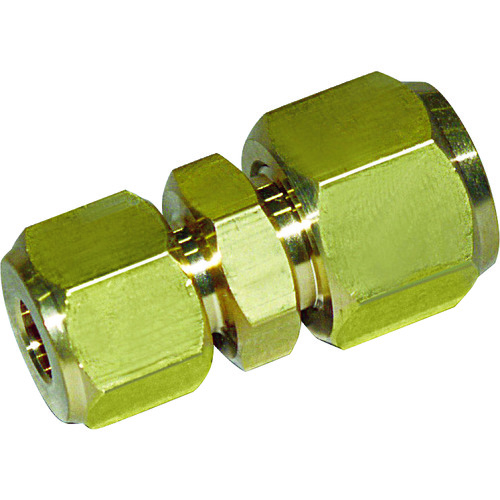

●冷媒配管用●接続サイズ：1/4フレア 3/8フレア●六角対辺(mm)：17●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062809

●冷媒配管用●接続サイズ：3/8フレア 1/2フレア●六角対辺(mm)：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062885

●冷媒配管用●接続サイズ：1/2フレア 5/8フレア●六角対辺(mm)：24●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062922

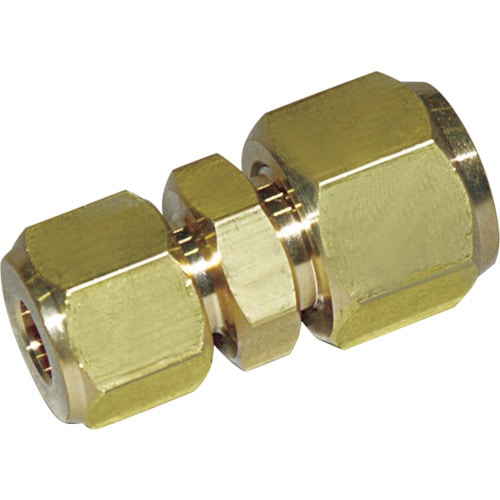

●冷媒配管用●接続サイズ：5/8フレア 3/4フレア●六角対辺(mm)：32●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062984

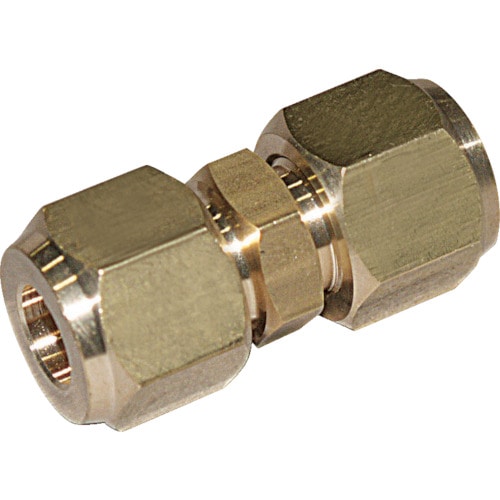

●冷媒配管用●接続サイズ：(FL)5/16●最高使用圧力(MPa)：7.0●使用温度範囲(℃)：-20～150 凍結なきこと●常用使用圧力(Mpa)：4.3●ナット:Ｃ3604(ＲｏＨＳ指令適合)●ボディ:Ｃ3604(ＲｏＨＳ指令適合)

商品コード：

2500204884157

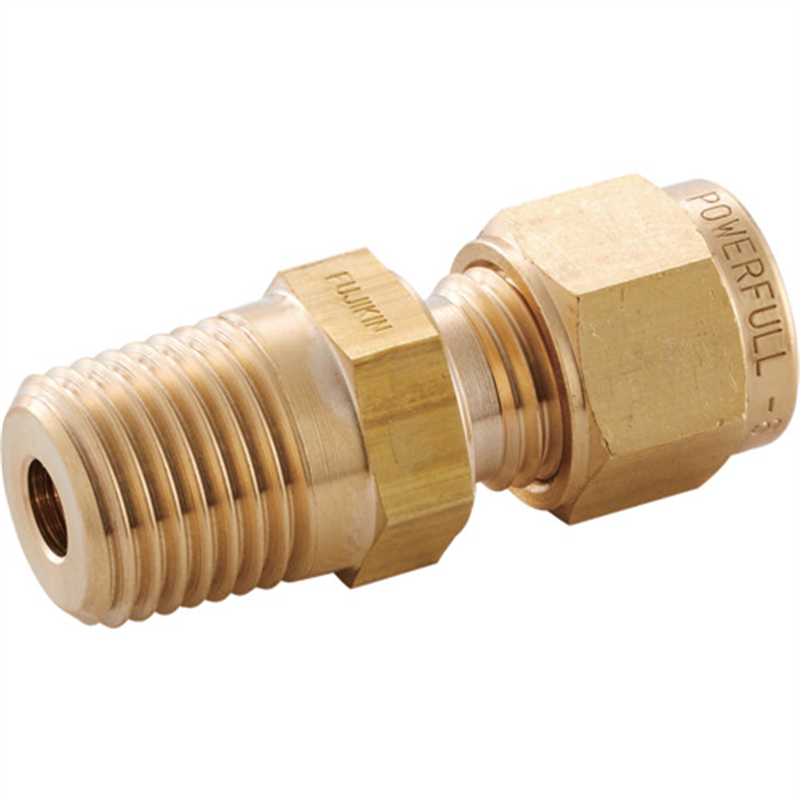

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●繰返し脱着可能｡●銅管用｡●各種プラント計装エアー、オイルラインなど。●銅管用。●適合管外径T(mm):PDW継手10mm×ねじ込み式R1/8●六角対辺(mm):19●寸法A(mm):36.1●最高使用圧力(MPa):4.9●液体温度(℃):-45~200●ねじサイズ:R1/8●呼び径d:10●清浄度:非禁油●液体温度:-45~200℃●黄銅製 ボディ材質:C3604B

商品コード：

2500205715931

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●繰返し脱着可能｡●銅管用｡●各種プラント計装エアー、オイルラインなど。●銅管用。●適合管外径T(mm):PDW継手10mm×ねじ込み式R1/8●六角対辺(mm):19●寸法A(mm):40.7●最高使用圧力(MPa):4.9●液体温度(℃):-45~200●ねじサイズ:R3/8●呼び径d:10●清浄度:非禁油●液体温度:-45~200℃●黄銅製 ボディ材質:C3604B

商品コード：

2500205715948

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●繰返し脱着可能｡●銅管用｡●各種プラント計装エアー、オイルラインなど。●銅管用。●適合管外径T(mm):PDW継手6.35mm×ねじ込み式R1/4●六角対辺(mm):14●寸法A(mm):37.9●最高使用圧力(MPa):4.9●液体温度(℃):-45~200●ねじサイズ:R1/4●呼び径d:6.35●清浄度:非禁油●液体温度:-45~200℃●黄銅製 ボディ材質:C3604B

商品コード：

2500205715955

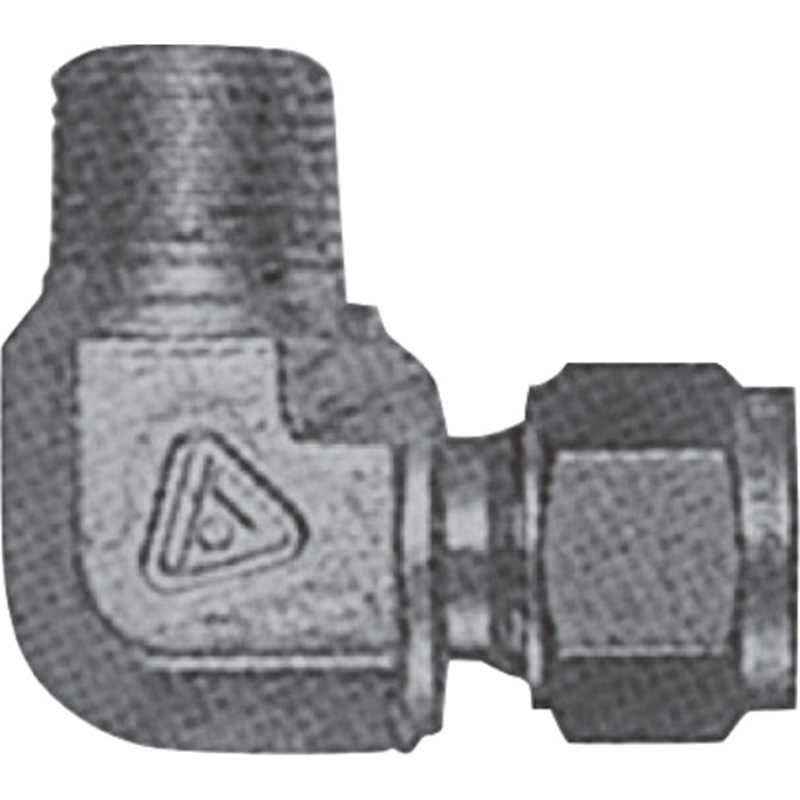

●チューブを差し込み､ナットを締める圧縮リング式継手｡●特殊工具や火気不要｡●繰返し脱着可能｡●銅管用｡●各種プラント計装エアー、オイルラインなど。●銅管用。●適合管外径T(mm):PDW継手10mm×ねじ込み式R3/8●六角対辺(mm):19●寸法A(mm):33.3●最高使用圧力(MPa):4.9●液体温度(℃):-45~200●ねじサイズ:R3/8●呼び径d:10●清浄度:非禁油●液体温度:-45~200℃●黄銅製 ボディ材質:C3771B

商品コード：

2500205715962

●チューブを差し込み､ナットを締める圧縮リング式継手｡●特殊工具や火気不要｡●繰返し脱着可能｡●銅管用｡●各種プラント計装エアー、オイルラインなど。●銅管用。●適合管外径T(mm):PDW継手10mm×ねじ込み式R1/2●六角対辺(mm):19●寸法A(mm):33.3●最高使用圧力(MPa):4.9●液体温度(℃):-45~200●ねじサイズ:R1/2●呼び径d:10●清浄度:非禁油●液体温度:-45~200℃●黄銅製 ボディ材質:C3771B

商品コード：

2500205715979

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:ガスケット●呼び径A:6.35●ステンレス鋼製 ボディ材質:SUS316L

商品コード：

2500205819127

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:ガスケット●呼び径A:6.35●ステンレス鋼製 ボディ材質:ニッケル

商品コード：

2500205819134

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:ナット●呼び径A:9.52●ステンレス鋼製 ボディ材質:SUS316

商品コード：

2500205819141

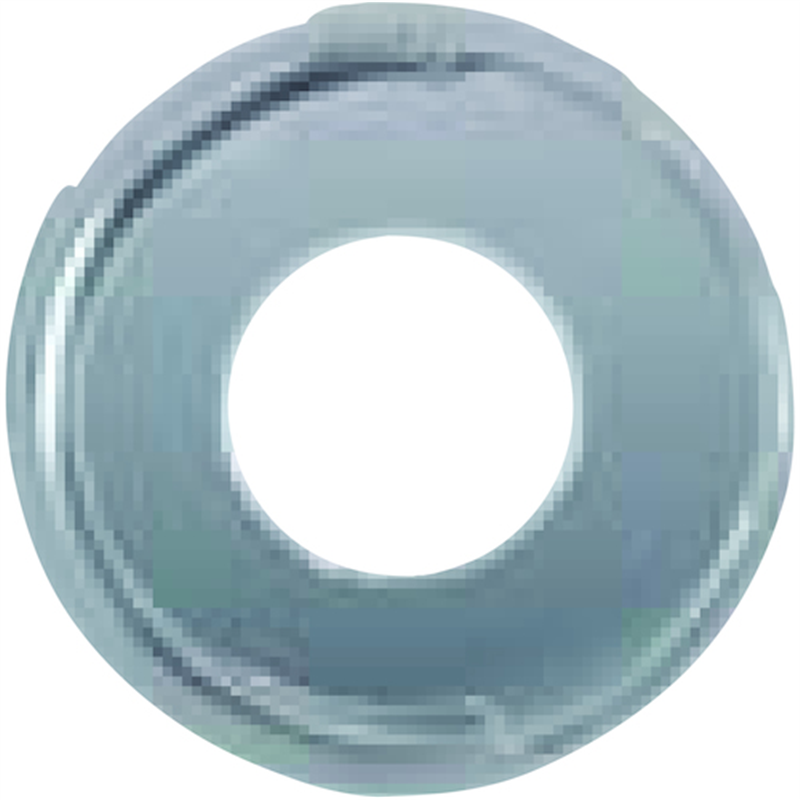

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:ガスケット●呼び径A:9.52●ステンレス鋼製 ボディ材質:SUS316L

商品コード：

2500205819158

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:ガスケット●呼び径A:9.52●ステンレス鋼製 ボディ材質:ニッケル

商品コード：

2500205819165

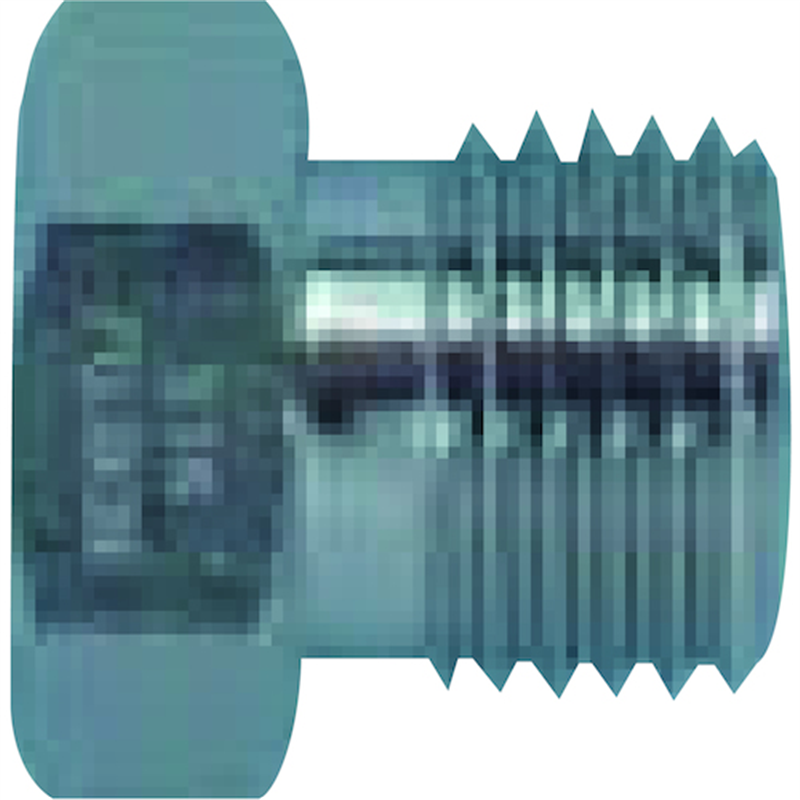

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:カップリング●呼び径A:6.35●ステンレス鋼製 ボディ材質:SUS316

商品コード：

2500205819172

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)：16●寸法(mm)D2：UNF7/16×20●寸法(mm)B2：16●寸法(mm)L：17.5●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685412

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法(mm)D2：UNF1/2×20●寸法(mm)B2：17●寸法(mm)L：18.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685429

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●寸法(mm)D2：UNF5/8×18●寸法(mm)B2：21●寸法(mm)L：21.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685436

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法(mm)D2：UNF3/4×16●寸法(mm)B2：24●寸法(mm)L：24.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685443
