小径配管継手

●銅管用継手。●適合銅管外径(mm)：9.53●六角対辺(mm)：21●寸法L(mm)：30●寸法(mm)L：30●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697223

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●寸法L(mm)：30●寸法(mm)L：30●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697230

●銅管用継手。●適合銅管外径(mm)：12.7●六角対辺(mm)：24●寸法L(mm)：37●寸法(mm)L：37●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697247

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法L(mm)：36●寸法(mm)L：36●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697254

●銅管用継手。●適合銅管外径(mm)：15.88●六角対辺(mm)：27●寸法L(mm)：41●寸法(mm)L：41●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697261

●銅管用継手。●適合銅管外径(mm)：15●六角対辺(mm)：27●寸法L(mm)：41●寸法(mm)L：41●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697278

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/4●六角対辺(mm)：14●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：33.5●適用管外径A(mm)：6●寸法(mm)L：33.5●使用流体：油・空気・水・蒸気●流体温度：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201533805

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/8●六角対辺(mm)：14●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：30.5●適用管外径A(mm)：6●寸法(mm)L：30.5●使用流体：油・空気・水・蒸気●流体温度：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201533812

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/4●六角対辺(mm)：17●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：33.5●適用管外径A(mm)：8●寸法(mm)L：33.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201535601

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/8●六角対辺(mm)：17●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：33.5●適用管外径A(mm)：8●寸法(mm)L：33.5●使用流体：油・空気・水・蒸気●流体温度：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201535618

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R1/8●六角対辺(mm)：16●寸法(mm)L：29●寸法(mm)L1：19●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201679411

●フレアー加工銅管とネジ配管の接続に●銅管用継手。●適合銅管外径(mm)：6.35●ねじ：R1/4●六角対辺(mm)：16●寸法(mm)L：29●寸法(mm)L1：22●寸法L(mm)：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201679473

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/4●六角対辺(mm)：17●寸法(mm)L：29●寸法(mm)L1：22●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201679497

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R3/8●六角対辺(mm)：16●寸法(mm)L：31●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201679725

●フレアー加工銅管とネジ配管の接続に●銅管用継手。●適合銅管外径(mm)：12.7●ねじ：R1/2●六角対辺(mm)：24●寸法(mm)L：40●寸法(mm)L1：29●寸法L(mm)：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201680042

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R1/2●六角対辺(mm)：21●寸法(mm)L：37●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201680066

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法(mm)L：29●最高使用圧力(MPa)：3.45●寸法L(mm)：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201680318

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法(mm)L：40●最高使用圧力(MPa)：3.45●寸法L(mm)：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201680332

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/8●六角対辺(mm)：17●寸法(mm)L：58●寸法(mm)L1：19●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201703628

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R1/4●六角対辺(mm)：16●寸法(mm)L：58●寸法(mm)L1：22●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201703642

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R1/4●六角対辺(mm)：21●寸法(mm)L：64●寸法(mm)L1：24●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201703666

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R3/8●六角対辺(mm)：16●寸法(mm)L：64●寸法(mm)L1：25●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201703703

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R3/8●六角対辺(mm)：21●寸法(mm)L：64●寸法(mm)L1：25●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201703727

●銅管フレアー接続用、三方型タイプ、フレアー加工した銅管とネジ配管接続分岐に。●銅管とネジの接続に。●適合銅管外径(mm)：12●ねじ：R1/2●六角対辺(mm)：24●寸法(mm)L：80●寸法(mm)L1：29●最高使用圧力(MPa)：3.45●銅管：φ12●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●使用流体：水、空気、油、他材質に悪影響のない物●黄銅(C3604、C3771)

商品コード：

2500201703765

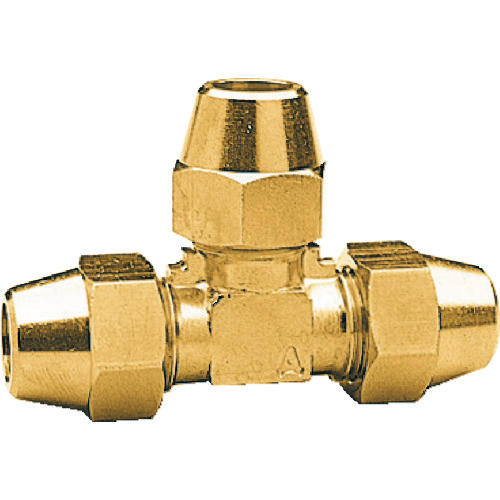

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法(mm)L：58●寸法(mm)L1：29●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500201704076

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：19●L(mm)：39.5●最高使用圧力(MPa)：15●適合流体：油蒸気水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：10●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201747622

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：21●L(mm)：39.5●最高使用圧力(MPa)：15●適合流体：油蒸気水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：12●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201747660

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：14●L(mm)：37.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：6●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201748018

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/8●六角対辺(mm)：17●L(mm)：36.0●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：8●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201748094

●信頼性の高いメタルガスケット構造で高純度ガス､真空配管に豊富な実績●高純度ガスライン、真空ライン用●形状:ガスケット●呼び径A:9.52●ステンレス鋼製 ボディ材質:ニッケル

商品コード：

2500205819165

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)：16●寸法(mm)D2：UNF7/16×20●寸法(mm)B2：16●寸法(mm)L：17.5●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685412

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法(mm)D2：UNF1/2×20●寸法(mm)B2：17●寸法(mm)L：18.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685429

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●寸法(mm)D2：UNF5/8×18●寸法(mm)B2：21●寸法(mm)L：21.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685436

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法(mm)D2：UNF3/4×16●寸法(mm)B2：24●寸法(mm)L：24.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685443

●銅管用継手。●適合銅管外径(mm)：15●六角対辺(mm)：27●寸法(mm)D2：UNF7/8×14●寸法(mm)B2：27●寸法(mm)L：28.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685450

●銅管用継手。●フレアー加工銅管配管の一次的休止時に。●適合銅管外径(mm)：19.05●六角対辺(mm)：32●寸法(mm)D2：UNS1-1/16×14●寸法(mm)B2：32●寸法(mm)L：32●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201685467

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法(mm)D2：UNF1/2×20●寸法(mm)B2：17●寸法(mm)L：18.0●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685511

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●寸法(mm)D2：UNF5/8×18●寸法(mm)B2：21●寸法(mm)L：21.0●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685528

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法(mm)D2：UNF3/4×16●寸法(mm)B2：24●寸法(mm)L：24.0●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685542

●銅管用継手。●適合銅管外径(mm)：15●六角対辺(mm)：27●寸法(mm)D2：UNF7/8×14●寸法(mm)B2：27●寸法(mm)L：28.0●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685559

●フレアージョイント類の予備部品として●銅管用継手。●適合銅管外径(mm)：9.53●六角対辺(mm)：21●寸法(mm)D2：UNF5/8×18●寸法(mm)B2：21●寸法(mm)L：21●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685573

●フレアージョイント類の予備部品として●銅管用継手。●適合銅管外径(mm)：12.7●六角対辺(mm)：24●寸法(mm)D2：UNF3/4×16●寸法(mm)B2：24●寸法(mm)L：24●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685597

●銅管用継手。●フレアージョイント類の予備部品。●適合銅管外径(mm)：19.05●六角対辺(mm)：32●寸法(mm)D2：UNS1-1/16×14●寸法(mm)B2：32●寸法(mm)L：32●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685603

●冷媒(R410A、R407C、R134a、R404A、R507A、R22、R32など)に対応しています。●六角対辺(mm)：17●適合銅管外径(mm)：6.35(1/4)●黄銅

商品コード：

2500201685986

●冷媒(R410A、R407C、R134a、R404A、R507A、R22、R32など)に対応しています。●六角対辺(mm)：22●適合銅管外径(mm)：9.52(3/8)●黄銅

商品コード：

2500201686006

●冷媒(R410A、R407C、R134a、R404A、R507A、R22、R32など)に対応しています。●六角対辺(mm)：26●適合銅管外径(mm)：12.70(1/2)●黄銅

商品コード：

2500201686044

●冷媒(R410A、R407C、R134a、R404A、R507A、R22、R32など)に対応しています。●六角対辺(mm)：29●適合銅管外径(mm)：15.88(5/8)●黄銅

商品コード：

2500201686099

●冷媒(R410A、R407C、R134a、R404A、R507A、R22、R32など)に対応しています。●六角対辺(mm)：36●適合銅管外径(mm)：19.05(3/4)●黄銅

商品コード：

2500201686105

●施工にあたってはWEB施工講習を受講し、認定された方が施工を行ってください。●日本銅センターJCDA0012認証品です。●冷媒：R32・R410A・R407Cに対応しています。●銅管に「ワンタッチ挿入」で施工完了です。●冷媒配管用。●接続サイズ：12.7●適合銅管外径(mm)：12.7●最高使用圧力(MPa)：4.3●使用温度範囲(℃)：-40～130℃●呼び径(mm)：12.7●長さ(mm)：58●冷媒温度：-40～130℃●最高使用圧力：4.3Mpa●使用流体：冷媒(R32、R410A、R407C)●黄銅●施工にあたってはWEB施工講習を受講し、認定された方が施工を行ってください。

商品コード：

2500201687041

●施工にあたってはWEB施工講習を受講し、認定された方が施工を行ってください。●日本銅センターJCDA0012認証品です。●冷媒：R32・R410A・R407Cに対応しています。●銅管に「ワンタッチ挿入」で施工完了です。●冷媒配管用。●呼び径(mm)：12.7X9.52●長さ(mm)：58●冷媒温度：-40～130℃●最高使用圧力：4.3Mpa●使用流体：冷媒(R32、R410A、R407C)●黄銅●施工にあたってはWEB施工講習を受講し、認定された方が施工を行ってください。

商品コード：

2500201687058
