小径配管継手

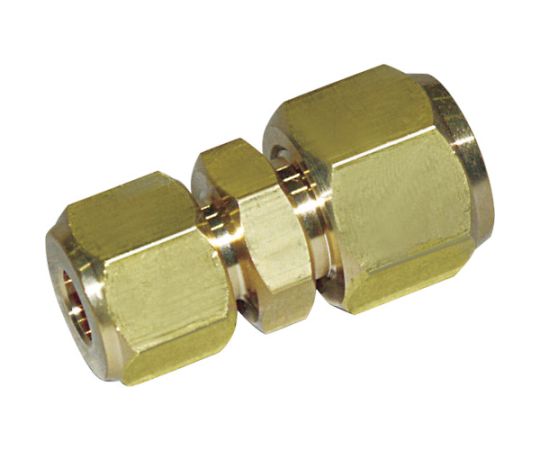

●冷媒配管用●接続サイズ：3/8フレア　1/2フレア●六角対辺（mm）：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例（高圧側に使用する場合）第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例（高圧側に使用する場合）第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●材質／仕上：ナット：C3604、ボディ：C3604●原産国：日本●コード番号：758-7201●こちらの商品は事業者様向け商品です。

商品コード：

2500100781772

●冷媒配管用●最高使用圧力(MPa):7.0●使用温度範囲(℃):-20~150 凍結なきこと●接続サイズ:(FL)1/4●常用使用圧力(Mpa):4.3●C3604(RoHS指令適合)

商品コード：

2500205473350

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ10●最高使用圧力(MPa):2.96●液体温度(℃):-45~+125●ティーユニオン

商品コード：

2500205740346

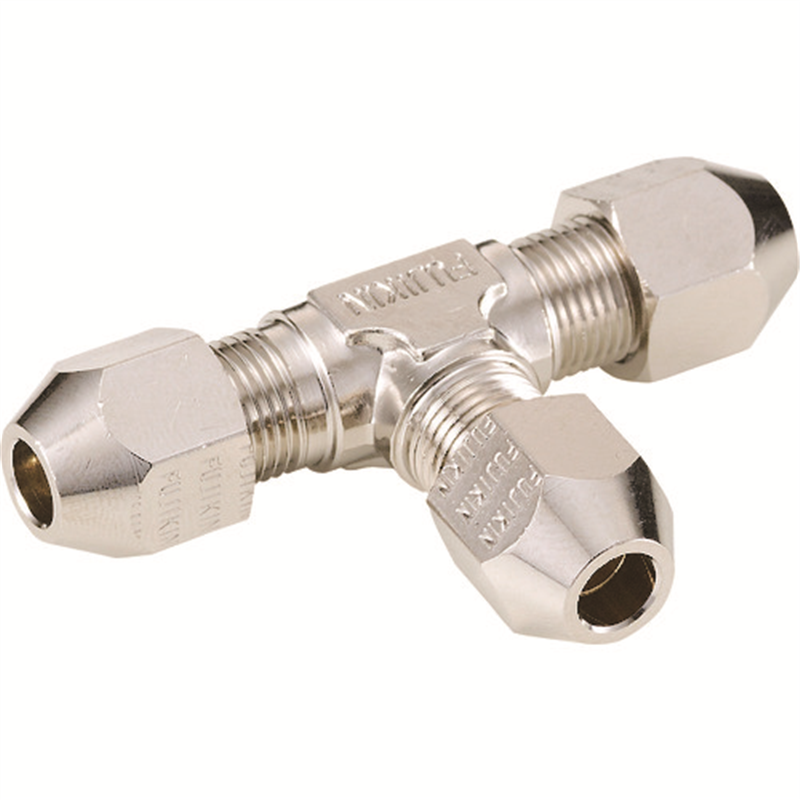

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ6●最高使用圧力(MPa):4.9●液体温度(℃):-45~+125●ティーユニオン

商品コード：

2500205740513

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ8●最高使用圧力(MPa):2.96●液体温度(℃):-45~+125●ティーユニオン

商品コード：

2500205740537

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/2●六角対辺(mm)：19●L(mm)：38.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：10●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767507

サイズ：

●六角対辺：１９ｍｍ●Ｌ：３８．５ｍｍ●適用銅管外径Ｐ：１０ｍｍ

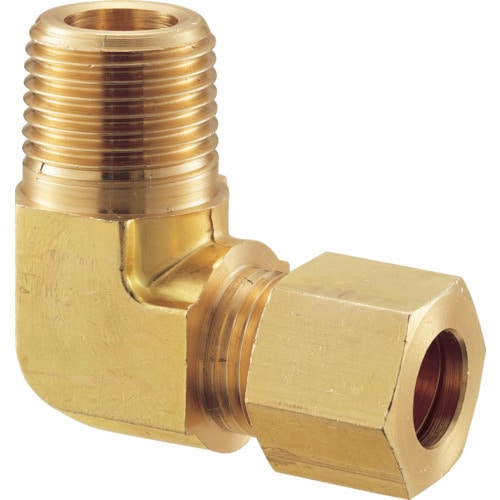

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：19●L(mm)：35.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：10●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767514

サイズ：

●六角対辺：１９ｍｍ●Ｌ：３５．５ｍｍ●適用銅管外径Ｐ：１０ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R3/8●六角対辺(mm)：19●L(mm)：35.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：10●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767521

サイズ：

●六角対辺：１９ｍｍ●Ｌ：３５．５ｍｍ●適用銅管外径Ｐ：１０ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/2●六角対辺(mm)：21●L(mm)：39.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：12●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767545

サイズ：

●六角対辺：２１ｍｍ●Ｌ：３９．５ｍｍ●適用銅管外径Ｐ：１２ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：21●L(mm)：36.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：12●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767552

サイズ：

●六角対辺：２１ｍｍ●Ｌ：３６．５ｍｍ●適用銅管外径Ｐ：１２ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R3/8●六角対辺(mm)：21●L(mm)：36.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：12●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767569

サイズ：

●六角対辺：２１ｍｍ●Ｌ：３６．５ｍｍ●適用銅管外径Ｐ：１２ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：14●L(mm)：29.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：6●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767750

サイズ：

●六角対辺：１４ｍｍ●Ｌ：２９．５ｍｍ●適用銅管外径Ｐ：６ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/8●六角対辺(mm)：14●L(mm)：29.5●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：6●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767767

サイズ：

●六角対辺：１４ｍｍ●Ｌ：２９．５ｍｍ●適用銅管外径Ｐ：６ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/4●六角対辺(mm)：17●L(mm)：33.0●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：8●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767774

サイズ：

●六角対辺：１７ｍｍ●Ｌ：３３．０ｍｍ●適用銅管外径Ｐ：８ｍｍ

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●ねじ：R1/8●六角対辺(mm)：17●L(mm)：33.0●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：8●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201767781

サイズ：

●六角対辺：１７ｍｍ●Ｌ：３３．０ｍｍ●適用銅管外径Ｐ：８ｍｍ

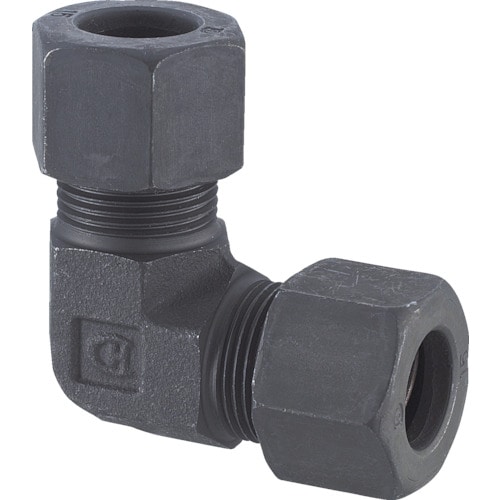

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：19●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：34.5●ねじ：ー●適用管外径A(mm)：10●寸法(mm)L：34.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500202072990

サイズ：

●六角対辺：１９ｍｍ●寸法Ｌ：３４．５ｍｍ●適用管外径Ａ：１０ｍｍ

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：12●ねじ：R3/8●六角対辺(mm)：23●寸法A(mm)：43.8●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：43.8●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202211122

サイズ：

●六角対辺：２３ｍｍ●寸法Ａ：４３．８ｍｍ

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：12●ねじ：R1/2●六角対辺(mm)：23●寸法A(mm)：49.3●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：49.3●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202211191

サイズ：

●六角対辺：２３ｍｍ●寸法Ａ：４９．３ｍｍ

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：6●ねじ：R1/8●六角対辺(mm)：14●寸法A(mm)：36.4●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：36.4●使用流体：ガス・蒸気・油・水など●流体温度：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202213614

サイズ：

●六角対辺：１４ｍｍ●寸法Ａ：３６．４ｍｍ

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：6●ねじ：R1/4●六角対辺(mm)：14●寸法A(mm)：38.4●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：38.4●使用流体：ガス・蒸気・油・水など●流体温度：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202213638

サイズ：

●六角対辺：１４ｍｍ●寸法Ａ：３８．４ｍｍ

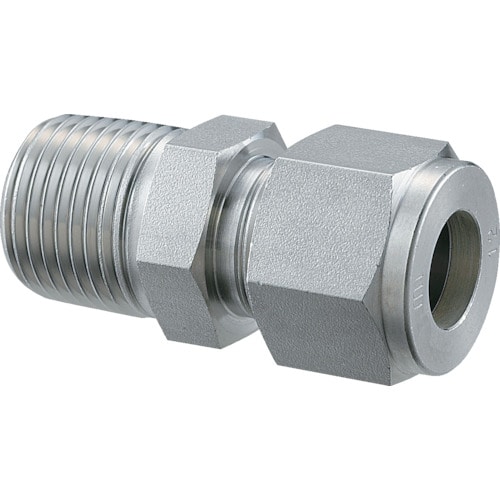

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：8●ねじ：R1/8●六角対辺(mm)：15.87●寸法A(mm)：36.8●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：36.8●使用流体：ガス・蒸気・油・水など●流体温度：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202213706

サイズ：

●六角対辺：１５．８７ｍｍ●寸法Ａ：３６．８ｍｍ

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：8●ねじ：R1/4●六角対辺(mm)：15.87●寸法A(mm)：38.8●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：38.8●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202213713

サイズ：

●六角対辺：１５．８７ｍｍ●寸法Ａ：３８．８ｍｍ

●冷媒配管用●接続サイズ：5/8フレア●六角対辺(mm)：29●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500202343267

サイズ：

●六角対辺：２９ｍｍ

●冷媒配管用●接続サイズ：3/4フレア●六角対辺(mm)：36●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500202344028

サイズ：

●六角対辺：３６ｍｍ

●本体、リング玉、リングナットから構成されています。●銅管をパイプカッターで切断し、加工なしで施工できるので非常に効率よく作業が行えます。●銅管用継手。●銅管とネジの接続に。●適合銅管外径(mm)：19.05●ねじ：R1/2●六角対辺(mm)ナット：30●六角対辺(mm)本体：27●寸法L(mm)：50●寸法(mm)L：50●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●使用温度範囲：-50～150℃(凍結箇所は除く)●黄銅(C3604)●黄銅(C3604BD)●冷媒ガスには対応していません。

商品コード：

2500202710595

サイズ：

●寸法Ｌ：５０ｍｍ

●本体、リング玉、リングナットから構成されています。●銅管をパイプカッターで切断し、加工なしで施工できるので非常に効率よく作業が行えます。●銅管用継手。●銅管とネジの接続に。●適合銅管外径(mm)：19.05●ねじ：R3/4●六角対辺(mm)ナット：30●六角対辺(mm)本体：27●寸法L(mm)：52●寸法(mm)L：52●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●使用温度範囲：-50～150℃(凍結箇所は除く)●黄銅(C3604)●黄銅(C3604BD)●冷媒ガスには対応していません。

商品コード：

2500202710687

サイズ：

●寸法Ｌ：５２ｍｍ

●銅管用継手。●適合銅管外径(mm)：4●六角対辺(mm)ナット：12●六角対辺(mm)本体：12●寸法L(mm)：30●寸法(mm)L：30●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711011

サイズ：

●寸法Ｌ：３０ｍｍ

●銅管用継手。●適合銅管外径(mm)：5●六角対辺(mm)ナット：12●六角対辺(mm)本体：12●寸法L(mm)：31●寸法(mm)L：31●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711028

サイズ：

●寸法Ｌ：３１ｍｍ

●リング式継手となります。●銅管と銅管の接続に使用します。●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)ナット：12●六角対辺(mm)本体：12●寸法L(mm)：32●寸法(mm)L：32●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711035

サイズ：

●寸法Ｌ：３２ｍｍ

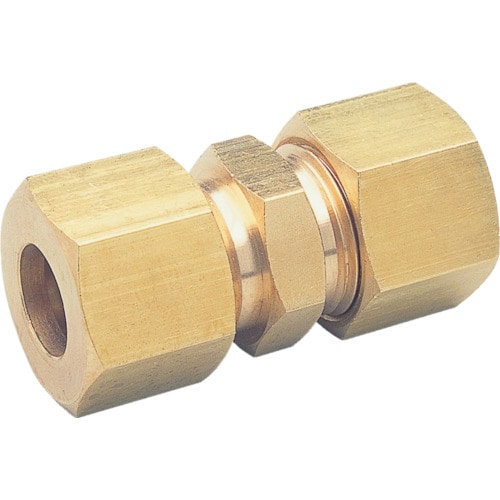

●銅管の接続に●銅管用継手。●適合銅管外径(mm)：6.35●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法L(mm)：40●寸法(mm)L：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711097

サイズ：

●寸法Ｌ：４０ｍｍ

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法L(mm)：40●寸法(mm)L：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711103

サイズ：

●寸法Ｌ：４０ｍｍ

●リング式継手となります。●銅管と銅管の接続に使用します。●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法L(mm)：42●寸法(mm)L：42●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711110

サイズ：

●寸法Ｌ：４２ｍｍ

●銅管の接続に●銅管用継手。●適合銅管外径(mm)：9.53●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法L(mm)：45●寸法(mm)L：45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711172

サイズ：

●寸法Ｌ：４５ｍｍ

●リング式継手となります。●銅管と銅管の接続に使用します。●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法L(mm)：46●寸法(mm)L：46●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711196

サイズ：

●寸法Ｌ：４６ｍｍ

●銅管の接続に●銅管用継手。●適合銅管外径(mm)：12.7●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法L(mm)：57●寸法(mm)L：57●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711264

サイズ：

●寸法Ｌ：５７ｍｍ

●リング式継手となります。●銅管と銅管の接続に使用します。●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)ナット：24●六角対辺(mm)本体：22●寸法L(mm)：56●寸法(mm)L：56●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711288

サイズ：

●寸法Ｌ：５６ｍｍ

●銅管用継手。●銅管の接続に。●適合銅管外径(mm)：15.88●六角対辺(mm)ナット：27●六角対辺(mm)本体：24●寸法L(mm)：58●寸法(mm)L：58●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711325

サイズ：

●寸法Ｌ：５８ｍｍ

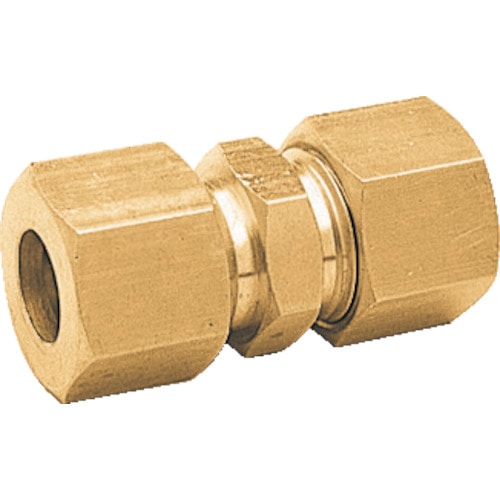

●銅管用継手。●適合銅管外径(mm)：15●六角対辺(mm)ナット：27●六角対辺(mm)本体：24●寸法L(mm)：57●寸法(mm)L：57●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711363

サイズ：

●寸法Ｌ：５７ｍｍ

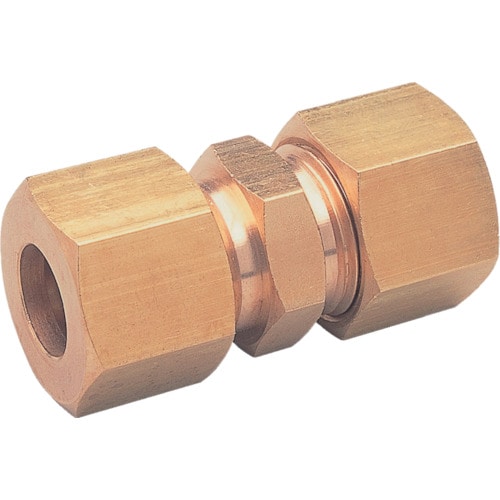

●銅管用継手。●銅管の接続に。●適合銅管外径(mm)：19.05●六角対辺(mm)ナット：30●六角対辺(mm)本体：27●寸法L(mm)：65●寸法(mm)L：65●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202711400

サイズ：

●寸法Ｌ：６５ｍｍ

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/2●六角対辺(mm)：19●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：40.5●適用管外径A(mm)：10●寸法(mm)L：40.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201528832

サイズ：

●六角対辺：１９ｍｍ●寸法Ｌ：４０．５ｍｍ●適用管外径Ａ：１０ｍｍ

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/4●六角対辺(mm)：19●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：34.5●適用管外径A(mm)：10●寸法(mm)L：34.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201528856

サイズ：

●六角対辺：１９ｍｍ●寸法Ｌ：３４．５ｍｍ●適用管外径Ａ：１０ｍｍ

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R3/8●六角対辺(mm)：19●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：35.5●適用管外径A(mm)：10●寸法(mm)L：35.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201528887

サイズ：

●六角対辺：１９ｍｍ●寸法Ｌ：３５．５ｍｍ●適用管外径Ａ：１０ｍｍ

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/2●六角対辺(mm)：22●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：40.5●適用管外径A(mm)：12●寸法(mm)L：40.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201529341

サイズ：

●六角対辺：２２ｍｍ●寸法Ｌ：４０．５ｍｍ●適用管外径Ａ：１２ｍｍ

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R1/4●六角対辺(mm)：22●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：35.5●寸法(mm)L：35.5●適用管外径A(mm)：12●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201529358

サイズ：

●六角対辺：２２ｍｍ●寸法Ｌ：３５．５ｍｍ●適用管外径Ａ：１２ｍｍ

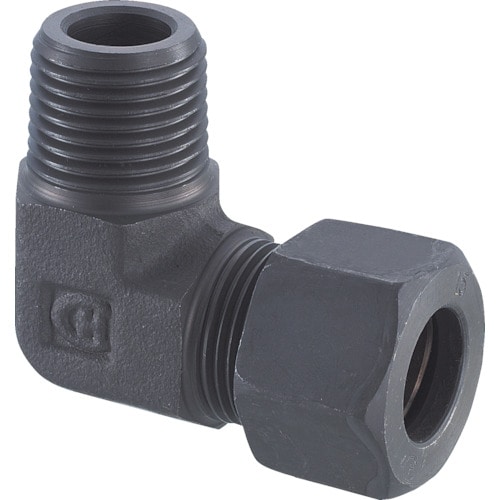

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●ねじ：R3/8●六角対辺(mm)：22●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：35.5●寸法(mm)L：35.5●適用管外径A(mm)：12●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500201529365

サイズ：

●六角対辺：２２ｍｍ●寸法Ｌ：３５．５ｍｍ●適用管外径Ａ：１２ｍｍ

取付ネジは管用平行ネジ。●ノンアスベストパッキン付き。

商品コード：

2502700192910

サイズ：

-

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：19●寸法L(mm)：34.5●寸法(mm)L：34.5●適用管外径A(mm)：10●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500202999709

サイズ：

●六角対辺：１９ｍｍ●寸法Ｌ：３４．５ｍｍ●適用管外径Ａ：１０ｍｍ

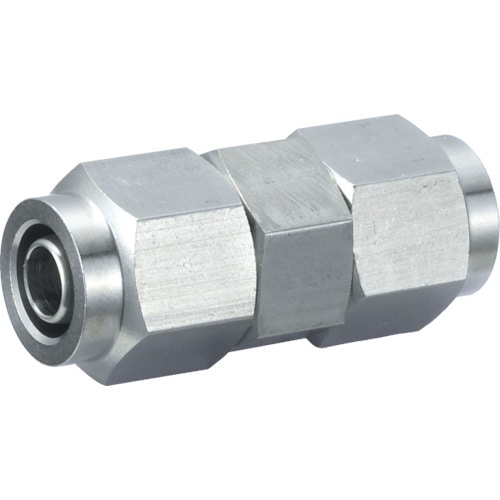

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●適合チューブ外径(mm)：6●適合チューブ内径(mm)：4●寸法A(mm)：27●六角対辺(mm)：12●寸法(mm)A：27●使用流体：クリーンエア、純水(腐食性流体)●流体温度：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203361567

サイズ：

●寸法Ａ：２７ｍｍ●六角対辺：１２ｍｍ

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：12●寸法A(mm)：24●適合チューブ(mm)外径×内径：6×4●寸法(mm)A：24●ねじT：R1/8●使用流体：クリーンエア、純水(腐食性流体)●流体温度：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203361581

サイズ：

●六角対辺：１２ｍｍ●寸法Ａ：２４ｍｍ

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：12●寸法(mm)A：22●寸法A(mm)：22●適合チューブ(mm)外径×内径：6×4●ねじT：R1/8●使用流体：クリーンエア、純水(腐食性流体)●流体温度：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203361598

サイズ：

●六角対辺：１２ｍｍ●寸法Ａ：２２ｍｍ
