圧着端子

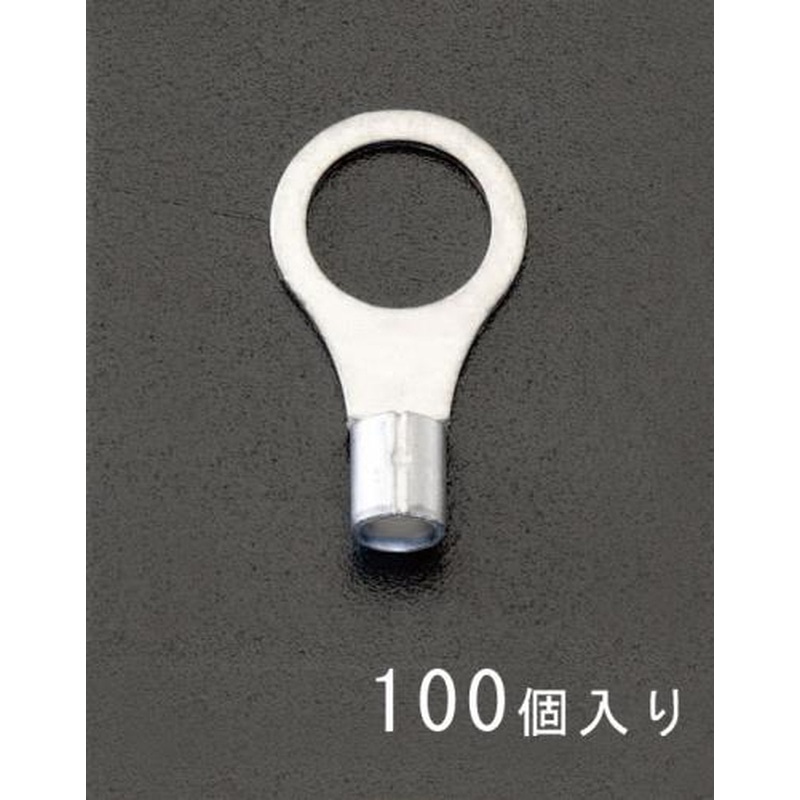

●材質…無酸素銅(電気すずメッキ)●型式…3.5-5S●単線(mm)…1.82～2.4●撚線(m㎡)…2.63～4.6●サイズ…φd2：5.3mm●入数は100個入りです。●梱包サイズ:52×68×28●梱包重量150g

商品コード：

4548745195903

●材質…無酸素銅(電気すずメッキ)●型式…5.5-4S●単線(mm)…1.82～2.89●撚線(m㎡)…2.63～6.64●サイズ…φd2：4.3mm●入数は100個入りです。●梱包サイズ:52×68×28●梱包重量155g

商品コード：

4548745195910

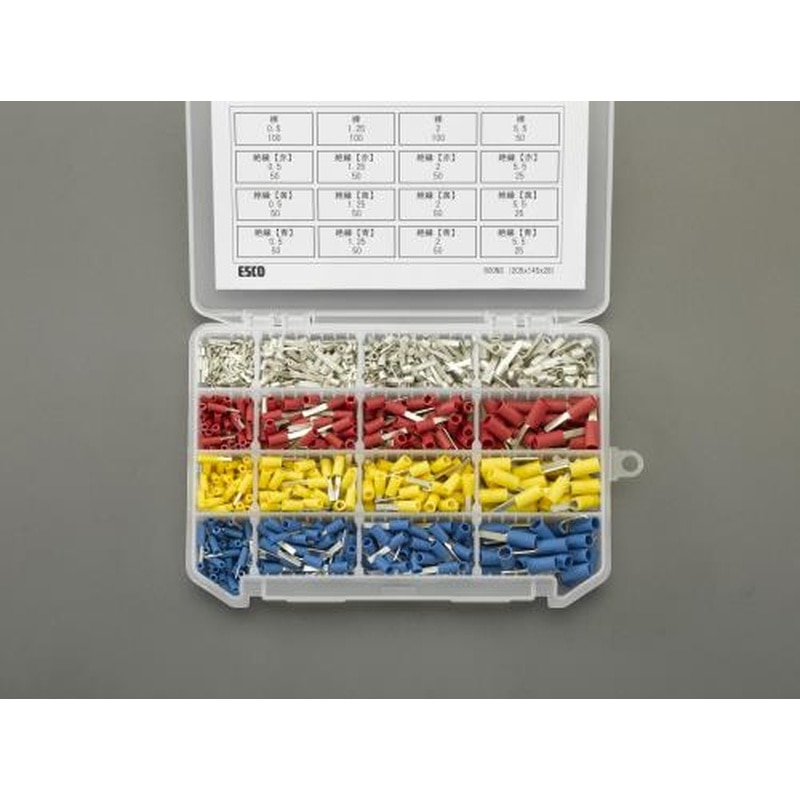

●〈圧着端子内容〉…裸板状：0.5×100個裸板状：1.25×100個裸板状：2×100個裸板状：5.5×50個絶縁板状(赤)：0.5×50個絶縁板状(赤)：1.25×50個絶縁板状(赤)：2×50個絶縁板状(赤)：5.5×25個絶縁板状(青)：0.5×50個絶縁板状(青)：1.25×50個絶縁板状(青)：2×50個絶縁板状(青)：5.5×25個絶縁板状(黄)：0.5×50個絶縁板状(黄)：1.25×50個絶縁板状(黄)：2×50個絶縁板状(黄)：5.5×25個●ケースサイズ…205×145×28(H)mm●梱包サイズ:205×145×28●梱包重量729g

商品コード：

4548745302745

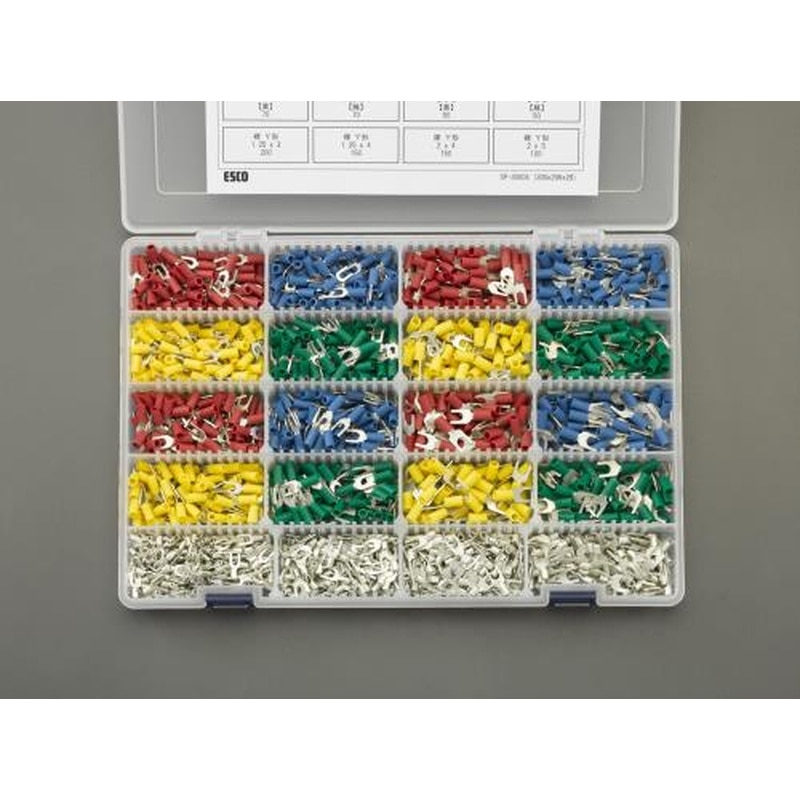

●〈圧着端子内容〉…裸Y形：1.25-3×200個裸Y形：1.25-4×70個裸Y形：2-4×150個裸Y形：2-5×100個絶縁Y形(赤)：1.25-3×80個絶縁Y形(赤)：1.25-4×70個絶縁Y形(赤)：2-4×60個絶縁Y形(赤)：2-6×50個絶縁Y形(青)：1.25-3×80個絶縁Y形(青)：1.25-4×70個絶縁Y形(青)：2-4×60個絶縁Y形(青)：2-6×50個絶縁Y形(黄)：1.25-3×80個絶縁Y形(黄)：1.25-4×70個絶縁Y形(黄)：2-4×60個絶縁Y形(黄)：2-6×50個絶縁Y形(緑)：1.25-3×80個絶縁Y形(緑)：1.25-4×70個絶縁Y形(緑)：2-4×60個絶縁Y形(緑)：2-6×50個●ケースサイズ…300×206×28(H)mm●梱包サイズ:300×206×28●梱包重量1550g

商品コード：

4548745304084

型番…979022●<セット内容>…圧着ペンチ（EA538KH-15）×1ワイヤーストリッパー（EA580MB-11）×1丸形絶縁圧着端子：φ4.0mm（0.5～1.0m㎡）×25φ4.0mm（1.5～2.5m㎡）×25φ5.0mm（0.5～1.0m㎡）×25φ5.0mm（1.5～2..5m㎡）×25φ5.0mm（4.0～6.0m㎡）×20φ6.0mm（1.5～2.5m㎡）×25φ8.0mm(4.0～6.0m㎡)×20絶縁中間接続子：0.5～1.0m㎡×251.5～2.5m㎡×254.0～6.0m㎡×20絶縁差込端子6.0×0.8m㎡（0.5～1.0m㎡）×2560.×0.5m㎡（1.5～2.5m㎡）×25●圧着ペンチ全長…220mm●ワイヤーストリッパー全長…195mm●総重量…1527g●ケースサイズ…265×170×70(Ｈ)mm●ケースは繋げて積み重ねることができます。●梱包サイズ:172×265×76●梱包重量1591g

商品コード：

4548745739022

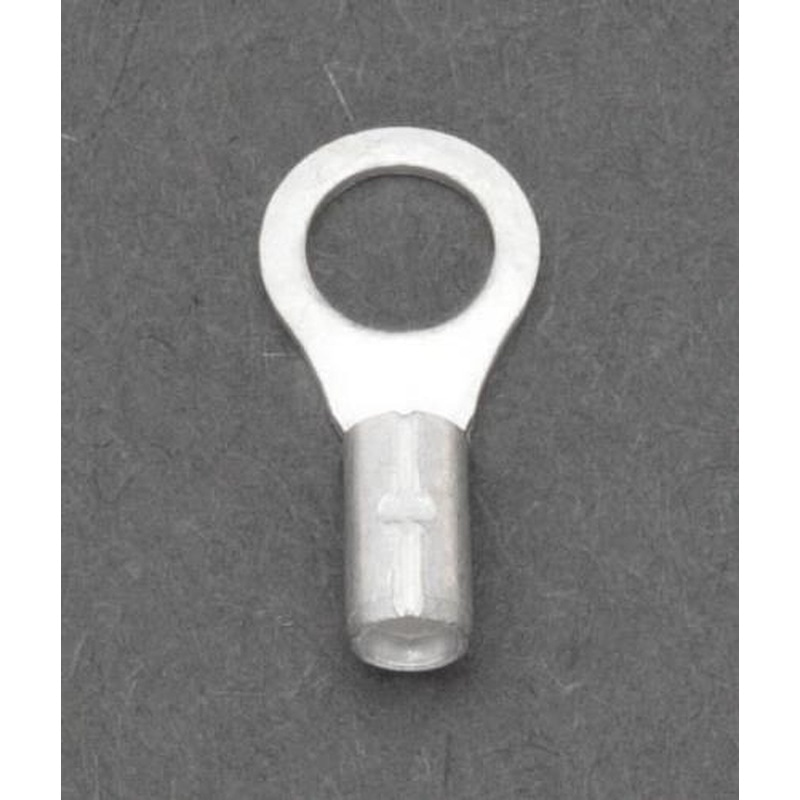

●型式…R0.75-3●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…12.0mm●寸法…φd2：3.2mmB：5.6mmF：4.7mmE：4.5mmφD：2.5mmφd：1.4mm●重量…32g（ケース含む総重量）●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823905

●型式…R0.75-3.5●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…12.0mm●寸法…φd2：3.7mmB：5.6mmF：4.7mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823912

●型式…0.75-3●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…14.5mm●寸法…φd2：3.2mmB：5.6mmF：5.8mmE：4.5mmφD：2.5mmφd：1.4mm●重量…36g（ケース含む総重量）●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823929

●型式…0.75-3.5●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…14.5mm●寸法…φd2：3.7mmB：5.8mmF：5.8mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823936

●型式…0.75-4●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…15.0mm●寸法…φd2：4.3mmB：6.4mmF：6.0mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823943

●型式…TC0.75-13.5K-ST●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●材質…無酸素銅●電気すずめっき仕上げ●全長（L）…21.5mm●寸法…G：0.7mmF：1.1mml：13.5mmE：4.5mmφD：2.5mmd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823950

●型式…BT0.75-7●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…12.8mm●寸法…B：1.2mmt：0.7mmG：7.0mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×12●梱包重量30g

商品コード：

4548745826265

●型式…BT0.75-11●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…16.8mm●寸法…B：1.2mmt：0.7mmG：11.0mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×12●梱包重量30g

商品コード：

4548745826272

●適用ねじ…M3、M4●適合端子形状…丸形端子●適合圧着端子…2-3、2-4●定格電圧…AC/DC600V●材質…塩化ビニール熱可塑性エラストマー●サイズ…11×24×15mm●重量…約2g●かぶせるだけのワンタッチ取付●計器類の裏ねじ、盤内組込み部品のターミナル露出部の絶縁保護に●RoHS対応品●入数…10個●梱包サイズ:110×12×80●梱包重量16g

商品コード：

4548745965599

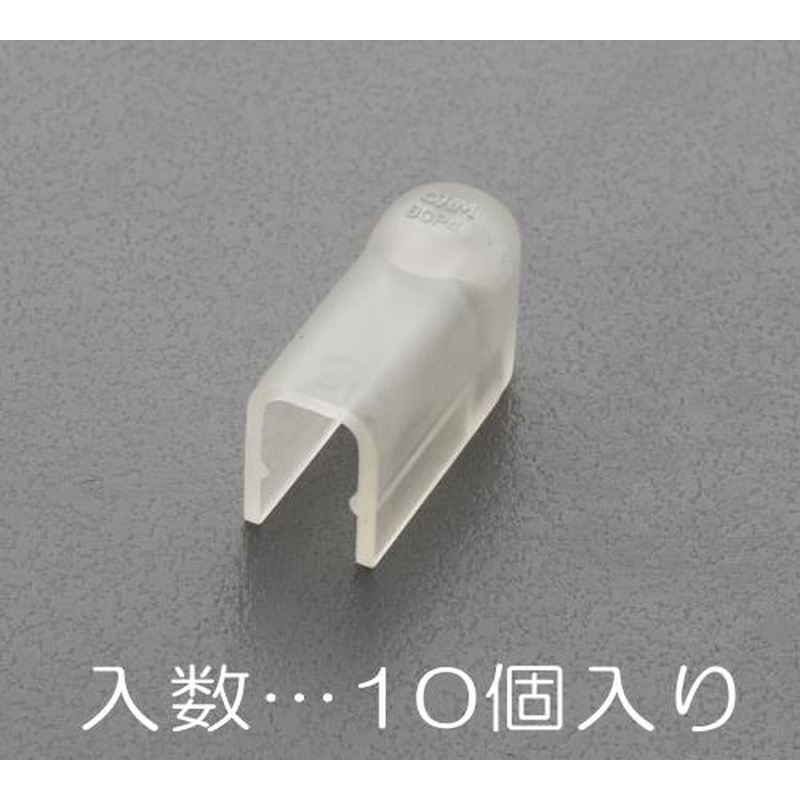

●適用ねじ…M3、M4●適合端子形状…丸形端子●適合圧着端子…5.5-3、5.5-4●定格電圧…AC/DC600V●材質…塩化ビニール熱可塑性エラストマー●サイズ…11.8×30×17mm●重量…約3g●かぶせるだけのワンタッチ取付●計器類の裏ねじ、盤内組込み部品のターミナル露出部の絶縁保護に●RoHS対応品●入数…10個●梱包サイズ:120×16×80●梱包重量30g

商品コード：

4548745965605

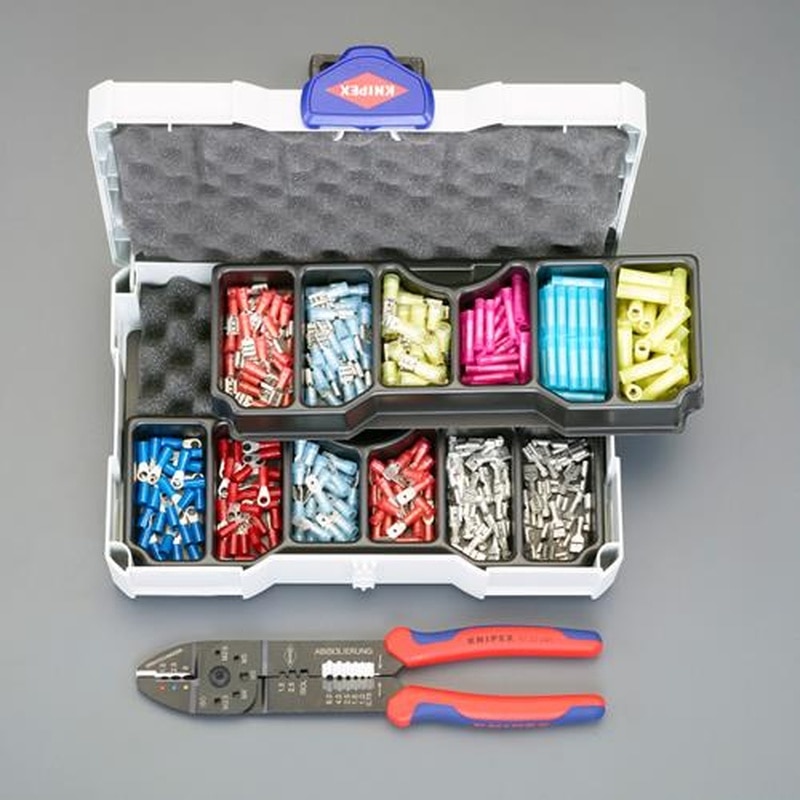

型番…979025●<セット内容>…丸形絶縁圧着端子：φ4.0mm(0.5～1.0m㎡)×25φ4.0mm(1.5～2.5m㎡)×25絶縁中間接続子：(0.5～1.0m㎡)×25(1.5～2.5m㎡)×25(4.0～6.0m㎡)×25絶縁差込形：オス(0.5～1.0m㎡)×25オス(1.5～2.5m㎡)×25メス(0.5～1.0m㎡)×25メス(1.5～2.5m㎡)×25メス(4.0～6.0m㎡)×25裸差込形：メス(0.5～1.5m㎡)×25メス(1.0～2.5m㎡)×25●ケースサイズ…170×265×67(H)mm●総重量…1.15kg●入数…25●240mm圧着ペンチ●梱包サイズ:171×268×76●梱包重量1220g

商品コード：

4550061327654

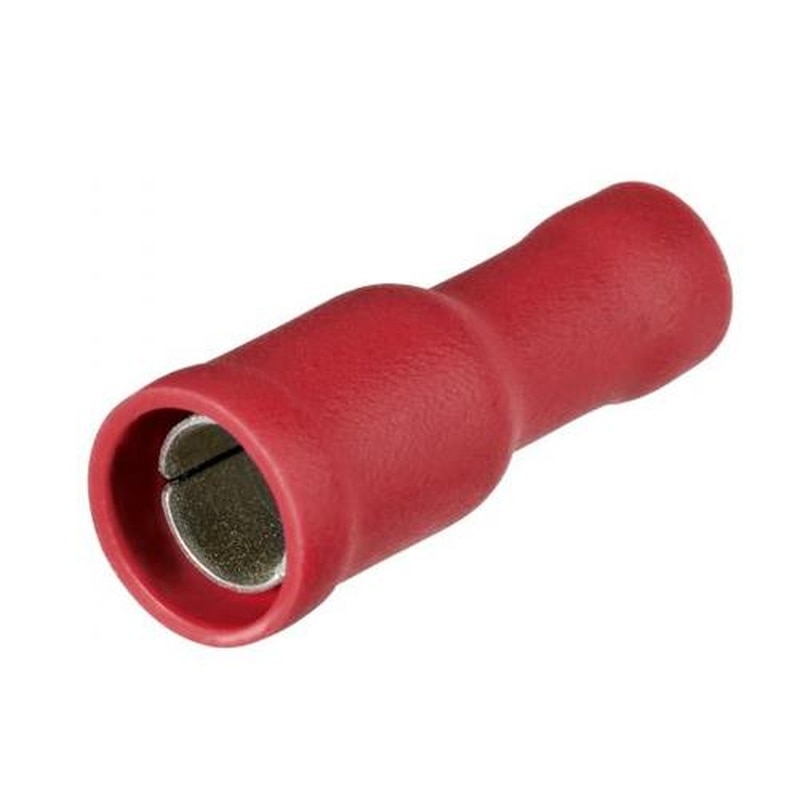

型番…9799130●抱合範囲…0.5～1.0●ピン径(mm)…φ4●入数…100●材質…無酸素銅(電気すずメッキ)+ナイロン●梱包サイズ:112×168×28●梱包重量96g

商品コード：

4550061327722

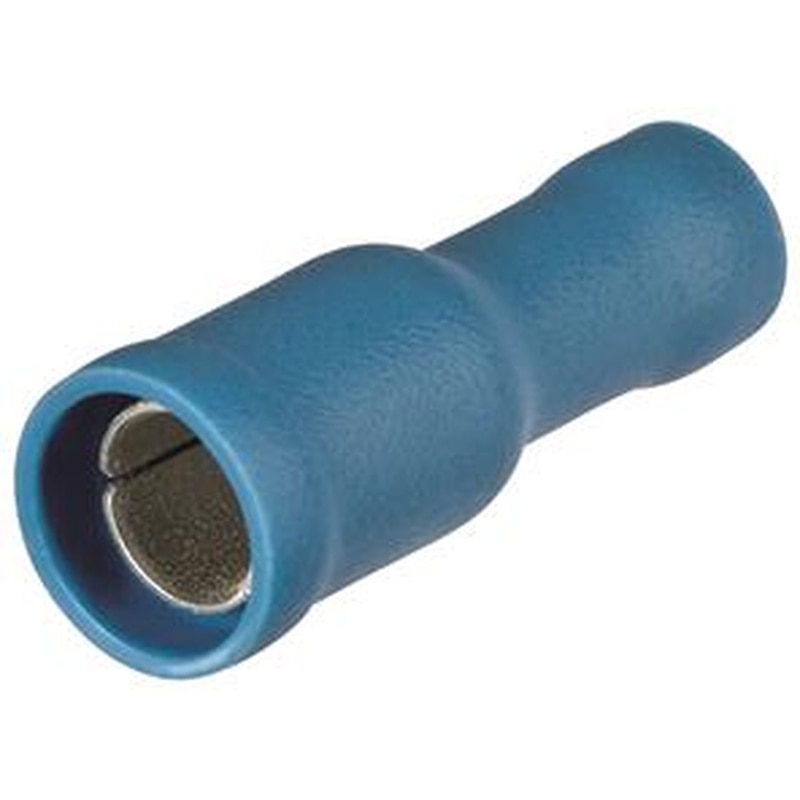

型番…9799131●抱合範囲…1.5～2.5●ピン径(mm)…φ5●入数…100●材質…無酸素銅(電気すずメッキ)+ナイロン●梱包サイズ:160×408×28●梱包重量120g

商品コード：

4550061327739

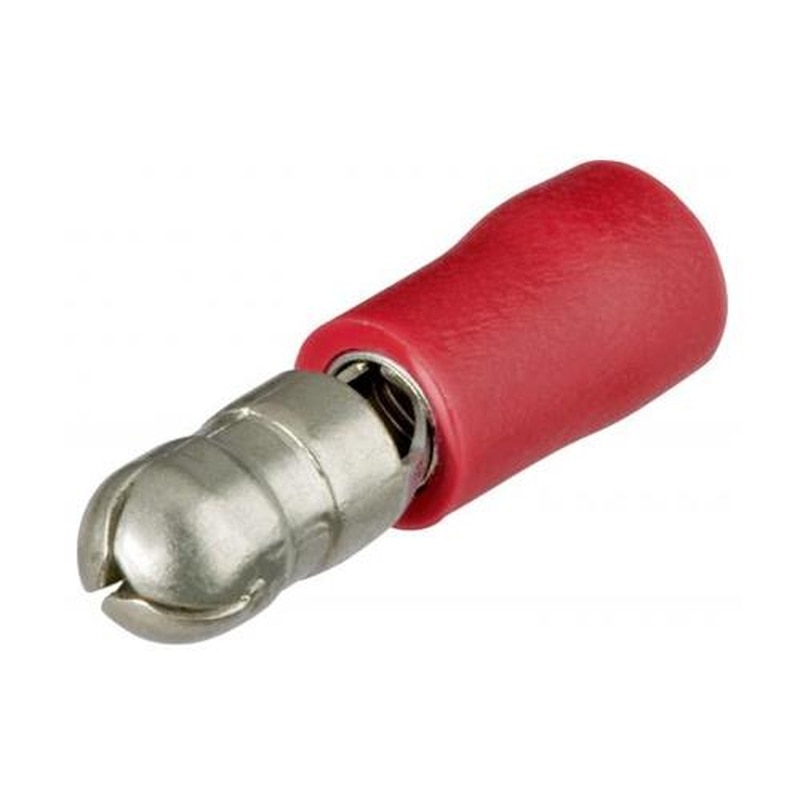

型番…9799150●抱合範囲…0.5～1.0●ピン径(mm)…φ4●入数…100●材質…無酸素銅(電気すずメッキ)+ナイロン●梱包サイズ:116×125×16●梱包重量62g

商品コード：

4550061327746

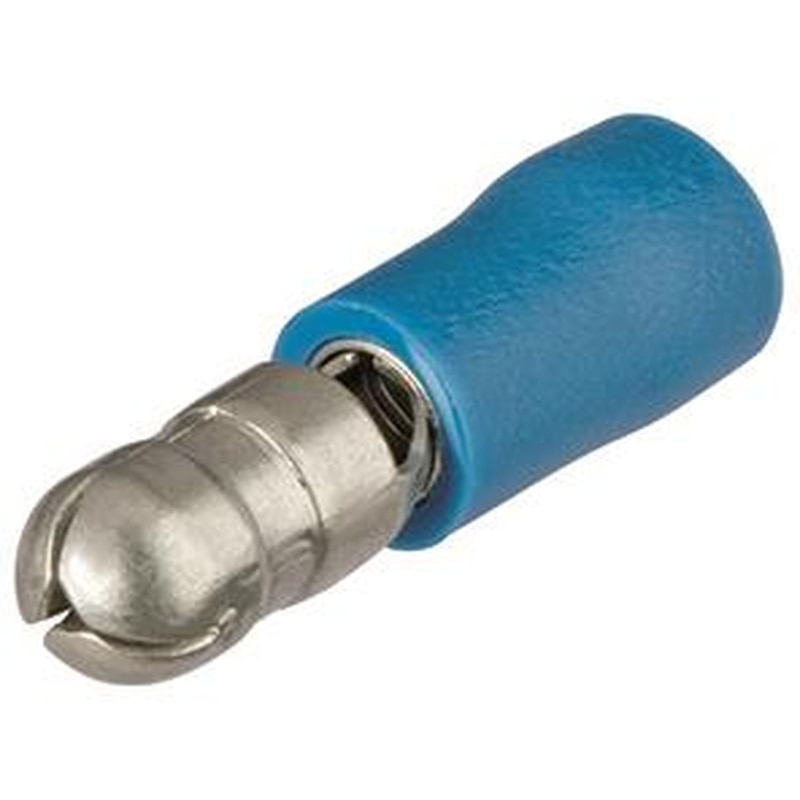

型番…9799151●抱合範囲…1.5～2.5●ピン径(mm)…φ5●入数…100●材質…無酸素銅(電気すずメッキ)+ナイロン●梱包サイズ:118×123×18●梱包重量78g

商品コード：

4550061327753

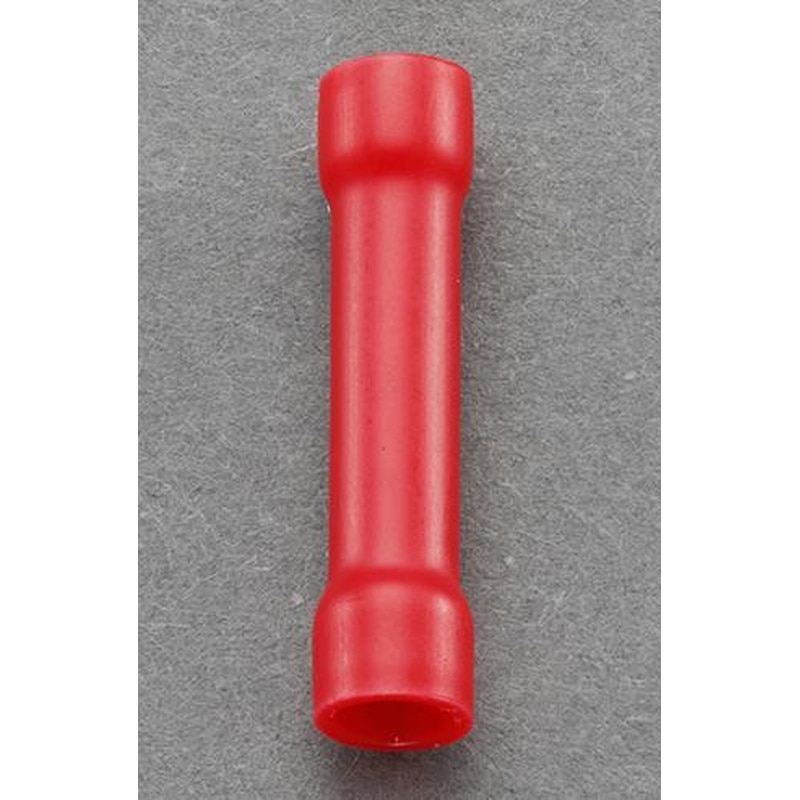

●撚線(m㎡)…0.33～1.31●単線(mm)…0.64～1.29●定格電圧（Ｖ）…600●全長(mm)…25●入数…15●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●カラー…赤●耐熱温度…約75℃●梱包サイズ:110×50×35●梱包重量20g

商品コード：

4550061327760

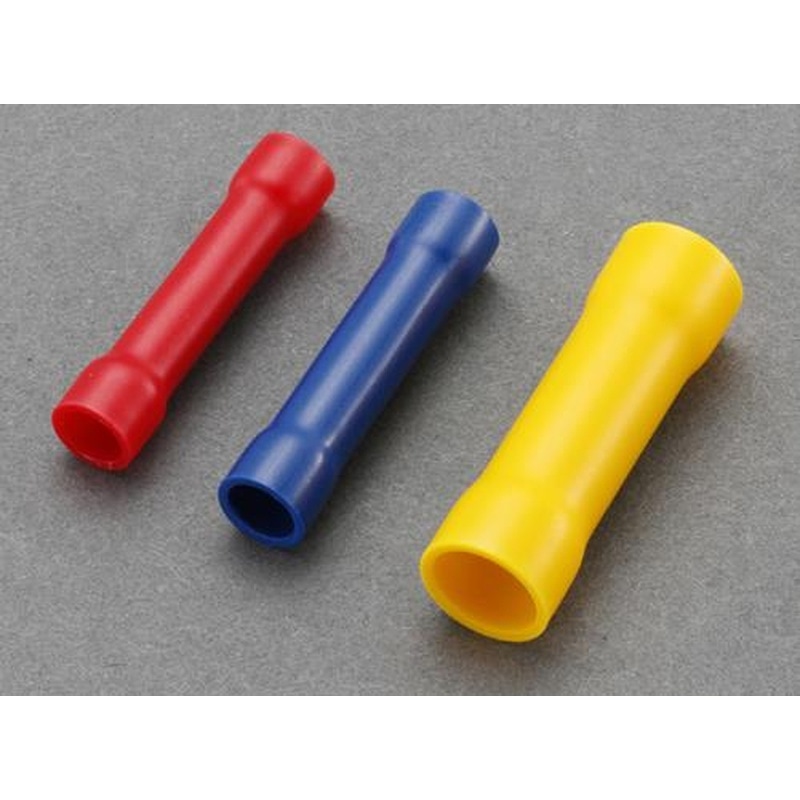

●カラー…青●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●全長(mm)…25●単線(mm)…1.29～1.62●定格電圧（Ｖ）…600●入数…15●撚線(m㎡)…1.31～2.08●耐熱温度…約75℃●梱包サイズ:49×93×32●梱包重量22g

商品コード：

4550061327777

●カラー…黄●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●全長(mm)…27●単線(mm)…2.05～2.59●定格電圧（Ｖ）…600●入数…15●撚線(m㎡)…3.31～5.26●耐熱温度…約75℃●梱包サイズ:51×92×31●梱包重量38g

商品コード：

4550061327784

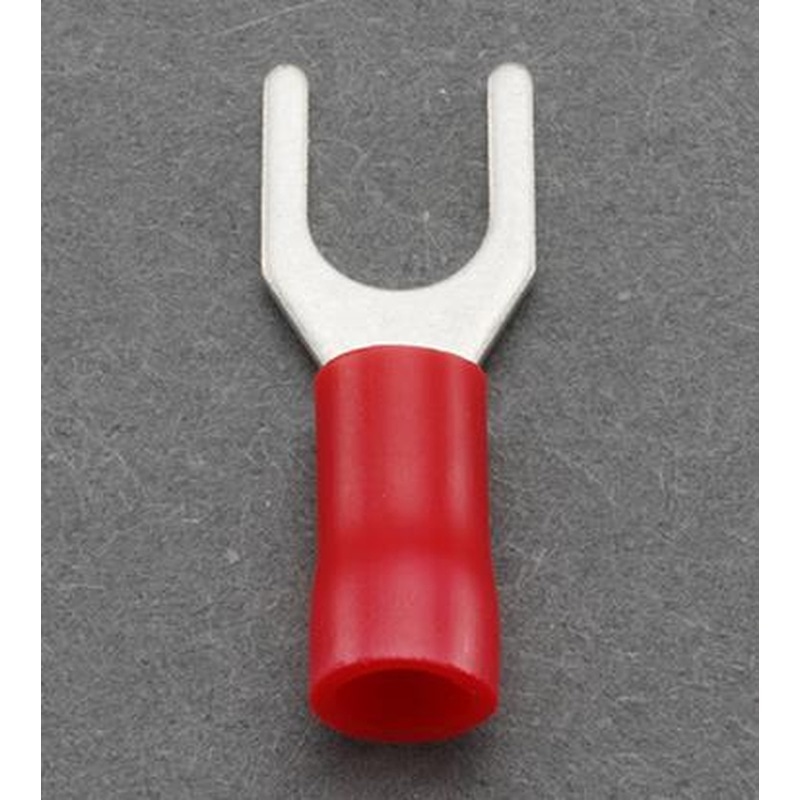

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●定格…600V●撚線(m㎡)…0.33～1.31●単線(mm)…0.64～1.29●全長(mm)…21●型式…8-10●入数…10●カラー…赤●梱包サイズ:48×93×32●梱包重量14g

商品コード：

4550061327791

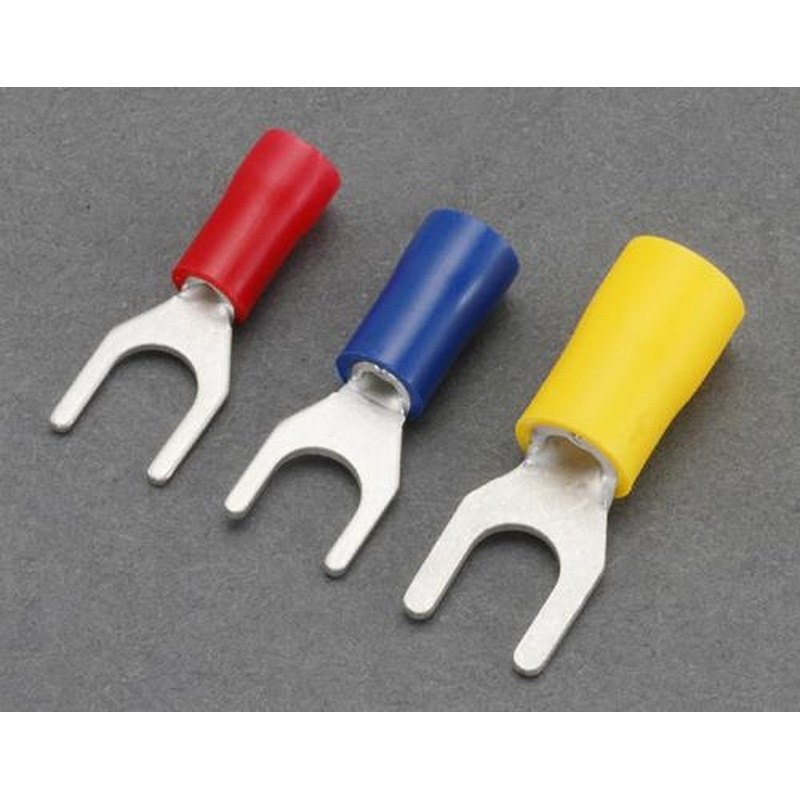

●型式…8-10●カラー…青●全長(mm)…21●単線(mm)…1.29～1.62●定格…600V●撚線(m㎡)…1.31～2.08●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●入数…15●梱包サイズ:48×93×32●梱包重量18g

商品コード：

4550061327807

●型式…8-10●カラー…黄●全長(mm)…26●単線(mm)…2.05～2.59●定格…600V●撚線(m㎡)…3.31～5.26●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●入数…14●梱包サイズ:50×100×15●梱包重量20g

商品コード：

4550061327814

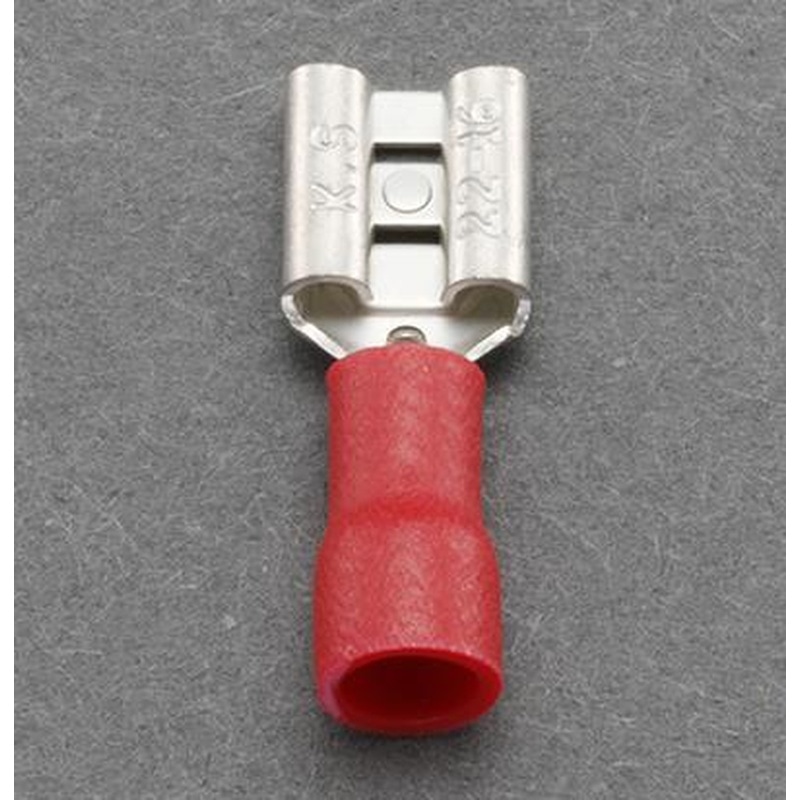

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●入数…10●全長(mm)…19●定格電圧（Ｖ）…600●撚線(m㎡)…0.33～1.31●カラー…赤●梱包サイズ:50×99×17●梱包重量10g

商品コード：

4550061327821

●カラー…赤●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●全長(mm)…21●定格電圧（Ｖ）…600●入数…21●撚線(m㎡)…0.33～1.31●梱包サイズ:46×100×17●梱包重量20g

商品コード：

4550061327838

●カラー…青●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●全長(mm)…21●定格電圧（Ｖ）…600●入数…10●撚線(m㎡)…1.31～2.08●梱包サイズ:50×92×17●梱包重量14g

商品コード：

4550061327845

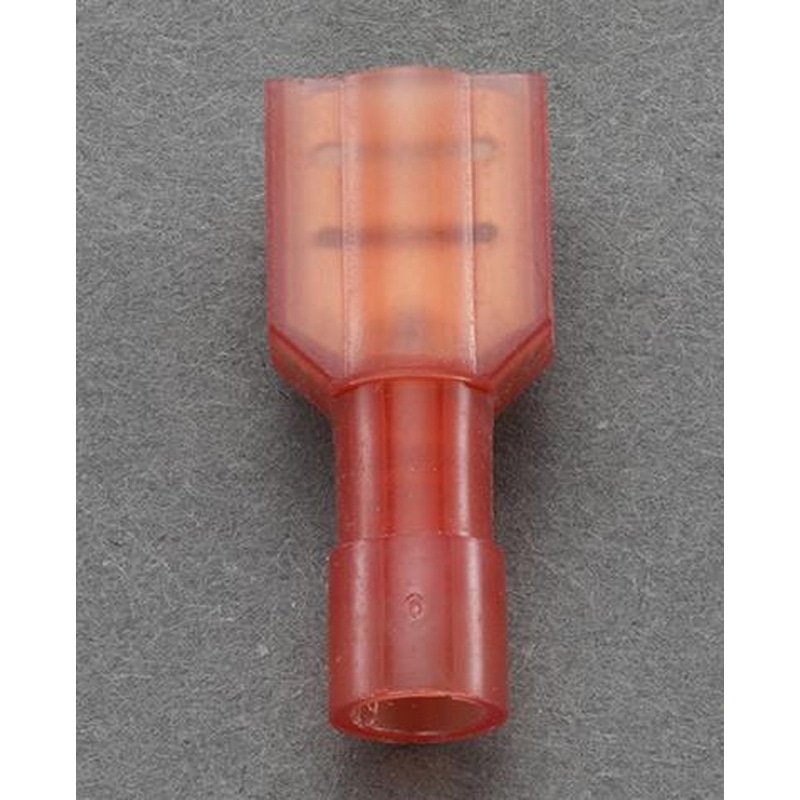

●材質…真鍮＋ナイロン●入数…15●全長(mm)…22●撚線(m㎡)…0.33～1.31●定格電圧（Ｖ）…600●カラー…赤●梱包サイズ:50×94×32●梱包重量22g

商品コード：

4550061327869

●カラー…青●材質…真鍮＋ナイロン●全長(mm)…22●定格電圧（Ｖ）…600●入数…15●撚線(m㎡)…1.31～2.08●梱包サイズ:48×94×32●梱包重量24g

商品コード：

4550061327876

●カラー…黄●材質…真鍮＋ナイロン●全長(mm)…24●定格電圧（Ｖ）…600●入数…4●撚線(m㎡)…3.31～5.26●梱包サイズ:50×100×17●梱包重量10g

商品コード：

4550061327883

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●色…赤●入数…6●全長(mm)…25●撚線(m㎡)…0.33～1.31●定格電圧（Ｖ）…600●梱包サイズ:49×94×17●梱包重量12g

商品コード：

4550061327890

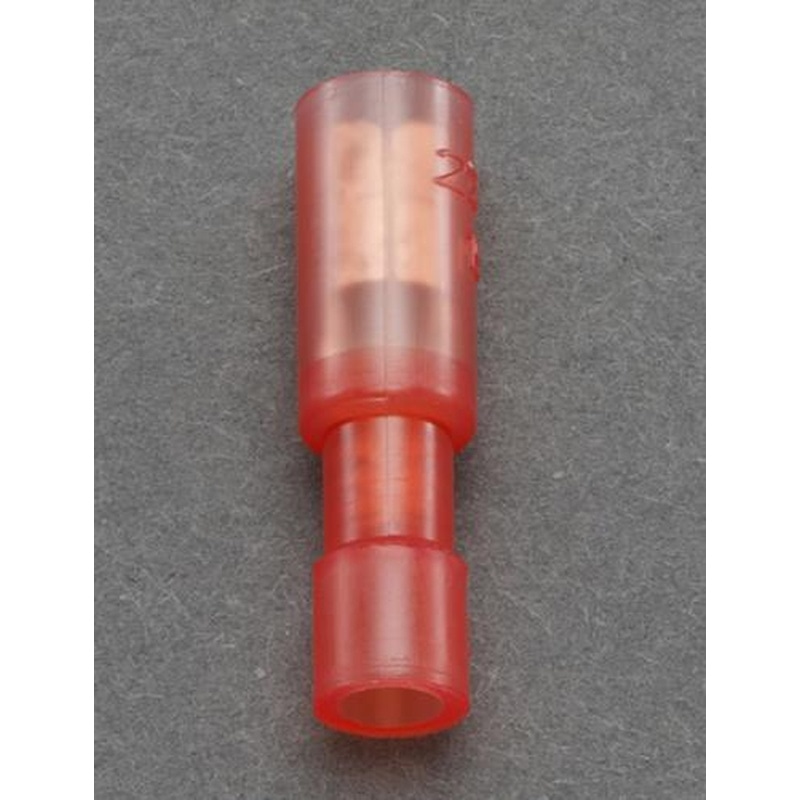

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●色…青●全長(mm)…25●定格電圧（Ｖ）…600●入数…20●撚線(m㎡)…1.31～2.08●梱包サイズ:50×100×20●梱包重量20g

商品コード：

4550061327906

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●入数…10●全長(mm)…19●撚線(m㎡)…0.33～1.31●定格電圧（Ｖ）…600●カラー…赤●梱包サイズ:49×93×17●梱包重量10g

商品コード：

4550061327913

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●カラー…赤●全長(mm)…21●定格電圧（Ｖ）…600●入数…18●撚線(m㎡)…0.33～1.31●梱包サイズ:48×98×17●梱包重量16g

商品コード：

4550061327920

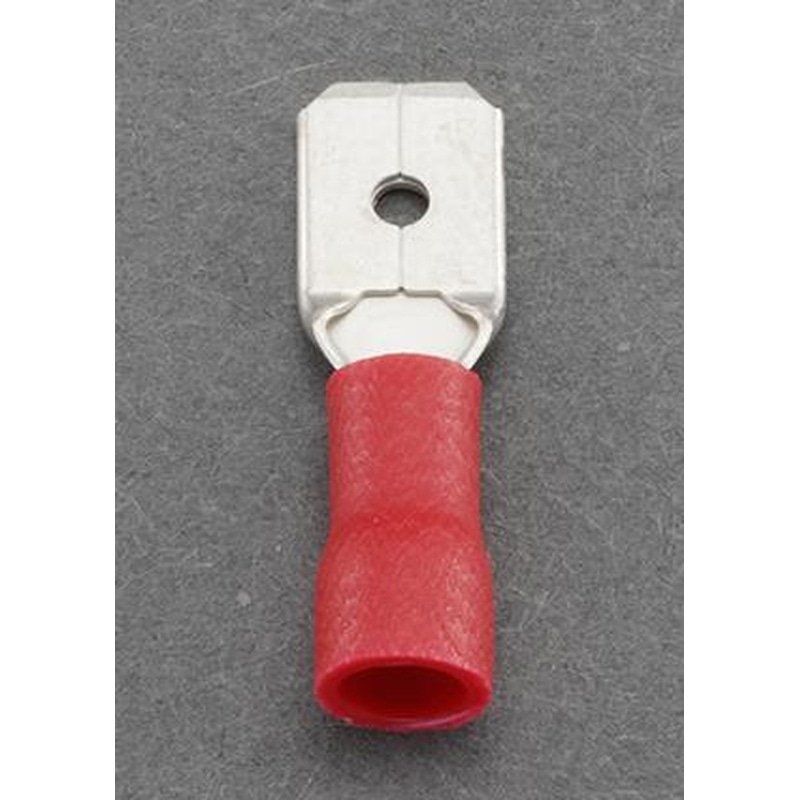

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●カラー…青●全長(mm)…21●定格電圧（Ｖ）…600●入数…15●撚線(m㎡)…1.31～2.08●梱包サイズ:49×93×31●梱包重量20g

商品コード：

4550061327937

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●カラー…黄●全長(mm)…24●定格電圧（Ｖ）…600●入数…16●撚線(m㎡)…3.31～5.26●梱包サイズ:46×100×17●梱包重量20g

商品コード：

4550061327944

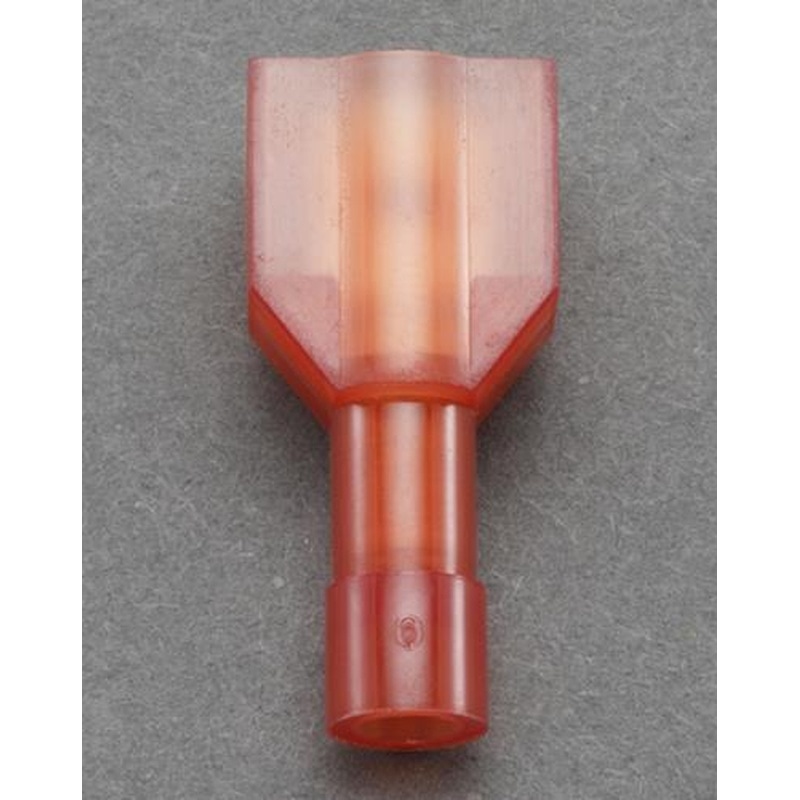

●材質…真鍮＋ナイロン●色…赤●入数…15●全長(mm)…24●撚線(m㎡)…0.33～1.31●定格電圧（Ｖ）…600●梱包サイズ:90×51×32●梱包重量28g

商品コード：

4550061327951

●材質…真鍮＋ナイロン●色…青●全長(mm)…24●定格電圧（Ｖ）…600●撚線(m㎡)…1.31～2.08●入数…15●梱包サイズ:48×93×32●梱包重量30g

商品コード：

4550061327968

●材質…真鍮＋ナイロン●色…黄●全長(mm)…25●定格電圧（Ｖ）…600●撚線(m㎡)…3.31～5.26●入数…4●梱包サイズ:49×94×17●梱包重量10g

商品コード：

4550061327975

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●色…赤●入数…6●全長(mm)…22●撚線(m㎡)…0.33～1.31●定格電圧（Ｖ）…600●梱包サイズ:100×50×20●梱包重量4g

商品コード：

4550061327982

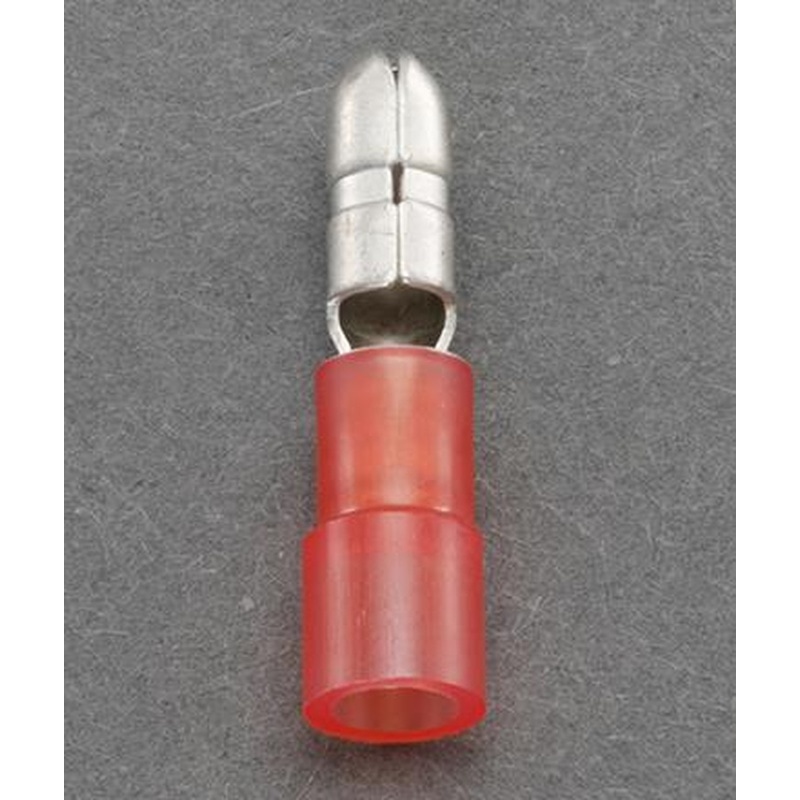

●材質…無酸素銅(電気すずメッキ)＋ポリ塩化ビニール●色…青●全長(mm)…22●定格電圧（Ｖ）…600●入数…20●撚線(m㎡)…1.31～2.08●梱包サイズ:50×100×15●梱包重量20g

商品コード：

4550061327999

型番…9799330●カラー…ホワイト●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●適合電線(m㎡)…0.5●フェルール長(mm)…14●入数…200●梱包サイズ:117×128×12●梱包重量18g

商品コード：

4550061328002

型番…9799331●カラー…グレー●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●フェルール長(mm)…14●適合電線(m㎡)…0.75●入数…200●梱包サイズ:114×135×13●梱包重量24g

商品コード：

4550061328019

型番…9799332●カラー…レッド●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●フェルール長(mm)…14●適合電線(m㎡)…1.0●入数…200●梱包サイズ:119×129×13●梱包重量22g

商品コード：

4550061328026

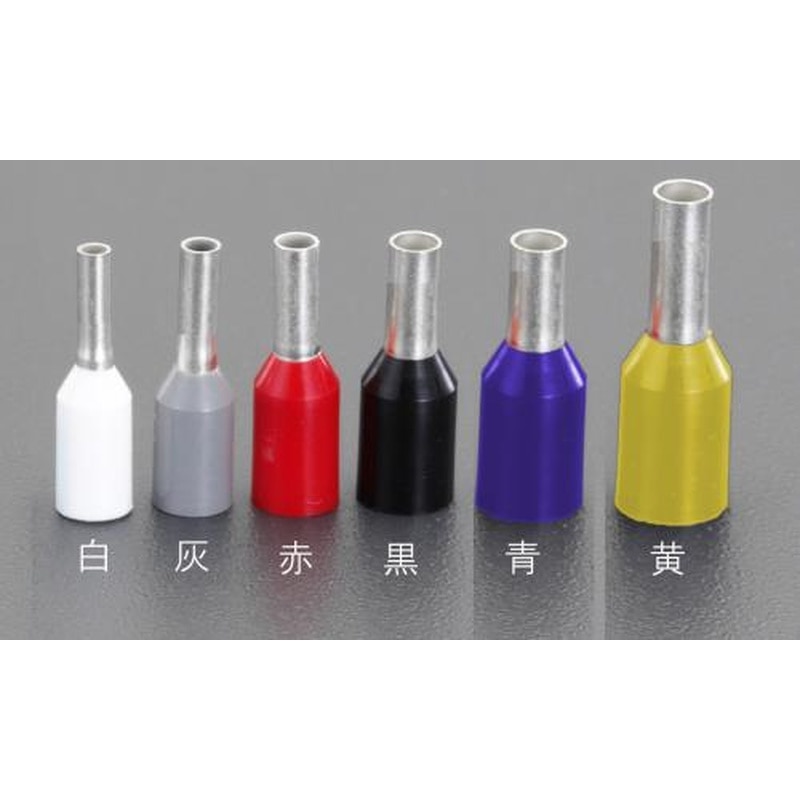

型番…9799333●カラー…ブラック●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●フェルール長(mm)…14●適合電線(m㎡)…1.5●入数…200●梱包サイズ:110×134×13●梱包重量28g

商品コード：

4550061328033

型番…9799334●カラー…ブルー●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●フェルール長(mm)…14●適合電線(m㎡)…2.5●入数…200●梱包サイズ:121×126×18●梱包重量32g

商品コード：

4550061328040

型番…9799335●カラー…グレー●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●フェルール長(mm)…17●適合電線(m㎡)…4.0●入数…200●梱包サイズ:115×128×27●梱包重量50g

商品コード：

4550061328057

型番…9799336●カラー…イエロー●材質…フェルール：電気銅(錫メッキ)絶縁体：ポリプロピレン●フェルール長(mm)…20●入数…100●適合電線(m㎡)…6.0●梱包サイズ:113×124×24●梱包重量42g

商品コード：

4550061328064
