ヒューズ

●Littefuse　216シリーズ5×20mm●Littelfuseの216シリーズの即断型ヒューズは、高電流負荷がかかる用途に最適です。●このシリーズの速断型ヒューズは、セラミック製のボディ構造を備え、高い遮断及び定格電圧に対応します。●特長：さまざまな定格電流のタイプを用意●世界標準を満たす●RoHS対応●鉛フリー●入数：1袋（10個入）●定格電流：2A●定格電圧：250V　ac●溶断速度：F●ヒューズサイズ：5×20mm●直径：5mm●全長：20mm●本体材質：セラミック●遮断容量最大電圧　R：1500　A●動作温度　Min：-55°C●RoHS適合状況：適合●コード番号：523-3693●こちらの商品は事業者様向け商品です。

商品コード：

2500100033345

●このカートリッジヒューズは、世界中で使用できるよう国際（IEC）規格に従って設計されています。カートリッジ型とアキシャルリード型を用意しています。短絡や過電流から装置や内部回路を保護するのに最適です。意図的に弱く作られているコンポーネントで、過剰な電流が流れると溶断します。ヒューズが切れた後に回路を復活させて電流が流れるようにするためには、ヒューズの交換が必要です。●特長：ガラス管ヒューズ（ガラスボディ、ニッケルめっき黄銅キャップ）　カートリッジサイズ：5×20mm　定格速度：F　RoHS準拠で鉛フリー　代表的用途：カートリッジヒューズは、短絡や過電流から電気機器を比較的安価に保護することができ、モータ、エアコン、冷蔵庫、ポンプなどの電気機器の保護に使用可能で、次のような場所で利用されています。●産業用　商用　住宅/家庭用　自動車　追加情報：ガラス管ヒューズを選択する理由　ガラス管ヒューズとセラミックヒューズには、類似した特性があります。ガラス管ヒューズは、大電流を引き込まず、定期的に溶断することのない小型機器に最適です。内部が見えるため、ヒューズが切れているかどうかを簡単に確認できます。●ヒューズのサイズ　標準的なカートリッジのサイズは5×20mmで、長さ約20mm、直径5mmになります。この製品は基板やパネルの保護で普及しており、対応する5×20ヒューズホルダに適合します。●ヒューズの溶断速度　この管ヒューズの定格速度は「F」です。速断型ヒューズであることを意味します。それほど壊れやすくないコンポーネントを保護するために設計されており、過負荷状態になったときに配線が溶けたり引火したりしないように保護するためにも使用されます。すべての速断型ヒューズには、各種の過負荷に関連付けられた正確な速度が記載されています。●管ヒューズの用途　過電流による大きな損害からコンポーネント

商品コード：

2500100033376

●このシリーズの小型セラミックカートリッジヒューズは、（FF）超高速又は（F）速断型の溶断速度定格です。超高速ヒューズは高温で動作するため、半導体装置の回路保護に最適です。速断型ヒューズは、比較的低感度のコンポーネントを保護するのに最適です。速断型ヒューズは最も一般的なヒューズです。6.3×32mm●詳細：●ガラス管ヒューズを選択する理由　ガラス管ヒューズとセラミックヒューズには、類似した特性があります。ただし、ヒューズの内側が見えることから、ガラス管ヒューズを選択する可能性があります。中が見えるため、ヒューズが切れているかどうかを確認するのが簡単です。●ヒューズのサイズ　6.3×32mmの小型カートリッジサイズです。ミニチュアヒューズは、電気機器、電子機器、コンポーネント部品の保護に最適●ヒューズの溶断速度　この特殊ヒューズは、（FF）超速断型又は（F）速断型の溶断速度定格です。つまり、高速で作動するヒューズです。FFヒューズは、サイリスタ、ダイオード、トランジスタなどの半導体デバイスに適しています。●遮断容量とは　遮断容量とは、ヒューズが爆発又は破裂せずに安全に対応できる電流レベルのことです。ヒューズの遮断容量は、電子回路の故障電流よりも大きくする必要があります。この特殊ヒューズはHBC　（高遮断容量）です。●入数：1個●定格電流：500mA●定格電圧：1kV　ac/dc●溶断速度：FF●ヒューズサイズ：6.3×32mm●直径：6.3mm●全長：32mm●本体材質：セラミック●高ラプチャー容量：あり●アプリケーションカテゴリ：aR●遮断容量最大電圧　R：30　kA●RoHS適合状況：適合●コード番号：736-1416●こちらの商品は事業者様向け商品です。

商品コード：

2500100184689

●定格特性B種(普通溶断型)●定格電圧…250V●定格電流…1A●サイズ…φ6.4×30mm●消弧剤入●入数…2本●梱包サイズ:55×15×120●梱包重量5g

商品コード：

4548745864762

●定格特性B種(普通溶断型)●定格電圧…250V●定格電流…2A●サイズ…φ6.4×30mm●消弧剤入●入数…2本●梱包サイズ:55×15×120●梱包重量5g

商品コード：

4548745864779

●材質…プラスチック●全長…184㎜●適用ヒューズ…250V：0～200A、600V：0～100A●使用電池…LR44×2（付属）●ヒューズを中央の銀色部分に差し込むと、通電時緑色に光ります。●非導電性●滑り止めの鋸歯状グリップ●テスター機能付●梱包サイズ:95×242×20●梱包重量66g

商品コード：

4550061649497

●定格電圧…125V●定格電流…20A●電気的特性…普通溶断型(B種)●保管温度…－30～40℃●使用温度範囲…－20～80℃●使用湿度範囲…35～85%RH●サイズ…φ6.4×30mm●入数…10本●過電流・短絡電流の発生時、普通の時間で溶断します。●温度上昇は100℃以下で115%●通電130%●溶断が1時間以内で160%、2分以内で200%●EA940DL-12・-17・EA940DL-27・-32・-56のヒューズホルダーに対応●梱包サイズ:54×66×8●梱包重量20g

商品コード：

4550061941232

●定格電圧…125V●定格電流…30A●電気的特性…普通溶断型(B種)●保管温度…－30～40℃●使用温度範囲…－20～80℃●使用湿度範囲…35～85%RH●サイズ…φ6.4×30mm●入数…10本●過電流・短絡電流の発生時、普通の時間で溶断します。●温度上昇は100℃以下で115%●通電130%●溶断が1時間以内で160%、2分以内で200%●EA940DL-12・-17・EA940DL-27・-32・-56のヒューズホルダーに対応●梱包サイズ:58×72×7●梱包重量20g

商品コード：

4550061941263

●定格電圧…250V●定格電流…2.5A●電気的特性…普通溶断型(B種)●保管温度…－30～40℃●使用温度範囲…－20～80℃●使用湿度範囲…35～85%RH●サイズ…φ6.4×30mm●入数…10本●過電流・短絡電流の発生時、普通の時間で溶断します。●温度上昇は100℃以下で115%●通電130%●溶断が1時間以内で160%、2分以内で200%●EA940DL-12・-17・EA940DL-27・-32・-56のヒューズホルダーに対応●梱包サイズ:60×73×8●梱包重量16g

商品コード：

4550061941706

●定格電圧…250V●定格電流…20A●電気的特性…普通溶断型(B種)●保管温度…－30～40℃●使用温度範囲…－20～80℃●使用湿度範囲…35～85%RH●サイズ…φ6.4×30mm●入数…10本●過電流・短絡電流の発生時、普通の時間で溶断します。●温度上昇は100℃以下で115%●通電130%●溶断が1時間以内で160%、2分以内で200%●EA940DL-12・-17・EA940DL-27・-32・-56のヒューズホルダーに対応●梱包サイズ:61×75×12●梱包重量20g

商品コード：

4550061941713

●定格電圧…250V●定格電流…25A●電気的特性…普通溶断型(B種)●保管温度…－30～40℃●使用温度範囲…－20～80℃●使用湿度範囲…35～85%RH●サイズ…φ6.4×30mm●入数…10本●過電流・短絡電流の発生時、普通の時間で溶断します。●温度上昇は100℃以下で115%●通電130%●溶断が1時間以内で160%、2分以内で200%●EA940DL-12・-17・EA940DL-27・-32・-56のヒューズホルダーに対応

商品コード：

4550061941720

●定格電圧…250V●定格電流…30A●電気的特性…普通溶断型(B種)●保管温度…－30～40℃●使用温度範囲…－20～80℃●使用湿度範囲…35～85%RH●サイズ…φ6.4×30mm●入数…10本●過電流・短絡電流の発生時、普通の時間で溶断します。●温度上昇は100℃以下で115%●通電130%●溶断が1時間以内で160%、2分以内で200%●EA940DL-12・-17・EA940DL-27・-32・-56のヒューズホルダーに対応●梱包サイズ:63×64×6●梱包重量20g

商品コード：

4550061941737

●型名●FGB01●定格電圧250V●定格電流15A●サイズφ10.3×38.1mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100552976

●型名●FGB01●定格電圧250V●定格電流30A●サイズφ10.3×38.1mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100552990

●パッケージ：-●実装：パネル●極数：1極●形状：筒型●方式：バイヨネット/ネジ式●適合ヒューズ：φ6.4*30mm●定格：AC250V-15A●端子金具：ハンダ付け端子●本体色：黒●内容：-●[耐電圧]AC　1500Vに於いて、1分間異常のないこと●こちらの商品は事業者様向け商品です。

商品コード：

2500100602473

●入数…各10個●125V：0.5A・1A・3A・5A・10A・15A●250V：0.5A・1A・3A・5A・10A・15A●ヒューズサイズ…φ6.4×30mm●梱包サイズ:180×140×35●梱包重量356g

商品コード：

4518340343627

型番…BLA003●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…3A●梱包サイズ:115×13×50●梱包重量14g

商品コード：

4518340623699

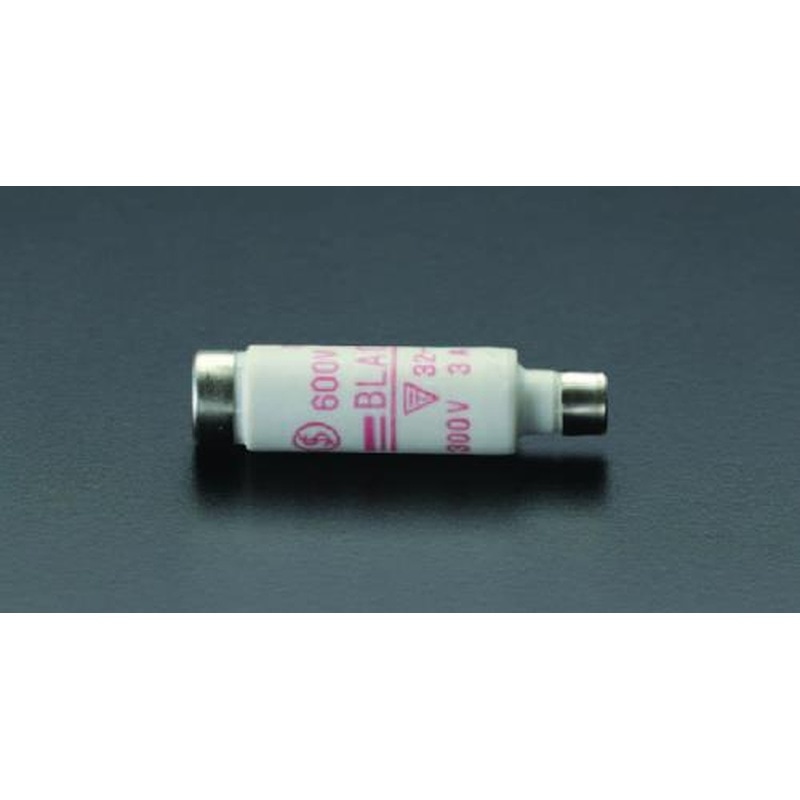

型番…BLA005●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…5A●梱包サイズ:115×13×55●梱包重量13g

商品コード：

4518340623705

型番…BLA010●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…10A●梱包サイズ:105×13×55●梱包重量13g

商品コード：

4518340623712

型番…BLA015●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…15A●梱包サイズ:100×13×55●梱包重量14g

商品コード：

4518340623729

型番…BLA020●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…20A●梱包サイズ:85×13×55●梱包重量14g

商品コード：

4518340623736

型番…BLA030●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…30A●梱包サイズ:120×13×55●梱包重量16g

商品コード：

4518340623743

型番…AFa30-Pa30●定格電圧…AC/DC600V●栓形ヒューズは工場設備の保護用として使用します。●サイズ…55×32×75mm●梱包サイズ:140×34×80●梱包重量105g

商品コード：

4518340623750

●URZ　Series　Multimeter　Fuses●入数：1個●定格電流：440mA●定格電圧：1kV　ac/dc●ヒューズサイズ：10×35mm●直径：10mm●全長：35mm●シリーズ：URZ●RoHS適合状況：適合●コード番号：736-1428●こちらの商品は事業者様向け商品です。

商品コード：

2500100365859

●Littelfuse　239シリーズSlo-Bloヒューズ5x20mm●Littelfuse製のタイムラグヒューズのプロフェッショナル239シリーズは、信頼性の高い性能とコスト効率の高い回路保護を実現し、幅広い用途の要件に対応します。●特長：さまざまな定格電流のタイプを用意●RoHS対応●鉛フリー●入数：1袋（10個入）●定格電流：2A●定格電圧：250V　ac●溶断速度：T●ヒューズサイズ：5×20mm●直径：5mm●全長：20mm●本体材質：ガラス●遮断容量最大電圧　R：100　A●動作温度　Min：-55°C●RoHS適合状況：該当なし●コード番号：523-4703●こちらの商品は事業者様向け商品です。

商品コード：

2500100800138

型番…NF32-CVF●極数…2極●定格電流…30A●定格絶縁電圧…440V●サイズ…36×65×140mm●フレーム30用●梱包サイズ:104×75×44●梱包重量212g

商品コード：

4550061671122

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…1A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:47×83×5●梱包重量4g

商品コード：

4550061993422

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…3A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:48×82×5●梱包重量4g

商品コード：

4550061993439

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…5A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:47×81×5●梱包重量4g

商品コード：

4550061993446

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…10A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:49×84×5●梱包重量4g

商品コード：

4550061993453

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…0.5A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:47×82×5●梱包重量4g

商品コード：

4550061993460

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…2A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:47×83×5●梱包重量6g

商品コード：

4550061993477

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…15A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:46×82×7●梱包重量4g

商品コード：

4550061993484

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…1A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:49×84×4●梱包重量2g

商品コード：

4550061994481

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…2A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:46×83×4●梱包重量2g

商品コード：

4550061994498

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…3A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:84×49×4●梱包重量10g

商品コード：

4550061994504

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…5A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:48×84×4●梱包重量2g

商品コード：

4550061994511

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…15A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:49×85×4●梱包重量2g

商品コード：

4550061994535

●定格電流…2A●電気的特性B種(普通溶断型)●2本価格●定格電圧…250V●梱包サイズ:50×80×10●梱包重量12g

商品コード：

4548745072471

●定格電流…5A●電気的特性B種(普通溶断型)●2本価格●定格電圧…250V●梱包サイズ:50×80×10●梱包重量12g

商品コード：

4548745072495

●定格電流…15A●電気的特性B種(普通溶断型)●2本価格●定格電圧…250V●梱包サイズ:50×80×10●梱包重量12g

商品コード：

4548745072518

●定格電流…20A●電気的特性B種(普通溶断型)●2本価格●定格電圧…250V●梱包サイズ:50×80×10●梱包重量12g

商品コード：

4548745072662

●直径…6.4mm●全長…30mm●電圧…250V●電流…2A●電気的特性（速動溶断型）●精密機器、制御用回路に。●3本価格●梱包サイズ:50×80×10●梱包重量3g

商品コード：

4548745216721

●直径…6.4mm●全長…30mm●電圧…250V●電流…3A●電気的特性（速動溶断型）●精密機器、制御用回路に。●3本価格●梱包サイズ:50×80×10●梱包重量3g

商品コード：

4548745216738

●直径…6.4mm●全長…30mm●電圧…250V●電流…4A●電気的特性（速動溶断型）●精密機器、制御用回路に。●3本価格●梱包サイズ:50×80×10●梱包重量3g

商品コード：

4548745216745

●直径…6.4mm●全長…30mm●電圧…250V●電流…5A●電気的特性（速動溶断型）●精密機器、制御用回路に。●3本価格●梱包サイズ:50×80×10●梱包重量3g

商品コード：

4548745216752

●直径…6.4mm●全長…30mm●電圧…250V●電流…10A●電気的特性（速動溶断型）●精密機器、制御用回路に。●3本価格●梱包サイズ:50×80×10●梱包重量3g

商品コード：

4548745216769

●直径…5.2mm●全長…20mm●電圧…125V●電流…1A●使用温度…－20～80℃●保管温度…－30～40℃●使用湿度…35～85％●保管湿度…35～85％●電気的特性(速動溶断型)●精密機器、制御用回路に。●3本価格●梱包サイズ:70×100×10●梱包重量11g

商品コード：

4548745216776

●直径…5.2mm●全長…20mm●電圧…125V●電流…2A●電気的特性(速動溶断型)●精密機器、制御用回路に。●3本価格●保管湿度…35～85％●使用温度…－20～80℃●使用湿度…35～85％●保管温度…－30～40℃●梱包サイズ:70×100×10●梱包重量11g

商品コード：

4548745216783

●直径…5.2mm●全長…20mm●電圧…125V●電流…3A●電気的特性(速動溶断型)●精密機器、制御用回路に。●3本価格●保管湿度…35～85％●使用温度…－20～80℃●使用湿度…35～85％●保管温度…－30～40℃●梱包サイズ:70×100×10●梱包重量11g

商品コード：

4548745217001
