圧着端子

●カラー…レッド●型式…1.25●単線(mm)…0.57～1.44●撚線(m㎡)…0.75～1.25●総重量…179g●耐熱温度…約75℃●入数は130個入りです。●ケース入り●絶縁ビニールタイプ●梱包サイズ:68×106×32●梱包重量179g

商品コード：

4518340761810

●カラー…ブルー●型式…2●単線(mm)…1.44～1.82●撚線(m㎡)…1.25～2.0●総重量…166g●耐熱温度…約75℃●入数は100個入りです。●ケース入り●絶縁ビニールタイプ●梱包サイズ:106×68×32●梱包重量167g

商品コード：

4518340761827

●カラー…イエロー●型式…5.5●単線(mm)…1.82～2.98●撚線(m㎡)…2.64～6.64●総重量…170g●耐熱温度…約75℃●入数は60個入りです。●ケース入り●絶縁ビニールタイプ●梱包サイズ:68×106×32●梱包重量172g

商品コード：

4518340761834

●カラー…レッド●型式…8●単線(mm)…2.89～3.65●撚線(m㎡)…6.64～10.52●重量…163g（1箱あたり）●耐熱温度…約75℃●入数は25個入りです。●ケース入り●絶縁ビニールタイプ●梱包サイズ:68×106×32●梱包重量157g

商品コード：

4518340761841

●全長…21mm●入数は200個入りです。●型式…1.25-3●単線(mm)…0.57～1.44●撚線(m㎡)…0.25～1.65●ケースの大きさ…100×70×33（H）mm●ケース入り●絶縁ビニールタイプ●梱包サイズ:71×107×32●梱包重量159g

商品コード：

4518340761858

●全長…21mm●入数は200個入りです。●型式…1.25-4●単線(mm)…0.57～1.44●撚線(m㎡)…0.25～1.65●ケースの大きさ…100×70×33（H)mm●ケース入り●絶縁ビニールタイプ○重量…159g（2010/1/60829）●梱包サイズ:68×106×31●梱包重量161g

商品コード：

4518340761865

●入数…170個●全長…23mm●型式…2-3●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●重量…167g（1箱あたり）●ケース入り●絶縁ビニールタイプ●梱包サイズ:68×106×32●梱包重量166g

商品コード：

4518340761872

●入数…150個●全長…23mm●型式…2-4●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●ケース入り●絶縁ビニールタイプ●重量…約150g（150個）●梱包サイズ:68×106×32●梱包重量152g

商品コード：

4518340761889

●入数…150個●全長…23mm●型式…2-5●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●ケース入り●絶縁ビニールタイプ○重量…152g（2010/1/60829）●梱包サイズ:68×105×32●梱包重量162g

商品コード：

4518340761896

●全長…23.7mm●撚線抱合範囲…0.75～1.25m㎡●入数は80個入りです。●色…レッド●重量…111g(1パック)●ケース入り●絶縁ナイロン●メス側●梱包サイズ:68×105×32●梱包重量111g

商品コード：

4518340761902

●全長…23.7mm●撚線抱合範囲…1.25～2.0m㎡●入数は80個入りです。●色…ブルー●重量…112g（1箱あたり）●ケース入り●絶縁ナイロン●メス側●梱包サイズ:105×67×32●梱包重量112g

商品コード：

4518340761919

●全長…22mm●撚線抱合範囲…0.75～1.25m㎡●入数は60個入りです。●色…レッド●ケース入り●絶縁ナイロン●オス側●梱包サイズ:68×106×32●梱包重量94g

商品コード：

4518340761926

●全長…22mm●撚線抱合範囲…1.25～2.0m㎡●入数は60個入りです。●色…ブルー●重量…97g(1パック)●ケース入り●絶縁ナイロン●オス側●梱包サイズ:68×106×32●梱包重量157g

商品コード：

4518340761933

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…1.25●色…青●入数…100個●梱包サイズ:155×125×5●梱包重量28g

商品コード：

4518340983489

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…1.25●色…赤●入数…100個●梱包サイズ:160×125×5●梱包重量24g

商品コード：

4518340983496

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…1.25●色…黄●入数…100個●梱包サイズ:160×125×5●梱包重量23g

商品コード：

4518340983502

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…2●色…青●入数…100個●梱包サイズ:160×125×5●梱包重量29g

商品コード：

4518340983519

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…2●色…赤●入数…100個●梱包サイズ:160×130×5●梱包重量29g

商品コード：

4518340983533

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…2●色…黄●入数…100個●梱包サイズ:160×125×6●梱包重量29g

商品コード：

4518340983984

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…3.5●色…青●入数…100個●梱包サイズ:120×8×150●梱包重量47g

商品コード：

4518340984066

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…3.5●色…赤●入数…100個●梱包サイズ:130×6×155●梱包重量45g

商品コード：

4518340984080

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…3.5●色…黄●入数…100個●梱包サイズ:125×6×160●梱包重量60g

商品コード：

4518340984097

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…5.5●色…青●入数…100個●梱包サイズ:125×8×155●梱包重量54g

商品コード：

4518340984103

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…5.5●色…赤●入数…100個●梱包サイズ:125×8×155●梱包重量53g

商品コード：

4518340984110

●絶縁性はもちろん耐寒性にも優れた絶縁キャップ●型式(適合端子)…5.5●色…黄●入数…100個●梱包サイズ:130×8×160●梱包重量52g

商品コード：

4518340984158

●ケースサイズ…205×145×40(H)mm●セット内容…裸丸形圧着端子：R1.25-3（150個）裸丸形圧着端子：R1.25-3.5（100個）裸丸形圧着端子：R1.25-4（100個）裸丸形圧着端子：R2-4（70個）裸丸形圧着端子：R2-5（60個）裸丸形圧着端子：R2-6（40個）裸丸形圧着端子：R3.5-4（40個）裸丸形圧着端子：R3.5-5（40個）裸丸形圧着端子：R3.5-6（40個）圧着端子キャップ：1.25用・青（50個）圧着端子キャップ：1.25用・黄（50個）圧着端子キャップ：1.25用・赤（50個）圧着端子キャップ：2用・青（30個）圧着端子キャップ：2用・黄（30個）圧着端子キャップ：2用・赤（30個）圧着端子キャップ：3.5用・青（20個）圧着端子キャップ：3.5用・黄（20個）圧着端子キャップ：3.5用・赤（20個）●梱包サイズ:205×145×40●梱包重量776g

商品コード：

4518340985513

●ケースサイズ…205×145×40(H)mm●セット内容…型式：1.25（赤）（80個）型式：1.25（黄）（80個）型式：1.25（青）（80個）型式：2（赤）（50個）型式：2（黄）（50個）型式：2（青）（50個）型式：3.5（赤）（40個）型式：3.5（黄）（40個）型式：3.5（青）（40個）型式：5.5（赤）（30個）型式：5.5（黄）（30個）型式：5.5（青）（30個）●梱包サイズ:205×145×40●梱包重量389g

商品コード：

4518340985773

●銅線用圧着スリーブ(突合せ・重ね合わせ)●ケースサイズ…205×145×40(H)mm●セット内容…重ね合せ（P型）：R1.25（100個）重ね合せ（P型）：R2（80個）重ね合せ（P型）：R5.5（50個）重ね合せ（P型）：R8（40個）重ね合せ（P型）：R14（20個）重ね合せ（P型）：R22（10個）重ね合せ（P型）：R38（8個）重ね合せ（P型）：R60（6個）突合せ（B型）：R1.25（60個）突合せ（B型）：R2（50個）突合せ（B型）：R5.5（30個）突合せ（B型）：R8（15個）突合せ（B型）：R14（10個）突合せ（B型）：R22（6個）突合せ（B型）：R38（6個）突合せ（P型）：R60（4個）●梱包サイズ:205×145×40●梱包重量1320g

商品コード：

4518340985780

●銅線用圧着スリーブ(突合せ・重ね合わせ)●ケースサイズ…205×145×28(H)mm●セット内容…重ね合せ（P型）：R1.25（300個）重ね合せ（P型）：R2（200個）重ね合せ（P型）：R5.5（100個）重ね合せ（P型）：R8（60個）突合せ（B型）：R1.25（120個）突合せ（B型）：R2（80個）突合せ（B型）：R5.5（50個）突合せ（B型）：R8（20個）●梱包サイズ:205×145×28●梱包重量1050g

商品コード：

4518340985797

●ケースサイズ…205×145×40(H)mm●セット内容…絶縁丸形端子（赤）：R1.25-3（100個）絶縁丸形端子（赤）：R1.25-3.5（80個）絶縁丸形端子（赤）：R1.25-4（80個）絶縁丸形端子（青）：R2-4（70個）絶縁丸形端子（青）：R2-5（60個）絶縁丸形端子（青）：R2-6（40個）絶縁丸形端子（黄）：R3.5-4（40個）絶縁丸形端子（黄）：R3.5-5（40個）絶縁丸形端子（黄）：R3.5-8（30個）絶縁丸形端子（黄）：R5.5-5（30個）絶縁丸形端子（黄）：R5.5-6（30個）絶縁丸形端子（黄）：R5.5-8（20個）●梱包サイズ:205×145×40●梱包重量870g

商品コード：

4518340986237

●ケースサイズ…205×145×40(H)mm●セット内容…絶縁丸形端子（赤）：R1.25-3（130個）絶縁丸形端子（赤）：R1.25-3.5（100個）絶縁丸形端子（赤）：R1.25-4（100個）絶縁Y形端子（赤）：R1.25-3.5（100個）絶縁Y形端子（赤）：R1.25-V3.5（100個）絶縁丸形端子（青）：R2-4（100個）絶縁丸形端子（青）：R2-5（80個）絶縁丸形端子（青）：R2-6（60個）絶縁Y形端子（赤）：R1.25-4（80個）絶縁Y形端子（赤）：R1.25-5（80個）●梱包サイズ:205×145×40●梱包重量881g

商品コード：

4518340986268

●ケースサイズ…205×145×40(H)mm●セット内容…裸Y形圧着端子：R1.25-3（130個）裸Y形圧着端子：R1.25-3.5（130個）裸Y形圧着端子：R1.25-V3.5（130個）裸Y形圧着端子：R1.25-4（150個）裸Y形圧着端子：R2-3（150個）裸Y形圧着端子：R2-3.5（150個）裸Y形圧着端子：R2-4（150個）絶縁Y形圧着端子：R1.25-3（赤）（70個）絶縁Y形圧着端子：R1.25-3.5（赤）（60個）絶縁Y形圧着端子：R1.25-V3.5（赤）（60個）絶縁Y形圧着端子：R1.25-4（赤）（90個）絶縁Y形圧着端子：R2-3（青）（90個）絶縁Y形圧着端子：R2-3.5（80個）絶縁Y形圧着端子：R2-4（80個）●梱包サイズ:205×145×40●梱包重量1140g

商品コード：

4518340986275

●VDE　（3964）、UL　（E63093）、CSA　（49932-9）●圧着コンタクト　-　C　16-3丸形コネクタ●Amphenol　C　16-3丸形コネクタに使用する圧着コネクタです。●入数：1袋（25個入）●オス・メス：メス●コンタクトサイズ：1.6mm●ケーブルサイズ：26　→　20　AWG●端子方法：圧着●シリーズ：C　16-3,　Eco-Mate●併用可能製品：C16-3シリーズプラスチック製丸型コネクタ●コンタクトめっき：銀●コンタクト材質：真鍮●動作温度　Min：-40°C●動作温度　Max：+125°C●シリーズ番号：C　16　3●RoHS適合状況：適合●コード番号：240-8585●こちらの商品は事業者様向け商品です。

商品コード：

2500100020154

●吊り下げストラップ付樹脂ケース入り●外径/内径（φmm）：5.0/4.0●長さ（mm）：10.5●入数：1パック（20個入）●規格：JIS　C　2806●材質：無酸素銅管（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100020239

●吊り下げストラップ付樹脂ケース入り●外径/内径（φmm）：7.7/6.1●長さ（mm）：10.5●入数：1パック（10個入）●規格：JIS　C　2806●材質：無酸素銅管（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100020246

●JST　XHシリーズ圧着コンタクトとケーブルアセンブリ●圧着レセプタクルコンタクトとケーブルアセンブリは、XHシリーズの圧着コネクタハウジングとの併用向けです。●この圧着レセプタクルコンタクトは、スズめっきが施されたりん青銅製です。28-22　AWGのワイヤサイズ範囲に対応します。●品番　;　820-1548　820-1548　及び　;　820-1541　820-1541　は、XHシリーズ圧着ケーブルアセンブリで、一端が圧着レセプタクルコンタクトで終端されています。●;　820-1548　820-1548　は長さ150mmで、　;　820-1541　820-1541　は長さ300mmです。●入数：1袋（1000個入）●オス・メス：メス●併用可能製品：XHPコネクタハウジング●シリーズ：XH●最小ワイヤサイズmm2：0.08mm2●端子方法：圧着●コンタクトめっき：錫●最大ワイヤサイズAWG：22AWG●最大接触抵抗：10mΩ●動作温度　Min：-25°C●動作温度mAx：+85°C●RoHS適合状況：適合●コード番号：166-7449●こちらの商品は事業者様向け商品です。

商品コード：

2500100022011

●JST　XHシリーズ圧着コンタクトとケーブルアセンブリ●圧着レセプタクルコンタクトとケーブルアセンブリは、XHシリーズの圧着コネクタハウジングとの併用向けです。●この圧着レセプタクルコンタクトは、スズめっきが施されたりん青銅製です。28-22　AWGのワイヤサイズ範囲に対応します。●品番　;　820-1548　820-1548　及び　;　820-1541　820-1541　は、XHシリーズ圧着ケーブルアセンブリで、一端が圧着レセプタクルコンタクトで終端されています。●;　820-1548　820-1548　は長さ150mmで、　;　820-1541　820-1541　は長さ300mmです。●入数：1テープ（250個入）●オス・メス：メス●併用可能製品：XHコネクタハウジング●シリーズ：XH●最小ワイヤサイズmm2：0.08mm2●端子方法：圧着●コンタクトめっき：錫●コンタクト材質：リン酸銅●最大接触抵抗：20Ω●動作温度　Min：-25°C●動作温度mAx：85°C●RoHS適合状況：適合●コード番号：123-5947●こちらの商品は事業者様向け商品です。

商品コード：

2500100023438

●VTUB-2●全長：21.0mm●適合電線範囲：より線 1.04～2.63mm2●入数：10●こちらの商品は事業者様向け商品です。

商品コード：

2500100148438

●吊り下げストラップ付樹脂ケース入り●公称断面積（mm2）：1.25●d2（mm）：3.2●幅（mm）：5.8●長さ（mm）：15●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253156

●吊り下げストラップ付樹脂ケース入り●公称断面積（mm2）：1.25●d2（mm）：3.7●幅（mm）：5.8●長さ（mm）：16●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253163

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：1.25●d2（mm）：φ4.3●幅（mm）：6.8●長さ（mm）：13.9●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253187

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：2●d2（mm）：φ4.3●幅（mm）：8.5●長さ（mm）：16.5●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253194

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：2●d2（mm）：φ6.4●幅（mm）：12●長さ（mm）：21.5●入数：1パック（10個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253217

●Recognized　E　60389,　Certified　LR20812,　R9351092●JST　ZHシリーズコネクタ●ZHコネクタは非常に小さく、取り付け高さが5.6mm　（.220インチ）、厚さがわずか3.5mm　（.138インチ）しかありません。ハウジングのコンタクト保持ランスにより簡単に挿入でき、コンタクト中央の窪みによってポストとしっかり接続できます。●特長と利点：コンパクトな低プロファイルデザイン●ハウジングランス●信頼性の高いコンタクト構造●ZR圧接コネクタと互換●入数：1袋（100個入）●オス・メス：メス●併用可能製品：ZHコネクタハウジング●シリーズ：ZH●最小ワイヤサイズmm2：0.08mm2●端子方法：圧着●コンタクトめっき：錫●最大ワイヤサイズAWG：26AWG●最大接触抵抗：30mΩ●動作温度　Min：-25°C●動作温度mAx：+85°C●RoHS適合状況：適合●コード番号：373-4188●形態：連鎖カット●こちらの商品は事業者様向け商品です。

商品コード：

2500100541932

●GHシリーズ1.25mm電線対基板用コンタクト●JST　1.25mmピッチGH電線対基板コネクタ製品シリーズは、低挿入力のため、PDP、LCD、又はすべての小型電子装置に最適です。●電線対基板GH製品シリーズの設計には、コンタクトをはじめとするコネクタ部品に安全ロック機構が組み込まれています。●GHシリーズ電線対基板用コネクタのコンタクトは、ハウジングに正確に挿入されるとカチッという感触になる設計になっています。●;　820-1393　820-1393　は、両側にSSHL-002T-P0.2コンタクトを備えた150mmのロングケーブルアセンブリです。●;　820-1403　820-1403　は、両側にSSHL-002T-P0.2コンタクトを備えた300mmのロングケーブルアセンブリです。●1.25mm　GHシリーズハウジングについては、代表品番　;　752-1734　752-1734　を参照してください。●入数：1袋（10個入）●コネクタ　A：圧着コネクタ●コネクタ　B：圧着コネクタ●RoHS適合状況：適合●コード番号：820-1403●こちらの商品は事業者様向け商品です。

商品コード：

2500100589057

●JST　XHシリーズ圧着コンタクトとケーブルアセンブリ●圧着レセプタクルコンタクトとケーブルアセンブリは、XHシリーズの圧着コネクタハウジングとの併用向けです。●この圧着レセプタクルコンタクトは、スズめっきが施されたりん青銅製です。28-22　AWGのワイヤサイズ範囲に対応します。●品番　;　820-1548　820-1548　及び　;　820-1541　820-1541　は、XHシリーズ圧着ケーブルアセンブリで、一端が圧着レセプタクルコンタクトで終端されています。●;　820-1548　820-1548　は長さ150mmで、　;　820-1541　820-1541　は長さ300mmです。●入数：1袋（100個入）●オス・メス：メス●併用可能製品：XHコネクタハウジング●シリーズ：XH●最小ワイヤサイズmm2：0.08mm2●端子方法：圧着●コンタクトめっき：錫●最大ワイヤサイズAWG：22AWG●最大接触抵抗：10mΩ●動作温度　Min：-25°C●動作温度mAx：+85°C●RoHS適合状況：適合●コード番号：820-1529●こちらの商品は事業者様向け商品です。

商品コード：

2500100589064

●TE　Connectivity　PRO-CRIMPER　III手動圧着工具、PIDG　FASTON及びPLASTI-GRIP端子用●PRO-CRIMPER　III手動圧着工具フレーム（品番＜　278-9373'）　278-9373　とダイセット（品番＜　361-9590'）　361-9590　は、PIDG、PIDGファストン及びPLASTI-GRIP端子の圧着に使用します。●このPRO-CRIMPER　III手動圧着工具は調整可能なラチェットを備えているため、これだけで圧着の全工程が可能となるうえ、緊急ラチェットリリース機能を備えています。●この圧着工具及びダイで圧着できる対応端子：PIDG及びPLASTI-GRIP端子：赤色絶縁、ワイヤサイズ：22-16　AWG、最大ワイヤ径：3.56　PIDG及びPLASTI-GRIP端子：青色絶縁、ワイヤサイズ：16-14　AWG、最大ワイヤ径：4.32　PIDG及びPLASTI-GRIP端子：黄色絶縁、ワイヤサイズ：12-10　AWG、最大ワイヤ径：6.35　PIDGファストン端子：赤色絶縁、ワイヤサイズ：22-16　AWG、最大ワイヤ径：3.56　PIDGファストン端子：青色絶縁、ワイヤサイズ：16-14　AWG、最大ワイヤ径：4.32●クッションハンドル（両手操作も可能）　圧着に必要な握り圧が減る　ヘッドが傾斜しているので、手や手首を快適な位置に置いて操作可能　ラチェットリリース機構　交換可能なダイセット、別途注文要●入数：1個●シリーズ：PRO-CRIMPER　III●圧着工具種類：ラチェット●RoHS適合状況：該当なし●コード番号：849-114●こちらの商品は事業者様向け商品です。

商品コード：

2500100647603

●吊り下げストラップ付樹脂ケース入り●公称断面積（mm2）：2●d2（mm）：3.2●幅（mm）：5.9●長さ（mm）：15.8●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100783288

●JST　VLシリーズ圧着コンタクト及びケーブルアセンブリ●VLシリーズワイヤ対ワイヤ圧着コネクタハウジングに使用する圧着コンタクトとケーブルアセンブリです。●この圧着ピンとレセプタクルコンタクトは、スズめっきが施されたりん青銅製です。20　～　14　AWGのワイヤサイズに対応します。●品番　;　820-1119　820-1119　、　;　820-1113　820-1113　、　;　820-1122　820-1122　、及び　;　820-1125　820-1125　は、一方に圧着レセプタクル又は圧着ピンコンタクトが付いているVLシリーズ圧着ケーブルアセンブリです。●;　820-1119　820-1119　VLダブルエンドケーブルアセンブリ、ワイヤスタイルUL1015、メスコンタクト付き、長さ150mm　;　820-1113　820-1113　VLダブルエンドケーブルアセンブリ、ワイヤスタイルUL1015、メスコンタクト付き、長さ300mm　;　820-1122　820-1122　VLダブルエンドケーブルアセンブリ、ワイヤスタイルUL1015、オスコンタクト付き、長さ150mm　;　820-1125　820-1125　VLダブルエンドケーブルアセンブリ、ワイヤスタイルUL1015、オスコンタクト付き、長さ300mm●入数：1袋（100個入）●オス・メス：メス●併用可能製品：VLコネクタハウジング●シリーズ：VL●最小ワイヤサイズmm2：0.5mm2●端子方法：圧着●コンタクトめっき：錫●最大ワイヤサイズAWG：14AWG●最大接触抵抗：10mΩ●動作温度　Min：-25°C●動作温度mAx：+90°C●RoHS適合状況：適合●コード番号：512-9235●こちらの商品は事業者様向け商品です。

商品コード：

2500100783554

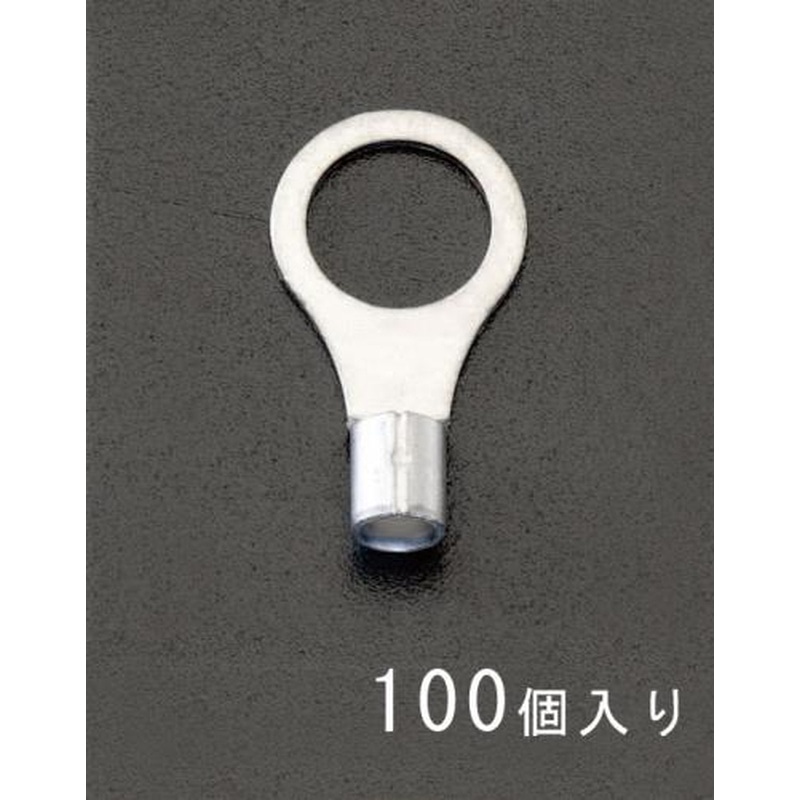

●材質…無酸素銅(電気すずメッキ)●型式…5.5-5S●単線(mm)…1.82～2.89●撚線(m㎡)…2.63～6.64●サイズ…φd2：5.3mm●入数は100個入りです。●梱包サイズ:52×68×28●梱包重量150g

商品コード：

4548745195927
