圧着端子

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…70●撚線…60.57～76.28m㎡●入数は50個入りです。●全長(mm)…19.0●梱包サイズ:80×105×67●梱包重量820g

商品コード：

4548745198676

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…80●撚線…76.28～96.3m㎡●入数は50個入りです。●全長(mm)…19.5●梱包サイズ:80×105×67●梱包重量1110g

商品コード：

4548745198683

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…100●撚線…96.3～117.2m㎡●入数は50個入りです。●全長(mm)…20.0●梱包サイズ:87×128×74●梱包重量1460g

商品コード：

4548745198690

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…150●撚線…117.2～152.05m㎡●入数は20個入りです。●全長(mm)…27.0●梱包サイズ:87×128×74●梱包重量1180g

商品コード：

4548745198706

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…180●撚線…152.05～192.6m㎡●入数は10個入りです。●全長(mm)…28.5●梱包サイズ:80×105×67●梱包重量750g

商品コード：

4548745198713

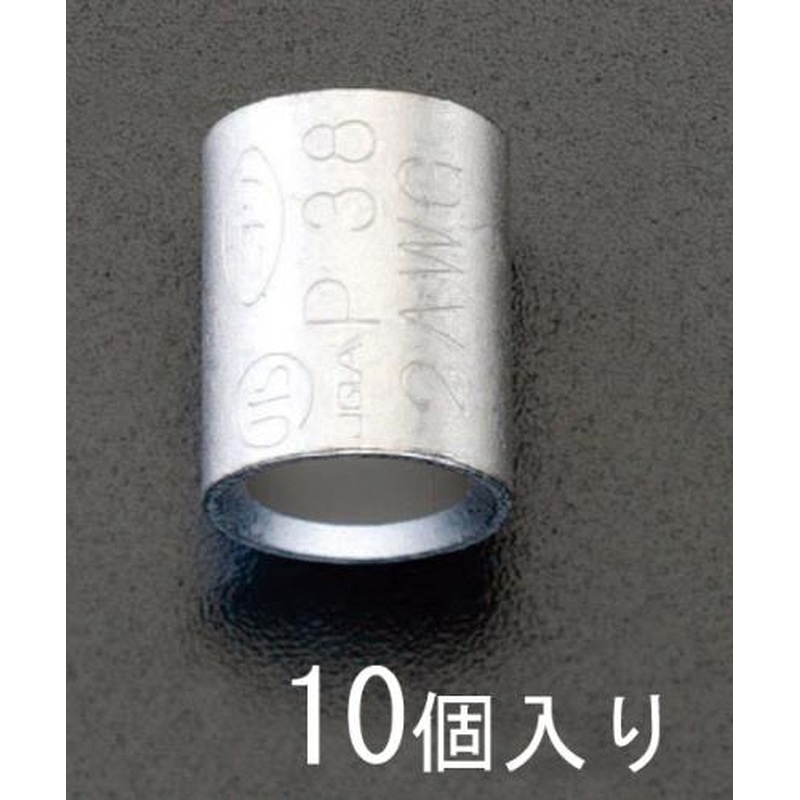

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…200●撚線…192.6～242.27m㎡●入数は10個入りです。●全長(mm)…32.0●梱包サイズ:80×105×67●梱包重量1040g

商品コード：

4548745198720

●材質…無酸素銅(電気すずメッキ)●重ね合せ用●型式…325●撚線…242.27～325m㎡●入数は5個入りです。●全長(mm)…37.0●梱包サイズ:80×105×67●梱包重量750g

商品コード：

4548745198737

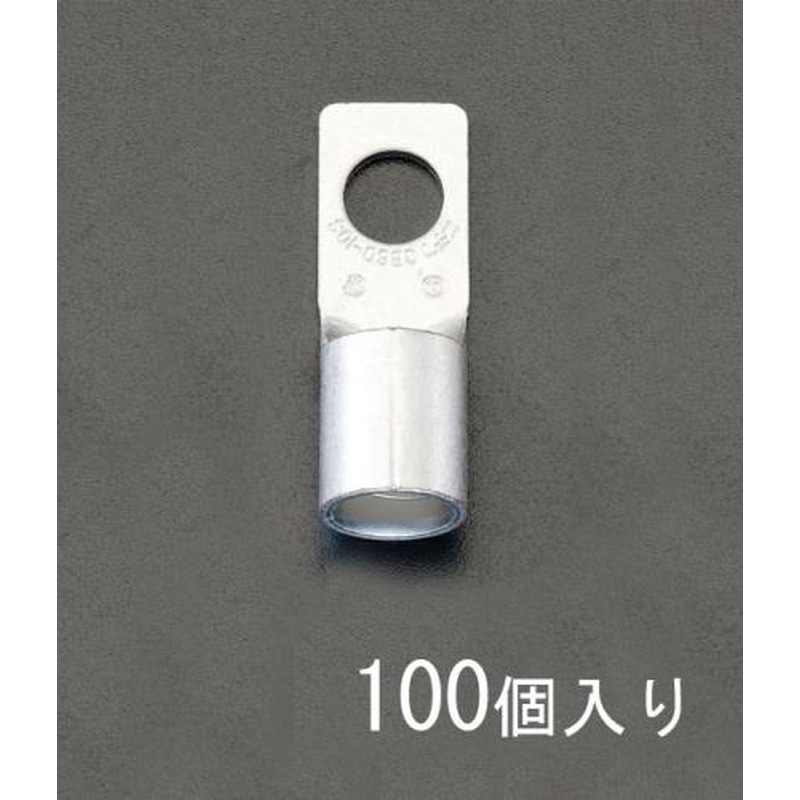

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は100個入りです。●型式…38-5S●撚線(m㎡)…26.66～42.42●梱包サイズ:89×128×77●梱包重量1240g

商品コード：

4548745198812

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は100個入りです。●型式…38-6S●撚線(m㎡)…26.66～42.42●梱包サイズ:89×128×77●梱包重量1280g

商品コード：

4548745198829

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は100個入りです。●型式…60-8●撚線(m㎡)…42.42～60.57●梱包サイズ:107×137×87●梱包重量2260g

商品コード：

4548745198836

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は100個入りです。●型式…60-10S●撚線(m㎡)…42.42～60.57●梱包サイズ:107×137×87●梱包重量2260g

商品コード：

4548745198843

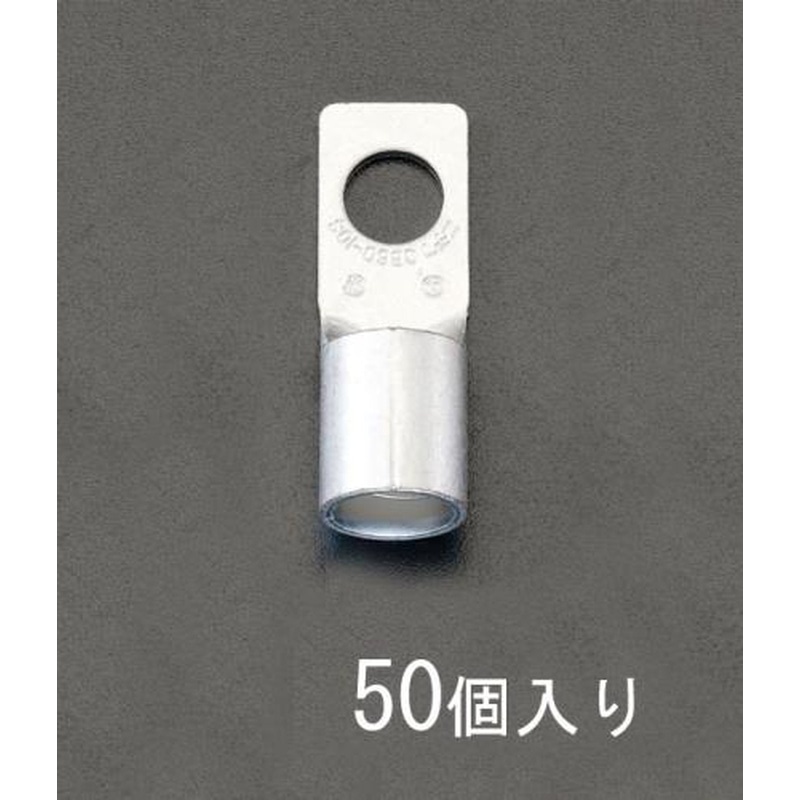

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は50個入りです。●型式…80-8●撚線(m㎡)…76.28～96.3●梱包サイズ:107×137×87●梱包重量1870g

商品コード：

4548745198850

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は50個入りです。●型式…80-10●撚線(m㎡)…76.28～96.3●梱包サイズ:107×137×87●梱包重量1870g

商品コード：

4548745198867

●材質…無酸素銅(電気すずメッキ)●低圧開閉器用●入数は50個入りです。●型式…100-8●撚線(m㎡)…96.3～117.2●梱包サイズ:107×137×87●梱包重量2090g

商品コード：

4548745198874

●材質…無酸素銅(電気すずメッキ)●突き合せ用●型式…1.25●撚線…0.25～1.65m㎡●入数は100個入りです。●全長(mm)…15.0●重量…91g（1パック）●梱包サイズ:52×47×26●梱包重量100g

商品コード：

4548745198966

●材質…無酸素銅(電気すずメッキ)●突き合せ用●型式…2●撚線…1.04～2.63m㎡●入数は100個入りです。●全長(mm)…15.0●梱包サイズ:52×47×26●梱包重量130g

商品コード：

4548745198973

●材質…無酸素銅(電気すずメッキ)●突き合せ用●型式…5.5●撚線…2.63～6.64m㎡●入数は100個入りです。●全長(mm)…15.0●梱包サイズ:52×68×28●梱包重量205g

商品コード：

4548745198980

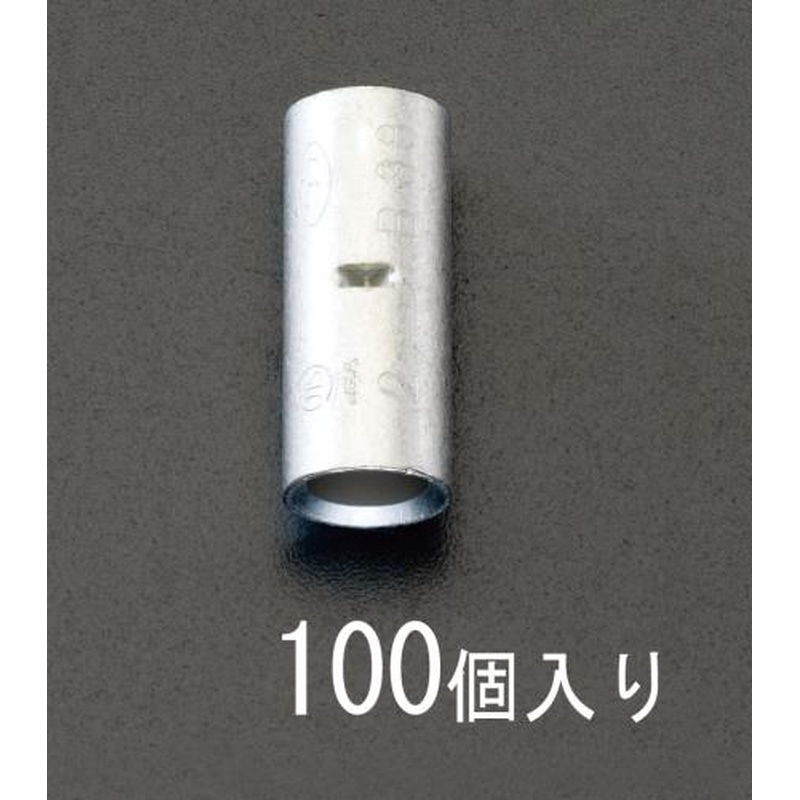

●材質…無酸素銅(電気すずメッキ)●突き合せ用●型式…8●撚線…6.64～10.52m㎡●入数は100個入りです。●全長(mm)…21.0●梱包サイズ:69×86×45●梱包重量430g

商品コード：

4548745198997

●材質…無酸素銅(電気すずメッキ)●突き合せ用●型式…14●撚線…10.52～16.78m㎡●入数は100個入りです。●全長(mm)…26.0●重量…785g（1箱あたり）●梱包サイズ:68×86×55●梱包重量830g

商品コード：

4548745199000

●材質…無酸素銅(電気すずメッキ)●突き合せ用●型式…22●撚線…16.78～26.66m㎡●入数は100個入りです。●全長(mm)…29.0●梱包サイズ:80×105×67●梱包重量1370g

商品コード：

4548745199017

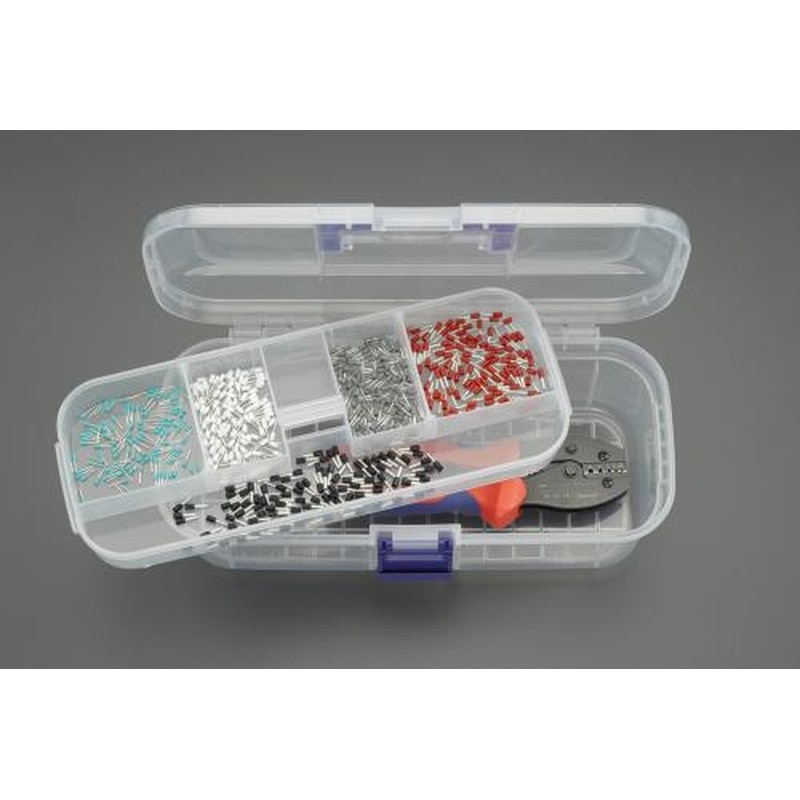

●圧着ペンチ(フェルール端子用)220mm付●ケースサイズ…347×167×119(H)mm●〈端子仕様〉●ターコイズ…適合電線径：0.34m㎡先端サイズ：φ0.8×8mm全長：12.5mm入数：100個●ホワイト…適合電線径：0.5m㎡先端サイズ：φ1.1×8mm全長：13.5mm入数：100個●グレー…適合電線径：0.75m㎡先端サイズ：φ1.3×8mm全長：14mm入数：100個●レッド…適合電線径：1.0m㎡先端サイズ：φ1.5×8mm全長：14.5mm入数：100個●ブラック…適合電線径：1.5m㎡先端サイズ：φ1.8×8mm全長：14.5mm入数：100個●梱包サイズ:350×162×120●梱包重量1100g

商品コード：

4548745261370

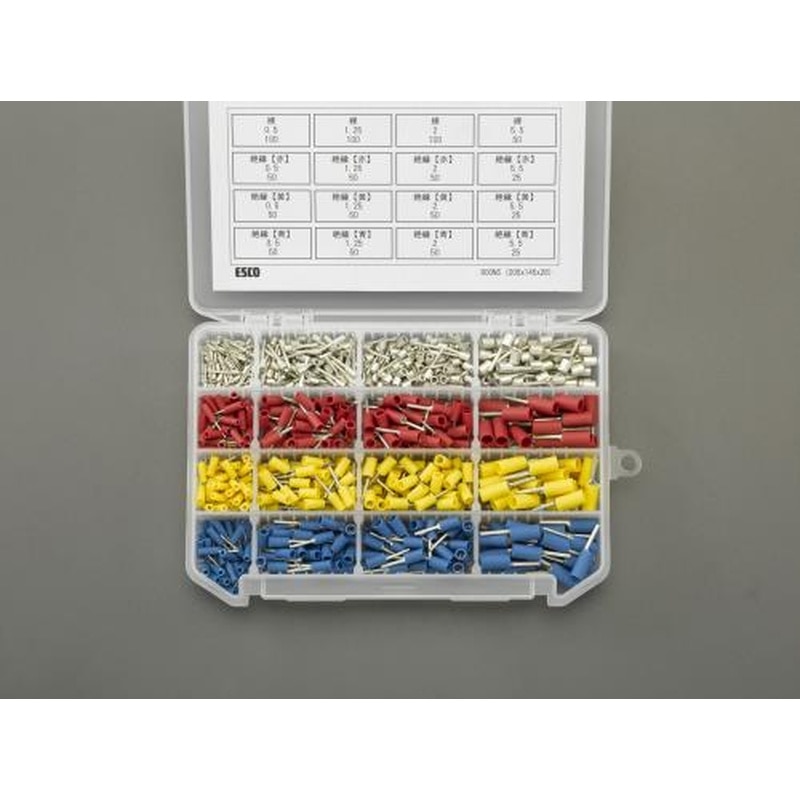

●〈圧着端子内容〉…裸棒状：0.5×100個裸棒状：1.25×100個裸棒状：2×100個裸棒状：5.5×50個絶縁棒状(赤)：0.5×50個絶縁棒状(赤)：1.25×50個絶縁棒状(赤)：2×50個絶縁棒状(赤)：5.5×25個絶縁棒状(青)：0.5×50個絶縁棒状(青)：1.25×50個絶縁棒状(青)：2×50個絶縁棒状(青)：5.5×25個絶縁棒状(黄)：0.5×50個絶縁棒状(黄)：1.25×50個絶縁棒状(黄)：2×50個絶縁棒状(黄)：5.5×25個●ケースサイズ…205×145×28(H)mm●梱包サイズ:205×145×28●梱包重量722g

商品コード：

4548745302738

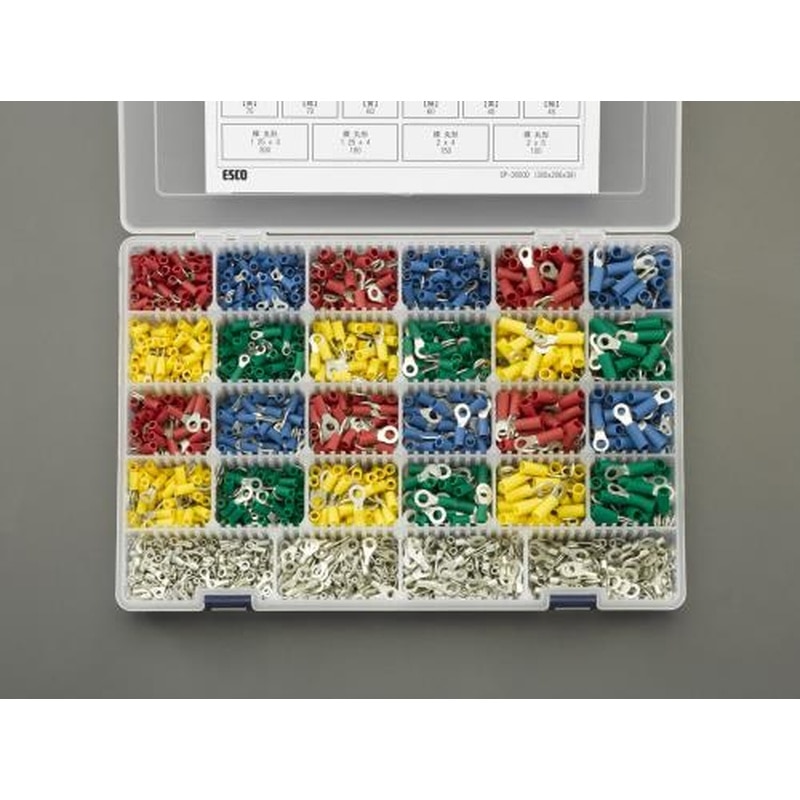

●〈圧着端子内容〉…裸丸形：1.25-3×300個裸丸形：1.25-4×180個裸丸形：2-4×150個裸丸形：2-5×100個絶縁丸形(赤)：1.25-3×90個絶縁丸形(赤)：1.25-4×70個絶縁丸形(赤)：2-4×60個絶縁丸形(赤)：2-5×60個絶縁丸形(赤)：3.5-4×40個絶縁丸形(赤)：3.5-5×40個絶縁丸形(青)：1.25-3×90個絶縁丸形(青)：1.25-4×70個絶縁丸形(青)：2-4×60個絶縁丸形(青)：2-5×60個絶縁丸形(青)：3.5-4×40個絶縁丸形(青)：3.5-5×40個絶縁丸形(黄)：1.25-3×90個絶縁丸形(黄)：1.25-4×70個絶縁丸形(黄)：2-4×60個絶縁丸形(黄)：2-5×60個絶縁丸形(黄)：3.5-4×40個絶縁丸形(黄)：3.5-5×40個絶縁丸形(緑)：1.25-3×90個絶縁丸形(緑)：1.25-4×70個絶縁丸形(緑)：2-4×60個絶縁丸形(緑)：2-5×60個絶縁丸形(緑)：3.5-4×40個絶縁丸形(緑)：3.5-5×40個●ケースサイズ…300×206×39(H)mm●梱包サイズ:300×206×39●梱包重量2190g

商品コード：

4548745304114

●<セット内容>…絶縁丸形（1-3.5S）：0.5～1.5×10絶縁丸形（1.25-4L）：0.5～1.5×10絶縁丸形（1-5）：0.5～1.5×5絶縁丸形（2-3.5S）：1.5～2.5×10絶縁丸形（2-4L）：1.5～2.5×10絶縁丸形（2-5L）：1.5～2.5×5絶縁丸形：4.0～6.0×5絶縁Y形：0.5～1.5×101.5～2.5×104.0～6.0×5絶縁スリーブ：0.5～1.5×101.5～2.5×104.0～6.0×5差込形接続端子（オス）：0.5～1.5×101.5～2.5×10差込形接続端子（メス）：0.5～1.5×101.5～2.5×10●結束バンド2.5×100mm(白)×252.5×140mm(青)×152.5×140mm(緑)×15●圧着ペンチ…228mm●ケースサイズ…235×106×40（H）mm●総重量…488g●梱包サイズ:111×253×40●梱包重量488g

商品コード：

4548745938050

●<セット内容>…絶縁丸型：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁Ｙ型：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁スリーブ：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁差込形（オス）：0.5～1.5m㎡×151.5～2.5m㎡×15絶縁差込形（メス）：0.5～1.5m㎡×151.5～2.5m㎡×15●ケースサイズ…135×85×30mm●梱包サイズ:92×137×30●梱包重量167g

商品コード：

4548745939163

●適合電線…最大φ4×2本●適合圧着端子…1.25-3（丸形端子）●入数…10個●定格電圧…AC/DC300V●全長…φ11.5×28mm●本体質量…約3g●テープ巻不要で、モーター・バルブ端子などのネジ止め端子の絶縁処理に●RoHS対応品●防水タイプではありません。●梱包サイズ:120×11×80●梱包重量23g

商品コード：

4548745948981

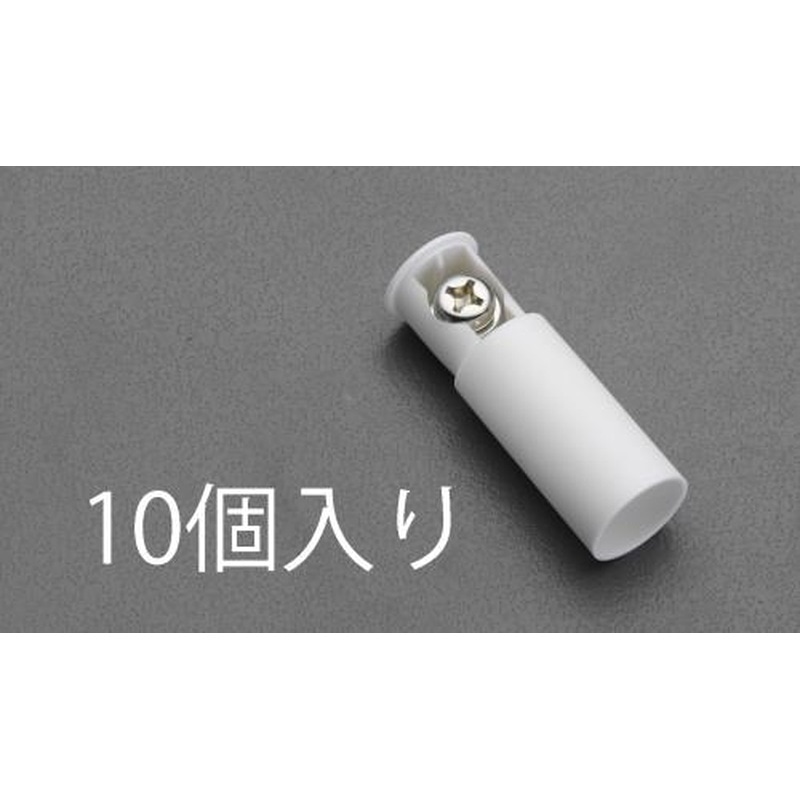

●適合電線…最大φ6×2本●適合圧着端子…3.5-5、5.5-5（丸形端子）●入数…10個●定格電圧…AC/DC300V●全長…φ15×35.5mm●本体質量…約6g●テープ巻不要で、モーター・バルブ端子などのネジ止め端子の絶縁処理に●RoHS対応品●防水タイプではありません。●梱包サイズ:120×21×80●梱包重量60g

商品コード：

4548745949001

●VHシリーズ圧着ハウジングについては、代表品番　;　762-0737　762-0737　を参照してください。●遊びのあるコンタクト用のJST品番BVH-41T-P1.1はデータシートに記載されていません。リールバージョンのSVH-41T-P1.1のみが記載されています。●JST　VHシリーズ圧着コンタクト●JSTのVHシリーズ電線対基板、3.96mmピッチ、スルーホールコネクタは信号、電源、出力回路の用途に適しています。●VHシリーズ電線対基板、3.96mmピッチ、スルーホールコネクタは、小型ながら大容量で、コンタクトとマウントの接触保持が確実です。●品番　;　762-0698　762-0698：ワイヤサイズ20-16　AWG　（0.5→1.25mm2）ルーズ圧着コンタクト　品番　;　762-0692　762-0692：ワイヤサイズ20-16　AWG　（0.5→1.25mm2）リール圧着コンタクト　品番　;　762-0702　762-0702：ワイヤサイズ20-18　AWG　（0.33→0.83mm2）リール圧着コンタクト●入数：1袋（50個入）●オス・メス：メス●併用可能製品：NV　/VHコネクタハウジング●シリーズ：NV,VH●最小ワイヤサイズmm2：0.5mm2●端子方法：圧着●コンタクトめっき：錫●最大ワイヤサイズAWG：16AWG●最大接触抵抗：10mΩ●動作温度　Min：-25°C●動作温度mAx：+85°C●RoHS適合状況：適合●コード番号：762-0698●こちらの商品は事業者様向け商品です。

商品コード：

2500100365873

●軟質塩化ビニル製の絶縁キャップです。●切断面が端子側に来るよう装着して下さい。●色：黒●適合端子：60mm2用●入数：1パック（5個入）●材質：PVC●定格電圧：600V●最高使用温度：60℃●仕様：JSIA規格品（日本配電盤工業会規格）●こちらの商品は事業者様向け商品です。

商品コード：

2500100714459

●軟質塩化ビニル製の絶縁キャップです。●切断面が端子側に来るよう装着して下さい。●色：赤●適合端子：60mm2用●入数：1パック（5個入）●材質：PVC●定格電圧：600V●最高使用温度：60℃●仕様：JSIA規格品（日本配電盤工業会規格）●こちらの商品は事業者様向け商品です。

商品コード：

2500100714466

●V1.25-B3A●全長：20.0mm●適合電線範囲：より線 0.25～1.65mm2●入数：10●カラー：レッド●こちらの商品は事業者様向け商品です。

商品コード：

2500100757388

●RoHS適合品です。●電線抱合範囲：単線（mm）：0.57～1.44撚線（mm2）：0.25～1.65AWG：22-16●こちらの商品は事業者様向け商品です。

商品コード：

2500100803634

●カラー…イエロー●適用電線…2.08m㎡●先端サイズ…φ2.05×8mm●カラー部内径…3.6mm●全長…14.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:85×74×13●梱包重量14g

商品コード：

4550061245019

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×8mm●カラー部内径…4.2mm●全長…15.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:73×79×12●梱包重量24g

商品コード：

4550061245026

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×10mm●カラー部内径…4.2mm●全長…17.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:104×72×13●梱包重量18g

商品コード：

4550061245033

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×12mm●カラー部内径…4.2mm●全長…19.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:107×72×14●梱包重量30g

商品コード：

4550061245040

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×18mm●カラー部内径…4.2mm●全長…25.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:102×68×14●梱包重量36g

商品コード：

4550061245057

●カラー…グレー●適用電線…4.0m㎡●先端サイズ…φ2.9×10mm●カラー部内径…4.8mm●全長…17.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:94×118×14●梱包重量34g

商品コード：

4550061245064

●カラー…グレー●適用電線…4.0m㎡●先端サイズ…φ2.9×12mm●カラー部内径…4.8mm●全長…20.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:110×107×23●梱包重量42g

商品コード：

4550061245071

●カラー…グレー●適用電線…4.0m㎡●先端サイズ…φ2.9×18mm●カラー部内径…4.8mm●全長…26.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:115×112×16●梱包重量52g

商品コード：

4550061245088

●カラー…イエロー●適用電線…6.0m㎡●先端サイズ…φ3.6×12mm●カラー部内径…6.2mm●全長…20.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:113×239×19●梱包重量40g

商品コード：

4550061245095

●カラー…イエロー●適用電線…6.0m㎡●先端サイズ…φ3.6×18mm●カラー部内径…6.2mm●全長…26.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:114×116×20●梱包重量62g

商品コード：

4550061245170

●カラー…レッド●適用電線…10.0m㎡●先端サイズ…φ4.6×12mm●カラー部内径…7.5mm●全長…21.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:114×111×28●梱包重量64g

商品コード：

4550061245187

●カラー…レッド●適用電線…10.0m㎡●先端サイズ…φ4.6×18mm●カラー部内径…7.5mm●全長…27.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:123×111×30●梱包重量78g

商品コード：

4550061245194

●カラー…ブルー●適用電線…16m㎡●先端サイズ…φ6.0×12mm●カラー部内径…8.8mm●全長…23.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:124×114×29●梱包重量86g

商品コード：

4550061245200

●カラー…ブルー●適用電線…16m㎡●先端サイズ…φ6.0×18mm●カラー部内径…8.8mm●全長…29.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:139×110×37

商品コード：

4550061245217

●カラー…イエロー●適用電線…25m㎡●先端サイズ…φ7.5×18mm●カラー部内径…11.0mm●全長…31.0mm●入数…50個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:127×114×35●梱包重量78g

商品コード：

4550061245224

●カラー…イエロー●適用電線…25m㎡●先端サイズ…φ7.5×22mm●カラー部内径…11.0mm●全長…35.0mm●入数…50個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:149×112×36●梱包重量86g

商品コード：

4550061245231

●カラー…ブルー●適用電線…50m㎡●先端サイズ…φ10.5×25mm●カラー部内径…15.0mm●全長…41.0mm●入数…25個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:104×147×34●梱包重量90g

商品コード：

4550061245248

●カラー…レッド●適用電線…35m㎡●先端サイズ…φ8.5×18mm●カラー部内径…12.5mm●全長…32.0mm●入数…50個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:106×150×32●梱包重量88g

商品コード：

4550061245255
