圧着端子

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:0.5~1.75mm2、22-16AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:7A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~4むき長さ(mm)9~11

商品コード：

2501300003732

サイズ：

幅110mm×高さ155mm×奥行10mm

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:1.0~3.0mm2、16-14AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:12A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~3むき長さ(mm)9~11組み合わせ本数4~8むき長さ(mm)10~12

商品コード：

2501300003749

サイズ：

幅110mm×高さ170mm×奥行20mm

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:2.5~6.0mm2、12-10AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:17A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~5、むき長さ10~12(mm)組み合わせ本数6~10、むき長さ11~13(mm)

商品コード：

2501300003756

サイズ：

幅110mm×高さ170mm×奥行25mm

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:4.0~9.0mm2、8AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:23A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~3、むき長さ(mm)10~12組み合わせ本数4~5、むき長さ(mm)12~14組み合わせ本数6~9、むき長さ(mm)14~16組み合わせ本数10~13、むき長さ(mm)16~18

商品コード：

2501300003763

サイズ：

幅110mm×高さ170mm×奥行30mm

【特長】●センターピン棒型端子です。●より線を単線化してインターホンやスイッチや差込型端子台の接続に最適です。●棒部が端子のセンターにあり器具にジャストフィットします。【仕様】●材質:端子/無酸素銅(電気すずメッキ)、絶縁体/ナイロン●定格電圧:300V●定格電流:17A●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●本体サイズ:(単位はmm)φF…1.1リットル記号…9.0L…25.0H…16.6D…φ3.6●電線抱合範囲:撚線…0.3~1.64mm2、AWG…22-16

商品コード：

2501300003770

サイズ：

幅110mm×高さ170mm×奥行10mm

【仕様】●φF:1.1●l:11.0●L:27.0/H:16.0/D:φ3.6電線縫合範囲●撚線mm2:0.3~1.65●AWG:22-16●標準色:透明

商品コード：

2501300003787

サイズ：

幅110mm×高さ170mm×奥行10mm

【特長】●電線接続用圧接形中継コネクターです。●コネクタを連結して多極としても使用可能●電線被覆むき不要。プライヤにて簡単接続●電線接続後の再利用は出来ません●屋外での使用は出来ません●単一コネクタでオス・メス接続可能【仕様】●定格電圧:100V●定格電流AWG24-AWG22(2A)、AWG20(3A)●使用温度範囲:-20℃~75℃●作業温度範囲:0℃~40℃●適用電線:軟銅電線、軟質塩化ビニル被ふく電線より線0.2mm2~0.5mm2AWG24-AWG20単線φ0.65mm最大被覆外径φ2.1mm●接続方法:電線被ふくむきは不要です●材質:ハウジング・カバー:ポリカーボネイドコンタクト:りん青銅(すずメッキ)●入数:20個●本体質量(約):1g

商品コード：

2501300003794

サイズ：

幅47mm×高さ22mm×奥行52mm

●圧着ペンチ(フェルール端子用)204mm付●ケースサイズ…347×167×119(H)mm●〈端子仕様〉●ターコイズ…適合電線径：0.34m㎡先端サイズ：φ0.8×8mm全長：12.5mm入数：100個●ホワイト…適合電線径：0.5m㎡先端サイズ：φ1.1×8mm全長：13.5mm入数：100個●グレー…適合電線径：0.75m㎡先端サイズ：φ1.3×8mm全長：14mm入数：100個●レッド…適合電線径：1.0m㎡先端サイズ：φ1.5×8mm全長：14.5mm入数：100個●ブラック…適合電線径：1.5m㎡先端サイズ：φ1.8×8mm全長：14.5mm入数：100個●梱包サイズ:350×162×120●梱包重量1040g

商品コード：

4548745270051

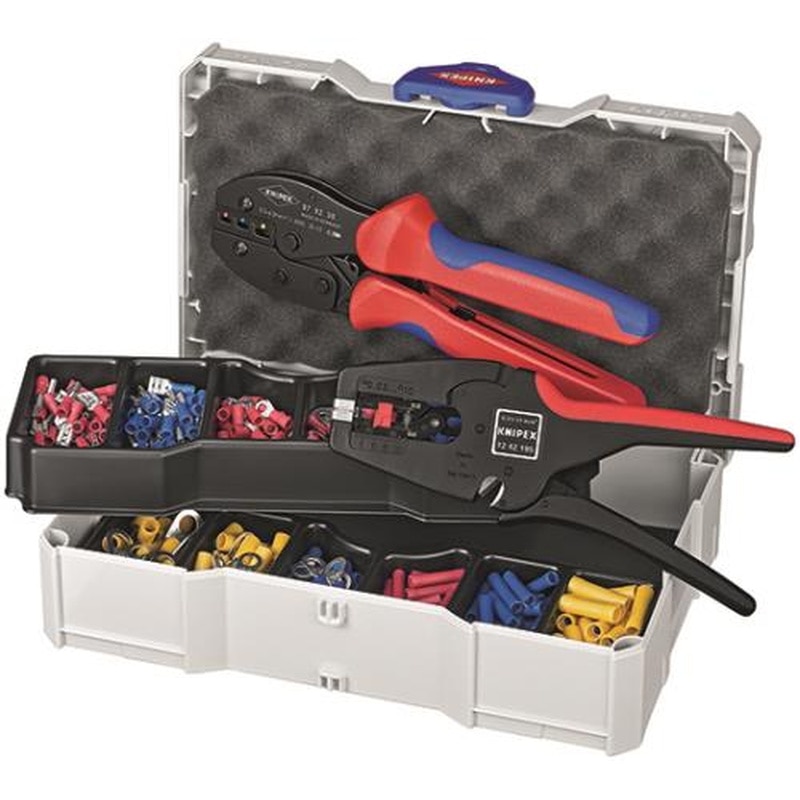

型番…979022●<セット内容>…圧着ペンチ（EA538KH-15）×1ワイヤーストリッパー（EA580MB-11）×1丸形絶縁圧着端子：φ4.0mm（0.5～1.0m㎡）×25φ4.0mm（1.5～2.5m㎡）×25φ5.0mm（0.5～1.0m㎡）×25φ5.0mm（1.5～2..5m㎡）×25φ5.0mm（4.0～6.0m㎡）×20φ6.0mm（1.5～2.5m㎡）×25φ8.0mm(4.0～6.0m㎡)×20絶縁中間接続子：0.5～1.0m㎡×251.5～2.5m㎡×254.0～6.0m㎡×20絶縁差込端子6.0×0.8m㎡（0.5～1.0m㎡）×2560.×0.5m㎡（1.5～2.5m㎡）×25●圧着ペンチ全長…220mm●ワイヤーストリッパー全長…195mm●総重量…1527g●ケースサイズ…265×170×70(Ｈ)mm●ケースは繋げて積み重ねることができます。●梱包サイズ:172×265×76●梱包重量1591g

商品コード：

4548745739022

●軟質塩化ビニル製の絶縁キャップです。●切断面が端子側に来るよう装着して下さい。●色：黒●適合端子：60mm2用●入数：1パック（5個入）●材質：PVC●定格電圧：600V●最高使用温度：60℃●仕様：JSIA規格品（日本配電盤工業会規格）●こちらの商品は事業者様向け商品です。

商品コード：

2500100714459

●軟質塩化ビニル製の絶縁キャップです。●切断面が端子側に来るよう装着して下さい。●色：赤●適合端子：60mm2用●入数：1パック（5個入）●材質：PVC●定格電圧：600V●最高使用温度：60℃●仕様：JSIA規格品（日本配電盤工業会規格）●こちらの商品は事業者様向け商品です。

商品コード：

2500100714466

●V1.25-B3A●全長：20.0mm●適合電線範囲：より線 0.25～1.65mm2●入数：10●カラー：レッド●こちらの商品は事業者様向け商品です。

商品コード：

2500100757388

●RoHS適合品です。●電線抱合範囲：単線（mm）：0.57～1.44撚線（mm2）：0.25～1.65AWG：22-16●こちらの商品は事業者様向け商品です。

商品コード：

2500100803634

型番…979010●<セット内容>…●180mm圧着ペンチ●200mmワイヤーストリッパー●フェルール端子0.5・0.75・1.0・1.5・2.5m㎡×各2004.0・6.0m㎡×各10010.0m㎡×50●ケース●総重量…1353g●<フェルール端子仕様>フェルール端子(カラー)：適合電線径：入数ホワイト・0.5m㎡・200ライトブルー・0.75m㎡・200レッド・1.0m㎡・200ブラック・1.5m㎡・200グレー・2.5m㎡・200グレー・4.0m㎡・100イエロー・6.0m㎡・100レッド・10.0m㎡・50●<圧着ペンチ仕様>全長(mm)：180クリンピング能力(m㎡)：0.08-10+16クリンピング能力(AWG)：28-5圧着段数：1重量(g)：405適用：4角クリンプ●<ワイヤーストリッパー仕様>能力…0.03～10.0m㎡全長…200mm皮むき長さ…3.0～18.0mmカッター付被覆に応じて切り込みの深さを調節できるため、導線を傷つけません●<ケース仕様>サイズ…265×170×70(H)mm頑丈なプラスチックケースコネクター用のトレイが6箇所付いた、積み重ね可能な2つのプラスチック製トレイ付連結された状態で開くので接続を外すことなく、簡単に素早く中身を取り出すことができます。●ケースは積重ねが可能です。

商品コード：

4518340149618

●メーカー…朝日電器(ELPA)●型番…NFP-60H●セット内容…塞ぎキャップ(室内用)､貫通スリーブ､シーリングプレート､塞ぎキャップ(室外用)●取付穴径…60mm●全長…177mm●スリーブ内径…58mm●スリーブ外径…60mm●適合壁厚…100~180mm●軟材質のためカッター等で簡単に切断でき､長さ調整が可能●不使用時の塞ぎキャップ付き●ツバ付き

商品コード：

4518340315822

●メーカー…朝日電器(ELPA)●型番…NFP-70H●セット内容…塞ぎキャップ(室内用)､貫通スリーブ､シーリングプレート､塞ぎキャップ(室外用)●取付穴径…70mm●全長…177mm●スリーブ内径…58mm●スリーブ外径…70mm●適合壁厚…100~180mm●軟材質のためカッター等で簡単に切断でき､長さ調整が可能●不使用時の塞ぎキャップ付き●ツバ付き

商品コード：

4518340315846

●<セット内容>カラー:適合電線径､スリーブ長…白:0.5m㎡､8mm白:0.5m㎡､10mmグレー:0.75m㎡､8mmグレー:0.75m㎡､10mm赤:1.0m㎡､8mm赤:1.0m㎡､10mm黒:1.5m㎡､8mm黒:1.5m㎡､10mm青:2.5m㎡､8mm青:2.5m㎡､10mm●ケースサイズ…205×145×40mm●総重量…309g(ケース含む)●入数…各種100個入り

商品コード：

4518340341913

●型式…1.25-16●抱合範囲（単線)mm…-●抱合範囲（撚線）…0.3～1.65m㎡AWG22-16●入数…5個●寸法…φF：1.9mml：16.0mmL：27.5mmH：10.0mmφD：4.1mm●材質…端子部：無酸素銅（電気すずめっき）、絶縁体：ポリカーボネート●梱包サイズ:46×52×12●梱包重量10g

商品コード：

4550061702482

●型式…1.25-9T●抱合範囲（撚線）…0.3～1.65m㎡AWG22-16●入数…10個●寸法…φF：1.1mml：9.0mmL：25.0mmH：16.0mmD：φ3.6●材質…ポリ塩化ビニル●梱包サイズ:46×53×12●梱包重量12g

商品コード：

4550061702505

●型式…1.25-11T●抱合範囲（撚線）…0.3～1.65AWG22-16●入数…5個●寸法…φF：1.1mml：11.0mmL：27.0mmH：16.0mmD：φ3.6●材質…ポリ塩化ビニル●梱包サイズ:46×52×12●梱包重量8g

商品コード：

4550061702512

●材質…無酸素銅（電気すずめっき）●型式…0.75-3●抱合範囲（単線)mm…－●抱合範囲（撚線)mm2…0.3～0.75●入数…20個●サイズ…φd2：3.2mm●梱包サイズ:46×52×12●梱包重量10g

商品コード：

4550061702529

●材質…無酸素銅（電気すずめっき）●型式…0.75-3.5●抱合範囲（単線)mm…－●抱合範囲（撚線)mm2…0.3～0.75●入数…20個●サイズ…φd2：3.7mm●梱包サイズ:46×51×12●梱包重量10g

商品コード：

4550061702536

●材質…無酸素銅（電気すずめっき）●型式…1.25-4S●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：4.3mm●梱包サイズ:46×53×12●梱包重量14g

商品コード：

4550061703243

●材質…無酸素銅（電気すずめっき）●型式…1.25-4M●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：4.3mm●梱包サイズ:46×52×12●梱包重量16g

商品コード：

4550061703250

●材質…無酸素銅（電気すずめっき）●型式…1.25-3.5S●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：3.7mm●梱包サイズ:46×52×12●梱包重量14g

商品コード：

4550061703267

●材質…無酸素銅（電気すずめっき）●型式…1.25-3.5●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：3.7mm●梱包サイズ:46×53×12●梱包重量16g

商品コード：

4550061703274

●材質…無酸素銅（電気すずめっき）●型式…1.25-4●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：4.3mm●梱包サイズ:46×53×12●梱包重量14g

商品コード：

4550061703281

●材質…無酸素銅（電気すずめっき）●型式…0.75-4●抱合範囲（単線)mm…－●抱合範囲（撚線)mm2…0.3～0.75●入数…20個●サイズ…φd2：4.3mm●梱包サイズ:47×51×12●梱包重量10g

商品コード：

4550061703298

●材質…無酸素銅（電気すずめっき）●型式…1.25-3●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：3.2mm●梱包サイズ:46×52×12●梱包重量14g

商品コード：

4550061703304

●材質…無酸素銅（電気すずめっき）●型式…3.5-4●抱合範囲（単線)mm…1.82～2.4●抱合範囲（撚線)mm2…2.63～4.6●入数…10個●サイズ…φd2：4.3mm●梱包サイズ:53×46×12●梱包重量16g

商品コード：

4550061703342

●材質…無酸素銅（電気すずめっき）●型式…3.5-6●抱合範囲（単線)mm…1.82～2.4●抱合範囲（撚線)mm2…2.63～4.6●入数…10個●サイズ…φd2：6.4mm●梱包サイズ:46×52×12●梱包重量18g

商品コード：

4550061703359

●材質…無酸素銅（電気すずめっき）●型式…2-10●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…10個●サイズ…φd2：10.5mm●梱包サイズ:47×52×12●梱包重量18g

商品コード：

4550061703366

●材質…無酸素銅（電気すずめっき）●型式…5.5-3.5N●抱合範囲（単線)mm…1.82～2.89●抱合範囲（撚線)mm2…2.63～6.64●入数…10個●サイズ…φd2：3.7mm●梱包サイズ:46×51×12●梱包重量18g

商品コード：

4550061703373

●材質…無酸素銅（電気すずめっき）●型式…2-3●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…20個●サイズ…φd2：3.2mm●梱包サイズ:46×52×12●梱包重量18g

商品コード：

4550061704028

●材質…無酸素銅（電気すずめっき）●型式…1.25-5●抱合範囲（単線)mm…0.57～1.44●抱合範囲（撚線)mm2…0.25～1.65●入数…20個●サイズ…φd2：5.3mm●梱包サイズ:46×52×12●梱包重量16g

商品コード：

4550061704035

●材質…無酸素銅（電気すずめっき）●型式…2-4S●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…20個●サイズ…φd2：4.3mm●梱包サイズ:46×51×12●梱包重量18g

商品コード：

4550061704042

●材質…無酸素銅（電気すずめっき）●型式…2-3.5●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…20個●サイズ…φd2：3.7mm●梱包サイズ:46×52×12●梱包重量18g

商品コード：

4550061704059

●材質…無酸素銅（電気すずめっき）●型式…2-4●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…20個●サイズ…φd2：4.3mm●梱包サイズ:47×52×12●梱包重量22g

商品コード：

4550061704066

●材質…無酸素銅（電気すずめっき）●型式…2-5●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…20個●サイズ…φd2：5.3mm●梱包サイズ:51×46×12●梱包重量22g

商品コード：

4550061704073

●材質…無酸素銅（電気すずめっき）●型式…2-6●抱合範囲（単線)mm…1.14～1.82●抱合範囲（撚線)mm2…1.04～2.63●入数…10個●サイズ…φd2：6.4mm●梱包サイズ:46×52×12●梱包重量16g

商品コード：

4550061704080

●材質…無酸素銅（電気すずめっき）●型式…5.5-6●抱合範囲（単線)mm…1.82～2.89●抱合範囲（撚線)mm2…2.63～6.64●入数…10個●サイズ…φd2：6.4mm●梱包サイズ:46×53×12●梱包重量24g

商品コード：

4550061704097

●材質…無酸素銅（電気すずめっき）●型式…5.5-8●抱合範囲（単線)mm…1.82～2.89●抱合範囲（撚線)mm2…2.63～6.64●入数…5個●サイズ…φd2：8.4mm●梱包サイズ:46×52×12●梱包重量18g

商品コード：

4550061704103

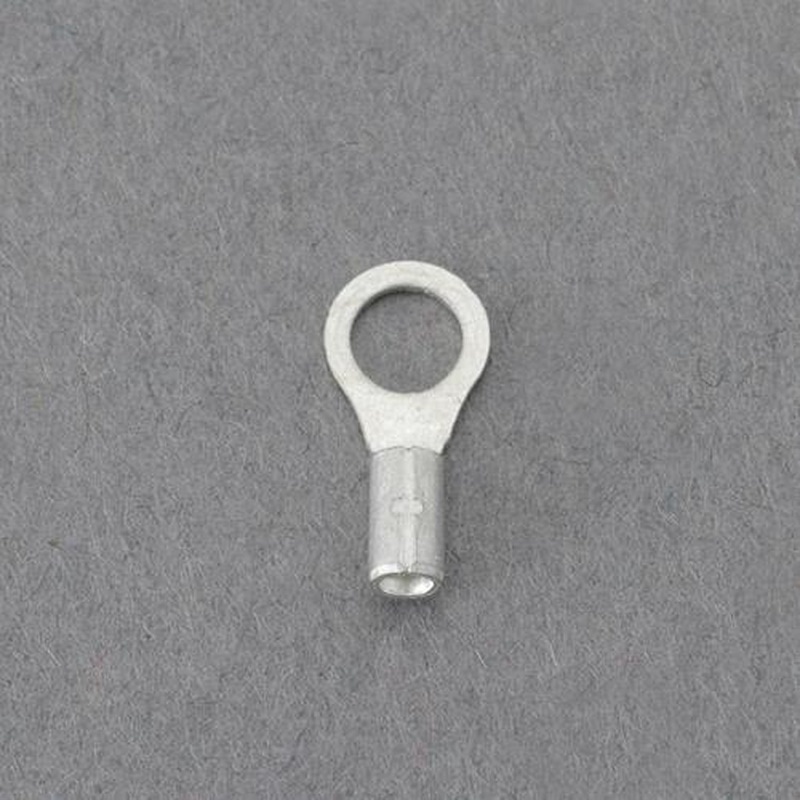

●材質…無酸素銅（電気すずめっき）●型式…5.5-10●抱合範囲（単線)mm…1.82～2.89●抱合範囲（撚線)mm2…2.63～6.64●入数…5個●サイズ…φd2：10.5mm●梱包サイズ:46×52×12●梱包重量16g

商品コード：

4550061704110

●材質…無酸素銅（電気すずめっき）●型式…5.5-12●抱合範囲（単線)mm…1.82～2.89●抱合範囲（撚線)mm2…2.63～6.64●入数…5個●サイズ…φd2：13.0mm●梱包サイズ:46×51×12●梱包重量20g

商品コード：

4550061704127

●材質…無酸素銅（電気すずめっき）●型式…8-5S●抱合範囲（単線)mm…2.89～3.65●抱合範囲（撚線)mm2…6.64～10.52●入数…5個●サイズ…φd2：5.3mm●梱包サイズ:46×52×12●梱包重量18g

商品コード：

4550061704134

●材質…無酸素銅（電気すずめっき）●型式…8-5●抱合範囲（単線)mm…2.89～3.65●抱合範囲（撚線)mm2…6.64～10.52●入数…5個●サイズ…φd2：5.3mm●梱包サイズ:47×52×12●梱包重量20g

商品コード：

4550061704141

●材質…無酸素銅（電気すずめっき）●型式…8-6S●抱合範囲（単線)mm…2.89～3.65●抱合範囲（撚線)mm2…6.64～10.52●入数…5個●サイズ…φd2：6.4mm●梱包サイズ:47×52×12●梱包重量18g

商品コード：

4550061704158

●型式…60●全長(mm)…36.0●撚線…42.42～60.57m㎡●入数…2個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×53×22●梱包重量58g

商品コード：

4550061704639

●型式…1.25●全長(mm)…8.0●撚線…0.25～1.65m㎡●入数…15個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×52×12●梱包重量10g

商品コード：

4550061704646

●型式…2●全長(mm)…8.0●撚線…1.04～2.63m㎡●入数…15個●材質…無酸素銅管（電気すずめっき）●梱包サイズ:46×52×12●梱包重量14g

商品コード：

4550061704653
