圧着端子

●JST　XHシリーズ圧着コンタクトとケーブルアセンブリ●圧着レセプタクルコンタクトとケーブルアセンブリは、XHシリーズの圧着コネクタハウジングとの併用向けです。●この圧着レセプタクルコンタクトは、スズめっきが施されたりん青銅製です。28-22　AWGのワイヤサイズ範囲に対応します。●品番　;　820-1548　820-1548　及び　;　820-1541　820-1541　は、XHシリーズ圧着ケーブルアセンブリで、一端が圧着レセプタクルコンタクトで終端されています。●;　820-1548　820-1548　は長さ150mmで、　;　820-1541　820-1541　は長さ300mmです。●入数：1テープ（250個入）●オス・メス：メス●併用可能製品：XHコネクタハウジング●シリーズ：XH●最小ワイヤサイズmm2：0.08mm2●端子方法：圧着●コンタクトめっき：錫●コンタクト材質：リン酸銅●最大接触抵抗：20Ω●動作温度　Min：-25°C●動作温度mAx：85°C●RoHS適合状況：適合●コード番号：123-5947●こちらの商品は事業者様向け商品です。

商品コード：

2500100023438

●吊り下げストラップ付樹脂ケース入り●色：青●d（φmm）：2.3●D（φmm）：4.5●L（mm）：25.5●材質：PVC●最大使用温度：70℃●定格電圧：300V●入数：1パック（5個入）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253125

●吊り下げストラップ付樹脂ケース入り●公称断面積（mm2）：1.25●d2（mm）：3.2●幅（mm）：5.8●長さ（mm）：15●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253156

●吊り下げストラップ付樹脂ケース入り●公称断面積（mm2）：1.25●d2（mm）：3.7●幅（mm）：5.8●長さ（mm）：16●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253163

●吊り下げストラップ付樹脂ケース入り●公称断面積（mm2）：2●d2（mm）：3.7●幅（mm）：6.4●長さ（mm）：15.8●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253170

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：1.25●d2（mm）：φ4.3●幅（mm）：6.8●長さ（mm）：13.9●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253187

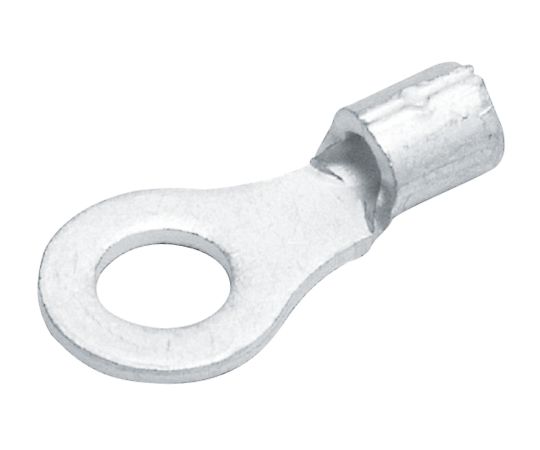

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：2●d2（mm）：φ4.3●幅（mm）：8.5●長さ（mm）：16.5●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253194

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：2●d2（mm）：φ5.3●幅（mm）：9.5●長さ（mm）：17●入数：1パック（20個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253200

●接触面（舌部）が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。●公称断面積（mm2）：2●d2（mm）：φ6.4●幅（mm）：12●長さ（mm）：21.5●入数：1パック（10個入）●材質：無酸素銅（電気すずめっき）●こちらの商品は事業者様向け商品です。

商品コード：

2500100253217

●TE　Connectivity　DYNAMIC　D-2000シリーズ圧着コンタクト●DYNAMIC　D-2000シリーズタブ/レセプタクルコンタクトは、DYNAMIC　D-2100シリーズコネクタハウジング向けです。ハウジングにコンタクトを挿入すると、ハウジング内のランスがコンタクトをしっかり固定します。また、カチッと音がするので、確実にロックしたことがわかります。また、専用工具で取り外が簡単です。これらのDYNAMIC　D-2000シリーズコンタクトは捩れに強い箱形構造で、3点接触方式により高い電気的信頼性を実現しています。コンタクトのワイピング長が長いので、産業機械で使用する際に必要になる、高い電気的信頼性が実現します。●特長と利点：こじりに強い箱形設計　3点接触方式により高い電気的信頼性　コンタクトのワイピング長が長い●製品用途の情報●DYNAMIC　D-2100コネクタは、ほとんどの産業用信号用途に適しています。●入数：1袋（50個入）●オス・メス：オス●併用可能製品：Dynamic　2000コネクタハウジング●シリーズ：Dynamic　2000●最小ワイヤサイズmm2：0.3mm2●端子方法：圧着●コンタクトめっき：金●最大ワイヤサイズAWG：18AWG●動作温度　Min：-55°C●動作温度mAx：+105°C●RoHS適合状況：未対応●コード番号：719-4682●こちらの商品は事業者様向け商品です。

商品コード：

2500100273598

●材質…ソフト塩化ビニル●定格電圧…300V●使用温度範囲…0～60℃●適用スリーブ…小●サイズ…φ7×30.2mm●入数…100個●リングスリーブに被せるだけで絶縁処理ができます。●半透明で結線状態の目視が可能です。●梱包サイズ:120×35×230●梱包重量176g

商品コード：

4548745684926

●材質…ソフト塩化ビニル●定格電圧…300V●使用温度範囲…0～60℃●適用スリーブ…中・大●サイズ…φ8.5×34.5mm●入数…50個●リングスリーブに被せるだけで絶縁処理ができます。●半透明で結線状態の目視が可能です。●梱包サイズ:120×35×230●梱包重量110g

商品コード：

4548745684933

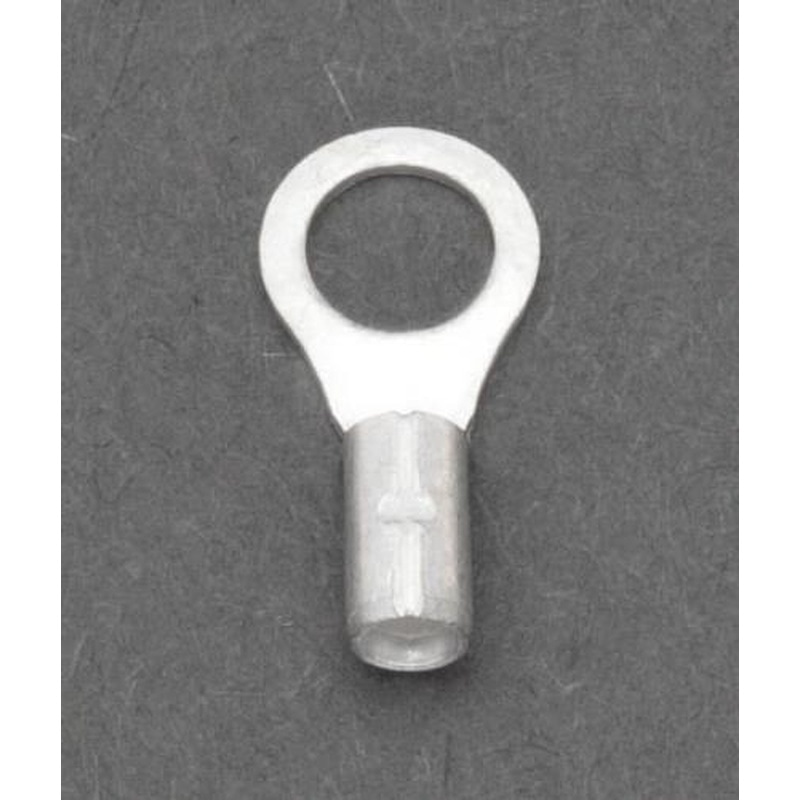

●型式…R0.75-3.5●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…12.0mm●寸法…φd2：3.7mmB：5.6mmF：4.7mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823912

●型式…0.75-3●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…14.5mm●寸法…φd2：3.2mmB：5.6mmF：5.8mmE：4.5mmφD：2.5mmφd：1.4mm●重量…36g（ケース含む総重量）●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823929

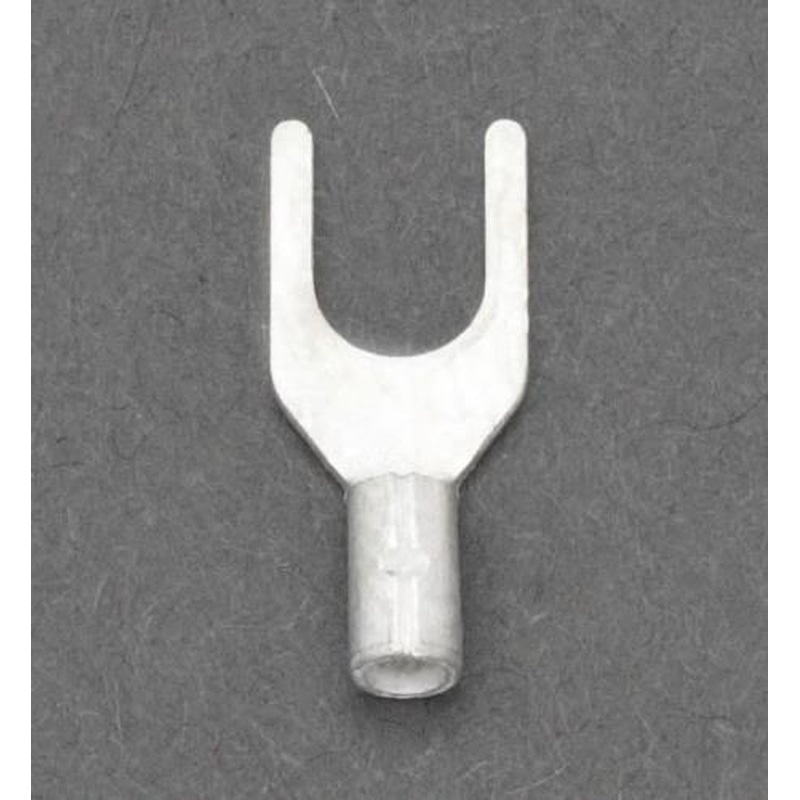

●型式…0.75-3.5●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…14.5mm●寸法…φd2：3.7mmB：5.8mmF：5.8mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823936

●型式…0.75-4●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…15.0mm●寸法…φd2：4.3mmB：6.4mmF：6.0mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823943

●型式…TC0.75-13.5K-ST●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●材質…無酸素銅●電気すずめっき仕上げ●全長（L）…21.5mm●寸法…G：0.7mmF：1.1mml：13.5mmE：4.5mmφD：2.5mmd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×22.2●梱包重量40g

商品コード：

4548745823950

●セット内容…裸丸型圧着端子：R1.25-3(100個)裸丸型圧着端子：R1.25-3.5(100個)裸丸型圧着端子：R1.25-4(80個)裸丸型圧着端子：R2-4(50個)裸丸型圧着端子：R2-5(50個)裸丸型圧着端子：R2-6(40個)裸丸型圧着端子：R3.5-4(50個)裸丸型圧着端子：R3.5-5(50個)裸丸型圧着端子：R3.5-6(40個)裸丸型圧着端子：R5.5-5(50個)裸丸型圧着端子：R5.5-6(50個)裸丸型圧着端子：R5.5-8(40個)●ケースサイズ…205(W)×145(D)×40(H)mm●総重量…888g●梱包サイズ:205×145×40●梱包重量891g

商品コード：

4548745824681

●型式…BT0.75-7●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…12.8mm●寸法…B：1.2mmt：0.7mmG：7.0mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×12●梱包重量30g

商品コード：

4548745826265

●型式…BT0.75-11●抱合範囲（撚線）…0.3～0.75m㎡AWG22-18●無酸素銅●電気すずめっき仕上げ●全長（L）…16.8mm●寸法…B：1.2mmt：0.7mmG：11.0mmE：4.5mmφD：2.5mmφd：1.4mm●入数は100個入りです。●梱包サイズ:52×47×12●梱包重量30g

商品コード：

4548745826272

●適用ねじ…M5●適合端子形状…丸形端子●適合圧着端子…5.5-5●定格電圧…AC/DC600V●材質…塩化ビニール熱可塑性エラストマー●サイズ…15.4×31×17mm●重量…約4g●かぶせるだけのワンタッチ取付●計器類の裏ねじ、盤内組込み部品のターミナル露出部の絶縁保護に●RoHS対応品●入数…10個●梱包サイズ:115×28×80●梱包重量40g

商品コード：

4548745971484

●カラー…イエロー●適用電線…2.08m㎡●先端サイズ…φ2.05×8mm●カラー部内径…3.6mm●全長…14.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:85×74×13●梱包重量14g

商品コード：

4550061245019

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×8mm●カラー部内径…4.2mm●全長…15.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:73×79×12●梱包重量24g

商品コード：

4550061245026

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×10mm●カラー部内径…4.2mm●全長…17.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:104×72×13●梱包重量18g

商品コード：

4550061245033

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×12mm●カラー部内径…4.2mm●全長…19.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:107×72×14●梱包重量30g

商品コード：

4550061245040

●カラー…ブルー●適用電線…2.5m㎡●先端サイズ…φ2.3×18mm●カラー部内径…4.2mm●全長…25.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:102×68×14●梱包重量36g

商品コード：

4550061245057

●カラー…グレー●適用電線…4.0m㎡●先端サイズ…φ2.9×10mm●カラー部内径…4.8mm●全長…17.5mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:94×118×14●梱包重量34g

商品コード：

4550061245064

●カラー…グレー●適用電線…4.0m㎡●先端サイズ…φ2.9×12mm●カラー部内径…4.8mm●全長…20.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:110×107×23●梱包重量42g

商品コード：

4550061245071

●カラー…グレー●適用電線…4.0m㎡●先端サイズ…φ2.9×18mm●カラー部内径…4.8mm●全長…26.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:115×112×16●梱包重量52g

商品コード：

4550061245088

●カラー…イエロー●適用電線…6.0m㎡●先端サイズ…φ3.6×12mm●カラー部内径…6.2mm●全長…20.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:113×239×19●梱包重量40g

商品コード：

4550061245095

●カラー…イエロー●適用電線…6.0m㎡●先端サイズ…φ3.6×18mm●カラー部内径…6.2mm●全長…26.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:114×116×20●梱包重量62g

商品コード：

4550061245170

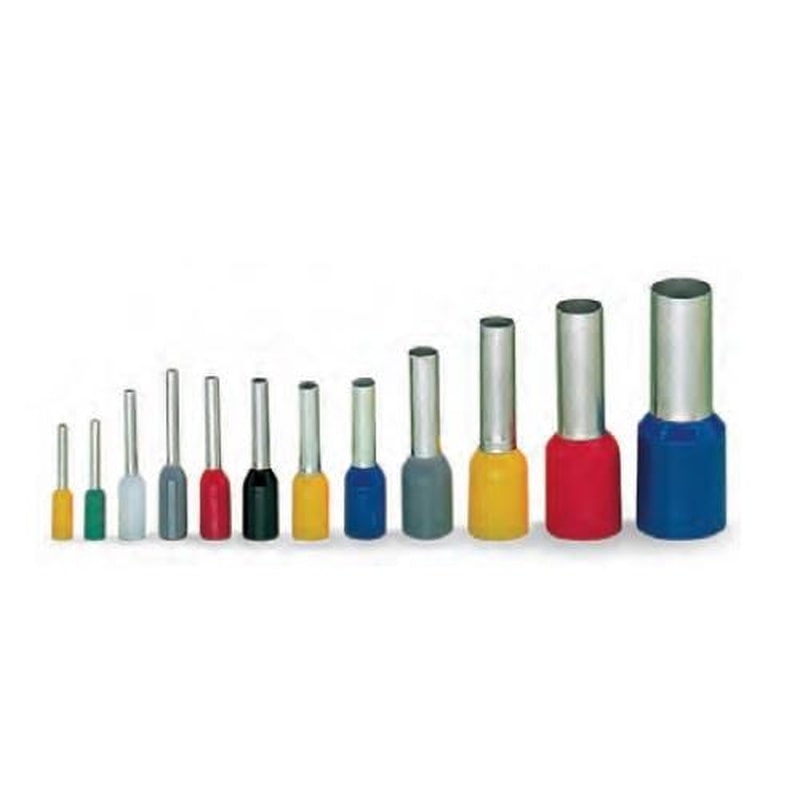

●カラー…レッド●適用電線…10.0m㎡●先端サイズ…φ4.6×12mm●カラー部内径…7.5mm●全長…21.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:114×111×28●梱包重量64g

商品コード：

4550061245187

●カラー…レッド●適用電線…10.0m㎡●先端サイズ…φ4.6×18mm●カラー部内径…7.5mm●全長…27.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:123×111×30●梱包重量78g

商品コード：

4550061245194

●カラー…ブルー●適用電線…16m㎡●先端サイズ…φ6.0×12mm●カラー部内径…8.8mm●全長…23.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:124×114×29●梱包重量86g

商品コード：

4550061245200

●カラー…ブルー●適用電線…16m㎡●先端サイズ…φ6.0×18mm●カラー部内径…8.8mm●全長…29.0mm●入数…100個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:139×110×37

商品コード：

4550061245217

●カラー…イエロー●適用電線…25m㎡●先端サイズ…φ7.5×18mm●カラー部内径…11.0mm●全長…31.0mm●入数…50個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:127×114×35●梱包重量78g

商品コード：

4550061245224

●カラー…イエロー●適用電線…25m㎡●先端サイズ…φ7.5×22mm●カラー部内径…11.0mm●全長…35.0mm●入数…50個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:149×112×36●梱包重量86g

商品コード：

4550061245231

●カラー…ブルー●適用電線…50m㎡●先端サイズ…φ10.5×25mm●カラー部内径…15.0mm●全長…41.0mm●入数…25個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:104×147×34●梱包重量90g

商品コード：

4550061245248

●カラー…レッド●適用電線…35m㎡●先端サイズ…φ8.5×18mm●カラー部内径…12.5mm●全長…32.0mm●入数…50個●材質…フェルール：電気銅(錫メッキ)、絶縁体：ポリプロピレン●対応圧着ペンチ…EA538KD、EA538KC-2、EA538KH-16●圧着後は電線に密着し素線のバラケを防止します。●RoHS対応品●梱包サイズ:106×150×32●梱包重量88g

商品コード：

4550061245255

●型式…TMVB-1.25-RED●全長(mm)…25.5●突き合せ用●撚線(m㎡)…0.3～1.65●入数…10●材質…ポリ塩化ビニル●梱包サイズ:47×53×12●梱包重量24g

商品コード：

4550061281970

●全長(mm)…25.5●突き合せ用●型式…2●撚線(m㎡)…1.04～2.63●入数…5●材質…ポリ塩化ビニル●梱包サイズ:46×52×12●梱包重量14g

商品コード：

4550061281987

●型式…1.25-3●単線(mm)…0.57～1.44●撚線(m㎡)…0.25～1.65●入数…100●材質…無酸素銅(電気すずめっき)●サイズ…d2：3.7mm●RoHS10対応品●梱包サイズ:47×53×22●梱包重量64g

商品コード：

4550061281994

●型式…1.25-4●単線(mm)…0.57～1.44●撚線(m㎡)…0.25～1.65●入数…20●RoHS10対応品●材質…無酸素銅(電気すずめっき)●サイズ…d2：4.3mm●梱包サイズ:47×54×12●梱包重量18g

商品コード：

4550061282007

●型式…2-3.5●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●入数…20●RoHS10対応品●材質…無酸素銅(電気すずめっき)●サイズ…d2：3.7mm●梱包サイズ:47×53×12●梱包重量20g

商品コード：

4550061282014

●型式…2-4●単線(mm)…1.14～1.82●撚線(m㎡)…1.04～2.63●入数…20●材質…無酸素銅(電気すずめっき)●RoHS10対応品●サイズ…d2：4.3mm●梱包サイズ:47×54×12●梱包重量20g

商品コード：

4550061282021

●材質…無酸素銅(電気すずメッキ)●型式…2-8●電線抱合範囲…単線：1.14～1.82mm撚線：1.04～2.63m㎡AWG：16-14●入数…100個●サイズ…φd2：8.4mm●JIS規格品、UL・CSA登録品●RoHS対応品●梱包サイズ:52×75×32●梱包重量110g

商品コード：

4550061444085

●〈圧着端子内容〉…絶縁丸形(赤)：1.25-4×100個絶縁丸形(青)：2-4×100個絶縁Y形(赤)：1.25Y-3L×100個絶縁Y形(赤)：1.25Y-4S×100個絶縁Y形(青)：2Y-4S×100個絶縁スリーブ：1.25×10個絶縁スリーブ：2×5個裸丸形：1.25-4×100個裸丸形：2-4×100個裸Y形：1.25Y-3L×100個裸Y形：1.25Y-4S×20個裸Y形：2Y-4S×20個●圧着ペンチ2本付…裸端子用(176mm)×1、絶縁端子用(244mm)×1●ケースサイズ…447×293×85(H)mm●パーツケーストレー付●梱包サイズ:450×300×84●梱包重量3090g

商品コード：

4550061452554

●抱合範囲…撚線(mm2)：0.75～1.25●全長…26.2mm●ピン径(mm)…φ3.95●入数…3個●材質…無酸素銅(電気すずメッキ)+ナイロン●防水性能：防水安全コードIP57(IEC529)●防水キャップ付き●梱包サイズ:47×52×12●梱包重量10g

商品コード：

4550061517482

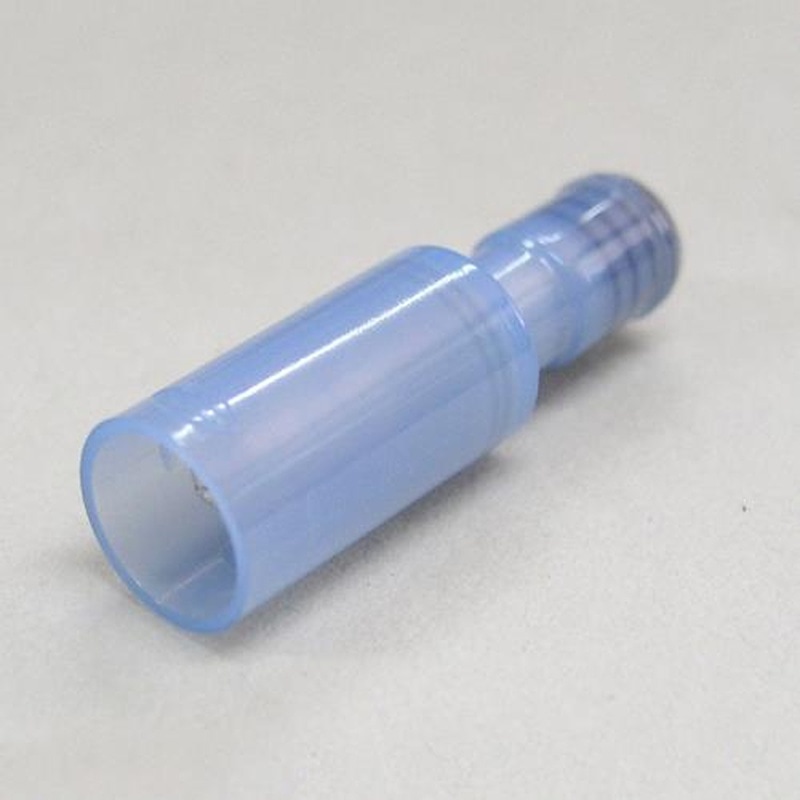

●抱合範囲…撚線(mm2)：2.0●全長…27.7mm●ピン径(mm)…φ4.0●入数…3個●材質…無酸素銅(電気すずメッキ)+ナイロン●防水性能：防水安全コードIP57(IEC529)●防水キャップ付き●梱包サイズ:47×53×12●梱包重量10g

商品コード：

4550061517529

●抱合範囲…撚線(mm2)：2.0●全長…26.2mm●ピン径(mm)…φ3.95●入数…3個●材質…無酸素銅(電気すずメッキ)+ナイロン●防水性能：防水安全コードIP57(IEC529)●防水キャップ付き●梱包サイズ:47×52×12●梱包重量10g

商品コード：

4550061518502
