スイッチ

型番…E2E-X10MC118●サイズ…M18●検出距離…10mm±10％●検出物体…磁性金属●電源電圧…DC10～30Vリップル(p-p)10％以下●表示灯色…動作表示(橙/点灯)通信表示灯(緑/消灯)●コード長…2m●構造…非シールドタイプ●付属品…締付ナット、歯付座金●直流3線式

商品コード：

4550061671801

型番…E2E-X18MC130●サイズ…M30●検出距離…18mm±10％●検出物体…磁性金属●電源電圧…DC10～30Vリップル(p-p)10％以下●表示灯色…動作表示(橙/点灯)通信表示灯(緑/消灯)●コード長…2m●構造…非シールドタイプ●付属品…締付ナット、歯付座金●直流3線式●梱包サイズ:173×228×37●梱包重量230g

商品コード：

4550061671818

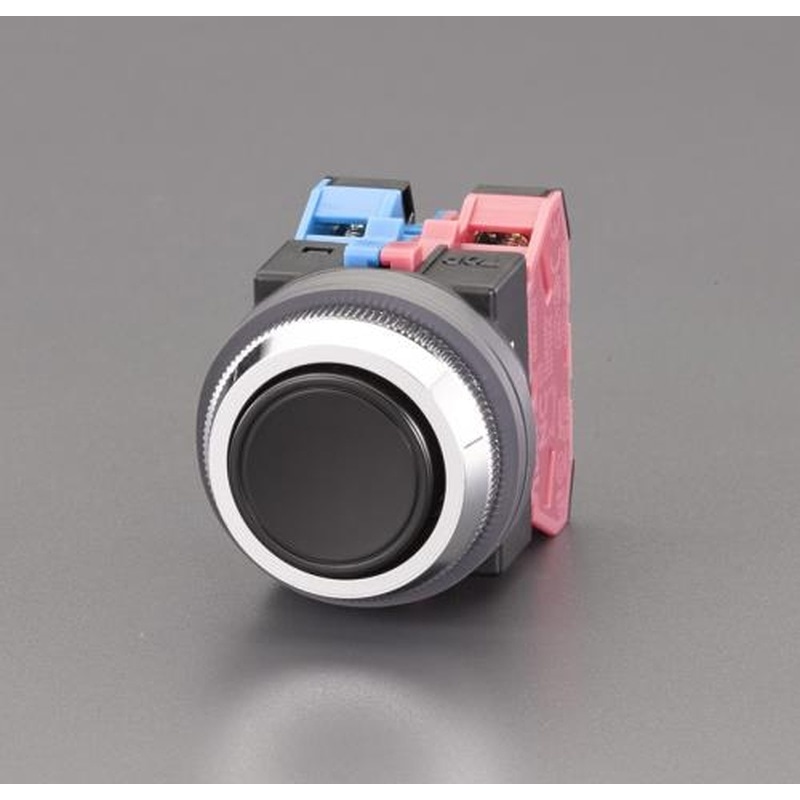

型番…ABN111B●押釦色…黒●接点構成…1a1b●定格容量…600V/10A●端子ねじ…M3.5●保護構造…IP65●ボタン径…39mm●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●パネルカットφ30mm用●RoHS適合品●梱包サイズ:70×45×45●梱包重量62g

商品コード：

4548745102185

●メーカー…パナソニック(Panasonic)●型番…WS3202K●定格容量…10A/250V●外形サイズ…48(W)×29.7(D)×48(H)mm

商品コード：

4548745196535

型番…OFL-1●型式…OFL-1●動作力…27N●連式…1連●サイズ…81×162×67mm●誘導負荷値…6A250VAC●付属コード…1.25m㎡3心1m●動作特性…モメンタリ●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●50数年間、国内最高の実績を誇る高信頼性･OFL基本形●スイッチの内蔵区分で各形式が分類されます●コード引出口はシールコネクタ付※コンジットサイズはG1/2(管用平行ネジ)です。●主な用途…産業機器(各種工作機械など)、運輸車輛(電車、バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般●[基本形]最もベーシックなモデル。●梱包サイズ:190×90×65●梱包重量480g

商品コード：

4548745225983

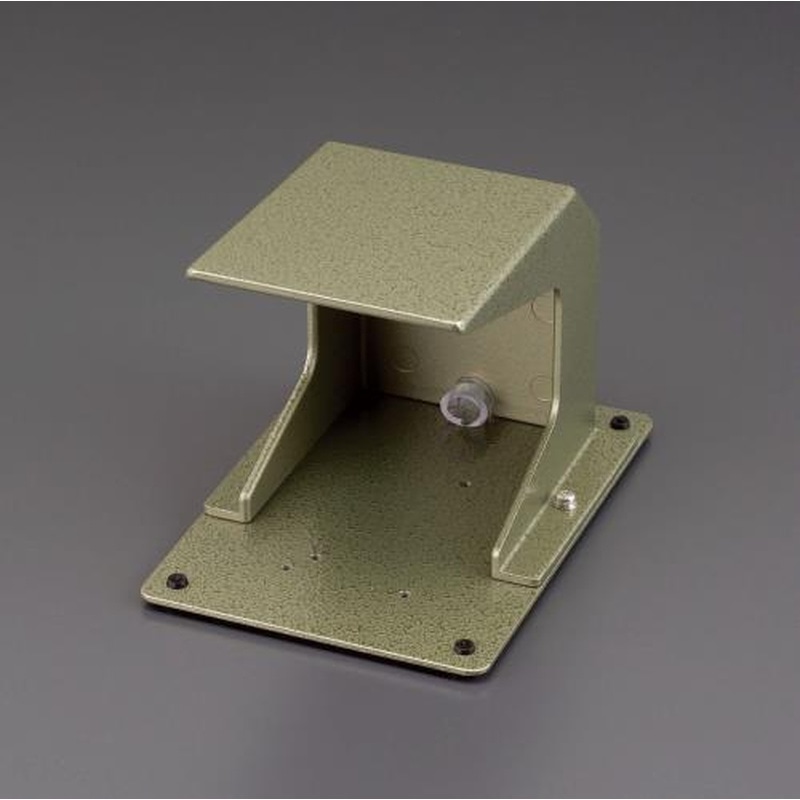

型番…OFL-C●型式…OFL-C●材質…アルミ●フットスイッチ用保護カバー●適用スイッチ…EA940FB-1、-2、FC-1●サイズ…116×162×112mm●[保護カバー、ベース付]材質：アルミ、重量：610g●梱包サイズ:190×140×125●梱包重量610g

商品コード：

4548745228168

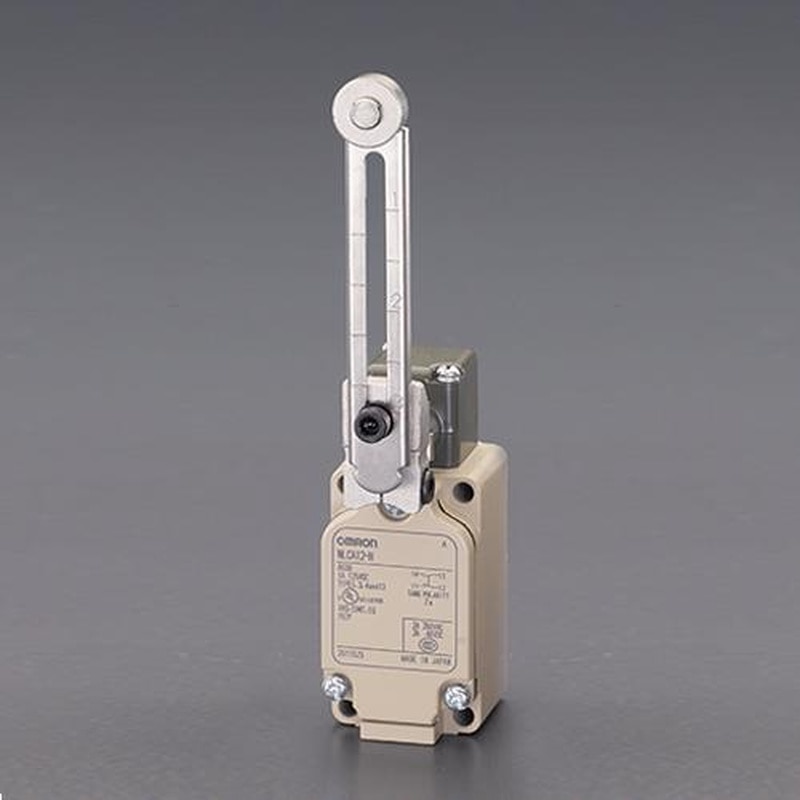

型番…WLCA12-N●型式…WLCA-12-N●定格…2A250VAC、2A48VDC●サイズ…40(W)×67(D)×94(H)mm●取付ねじ径…φ5.2mm●レバー長…105.75mm●レバー操作角度(左右)…90●動作特性(ﾚﾊﾞｰ長38mmのとき)…動作に必要な力(OF)：最大13.34Nもどりの力（RF）：最小1.18N動作までの動き（PT）：15±5°動作後の動き（OT）：最小70°応差の動き（MD）：最大12°●片側動作可能、ヘッド4方向取付可能●梱包サイズ:80×212×42●梱包重量315g

商品コード：

4548745494402

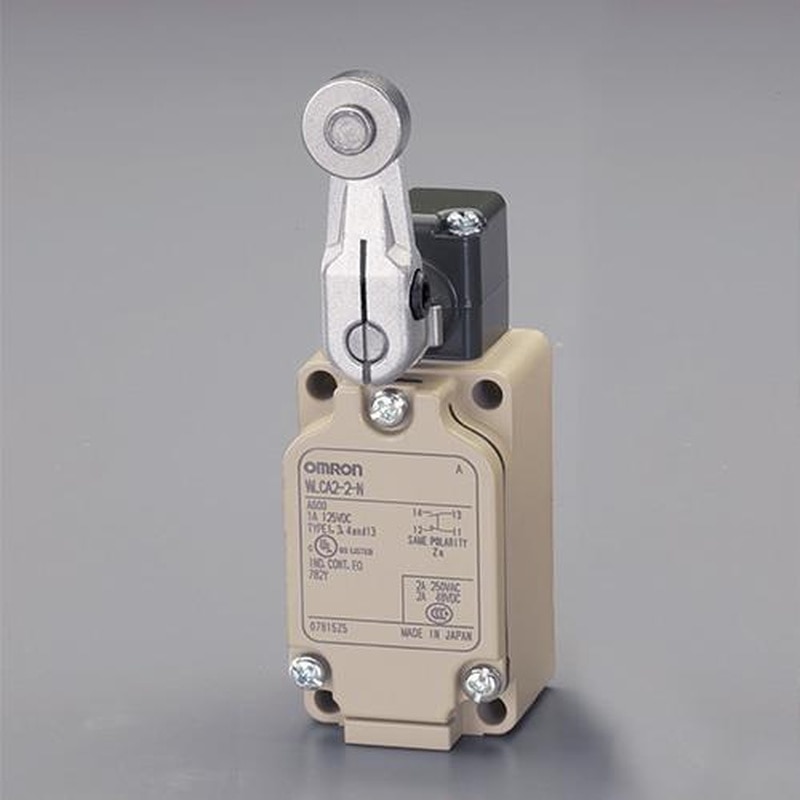

型番…WLCA2-2-N●定格…2A250VAC、2A48VDC●サイズ…40(W)×53(D)×95(H)mm●取付ねじ径…φ5.2mm●レバー長…55mm●レバー操作角度(左右)…45°●動作特性…OF（動作に必要な力・最大）：13.34N、RF（もどりの力・最小）：1.18N●梱包サイズ:81×42×133●梱包重量333g

商品コード：

4548745502718

型番…WLCA2-2N-N●定格…2A250VAC、2A48VDC●サイズ…40(W)×53(D)×95(H)mm●取付ねじ径…φ5.2mm●レバー長…55mm●レバー操作角度(左右)…90°●動作特性…OF（動作に必要な力・最大）：13.34N●梱包サイズ:82×43×133●梱包重量281g

商品コード：

4548745502725

●型式…BSW230B●ON-OFFスイッチ●鉛直から60°の範囲の降雨によって有害な影響のない構造です。(一般防雨型)●IP64●サイズ…83×174×74mm●極数…3P(三相)●定格通電電流…30A●梱包サイズ:175×80×75●梱包重量390g

商品コード：

4548745585049

●型式…BSW315B●鉛直から60°の範囲の降雨によって有害な影響のない構造です。(一般防雨型)●電動機の正転・逆転の切り換え運転ができます。●IP64●サイズ…68×203×82mm●極数…3P(三相)●定格通電電流…15A●使用温度範囲…－15℃～40℃(但し、結露がないこと)●梱包サイズ:200×70×85●梱包重量510g

商品コード：

4548745596731

●型式…BSW330B●鉛直から60°の範囲の降雨によって有害な影響のない構造です。(一般防雨型)●電動機の正転・逆転の切り換え運転ができます。●IP64●サイズ…80×224×88mm●極数…3P(三相)●定格通電電流…30A●使用温度範囲…－15℃～40℃(但し、結露がないこと)●梱包サイズ:120×80×90●梱包重量650g

商品コード：

4548745596748

●型式…COB61●ボタン数…2点(1組)●付属文字板…上・下●接点構成…1a-1a●定格絶縁電圧…AC500V●定格通電電流…5A●使用電圧/使用電流…AC220V/2A、AC440V/1A●保護構造…IP65(JISC0920)※適合ケーブルブッシュ使用時。電気用品安全法(PSE)：防雨形●絶縁抵抗…100MΩ以上（DC500Vメガー）●耐電圧…AC2500V1分間●材質/色…ケース：高衝撃性ABS樹脂/橙色（マンセル7.5YR7/13相当）ケース締め付けねじ：ステンレス（±ねじ）ケーブルブッシュ：合成ゴム/黒色●耐振動…誤動作：10～55Hz複振幅1.0mm●耐衝撃…耐久：500m/s2誤動作：100m/s2●接続端子…M4ねじ（圧着端子式）●周囲温度…－15℃～40℃（ただし、氷結または結露しないこと）●相対湿度…45～85%RH●取付姿勢…適正なキャブタイヤケーブルで配線されたものをケーブル挿入口が上になるように取り付けること●適合規格…JISC8201-5-1、NECAC4520、JISC0920、電気用品安全法PSE(適合品)●付属ケーブルブッシュ(適合ケーブル径範囲)…C125(φ11.4～Φ12.6)●重量…230g●電動機間接操作用●※「電動機間接操作用」は、電磁開閉器などを介して間接的にホイストなどを操作する押ボタン開閉器のことで電動機の容量を問いません。●ホイストやクレーン操作用のペンダント(吊下げ)式押しボタン開閉器●ケースは耐衝撃性ABSで軽くて感電の危険がありません。●機械的インターロック付●ユニット固定式（ボタンパッキン内蔵構造）●あらかじめ仕様が決まっている組立完成品です。●上/下、東/西など同時投入ができませんので安全にご使用いただけます。●※ネームプレートには電気用品安全法上の定格（AC250V5A）のみ表示されています。●梱包サイズ:

商品コード：

4548745596755

●型式…COB62●ボタン数…4点(2組)●付属文字板…上・下・東・西・南、北●接点構成…1a-1a-1a-1a●定格絶縁電圧…AC500V●定格通電電流…5A●使用電圧/使用電流…AC220V/2A、AC440V/1A●保護構造…IP65(JISC0920)※適合ケーブルブッシュ使用時。電気用品安全法(PSE)：防雨形●絶縁抵抗…100MΩ以上（DC500Vメガー）●耐電圧…AC2500V1分間●材質/色…ケース：高衝撃性ABS樹脂/橙色（マンセル7.5YR7/13相当）ケース締め付けねじ：ステンレス（±ねじ）ケーブルブッシュ：合成ゴム/黒色●耐振動…誤動作：10～55Hz複振幅1.0mm●耐衝撃…耐久：500m/s2誤動作：100m/s2●接続端子…M4ねじ（圧着端子式）●周囲温度…－15℃～40℃（ただし、氷結または結露しないこと）●相対湿度…45～85%RH●取付姿勢…適正なキャブタイヤケーブルで配線されたものをケーブル挿入口が上になるように取り付けること●適合規格…JISC8201-5-1、NECAC4520、JISC0920、電気用品安全法PSE(適合品)●付属ケーブルブッシュ(適合ケーブル径範囲)…C15(φ14.3～Φ15.5)●重量…340g●電動機間接操作用●※「電動機間接操作用」は、電磁開閉器などを介して間接的にホイストなどを操作する押ボタン開閉器のことで電動機の容量を問いません。●ホイストやクレーン操作用のペンダント(吊下げ)式押しボタン開閉器●ケースは耐衝撃性ABSで軽くて感電の危険がありません。●機械的インターロック付●ユニット固定式（ボタンパッキン内蔵構造）●あらかじめ仕様が決まっている組立完成品です。●上/下、東/西など同時投入ができませんので安全にご使用いただけます。●※ネームプレートには電気用品安全法上の定格（AC250V5A）のみ表示さ

商品コード：

4548745596762

●型式…COB63●ボタン数…6点(3組)●付属文字板…上・下・東・西・南・北●接点構成…1a-1a-1a-1a-1a-1a●定格絶縁電圧…AC500V●定格通電電流…5A●使用電圧/使用電流…AC220V/2A、AC440V/1A●保護構造…IP65(JISC0920)※適合ケーブルブッシュ使用時。電気用品安全法(PSE)：防雨形●絶縁抵抗…100MΩ以上（DC500Vメガー）●耐電圧…AC2500V1分間●材質/色…ケース：高衝撃性ABS樹脂/橙色（マンセル7.5YR7/13相当）ケース締め付けねじ：ステンレス（±ねじ）ケーブルブッシュ：合成ゴム/黒色●耐振動…誤動作：10～55Hz複振幅1.0mm●耐衝撃…耐久：500m/s2誤動作：100m/s2●接続端子…M4ねじ（圧着端子式）●周囲温度…－15℃～40℃（ただし、氷結または結露しないこと）●相対湿度…45～85%RH●取付姿勢…適正なキャブタイヤケーブルで配線されたものをケーブル挿入口が上になるように取り付けること●適合規格…JISC8201-5-1、NECAC4520、JISC0920、電気用品安全法PSE(適合品)●付属ケーブルブッシュ(適合ケーブル径範囲)…C18(φ17.2～Φ18.4)●重量…430g●電動機間接操作用●※「電動機間接操作用」は、電磁開閉器などを介して間接的にホイストなどを操作する押ボタン開閉器のことで電動機の容量を問いません。●ホイストやクレーン操作用のペンダント(吊下げ)式押しボタン開閉器●ケースは耐衝撃性ABSで軽くて感電の危険がありません。●機械的インターロック付●ユニット固定式（ボタンパッキン内蔵構造）●あらかじめ仕様が決まっている組立完成品です。●上/下、東/西など同時投入ができませんので安全にご使用いただけます。●※ネームプレートには電気用品安全法上の定格（AC250V5A

商品コード：

4548745596779

型番…Z-15GW2-B●接点…1c接点●接点定格…DC：125V/0.5A、AC：250V/15A●取付にはM4ねじを用い、平座金などを使用して堅固に取付けて下さい。●仕様…ヒンジ･ローラ･レバー形･標準●梱包サイズ:110×18×67●梱包重量36g

商品コード：

4548745597585

●メーカー…パナソニック(Panasonic)●型番…WH5209W●定格容量…10A/300V●適用電線…0.75m㎡､1.25m㎡●サイズ…35×76×26.5mm●袋打コード､平形コード用

商品コード：

4548745624106

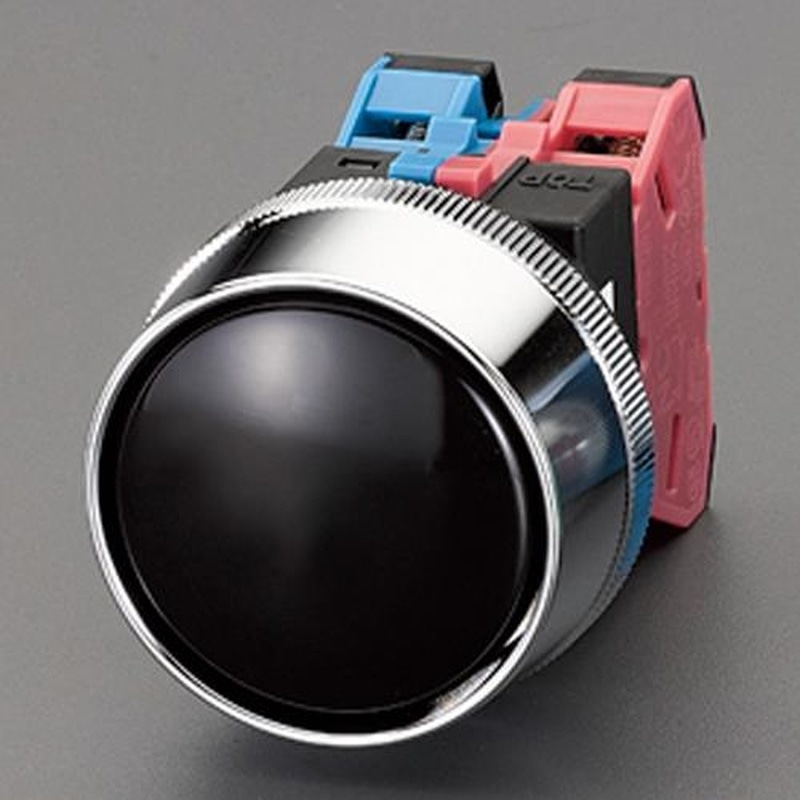

型番…ABN3G11B●ボタン径…40mm●色…黒●接点構成…1a1b●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●パネルカットφ30mm用●大型フルガード付●梱包サイズ:80×53×54●梱包重量128g

商品コード：

4548745624861

型番…AVN311NY●ボタン径…40mm●色…赤●定格容量…600V/10A●接点構成…1a1b●保護構造…IP65●端子ねじサイズ…M3.5●パネルカットφ30mm用●ボタンを押すとその状態でロックされ、右へ回すとリセット復帰されます。●RoHS適合品●梱包サイズ:78×43×43●梱包重量70g

商品コード：

4548745627015

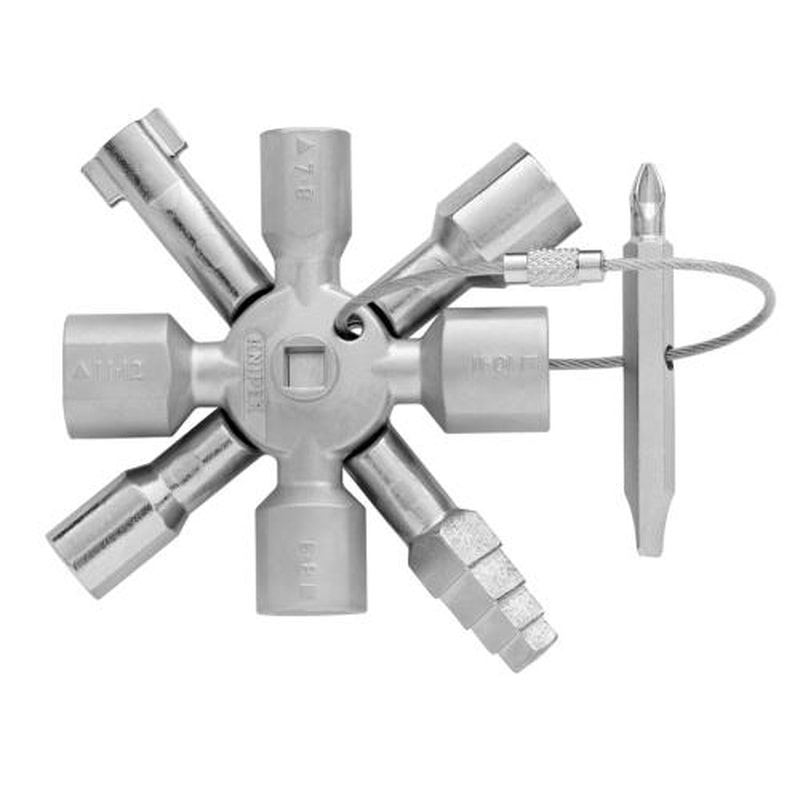

型番…001101●材質…亜鉛ダイカスト、ニッケルメッキ●全長…95mm●四角（凹）…5・6～7・8～9・10～11mm●四角（凸）…（4段）6・7・8・9mm●三角（△）…７～8・9～10・11～12mm●丸（○）…3～5mm●半丸…6mm●ビット…(＋)：＃2、(－)：1.0×7mm●重量…135g●建設技術（ヒーターおよび衛生設備、空調技術、電気技術）、ガスおよび水道設備の分野のロックシステムの操作に使用する多機能キー。●8アームバージョン●2つのクロスキーから構成されており、マグネットによってコンパクトに連結されています。●分離することができます。●キーとリバーシブルビットとは、頑丈なステンレス製ワイヤーロープでつながれています●梱包サイズ：100×25×210●梱包重量135g

商品コード：

4548745915426

型番…ABN311B●ボタン径…40mm●色…黒●定格容量…600V/10A●接点構成…1a1b●保護構造…IP65●端子ねじサイズ…M3.5●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●パネルカットφ30mm用●RoHS適合品●梱包サイズ:80×44×44●梱包重量69g

商品コード：

4550061085103

型番…ABN311R●ボタン径…40mm●色…赤●定格容量…600V/10A●接点構成…1a1b●保護構造…IP65●端子ねじサイズ…M3.5●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●パネルカットφ30mm用●RoHS適合品●梱包サイズ:43×79×43●梱包重量78g

商品コード：

4550061085493
