メカニカル部品

●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：201●幅(mm)：150●厚さ(mm)：42●トルク(N・m)：15±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●樹脂カバー:ＰＢＴ樹脂●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります

商品コード：

2500201854108

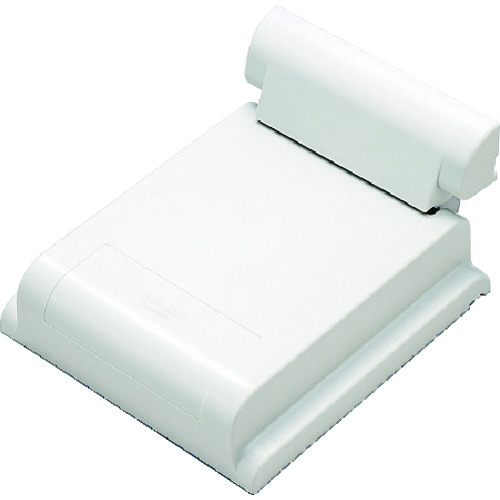

●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：201●幅(mm)：150●厚さ(mm)：42●トルク(N・m)：20±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●樹脂カバー:ＰＢＴ樹脂●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります

商品コード：

2500201854115

●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：201●幅(mm)：150●厚さ(mm)：42●トルク(N・m)：25±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●樹脂カバー:ＰＢＴ樹脂●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります

商品コード：

2500201854122

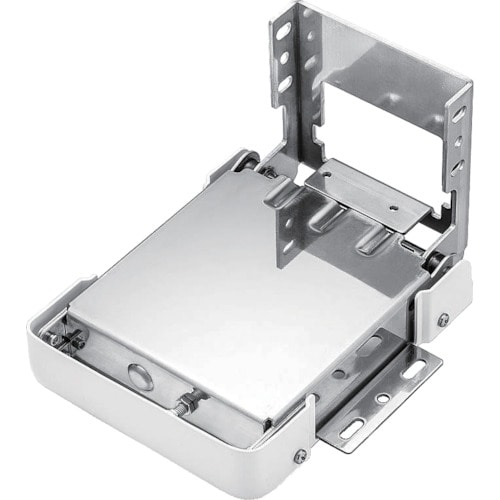

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●タイプ：トルクピーク角度20度●トルク(N・m)：15±10％●トルクピーク角度(°)：20●内側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。

商品コード：

2500201854139

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●タイプ：トルクピーク角度20度●トルク(N・m)：20±10％●トルクピーク角度(°)：20●内側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854146

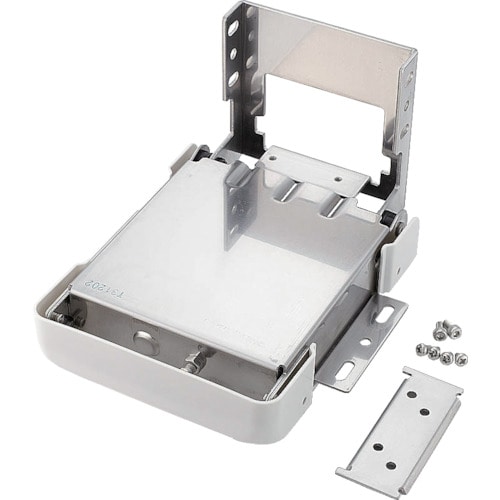

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●タイプ：トルクピーク角度20度●トルク(N・m)：25±10％●トルクピーク角度(°)：20●内側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854153

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●トルク(N・m)：15±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854160

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●トルク(N・m)：20±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854177

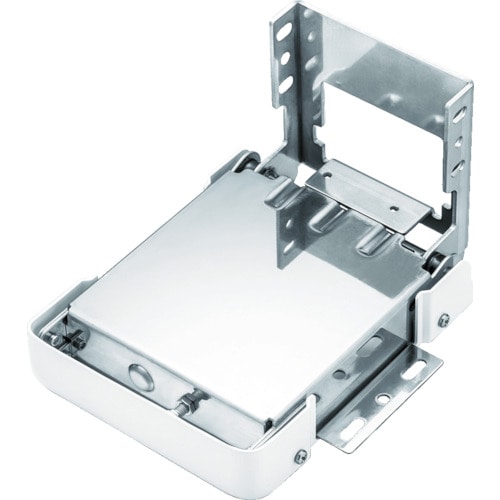

●トルクピーク角度35°のタイプ(HG-PA231型)は、高さがあり奥行きが短い上蓋に最適です。●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)●閉じ際にダンパーが効きます(ソフトクローズ機能)●トルクは調整ねじを回すことで調整できます(±5％)●開き角度を55°または80°に規制できます。●半導体製造装置、分析機器、医療装置などの重い上蓋●高さがあり、奥行が短い上蓋に●医療機器●分析機器●半導体機器●各種機械など●各種産業機器。●全長(mm)：231●幅(mm)：152●厚さ(mm)：43.5●トルク(N・m)：25±10％●トルクピーク角度(°)：35●外側取付●使用温度範囲：0～40℃●ベース:ステンレス(SUS430)●カバー:ポリプロピレン(PP)●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854184

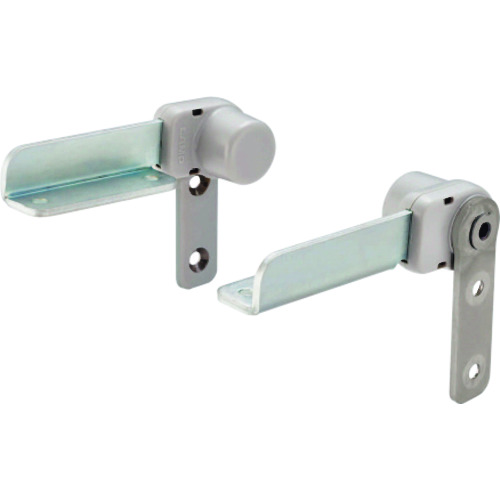

●開位置から閉位置まで、ラチェット機構により5°刻みで角度を保持します。●ラチェット域の最上位置まで持ち上げるとガチャンと音がします。●それより上に持ち上げるとラチェット機構が解除されます。●解除時もフリクション(抵抗)機能が働き、安全に操作できます。●折りたたみテーブル、タッチパネル、キーボードの角度調整など●全長(mm)：111.5●幅(mm)：79●厚さ(mm)：なし●定格トルク(N・m)：40●ねじ穴数：4●穴径(mm)：5.5●トルク(N・m)：40●開位置から閉位置まで5°刻みのラチェット機構●鋼(SPCC)●ソファー・座椅子には使用できません

商品コード：

2500201854238

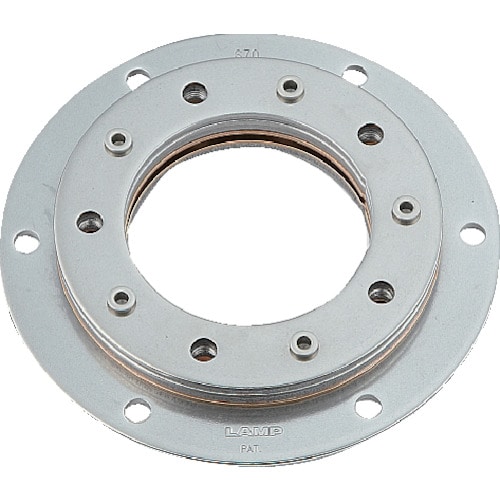

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：10●穴径(mm)：50.0●タイプ：水平取付●外形(mm)：103●弊社2万回開閉試験クリア●ステンレス(SUS430)●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854313

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：3●穴径(mm)：12.0●タイプ：水平取付●外形(mm)：54●弊社2万回開閉試験クリア●ステンレス(SUS430)●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854344

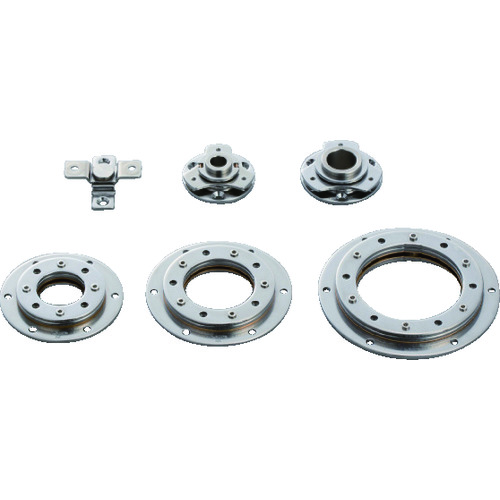

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●表面処理：光沢バレル研磨●フリーストップ●ステンレス鋼(SUS430)●上下反転して使用できます。●ただし、ねじは取付面より固定してください。●反対面から固定すると製品が機能しません。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854368

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：5●穴径(mm)：34.0●タイプ：水平取付●外形(mm)：87●弊社2万回開閉試験クリア●ステンレス(SUS430)●本品は水平に取り付けてご使用ください●取扱い上のご注意を必ずご確認ください●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854375

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：7●穴径(mm)：34.0●タイプ：水平取付●外形(mm)：87●弊社2万回開閉試験クリア●ステンレス(SUS430)●本品は水平に取り付けてご使用ください●取扱い上のご注意を必ずご確認ください●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854498

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：7●穴径(mm)：50.0●タイプ：水平取付●外形(mm)：103●弊社2万回開閉試験クリア●ステンレス(SUS430)●上下反転して使用できます●ただし、ねじは取付面より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854504

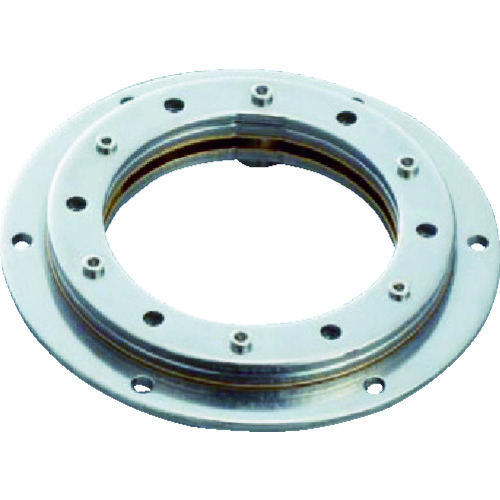

●サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。●360°自在に回転します。●中央の穴から配線を通せます(HG-S-MN型を除く)●穴径はφ12、φ21.5、φ34、φ50、φ75の5種類があります。●工作機械等の操作パネルや液晶モニターなど●定格トルク(N・m)：7●穴径(mm)：75.0●タイプ：水平取付●外形(mm)：128●弊社2万回開閉試験クリア●ステンレス(SUS430)●取扱い上のご注意を必ずご確認ください●上下反転して使用できます●ただし、ねじは取付面(各掲載ページの『取付方向の例』参照)より固定してください●反対面から固定すると製品が機能しません

商品コード：

2500201854528

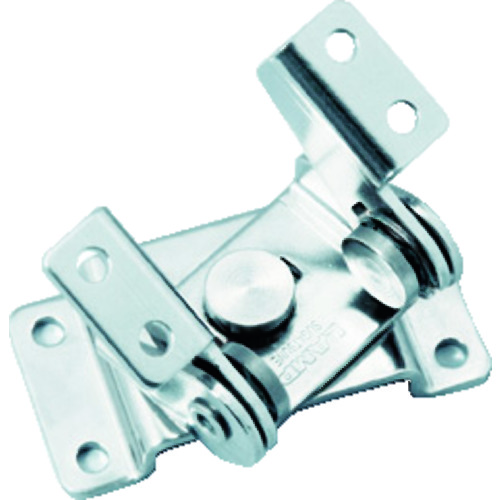

●2軸のフリーストップ機構により、傾き方向(チルト方向)と回転方向(スイベル方向)共に任意の角度を保持できます。●回転方向(スイベル方向)は360°回転します。●ベースは面付仕様で、筐体への取り付けが簡単です。●セルフレジや小型モニターなど●ねじ穴数：8●定格トルク(N・m)傾き方向：3●定格トルク(N・m)回転方向：1.5●スガツネ工業2軸トルクヒンジHG-T30S15(170-020-826)●本体：ステンレス(SUS430)他●スプリングワッシャー：鋼●使用するモニターの大きさや形状・取付方法により、チルトおよびスイベルの角度が減少する場合があります●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854566

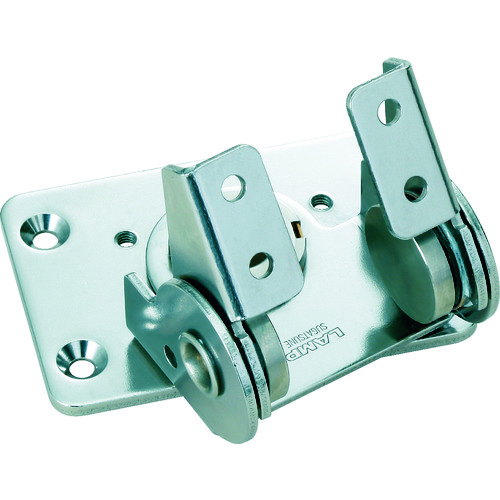

●2軸のフリーストップ機構により、傾き方向(チルト方向)・回転方向(スイベル方向)ともに任意の角度でしっかり保持できます。●作業範囲内の往復のトルクは一定です。●2万回の開閉テストをクリアしています。●(ねじ・ピンはお客様にてご用意ください。●規制後の開閉角度。●：傾き方向(チルト方向)・・・0°～120°。●：回転方向(スイベル方向)・・・±30°、±90°。●液晶モニターや監視カメラなど●ねじ穴数：8●定格トルク(N・m)傾き方向：7●定格トルク(N・m)回転方向：3.0●傾き方向トルク値：7.0N･m(71.4kgf･cm)●回転方向トルク値：3.0N･m(30.6kgf･cm)●本体：ステンレス鋼(SUS430)他●スプリングワッシャー：鋼●シャフト：ステンレス鋼(SUS303)●使用するモニターの大きさや形状・取付方法により、チルトおよびスイベルの角度が減少する場合があります●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854573

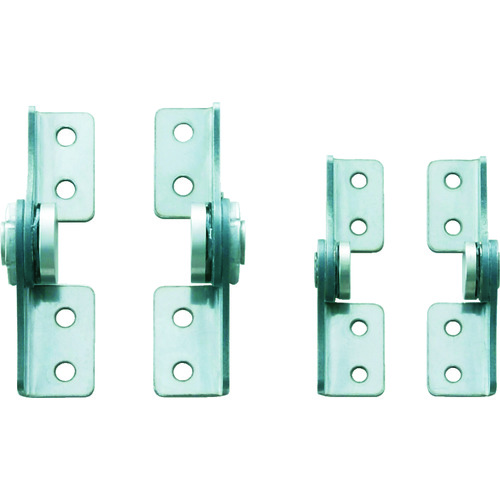

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：16.5●幅(mm)：66●厚さ(mm)：9.5●定格トルク(N・m)：2.0●ねじ穴数：4●穴径(mm)：4.3●タイプ：配線孔なし●トルク(N・m)：2±20％●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854580

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：16.5●幅(mm)：66●厚さ(mm)：9.5●定格トルク(N・m)：2.0●ねじ穴数：4●穴径(mm)：4.3●右用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854597

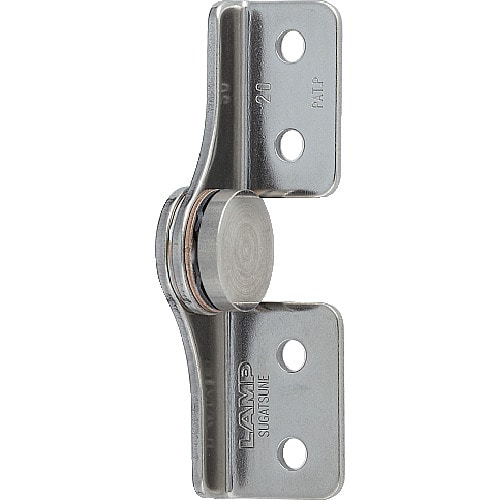

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：16.5●幅(mm)：66●厚さ(mm)：9.5●定格トルク(N・m)：3.0●ねじ穴数：4●穴径(mm)：4.3●タイプ：配線孔なし●トルク(N・m)：3±20％●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854603

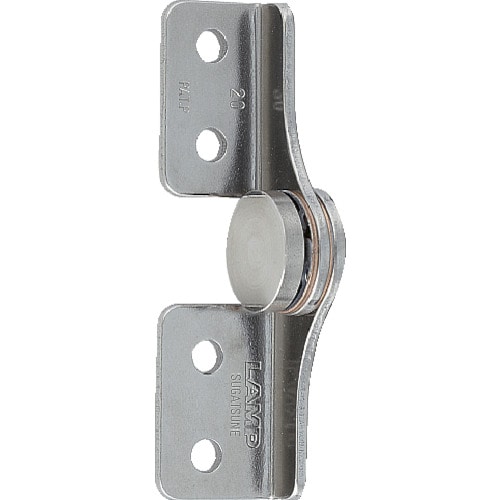

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：16.5●幅(mm)：66●厚さ(mm)：9.5●定格トルク(N・m)：3.0●ねじ穴数：4●穴径(mm)：4.3●右用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854610

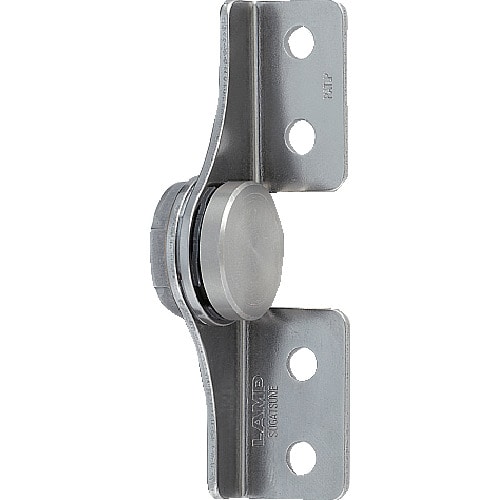

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：18.5●幅(mm)：80●厚さ(mm)：13.0●定格トルク(N・m)：4.5●ねじ穴数：4●穴径(mm)：5.3●タイプ：配線孔付●トルク(N・m)：4.5±20％●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854627

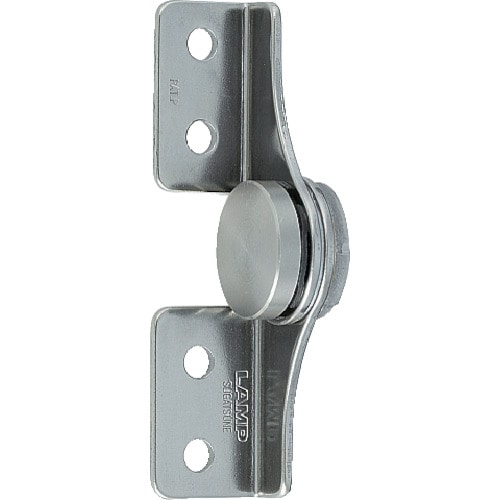

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：18.5●幅(mm)：80●厚さ(mm)：13.0●定格トルク(N・m)：4.5●ねじ穴数：4●穴径(mm)：5.3●右用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201854634

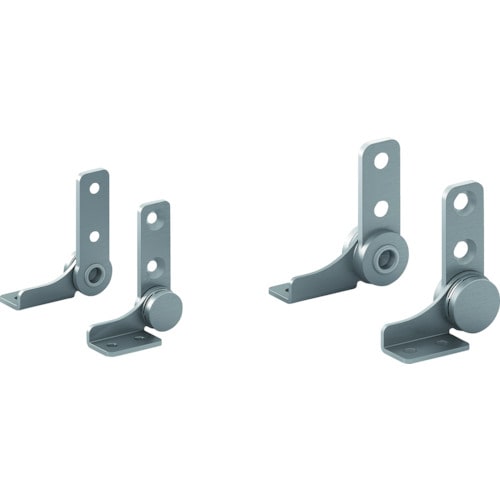

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：76●幅(mm)：16●定格トルク(N・m)：2.0●ねじ穴数：4●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854641

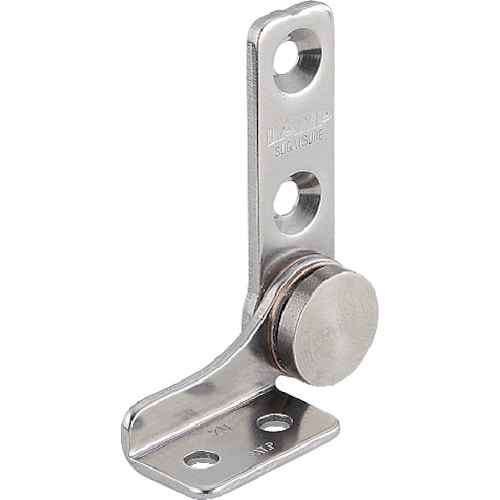

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。(作動範囲0～180°)●液晶モニターや監視カメラなど●全長(mm)：76●幅(mm)：16●定格トルク(N・m)：2.0●ねじ穴数：4●右用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854658

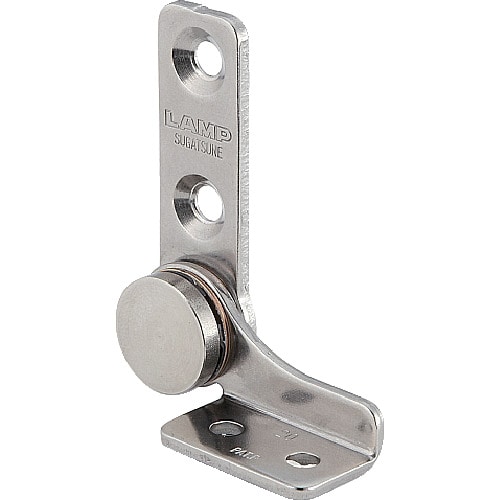

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：76●幅(mm)：16●定格トルク(N・m)：3.0●ねじ穴数：4●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854665

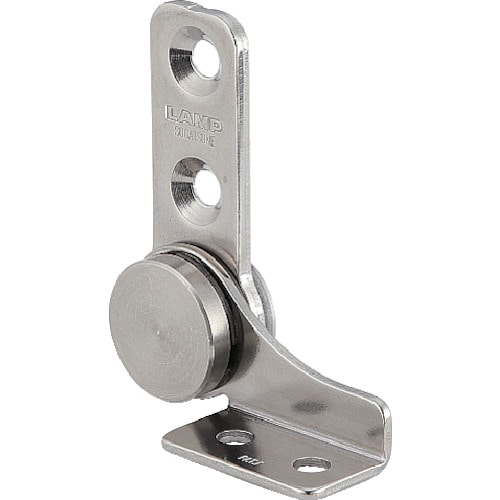

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。●液晶モニターや監視カメラなど●全長(mm)：88●幅(mm)：18●定格トルク(N・m)：4.5●ねじ穴数：4●左用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854689

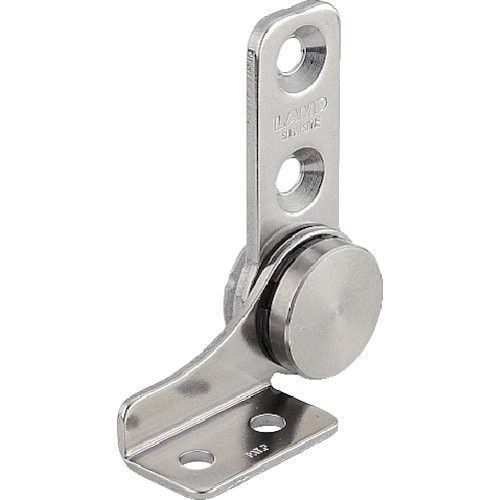

●任意の角度を保持できるフリーストップ仕様です。●作動範囲内の往復のトルクは一定です。(作動範囲0～180°)●液晶モニターや監視カメラなど●全長(mm)：88●幅(mm)：18●定格トルク(N・m)：4.5●ねじ穴数：4●右用●本体:ステンレス(SUS430)●スプリングワッシャー:鋼●同じトルク値の左右セットでお使いください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●オールステンレス鋼製ではないため、水回りではご使用できません

商品コード：

2500201854696

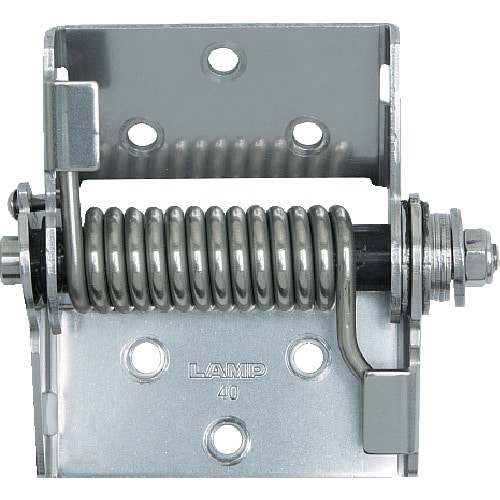

●ばねのアシストで上蓋を軽く操作できます。●保持トルクは調整ねじ(呼び10スパナ)を回すことで調整できます(0から3.5N・m)●別売の樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●医療機器、分析機器、FA機器など●全長(mm)：89.6●幅(mm)：80●厚さ(mm)：15●ねじ穴数：6●穴径(mm)：Φ5.3●表面処理：光沢バレル研磨●アシストトルク(N・m)：2.2～2.9●アシストトルク(kgf・cm)：22～30●保持トルク(N・m)：0～3.5●保持トルク(kgf・cm)：0～36●アシスト機能付き●ベース：ステンレス鋼(SUS304)●ブラケット：ステンレス鋼(SUS430)●スプリング・ストッパーピン：ステンレス鋼●ヒンジ単体で開閉しないでください。●ヒンジ同士の軸心は水平にし、ずれないよう取り付けてください。●トルク調整ナットは無理に取り外さないでください。●トルク調整ナットを強く締めすぎないでください。10N・m以上で締めると部品が変形し、耐久性の低下などにつながる恐れがあります。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854702

●ばねのアシストで上蓋を軽く操作できます。●保持トルクは調整ねじ(呼び10スパナ)を回すことで調整できます(0から3.5N・m)●別売の樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。●医療機器、分析機器、FA機器など●全長(mm)：89.6●幅(mm)：80●厚さ(mm)：15●ねじ穴数：6●穴径(mm)：Φ5.3●表面処理：光沢バレル研磨●アシストトルク(N・m)：3.5～4.4●アシストトルク(kgf・cm)：36～45●保持トルク(N・m)：0～3.5●保持トルク(kgf・cm)：0～36●アシスト機能付き●ベース：ステンレス鋼(SUS304)●ブラケット：ステンレス鋼(SUS430)●スプリング・ストッパーピン：ステンレス鋼●ヒンジ単体で開閉しないでください。●ヒンジ同士の軸心は水平にし、ずれないよう取り付けてください。●トルク調整ナットは無理に取り外さないでください。●トルク調整ナットを強く締めすぎないでください。●10N・m以上で締めると部品が変形し、耐久性の低下などにつながる恐れがあります。

商品コード：

2500201854719

●長蝶番型のトルクヒンジです。●各種産業機器用。●全長(mm)：300●幅(mm)：50●厚さ(mm)：削除●定格トルク(N・m)：3±30%●ねじ穴数：10●穴径(mm)：Φ5.5●取付方法：ねじ(別売)●トルク(N・m)：3±30%●長さ(mm)：300●トルク(kgf・cm)：29●取付方法：ねじ(別売)●グリスレス●本体・シャフト：ステンレス鋼(SUS304)●プラグ：ポリアセタール(POM)●ホルダー：ポリアミド(PA)●ヒンジ同士の軸心がずれないよう取り付けてください。●カットしてご使用いただくことはできません。

商品コード：

2500201854726

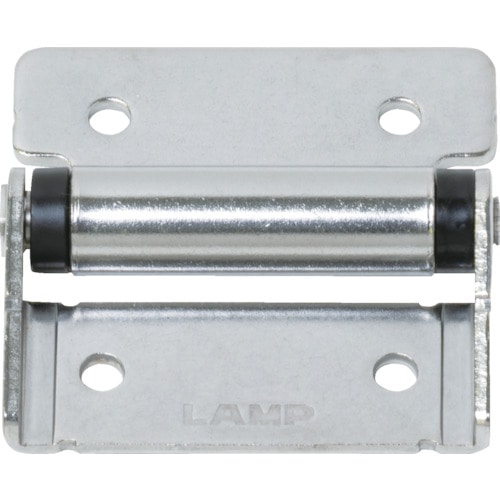

●摺動部に樹脂部品を使用しているため、金属粉の発生を防ぎます。●軸の向きを水平・垂直にして使用できます。●音響機器、FA機器、各種自動機器●全長(mm)：50●幅(mm)：50●厚さ(mm)：12●定格トルク(N・m)：2±25%●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：2±25％●使用温度範囲：-0～40℃●ステンレス鋼

商品コード：

2500201854733

●摺動部に樹脂部品を使用しているため、金属粉の発生を防ぎます。●軸の向きを水平・垂直にして使用できます。●音響機器、FA機器、各種自動機器●全長(mm)：65●幅(mm)：50●厚さ(mm)：14●定格トルク(N・m)：3±25%●ねじ穴数：4●穴径(mm)：5.3●トルク(N・m)：3±25％●使用温度：-0℃～40℃●ステンレス鋼

商品コード：

2500201854740

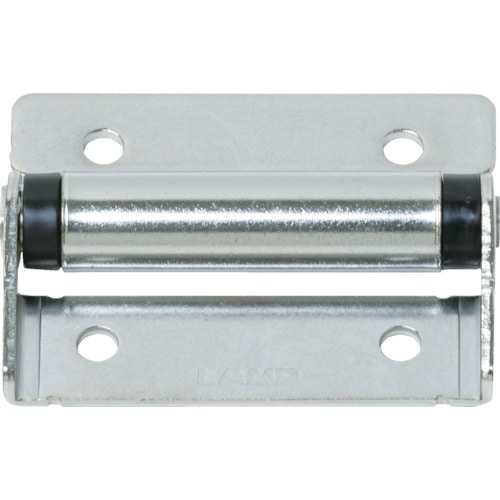

●摺動部に樹脂部品を使用しているため、金属粉の発生を防ぎます。●軸の向きを水平・垂直にして使用できます。●音響機器、FA機器、各種自動機器●全長(mm)：75●幅(mm)：50●厚さ(mm)：17●定格トルク(N・m)：4.5±25%●ねじ穴数：4●穴径(mm)：5.3●トルク(N・m)：4.5±25％●使用温度：-0℃～40℃●ステンレス鋼

商品コード：

2500201854757

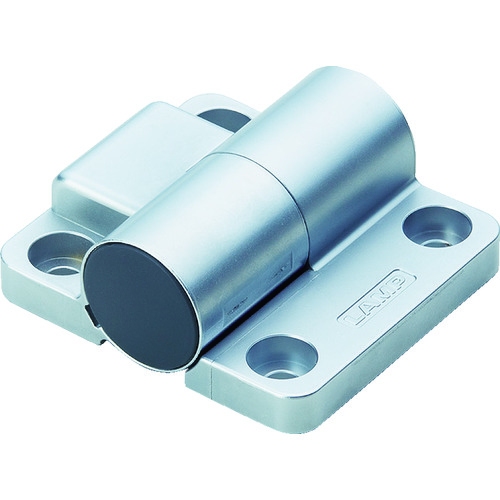

●一方向にトルクが発生するトルクヒンジです。●逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。●トルクは0から10N・mの間で調整できます。●トルク調整部にキャップがついているため、意匠性に優れています。●医療機器、FA・OA機器などの扉●衝撃を加えたくない扉の開閉●医療機器●FA機器●OA機器●全長(mm)：55●幅(mm)：60●厚さ(mm)：7.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：ヒンジ開き方向トルク発生タイプ●表面処理：焼付塗装/シルバー●トルク(N・m)：0～10●トルク発生タイプ：ヒンジ開き方向●調整式●ブラケット:亜鉛合金●キャップ:ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●トルク調整用ねじは取り外さないでください●トルク調整は六角棒スパナ(呼び5)をご使用ください

商品コード：

2500201854764

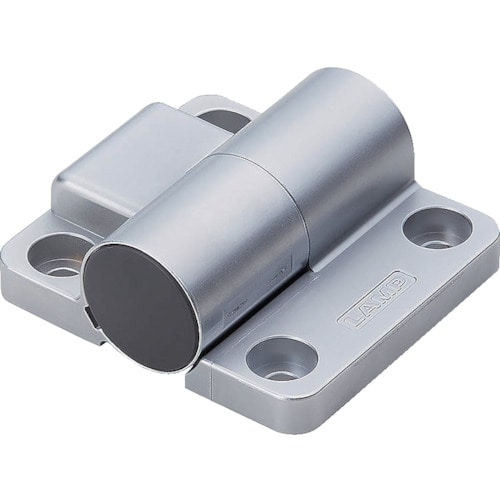

●一方向にトルクが発生するトルクヒンジです。●逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。●トルクは0～10N・mの間で調整できます。●トルク調整部にキャップがついているため、意匠性に優れています。●最大10N・mと高トルクです。●トルク発生方向での作動トルクは一定です。●医療機器、FA・OA機器などの扉●衝撃を加えたくない扉の開閉●医療機器●FA機器●OA機器●全長(mm)：55●幅(mm)：60●厚さ(mm)：7.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：ヒンジ閉じ方向トルク発生タイプ●表面処理：焼付塗装/シルバー●トルク(N・m)：0～10●トルク発生タイプ：ヒンジ閉じ方向●調整式●ブラケット：亜鉛合金●キャップ：ポリプロピレン(PP)●軸心は水平にし、ずれないように取り付けてください。●可動角以上に開閉しないよう、別途ストッパーを設けてください。●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854771

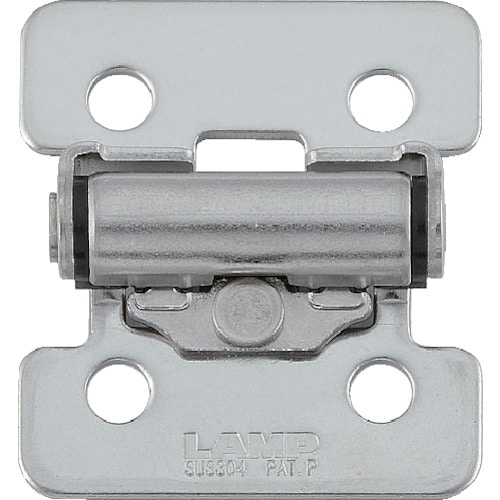

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：32●幅(mm)：36●厚さ(mm)：1.2●定格トルク(N・m)：0.35●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：0.35＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854788

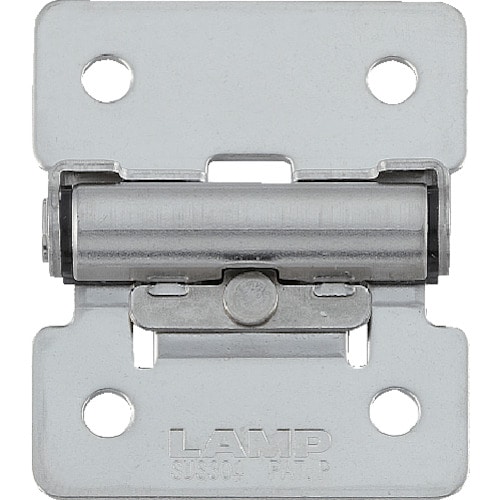

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：40●幅(mm)：48●厚さ(mm)：1.2●定格トルク(N・m)：0.7●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：0.7＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854795

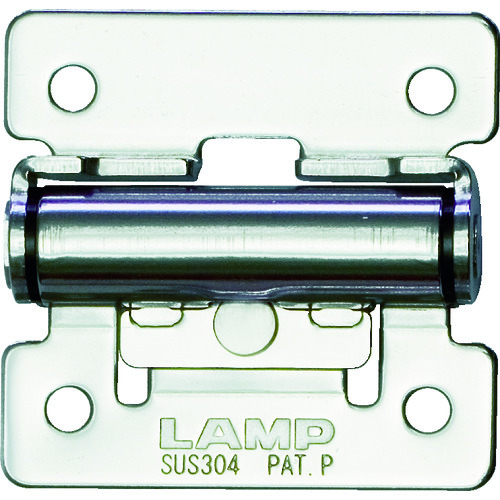

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：50●幅(mm)：48●厚さ(mm)：2●定格トルク(N・m)：1.5●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：1.5＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854801

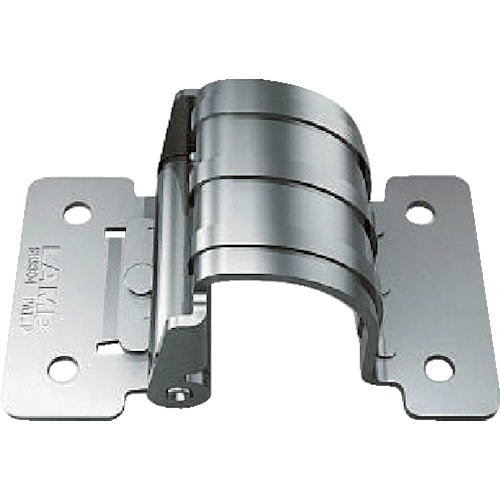

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●音響機器、理化学機器、FA機器、各種自動機器、OA機器など。●全長(mm)：40●幅(mm)：67●厚さ(mm)：1.5●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.35(+40％、-20％)●長さ(mm)：67●軸向きが水平・垂直の使用可能機構●ステンレス(SUS304)●表面処理：光沢バレル研磨●扉(蓋)1枚につき2個使いを推奨します。●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854818

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●音響機器、理化学機器、FA機器、各種自動機器、OA機器など。●全長(mm)：40●幅(mm)：67●厚さ(mm)：1.5●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.7(+40％、-20％)●長さ(mm)：67●軸向きが水平・垂直の使用可能機構●本体：SUS304/光沢バレル研磨●蝶番同士の軸心がずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854825

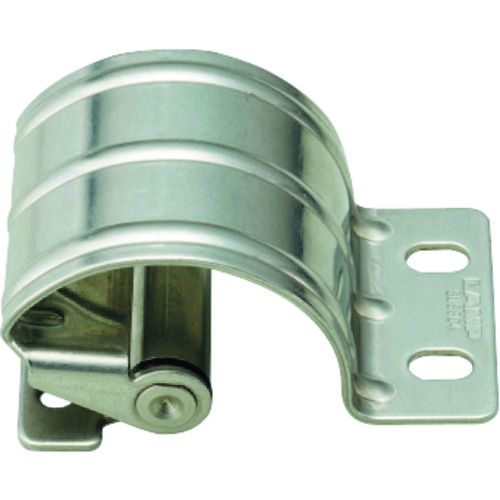

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●各種産業機器用。●全長(mm)：61●幅(mm)：50●厚さ(mm)：1.5●定格トルク(N・m)：0.7(+40%、-20%)●ねじ穴数：4●トルク(N・m)：0.7(+40％-20％)●長さ(mm)：40●トルク(kgf・cm)：7.1(+40%-20%)●軸向きが水平・垂直の使用可能機構●ステンレス鋼●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854832

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●各種産業機器用。●全長(mm)：61●幅(mm)：50●厚さ(mm)：1.5●定格トルク(N・m)：1.5(+40%、-20%)●ねじ穴数：4●トルク(N・m)：1.5(+40％-20％)●長さ(mm)：40●トルク(kgf・cm)：15.3(+40%-20%)●軸向きが水平・垂直の使用可能機構●ステンレス鋼製●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854849

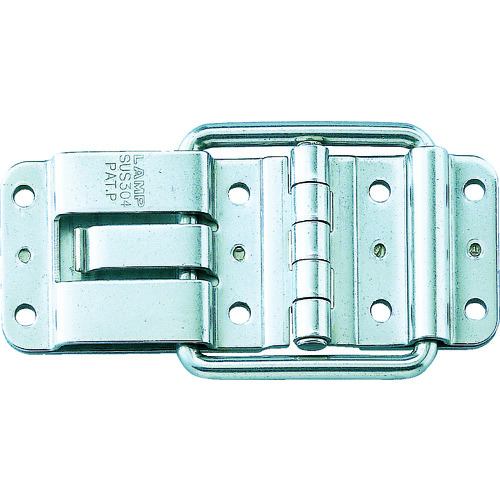

●キャッチ付なので扉(フタ)を開いた状態で保持でき、ステーが不要です。●板厚が厚いため、強固な仕様になってます。●トランク、バイク便のBOX・制御BOXに。●全長(mm)：105●幅(mm)：40●表面処理：光沢バレル研磨仕上げ●長さ(mm)：105●高さ(mm)：11●ステンレス鋼(SUS304)●ステンレス(SUS304)

商品コード：

2500201854900

●90°ごとに4箇所で仮保持できます。●樹脂部品と金属部品を分別できます。●ねじを隠すキャップ付きです。●キャップ(アイボリー：KD-772-3I、ブラック：KD-772-3B)のみもご用意できます。●医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉●全長(mm)：50●幅(mm)：60●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.2●耐荷重(kg)2個使用時：1.2●色：ブラック●D2(mm)：17●定格トルク(N・m)：0.49●初期設定解放トルク：約49N･cm/ヶ●耐荷重目安：扉幅400mm以下×扉高さ500mm以下、扉質量1.2kg以下※樹脂板扉・縦2ヶ使いの場合●本体:ポリアセタール シボ●軸:ステンレス鋼(SUS303)●キャップ:ポリプロピレン●クリック脱出トルクにはばらつきがあります●保証値ではありません●ストップ位置(保持)以外で長時間扉を止めないでください●ご使用に際しては、事前に現品をご確認ください

商品コード：

2500201854917

●90°ごとに4箇所で仮保持できます。●樹脂部品と金属部品を分別できます。●ねじを隠すキャップ付きです。●キャップ(アイボリー：KD-772-3I、ブラック：KD-772-3B)のみもご用意できます。●医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉●全長(mm)：50●幅(mm)：60●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.2●耐荷重(kg)2個使用時：1.2●色：アイボリー●D2(mm)：17●定格トルク(N・m)：0.49●初期設定解放トルク：約49N･cm/ヶ●耐荷重目安：扉幅400mm以下×扉高さ500mm以下、扉質量1.2kg以下※樹脂板扉・縦2ヶ使いの場合●本体:ポリアセタール シボ●軸:ステンレス鋼(SUS303)●キャップ:ポリプロピレン●クリック脱出トルクにはばらつきがあります●保証値ではありません●ストップ位置(保持)以外で長時間扉を止めないでください●ご使用に際しては、事前に現品をご確認ください

商品コード：

2500201854924

●SEMI規格に準拠しています。(SEMIS8-0218セクション6.8)●ボルトが動くため、取付しやすいです。●半導体製造装置、液晶製造装置など。●全長(mm)：135●全高(mm)：114●ねじ寸法：M5●ねじ深さ(mm)：7.9●取付ピッチ(mm)：124●色：シルバー●幅(mm)：153●厚さ(mm)：42.8●耐荷重(N)：400●耐荷重(kgf)：●オールステンレス●プレート・カップ：ステンレス鋼(SUS304)●M5六角ナット(ステンレス鋼)

商品コード：

2500201856065

●2メンバーのスライドレールです。●全長が200mmから500mmまであります。●自動機器、インテリア、自動車内装などに。●幅(mm)：9.5●高さ(mm)：27●長さ(mm)：200●移動距離(mm)：134●定格荷重(N)ペア/垂直：255●タイプ：ストップタイプ●軽荷重用●2メンバー●取付ねじ：M4バインド小ねじ●ストップタイプ●冷間圧延鋼(SPCC)●表面処理：ユニクロメッキ

商品コード：

2500201931991
