ロボットハンド用パーツ

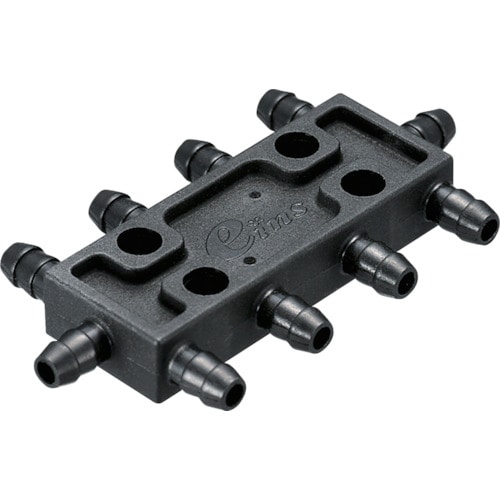

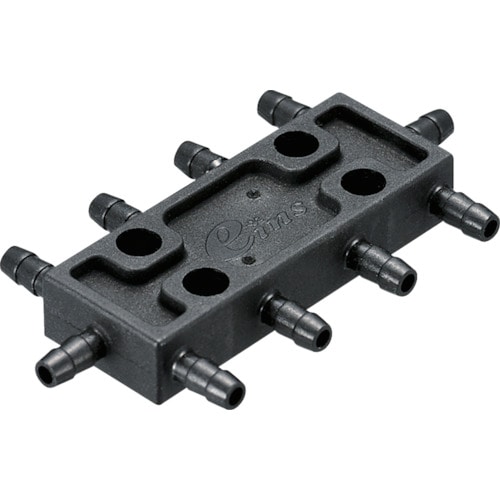

●マニホールドを樹脂にする事で軽量化を実現しました。●不要なエアーポートを塞ぐ専用キャップです。●幅(mm)：56●奥行(mm)：30●高さ(mm)：8●取付穴：φ4.3●適合サイズ：φ4ホース●ホース口：10口●取付穴：φ4.3

商品コード：

2500202269222

サイズ：

●幅：５６ｍｍ●奥行：３０ｍｍ●高さ：８ｍｍ

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：43●奥行(mm)：16●高さ(mm)：43●適合サイズ：φ8・φ12●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333626

サイズ：

●幅：４３ｍｍ●奥行：１６ｍｍ●高さ：４３ｍｍ

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：44●奥行(mm)：16●高さ(mm)：16●適合サイズ：φ12・φ12●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333633

サイズ：

●幅：４４ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

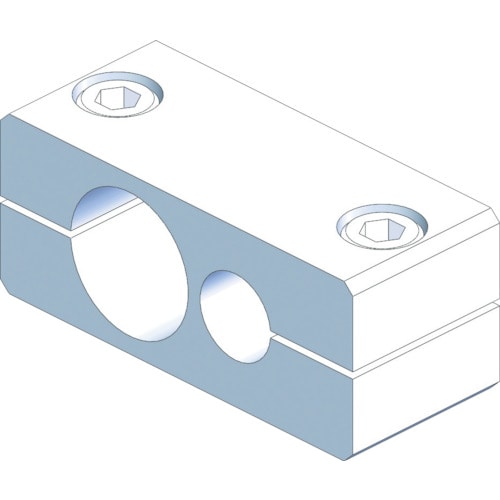

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：60●奥行(mm)：25●高さ(mm)：25●適合サイズ：φ20・φ12●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333640

サイズ：

●幅：６０ｍｍ●奥行：２５ｍｍ●高さ：２５ｍｍ

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：66●奥行(mm)：25●高さ(mm)：25●適合サイズ：φ20・φ20●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333657

サイズ：

●幅：６６ｍｍ●奥行：２５ｍｍ●高さ：２５ｍｍ

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：35●奥行(mm)：12●高さ(mm)：12●適合サイズ：φ8・φ8●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333664

サイズ：

●幅：３５ｍｍ●奥行：１２ｍｍ●高さ：１２ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●幅(mm)：45●奥行(mm)：16●高さ(mm)：16●適合機種：SSW●呼び寸法(mm)d×L：16●ジャングルジムシリーズφ12●超ジュラルミン

商品コード：

2500202333671

サイズ：

●幅：４５ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ12・φ8●幅(mm)：43●奥行(mm)：16●高さ(mm)：12●全長(mm)●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333688

サイズ：

●幅：４３ｍｍ●奥行：１６ｍｍ●高さ：１２ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ12・φ12●幅(mm)：47●奥行(mm)：16●高さ(mm)：16●全長(mm)●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333695

サイズ：

●幅：４７ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ20・φ12●幅(mm)：59●奥行(mm)：25●高さ(mm)：25●全長(mm)●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333701

サイズ：

●幅：５９ｍｍ●奥行：２５ｍｍ●高さ：２５ｍｍ

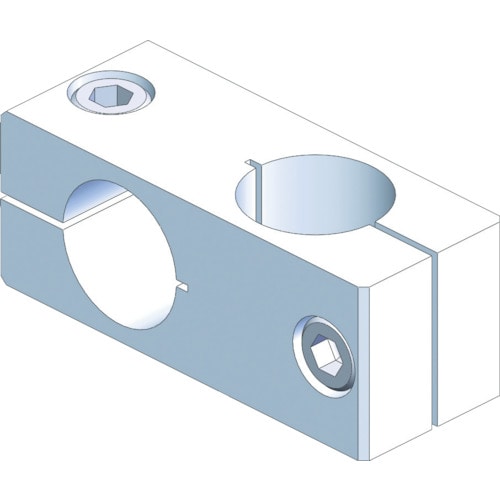

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ20・φ20●幅(mm)：64●奥行(mm)：25●高さ(mm)：25●全長(mm)●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333718

サイズ：

●幅：６４ｍｍ●奥行：２５ｍｍ●高さ：２５ｍｍ

●組付け後に追加する際にご使用下さい。3ブロック構成の為、ハンドをバラさずにコネクターを追加する事が可能。●適合サイズ(mm)：φ20・φ20●幅(mm)：42●奥行(mm)：42●高さ(mm)：48●適合サイズ：φ20・φ20●ジャングルジムシリーズ●適合サイズ：φ20

商品コード：

2500202333725

サイズ：

●幅：４２ｍｍ●奥行：４２ｍｍ●高さ：４８ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ20・φ20●幅(mm)：86●奥行(mm)：25●高さ(mm)：25●全長(mm)●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333732

サイズ：

●幅：８６ｍｍ●奥行：２５ｍｍ●高さ：２５ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ8・φ8●幅(mm)：35●奥行(mm)：12●高さ(mm)：12●全長(mm)●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333749

サイズ：

●幅：３５ｍｍ●奥行：１２ｍｍ●高さ：１２ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●Ｔ型構造の為、厚みを抑える事が出来ます。●適合サイズ(mm)：φ20・φ20●幅(mm)：40●奥行(mm)：45●高さ(mm)：25●適合サイズ：φ20・φ20●ジャングルジムシリーズ●適合サイズ：φ20

商品コード：

2500202333763

サイズ：

●幅：４０ｍｍ●奥行：４５ｍｍ●高さ：２５ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●Ｔ型構造の為、厚みを抑える事が出来ます。●適合サイズ(mm)：φ12・φ12●幅(mm)：30●奥行(mm)：16●高さ(mm)：35●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333770

サイズ：

●幅：３０ｍｍ●奥行：１６ｍｍ●高さ：３５ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●Ｔ型構造の為、厚みを抑える事が出来ます。●適合サイズ(mm)：φ12・φ20●幅(mm)：54●奥行(mm)：45●高さ(mm)：25●適合サイズ：φ12・φ20●ジャングルジムシリーズ●適合サイズ：φ20,φ12

商品コード：

2500202333787

サイズ：

●幅：５４ｍｍ●奥行：４５ｍｍ●高さ：２５ｍｍ

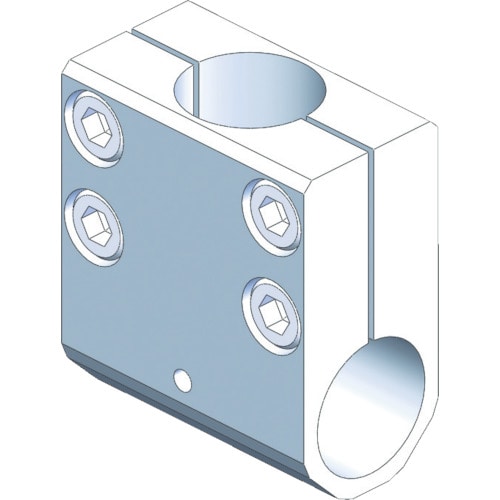

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●Ｔ型構造の為、厚みを抑える事が出来ます。●適合サイズ(mm)：φ20・φ20●幅(mm)：45●奥行(mm)：25●高さ(mm)：51.5●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333794

サイズ：

●幅：４５ｍｍ●奥行：２５ｍｍ●高さ：５１．５ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●Ｔ型構造の為、厚みを抑える事が出来ます。●適合サイズ(mm)：φ8・φ8●幅(mm)：26●奥行(mm)：12●高さ(mm)：28●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333800

サイズ：

●幅：２６ｍｍ●奥行：１２ｍｍ●高さ：２８ｍｍ

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ12・M6●幅(mm)：20●奥行(mm)：16●高さ(mm)：39●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333817

サイズ：

●幅：２０ｍｍ●奥行：１６ｍｍ●高さ：３９ｍｍ

●φ12用パイプ穴とタップ穴加工が施されたコネクターです。●エアー配管等のマニホールドとしても使用頂けます。●適合サイズ(mm)：Φ12・M5●幅(mm)：47●奥行(mm)：16●高さ(mm)：10●適合サイズ：φ12●ジャングルジムシリーズ●適合サイズ：φ12●超ジュラルミン

商品コード：

2500202333824

サイズ：

●幅：４７ｍｍ●奥行：１６ｍｍ●高さ：１０ｍｍ

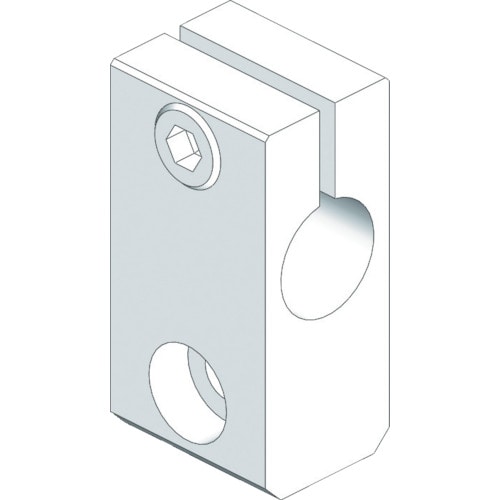

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ12・M5●幅(mm)：20●奥行(mm)：16●高さ(mm)：39●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333831

サイズ：

●幅：２０ｍｍ●奥行：１６ｍｍ●高さ：３９ｍｍ

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ8・M6●幅(mm)：14●奥行(mm)：12●高さ(mm)：35●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333848

サイズ：

●幅：１４ｍｍ●奥行：１２ｍｍ●高さ：３５ｍｍ

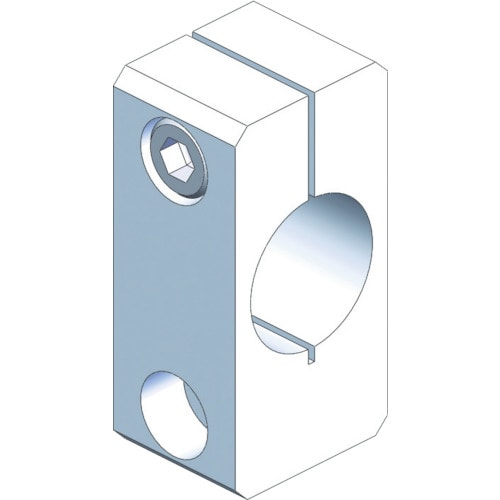

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ20・M6●幅(mm)：20●奥行(mm)：25●高さ(mm)：50●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333855

サイズ：

●幅：２０ｍｍ●奥行：２５ｍｍ●高さ：５０ｍｍ

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ8・M5●幅(mm)：14●奥行(mm)：12●高さ(mm)：35●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333862

サイズ：

●幅：１４ｍｍ●奥行：１２ｍｍ●高さ：３５ｍｍ

●φ12用穴とM6タップが施されています●適合サイズ(mm)：Φ12・M6●幅(mm)：47●奥行(mm)：16●高さ(mm)：10●適合サイズ：φ12●ジャングルジムシリーズ●適応サイズφ12

商品コード：

2500202333879

サイズ：

●幅：４７ｍｍ●奥行：１６ｍｍ●高さ：１０ｍｍ

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ12・M8●幅(mm)：20●奥行(mm)：25●高さ(mm)：45●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333886

サイズ：

●幅：２０ｍｍ●奥行：２５ｍｍ●高さ：４５ｍｍ

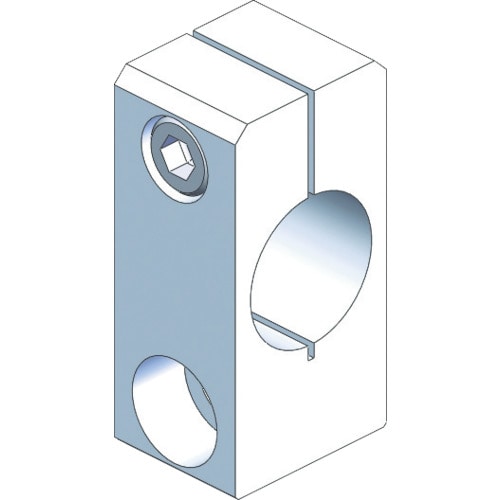

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ20・M8●幅(mm)：20●奥行(mm)：25●高さ(mm)：50●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333893

サイズ：

●幅：２０ｍｍ●奥行：２５ｍｍ●高さ：５０ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ12●幅(mm)：30●奥行(mm)：16●高さ(mm)：16●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333909

サイズ：

●幅：３０ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●スライドブラケットと共にご使用ください。●適合サイズ(mm)：φ8・φ12●縦(mm)：16●横(mm)：30●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●ステンレス(SUS304)

商品コード：

2500202333916

サイズ：

●縦：１６ｍｍ●横：３０ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ12●幅(mm)：105●奥行(mm)：16●高さ(mm)：16●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333923

サイズ：

●幅：１０５ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作できます。●適合サイズ(mm)：φ8●幅(mm)：70●奥行(mm)：16●高さ(mm)：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333930

サイズ：

●幅：７０ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作できます。●適合サイズ(mm)：φ12●幅(mm)：75●奥行(mm)：16●高さ(mm)：16●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333947

サイズ：

●幅：７５ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ8●幅(mm)：100●奥行(mm)：16●高さ(mm)：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333954

サイズ：

●幅：１００ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●適合サイズ(mm)：φ20●幅(mm)：40●奥行(mm)：16●高さ(mm)：25●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333961

サイズ：

●幅：４０ｍｍ●奥行：１６ｍｍ●高さ：２５ｍｍ

●スライドブラケットと共にご使用ください。●適合サイズ(mm)：φ20●縦(mm)：16●横(mm)：40●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●ステンレス(SUS304)

商品コード：

2500202333978

サイズ：

●縦：１６ｍｍ●横：４０ｍｍ

●スライドブラケットと併用してご使用下さい。●適合サイズ(mm)：φ8●幅(mm)：30●奥行(mm)：16●高さ(mm)：16●ジャングルジムシリーズ

商品コード：

2500202333985

サイズ：

●幅：３０ｍｍ●奥行：１６ｍｍ●高さ：１６ｍｍ

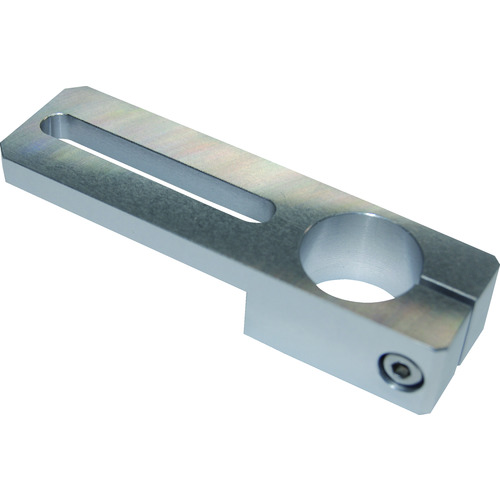

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作できます。●適合サイズ(mm)：φ20●幅(mm)：86●奥行(mm)：25●高さ(mm)：16●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333992

サイズ：

●幅：８６ｍｍ●奥行：２５ｍｍ●高さ：１６ｍｍ

●ロボットハンドを短時間で簡単に交換できます。●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●パラレルリンクロボットの高速動作に対応します。●エアーオプションの追加が可能です。●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：58●奥行(mm)：28.2●高さ(mm)：32.2●可搬重量(kg)：～0.5●引込力/押出力(N)：60/50●可搬重量：～500g●連結時の厚み：27mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482898

サイズ：

●幅：５８ｍｍ●奥行：２８．２ｍｍ●高さ：３２．２ｍｍ

●多関節ロボット用ツールチェンジャーの増設エアーマニホールドです。●タイプ：ロボット側●取付位置：ロボット側●適合機種：OX-005●幅(mm)：30●奥行(mm)：15.9●高さ(mm)：10●OX-005A用●エアポート：M3穴2ヶ●OX-60A用マニホールドは、OX-35Aにも使用可能です。

商品コード：

2500202482904

サイズ：

●幅：３０ｍｍ●奥行：１５．９ｍｍ●高さ：１０ｍｍ

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●パラレルリンクロボットの高速動作に対応します。●エアーオプションの追加が可能です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：33.9●奥行(mm)：13.7●高さ(mm)：32.2●可搬重量(kg)：～0.5●引込力/押出力(N)：60/50●可搬重量：～500g●連結時の厚み：27mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482911

サイズ：

●幅：３３．９ｍｍ●奥行：１３．７ｍｍ●高さ：３２．２ｍｍ

●エアーチェッキ弁内蔵です。●タイプ：ツール側●取付位置：ツール側●適合機種：OX-005●幅(mm)：30●奥行(mm)：13.5●高さ(mm)：10●OX-005AI用●エアポート：M3穴2ヶ●OX-60A用間ホールドは、OX-35Aにも使用可能です。

商品コード：

2500202482928

サイズ：

●幅：３０ｍｍ●奥行：１３．５ｍｍ●高さ：１０ｍｍ

●ロボットハンドを短時間で簡単に交換できます。●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：79.7●奥行(mm)：37●高さ(mm)：47.5●可搬重量(kg)：～3●引込力/押出力(N)：600/160●可搬重量：～3kg●連結時の厚み：38mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482935

サイズ：

●幅：７９．７ｍｍ●奥行：３７ｍｍ●高さ：４７．５ｍｍ

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：48●奥行(mm)：17.6●高さ(mm)：47.5●可搬重量(kg)：～3●引込力/押出力(N)：600/160●真空取出口●バッファストローク(mm)●径(mm)●材質●取付接続●可搬重量：～3kg●連結時の厚み：38mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482942

サイズ：

●幅：４８ｍｍ●奥行：１７．６ｍｍ●高さ：４７．５ｍｍ

●ロボットハンドを短時間で簡単に交換できます。●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●フレームが超ジュラルミン製、着脱部が鉄製のハイブリット構造です。●エアーオプションの追加が可能です。(20B、20BI)●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：87.5●奥行(mm)：42.5●高さ(mm)：56.5●可搬重量(kg)：～10●引込力/押出力(N)：1350/400●バッファストローク(mm)●径(mm)●材質●取付接続●真空取出口●可搬重量：～10kg●連結時の厚み：43mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482980

サイズ：

●幅：８７．５ｍｍ●奥行：４２．５ｍｍ●高さ：５６．５ｍｍ

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●フレームが超ジュラルミン製、着脱部が鉄製のハイブリット構造です。●エアーオプションの追加が可能です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：56●奥行(mm)：16.3●高さ(mm)：56.5●可搬重量(kg)：～10●引込力/押出力(N)：1350/400●バッファストローク(mm)●径(mm)●材質●取付接続●真空取出口●可搬重量：～10kg●連結時の厚み：43mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482997

サイズ：

●幅：５６ｍｍ●奥行：１６．３ｍｍ●高さ：５６．５ｍｍ

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●フレームが超ジュラルミン製、着脱部が鉄製のハイブリット構造です。●エアーオプションが追加が可能です。●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：109.3●奥行(mm)：46.5●高さ(mm)：76●可搬重量(kg)：～20●引込力/押出力(N)：2200/420●バッファストローク(mm)●径(mm)●材質●取付接続●真空取出口●可搬重量：～20kg●連結時の厚み：47mm●ピストンの動作確認センサーが取り付け可能(OP)●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202483000

サイズ：

●幅：１０９．３ｍｍ●奥行：４６．５ｍｍ●高さ：７６ｍｍ

●エアーチェッキ弁内蔵です。● ●タイプ：ロボット側●取付位置：ロボット側●適合機種：OX-20●幅(mm)：80●奥行(mm)：23.8●高さ(mm)：19●エアポート：M5穴5ヶ●OX-60A用間ホールドは、OX-35Aにも使用可能です。

商品コード：

2500202483017

サイズ：

●幅：８０ｍｍ●奥行：２３．８ｍｍ●高さ：１９ｍｍ

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●フレームが超ジュラルミン製、着脱部が鉄製のハイブリット構造です。●エアーオプションの追加が可能です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：80●奥行(mm)：24.8●高さ(mm)：76●可搬重量(kg)：～20●引込力/押出力(N)：2200/420●バッファストローク(mm)●径(mm)●材質●取付接続●真空取出口●可搬重量：～20kg●連結時の厚み：47mm●ピストンの動作確認センサーが取り付け可能(OP)●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202483024

サイズ：

●幅：８０ｍｍ●奥行：２４．８ｍｍ●高さ：７６ｍｍ

●エアーチェッキ弁内蔵です。●タイプ：ツール側●取付位置：ツール側●適合機種：OX-20●幅(mm)：80●奥行(mm)：21.8●高さ(mm)：19●エアポート：M5穴5ヶ●OX-60A用間ホールドは、OX-35Aにも使用可能です。

商品コード：

2500202483031

サイズ：

●幅：８０ｍｍ●奥行：２１．８ｍｍ●高さ：１９ｍｍ
