軸受・駆動機器・伝導部品

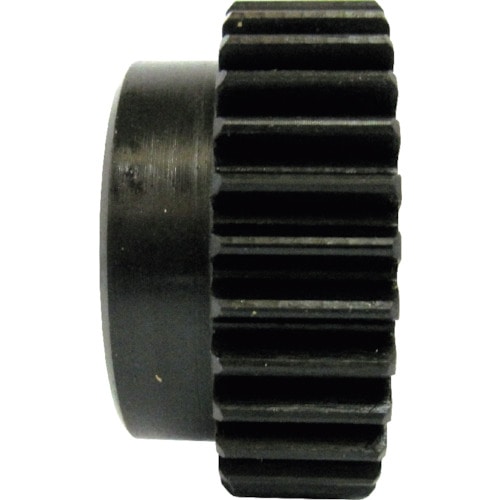

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：38●基準円直径d(mm)：95.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ100●基準円直径(mm)：φ95●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163148

サイズ：

●基準円直径ｄ：９５．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：40●基準円直径d(mm)：100.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ105●基準円直径(mm)：φ100●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163155

サイズ：

●基準円直径ｄ：１００．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：42●基準円直径d(mm)：105.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ110●基準円直径(mm)：φ105●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163162

サイズ：

●基準円直径ｄ：１０５．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：44●基準円直径d(mm)：110.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ115●基準円直径(mm)：φ110●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163179

サイズ：

●基準円直径ｄ：１１０．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：45●基準円直径d(mm)：112.5●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ117.5●基準円直径(mm)：φ112.5●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163186

サイズ：

●基準円直径ｄ：１１２．５ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：46●基準円直径d(mm)：115.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ120●基準円直径(mm)：φ115●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163193

サイズ：

●基準円直径ｄ：１１５．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：48●基準円直径d(mm)：120.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ125●基準円直径(mm)：φ120●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163209

サイズ：

●基準円直径ｄ：１２０．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：2.5●歯数：50●基準円直径d(mm)：125.0●歯幅b(mm)：25●穴径(mm)：φ20●全長l(mm)：37●形状：S1●歯先円直径(mm)：φ130●基準円直径(mm)：φ125●ボス径(mm)：φ70●歯幅(mm)：25●全長(mm)：37●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202163216

サイズ：

●基準円直径ｄ：１２５．０ｍｍ●歯幅ｂ：２５ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：12●基準円直径d(mm)：36.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ42●基準円直径(mm)：φ36●ボス径(mm)：φ28●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185263

サイズ：

●基準円直径ｄ：３６．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：13●基準円直径d(mm)：39.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ45●基準円直径(mm)：φ39●ボス径(mm)：φ30●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185270

サイズ：

●基準円直径ｄ：３９．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：14●基準円直径d(mm)：42.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ48●基準円直径(mm)：φ42●ボス径(mm)：φ32●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185287

サイズ：

●基準円直径ｄ：４２．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：15●基準円直径d(mm)：45.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ51●基準円直径(mm)：φ45●ボス径(mm)：φ36●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185294

サイズ：

●基準円直径ｄ：４５．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：16●基準円直径d(mm)：48.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ54●基準円直径(mm)：φ48●ボス径(mm)：φ38●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185300

サイズ：

●基準円直径ｄ：４８．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：17●基準円直径d(mm)：51.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ57●基準円直径(mm)：φ51●ボス径(mm)：φ39●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185317

サイズ：

●基準円直径ｄ：５１．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：18●基準円直径d(mm)：54.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ60●基準円直径(mm)：φ54●ボス径(mm)：φ40●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185324

サイズ：

●基準円直径ｄ：５４．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：19●基準円直径d(mm)：57.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ63●基準円直径(mm)：φ57●ボス径(mm)：φ45●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185331

サイズ：

●基準円直径ｄ：５７．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：20●基準円直径d(mm)：60.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ66●基準円直径(mm)：φ60●ボス径(mm)：φ50●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185348

サイズ：

●基準円直径ｄ：６０．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：21●基準円直径d(mm)：63.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ69●基準円直径(mm)：φ63●ボス径(mm)：φ52●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185355

サイズ：

●基準円直径ｄ：６３．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：22●基準円直径d(mm)：66.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ72●基準円直径(mm)：φ66●ボス径(mm)：φ54●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185362

サイズ：

●基準円直径ｄ：６６．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：23●基準円直径d(mm)：69.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ75●基準円直径(mm)：φ69●ボス径(mm)：φ56●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185379

サイズ：

●基準円直径ｄ：６９．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：24●基準円直径d(mm)：72.0●歯幅b(mm)：30●穴径(mm)：φ15●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ78●基準円直径(mm)：φ72●ボス径(mm)：φ58●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185386

サイズ：

●基準円直径ｄ：７２．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ１５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：25●基準円直径d(mm)：75.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ81●基準円直径(mm)：φ75●ボス径(mm)：φ60●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185393

サイズ：

●基準円直径ｄ：７５．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：26●基準円直径d(mm)：78.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ84●基準円直径(mm)：φ78●ボス径(mm)：φ65●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185409

サイズ：

●基準円直径ｄ：７８．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：27●基準円直径d(mm)：81.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ87●基準円直径(mm)：φ81●ボス径(mm)：φ65●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185416

サイズ：

●基準円直径ｄ：８１．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：28●基準円直径d(mm)：84.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ90●基準円直径(mm)：φ84●ボス径(mm)：φ70●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185423

サイズ：

●基準円直径ｄ：８４．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：29●基準円直径d(mm)：87.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ93●基準円直径(mm)：φ87●ボス径(mm)：φ70●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185430

サイズ：

●基準円直径ｄ：８７．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：30●基準円直径d(mm)：90.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ96●基準円直径(mm)：φ90●ボス径(mm)：φ75●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185447

サイズ：

●基準円直径ｄ：９０．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：32●基準円直径d(mm)：96.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ102●基準円直径(mm)：φ96●ボス径(mm)：φ75●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185454

サイズ：

●基準円直径ｄ：９６．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：34●基準円直径d(mm)：102.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ108●基準円直径(mm)：φ102●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185461

サイズ：

●基準円直径ｄ：１０２．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：35●基準円直径d(mm)：105.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ111●基準円直径(mm)：φ105●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185478

サイズ：

●基準円直径ｄ：１０５．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：36●基準円直径d(mm)：108.0●歯幅b(mm)：30●穴径(mm)：φ20●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ114●基準円直径(mm)：φ108●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185485

サイズ：

●基準円直径ｄ：１０８．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２０ｍｍ

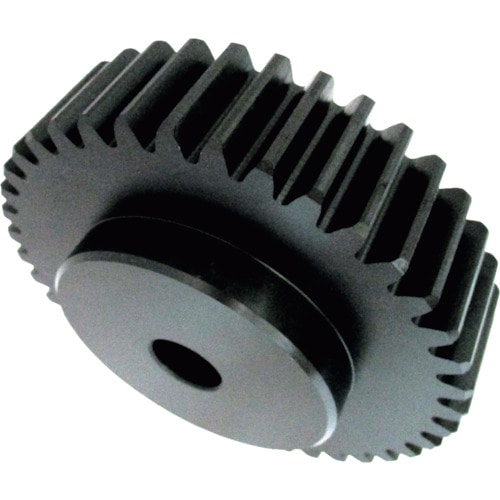

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：38●基準円直径d(mm)：114.0●歯幅b(mm)：30●穴径(mm)：φ25●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ120●基準円直径(mm)：φ114●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185492

サイズ：

●基準円直径ｄ：１１４．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２５ｍｍ

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：3●歯数：40●基準円直径d(mm)：120.0●歯幅b(mm)：30●穴径(mm)：φ25●全長l(mm)：45●形状：S1●歯先円直径(mm)：φ126●基準円直径(mm)：φ120●ボス径(mm)：φ80●歯幅(mm)：30●全長(mm)：45●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202185508

サイズ：

●基準円直径ｄ：１２０．０ｍｍ●歯幅ｂ：３０ｍｍ●穴径：φ２５ｍｍ

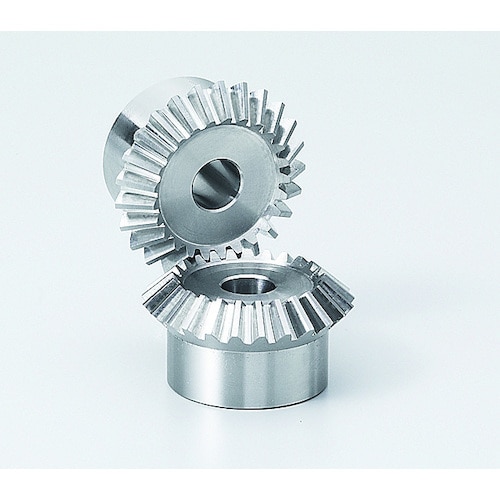

●品番末尾は、歯部高周波焼入済みです。●一般産業機械、食品機械、医療機器等に使用。●モジュール：3●歯数：20●基準円直径(mm)：φ60●組立距離(mm)：58●穴径(mm)：φ16●全長(mm)：39.06●歯幅(mm)：13.6●歯先円直径(mm)：φ61.99●ハブ外径(mm)：φ50●ハブ長さ(mm)：23●穴長さ(mm)：35●歯数比：1●歯先角：49°31′●歯車精度：JISB17043級(歯部高周波焼入品：4級)●圧力角：20°●機械構造用炭素鋼(S45C)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202186659

サイズ：

●基準円直径：φ６０ｍｍ●穴径：φ１６ｍｍ●全長：３９．０６ｍｍ

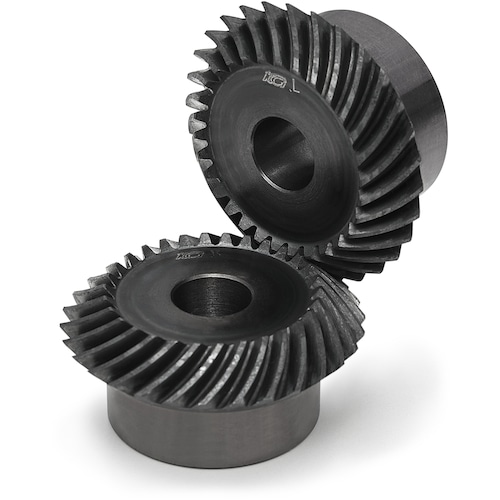

●品番末尾Hは、高周波焼入済みです。●一般産業機械、食品機械、医療機器等に使用。●モジュール：3●歯数：20●基準円直径(mm)：φ60●組立距離(mm)：58●穴径(mm)：φ16●全長(mm)：38.95●歯幅(mm)：14●歯先円直径(mm)：φ61.39●ハブ外径(mm)：φ50●ハブ長さ(mm)：23●ねじれ方向：R●穴長さ(mm)：35●歯数比：1●歯先角：49°30′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●圧力角：20°●ねじれ角35°●高周波焼入れ●S45C(機械構造用炭素鋼)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202186666

サイズ：

●基準円直径：φ６０ｍｍ●穴径：φ１６ｍｍ●全長：３８．９５ｍｍ●歯幅：１４ｍｍ

●アクチュエータユニット(開閉タイプ)

商品コード：

2500202203875

●モーターベースなどの高さ調整にご使用いただけます。●ベース用シム(モーターベース)ＦＥ

商品コード：

2500202226935

●精密ロックナットは、ベアリング固定用ナットですが、精度を要する回転体にその効果を充分に発揮できます。●相手側60度台形ネジに対して、セットスクリューを30度で締め付けることで、ロック力が増す構造となっており、且つ3分割(120度等配)の設計となっております。●尚、ねじ方向に対し、振れ精度が3μm以下の研磨仕上げの高精度ロックナットです。●その為、セットスクリューを3方向から均等に締付けることにより、シャフトとの同芯も容易に得られ、軸方向に対し、高精度な振れの少ない安定した組立てが短時間で行えます。●組立て空間が限られている場合等に御利用いただけます。●ベアリングの固定用。●セットスクリュー規格M6●最大トルク8Nm●硬度:HRC28-32●ネジ精度:ISO4H●振れ精度:3μm以下●クロムモリブデン鋼(SCM440)

商品コード：

2500202228021

●MLG-20C専用レールです。●軽くて丈夫なアルミニウム合金製です。●アルマイト処理により、耐食性にも優れています。●各種産業機器用。●穴ピッチ(mm)：50●推奨取付ボルト：六角穴付ボタンボルトM4●L(mm)：200●穴数K：4●長さ(mm)：200●水平静定格荷重(N/kgf)：40/4.0(ガイド・キャリッジ適正組み合わせ時)●幅(mm)：20.2●適合リニアガイドキャリッジ：MLG-20C●高さ(mm)：9.5●垂直静定格荷重(N/kgf)：-●使用温度範囲(℃)：0℃～40℃●MLG20型用●アルミニウム合金

商品コード：

2500202256123

サイズ：

●穴ピッチ：５０ｍｍ●Ｌ：２００ｍｍ●長さ：２００ｍｍ●幅：２０．２ｍｍ

●MLG-20C専用レールです。●軽くて丈夫なアルミニウム合金製です。●アルマイト処理により、耐食性にも優れています。●各種産業機器用。●穴ピッチ(mm)：50●推奨取付ボルト：六角穴付ボタンボルトM4●L(mm)：300●穴数K：6●適合リニアガイドキャリッジ：MLG-20C●高さ(mm)：9.5●幅(mm)：20.2●垂直静定格荷重(N/kgf)：-●使用温度範囲(℃)：0℃～40℃●水平静定格荷重(N/kgf)：40/4.0(ガイド・キャリッジ適正組み合わせ時)●長さ(mm)：300●MLG20型用●アルミニウム合金

商品コード：

2500202256130

サイズ：

●穴ピッチ：５０ｍｍ●Ｌ：３００ｍｍ●高さ：９．５ｍｍ●幅：２０．２ｍｍ

●MLG-20C専用レールです。●軽くて丈夫なアルミニウム合金製です。●アルマイト処理により、耐食性にも優れています。●各種産業機器用。●穴ピッチ(mm)：50●推奨取付ボルト：六角穴付ボタンボルトM4●L(mm)：400●穴数K：8●垂直静定格荷重(N/kgf)：-●幅(mm)：20.2●高さ(mm)：9.5●使用温度範囲(℃)：0℃～40℃●適合リニアガイドキャリッジ：MLG-20C●水平静定格荷重(N/kgf)：40/4.0(ガイド・キャリッジ適正組み合わせ時)●長さ(mm)：400●MLG20型用●アルミニウム合金

商品コード：

2500202256147

サイズ：

●穴ピッチ：５０ｍｍ●Ｌ：４００ｍｍ●幅：２０．２ｍｍ●高さ：９．５ｍｍ

●キャリッジに自社設計のマルチローラーを使用しているため動きが滑らかです。●当社独自の「マルチローラー」を採用しています。●ラジアル、スラスト両方向に対しローラー及びボールが荷重を受けるため、スムーズな作動力を実現します。●別途ストッパーを設けてください。●レールの取付穴と両端は素地です。●各種産業機器用。●幅(mm)：18.1●長さ(mm)：43●高さ(mm)：6.0●水平静定格荷重(N/kgf)：40/4.0(ガイド・キャリッジ適正組み合わせ時)●垂直静定格荷重(N/kgf)：40/4.0●適合ガイドレール：MLG20型●使用温度範囲(℃)：0℃～40℃●マルチローラータイプ●ステンレス鋼

商品コード：

2500202256154

サイズ：

●幅：１８．１ｍｍ●長さ：４３ｍｍ●高さ：６．０ｍｍ

●マルチローラーリニアガイドMLG-20C専用の取付プレートです。●MLG-20Cは本製品が無くてもご使用できます。●各種産業機器用。●幅(mm)：55.0●長さ(mm)：40●高さ(mm)：2.6●垂直静定格荷重(N/kgf)：40/4.0●使用温度範囲(℃)：0℃～40℃●MLG20型用●ステンレス鋼

商品コード：

2500202256161

サイズ：

●幅：５５．０ｍｍ●長さ：４０ｍｍ●高さ：２．６ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：10●外径(mm)：23●長さ(mm)：14.8●許容最大トルク(N・m)：12.7●許容スラスト(N・m)：2.55●取付ボルト：M4×12●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302752

サイズ：

●内径：１０ｍｍ●外径：２３ｍｍ●長さ：１４．８ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：12●外径(mm)：26●長さ(mm)：18●許容最大トルク(N・m)：24.5●許容スラスト(N・m)：4.02●取付ボルト：M4×15●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302769

サイズ：

●内径：１２ｍｍ●外径：２６ｍｍ●長さ：１８ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：14●外径(mm)：28●長さ(mm)：18●許容最大トルク(N・m)：28.4●許容スラスト(N・m)：4.02●取付ボルト：M4×15●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302776

サイズ：

●内径：１４ｍｍ●外径：２８ｍｍ●長さ：１８ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：20●外径(mm)：38●長さ(mm)：24.1●許容最大トルク(N・m)：121.6●許容スラスト(N・m)：12.16●取付ボルト：M5×18●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302844

サイズ：

●内径：２０ｍｍ●外径：３８ｍｍ●長さ：２４．１ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：30●外径(mm)：48●長さ(mm)：26.6●許容最大トルク(N・m)：229.5●許容スラスト(N・m)：15.3●取付ボルト：M5×18●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302912

サイズ：

●内径：３０ｍｍ●外径：４８ｍｍ●長さ：２６．６ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：35●外径(mm)：57●長さ(mm)：30●許容最大トルク(N・m)：301.1●許容スラスト(N・m)：17.16●取付ボルト：M6×20●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302929

サイズ：

●内径：３５ｍｍ●外径：５７ｍｍ●長さ：３０ｍｍ

●内輪のツバ部に設けたインローにより、センタリング効果が優れています。●位相合わせ・位置決めが自在にできます。●ロックボルト締め付けの際、ハブの軸方向への移動はありません。●ノンバックラッシなので、ガタはありません。●工作機械・搬送装置・ロボット・各種自動機。●内径(mm)：8●外径(mm)：21●長さ(mm)：14.6●許容最大トルク(N・m)：10.7●許容スラスト(N・m)：2.64●取付ボルト：M4×12●サビのでないクリーンタイプ●使用温度範囲：-20～100℃●ボルト数：4●ステンレス(SUS304)

商品コード：

2500202302936

サイズ：

●内径：８ｍｍ●外径：２１ｍｍ●長さ：１４．６ｍｍ
