カップリング（軸受・駆動機器・伝導部品）

取付ネジＷ１／４×山２０。

商品コード：

2502700188401

取付ネジＷ１／４×山２０。

商品コード：

2502700188418

取付ネジＷ１／４×山２０。

商品コード：

2502700188661

取付ネジＷ１／４×山２０。

商品コード：

2502700188678

取付ネジＷ１／４×山２０。

商品コード：

2502700189071

取付ネジＷ１／４×山２０。

商品コード：

2502700189088

取付ネジＷ１／４×山２０。

商品コード：

2502700189804

●潤滑剤の飛散とチリやゴミの侵入を防ぎます。●チエーンカップリング専用ケースです。●カップリングスプロケット用専用ケース。●各種機器の伝動用・駆動用。●適合本体：12018H●B(mm)：181●A(mm)：307●重量(kg)：6.2●カタヤマ　カップリングケ－ス●アルミ合金鋳物●ボルト×4●Z形オイルシール×1

商品コード：

2500200177239

●異なったシャフト径の動力を伝達することができます。●チエーンカップリングスプロケット2個と専用ローラチェーンのセットです。●各種機器の伝動用・駆動用。●軸径範囲 最大(mm)：125●軸径範囲 最小(下穴H10)(mm)：37(35)●使用チェーンピッチ(mm)：38.1●使用チェーン最大幅(mm)：101.2●本体寸法S(mm)：22.7●本体寸法O(mm)：255●本体寸法m(mm)：56●本体寸法L(mm)：202.7●本体寸法l(mm)：90●本体寸法G(mm)：53●本体寸法D'(mm)：170●本体寸法D(mm)：173●適合ケース：12018C●概略重量(kg)：47●チエーンカップリング本体●スプロケット:機械構造用炭素鋼、熱処理:歯先高周波焼き入れ●チェーン:鉄●チェーンカップリングスプロケット×2●ローラーチェーン×1

商品コード：

2500200177246

●潤滑剤の飛散とチリやゴミの侵入を防ぎます。●チエーンカップリング専用ケースです。●カップリングスプロケット用専用ケース。●各種機器の伝動用・駆動用。●適合本体：12022H●B(mm)：181●A(mm)：357●重量(kg)：8●カタヤマ　カップリングケ－ス●アルミ合金鋳物●ボルト×4●Z形オイルシール×1

商品コード：

2500200177376

●異なったシャフト径の動力を伝達することができます。●チエーンカップリングスプロケット2個と専用ローラチェーンのセットです。●各種機器の伝動用・駆動用。●軸径範囲 最大(mm)：140●軸径範囲 最小(下穴H10)(mm)：37(35)●使用チェーンピッチ(mm)：38.1●使用チェーン最大幅(mm)：101.2●本体寸法S(mm)：22.7●本体寸法O(mm)：303●本体寸法m(mm)：55●本体寸法L(mm)：222.7●本体寸法l(mm)：100●本体寸法G(mm)：43●本体寸法D'(mm)：210●本体寸法D(mm)：213●適合ケース：12022C●概略重量(kg)：72●チエーンカップリング本体●スプロケット:機械構造用炭素鋼、熱処理:歯先高周波焼き入れ●チェーン:鉄●チェーンカップリングスプロケット×2●ローラーチェーン×1

商品コード：

2500200177383

取付ネジＷ１／４×山２０。

商品コード：

2502700162821

取付ネジＷ１／４×山２０。

商品コード：

2502700162838

取付ネジＷ１／４×山２０。●適合サイズ０７１０（１３）給水管用。

商品コード：

2502700162845

取付ネジＷ１／４×山２０。

商品コード：

2502700162852

取付ネジＷ１／４×山２０。

商品コード：

2502700162869

取付ネジＷ１／４×山２０。

商品コード：

2502700182812

●角度をつけて伝導伝達が出来る製品です。●高精度耐久用●内径(mm)：6●外径(mm)：12.5●長さ(mm)：40●許容最大トルク(N・m)：9●全長(mm)：40●タイプ：精密タイプH型●最大回転数(min-1)：2000●軸入有効寸法(mm)：13●最大伝達容量(N・m)：9●高精度耐久用●SCM435他●※追加工が必要の場合は別途お見積りください。

商品コード：

2500201825078

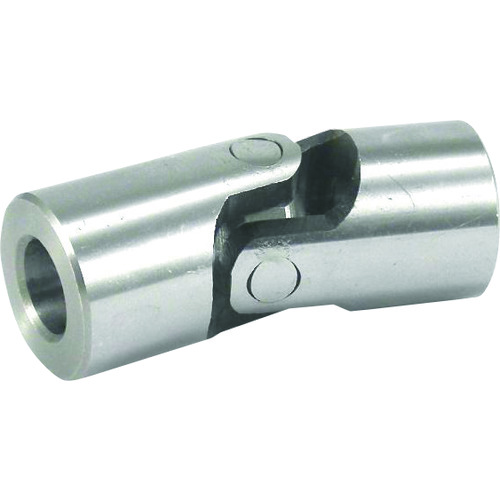

●角度をつけて伝導伝達が出来る製品です。●高精度耐久用●内径(mm)：8●外径(mm)：16●長さ(mm)：50●許容最大トルク(N・m)：19●全長(mm)：50●タイプ：精密タイプH型●軸入有効寸法(mm)：16.5●最大伝達容量(N・m)：19●最大回転数(min-1)：1800●高精度耐久用●SCM435他●※追加工が必要の場合は別途お見積りください。

商品コード：

2500201826860

●角度をつけて伝導伝達が出来る製品です。●耐蝕用●内径(mm)：10●外径(mm)：20●長さ(mm)：56●許容最大トルク(N・m)：15●全長(mm)：56●タイプ：耐蝕タイプHS型●最大伝達容量(N・m)：15●最大回転数(min-1)：580●軸入有効寸法(mm)：17●耐蝕用●SUS304●※追加工が必要の場合は別途お見積りください。

商品コード：

2500201897143

●角度をつけて伝導伝達が出来る製品です。●耐蝕用●内径(mm)：12●外径(mm)：25●長さ(mm)：71●許容最大トルク(N・m)：26●全長(mm)：71●タイプ：耐蝕タイプHS型●軸入有効寸法(mm)：22●最大伝達容量(N・m)：26●最大回転数(min-1)：480●耐蝕用●SUS304●※追加工が必要の場合は別途お見積りください。

商品コード：

2500201897358

●角度をつけて伝導伝達が出来る製品です。●耐蝕用●内径(mm)：6●外径(mm)：12.5●長さ(mm)：40●許容最大トルク(N・m)：3●全長(mm)：40●タイプ：耐蝕タイプHS型●軸入有効寸法(mm)：13●最大回転数(min-1)：800●最大伝達容量(N・m)：3●耐蝕用●SUS304●※追加工が必要の場合は別途お見積りください。

商品コード：

2500201899710

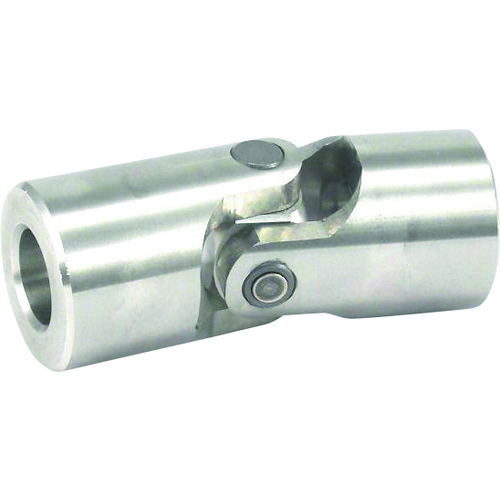

●角度をつけて伝導伝達が出来る製品です。●耐蝕用●内径(mm)：8●外径(mm)：16●長さ(mm)：50●許容最大トルク(N・m)：9●全長(mm)：50●タイプ：耐蝕タイプHS型●最大回転数(min-1)：720●最大伝達容量(N・m)：9●軸入有効寸法(mm)：16.5●耐蝕用●SUS304●※追加工が必要の場合は別途お見積りください。

商品コード：

2500201899871

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：12●外径(mm)：21●長さ(mm)：32●許容最大トルク(N・m)：37.3●許容スラスト(N・m)：2010●二面幅寸法(mm)：19●使用温度範囲：-20～100℃●スチール

商品コード：

2500202336566

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：14●外径(mm)：24.6●長さ(mm)：36●許容最大トルク(N・m)：41.2●許容スラスト(N・m)：2442●二面幅寸法(mm)：22●使用温度範囲：-20～100℃●スチール

商品コード：

2500202337327

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：15●外径(mm)：25●長さ(mm)：39.5●許容最大トルク(N・m)：49●許容スラスト(N・m)：2942●二面幅寸法(mm)：23●使用温度範囲：-20～100℃●スチール

商品コード：

2500202337853

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：16●外径(mm)：26●長さ(mm)：41●許容最大トルク(N・m)：54.9●許容スラスト(N・m)：3275●二面幅寸法(mm)：24●使用温度範囲：-20～100℃●スチール

商品コード：

2500202338096

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：17●外径(mm)：28.5●長さ(mm)：43●許容最大トルク(N・m)：60.8●許容スラスト(N・m)：3687●二面幅寸法(mm)：26●使用温度範囲：-20～100℃●スチール

商品コード：

2500202338270

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：18●外径(mm)：30●長さ(mm)：45●許容最大トルク(N・m)：68.6●許容スラスト(N・m)：3942●二面幅寸法(mm)：27●使用温度範囲：-20～100℃●スチール

商品コード：

2500202338478

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：19●外径(mm)：32●長さ(mm)：47●許容最大トルク(N・m)：75.5●許容スラスト(N・m)：4364●二面幅寸法(mm)：29●使用温度範囲：-20～100℃●スチール

商品コード：

2500202338577

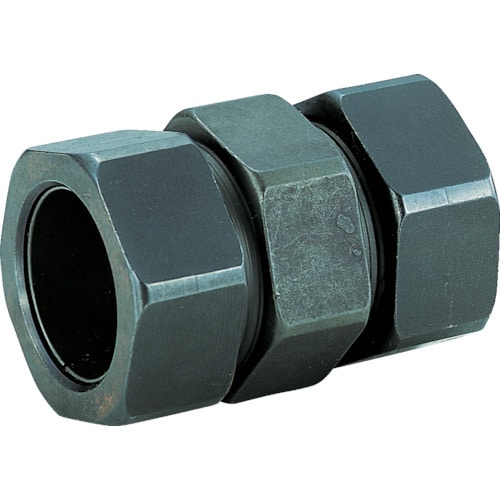

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：20●外径(mm)：32.5●長さ(mm)：50●許容最大トルク(N・m)：88.2●許容スラスト(N・m)：4952●二面幅寸法(mm)：30●使用温度範囲：-20～100℃●スチール

商品コード：

2500202339192

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：22●外径(mm)：35●長さ(mm)：52●許容最大トルク(N・m)：103●許容スラスト(N・m)：5491●二面幅寸法(mm)：32●使用温度範囲：-20～100℃●スチール

商品コード：

2500202339901

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：24●外径(mm)：38.5●長さ(mm)：54●許容最大トルク(N・m)：123●許容スラスト(N・m)：6080●二面幅寸法(mm)：35●使用温度範囲：-20～100℃●スチール

商品コード：

2500202340181

●バックラッシ(遊びや隙間)がなくトルクやスラストの複合荷重に耐えます。●小型・軽量で慣性が少なく、シンプルな構造で取り付け・分解が簡単です。●シャフトとシャフトをキーレスで固定する継手です。●表面は、かじり付防止用としてリン酸マンガン被膜処理を施しています。●各ユニットへの入出力シャフトの固定。●内径(mm)：25●外径(mm)：40●長さ(mm)：57●許容最大トルク(N・m)：157●許容スラスト(N・m)：7159●二面幅寸法(mm)：36●使用温度範囲：-20～100℃●スチール

商品コード：

2500202340471

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：12●外径(mm)：26●長さ(mm)：16.5●許容最大トルク(N・m)：50●二面幅寸法(mm)：10●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：50.0●スラスト荷重(kN)：7.94●スラスト荷重(N・m)：7.94

商品コード：

2500202559491

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：14●外径(mm)：28●長さ(mm)：20●許容最大トルク(N・m)：73.5●二面幅寸法(mm)：12●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：73.5●スラスト荷重(kN)：9.90●スラスト荷重(N・m)：9.90

商品コード：

2500202559507

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：15●外径(mm)：29●長さ(mm)：20●許容最大トルク(N・m)：94.1●二面幅寸法(mm)：12●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：94.1●スラスト荷重(kN)：11.9●スラスト荷重(N・m)：11.9

商品コード：

2500202559514

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：19●外径(mm)：33●長さ(mm)：20●許容最大トルク(N・m)：120●二面幅寸法(mm)：12●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：120●スラスト荷重(kN)：11.9●スラスト荷重(N・m)：11.9

商品コード：

2500202559552

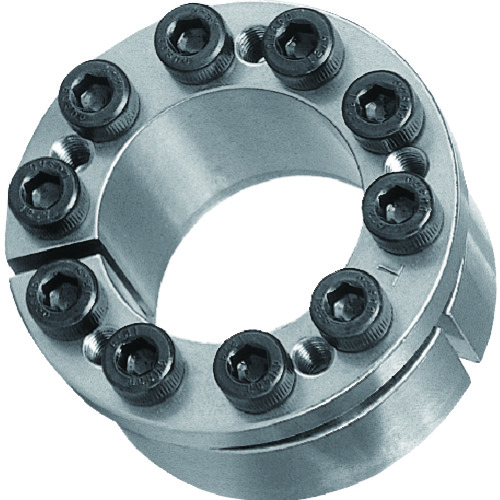

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：20●外径(mm)：38●長さ(mm)：25●許容最大トルク(N・m)：206●二面幅寸法(mm)：15●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：206●スラスト荷重(kN)：19.4●スラスト荷重(N・m)：19.4

商品コード：

2500202559576

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：20●外径(mm)：47●長さ(mm)：20●許容最大トルク(N・m)：304●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：304●スラスト荷重(kN)：30.4●スラスト荷重(N・m)：30.4

商品コード：

2500202559583

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：22●外径(mm)：40●長さ(mm)：25●許容最大トルク(N・m)：226●二面幅寸法(mm)：15●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：226●スラスト荷重(kN)：19.4●スラスト荷重(N・m)：19.4

商品コード：

2500202559590

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：22●外径(mm)：47●長さ(mm)：20●許容最大トルク(N・m)：333●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：333●スラスト荷重(kN)：30.4●スラスト荷重(N・m)：30.4

商品コード：

2500202559606

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：24●外径(mm)：50●長さ(mm)：20●許容最大トルク(N・m)：461●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：461●スラスト荷重(kN)：38.2●スラスト荷重(N・m)：38.2

商品コード：

2500202559620

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：25●外径(mm)：43●長さ(mm)：25●許容最大トルク(N・m)：343●二面幅寸法(mm)：17●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：343●スラスト荷重(kN)：25.9●スラスト荷重(N・m)：25.9

商品コード：

2500202559651

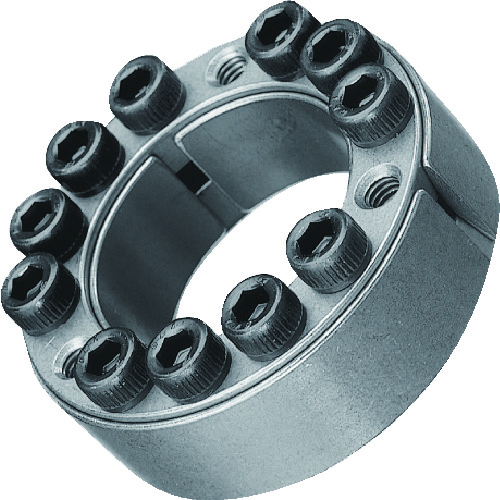

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：25●外径(mm)：50●長さ(mm)：20●許容最大トルク(N・m)：480●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：480●スラスト荷重(kN)：38.2●スラスト荷重(N・m)：38.2

商品コード：

2500202559668

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：28●外径(mm)：55●長さ(mm)：20●許容最大トルク(N・m)：539●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：539●スラスト荷重(kN)：38.2●スラスト荷重(N・m)：38.2

商品コード：

2500202559682

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：30●外径(mm)：48●長さ(mm)：28●許容最大トルク(N・m)：515●二面幅寸法(mm)：19●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：515●スラスト荷重(kN)：32.4●スラスト荷重(N・m)：32.4

商品コード：

2500202559699

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：30●外径(mm)：55●長さ(mm)：20●許容最大トルク(N・m)：578●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：578●スラスト荷重(kN)：38.2●スラスト荷重(N・m)：38.2

商品コード：

2500202559705

●もっともポピュラーな汎用タイプです。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：35●外径(mm)：60●長さ(mm)：20●許容最大トルク(N・m)：862●二面幅寸法(mm)：20●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：862●スラスト荷重(kN)：49.0●スラスト荷重(N・m)：49.0

商品コード：

2500202559743

●広範囲の公差軸に対応可能です。●キー等を使わず軸とボスを締結させる摩擦式締結具です。●内径(mm)：38●外径(mm)：60●長さ(mm)：32●許容最大トルク(N・m)：921●二面幅寸法(mm)：19●使用温度範囲(℃)：-30℃～+200℃●伝達トルク(N・m)：921●スラスト荷重(kN)：45.8●スラスト荷重(N・m)：45.8

商品コード：

2500202559750
