歯車

●S45Cウォーム 、歯形：並歯 、圧力角：20°、材質：S45C機械構造用炭素鋼、精密転造仕上品です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：1.5●条数：2●基準円直径(mm)：φ25●穴径(mm)：φ12●形状：C●歯幅(mm)：35●全長(mm)：55●歯先円直径(mm)：φ28●ハブ長さ(mm)：10(lhR)、10(lhL)●ハブ外径(mm)：φ20●キー溝b2×t2：4×1.8●進み角：3°26′●かみ合いピッチ円直径d(mm)：25●ウォームのねじれ方向および条数(mm)：R2●ウォームのねじれ方向および条数：R2●ねじれ方向：R●歯形：並歯●圧力角(°)：20●歯形：並歯●圧力角：20°●S45C(機械構造用炭素鋼)●キー材が付いてます。

商品コード：

2500204935606

●S45Cウォーム 、歯形：並歯 、圧力角：20°、材質：S45C機械構造用炭素鋼、精密転造仕上品です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：1.5●条数：2●基準円直径(mm)：φ25●穴径(mm)：φ10●形状：B●歯幅(mm)：30●全長(mm)：43●歯先円直径(mm)：φ28●ハブ長さ(mm)：13●ハブ外径(mm)：φ20●進み角：6°54′●歯数比：-●ねじれ方向：R●かみ合いピッチ円直径d(mm)：25●ウォームのねじれ方向および条数(mm)：R2●ウォームのねじれ方向および条数：R2●歯形：並歯●圧力角(°)：20●歯形：並歯●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500204935613

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：1●条数：1●基準円直径(mm)：φ16●穴径(mm)：φ8●形状：A●歯幅(mm)：25●全長(mm)：25●歯先円直径(mm)：φ18●キー溝b2×t2：3×1.4●進み角3°35′●ウォームのねじれ方向および条数：L1●ウォームのねじれ方向および条数(mm)：L1●取付ねじls：-●取付ねじM：-●ねじれ方向：L●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●キー材が付いてます。●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500204935781

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：1●条数：1●基準円直径(mm)：φ16●形状：L●歯幅(mm)：25●全長(mm)：100●歯先円直径(mm)：φ18●ハブ長さ(mm)：50(lhR)、25(lhL)●ハブ外径(mm)：φ13.0(h8)●キー溝b2×t2：-●進み角3°35′●ねじれ方向：L●ウォームのねじれ方向および条数(mm)：L1●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：L1●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500204935798

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：1●条数：2●基準円直径(mm)：φ16●形状：L●歯幅(mm)：25●全長(mm)：100●歯先円直径(mm)：φ18●ハブ長さ(mm)：50(lhR)、25(lhL)●ハブ外径(mm)：φ13.0(h8)●キー溝b2×t2：-●進み角：7°11′●取付ねじls：-●ねじれ方向：L●ウォームのねじれ方向および条数：L2●ウォームのねじれ方向および条数(mm)：L2●取付ねじM：-●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500204935811

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●モジュール：1●穴径(mm)：φ8●形状：B●基準円直径(mm)：φ16.0●歯幅(mm)：25●条数：2●歯先円直径(mm)：φ18●全長(mm)：25●キー溝b2×t2：3×1.4●進み角7°11′●ウォームのねじれ方向および条数：R2●ウォームのねじれ方向および条数(mm)：R2●ねじれ方向：R●取付ねじls：-●取付ねじM：-●歯先円直径da(mm)：12●ハブ外径dh(mm)：10.30●ハブ長さlhR(mm)：6●進み角r：4°24’●機械構造用炭素鋼(S45C)

商品コード：

2500204935828

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：1●基準円直径(mm)：φ31●穴径(mm)：φ14●形状：C●歯幅(mm)：41●全長(mm)：65●歯先円直径(mm)：φ35●ハブ長さ(mm)：12(lhR)、12(lhL)●ハブ外径(mm)：φ25●キー溝b2×t2：5×2.3●進み角3°42′●ねじれ方向：L●ウォームのねじれ方向および条数(mm)：L1●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：L1●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●キー材が付いてます。●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500204936016

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：1●基準円直径(mm)：φ31●穴径(mm)：φ12●形状：B●歯幅(mm)：35●全長(mm)：50●歯先円直径(mm)：φ35●ハブ長さ(mm)：15●ハブ外径(mm)：φ25●キー溝b2×t2：-●進み角3°42′●ウォームのねじれ方向および条数(mm)：L1●ねじれ方向：L●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：L1●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500204936023

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：2●基準円直径(mm)：φ31●穴径(mm)：φ14●形状：C●歯幅(mm)：41●全長(mm)：65●歯先円直径(mm)：φ35●ハブ長さ(mm)：12(lhR)、12(lhL)●ハブ外径(mm)：φ25●キー溝b2×t2：5×2.3●進み角：7°25′●ウォームのねじれ方向および条数(mm)：L2●ねじれ方向：L●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：L2●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500204936030

●S45Cウォーム 、歯形：並歯 、圧力角：20°、材質：S45C機械構造用炭素鋼、精密転造仕上品です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：1●基準円直径(mm)：φ31●穴径(mm)：φ14●形状：C●歯幅(mm)：41●全長(mm)：65●歯先円直径(mm)：φ35●ハブ長さ(mm)：12(lhR)、12(lhL)●ハブ外径(mm)：φ25●キー溝b2×t2：5×2.3●進み角：3°42′●かみ合いピッチ円直径d(mm)：31●ウォームのねじれ方向および条数：R1●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R1●歯形：並歯●圧力角(°)：20●歯形：並歯●圧力角：20°●S45C(機械構造用炭素鋼)●キー材が付いてます。

商品コード：

2500204936047

●S45Cウォーム 、歯形：並歯 、圧力角：20°、材質：S45C機械構造用炭素鋼、精密転造仕上品です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：1●基準円直径(mm)：φ31●穴径(mm)：φ12●形状：B●歯幅(mm)：35●全長(mm)：50●歯先円直径(mm)：φ35●ハブ長さ(mm)：15●ハブ外径(mm)：φ25●進み角：3°42′●ウォームのねじれ方向および条数：R1●ウォームのねじれ方向および条数(mm)：R1●かみ合いピッチ円直径d(mm)：31●ねじれ方向：R●歯形：並歯●圧力角(°)：20●歯形：並歯●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500204936054

●S45Cウォーム 、歯形：並歯 、圧力角：20°、材質：S45C機械構造用炭素鋼、精密転造仕上品です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：2●基準円直径(mm)：φ31●穴径(mm)：φ14●形状：C●歯幅(mm)：41●全長(mm)：65●歯先円直径(mm)：φ35●ハブ長さ(mm)：12(lhR)、12(lhL)●ハブ外径(mm)：φ25●キー溝b2×t2：5×2.3●進み角：7°25′●ねじれ方向：R●ウォームのねじれ方向および条数：R2●ウォームのねじれ方向および条数(mm)：R2●かみ合いピッチ円直径d(mm)：31●歯形：並歯●圧力角(°)：20●歯形：並歯●圧力角：20°●S45C(機械構造用炭素鋼)●キー材が付いてます。

商品コード：

2500204936061

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.5●歯数：20●穴径(mm)：4●歯形：並歯●形状：HA●全長：12●ボス径：9●歯先円直径：11●基準円直径：10●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：2級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010467

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.5●歯数：20●穴径(mm)：4●歯形：並歯●形状：HA●全長：12●ボス径：9●歯先円直径：11●基準円直径：10●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：2級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010474

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.5●歯数：40●穴径(mm)：5●歯形：並歯●形状：HA●全長：12●ボス径：15●歯先円直径：21●基準円直径：20●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：2級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010504

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.5●歯数：50●穴径(mm)：5●歯形：並歯●形状：HA●全長：12●ボス径：20●歯先円直径：26●基準円直径：25●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：2級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010511

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.5●歯数：60●穴径(mm)：5●歯形：並歯●形状：HA●全長：12●ボス径：25●歯先円直径：31●基準円直径：30●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010528

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.8●歯数：40●穴径(mm)：6●歯形：並歯●形状：HA●全長：16●ボス径：20●歯先円直径：33.6●基準円直径：32●歯幅：8●ボス長さ(右)：8●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010573

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m0.8●歯数：60●穴径(mm)：8●歯形：並歯●形状：HA●全長：16●ボス径：25●歯先円直径：49.6●基準円直径：48●歯幅：8●ボス長さ(右)：8●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010597

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m1.5●歯数：30●穴径(mm)：10●歯形：並歯●形状：H1●全長：24●ボス径：30●歯先円直径：49.5●基準円直径：45●歯幅：14●ボス長さ(右)：10●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010641

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m1.5●歯数：40●穴径(mm)：12●歯形：並歯●形状：H1●全長：24●ボス径：35●歯先円直径：64.5●基準円直径：60●歯幅：14●ボス長さ(右)：10●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010658

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m1.5●歯数：50●穴径(mm)：12●歯形：並歯●形状：H1●全長：24●ボス径：45●歯先円直径：79.5●基準円直径：75●歯幅：14●ボス長さ(右)：10●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010665

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m1.5●歯数：60●穴径(mm)：12●歯形：並歯●形状：H1●全長：24●ボス径：50●歯先円直径：94.5●基準円直径：90●歯幅：14●ボス長さ(右)：10●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010672

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m1●歯数：30●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：20●歯先円直径：33●基準円直径：30●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010788

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m1●歯数：50●穴径(mm)：8●歯形：並歯●形状：H1●全長：20●ボス径：30●歯先円直径：53●基準円直径：50●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010818

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m2.5●歯数：30●穴径(mm)：12●歯形：並歯●形状：H4●全長：34●ボス径：40●歯先円直径：82.5●基準円直径：75●歯幅：20●ボス長さ(右)：14●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010863

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m2.5●歯数：30●穴径(mm)：12●歯形：並歯●形状：H4●全長：34●ボス径：40●歯先円直径：82.5●基準円直径：75●歯幅：20●ボス長さ(右)：14●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010870

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：33●ボス径：33●歯先円直径：46●基準円直径：40●歯幅：18●ボス長さ(右)：15●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201010986

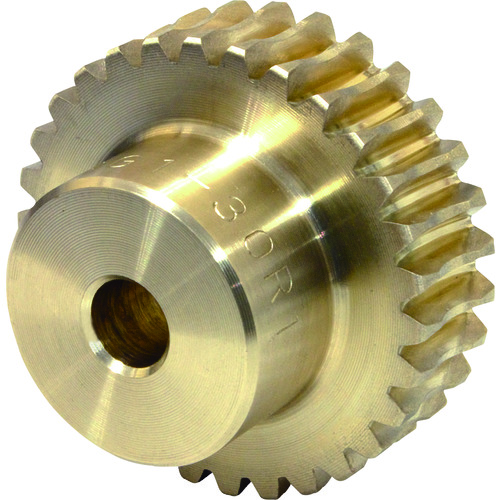

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60●歯幅：25●ボス長さ(右)：18●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201011365

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m3●歯数：30●穴径(mm)：20●歯形：並歯●形状：H4●全長：43●ボス径：55●歯先円直径：99●基準円直径：90●歯幅：25●ボス長さ(右)：18●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201011433

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m3●歯数：40●穴径(mm)：20●歯形：並歯●形状：H5●全長：43●ボス径：65●歯先円直径：129●基準円直径：120●歯幅：25●ボス長さ(右)：18●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201011457

●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。●動力伝達用歯車。●モジュール：m4●歯数：40●穴径(mm)：20●歯形：並歯●形状：H5●全長：50●ボス径：80●歯先円直径：172●基準円直径：160●歯幅：30●ボス長さ(右)：20●歯車精度：KHKW002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●CAC702●1個の販売でありセット販売ではございません。

商品コード：

2500201011648

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：1.5●歯数：18●基準円直径(mm)：φ27●歯幅(mm)：9.8●穴径(mm)：φ8●全長(mm)：22.96●歯先円直径(mm)：φ30.09●組立距離(mm)：40.74●ハブ外径(mm)：φ22●ハブ長さ(mm)：12.49●ねじれ方向：L●穴長さ(mm)：21●歯先角：30°41′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●S45C(機械構造用炭素鋼)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201098694

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：1.5●歯数：18●基準円直径(mm)：φ27●歯幅(mm)：9.8●穴径(mm)：φ8●全長(mm)：22.96●歯先円直径(mm)：φ30.09●組立距離(mm)：40.74●ハブ外径(mm)：φ22●ハブ長さ(mm)：12.49●ねじれ方向：L●穴長さ(mm)：21●歯先角：30°44′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201098700

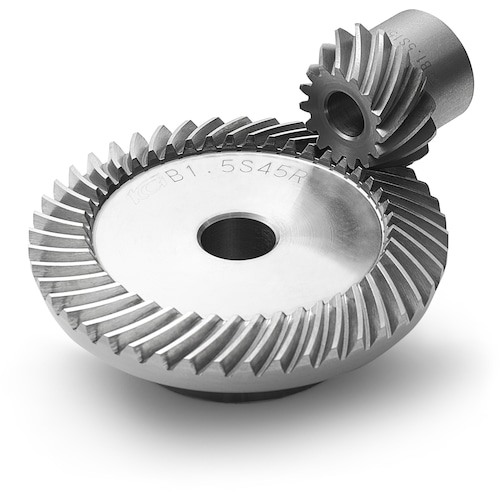

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：1.5●歯数：36●基準円直径(mm)：φ54●歯幅(mm)：9.8●穴径(mm)：φ10●全長(mm)：18.01●歯先円直径(mm)：φ54.76●組立距離(mm)：26.75●ハブ外径(mm)：φ30●ハブ長さ(mm)：9●ねじれ方向：R●穴長さ(mm)：15.5●歯先角：65°57′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●S45C(機械構造用炭素鋼)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201098717

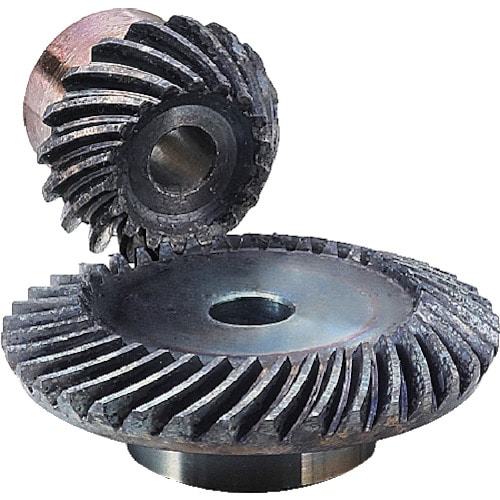

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：3●モジュール：1.5●歯数：36●基準円直径(mm)：φ54●歯幅(mm)：9.8●穴径(mm)：φ10●全長(mm)：18.01●歯先円直径(mm)：φ54.76●組立距離(mm)：26.75●ハブ外径(mm)：φ30●ハブ長さ(mm)：9●ねじれ方向：R●穴長さ(mm)：15.5●歯先角：65°57′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201098724

●歯数比：3●モジュール：1●歯数：15●基準円直径(mm)：φ15●歯幅(mm)：6.7●穴径(mm)：φ6●全長(mm)：15.16●歯先円直径(mm)：φ17.67●組立距離(mm)：31●ハブ外径(mm)：φ13●ハブ長さ(mm)：8.17●取付ねじM：M4●取付ねじls：4●付属ねじ(2個)：○●歯車精度：JISB17043級●圧力角：20°●機械構造用炭素鋼(S45C)

商品コード：

2500201116169

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：1:3●モジュール：1●歯数：15●基準円直径(mm)：φ15●歯幅(mm)：6.7●穴径(mm)：φ6●全長(mm)：15.07●歯先円直径(mm)：φ17.07●組立距離(mm)：31●ハブ外径(mm)：φ13●ハブ長さ(mm)：8.17●取付ねじM：2-M4●取付ねじls：4●ねじれ方向：L●穴長さ(mm)：14.4●歯先角：21°53′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●セットスクリューが2個付いてます。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201116176

●追加工がしやすいかさ歯車です。●品番末尾Hは、歯部高周波焼入品です。●一般産業機械、食品機械、医療機器などに使用。●歯数比：2●モジュール：1●歯数：20●基準円直径(mm)：φ20●歯幅(mm)：5.7●穴径(mm)：φ6●全長(mm)：15.03●歯先円直径(mm)：φ21.79●組立距離(mm)：29.6●ハブ外径(mm)：φ16●ハブ長さ(mm)：8.6●取付ねじM：M4●取付ねじls：4●付属ねじ(2個)：○●歯車精度：JISＢ1704(ISO)3級(歯部高周波焼入品：4級)●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500201116190

●追加工がしやすいかさ歯車です。●品番末尾Hは、歯部高周波焼入品です。●一般産業機械、食品機械、医療機器などに使用。●歯数比：2●モジュール：1●歯数：20●基準円直径(mm)：φ20●歯幅(mm)：5.7●穴径(mm)：φ8●全長(mm)：15.03●歯先円直径(mm)：φ21.79●組立距離(mm)：29.6●ハブ外径(mm)：φ16●ハブ長さ(mm)：8.6●取付ねじM：M4●取付ねじls：4●付属ねじ(2個)：○●歯車精度：JISＢ1704(ISO)3級(歯部高周波焼入品：4級)●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500201116206

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：1:2●モジュール：1●歯数：20●基準円直径(mm)：φ20●歯幅(mm)：5.7●穴径(mm)：φ8●全長(mm)：15●歯先円直径(mm)：φ21.87●組立距離(mm)：29.6●ハブ外径(mm)：φ16●ハブ長さ(mm)：8.6●取付ねじM：2-M4●取付ねじls：4●ねじれ方向：L●穴長さ(mm)：14●歯先角：30°13′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●セットスクリューが2個付いてます。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201116213

●追加工がしやすいかさ歯車です。●品番末尾Hは、歯部高周波焼入品です。●一般産業機械、食品機械、医療機器などに使用。●歯数比：2●モジュール：1●歯数：20●基準円直径(mm)：φ20●歯幅(mm)：5.7●穴径(mm)：φ6●全長(mm)：15.03●歯先円直径(mm)：φ21.79●組立距離(mm)：29.6●ハブ外径(mm)：φ16●ハブ長さ(mm)：8.6●付属ねじ(2個)：-●歯車精度：JISＢ1704(ISO)3級(歯部高周波焼入品：4級)●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500201116220

●追加工がしやすいかさ歯車です。●品番末尾Hは、歯部高周波焼入品です。●一般産業機械、食品機械、医療機器などに使用。●歯数比：2●モジュール：1●歯数：40●基準円直径(mm)：φ40●歯幅(mm)：5.7●穴径(mm)：φ10●全長(mm)：15.02●歯先円直径(mm)：φ40.89●組立距離(mm)：21.8●ハブ外径(mm)：φ25●ハブ長さ(mm)：8.0●取付ねじM：M5●取付ねじls：4●付属ねじ(2個)：○●歯車精度：JISＢ1704(ISO)3級(歯部高周波焼入品：4級)●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500201116237

●追加工がしやすいかさ歯車です。●品番末尾Hは、歯部高周波焼入品です。●一般産業機械、食品機械、医療機器などに使用。●歯数比：2●モジュール：1●歯数：40●基準円直径(mm)：φ40●歯幅(mm)：5.7●穴径(mm)：φ8●全長(mm)：15.02●歯先円直径(mm)：φ40.89●組立距離(mm)：21.8●ハブ外径(mm)：φ25●ハブ長さ(mm)：8.0●取付ねじM：M5●取付ねじls：4●付属ねじ(2個)：○●歯車精度：JISＢ1704(ISO)3級(歯部高周波焼入品：4級)●圧力角：20°●S45C(機械構造用炭素鋼)

商品コード：

2500201116244

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：1●歯数：40●基準円直径(mm)：φ40●歯幅(mm)：5.7●穴径(mm)：φ10●全長(mm)：14.57●歯先円直径(mm)：φ40.41●組立距離(mm)：21.8●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●取付ねじM：2-M5●取付ねじls：4●ねじれ方向：R●穴長さ(mm)：13●歯先角：65°36′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●セットスクリューが2個付いてます。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201116268

●歯数比：3●モジュール：1●歯数：45●基準円直径(mm)：φ45●歯幅(mm)：5.7●穴径(mm)：φ10●全長(mm)：14.97●歯先円直径(mm)：φ45.37●組立距離(mm)：20●ハブ外径(mm)：φ25●ハブ長さ(mm)：8.00●付属ねじ(2個)：-●歯車精度：JISB17043級●圧力角：20°●機械構造用炭素鋼(S45C)

商品コード：

2500201116275

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：3●モジュール：1●歯数：45●基準円直径(mm)：φ45●歯幅(mm)：6.7●穴径(mm)：φ10●全長(mm)：14.8●歯先円直径(mm)：φ45.25●組立距離(mm)：20●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●取付ねじM：2-M5●取付ねじls：4●ねじれ方向：R●穴長さ(mm)：12.3●歯先角：73°21′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●セットスクリューが2個付いてます。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201116282

●追加工がしやすいかさ歯車です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：1●歯数：40●基準円直径(mm)：φ40●歯幅(mm)：5.7●穴径(mm)：φ8●全長(mm)：15.02●歯先円直径(mm)：φ40.89●組立距離(mm)：21.80●ハブ外径(mm)：φ25●ハブ長さ(mm)：8.0●取付ねじM：M5●取付ねじls：4●付属ねじ(2個)：-●歯車精度：JISＢ1704(ISO)4級●圧力角：20°●SUS304(ステンレス鋼棒)

商品コード：

2500201116398

●追加工がしやすいかさ歯車です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：1●歯数：40●基準円直径(mm)：φ40●歯幅(mm)：5.7●穴径(mm)：φ8●全長(mm)：15.02●歯先円直径(mm)：φ40.89●組立距離(mm)：21.8●ハブ外径(mm)：φ25●ハブ長さ(mm)：8.0●付属ねじ(2個)：-●歯車精度：JISＢ1704(ISO)4級●圧力角：20°●SUS304(ステンレス鋼棒)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201116404

●追加工がしやすいかさ歯車です。●品番末尾は、高周波焼入済です。●一般産業機械、食品機械、医療機器等に使用。●歯数比：2●モジュール：2.5●歯数：18●基準円直径(mm)：φ45●歯幅(mm)：16.7●穴径(mm)：φ12●全長(mm)：34.98●歯先円直径(mm)：φ48.63●組立距離(mm)：64.29●ハブ外径(mm)：φ36●ハブ長さ(mm)：17.04●ねじれ方向：L●穴長さ(mm)：32●歯先角：30°53′●歯車精度：JISＢ1704(ISO)3級(高周波焼入品：4級)●ねじれ角35°●圧力角：20°●高周波焼入れ●S45C(機械構造用炭素鋼)●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500201116671
