歯車

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：2●歯数：15●基準円直径(mm)：φ42.43●歯幅(mm)：20●穴径(mm)：φ10●全長(mm)：35●ねじれ方向：L●形状：B1●歯先円直径(mm)：φ46.4●ハブ外径(mm)：φ35●ハブ長さ(mm)：15●歯先円直径：φ46.4●圧力角：20°(並歯)●ねじれ角：45°●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●ねじれ角：45°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500201821452

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：2●歯数：15●基準円直径(mm)：φ42.43●歯幅(mm)：20●穴径(mm)：φ10●全長(mm)：35●ねじれ方向：R●形状：B1●歯先円直径(mm)：φ46.4●ハブ外径(mm)：φ35●ハブ長さ(mm)：15●歯先円直径：φ46.4●圧力角：20°(並歯)●ねじれ角：45°●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●ねじれ角：45°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500201821469

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：2●歯数：20●基準円直径(mm)：φ56.57●歯幅(mm)：20●穴径(mm)：φ12●全長(mm)：35●ねじれ方向：L●形状：B1●歯先円直径(mm)：φ60.6●ハブ外径(mm)：φ45●ハブ長さ(mm)：15●歯先円直径：φ60.6●圧力角：20°(並歯)●ねじれ角：45°●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●ねじれ角：45°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500201821476

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：2●歯数：20●基準円直径(mm)：φ56.57●歯幅(mm)：20●穴径(mm)：φ12●全長(mm)：35●ねじれ方向：R●形状：B1●歯先円直径(mm)：φ60.6●ハブ外径(mm)：φ45●ハブ長さ(mm)：15●歯先円直径：φ60.6●圧力角：20°(並歯)●ねじれ角：45°●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●ねじれ角：45°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500201821483

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：2●歯数：26●基準円直径(mm)：φ73.54●歯幅(mm)：20●穴径(mm)：φ12●全長(mm)：35●ねじれ方向：L●形状：B1●歯先円直径(mm)：φ77.5●ハブ外径(mm)：φ55●ハブ長さ(mm)：15●歯先円直径：φ77.5●圧力角：20°(並歯)●ねじれ角：45°●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●ねじれ角：45°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500201821490

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器などに。●モジュール：2●歯数：26●基準円直径(mm)：φ73.54●歯幅(mm)：20●穴径(mm)：φ12●全長(mm)：35●ねじれ方向：R●形状：B1●歯先円直径(mm)：φ77.5●ハブ外径(mm)：φ55●ハブ長さ(mm)：15●歯先円直径：φ77.5●圧力角：20°(並歯)●ねじれ角：45°●米国・EU市場食品接触用途・規制適合●JISB1702-1(ISO)9～10級●圧力角：20°(並歯)●ねじれ角：45°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。

商品コード：

2500201821506

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：10●バックラッシ(’)：16′～44′●形状：L●軸径公差：JIS h7●A：37●B：58●C：18●D：18●E：18●F：14●G：46●H：38●I：40●J：82●K：5●L：82●M：102●P：20●Q(φ)：5.5●R(φ)：6.5●S(φ)：10●T(φ)：26●U：2●キー：深さ1×15L平取●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009743

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：10●バックラッシ(’)：16′～44′●形状：T●軸径公差：JIS h7●A：37●B：58●C：18●D：18●E：18●F：14●G：46●H：38●I：40●J：82●K：5●L：114●M：102●P：20●Q(φ)：5.5●R(φ)：6.5●S(φ)：10●T(φ)：26●U：2●キー：深さ1×15L平取●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009750

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/2●バックラッシ(’)：30′～1°23′●形状：T●軸径公差：JIS h7●A：37●B：58●C：18●D：18●E：18●F：14●G：46●H：38●I：40●J：82●K：5●L：114●M：102●P：20●Q(φ)：5.5●R(φ)：6.5●S(φ)：10●T(φ)：26●U：2●キー：深さ1×15L平取●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009767

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：15●バックラッシ(’)：10′～37′●形状：T●軸径公差：JIS h7●A：66●B：100●C：31●D：36●E：31●F：22●G：80●H：62●I：66●J：140●K：8●L：192●M：170●P：30●Q(φ)：8.5●R(φ)：8.5●S(φ)：15●T(φ)：42●U：3●キー：5×5×27L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009798

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/2●軸径φD(h7)(mm)：15●バックラッシ(’)：19′～1°09′●形状：T●軸径公差：JIS h7●A：66●B：100●C：31●D：36●E：31●F：22●G：80●H：62●I：66●J：140●K：8●L：192●M：170●P：30●Q(φ)：8.5●R(φ)：8.5●S(φ)：15●T(φ)：42●U：3●キー：5×5×27L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009811

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：20●バックラッシ(’)：8′～33′●形状：L●軸径公差：JIS h7●A：80●B：120●C：36●D：36●E：36●F：26●G：92●H：72●I：76●J：166●K：10●L：168●M：206●P：40●Q(φ)：8.5●R(φ)：8.5●S(φ)：20●T(φ)：52●U：4●キー：6×6×35L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009828

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/2●バックラッシ(’)：15′～60′●形状：L●軸径公差：JIS h7●A：80●B：120●C：36●D：36●E：36●F：26●G：92●H：72●I：76●J：166●K：10●L：168●M：206●P：40●Q(φ)：8.5●R(φ)：8.5●S(φ)：20●T(φ)：52●U：4●キー：6×6×35L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009842

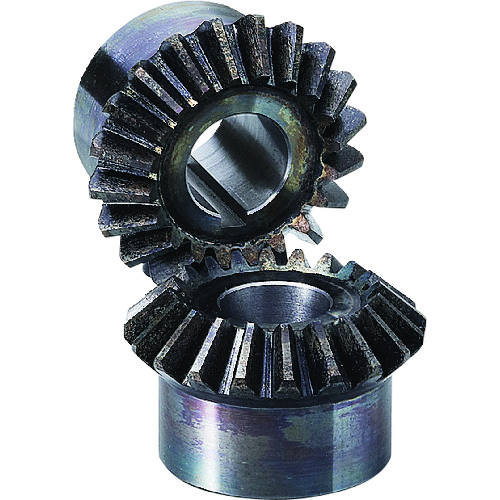

●一般産業機械、食品機械、医療機器等に使用。●モジュール：1.5●歯数：20●基準円直径(mm)：φ30●組立距離(mm)：28●穴径(mm)：φ12●取付ねじM：2-M4●取付ねじls：5●全長(mm)：18.53●歯幅(mm)：6.8●歯先円直径(mm)：φ32.12●ハブ外径(mm)：φ24●ハブ長さ(mm)：10●穴長さ(mm)：16.5●歯数比：1●歯先角：49°3′●歯車精度：JISB1704(ISO)4級●歯数比1●圧力角：20°●S45C(機械構造用炭素鋼)●キー材とセットスクリューが各1個付いてます。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202156843

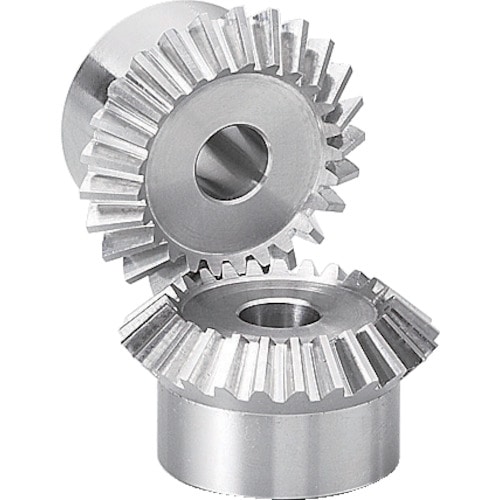

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：1.5●歯数：25●基準円直径(mm)：φ37.5●組立距離(mm)：34●穴径(mm)：φ10●全長(mm)：21.26●歯幅(mm)：7.5●歯先円直径(mm)：φ39.62●ハブ外径(mm)：φ30●ハブ長さ(mm)：11.5●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202156850

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：1.5●歯数：30●基準円直径(mm)：φ45.0●組立距離(mm)：38●穴径(mm)：φ12●全長(mm)：22.83●歯幅(mm)：9.3●歯先円直径(mm)：φ47.12●ハブ外径(mm)：φ33●ハブ長さ(mm)：12.34●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202156867

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1●歯数：15●基準円直径d(mm)：φ15.0●歯幅b(mm)：10●穴径(mm)：φ8●全長l(mm)：30●形状：S3●歯先円直径(mm)：φ17●基準円直径(mm)：φ15●ボス径(mm)：φ17●歯幅(mm)：10●全長(mm)：30●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202162110

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1●歯数：16●基準円直径d(mm)：φ16.0●歯幅b(mm)：10●穴径(mm)：φ8●全長l(mm)：30●形状：S3●歯先円直径(mm)：φ18●基準円直径(mm)：φ16●ボス径(mm)：φ18●歯幅(mm)：10●全長(mm)：30●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202162127

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1●歯数：17●基準円直径d(mm)：φ17.0●歯幅b(mm)：10●穴径(mm)：φ8●全長l(mm)：30●形状：S3●歯先円直径(mm)：φ19●基準円直径(mm)：φ17●ボス径(mm)：φ19●歯幅(mm)：10●全長(mm)：30●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202162134

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1●歯数：18●基準円直径d(mm)：φ18.0●歯幅b(mm)：10●穴径(mm)：φ8●全長l(mm)：30●形状：S3●歯先円直径(mm)：φ20●基準円直径(mm)：φ18●ボス径(mm)：φ20●歯幅(mm)：10●全長(mm)：30●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202162141

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1●歯数：19●基準円直径d(mm)：φ19.0●歯幅b(mm)：10●穴径(mm)：φ8●全長l(mm)：30●形状：S3●歯先円直径(mm)：φ21●基準円直径(mm)：φ19●ボス径(mm)：φ21●歯幅(mm)：10●全長(mm)：30●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202162158

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1●歯数：20●基準円直径d(mm)：φ20.0●歯幅b(mm)：10●穴径(mm)：φ8●全長l(mm)：20●形状：S1●歯先円直径(mm)：φ22●基準円直径(mm)：φ20●ボス径(mm)：φ16●歯幅(mm)：10●全長(mm)：20●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202162165

●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：20●基準円直径(mm)：φ16●組立距離(mm)：16●穴径(mm)：φ5●取付ねじM：M3●取付ねじls：3●全長(mm)：11●歯幅(mm)：3.7●歯先円直径(mm)：φ17.13●ハブ外径(mm)：φ12●ハブ長さ(mm)：6●歯数比：1対1●歯車精度：JISB1704(ISO)4級●圧力角：20°●快削黄銅(C3604B)●セットスクリューが2個付いてます。●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198362

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：20●基準円直径(mm)：φ16●組立距離(mm)：16.0●穴径(mm)：φ5●全長(mm)：11.00●歯幅(mm)：3.7●歯先円直径(mm)：φ17.13●ハブ外径(mm)：φ12●ハブ長さ(mm)：6●歯数比：1●歯車精度：JISB1704(ISO)4級●圧力角：20°●快削黄銅(C3604B)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198379

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：20●基準円直径(mm)：φ16.0●組立距離(mm)：16●穴径(mm)：φ5●取付ねじM：M3●取付ねじls：3●全長(mm)：11.00●歯幅(mm)：3.7●歯先円直径(mm)：φ17.13●ハブ外径(mm)：φ12●ハブ長さ(mm)：6●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●歯数比：1対1●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198386

●旧JIS約3～4級相当です。●追加工がしやすいかさ歯車です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：20●基準円直径(mm)：φ16●組立距離(mm)：16●穴径(mm)：φ5●全長(mm)：11●歯幅(mm)：3.7●歯先円直径(mm)：φφ17.13●ハブ外径(mm)：φ12●ハブ長さ(mm)：6●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●歯数比：1対1●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198393

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：25●基準円直径(mm)：φ20.0●組立距離(mm)：18●穴径(mm)：φ5●取付ねじM：M3●取付ねじls：3●全長(mm)：11.67●歯幅(mm)：4.7●歯先円直径(mm)：φ21.13●ハブ外径(mm)：φ16●ハブ長さ(mm)：6●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●歯数比：1対1●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198409

●旧JIS約3～4級相当です。●追加工がしやすいかさ歯車です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：25●基準円直径(mm)：φ20●組立距離(mm)：18●穴径(mm)：φ5●全長(mm)：11.67●歯幅(mm)：4.7●歯先円直径(mm)：φ21.13●ハブ外径(mm)：φ16●ハブ長さ(mm)：6●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198416

●旧JIS約3～4級相当です。●追加工がしやすいかさ歯車です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：30●基準円直径(mm)：φ24●組立距離(mm)：20●穴径(mm)：φ6●全長(mm)：12.34●歯幅(mm)：5.6●歯先円直径(mm)：φ25.13●ハブ外径(mm)：φ18●ハブ長さ(mm)：6●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198423

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：0.8●歯数：20●基準円直径(mm)：φ16.0●組立距離(mm)：26●穴径(mm)：φ5●取付ねじM：M3●取付ねじls：2.5●全長(mm)：10.96●歯幅(mm)：3.7●歯先円直径(mm)：φ17.13●ハブ外径(mm)：φ12●ハブ長さ(mm)：4.5●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●歯数比：1対1●SUS304L(ステンレス)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202198430

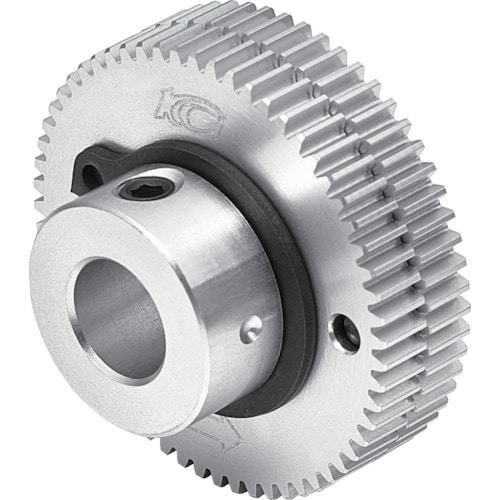

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くすことで歯面間の「遊び」がありません。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●・エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：100●形状：BS●基準円直径(mm)：φ50●歯幅(mm)：8●穴径(mm)：φ10●全長(mm)：16●ハブ外径(mm)：φ20●歯先円直径(mm)：φ46●取付ねじM：M4●取付ねじls：4●ハブ長さ(mm)：8●歯形：並歯●圧力角：20°●アルミニウムA5056(白アルマイト処理)●セットスクリュー●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202439410

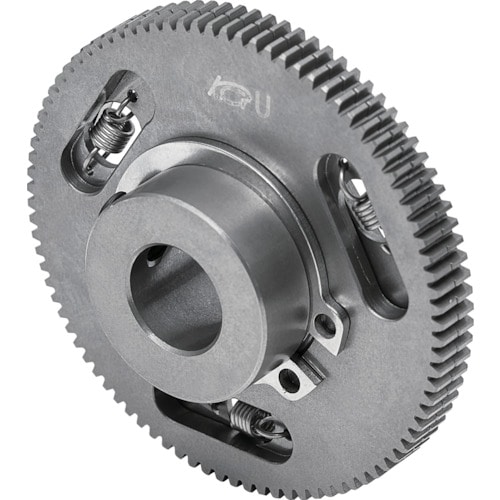

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くします。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●高精度な位置決め(バックラッシによる位置ずれ防止)。●高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：100●形状：BW●基準円直径(mm)：φ50●歯幅(mm)：5●穴径(mm)：φ10●全長(mm)：13●ハブ外径(mm)：φ20●歯先円直径(mm)：φ51●取付ねじM：M4●取付ねじls：4●ハブ長さ(mm)：8●歯形：並歯●圧力角：20°●ステンレス(SUS304表面処理：テフロン系処理)●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202439434

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くします。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：120●形状：BW●基準円直径(mm)：φ60●歯幅(mm)：5●穴径(mm)：φ10●全長(mm)：13●ハブ外径(mm)：φ20●歯先円直径(mm)：φ61●取付ねじM：M4●取付ねじls：4●ハブ長さ(mm)：8●歯形：並歯●圧力角：20°●ステンレス(SUS304表面処理：テフロン系処理)●セットスクリュー●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202439441

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くします。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：60●形状：BW●基準円直径d(mm)：φ30●基準円直径(mm)：φ30●歯幅(mm)：5●穴径(mm)：φ5●歯幅b(mm)：5●穴径H8(mm)：φ5●全長(mm)：13●ハブ外径(mm)：φ12●歯先円直径(mm)：φ31●取付ねじM：M3●取付ねじls：4●ハブ長さ(mm)：8●全長l(mm)：13●歯形：並歯●圧力角：20°●ステンレス(SUS304表面処理：テフロン系処理)●セットスクリュー●セットスクリュー

商品コード：

2500202439458

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くします。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：70●形状：BW●基準円直径(mm)：φ35●歯幅(mm)：5●穴径(mm)：φ8●全長(mm)：13●ハブ外径(mm)：φ16●歯先円直径(mm)：φ36●取付ねじM：M3●取付ねじls：4●ハブ長さ(mm)：8●歯形：並歯●圧力角：20°●ステンレス(SUS304表面処理：テフロン系処理)●セットスクリュー●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202439465

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くします。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：80●形状：BW●基準円直径(mm)：φ40●歯幅(mm)：5●穴径(mm)：φ8●全長(mm)：13●ハブ外径(mm)：φ16●歯先円直径(mm)：φ41●取付ねじM：M3●取付ねじls：4●ハブ長さ(mm)：8●歯形：並歯●圧力角：20°●ステンレス(SUS304表面処理：テフロン系処理)●セットスクリュー●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202439472

●2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くします。●精密機器、計測機器、ロボット関連、角度伝達に最適です。●エンコーダーの分解能UP(ギヤで回転を増幅して測定)。●・高精度な位置決め(バックラッシによる位置ずれ防止)。●・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。●・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。●モジュール：0.5●歯数：90●形状：BW●基準円直径(mm)：φ45●歯幅(mm)：5●穴径(mm)：φ10●全長(mm)：13●ハブ外径(mm)：φ20●歯先円直径(mm)：φ46●取付ねじM：M4●取付ねじls：4●ハブ長さ(mm)：8●歯形：並歯●圧力角：20°●ステンレス(SUS304表面処理：テフロン系処理)●セットスクリュー●セットスクリュー●弊社総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500202439489

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m1.5●歯数：20●基準円直径(mm)：30●組立距離(mm)：30●穴径(mm)：8●全長(mm)：21.24●歯幅(mm)：8●形状：B3●歯先円直径(mm)：32.12●ボス径(mm)：26●ボス長さ(mm)：13●穴長さ(mm)：19●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●ねじれ角：0●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572070

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m1.5●歯数：25●基準円直径(mm)：37.5●組立距離(mm)：34●穴径(mm)：8●全長(mm)：22.25●歯幅(mm)：9●形状：B3●歯先円直径(mm)：39.62●ボス径(mm)：30●ボス長さ(mm)：11.5●穴長さ(mm)：19●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572087

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m1●歯数：20●基準円直径(mm)：20●組立距離(mm)：20●穴径(mm)：6●全長(mm)：13.95●歯幅(mm)：5●形状：B3●歯先円直径(mm)：21.41●ボス径(mm)：16●ボス長さ(mm)：8●穴長さ(mm)：12●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●ねじれ角：0●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572285

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m1●歯数：25●基準円直径(mm)：25●組立距離(mm)：23●穴径(mm)：6●全長(mm)：15.16●歯幅(mm)：6●形状：B3●歯先円直径(mm)：26.41●ボス径(mm)：20●ボス長さ(mm)：8●穴長さ(mm)：14●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●ねじれ角：0●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572377

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m2.5●歯数：20●基準円直径(mm)：50●組立距離(mm)：48●穴径(mm)：12●全長(mm)：32.54●歯幅(mm)：12●形状：B3●歯先円直径(mm)：53.54●ボス径(mm)：42●ボス長さ(mm)：19●穴長さ(mm)：29●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572629

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m2.5●歯数：25●基準円直径(mm)：62.5●組立距離(mm)：50●穴径(mm)：14●全長(mm)：30.41●歯幅(mm)：15●形状：B3●歯先円直径(mm)：66.04●ボス径(mm)：50●ボス長さ(mm)：12.5●穴長さ(mm)：26●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572636

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m2●歯数：20●基準円直径(mm)：40●組立距離(mm)：37●穴径(mm)：10●全長(mm)：24.89●歯幅(mm)：10●形状：B3●歯先円直径(mm)：42.83●ボス径(mm)：34●ボス長さ(mm)：14●穴長さ(mm)：22●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572780

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m2●歯数：25●基準円直径(mm)：50●組立距離(mm)：40●穴径(mm)：10●全長(mm)：24.33●歯幅(mm)：12●形状：B3●歯先円直径(mm)：52.83●ボス径(mm)：40●ボス長さ(mm)：10●穴長さ(mm)：20●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202572803

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m3.5●歯数：20●基準円直径(mm)：70●組立距離(mm)：65●穴径(mm)：20●全長(mm)：44.13●歯幅(mm)：18●形状：B3●歯先円直径(mm)：74.95●ボス径(mm)：60●ボス長さ(mm)：25●穴長さ(mm)：40●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202573121

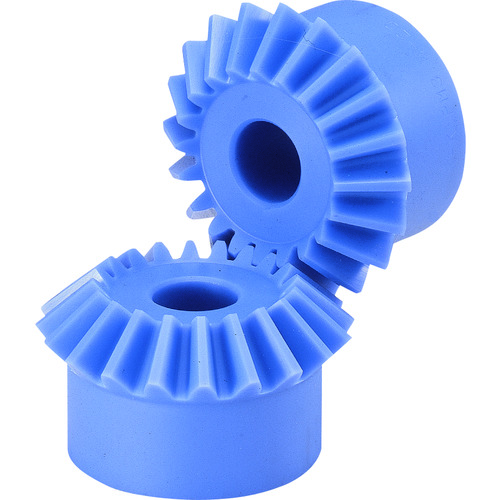

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m3●歯数：20●基準円直径(mm)：60●組立距離(mm)：58●穴径(mm)：14●全長(mm)：39.84●歯幅(mm)：15●形状：B3●歯先円直径(mm)：64.24●ボス径(mm)：50●ボス長さ(mm)：23●穴長さ(mm)：35●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202573220

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m3●歯数：25●基準円直径(mm)：75●組立距離(mm)：60●穴径(mm)：15●全長(mm)：37.81●歯幅(mm)：20●形状：B3●歯先円直径(mm)：79.24●ボス径(mm)：60●ボス長さ(mm)：15●穴長さ(mm)：32●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202573244

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m4●歯数：20●基準円直径(mm)：80●組立距離(mm)：75●穴径(mm)：20●全長(mm)：50.78●歯幅(mm)：20●形状：B3●歯先円直径(mm)：85.66●ボス径(mm)：64●ボス長さ(mm)：27●穴長さ(mm)：45●歯数比：1●歯車精度：JISB1704：1978：4級相当●歯面硬度：(115～120HRR)●歯形：グリーソン●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴●材質：MC901●追加工可否：可能●MC901●温度や湿度によって材料が伸縮し穴径(製作時H8)、歯先円直径、バックラッシなどの寸法が変化します。●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202573459

●材料にMCナイロンを採用した軽量製品です。●無潤滑でも使用できます。●動力伝達用歯車。●モジュール：m1.5●全長(mm)：505●有効歯数：105●高さ(mm)：20●形状：R1●かみ合い高さ(mm)：18.5●歯幅(mm)：15●歯車精度：KHKR001：5級●歯面硬度：(115～120HRR)●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202591279
