歯車

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：30●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ15●歯形：並歯●のどの直径(mm)：φ48●形状：1B●歯幅(mm)：15●全長(mm)：25●ねじれ方向：R●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：5×2.3●かみ合い中心距離(mm)：35●ウォームのねじれ方向および条数(mm)：R1●圧力角：20°●C6191BEアルミニウム青銅●キー材●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719834

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：30●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ48●歯幅b(mm)：15●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：25●ねじれ方向：R●形状：1B●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：35●歯幅(mm)：15●圧力角：20°●C6191BEアルミニウム青銅鋳物●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719841

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：15●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ48●ねじれ方向：R●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：35●形状：1B●歯幅(mm)：15●全長(mm)：25●ウォームのねじれ方向および条数(mm)：R2●圧力角：20°●C6191BEアルミニウム青銅●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719858

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.018●のどの直径(mm)：φ33●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ外径(mm)：φ25●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●かみ合いピッチ円直径d(mm)：30●歯先円直径(mm)：φ35.3●ねじれ方向：R●条数：1●全長(mm)：25●基準円直径(mm)：-●歯幅(mm)：15●基準円直径d(mm)：-●形状：1B●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719865

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.072●のどの直径(mm)：φ33●ウォームのねじれ方向及び条数：R2●ウォームギア圧力角20°(並歯)●かみ合いピッチ円直径d(mm)：30●歯先円直径(mm)：φ35.3●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●基準円直径d(mm)：-●形状：1B●全長(mm)：25●ねじれ方向：R●条数：2●基準円直径(mm)：-●歯幅(mm)：15●ハブ外径(mm)：φ25●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719872

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：45●穴径(mm)：φ8●歯形：並歯●転位係数：-0.027●のどの直径(mm)：φ48●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：10●全長(mm)：25●歯先円直径(mm)：φ50.3●かみ合いピッチ円直径d(mm)：45●形状：1B●かみ合い中心距離(mm)：35●基準円直径d(mm)：-●歯幅(mm)：15●基準円直径(mm)：-●条数：1●ねじれ方向：R●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719889

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:15●歯数：30●かみ合いピッチ円直径(mm)：45●穴径(mm)：φ8●歯形：並歯●転位係数：-0.109●のどの直径(mm)：φ48●ウォームのねじれ方向及び条数：R2●ウォームギア圧力角20°(並歯)●形状：1B●基準円直径d(mm)：-●歯幅(mm)：15●かみ合い中心距離(mm)：35●ハブ長さ(mm)：10●歯先円直径(mm)：φ50.3●かみ合いピッチ円直径d(mm)：45●基準円直径(mm)：-●条数：2●ねじれ方向：R●全長(mm)：25●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719896

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：60●穴径(mm)：φ10●歯形：並歯●転位係数：-0.036●のどの直径(mm)：φ63●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●基準円直径(mm)：-●かみ合いピッチ円直径d(mm)：60●基準円直径d(mm)：-●形状：1B●全長(mm)：28●条数：1●ねじれ方向：R●歯幅(mm)：15●ハブ外径(mm)：φ40●歯先円直径(mm)：φ65.3●かみ合い中心距離(mm)：42.5●ハブ長さ(mm)：13●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719902

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：75●穴径(mm)：φ10●歯形：並歯●転位係数：-0.045●のどの直径(mm)：φ78●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●全長(mm)：28●かみ合いピッチ円直径d(mm)：75●歯先円直径(mm)：φ80.3●ハブ長さ(mm)：13●ねじれ方向：R●かみ合い中心距離(mm)：50●条数：1●基準円直径(mm)：-●歯幅(mm)：15●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ50●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719919

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：10●バックラッシ(’)：16′～44′●形状：L●軸径公差：JIS h7●A：37●B：58●C：18●D：18●E：18●F：14●G：46●H：38●I：40●J：82●K：5●L：82●M：102●P：20●Q(φ)：5.5●R(φ)：6.5●S(φ)：10●T(φ)：26●U：2●キー：深さ1×15L平取●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009743

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/2●バックラッシ(’)：30′～1°23′●形状：T●軸径公差：JIS h7●A：37●B：58●C：18●D：18●E：18●F：14●G：46●H：38●I：40●J：82●K：5●L：114●M：102●P：20●Q(φ)：5.5●R(φ)：6.5●S(φ)：10●T(φ)：26●U：2●キー：深さ1×15L平取●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009767

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：15●バックラッシ(’)：10′～37′●形状：T●軸径公差：JIS h7●A：66●B：100●C：31●D：36●E：31●F：22●G：80●H：62●I：66●J：140●K：8●L：192●M：170●P：30●Q(φ)：8.5●R(φ)：8.5●S(φ)：15●T(φ)：42●U：3●キー：5×5×27L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009798

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/2●軸径φD(h7)(mm)：15●バックラッシ(’)：19′～1°09′●形状：T●軸径公差：JIS h7●A：66●B：100●C：31●D：36●E：31●F：22●G：80●H：62●I：66●J：140●K：8●L：192●M：170●P：30●Q(φ)：8.5●R(φ)：8.5●S(φ)：15●T(φ)：42●U：3●キー：5×5×27L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009811

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/1●軸径φD(h7)(mm)：20●バックラッシ(’)：8′～33′●形状：L●軸径公差：JIS h7●A：80●B：120●C：36●D：36●E：36●F：26●G：92●H：72●I：76●J：166●K：10●L：168●M：206●P：40●Q(φ)：8.5●R(φ)：8.5●S(φ)：20●T(φ)：52●U：4●キー：6×6×35L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009828

●構造が簡単でケースはアルミダイカスト製です。●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。●歯数比は1、2を用途に合わせ選択可能です。●潤滑油は工場出荷時に規定量封入してあります。●動力伝達用歯車用。●減速比：1/2●バックラッシ(’)：15′～60′●形状：L●軸径公差：JIS h7●A：80●B：120●C：36●D：36●E：36●F：26●G：92●H：72●I：76●J：166●K：10●L：168●M：206●P：40●Q(φ)：8.5●R(φ)：8.5●S(φ)：20●T(φ)：52●U：4●キー：6×6×35L●周囲温度：-10℃～40℃●周囲湿度：80％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内(腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所)です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、O.H.L(オーバーハングロード)は必ず許容範囲内で運転してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202009842

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：14●基準円直径d(mm)：φ21.0●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ24●基準円直径(mm)：φ21●ボス径(mm)：φ16●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202155976

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：15●基準円直径d(mm)：φ22.5●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ25.5●基準円直径(mm)：φ22.5●ボス径(mm)：φ18●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202155983

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：16●基準円直径d(mm)：φ24.0●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ27●基準円直径(mm)：φ24●ボス径(mm)：φ20●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202155990

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：19●基準円直径d(mm)：φ28.5●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ31.5●基準円直径(mm)：φ28.5●ボス径(mm)：φ23●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156027

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：21●基準円直径d(mm)：φ31.5●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ34.5●基準円直径(mm)：φ31.5●ボス径(mm)：φ25●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156041

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：22●基準円直径d(mm)：φ33.0●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ36●基準円直径(mm)：φ33●ボス径(mm)：φ26●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156058

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：23●基準円直径d(mm)：φ34.5●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ37.5●基準円直径(mm)：φ34.5●ボス径(mm)：φ27●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156065

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：24●基準円直径d(mm)：φ36.0●歯幅b(mm)：15●穴径(mm)：φ8●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ39●基準円直径(mm)：φ36●ボス径(mm)：φ28●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156072

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：26●基準円直径d(mm)：φ39.0●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ42●基準円直径(mm)：φ39●ボス径(mm)：φ32●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156096

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：27●基準円直径d(mm)：φ40.5●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ43.5●基準円直径(mm)：φ40.5●ボス径(mm)：φ34●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156102

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：28●基準円直径d(mm)：φ42.0●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ45●基準円直径(mm)：φ42●ボス径(mm)：φ36●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156119

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：29●基準円直径d(mm)：φ43.5●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ46.5●基準円直径(mm)：φ43.5●ボス径(mm)：φ37●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156126

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：30●基準円直径d(mm)：φ45.0●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ48●基準円直径(mm)：φ45●ボス径(mm)：φ38●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156140

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：32●基準円直径d(mm)：φ48.0●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ51●基準円直径(mm)：φ48●ボス径(mm)：φ40●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156157

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：34●基準円直径d(mm)：φ51.0●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ54●基準円直径(mm)：φ51●ボス径(mm)：φ40●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156164

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：35●基準円直径d(mm)：φ52.5●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ55.5●基準円直径(mm)：φ52.5●ボス径(mm)：φ42●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156171

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：36●基準円直径d(mm)：φ54.0●歯幅b(mm)：15●穴径(mm)：φ10●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ57●基準円直径(mm)：φ54●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156188

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：38●基準円直径d(mm)：φ57.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ60●基準円直径(mm)：φ57●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156195

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：40●基準円直径d(mm)：φ60.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ63●基準円直径(mm)：φ60●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156218

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：42●基準円直径d(mm)：φ63.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ66●基準円直径(mm)：φ63●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156225

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：44●基準円直径d(mm)：φ66.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ69●基準円直径(mm)：φ66●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156232

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：45●基準円直径d(mm)：φ67.5●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ70.5●基準円直径(mm)：φ67.5●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156249

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：46●基準円直径d(mm)：φ69.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ72●基準円直径(mm)：φ69●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156256

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：48●基準円直径d(mm)：φ72.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ75●基準円直径(mm)：φ72●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156263

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：1.5●歯数：50●基準円直径d(mm)：φ75.0●歯幅b(mm)：15●穴径(mm)：φ12●全長l(mm)：25●形状：S1●歯先円直径(mm)：φ78●基準円直径(mm)：φ75●ボス径(mm)：φ45●歯幅(mm)：15●全長(mm)：25●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202156287

●一般産業機械、食品機械、医療機器等に使用。●モジュール：1.5●歯数：20●基準円直径(mm)：φ30●組立距離(mm)：28●穴径(mm)：φ12●取付ねじM：2-M4●取付ねじls：5●全長(mm)：18.53●歯幅(mm)：6.8●歯先円直径(mm)：φ32.12●ハブ外径(mm)：φ24●ハブ長さ(mm)：10●穴長さ(mm)：16.5●歯数比：1●歯先角：49°3′●歯車精度：JISB1704(ISO)4級●歯数比1●圧力角：20°●S45C(機械構造用炭素鋼)●キー材とセットスクリューが各1個付いてます。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202156843

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：1.5●歯数：25●基準円直径(mm)：φ37.5●組立距離(mm)：34●穴径(mm)：φ10●全長(mm)：21.26●歯幅(mm)：7.5●歯先円直径(mm)：φ39.62●ハブ外径(mm)：φ30●ハブ長さ(mm)：11.5●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202156850

●JIS4級です。●一般産業機械、食品機械、医療機器等に使用。●モジュール：1.5●歯数：30●基準円直径(mm)：φ45.0●組立距離(mm)：38●穴径(mm)：φ12●全長(mm)：22.83●歯幅(mm)：9.3●歯先円直径(mm)：φ47.12●ハブ外径(mm)：φ33●ハブ長さ(mm)：12.34●歯数比：1●歯車精度：JISB17044級(金属射出MIMマイタは除く)●圧力角20°●SUS304(ステンレス鋼棒)●材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。

商品コード：

2500202156867

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：12●基準円直径d(mm)：60●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ70●基準円直径(mm)：φ60●ボス径(mm)：φ46●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196009

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：13●基準円直径d(mm)：65●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ75●基準円直径(mm)：φ65●ボス径(mm)：φ50●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196016

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：14●基準円直径d(mm)：70●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ80●基準円直径(mm)：φ70●ボス径(mm)：φ52●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196023

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：15●基準円直径d(mm)：75●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ85●基準円直径(mm)：φ75●ボス径(mm)：φ60●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196030

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：16●基準円直径d(mm)：80●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ90●基準円直径(mm)：φ80●ボス径(mm)：φ65●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196047

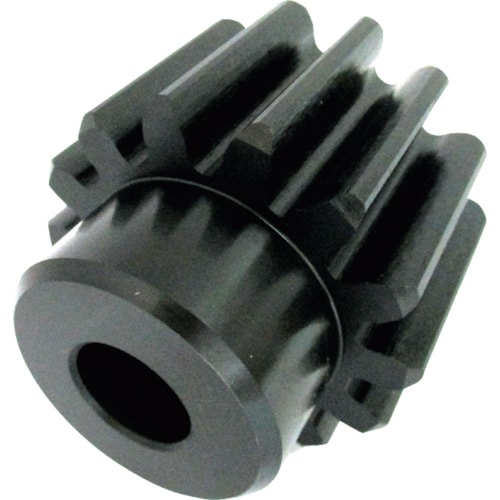

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：17●基準円直径d(mm)：85●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ95●基準円直径(mm)：φ85●ボス径(mm)：φ68●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196054

●歯精度:並級(旧JIS4級・新JISN8級)相当のピ二オンギヤです。●印刷機、自動梱包機、電気部品製造ラインなどあらゆる機械に。●モジュール：5●歯数：18●基準円直径d(mm)：90●歯幅b(mm)：50●穴径(mm)：φ22●全長l(mm)：75●形状：S1●歯先円直径(mm)：φ100●基準円直径(mm)：φ90●ボス径(mm)：φ70●歯幅(mm)：50●全長(mm)：75●機械構造用炭素鋼●表面処理:黒染

商品コード：

2500202196061
