歯車

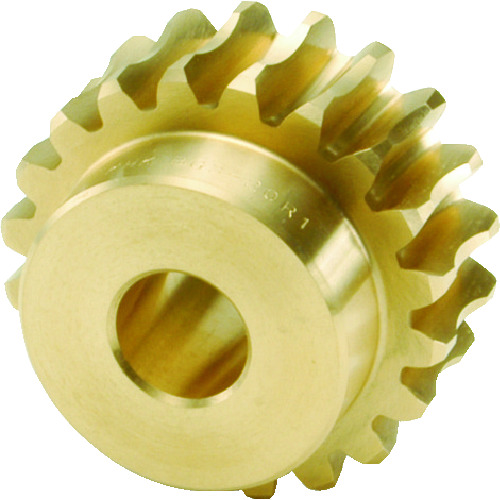

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.5●歯数：20●穴径(mm)：4●歯形：並歯●形状：HAT●全長：12●ボス径：9●歯先円直径：11●基準円直径：10.04●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：4級●歯形：並歯●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206266

サイズ：

●穴径：４ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.5●歯数：30●穴径(mm)：4●歯形：並歯●形状：HAT●全長：12●ボス径：12●歯先円直径：16●基準円直径：15.02●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：4級●歯形：並歯●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206273

サイズ：

●穴径：４ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.5●歯数：30●穴径(mm)：4●歯形：並歯●形状：HAT●全長：12●ボス径：12●歯先円直径：16●基準円直径：15.06●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：4級●歯形：並歯●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206280

サイズ：

●穴径：４ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.5●歯数：40●穴径(mm)：5●歯形：並歯●形状：HAT●全長：12●ボス径：15●歯先円直径：21●基準円直径：20.02●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：4級●歯形：並歯●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206297

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.5●歯数：50●穴径(mm)：5●歯形：並歯●形状：HAT●全長：12●ボス径：20●歯先円直径：26●基準円直径：25.03●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：4級●歯形：並歯●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206303

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.5●歯数：60●穴径(mm)：5●歯形：並歯●形状：HAT●全長：12●ボス径：25●歯先円直径：31●基準円直径：30.03●歯幅：5●ボス長さ(右)：7●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206310

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：20●穴径(mm)：5●歯形：並歯●形状：HA●全長：18●ボス径：12●歯先円直径：17.6●基準円直径：16.03●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206327

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：20●穴径(mm)：5●歯形：並歯●形状：HA●全長：18●ボス径：12●歯先円直径：17.6●基準円直径：16.11●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206334

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：30●穴径(mm)：5●歯形：並歯●形状：HA●全長：18●ボス径：18●歯先円直径：25.6●基準円直径：24.04●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206341

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：30●穴径(mm)：5●歯形：並歯●形状：HA●全長：18●ボス径：18●歯先円直径：25.6●基準円直径：24.16●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206358

サイズ：

●穴径：５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：40●穴径(mm)：6●歯形：並歯●形状：HA●全長：18●ボス径：20●歯先円直径：33.6●基準円直径：32.05●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206365

サイズ：

●穴径：６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：50●穴径(mm)：8●歯形：並歯●形状：HA●全長：18●ボス径：25●歯先円直径：41.6●基準円直径：40.06●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206372

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m0.8●歯数：60●穴径(mm)：8●歯形：並歯●形状：HA●全長：18●ボス径：25●歯先円直径：49.6●基準円直径：48.08●歯幅：9●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206389

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.25●歯数：20●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：20●歯先円直径：28.75●基準円直径：25.18●歯幅：11●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206570

サイズ：

●穴径：６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.25●歯数：50●穴径(mm)：8●歯形：並歯●形状：H1●全長：20●ボス径：40●歯先円直径：66.25●基準円直径：62.61●歯幅：11●ボス長さ(右)：9●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206617

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●穴径(mm)：8●歯形：並歯●形状：H1●全長：22●ボス径：22●歯先円直径：34.5●基準円直径：30.05●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206624

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●穴径(mm)：8●歯形：並歯●形状：H1●全長：22●ボス径：22●歯先円直径：34.5●基準円直径：30.22●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206631

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.5●歯数：30●穴径(mm)：10●歯形：並歯●形状：H1●全長：22●ボス径：30●歯先円直径：49.5●基準円直径：45.08●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206648

サイズ：

●穴径：１０ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.5●歯数：30●穴径(mm)：10●歯形：並歯●形状：H1●全長：22●ボス径：30●歯先円直径：49.5●基準円直径：45.33●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206655

サイズ：

●穴径：１０ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.5●歯数：40●穴径(mm)：12●歯形：並歯●形状：H1●全長：22●ボス径：30●歯先円直径：64.5●基準円直径：60.11●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206662

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1.5●歯数：50●穴径(mm)：12●歯形：並歯●形状：H1●全長：24●ボス径：40●歯先円直径：79.5●基準円直径：75.13●歯幅：14●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206679

サイズ：

●穴径：１２ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：1.5●歯数：15●基準円直径(mm)：φ22.5●組立距離(mm)：45●穴径(mm)：φ8●全長(mm)：22.03●歯幅(mm)：11●歯先円直径(mm)：φ15.2●ハブ外径(mm)：φ20●ハブ長さ(mm)：10.53●ねじれ方向：L●穴長さ(mm)：21●歯数比：1：3●歯先角：23°19′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201206686

サイズ：

●基準円直径：φ２２．５ｍｍ●穴径：φ８ｍｍ●全長：２２．０３ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：1.5●歯数：20●基準円直径(mm)：φ30●組立距離(mm)：37●穴径(mm)：φ8●全長(mm)：22.49●歯幅(mm)：9●歯先円直径(mm)：φ32●ハブ外径(mm)：φ26●ハブ長さ(mm)：14●穴長さ(mm)：24●歯数比：1：1.5●歯先角：31°21′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201206693

サイズ：

●基準円直径：φ３０ｍｍ●穴径：φ８ｍｍ●全長：２２．４９ｍｍ●歯幅：９ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：1.5●歯数：20●基準円直径(mm)：φ30●組立距離(mm)：45●穴径(mm)：φ8●全長(mm)：25.29●歯幅(mm)：11●歯先円直径(mm)：φ32●ハブ外径(mm)：φ26●ハブ長さ(mm)：14●穴長さ(mm)：24●歯数比：1：2●歯先角：31°21′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201206709

サイズ：

●基準円直径：φ３０ｍｍ●穴径：φ８ｍｍ●全長：２５．２９ｍｍ●歯幅：１１ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：1.5●歯数：30●基準円直径(mm)：φ45●組立距離(mm)：26●穴径(mm)：φ8●全長(mm)：16.39●歯幅(mm)：9●歯先円直径(mm)：φ44.6●ハブ外径(mm)：φ32●ハブ長さ(mm)：8●穴長さ(mm)：14●歯数比：1：1.5●歯先角：59°11′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201206716

サイズ：

●基準円直径：φ４５ｍｍ●穴径：φ８ｍｍ●全長：１６．３９ｍｍ●歯幅：９ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：1.5●歯数：40●基準円直径(mm)：φ60●組立距離(mm)：30●穴径(mm)：φ10●全長(mm)：20.27●歯幅(mm)：11●歯先円直径(mm)：φ59.5●ハブ外径(mm)：φ40●ハブ長さ(mm)：10●穴長さ(mm)：18●歯数比：1：2●歯先角：65°24′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201206723

サイズ：

●基準円直径：φ６０ｍｍ●穴径：φ１０ｍｍ●全長：２０．２７ｍｍ●歯幅：１１ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：1.5●歯数：45●基準円直径(mm)：φ67.5●組立距離(mm)：30●穴径(mm)：φ12●全長(mm)：22.56●歯幅(mm)：11●歯先円直径(mm)：φ67●ハブ外径(mm)：φ45●ハブ長さ(mm)：12●穴長さ(mm)：20●歯数比：1：3●歯先角：73°13′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201206730

サイズ：

●基準円直径：φ６７．５ｍｍ●穴径：φ１２ｍｍ●全長：２２．５６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1●歯数：20●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：16●歯先円直径：23●基準円直径：20.05●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206839

サイズ：

●穴径：６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1●歯数：20●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：16●歯先円直径：23●基準円直径：20.16●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206846

サイズ：

●穴径：６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1●歯数：30●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：20●歯先円直径：33●基準円直径：30.07●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206907

サイズ：

●穴径：６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1●歯数：30●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：20●歯先円直径：33●基準円直径：30.24●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206914

サイズ：

●穴径：６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1●歯数：40●穴径(mm)：8●歯形：並歯●形状：H1●全長：20●ボス径：26●歯先円直径：43●基準円直径：40.08●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206921

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m1●歯数：50●穴径(mm)：8●歯形：並歯●形状：H1●全長：20●ボス径：30●歯先円直径：53●基準円直径：50.1●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201206938

サイズ：

●穴径：８ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.11●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207010

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.46●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207027

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.11●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207034

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.46●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207041

サイズ：

●穴径：１２ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：15●基準円直径(mm)：φ37.5●組立距離(mm)：75●穴径(mm)：φ12●全長(mm)：38.34●歯幅(mm)：20●歯先円直径(mm)：φ42.5●ハブ外径(mm)：φ33●ハブ長さ(mm)：18●穴長さ(mm)：37●歯数比：1：3●歯先角：21°57′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207058

サイズ：

●基準円直径：φ３７．５ｍｍ●穴径：φ１２ｍｍ●全長：３８．３４ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：20●基準円直径(mm)：φ50●組立距離(mm)：55●穴径(mm)：φ12●全長(mm)：30.81●歯幅(mm)：15●歯先円直径(mm)：φ53.5●ハブ外径(mm)：φ44●ハブ長さ(mm)：15.49●穴長さ(mm)：28●歯数比：1：1.5●歯先角：39°24′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207065

サイズ：

●基準円直径：φ５０ｍｍ●穴径：φ１２ｍｍ●全長：３０．８１ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：20●基準円直径(mm)：φ50●組立距離(mm)：75●穴径(mm)：φ12●全長(mm)：43.66●歯幅(mm)：20●歯先円直径(mm)：φ54.2●ハブ外径(mm)：φ44●ハブ長さ(mm)：23.5●穴長さ(mm)：40●歯数比：1：2●歯先角：30°31′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207072

サイズ：

●基準円直径：φ５０ｍｍ●穴径：φ１２ｍｍ●全長：４３．６６ｍｍ●歯幅：２０ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：30●基準円直径(mm)：φ75●組立距離(mm)：50●穴径(mm)：φ15●全長(mm)：33.97●歯幅(mm)：15●歯先円直径(mm)：φ75●ハブ外径(mm)：φ50●ハブ長さ(mm)：18●穴長さ(mm)：30●歯数比：1：1.5●歯先角：59°17′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207089

サイズ：

●基準円直径：φ７５ｍｍ●穴径：φ１５ｍｍ●全長：３３．９７ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：40●基準円直径(mm)：φ100●組立距離(mm)：55●穴径(mm)：φ15●全長(mm)：39.55●歯幅(mm)：20●歯先円直径(mm)：φ100●ハブ外径(mm)：φ65●ハブ長さ(mm)：20●穴長さ(mm)：34●歯数比：1：2●歯先角：65°01′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207096

サイズ：

●基準円直径：φ１００ｍｍ●穴径：φ１５ｍｍ●全長：３９．５５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：45●基準円直径(mm)：φ112.5●組立距離(mm)：50●穴径(mm)：φ15●全長(mm)：38.16●歯幅(mm)：20●歯先円直径(mm)：φ112.2●ハブ外径(mm)：φ75●ハブ長さ(mm)：22●穴長さ(mm)：35●歯数比：1：3●歯先角：72°43′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207102

サイズ：

●基準円直径：φ１１２．５ｍｍ●穴径：φ１５ｍｍ●全長：３８．１６ｍｍ

●加工性に優れ、快削黄銅製(C3604)の小モジュールラックです。●動力伝達用歯車。●モジュール：m0.5●全長(mm)：303●有効歯数：190●高さ(mm)：9●形状：R1●かみ合い高さ(mm)：8.5●歯幅(mm)：3●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266444

サイズ：

●全長：３０３ｍｍ●高さ：９ｍｍ●かみ合い高さ：８．５ｍｍ●歯幅：３ｍｍ

●加工性に優れ、サビに強い快削黄銅製(C3604)の小モジュールラックです。●モジュール0.5～1の小ピッチラックです、相手ピニオンはBSS、DSとなります。●動力伝達用歯車。●モジュール：m0.8●全長(mm)：303●有効歯数：118●高さ(mm)：10●形状：R1●かみ合い高さ(mm)：9.2●歯幅(mm)：4●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266451

サイズ：

●全長：３０３ｍｍ●高さ：１０ｍｍ●かみ合い高さ：９．２ｍｍ●歯幅：４ｍｍ

●加工性に優れ、サビに強い快削黄銅製(C3604)の小モジュールラックです。●動力伝達用歯車。●モジュール：m1●全長(mm)：303●有効歯数：94●高さ(mm)：10●形状：R1●かみ合い高さ(mm)：9●歯幅(mm)：6●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266550

サイズ：

●全長：３０３ｍｍ●高さ：１０ｍｍ●かみ合い高さ：９ｍｍ●歯幅：６ｍｍ

●サビに強い小型平歯車です。●DS平歯車と併せて利用できます。●動力伝達用歯車。●モジュール：m0.5●歯数：16●形状：S3T●基準円直径(mm)：8●歯幅(mm)：3●穴径(mm)：3●全長(mm)：14●ボス径(mm)：9●歯先円直径(mm)：9●ボス長さ(mm)：11●ねじ穴：M3●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266901

サイズ：

●基準円直径：８ｍｍ●歯幅：３ｍｍ●穴径：３ｍｍ●全長：１４ｍｍ●ボス径：９ｍｍ

●サビに強い小型平歯車です。●DS平歯車と併せて利用できます。●動力伝達用歯車。●モジュール：m0.5●歯数：20●形状：S1●基準円直径(mm)：10●歯幅(mm)：3●穴径(mm)：4●全長(mm)：10●ボス径(mm)：8.5●歯先円直径(mm)：11●ボス長さ(mm)：7●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266918

サイズ：

●基準円直径：１０ｍｍ●歯幅：３ｍｍ●穴径：４ｍｍ●全長：１０ｍｍ

●サビに強い小型平歯車です。●DS平歯車と併せて利用できます。●動力伝達用歯車。●モジュール：m0.5●歯数：22●形状：S1T●基準円直径(mm)：11●歯幅(mm)：3●穴径(mm)：3●全長(mm)：10●ボス径(mm)：9●歯先円直径(mm)：12●ボス長さ(mm)：7●ねじ穴：M3●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266932

サイズ：

●基準円直径：１１ｍｍ●歯幅：３ｍｍ●穴径：３ｍｍ●全長：１０ｍｍ

●サビに強い小型平歯車です。●DS平歯車と併せて利用できます。●動力伝達用歯車。●モジュール：m0.5●歯数：24●形状：S1T●基準円直径(mm)：12●歯幅(mm)：3●穴径(mm)：4●全長(mm)：10●ボス径(mm)：10●歯先円直径(mm)：13●ボス長さ(mm)：7●ねじ穴：M3●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(80HV以上)●表面処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●快削黄銅(C3604)●1個の販売でありセット販売ではございません。

商品コード：

2500201266949

サイズ：

●基準円直径：１２ｍｍ●歯幅：３ｍｍ●穴径：４ｍｍ●全長：１０ｍｍ
