歯車

●量産によりコストメリットがあり、軽負荷のOA機器などに利用できます。●動力伝達用歯車。●モジュール：1●歯数：50●形状：S9●基準円直径(mm)：φ50●歯幅(mm)：6●穴径(mm)：φ8●歯先円直径：52●全長(mm)：14●ボス径(mm)：16●歯先円直径(mm)：φ52●ボス長さ(mm)：8●タップ：-●キー溝：-●歯車精度：JISB1702-1N12級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(110～120HRR)●表面処理：なし●歯面仕上げ：成形●歯切基準面：穴●ねじれ角：-●追加工可否：可能●ジュラコン[[Ｒ上]](M90-44)●ジュラコン[[Ｒ上]]はポリプラスチックス株式会社の日本その他の国の登録商標です。●1個の販売でありセット販売ではございません。

商品コード：

2500201505543

●量産によりコストメリットがあり、軽負荷のOA機器などに利用できます。●動力伝達用歯車。●モジュール：1●歯数：60●形状：S9●基準円直径(mm)：φ60●歯幅(mm)：6●穴径(mm)：φ8●歯先円直径：62●全長(mm)：14●ボス径(mm)：18●歯先円直径(mm)：φ62●ボス長さ(mm)：8●タップ：-●キー溝：-●歯車精度：JISB1702-1N12級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(110～120HRR)●表面処理：なし●歯面仕上げ：成形●歯切基準面：穴●ねじれ角：-●追加工可否：可能●ジュラコン[[Ｒ上]](M90-44)●ジュラコン[[Ｒ上]]はポリプラスチックス株式会社の日本その他の国の登録商標です。●1個の販売でありセット販売ではございません。

商品コード：

2500201505604

●量産によりコストメリットがあり、軽負荷のOA機器などに利用できます。●動力伝達用歯車。●モジュール：1●歯数：64●形状：S9●基準円直径(mm)：φ64●歯幅(mm)：6●穴径(mm)：φ8●歯先円直径：66●全長(mm)：14●ボス径(mm)：18●歯先円直径(mm)：φ66●ボス長さ(mm)：8●タップ：-●キー溝：-●歯車精度：JISB1702-1N12級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(110～120HRR)●表面処理：なし●歯面仕上げ：成形●歯切基準面：穴●ねじれ角：-●追加工可否：可能●ジュラコン[[Ｒ上]](M90-44)●ジュラコン[[Ｒ上]]はポリプラスチックス株式会社の日本その他の国の登録商標です。●1個の販売でありセット販売ではございません。

商品コード：

2500201505628

●量産によりコストメリットがあり、軽負荷のOA機器などに利用できます。●動力伝達用歯車。●モジュール：1●歯数：70●形状：S9●基準円直径(mm)：φ70●歯幅(mm)：6●穴径(mm)：φ8●歯先円直径：72●全長(mm)：14●ボス径(mm)：18●歯先円直径(mm)：φ72●ボス長さ(mm)：8●タップ：-●キー溝：-●歯車精度：JISB1702-1N12級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(110～120HRR)●表面処理：なし●歯面仕上げ：成形●歯切基準面：穴●ねじれ角：-●追加工可否：可能●ジュラコン[[Ｒ上]](M90-44)●ジュラコン[[Ｒ上]]はポリプラスチックス株式会社の日本その他の国の登録商標です。●1個の販売でありセット販売ではございません。

商品コード：

2500201505673

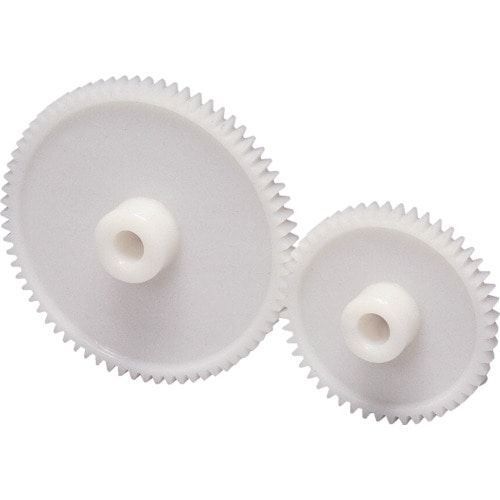

●量産によりコストメリットがあり、軽負荷のOA機器などに利用できます。●動力伝達用歯車。●モジュール：1●歯数：80●形状：S9●基準円直径(mm)：φ80●歯幅(mm)：6●穴径(mm)：φ8●歯先円直径：82●全長(mm)：14●ボス径(mm)：18●歯先円直径(mm)：φ82●ボス長さ(mm)：8●タップ：-●キー溝：-●歯車精度：JISB1702-1N12級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(110～120HRR)●表面処理：なし●歯面仕上げ：成形●歯切基準面：穴●ねじれ角：-●追加工可否：可能●ジュラコン[[Ｒ上]](M90-44)●ジュラコン[[Ｒ上]]はポリプラスチックス株式会社の日本その他の国の登録商標です。●1個の販売でありセット販売ではございません。

商品コード：

2500201505758

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：20●歯数：20●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ33●歯幅(mm)：15●歯幅b(mm)：15●かみ合い中心距離(mm)：27.5●ウォームのねじれ方向および条数(mm)：L1●歯先円直径(mm)：φ35.3●ハブ外径(mm)：φ25●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：L1●キー溝b2×t2(mm)：-●形状：1B●全長(mm)：25●ねじれ方向：L●歯形：並歯●圧力角：20°●C6191BEアルミニウム青銅鋳物、CAC702アルミニウム青銅鋳物●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719810

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：20●歯数：20●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ12●歯形：並歯●のどの直径(mm)：φ33●ねじれ方向：R●キー溝b2×t2(mm)：4×1.8●歯先円直径(mm)：φ35.3●ハブ外径(mm)：φ25●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●ウォームのねじれ方向および条数：R1●形状：1B●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：25●歯幅(mm)：15●歯形：並歯●圧力角：20°●C6191BEアルミニウム青銅●キー材●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719827

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：30●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ15●歯形：並歯●のどの直径(mm)：φ48●形状：1B●歯幅(mm)：15●全長(mm)：25●ねじれ方向：R●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：5×2.3●かみ合い中心距離(mm)：35●ウォームのねじれ方向および条数(mm)：R1●圧力角：20°●C6191BEアルミニウム青銅●キー材●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719834

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：30●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ48●歯幅b(mm)：15●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：25●ねじれ方向：R●形状：1B●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：35●歯幅(mm)：15●圧力角：20°●C6191BEアルミニウム青銅鋳物●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719841

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：15●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ48●ねじれ方向：R●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：35●形状：1B●歯幅(mm)：15●全長(mm)：25●ウォームのねじれ方向および条数(mm)：R2●圧力角：20°●C6191BEアルミニウム青銅●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719858

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.018●のどの直径(mm)：φ33●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ外径(mm)：φ25●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●かみ合いピッチ円直径d(mm)：30●歯先円直径(mm)：φ35.3●ねじれ方向：R●条数：1●全長(mm)：25●基準円直径(mm)：-●歯幅(mm)：15●基準円直径d(mm)：-●形状：1B●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719865

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.072●のどの直径(mm)：φ33●ウォームのねじれ方向及び条数：R2●ウォームギア圧力角20°(並歯)●かみ合いピッチ円直径d(mm)：30●歯先円直径(mm)：φ35.3●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●基準円直径d(mm)：-●形状：1B●全長(mm)：25●ねじれ方向：R●条数：2●基準円直径(mm)：-●歯幅(mm)：15●ハブ外径(mm)：φ25●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719872

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：45●穴径(mm)：φ8●歯形：並歯●転位係数：-0.027●のどの直径(mm)：φ48●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：10●全長(mm)：25●歯先円直径(mm)：φ50.3●かみ合いピッチ円直径d(mm)：45●形状：1B●かみ合い中心距離(mm)：35●基準円直径d(mm)：-●歯幅(mm)：15●基準円直径(mm)：-●条数：1●ねじれ方向：R●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719889

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:15●歯数：30●かみ合いピッチ円直径(mm)：45●穴径(mm)：φ8●歯形：並歯●転位係数：-0.109●のどの直径(mm)：φ48●ウォームのねじれ方向及び条数：R2●ウォームギア圧力角20°(並歯)●形状：1B●基準円直径d(mm)：-●歯幅(mm)：15●かみ合い中心距離(mm)：35●ハブ長さ(mm)：10●歯先円直径(mm)：φ50.3●かみ合いピッチ円直径d(mm)：45●基準円直径(mm)：-●条数：2●ねじれ方向：R●全長(mm)：25●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719896

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：60●穴径(mm)：φ10●歯形：並歯●転位係数：-0.036●のどの直径(mm)：φ63●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●基準円直径(mm)：-●かみ合いピッチ円直径d(mm)：60●基準円直径d(mm)：-●形状：1B●全長(mm)：28●条数：1●ねじれ方向：R●歯幅(mm)：15●ハブ外径(mm)：φ40●歯先円直径(mm)：φ65.3●かみ合い中心距離(mm)：42.5●ハブ長さ(mm)：13●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719902

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：75●穴径(mm)：φ10●歯形：並歯●転位係数：-0.045●のどの直径(mm)：φ78●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●全長(mm)：28●かみ合いピッチ円直径d(mm)：75●歯先円直径(mm)：φ80.3●ハブ長さ(mm)：13●ねじれ方向：R●かみ合い中心距離(mm)：50●条数：1●基準円直径(mm)：-●歯幅(mm)：15●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ50●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719919

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●キー溝b2×t2(mm)：-●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●ウォームのねじれ方向および条数(mm)：L1●ウォームのねじれ方向および条数：L1●ハブ長さ(mm)：8●ハブ外径(mm)：φ17●歯先円直径(mm)：φ23.5●かみ合い中心距離(mm)：18●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723053

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●取付ねじM：-●取付ねじls：-●歯幅(mm)：10●全長(mm)：18●形状：1B●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：L2●ハブ長さ(mm)：8●ハブ外径(mm)：φ17●歯先円直径(mm)：φ23.5●かみ合い中心距離(mm)：18●ウォームのねじれ方向および条数(mm)：L2●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723060

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：有り●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ22●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：18●歯幅(mm)：10●形状：1B●取付ねじls：-●取付ねじM：-●かみ合い中心距離(mm)：18●キー溝b2×t2(mm)：3×1.4●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：8●ハブ外径(mm)：φ17●歯先円直径(mm)：φ23.5●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723077

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●歯先円直径(mm)：φ23.5●ハブ外径(mm)：φ17●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：18●取付ねじM：-●取付ねじls：-●歯幅(mm)：10●全長(mm)：18●形状：1B●ウォームのねじれ方向および条数(mm)：R1●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723084

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ22●取付ねじM：-●かみ合い中心距離(mm)：18●形状：1B●歯幅(mm)：10●全長(mm)：18●ウォームのねじれ方向および条数(mm)：R1●歯先円直径(mm)：φ23.5●ハブ外径(mm)：φ17●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●取付ねじls：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723091

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：有り●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ8●歯形：並歯●取付ねじM-●のどの直径(mm)：φ22●かみ合い中心距離(mm)：18●取付ねじls：-●歯幅(mm)：10●ウォームのねじれ方向および条数(mm)：R2●ハブ外径(mm)：φ17●ハブ長さ(mm)：8●歯先円直径(mm)：φ23.5●キー溝b2×t2(mm)：3×1.4●全長(mm)：18●形状：1B●ウォームのねじれ方向および条数：R2●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723107

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●かみ合い中心距離(mm)：18●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R2●ハブ長さ(mm)：8●ハブ外径(mm)：φ17●ウォームのねじれ方向および条数(mm)：R2●歯幅(mm)：10●形状：1B●歯先円直径(mm)：φ23.5●取付ねじls：-●取付ねじM：-●全長(mm)：18●歯形：並歯●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723114

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ22●取付ねじM：-●歯先円直径(mm)：φ23.5●ハブ外径(mm)：φ17●かみ合い中心距離(mm)：18●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R2●歯幅(mm)：10●全長(mm)：18●ハブ長さ(mm)：8●形状：1B●取付ねじls：-●ウォームのねじれ方向および条数(mm)：R2●歯形：並歯●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723121

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ32●ウォームのねじれ方向および条数：L1●歯幅(mm)：10●かみ合い中心距離(mm)：23●取付ねじM：-●取付ねじls：-●形状：1B●ウォームのねじれ方向および条数(mm)：L1●ハブ長さ(mm)：8●ハブ外径(mm)：φ22●歯先円直径(mm)：φ33.5●全長(mm)：18●キー溝b2×t2(mm)：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723138

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ42●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：L1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●ウォームのねじれ方向および条数(mm)：L1●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723183

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ42●取付ねじls：-●形状：1B●全長(mm)：18●歯幅(mm)：10●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●ウォームのねじれ方向および条数(mm)：L2●ウォームのねじれ方向および条数：L2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●取付ねじM：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723190

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ42●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●ハブ長さ(mm)：8●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：18●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723213

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ42●ウォームのねじれ方向および条数(mm)：R2●ウォームのねじれ方向および条数：R2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●取付ねじM：-●取付ねじls：-●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●歯幅(mm)：10●形状：1B●全長(mm)：18●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723220

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ52●かみ合い中心距離(mm)：33●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：L1●ハブ長さ(mm)：8●ハブ外径(mm)：φ30●歯先円直径(mm)：φ53.5●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●ウォームのねじれ方向および条数(mm)：L1●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723237

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:25●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ52●全長(mm)：18●ハブ外径(mm)：φ30●ウォームのねじれ方向および条数(mm)：L2●歯先円直径(mm)：φ53.5●歯幅(mm)：10●形状：1B●取付ねじls：-●取付ねじM：-●かみ合い中心距離(mm)：33●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：L2●ハブ長さ(mm)：8●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723244

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：有り●モジュール：1●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ12●歯形：並歯●のどの直径(mm)：φ52●取付ねじM：-●かみ合い中心距離(mm)：33●キー溝b2×t2(mm)：4×1.8●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：8●ハブ外径(mm)：φ30●歯先円直径(mm)：φ53.5●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：18●取付ねじls：-●形状：1B●歯幅(mm)：10●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723251

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ52●ウォームのねじれ方向および条数：R1●かみ合い中心距離(mm)：33●歯先円直径(mm)：φ53.5●ハブ長さ(mm)：8●ハブ外径(mm)：φ30●ウォームのねじれ方向および条数(mm)：R1●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●キー溝b2×t2(mm)：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723268

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:25●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ52●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●取付ねじM：-●ウォームのねじれ方向および条数(mm)：R2●かみ合い中心距離(mm)：33●キー溝b2×t2(mm)：-●歯先円直径(mm)：φ53.5●ウォームのねじれ方向および条数：R2●ハブ長さ(mm)：8●ハブ外径(mm)：φ30●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723275

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：20●穴径(mm)：φ5●歯形：並歯●転位係数：-0.019●のどの直径(mm)：φ22●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●かみ合いピッチ円直径d(mm)：20●歯幅(mm)：10●基準円直径(mm)：-●条数：1●ねじれ方向：R●全長(mm)：18●ハブ外径(mm)：φ17●形状：1B●基準円直径d(mm)：-●かみ合い中心距離(mm)：18●ハブ長さ(mm)：8●歯先円直径(mm)：φ23.5●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723299

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：20●穴径(mm)：φ5●歯形：並歯●転位係数：-0.079●のどの直径(mm)：φ22●ウォームのねじれ方向及び条数：R2●ウォームギア圧力角20°(並歯)●ねじれ方向：R●ハブ長さ(mm)：8●かみ合い中心距離(mm)：18●かみ合いピッチ円直径d(mm)：20●全長(mm)：18●ハブ外径(mm)：φ17●形状：1B●基準円直径d(mm)：-●歯幅(mm)：10●条数：2●基準円直径(mm)：-●歯先円直径(mm)：φ23.5●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723305

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.029●のどの直径(mm)：φ32●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：8●かみ合い中心距離(mm)：23●歯先円直径(mm)：φ33.5●ハブ外径(mm)：φ22●形状：1B●基準円直径d(mm)：-●歯幅(mm)：10●条数：1●ねじれ方向：R●基準円直径(mm)：-●全長(mm)：18●かみ合いピッチ円直径d(mm)：30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723312

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:15●歯数：30●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.118●のどの直径(mm)：φ32●ウォームのねじれ方向及び条数：R2●ウォームギア圧力角20°(並歯)●条数：2●ねじれ方向：R●形状：1B●基準円直径d(mm)：-●歯幅(mm)：10●基準円直径(mm)：-●かみ合い中心距離(mm)：23●ハブ長さ(mm)：8●歯先円直径(mm)：φ33.5●かみ合いピッチ円直径d(mm)：30●全長(mm)：18●ハブ外径(mm)：φ22●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723329

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：40●穴径(mm)：φ8●歯形：並歯●転位係数：-0.039●のどの直径(mm)：φ42●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●歯先円直径(mm)：φ43.5●ハブ長さ(mm)：8●かみ合い中心距離(mm)：28●かみ合いピッチ円直径d(mm)：40●全長(mm)：18●基準円直径(mm)：-●ねじれ方向：R●条数：1●歯幅(mm)：10●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723336

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：50●穴径(mm)：φ8●歯形：並歯●転位係数：-0.048●のどの直径(mm)：φ52●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●歯先円直径(mm)：φ53.5●ハブ長さ(mm)：8●かみ合い中心距離(mm)：33●かみ合いピッチ円直径d(mm)：50●全長(mm)：18●基準円直径(mm)：-●ねじれ方向：R●条数：1●歯幅(mm)：10●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ35●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723343

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:60●歯数：60●かみ合いピッチ円直径(mm)：60●穴径(mm)：φ8●歯形：並歯●転位係数：-0.058●のどの直径(mm)：φ62●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●かみ合い中心距離(mm)：38●基準円直径d(mm)：-●全長(mm)：18●ねじれ方向：R●条数：1●基準円直径(mm)：-●歯幅(mm)：10●かみ合いピッチ円直径d(mm)：60●歯先円直径(mm)：φ63.5●ハブ長さ(mm)：8●形状：1B●ハブ外径(mm)：φ40●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723350

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:80●歯数：80●かみ合いピッチ円直径(mm)：80●穴径(mm)：φ10●歯形：並歯●転位係数：-0.078●のどの直径(mm)：φ82●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●形状：1B●基準円直径d(mm)：-●歯先円直径(mm)：φ83.5●ハブ外径(mm)：φ50●ハブ長さ(mm)：8●かみ合い中心距離(mm)：48●かみ合いピッチ円直径d(mm)：80●条数：1●全長(mm)：18●基準円直径(mm)：-●ねじれ方向：R●歯幅(mm)：10●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723367

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:15●歯数：20●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ32●形状：1B●ハブ外径(mm)：φ22●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：23●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数(mm)：R2●歯幅(mm)：10●全長(mm)：18●歯先円直径(mm)：φ33.5●圧力角：20°●ポリアセタール(白色)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723404

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ42●ウォームのねじれ方向および条数(mm)：R1●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●圧力角：20°●ポリアセタール(白色)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723411

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:60●歯数：60●かみ合いピッチ円直径(mm)：φ60●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ62●全長(mm)：18●ウォームのねじれ方向および条数(mm)：R1●歯先円直径(mm)：φ63.5●ハブ外径(mm)：φ30●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：38●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●圧力角：20°●ポリアセタール(白色)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723428

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:80●歯数：80●かみ合いピッチ円直径(mm)：φ80●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ82●歯幅(mm)：10●全長(mm)：18●形状：1B●歯先円直径(mm)：φ83.5●ハブ外径(mm)：φ40●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：48●取付ねじM：-●ウォームのねじれ方向および条数(mm)：R1●取付ねじls：-●圧力角：20°●ポリアセタール(白色)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723435

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●ウォームのねじれ方向および条数(mm)：R2●取付ねじls：-●取付ねじM：-●かみ合い中心距離(mm)：18●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R2●歯幅(mm)：8●ハブ長さ(mm)：9●ハブ外径(mm)：φ16●歯先円直径(mm)：φ23●全長(mm)：17●形状：0B●圧力角：20°●ポリアセタール(白色・黄銅ブッシュ入り)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723442

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ32●全長(mm)：17●歯幅(mm)：8●ハブ外径(mm)：φ20●歯先円直径(mm)：φ33●形状：0B●ハブ長さ(mm)：9●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：23●取付ねじM：-●ウォームのねじれ方向および条数(mm)：R1●取付ねじls：-●圧力角：20°●ポリアセタール(白色・黄銅ブッシュ入り)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723459

●追加工せずに使用できる完成品です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●基準円直径(mm)：30●組立距離(mm)：30●穴径(mm)：12●全長(mm)：21.24●歯幅(mm)：8●形状：BK●歯先円直径(mm)：32.12●ボス径(mm)：26●ボス長さ(mm)：13●穴長さ(mm)：19●歯数比：1●キー溝：4×1.8●ねじ穴：M5●歯車精度：JISB1704：1978：4級●歯形：グリーソン●圧力角：20°●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●追加工可否：不可●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202890730

●追加工せずに使用できる完成品です。●動力伝達用歯車。●モジュール：m1●歯数：20●基準円直径(mm)：20●組立距離(mm)：20●穴径(mm)：10●全長(mm)：13.95●歯幅(mm)：5●形状：BT●歯先円直径(mm)：21.41●ボス径(mm)：16●ボス長さ(mm)：8●穴長さ(mm)：12.07●歯数比：1●ねじ穴：M4●歯車精度：JISB1704：1978：4級●歯形：グリーソン●圧力角：20°●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●追加工可否：不可●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202890808
