歯車

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：36●形状：S1●基準円直径(mm)：φ144●歯幅(mm)：40●穴径(mm)：φ22●歯先円直径：152●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ152●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940619

サイズ：

●基準円直径：φ１４４ｍｍ●歯幅：４０ｍｍ●穴径：φ２２ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：38●形状：S1●基準円直径(mm)：φ152●歯幅(mm)：40●穴径(mm)：φ22●歯先円直径：160●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ160●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940626

サイズ：

●基準円直径：φ１５２ｍｍ●歯幅：４０ｍｍ●穴径：φ２２ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：40●形状：S1●基準円直径(mm)：φ160●歯幅(mm)：40●穴径(mm)：φ25●歯先円直径：168●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ168●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940664

サイズ：

●基準円直径：φ１６０ｍｍ●歯幅：４０ｍｍ●穴径：φ２５ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：42●形状：S1●基準円直径(mm)：φ168●歯幅(mm)：40●穴径(mm)：φ25●歯先円直径：176●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ176●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940671

サイズ：

●基準円直径：φ１６８ｍｍ●歯幅：４０ｍｍ●穴径：φ２５ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：44●形状：S1●基準円直径(mm)：φ176●歯幅(mm)：40●穴径(mm)：φ25●歯先円直径：184●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ184●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940794

サイズ：

●基準円直径：φ１７６ｍｍ●歯幅：４０ｍｍ●穴径：φ２５ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：46●形状：S1●基準円直径(mm)：φ184●歯幅(mm)：40●穴径(mm)：φ25●歯先円直径：192●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ192●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940817

サイズ：

●基準円直径：φ１８４ｍｍ●歯幅：４０ｍｍ●穴径：φ２５ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：50●形状：S2●基準円直径(mm)：φ200●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：208●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ208●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940886

サイズ：

●基準円直径：φ２００ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：52●形状：S2●基準円直径(mm)：φ208●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：216●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ216●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940909

サイズ：

●基準円直径：φ２０８ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：54●形状：S2●基準円直径(mm)：φ216●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：224●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ224●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940916

サイズ：

●基準円直径：φ２１６ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：55●形状：S2●基準円直径(mm)：φ220●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：228●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ228●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940923

サイズ：

●基準円直径：φ２２０ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：56●形状：S2●基準円直径(mm)：φ224●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：232●全長(mm)：56●ボス径(mm)：100●歯先円直径(mm)：φ232●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940930

サイズ：

●基準円直径：φ２２４ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：58●形状：S2●基準円直径(mm)：φ232●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：240●全長(mm)：56●ボス径(mm)：110●歯先円直径(mm)：φ240●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940947

サイズ：

●基準円直径：φ２３２ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：60●形状：S2●基準円直径(mm)：φ240●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：248●全長(mm)：56●ボス径(mm)：110●歯先円直径(mm)：φ248●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940961

サイズ：

●基準円直径：φ２４０ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：62●形状：S2●基準円直径(mm)：φ248●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：256●全長(mm)：56●ボス径(mm)：110●歯先円直径(mm)：φ256●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940978

サイズ：

●基準円直径：φ２４８ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：64●形状：S2●基準円直径(mm)：φ256●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：264●全長(mm)：56●ボス径(mm)：110●歯先円直径(mm)：φ264●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940985

サイズ：

●基準円直径：φ２５６ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：65●形状：S2●基準円直径(mm)：φ260●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：268●全長(mm)：56●ボス径(mm)：110●歯先円直径(mm)：φ268●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202940992

サイズ：

●基準円直径：φ２６０ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：66●形状：S2●基準円直径(mm)：φ264●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：272●全長(mm)：56●ボス径(mm)：120●歯先円直径(mm)：φ272●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941005

サイズ：

●基準円直径：φ２６４ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：4●歯数：80●形状：S4●基準円直径(mm)：φ320●歯幅(mm)：40●穴径(mm)：φ30●歯先円直径：328●全長(mm)：56●ボス径(mm)：120●歯先円直径(mm)：φ328●ボス長さ(mm)：16●タップ：-●キー溝：-●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941043

サイズ：

●基準円直径：φ３２０ｍｍ●歯幅：４０ｍｍ●穴径：φ３０ｍｍ●全長：５６ｍｍ

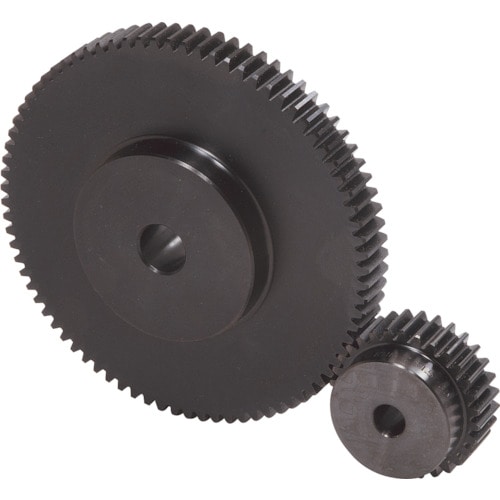

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：18●形状：S1●基準円直径(mm)：90●歯幅(mm)：50●穴径(mm)：22●全長(mm)：75●ボス径(mm)：70●歯先円直径(mm)：100●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941357

サイズ：

●基準円直径：９０ｍｍ●歯幅：５０ｍｍ●穴径：２２ｍｍ●全長：７５ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：20●形状：S1●基準円直径(mm)：100●歯幅(mm)：50●穴径(mm)：22●全長(mm)：75●ボス径(mm)：82●歯先円直径(mm)：110●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941371

サイズ：

●基準円直径：１００ｍｍ●歯幅：５０ｍｍ●穴径：２２ｍｍ●全長：７５ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：24●形状：S1●基準円直径(mm)：120●歯幅(mm)：50●穴径(mm)：25●全長(mm)：75●ボス径(mm)：100●歯先円直径(mm)：130●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941395

サイズ：

●基準円直径：１２０ｍｍ●歯幅：５０ｍｍ●穴径：２５ｍｍ●全長：７５ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：28●形状：S1●基準円直径(mm)：140●歯幅(mm)：50●穴径(mm)：25●全長(mm)：75●ボス径(mm)：110●歯先円直径(mm)：150●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941418

サイズ：

●基準円直径：１４０ｍｍ●歯幅：５０ｍｍ●穴径：２５ｍｍ●全長：７５ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：29●形状：S1●基準円直径(mm)：145●歯幅(mm)：50●穴径(mm)：25●全長(mm)：75●ボス径(mm)：115●歯先円直径(mm)：155●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941425

サイズ：

●基準円直径：１４５ｍｍ●歯幅：５０ｍｍ●穴径：２５ｍｍ●全長：７５ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：30●形状：S1●基準円直径(mm)：150●歯幅(mm)：50●穴径(mm)：25●全長(mm)：75●ボス径(mm)：120●歯先円直径(mm)：160●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941463

サイズ：

●基準円直径：１５０ｍｍ●歯幅：５０ｍｍ●穴径：２５ｍｍ●全長：７５ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：32●形状：S1●基準円直径(mm)：160●歯幅(mm)：50●穴径(mm)：30●全長(mm)：71●ボス径(mm)：120●歯先円直径(mm)：170●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941470

サイズ：

●基準円直径：１６０ｍｍ●歯幅：５０ｍｍ●穴径：３０ｍｍ●全長：７１ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：48●形状：S2●基準円直径(mm)：240●歯幅(mm)：50●穴径(mm)：30●全長(mm)：71●ボス径(mm)：120●歯先円直径(mm)：250●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941548

サイズ：

●基準円直径：２４０ｍｍ●歯幅：５０ｍｍ●穴径：３０ｍｍ●全長：７１ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m5●歯数：56●形状：S2●基準円直径(mm)：280●歯幅(mm)：50●穴径(mm)：30●全長(mm)：71●ボス径(mm)：130●歯先円直径(mm)：290●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202941586

サイズ：

●基準円直径：２８０ｍｍ●歯幅：５０ｍｍ●穴径：３０ｍｍ●全長：７１ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m6●歯数：22●形状：S1●基準円直径(mm)：132●歯幅(mm)：60●穴径(mm)：28●全長(mm)：88●ボス径(mm)：110●歯先円直径(mm)：144●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202942286

サイズ：

●基準円直径：１３２ｍｍ●歯幅：６０ｍｍ●穴径：２８ｍｍ●全長：８８ｍｍ

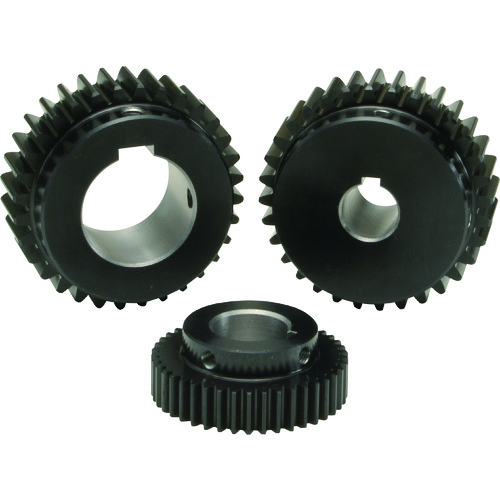

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m6●歯数：23●形状：S1●基準円直径(mm)：138●歯幅(mm)：60●穴径(mm)：28●全長(mm)：88●ボス径(mm)：115●歯先円直径(mm)：150●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202942293

サイズ：

●基準円直径：１３８ｍｍ●歯幅：６０ｍｍ●穴径：２８ｍｍ●全長：８８ｍｍ

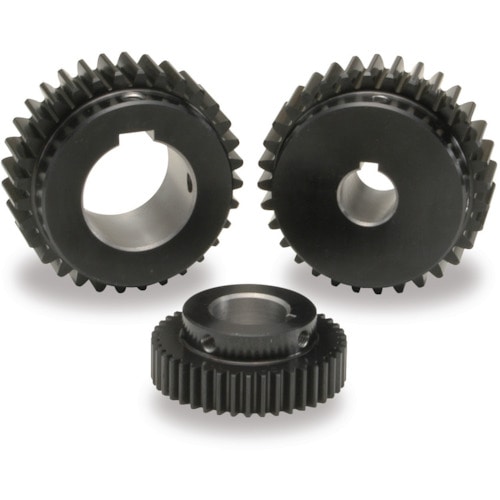

●歯面高周波焼入れを施した歯車で強度、耐摩耗性に優れています。●動力伝達用歯車。●モジュール：m6●歯数：24●形状：S1K●基準円直径(mm)：144●歯幅(mm)：60●穴径(mm)：60●歯先円直径：156●全長(mm)：88●キー溝b2×t2(mm)：18×4.4●ボス径(mm)：120●ボス長さ(mm)：28●穴径公差：H7●歯面仕上げ：切削●タップ：M12●歯車精度：JISB1702-1N8級熱処理前●歯形：並歯●圧力角：20°●材質：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染(追加工、焼入れ後再黒染はありません)●S45C●ねじ穴のある製品には付属品として止めねじが付いております。●対応個数1～5個までです。●製品は受託加工品のため、注文後13日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500202942309

サイズ：

●基準円直径：１４４ｍｍ●歯幅：６０ｍｍ●穴径：６０ｍｍ●全長：８８ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m6●歯数：25●形状：S1●基準円直径(mm)：150●歯幅(mm)：60●穴径(mm)：28●全長(mm)：88●ボス径(mm)：125●歯先円直径(mm)：162●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202942316

サイズ：

●基準円直径：１５０ｍｍ●歯幅：６０ｍｍ●穴径：２８ｍｍ●全長：８８ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m6●歯数：27●形状：S1●基準円直径(mm)：162●歯幅(mm)：60●穴径(mm)：28●全長(mm)：88●ボス径(mm)：135●歯先円直径(mm)：174●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202942323

サイズ：

●基準円直径：１６２ｍｍ●歯幅：６０ｍｍ●穴径：２８ｍｍ●全長：８８ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●動力伝達用歯車。●モジュール：m6●歯数：30●形状：S1●基準円直径(mm)：180●歯幅(mm)：60●穴径(mm)：30●全長(mm)：88●ボス径(mm)：150●歯先円直径(mm)：192●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202942354

サイズ：

●基準円直径：１８０ｍｍ●歯幅：６０ｍｍ●穴径：３０ｍｍ●全長：８８ｍｍ

●サビに強いステンレス製のウォームです。●DG、PGホイールとのセットが最適です。●動力伝達用歯車。●モジュール：0.5●穴径(mm)：φ5●歯形：並歯●進み角：2°36′●穴長さ(mm)：12●タップ：M3●キー溝：-●全長(mm)：18●条数：1●形状：W2●取付ねじM：M3●ボス径(mm)：-●ボス長さ(mm)：-●取付ねじS：3●歯先円直径(mm)：φ12●かみ合いピッチ円直径d(mm)：-●基準円直径(mm)：φ11●ウォームのねじれ方向および条数(mm)：R1●ハブ外径(mm)：-●歯幅(mm)：10●ねじれ方向：R●歯車精度：KHKW001：4級●歯面硬度：(187HB以下)●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●SUS303●1個の販売でありセット販売ではございません。

商品コード：

2500202984569

サイズ：

●穴径：φ５ｍｍ●穴長さ：１２ｍｍ●全長：１８ｍｍ●歯先円直径：φ１２ｍｍ

●サビに強いステンレス製のウォームです。●DG、PGホイールとのセットが最適です。●動力伝達用歯車。●モジュール：m3●穴径(mm)：20●歯形：並歯●進み角：3°55′●歯先円直径：50●穴長さ：70●ボス長さ(右)：20●ボス径(mm)：35●タップ：M5●キー溝：6 × 2.8●ねじ穴位置：10●条数：1●全長(mm)：70●ねじれ方向：R●形状：W1K●歯幅(mm)：50●基準円直径(mm)：44●ウォームのねじれ方向および条数(mm)：R1●歯車精度：KHKW001：4級相当●歯面硬度：(187HB以下)●表面処理：なし●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴(H7)●熱処理：なし●追加工可否：不可●SUS303●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500202984620

サイズ：

●穴径：２０ｍｍ●ボス径：３５ｍｍ●全長：７０ｍｍ●歯幅：５０ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m0.5●条数：1●基準円直径(mm)：11●穴径(mm)：5●形状：W2●全長：18●歯先円直径：12●歯幅：10●進み角：2°36′●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986112

サイズ：

●基準円直径：１１ｍｍ●穴径：５ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m0.5●条数：2●基準円直径(mm)：11●穴径(mm)：5●形状：W2●全長：18●歯先円直径：12●歯幅：10●進み角：5°13′●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986129

サイズ：

●基準円直径：１１ｍｍ●穴径：５ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m0.8●条数：1●基準円直径(mm)：14●穴径(mm)：6●形状：W2●全長：30●歯先円直径：15.6●歯幅：18●進み角：3°17′●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986136

サイズ：

●基準円直径：１４ｍｍ●穴径：６ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m0.8●条数：2●基準円直径(mm)：14●穴径(mm)：6●形状：W2●全長：30●歯先円直径：15.6●歯幅：18●進み角：6°34′●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986143

サイズ：

●基準円直径：１４ｍｍ●穴径：６ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m1.25●条数：1●基準円直径(mm)：21●穴径(mm)：8●形状：W2●全長：37●歯先円直径：23.5●歯幅：25●進み角：3°25′●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986310

サイズ：

●基準円直径：２１ｍｍ●穴径：８ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m1.25●条数：2●基準円直径(mm)：21●穴径(mm)：8●形状：W2●全長：37●歯先円直径：23.5●歯幅：25●進み角：6°50′●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986327

サイズ：

●基準円直径：２１ｍｍ●穴径：８ｍｍ

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●ねじれ右／左：R●モジュール：m1.5●条数：1●基準円直径(mm)：25●穴径(mm)：8●形状：W1●全長：40●ボス径：20●歯先円直径：28●歯幅：30●進み角：3°26′●ボス長さ(右)：10●歯車精度：KHKW001：4級●歯形：並歯●圧力角：20°/14°30′●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：研削●歯切基準面：穴(H7)●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202986334

サイズ：

●基準円直径：２５ｍｍ●穴径：８ｍｍ

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●モジュール：1●穴径(mm)：φ6●進み角7°11′●取付ねじls：-●全長(mm)：32●ウォームのねじれ方向および条数：L2●取付ねじM：-●基準円直径(mm)：φ16.0●歯先円直径(mm)：φ18●ハブ外径(mm)：φ15.85●ハブ長さ(mm)：7●ねじれ方向：L●条数：2●形状：B●歯幅(mm)：16.5●ウォームのねじれ方向および条数(mm)：L2●歯先円直径da(mm)：12●ハブ外径dh(mm)：10.30●ハブ長さlhR(mm)：6●進み角r：4°24’●機械構造用炭素鋼(S45C)

商品コード：

2500203592947

サイズ：

●穴径：φ６ｍｍ●全長：３２ｍｍ●基準円直径：φ１６．０ｍｍ

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●モジュール：1●穴径(mm)：φ6●キー溝：-●進み角3°35′●ねじれ方向：R●取付ねじls：-●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：32●取付ねじM：-●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：7●ハブ外径(mm)：φ15.85●歯先円直径(mm)：φ18●歯幅(mm)：17●基準円直径(mm)：φ16.0●形状：B●条数：1●歯先円直径da(mm)：12●ハブ外径dh(mm)：10.30●ハブ長さlhR(mm)：6●進み角r：4°24’●機械構造用炭素鋼(S45C)

商品コード：

2500203592985

サイズ：

●穴径：φ６ｍｍ●ウォームのねじれ方向および条数：Ｒ１ｍｍ●全長：３２ｍｍ

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●モジュール：1●穴径(mm)：φ8●キー溝：-●進み角3°35′●条数：1●歯先円直径(mm)：φ18●形状：B●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：32●歯幅(mm)：17●ハブ外径(mm)：φ15.85●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：7●基準円直径(mm)：φ16.0●ねじれ方向：R●歯先円直径da(mm)：12●ハブ外径dh(mm)：10.30●ハブ長さlhR(mm)：6●進み角r：4°24’●機械構造用炭素鋼(S45C)

商品コード：

2500203592992

サイズ：

●穴径：φ８ｍｍ●歯先円直径：φ１８ｍｍ

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：1●条数：1●基準円直径(mm)：φ16.0●穴径(mm)：φ6●キー溝b2×t2：-●進み角3°35′●ねじれ方向：R●歯先円直径(mm)：φ18●ハブ外径(mm)：φ15.85●ハブ長さ(mm)：7●ウォームのねじれ方向および条数：R1●取付ねじM：-●取付ねじls：-●歯幅(mm)：15.5●全長(mm)：32●ウォームのねじれ方向および条数(mm)：R1●形状：B●歯形：並歯●圧力角：20°●ステンレス(SUS304)●ウォームとウォームホイールのねじれ方向及び条数は同じ組み合わせでご使用ください。

商品コード：

2500203593012

サイズ：

●基準円直径：φ１６．０ｍｍ●穴径：φ６ｍｍ●歯先円直径：φ１８ｍｍ

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：2●基準円直径(mm)：φ31●穴径(mm)：φ12●キー溝b2×t2：-●進み角：7°25′●ハブ外径(mm)：φ25●ねじれ方向：L●全長(mm)：50●歯幅(mm)：35●形状：B●ウォームのねじれ方向および条数(mm)：L2●歯先円直径(mm)：φ35●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：L2●ハブ長さ(mm)：15●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500203594033

サイズ：

●基準円直径：φ３１ｍｍ●穴径：φ１２ｍｍ●ハブ外径：φ２５ｍｍ●全長：５０ｍｍ

●冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。●転造後の表面硬さは母材の硬さの1.2倍～1.3倍になり、「ねじ面の硬さはHB240～260」になります。●転造ウォームは、ねじ面の表面粗さが鏡面の為、ウォームホイールと組み合わせて使用しますとウォームギヤの寿命が切削したウォームとの組み合わせと比較して寿命が長くなります。●一般産業機械、医療機器、食品機械等に使用。●モジュール：2●条数：2●基準円直径(mm)：φ31●穴径(mm)：φ12●キー溝b2×t2：-●進み角：7°25′●ねじれ方向：R●ハブ長さ(mm)：15●ハブ外径(mm)：φ25●歯先円直径(mm)：φ35●取付ねじls：-●取付ねじM：-●形状：B●ウォームのねじれ方向および条数(mm)：R2●全長(mm)：50●歯幅(mm)：35●ウォームのねじれ方向および条数：R2●歯形：並歯●圧力角：20°●S45C機械構造用炭素鋼●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのkgギヤ・インフォメーションをご参照願います。

商品コード：

2500203594040

サイズ：

●基準円直径：φ３１ｍｍ●穴径：φ１２ｍｍ●ハブ長さ：１５ｍｍ

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●一般産業機械、医療機器、食品機械等に使用。●モジュール：0.5●条数：1●基準円直径(mm)：φ9.0●穴径(mm)：φ3●キー溝b2×t2：-●進み角3°11′●全長(mm)：18●ねじれ方向：R●歯幅(mm)：13●形状：B●ウォームのねじれ方向および条数(mm)：R1●取付ねじls：-●取付ねじM：-●ウォームのねじれ方向および条数：R1●ハブ外径(mm)：φ7.60●歯先円直径(mm)：φ10●ハブ長さ(mm)：5●歯形：並歯●圧力角：20°●ステンレス(SUS304)●ウォームとウォームホイールのねじれ方向及び条数は同じ組み合わせでご使用ください。

商品コード：

2500203595290

サイズ：

●基準円直径：φ９．０ｍｍ●穴径：φ３ｍｍ●全長：１８ｍｍ●歯幅：１３ｍｍ

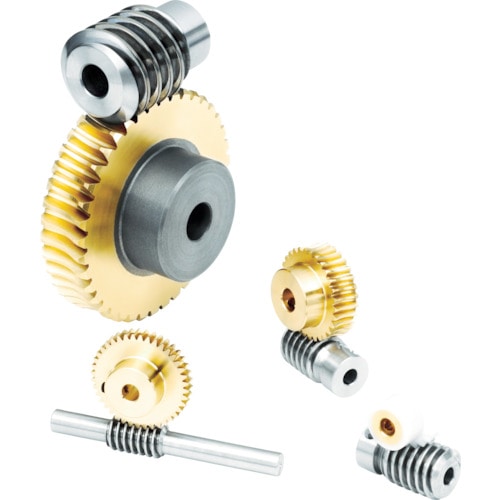

●ウォームは精密転造仕上げです。●モジュール0.5、0.8、1.0、圧力角20°(並歯)です。●ねじ加工済です。●JIS4級です。●モジュール：0.8●穴径(mm)：φ5●キー溝b2×t2：-●進み角：4°24′●形状：B●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：26●歯幅(mm)：14●基準円直径(mm)：φ10.4●取付ねじls：-●歯先円直径(mm)：φ12●ハブ外径(mm)：φ10.30●条数：1●ねじれ方向：R●取付ねじM：-●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：6●歯先円直径da(mm)：12●ハブ外径dh(mm)：10.30●ハブ長さlhR(mm)：6●進み角r：4°24’●機械構造用炭素鋼(S45C)

商品コード：

2500203596662

サイズ：

●穴径：φ５ｍｍ●ウォームのねじれ方向および条数：Ｒ１ｍｍ●全長：２６ｍｍ
