工作機工具

●大きく平らなクランプ面により、精密な表面、角度のある材料や先端の尖った材料にも適合します。●ケーシング部はグラスファイバー強力ポリアミドでできているため、破損しにくく、接着剤がつきにくいです。●木工業・家具製造業・DIY用に適しています。●全長（mm）：430●最大口開き（mm）：300●ふところ（mm）：80●フレーム寸法（mm）A：20●フレーム寸法（mm）B：5●外広げ幅（mm）：172～415●レール：20×5mm●材質／仕上：冷間圧延鋼材●原産国：ドイツ●コード番号：222-0806●こちらの商品は事業者様向け商品です。

商品コード：

2500100031945

●様々な固定・仮止めに。●グリップ部に締付六角軸付で強力に締付ができます●サイズ：W125×D40×H225mm●重量：約630g●最大口開き：約150mm●口の深さ：約80mm●本体材質：炭素鋼●ハンドルキャップ：PVC●備考：樹脂カバー付●コード番号：4341110●こちらの商品は事業者様向け商品です。

商品コード：

2500100695673

●締め付け、押し広げ作業に●作業効率UP！ロック解除ボタンを押すだけで固定解除●レバーを握るだけの簡単作業●締め付け：約600mmまで●押し広げ：約755mmまで●こちらの商品は事業者様向け商品です。

商品コード：

2500100716491

●手動・自動の切り替えスイッチにより、出力電圧の任意変更・自動温度コントロールが可能です。●SCRによる高精度なコントロールが可能です。●入力電源：200V●設定温度（℃）：0～1000●入数：1個●温度制御方式：位相制御方式（勾配設定付き）●制御動作：PIDオートチューニング●入力：Pt100Ωセンサー・K熱電対センサー（Φ3.2×150mm）●電圧許容範囲：定格電圧の10％●接続容量：15A●電源コード長：2m●本体サイズ：145×220×200mm●付属品：Pt100Ωセンサー、K熱電対センサー、電源コード（2P電線+アース線）●※付属のセンサーを使用した場合の測定範囲は0～750℃です。●※スリーブ部の温度が100℃以下になるよう設置してください。●こちらの商品は事業者様向け商品です。

商品コード：

2500100721181

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200110311

サイズ：

●Ｔ溝幅：１０ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●ねじ寸法：M8●H(mm)：12●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200110328

サイズ：

●Ｔ溝幅：１０ｍｍ●Ｈ：１２ｍｍ

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：10●適合ボルト：M8●テーブルスロット(mm)：10●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200110335

サイズ：

●Ｔ溝幅：１０ｍｍ●テーブルスロット：１０ｍｍ

●Tスロットナットです。フランジナットです。カップリングナットです。スタッドボルトのセットです。●クランピング用ボルト・ナットのセット。●ねじ寸法：M8●全長(mm)：75・100・125・150・175・200●ねじ長さ(mm)：75・100・125・150・175・200●ボルト：M8●T溝寸法(mm)：10●ボルト：M8●スチール(S45C)黒染仕上げ●スタッドボルト：２４本●Tスロットナット：６個●フランジナット：４個●カップリングナット：４個●木製台

商品コード：

2500200110342

サイズ：

●全長：７５・１００・１２５・１５０・１７５・２００ｍｍ

●セルフタイト機能により切削力が大きくなってもドリルは緩みません。●高精度で耐久性があり、長期間の使用でも当初の高精度を維持します。●主にボール盤に取り付けて、ドリルの装着に。●つかみ能力(mm)：0～10.0●接続テーパ：JT2●外径(mm)：43●全長(mm)：91.0●精度(mm)：0.05●振れ精度5/100mm以下

商品コード：

2500200110847

サイズ：

●外径：４３ｍｍ●全長：９１．０ｍｍ

●ボルトとクランプの溝幅が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M8●外径(mm)：25●内径(mm)：9●高さ(mm)：9●ガイド径：Φ12●厚み：6●ガイド厚み：3●ねじ径(mm)：12●全長(mm)：6●スチール(S45C)●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200178922

サイズ：

●外径：２５ｍｍ●内径：９ｍｍ●高さ：９ｍｍ●ねじ径：１２ｍｍ●全長：６ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M8●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200178953

サイズ：

●Ｔ溝幅：１２ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200180765

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200180796

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●ねじ寸法：M10●H(mm)：14●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200180802

サイズ：

●Ｔ溝幅：１２ｍｍ●Ｈ：１４ｍｍ

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：12●適合ボルト：M10●テーブルスロット(mm)：12●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200180819

サイズ：

●Ｔ溝幅：１２ｍｍ●テーブルスロット：１２ｍｍ

●セルフタイト機能により切削力が大きくなってもドリルは緩みません。●高精度で耐久性があり、長期間の使用でも当初の高精度を維持します。●主にボール盤に取り付けて、ドリルの装着に。●つかみ能力(mm)：1～13.0●接続テーパ：JT6●外径(mm)：50●全長(mm)：103.0●精度(mm)：0.05●振れ精度5/100mm以下

商品コード：

2500200206182

サイズ：

●外径：５０ｍｍ●全長：１０３．０ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：32●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200231375

サイズ：

●対辺寸法：２２ｍｍ●高さ：３２ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：32●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200231382

サイズ：

●対辺寸法：２２ｍｍ●高さ：３２ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200231399

サイズ：

●対辺寸法：２２ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200231405

サイズ：

●対辺寸法：２２ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200231412

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200231429

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：３．０ｍｍ

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：1.2～14.0●接続テーパ：JT3●外径(mm)：60.0●全長(mm)：96.0●精度(mm)：0.08●チャックハンドル

商品コード：

2500200231436

サイズ：

●外径：６０．０ｍｍ●全長：９６．０ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：14●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200231443

サイズ：

●対辺寸法：２２ｍｍ●高さ：１４ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：8●二面幅寸法(mm)：22●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200231498

サイズ：

●対辺寸法：２２ｍｍ●高さ：８ｍｍ●二面幅寸法：２２ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：22.5●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200231634

サイズ：

●対辺寸法：２２ｍｍ●高さ：２２．５ｍｍ●フランジ径：２８ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：22.5●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200231641

サイズ：

●対辺寸法：２２ｍｍ●高さ：２２．５ｍｍ●フランジ径：２８ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：9.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200231689

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：９．５ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：13.8●高さ(mm)：15.8●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200231986

サイズ：

●Ｔ溝幅：１３．８ｍｍ●高さ：１５．８ｍｍ

●扶桑精機マジックカット用交換部品の、アトマイザ本体です。●マジックカットe－ミスト1軸アトマイザ本体

商品コード：

2500200232358

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：W5/8●H(mm)：適合T溝幅20●T溝幅(インチ)：3/4●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200299795

サイズ：

●Ｔ溝幅：２０ｍｍ

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：W3/4●H(mm)：適合T溝幅20●T溝幅(インチ)：13/16●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200299931

サイズ：

●Ｔ溝幅：２０ｍｍ

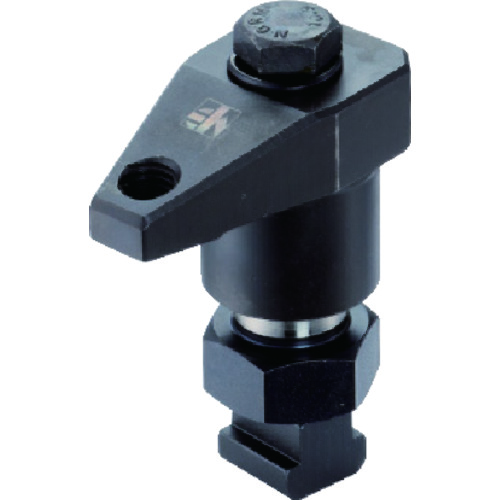

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●サイズ２５／スラスト・ベアリング入り、クランプ・レバー付です。●高さ(mm)：Max 55.9●クランプ力(N)：5000●旋回方向・角度：左右360°●ストローク(mm)：5●F=5kN (10Nm)●取付ねじ(mm)：M8●2つの固定方法があります：T溝とTナット(DIN508)を使う。●ボルトを使って冶具の基板等に直接固定する。●クランプの底面全体がフラットな面に接するように取り付けてください。●参照先高さ調整シリンダーEH23310.やスペーサー・プレートEH1107.を使えば高い位置でのクランプに対応できます。●また低い位置でクランプする場合には揺動パッドEH22730.などを取り付けて対応することができます。●最大保持力：5kN●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359192

サイズ：

●高さ：Ｍａｘ　５５．９ｍｍ●ストローク：５ｍｍ●取付ねじ：Ｍ８ｍｍ

●ボルトやレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●レバーを倒すことでクランプを行います●高さ(mm)：Max 173.0●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：5●lever 100mm●取付ねじ(mm)：M12●スイングクランプ　高さの低いタイプ、サイズ44　偏芯レバー付●最大保持力：10kN●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359208

サイズ：

●高さ：Ｍａｘ　１７３．０ｍｍ●ストローク：５ｍｍ●取付ねじ：Ｍ１２ｍｍ

●ボルトを使って素早く手締めでクランプすることができます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーを使って高い位置でのクランプも容易です。●高さ(mm)：Max 106.0●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●d=40 mm / h1 max.=70 mm●取付ねじ(mm)：M12●クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。●位置決めリングを使う場合は寸法h2が7mm大きくなります(ストロークsはマイナス7mm)。●2つの固定方法があります：T溝とTナット(DIN508)を使う。●ボルトを使って冶具の基板等に直接固定する。●クランプの底面全体がフラットな面に接するように取り付けてください。●クランプ高さは、h1を超えないよう制限されています。●参照先高さ調整シリンダーEH?23310.やスペーサー・プレートEH?1107.、EH1108.を使えば高い位置でのクランプに対応できます。●また低い位置でクランプする場合には揺動パッドEH?22730.などを取り付けて対応することができます。●最大保持力：10kN●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359215

サイズ：

●高さ：Ｍａｘ　１０６．０ｍｍ●ストローク：２０ｍｍ●取付ねじ：Ｍ１２ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 197●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：クランプレバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359222

サイズ：

●高さ：Ｍａｘ　１９７ｍｍ●ストローク：２０ｍｍ●クランプ高さ：７０－９０ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 128●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：ねじ●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359239

サイズ：

●高さ：Ｍａｘ　１２８ｍｍ●ストローク：２０ｍｍ●クランプ高さ：７０－９０ｍｍ

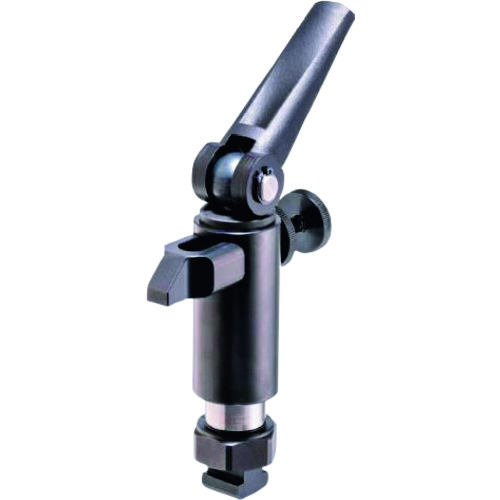

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 228●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：偏芯レバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359246

サイズ：

●高さ：Ｍａｘ　２２８ｍｍ●ストローク：２０ｍｍ●クランプ高さ：７０－９０ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 225●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：クランプレバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359253

サイズ：

●高さ：Ｍａｘ　２２５ｍｍ●ストローク：３０ｍｍ●クランプ高さ：８８－１１８ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 156●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：ねじ●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359260

サイズ：

●高さ：Ｍａｘ　１５６ｍｍ●ストローク：３０ｍｍ●クランプ高さ：８８－１１８ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 256●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：偏芯レバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359277

サイズ：

●高さ：Ｍａｘ　２５６ｍｍ●ストローク：３０ｍｍ●クランプ高さ：８８－１１８ｍｍ

●加工中のワークの振動を抑制します。●ワークのリブや舌状の部分などをクランプでき、鋳物などの一次加工の際にもワークを変形させずにクランプできます。●23320.0012、23320.0016は、クランプ・ネジを締めるとワークが固定され、同時にシリンダー本体の上下方向が固定されます●ワークを治具に3点で固定した後に、ビビり振動が起きやすい個所を特にクランプし保持するために使用。●高さ(mm)：Max 165.0●旋回方向・角度：左右110°●ストローク(mm)：12●クランプ力(kN)：8●8kN(30Nm)●取付ねじ(mm)：M12●本体底部のM12を使ってフローティング・クランプを治具のベースプレートに固定する(レンチは二面幅46mm)。●ストッパー(赤色のカバー)の縦方向と回転方向の位置を調整し、3個のセット・ビスで固定する(六角レンチは二面幅2.5mm)。●上方向には十分な余裕をもって固定すること(ワークの寸法公差があるので)。●取り扱いクランプの手順：フローティング・クランプの口金部分全体を押し下げる。●口金部分を回してワークを挟む位置に持ってくる(ストッパーの位置をあらかじめ調整しておく)。●手を離すと下側の口金が小さなバネ力でワークに接触する。●六角ナット(二面幅18mm)を締める(最小トルク15Nm、最大トルク30Nm)。●この際にワークがクランプされると同時に、口金部分全体が上下方向に固定される。●クランプの解除はこの逆の手順。●標準口金付●ハウジング：アルミニウム、赤色酸化皮膜処理本体焼入れ鋼●本体：焼入れ鋼、窒化処理、マンガン・リン酸塩処理、研磨●口金：焼入れ鋼、窒化処理、マンガン・リン酸塩処理●下側口金：23320.0050●上側口金：23320.0052●備考機能を保証するために、底部のネジ穴 はM12 x10のボルトなどを使って、常に塞いでおく必要

商品コード：

2500200359673

サイズ：

●高さ：Ｍａｘ　１６５．０ｍｍ●ストローク：１２ｍｍ●取付ねじ：Ｍ１２ｍｍ

●加工中のワークの振動を抑制します。●ワークのリブや舌状の部分などをクランプでき、鋳物などの一次加工の際にもワークを変形させずにクランプできます。●大型ワークの重切削に適しています。●下側口金は固定です。●23320.0012、23320.0016は、クランプ・ネジを締めるとワークが固定され、同時にシリンダー本体の上下方向が固定されます●ワークを治具に3点で固定した後に、ビビり振動が起きやすい個所を特にクランプし保持するために使用。●高さ(mm)：Max 261.0●旋回方向・角度：左右110°●ストローク(mm)：12●クランプ力(kN)：25●取付ねじ(mm)：M16●本体底部のM12を使ってフローティング・クランプを治具のベースプレートに固定する(レンチは二面幅46mm)。●ストッパー(赤色のカバー)の縦方向と回転方向の位置を調整し、3個のセット・ビスで固定する(六角レンチは二面幅2.5mm)。●上方向には十分な余裕をもって固定すること(ワークの寸法公差があるので)。●取り扱いクランプの手順：フローティング・クランプの口金部分全体を押し下げる。●口金部分を回してワークを挟む位置に持ってくる(ストッパーの位置をあらかじめ調整しておく)。●手を離すと下側の口金が小さなバネ力でワークに接触する。●六角ナット(二面幅18mm)を締める(最小トルク15Nm、最大トルク30Nm)。●この際にワークがクランプされると同時に、口金部分全体が上下方向に固定される。●クランプの解除はこの逆の手順。●標準口金付●ハウジング：アルミニウム、赤色酸化皮膜処理本体焼入れ鋼●本体：焼入れ鋼、窒化処理、マンガン・リン酸塩処理、研磨●口金：焼入れ鋼、窒化処理、マンガン・リン酸塩処理●上側口金：23320.0060●備考機能を保証するために、底部のネジ穴 はM12 x10のボルトなどを使って、常に塞いで

商品コード：

2500200359680

サイズ：

●高さ：Ｍａｘ　２６１．０ｍｍ●ストローク：１２ｍｍ●取付ねじ：Ｍ１６ｍｍ

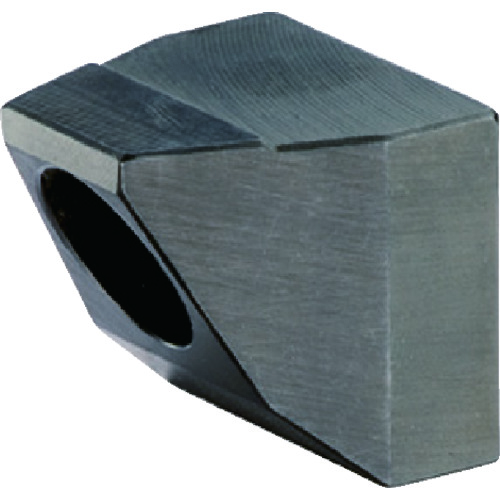

●フローティング・クランプ23320.0012と23320.0014用です。●口金を使えばより厚みの大きなワークをクランプすることができます。●タイプ：標準●口金：下側●h2(mm)：-●h1(mm)：26.8●上口金の取付ねじ(M8-12.9)は10mm、下口金の取付ねじは9mm、ハウジングの中にねじ込まれていることを確認してください。●適合本体：23320.0012、23320.0014用●焼入れ鋼、窒化処理、マンガン・リン酸塩処理

商品コード：

2500200359697

サイズ：

●ｈ１：２６．８ｍｍ

●フローティング・クランプ23320.0012と23320.0014用です。●口金を使えばより厚みの大きなワークをクランプすることができます。●クランプ範囲(mm)：15～27●タイプ：特殊●口金：上側●h1(mm)：24.5●h2(mm)：14.5●上口金の取付ねじ(M8-12.9)は10mm、下口金の取付ねじは9mm、ハウジングの中にねじ込まれていることを確認してください。●適合本体：23320.0012、23320.0014用●焼入れ鋼、窒化処理、マンガン・リン酸塩処理

商品コード：

2500200359703

サイズ：

●ｈ１：２４．５ｍｍ●ｈ２：１４．５ｍｍ

●スクリューサポートなどと組み合わせてご使用ください。●M12、M14用のクランプです。●フライス盤、マシニングセンター、ラジアルボール盤などで加工物の固定に。●クランプ作業に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M12・M14●2個1組●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●締め付け対象物が斜めになっている場合は気をつけて締め付けてください。●無理な締め付けはしないでください。

商品コード：

2500200381872

サイズ：

●長さ：６３ｍｍ●幅：２５ｍｍ●高さ：１２ｍｍ

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：12●適合ボルト：M12、M14●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200381889

サイズ：

●長さ：６３ｍｍ●幅：３２ｍｍ●高さ：１２ｍｍ

●スクリューサポートなどと組み合わせてご使用ください。●M8、M10用のクランプです。●フライス盤、マシニングセンター、ラジアルボール盤などで加工物の固定に。●クランプ作業に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M8・M10●2個1組●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●締め付け対象物が斜めになっている場合は気をつけて締め付けてください。●無理な締め付けはしないでください。

商品コード：

2500200382046

サイズ：

●長さ：６３ｍｍ●幅：２５ｍｍ●高さ：１２ｍｍ

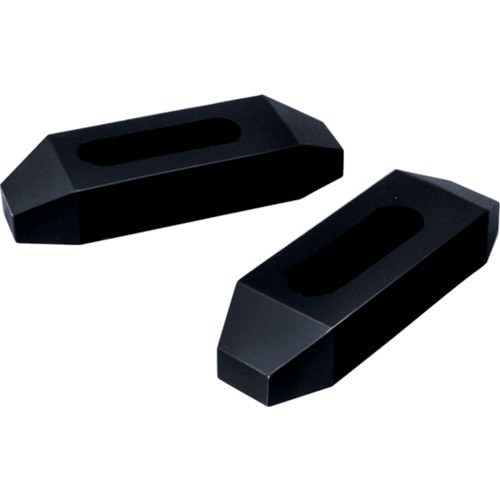

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M10●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200382053

サイズ：

●長さ：６３ｍｍ●幅：２５ｍｍ●高さ：１２ｍｍ

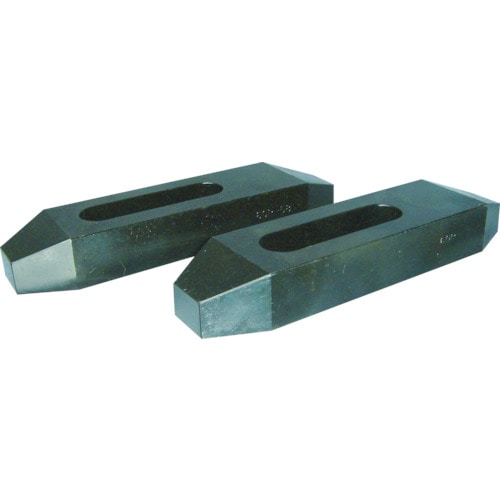

●スクリューサポートなどと組み合わせてご使用ください。●M16用のクランプです。●フライス盤、マシニングセンター、ラジアルボール盤などで加工物の固定に。●クランプ作業に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：16●適合ボルト：M16●2個1組●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●締め付け対象物が斜めになっている場合は気をつけて締め付けてください。●無理な締め付けはしないでください。

商品コード：

2500200382060

サイズ：

●長さ：６３ｍｍ●幅：３２ｍｍ●高さ：１６ｍｍ
