ツーリング・治工具

●＜セット内容＞…3組セット品20.0×63×250mm25.0×80×250mm32.0×100×250mm各サイズ2本入り●重量…27.1kg●木製ケース入り●ケースサイズ…280×215×125mm●梱包サイズ:280×120×210●梱包重量27100g

商品コード：

4548745365283

トリマービット装着に。●トリマービット装着に。●テーブルルーターオプション

商品コード：

2502700035880

サイズ：

チャック径:φ3.2mm

●エラストマー樹脂製のスプリングクランプです。●スライドレールにより幅の広い物でも容易に挟むことができます。●木材・樹脂などの接着や仮止めに便利です。●全長（mm）：155●最大口開き（mm）：100●ふところ（mm）：50●黒色/オレンジ●材質／仕上：●エラストマー樹脂●原産国：中国●コード番号：297-2603●こちらの商品は事業者様向け商品です。

商品コード：

2500100781123

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：1.2～13.0●接続テーパ：JT6●外径(mm)：45.0●全長(mm)：77.5●チャックハンドル

商品コード：

2500200215351

サイズ：

●外径：４５．０ｍｍ●全長：７７．５ｍｍ

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：1.2～13.0●接続テーパ：JT6●外径(mm)：52.5●全長(mm)：87.0●精度(mm)：0.08●チャックハンドル

商品コード：

2500200215641

サイズ：

●外径：５２．５ｍｍ●全長：８７．０ｍｍ

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：14●適合ボルト：W1/2●H(mm)：適合T溝幅14●T溝幅(インチ)：9/16●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200217935

サイズ：

●Ｔ溝幅：１４ｍｍ

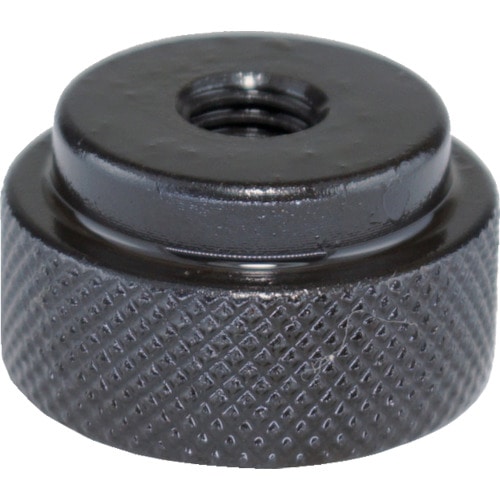

●側面にローレット加工をしていることで、微調整が出来ます。●ロックナット付でボルトを固定出来ます。●専用治具として使用出来ます。●専用治具、組込品等に。●適合ボルト：M16●ねじ寸法：16●クランプ用ナット●焼き入れ硬度：HRC30～35°●仕上げ：黒染●S45C●単品●締め付け対象物が斜めになっている場合は気をつけて締め付ける事。●無理な締め付けはしないで下さい。

商品コード：

2500200258679

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：36●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200258686

サイズ：

●対辺寸法：２４ｍｍ●高さ：３６ｍｍ

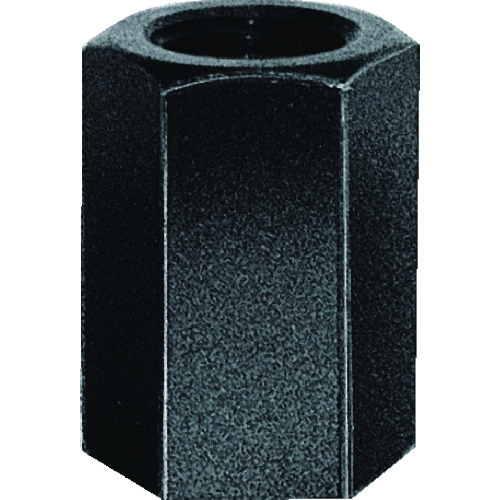

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：36●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200258693

サイズ：

●対辺寸法：２４ｍｍ●高さ：３６ｍｍ

●締め付けナットを緩めるだけで取り外せます。●大量生産時に便利です。●クランプの代用として使用できます。●横からの脱着によって効率が良くなります。●クランプの代用として。●外径(mm)：65●適合ボルト：M16●厚さ(mm)：10●割幅(mm)：17●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC40)、黒染仕上げ●単品●締め付け前にきちんとセットされているか確認してください。

商品コード：

2500200258709

サイズ：

●外径：６５ｍｍ●厚さ：１０ｍｍ●割幅：１７ｍｍ

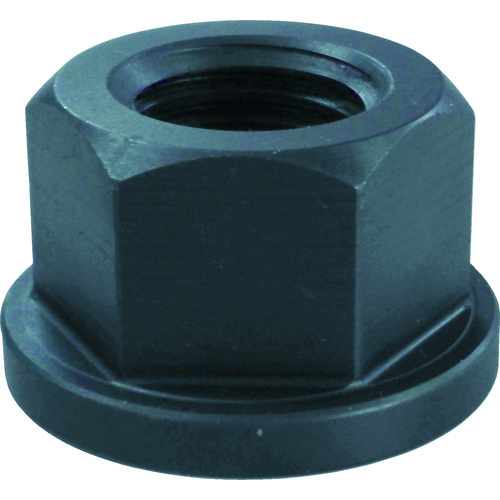

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：20●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200258716

サイズ：

●対辺寸法：２４ｍｍ●高さ：２０ｍｍ●フランジ径：３３ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：20●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200258723

サイズ：

●対辺寸法：２４ｍｍ●高さ：２０ｍｍ●フランジ径：３３ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200258730

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258747

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３．０ｍｍ

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：3.0～16.0●接続テーパ：JT3●外径(mm)：60.0●全長(mm)：96.0●精度(mm)：0.08●チャックハンドル

商品コード：

2500200258754

サイズ：

●外径：６０．０ｍｍ●全長：９６．０ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：28.4●フランジ径(mm)：37.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200258761

サイズ：

●対辺寸法：２４ｍｍ●高さ：２８．４ｍｍ●フランジ径：３７．０ｍｍ

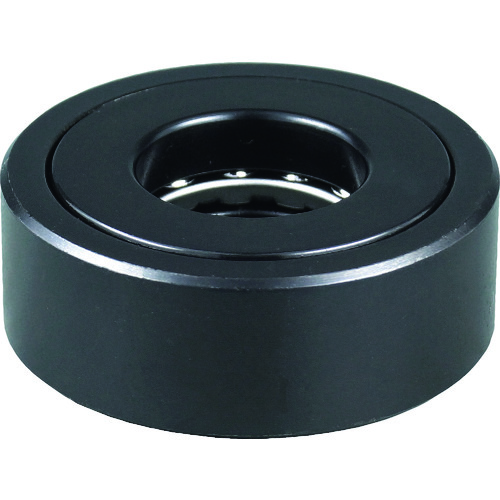

●ストロングナット(ＧＦＮ)のナット無タイプです。●インチネジなどに対応するため、お持ちのナットと組み合わせて使用できます。●治具本体の締付作業に●プレス金型をはじめ、諸金型の締付けに。●適合ボルト：M16●高さ(mm)：12.9●フランジ径(mm)：37●内径(mm)：17●外径(mm)：37●1個単位●SCM435●単品●締めすぎに注意してください。

商品コード：

2500200258778

サイズ：

●高さ：１２．９ｍｍ●フランジ径：３７ｍｍ●内径：１７ｍｍ●外径：３７ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：15●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200258785

サイズ：

●対辺寸法：２４ｍｍ●高さ：１５ｍｍ

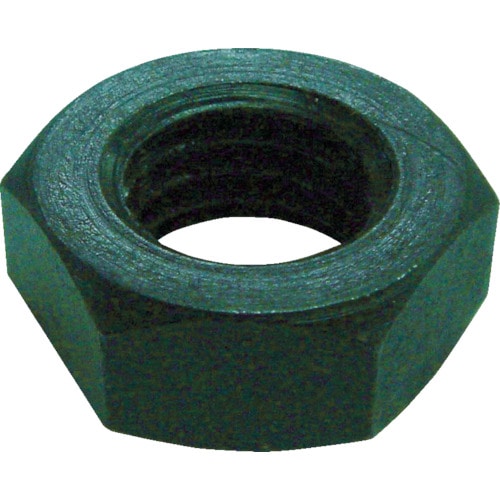

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：10●二面幅寸法(mm)：24●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200258808

サイズ：

●対辺寸法：２４ｍｍ●高さ：１０ｍｍ●二面幅寸法：２４ｍｍ

●脱着作業の効率を上げます。●ワッシャーを取り外す必要が無くなります。●クランプ作業が多い場合に。●幅(mm)：50●高さ(mm)：8●ねじ寸法：M16×2.0●ボルト径(mm)：M8●適合ボルト：M16●全長(mm)：68●ストローク(mm)：33●厚さ(mm)：8●かぎ幅(mm)：18●受けねじ：M8●ねじ首下：20●クランプ用治具●スチール（S45C）●処理：焼き入れ(HRC40)、黒染仕上げ●単品●M8キャップボルト●締め付け前にきちんとセットされているか確認してください。

商品コード：

2500200258822

サイズ：

●幅：５０ｍｍ●高さ：８ｍｍ●ボルト径：Ｍ８ｍｍ●全長：６８ｍｍ

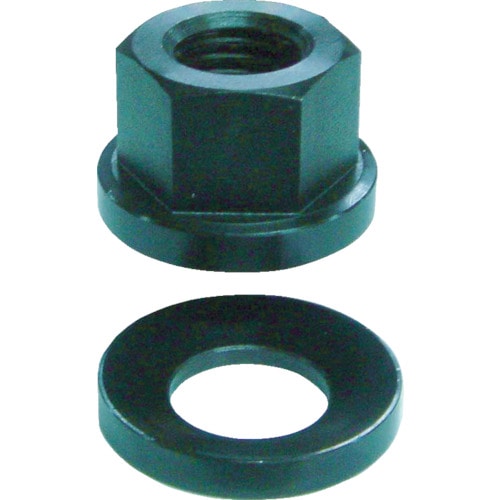

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：25.5●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200258839

サイズ：

●対辺寸法：２４ｍｍ●高さ：２５．５ｍｍ●フランジ径：３３ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：25.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200258846

サイズ：

●対辺寸法：２４ｍｍ●高さ：２５．５ｍｍ●フランジ径：３５ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17.0●高さ(mm)：10.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258860

サイズ：

●外径：３５ｍｍ●内径：１７．０ｍｍ●高さ：１０．５ｍｍ

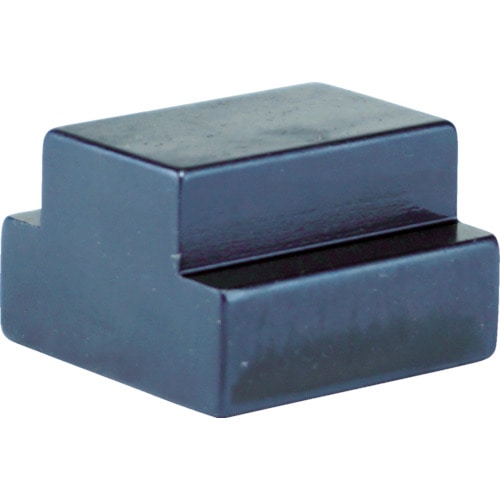

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：15.8●高さ(mm)：15.8●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200258990

サイズ：

●Ｔ溝幅：１５．８ｍｍ●高さ：１５．８ｍｍ

●加工物の取り付け時間が短縮できます。●加工物の取り付けに補助材料は不要です。●フライス・マシニングの治工具として。●適合T溝幅 (mm)：20●スタッドボルト：M16●Tスタット・スタッドセット：2016TS●ステップクランプ：25S-58、40S-58、60S-58●ステップブロック：4-S、5-S、6-S

商品コード：

2500200304994

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M16●外径(mm)：40●内径(mm)：17●高さ(mm)：11●ガイド径：Φ20●厚み：8●ガイド厚み：3●ねじ径(mm)：20●全長(mm)：8●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200305007

サイズ：

●外径：４０ｍｍ●内径：１７ｍｍ●高さ：１１ｍｍ●ねじ径：２０ｍｍ●全長：８ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：20●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200305038

サイズ：

●Ｔ溝幅：２０ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200305052

サイズ：

●Ｔ溝幅：２０ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M16●ねじ寸法：M16●H(mm)：19.1●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200305069

サイズ：

●Ｔ溝幅：２０ｍｍ●Ｈ：１９．１ｍｍ

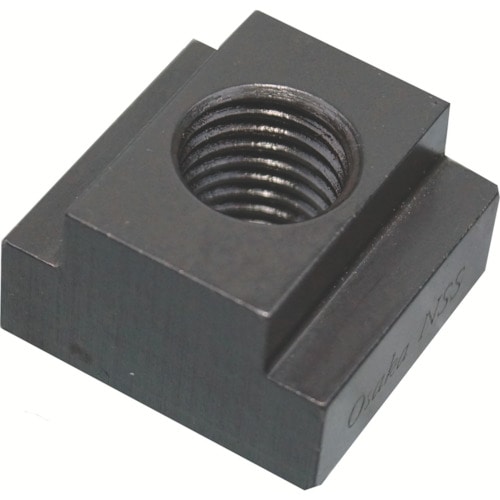

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：M16●テーブルスロット(mm)：20●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200305076

サイズ：

●Ｔ溝幅：２０ｍｍ●テーブルスロット：２０ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：20●適合ボルト：M18●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200305229

サイズ：

●Ｔ溝幅：２０ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M18●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200305236

サイズ：

●Ｔ溝幅：２０ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M18●ねじ寸法：M18●H(mm)：25.5●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200305243

サイズ：

●Ｔ溝幅：２０ｍｍ●Ｈ：２５．５ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M5●上部受皿径(mm)：8.5●全高(mm)：37●長さ(mm)：37.0●ねじ長さ(mm)：27.0●ねじ寸法：M5●パッド径(mm)：8.5●六角穴寸法(mm)：2.5●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346437

サイズ：

●上部受皿径：８．５ｍｍ●全高：３７ｍｍ●長さ：３７．０ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M6●上部受皿径(mm)：8.5●全高(mm)：44●長さ(mm)：44.0●ねじ長さ(mm)：31.5●ねじ寸法：M6●パッド径(mm)：8.5●六角穴寸法(mm)：3.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346444

サイズ：

●上部受皿径：８．５ｍｍ●全高：４４ｍｍ●長さ：４４．０ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M8●上部受皿径(mm)：12.5●全高(mm)：63.3●長さ(mm)：63.3●ねじ長さ(mm)：49.0●ねじ寸法：M8●パッド径(mm)：12.5●六角穴寸法(mm)：4.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346451

サイズ：

●上部受皿径：１２．５ｍｍ●全高：６３．３ｍｍ●長さ：６３．３ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M10●上部受皿径(mm)：12.5●全高(mm)：73.3●長さ(mm)：73.3●ねじ長さ(mm)：56.9●ねじ寸法：M10●パッド径(mm)：12.5●六角穴寸法(mm)：5.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346468

サイズ：

●上部受皿径：１２．５ｍｍ●全高：７３．３ｍｍ●長さ：７３．３ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M12●上部受皿径(mm)：16.8●全高(mm)：84.4●長さ(mm)：84.4●ねじ長さ(mm)：64.3●ねじ寸法：M12●パッド径(mm)：16.8●六角穴寸法(mm)：6.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346475

サイズ：

●上部受皿径：１６．８ｍｍ●全高：８４．４ｍｍ●長さ：８４．４ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M16●上部受皿径(mm)：16.8●全高(mm)：84.4●長さ(mm)：84.4●ねじ長さ(mm)：62.7●ねじ寸法：M16●パッド径(mm)：16.8●六角穴寸法(mm)：8.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346482

サイズ：

●上部受皿径：１６．８ｍｍ●全高：８４．４ｍｍ●長さ：８４．４ｍｍ

●ワークの台座ピンとして使用します。●円筒形のピンは、高さがh9の公差を持っています。●ストッパーや足にも。●外径d1(mm)：6●台座高さl1(mm)：5●ピン径d2(mm)：4●ピン長さl2(mm)：6●DIN6321●台座ピンA型●工具鋼、焼入れ、研磨

商品コード：

2500200346543

サイズ：

●外径ｄ１：６ｍｍ●台座高さｌ１：５ｍｍ●ピン径ｄ２：４ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＡ型です。●円筒形のピンは、高さがh10の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：10●台座高さl1(mm)：6●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／位置決め台座ピン　A型●工具鋼、焼入れ、研磨

商品コード：

2500200346550

サイズ：

●外径ｄ１：１０ｍｍ●台座高さｌ１：６ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＡ型です。●円筒形のピンは、高さがh11の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：16●台座高さl1(mm)：8●ピン径d2(mm)：8●ピン長さl2(mm)：12●DIN　6321／位置決め台座ピン　A型●工具鋼、焼入れ、研磨

商品コード：

2500200346567

サイズ：

●外径ｄ１：１６ｍｍ●台座高さｌ１：８ｍｍ●ピン径ｄ２：８ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＡ型です。●円筒形のピンは、高さがh12の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：25●台座高さl1(mm)：10●ピン径d2(mm)：12●ピン長さl2(mm)：18●DIN　6321／位置決め台座ピン　A型●工具鋼、焼入れ、研磨

商品コード：

2500200346574

サイズ：

●外径ｄ１：２５ｍｍ●台座高さｌ１：１０ｍｍ●ピン径ｄ２：１２ｍｍ

●ワークの穴間隔の交差を吸収するために、一方向のみを決めるために使用します。●円筒形のピンは、高さがh13の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：6●台座高さl1(mm)：7●ピン径d2(mm)：4●ピン長さl2(mm)：6●DIN　6321／位置決めピン、B型●工具鋼、焼入れ、研磨

商品コード：

2500200346581

サイズ：

●外径ｄ１：６ｍｍ●台座高さｌ１：７ｍｍ●ピン径ｄ２：４ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２1のＢ型です。●円筒形のピンは、高さがh14の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：6●台座高さl1(mm)：12●ピン径d2(mm)：4●ピン長さl2(mm)：6●DIN　6321／位置決めピン、DIN6321　B型●工具鋼、焼入れ、研磨

商品コード：

2500200346598

サイズ：

●外径ｄ１：６ｍｍ●台座高さｌ１：１２ｍｍ●ピン径ｄ２：４ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２1のＢ型です。●円筒形のピンは、高さがh15の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：8●台座高さl1(mm)：10●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／位置決めピン、DIN6321　B型●工具鋼、焼入れ、研磨

商品コード：

2500200346604

サイズ：

●外径ｄ１：８ｍｍ●台座高さｌ１：１０ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２1のＢ型です。●円筒形のピンは、高さがh16の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：8●台座高さl1(mm)：16●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／位置決めピン、DIN6321　B型●工具鋼、焼入れ、研磨

商品コード：

2500200346611

サイズ：

●外径ｄ１：８ｍｍ●台座高さｌ１：１６ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２1のＢ型です。●円筒形のピンは、高さがh17の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：10●台座高さl1(mm)：10●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／位置決めピン、DIN6321　B型●工具鋼、焼入れ、研磨

商品コード：

2500200346628

サイズ：

●外径ｄ１：１０ｍｍ●台座高さｌ１：１０ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２1のＢ型です。●円筒形のピンは、高さがh18の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：10●台座高さl1(mm)：18●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／位置決めピン、DIN6321　B型●工具鋼、焼入れ、研磨

商品コード：

2500200346635

サイズ：

●外径ｄ１：１０ｍｍ●台座高さｌ１：１８ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２1のＢ型です。●円筒形のピンは、高さがh20の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：12●台座高さl1(mm)：18●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／位置決めピン、DIN6321　B型●工具鋼、焼入れ、研磨

商品コード：

2500200346659

サイズ：

●外径ｄ１：１２ｍｍ●台座高さｌ１：１８ｍｍ●ピン径ｄ２：６ｍｍ
