スクリューサポート

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M5●上部受皿径(mm)：8.5●全高(mm)：37●長さ(mm)：37.0●ねじ長さ(mm)：27.0●ねじ寸法：M5●パッド径(mm)：8.5●六角穴寸法(mm)：2.5●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346437

サイズ：

●上部受皿径：８．５ｍｍ●全高：３７ｍｍ●長さ：３７．０ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M6●上部受皿径(mm)：8.5●全高(mm)：44●長さ(mm)：44.0●ねじ長さ(mm)：31.5●ねじ寸法：M6●パッド径(mm)：8.5●六角穴寸法(mm)：3.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346444

サイズ：

●上部受皿径：８．５ｍｍ●全高：４４ｍｍ●長さ：４４．０ｍｍ

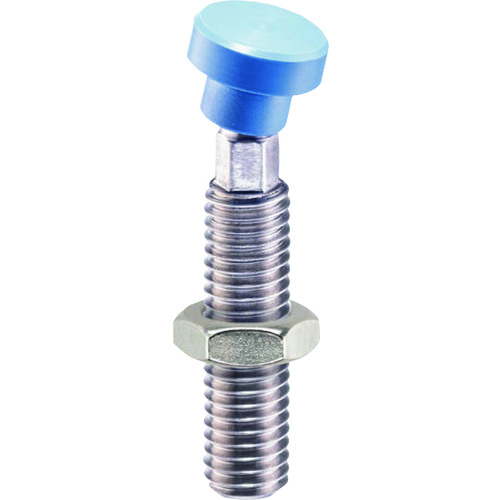

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M8●上部受皿径(mm)：12.5●全高(mm)：63.3●長さ(mm)：63.3●ねじ長さ(mm)：49.0●ねじ寸法：M8●パッド径(mm)：12.5●六角穴寸法(mm)：4.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346451

サイズ：

●上部受皿径：１２．５ｍｍ●全高：６３．３ｍｍ●長さ：６３．３ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M10●上部受皿径(mm)：12.5●全高(mm)：73.3●長さ(mm)：73.3●ねじ長さ(mm)：56.9●ねじ寸法：M10●パッド径(mm)：12.5●六角穴寸法(mm)：5.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346468

サイズ：

●上部受皿径：１２．５ｍｍ●全高：７３．３ｍｍ●長さ：７３．３ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M12●上部受皿径(mm)：16.8●全高(mm)：84.4●長さ(mm)：84.4●ねじ長さ(mm)：64.3●ねじ寸法：M12●パッド径(mm)：16.8●六角穴寸法(mm)：6.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346475

サイズ：

●上部受皿径：１６．８ｍｍ●全高：８４．４ｍｍ●長さ：８４．４ｍｍ

●プラスチックコーティングにより、デリケートな表面を優しく保護します。●パッドが揺動するため平行がでていない面に適しています。●ワークの受け、固定に。●ねじ径：M16●上部受皿径(mm)：16.8●全高(mm)：84.4●長さ(mm)：84.4●ねじ長さ(mm)：62.7●ねじ寸法：M16●パッド径(mm)：16.8●六角穴寸法(mm)：8.0●ねじ込みが可能なグラブ・スクリューの台座部品です。●ボルト：ステンレス鋼 ●ナット：ステンレス鋼●パッド：プラスチック(PEEK), 青

商品コード：

2500200346482

サイズ：

●上部受皿径：１６．８ｍｍ●全高：８４．４ｍｍ●長さ：８４．４ｍｍ

●傾斜の付いた加工物を支えます。●3点当たりで黒皮材・鋳物にもフィットします。●クランプによるヒズミを抑えます。●加工物に角度がある場合に。●加工物の平行芯出しに。●高さ(mm)：30●上面径(mm)：44.8●傾き(度)：7●凸部(上):スチール(S45C)、黒染仕上げ処理●凹部(下):スチール(SCM435)、焼き入れ黒染仕上げ処理●加工物は気をつけて当ててください。

商品コード：

2500203632001

サイズ：

●高さ：３０ｍｍ●上面径：４４．８ｍｍ

●傾斜のついた加工物を支えます。●3点当たりで黒皮材・鋳物にもフィットします。●クランプによるひずみを抑えます。●加工物に角度がある場合に。●加工物の平行芯出しに。●高さ(mm)：75●上面径(mm)：44.8●傾き(度)：7●1個単位●凸部(上):スチール(S45C)黒染仕上げ●凹部(下):スチール(SCM435)焼き入れ黒染め仕上げ●単品●加工物は気をつけて当てること。

商品コード：

2500203632025

サイズ：

●高さ：７５ｍｍ●上面径：４４．８ｍｍ

●ベアリング内蔵により加工物を受けた状態のまま従来より容易に高さ調整が行えます。●Φ6～Φ100までのマシニング・フライスに対応します。●丸物のマシニング・フライス加工時に発生するビビリ防止に最適。●高さ(mm)：72.8●全高(mm)：72.8●幅(mm)：80●奥行(mm)：80●傾き(度)：120●φ6～●スチール(S45C)●処理：焼き入れ●単品●接続金具1個(SST-8B)●ご使用時は、加工物の脱落・保持具転倒が無いよう加工物を固定した状態でご使用ください。●耐荷重2ｔ以下でご使用ください。●但し、Ｖ溝により線当たりで受ける為、本製品及び加工物にスジやヘコミ等が発生する可能性が有ります。●加工物を回転させる場合は、ご使用になれません。

商品コード：

2500203632193

サイズ：

●高さ：７２．８ｍｍ●全高：７２．８ｍｍ●幅：８０ｍｍ●奥行：８０ｍｍ

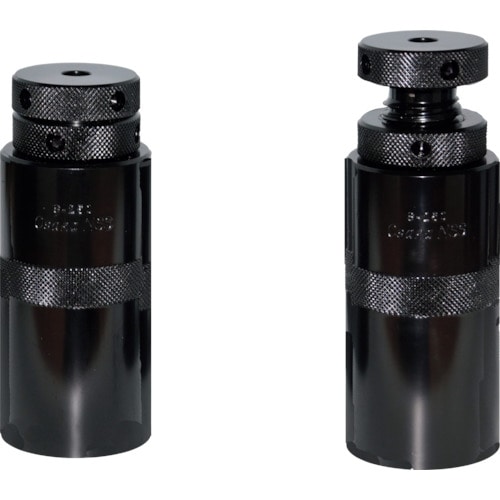

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：150～250●耐荷重(kN)：200●上部受皿径(mm)：50●胴径(mm)：60●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202737806

サイズ：

●高さ：１５０～２５０ｍｍ●上部受皿径：５０ｍｍ●胴径：６０ｍｍ

●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。(別売マグネット装着可能)●ばね内蔵でワークのビビリ止めに最適。●外径(mm)：40●高さ(mm)：18～23●上面径(mm)：15●ねじ径：10●胴径(mm)：40●対辺寸法(mm)：10●ストローク(mm)：5●ベース固定用ねじ穴付き(2カ所)：M4●シャフトねじ取付穴：M6●シャフトにねじ取付時プラス高さ(mm)：8.0～12.0●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●六角棒レンチ

商品コード：

2500202892826

サイズ：

●外径：４０ｍｍ●高さ：１８～２３ｍｍ●上面径：１５ｍｍ●胴径：４０ｍｍ

●底にマグネットが付いているので振動で位置がずれません。●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。●ばね内蔵でワークのビビリ止めに最適。●高さ(mm)：18～23●上面径(mm)：15●ねじ径：M6●胴径(mm)：40●ストローク(mm)：5●ベース固定用ねじ穴付き(2カ所)：M4●シャフトねじ取付穴：M6●シャフトにねじ取付時プラス高さ(mm)：8.0～12.0●二面幅寸法(mm)：10●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●マグネット：ネオジム●六角棒レンチ

商品コード：

2500202892833

サイズ：

●高さ：１８～２３ｍｍ●上面径：１５ｍｍ●胴径：４０ｍｍ●ストローク：５ｍｍ

●底にマグネットが付いているので振動で位置がずれません。●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。●ばね内蔵でワークのビビリ止めに最適。●高さ(mm)：30～38●上面径(mm)：18●ねじ径：M8●胴径(mm)：50●ストローク(mm)：8●ベース固定用ねじ穴付き(2カ所)：M6●シャフトねじ取付穴：M8●シャフトにねじ取付時プラス高さ(mm)：11.0～16.0●二面幅寸法(mm)：13●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●マグネット：ネオジム●六角棒レンチ

商品コード：

2500202893106

サイズ：

●高さ：３０～３８ｍｍ●上面径：１８ｍｍ●胴径：５０ｍｍ●ストローク：８ｍｍ

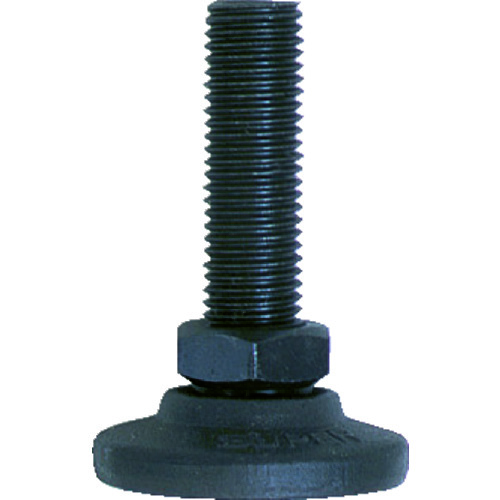

●高さ調節は六角棒スパナでおねじを回すことにより、クランプ本体が上下します。また、スイベルナットを使用していますので前後左右に6°まで傾斜します。●治具の高さ調節に。●外径(mm)：50●高さ(mm)：78●耐荷重(kN)：28●ねじ径：M16●対辺寸法(mm)：8●適合クランプ：スーパーツール製クランプFGB・FPBタイプ●ユニクランプ本体(アヒル型FGB・平型FPB)と併用してご使用ください●ねじ型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500201690089

サイズ：

●外径：５０ｍｍ●高さ：７８ｍｍ●対辺寸法：８ｍｍ

●高さ調節は六角棒スパナでおねじを回すことにより、クランプ本体が上下します。また、スイベルナットを使用していますので前後左右に6°まで傾斜します。●治具の高さ調節に。●外径(mm)：60●高さ(mm)：94●耐荷重(kN)：37●ねじ径：M20●対辺寸法(mm)：10●適合クランプ：スーパーツール製クランプFGB・FPBタイプ●ユニクランプ本体(アヒル型FGB・平型FPB)と併用してご使用ください●ねじ型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500201690287

サイズ：

●外径：６０ｍｍ●高さ：９４ｍｍ●対辺寸法：１０ｍｍ

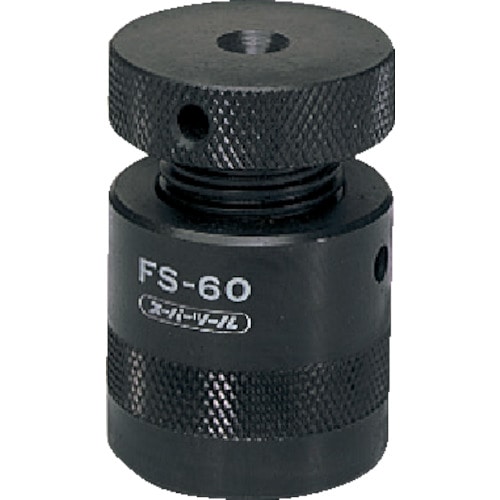

●各種のクランプをサポートするのに便利です。●重量物のサポートにも耐えることができます。●クランプの高さ調節に。●外径(mm)：63●高さ(mm)：100～145●耐荷重(kN)：160●上面径(mm)：63●ねじ径：8.2●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500201695305

サイズ：

●外径：６３ｍｍ●高さ：１００～１４５ｍｍ●上面径：６３ｍｍ

●プレス機用で頭部上面径が、大きくしてあります。●クランプの高さ調節に。●外径(mm)：60●高さ(mm)：70～100●耐荷重(kN)：400●上面径(mm)：60●ねじ径：11.5●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500201695602

サイズ：

●外径：６０ｍｍ●高さ：７０～１００ｍｍ●上面径：６０ｍｍ

●各種のクランプをサポートします。●異形物の支えは、サポートチップをご利用ください。(別売)●クランプの高さ調節に。●外径(mm)：45●高さ(mm)：70～100●耐荷重(kN)：80●上面径(mm)：40●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500201695619

サイズ：

●外径：４５ｍｍ●高さ：７０～１００ｍｍ●上面径：４０ｍｍ

●加工物の凹凸した面の芯出しに最適です。●先端に硬球がはめこんでありますので、先端が潰れにくく、喰いこみにくい構造です。●加工物の凸凹した面の芯出しに最適です。●加工物の高さ調整に。●黒皮・鋳肌などの表面が荒い加工物の高さ調整に。●高さ(mm)：68～100●対辺寸法(mm)：30●最小×最大×本体底径×スパナ掛け巾(mm)：68×100×60×30●スチール(S45C)●処理：焼き入れ(HRC27～35)、電着塗装仕上げ

商品コード：

2500201337717

サイズ：

●高さ：６８～１００ｍｍ●対辺寸法：３０ｍｍ

●加工物の凹凸した面の芯出しに最適です。●先端に硬球がはめこんでありますので、先端が潰れにくく、喰いこみにくい構造です。●加工物の凸凹した面の芯出しに最適です。●加工物の高さ調整に。●黒皮・鋳肌などの表面が荒い加工物の高さ調整に。●高さ(mm)：88～135●対辺寸法(mm)：32●最小×最大×本体底径×スパナ掛け巾(mm)：88×135×70×32●スチール(S45C)●処理：焼き入れ(HRC27～35)、電着塗装仕上げ

商品コード：

2500201337724

サイズ：

●高さ：８８～１３５ｍｍ●対辺寸法：３２ｍｍ

●加工物の凹凸した面の芯出しに最適です。●先端に硬球がはめこんでありますので、先端が潰れにくく、喰いこみにくい構造です。●加工物の凸凹した面の芯出しに最適です。●加工物の高さ調整に。●黒皮・鋳肌などの表面が荒い加工物の高さ調整に。●高さ(mm)：38～55●対辺寸法(mm)：24●最小×最大×本体底径×スパナ掛け巾(mm)：38×55×40×24●スチール(S45C)●処理：焼き入れ(HRC27～35)、電着塗装仕上げ

商品コード：

2500201337731

サイズ：

●高さ：３８～５５ｍｍ●対辺寸法：２４ｍｍ

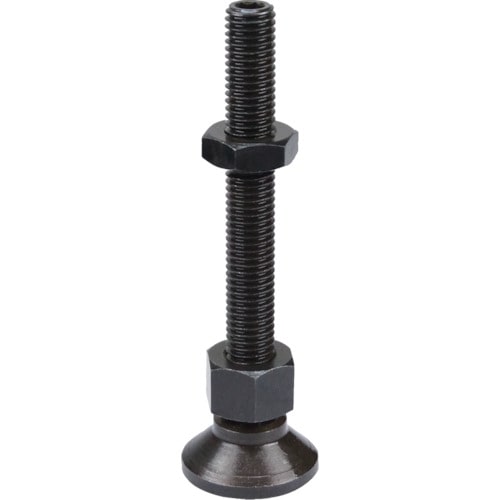

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：95●ねじ径：M10●対辺寸法(mm)：17●六角レンチ穴(mm)：5●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●10M-JN●LP-10●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353755

サイズ：

●高さ：９５ｍｍ●対辺寸法：１７ｍｍ●六角レンチ穴：５ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：28●高さ(mm)：95●耐荷重(kN)：11●上面径(mm)：六角対辺5●ねじ径：M10●対辺寸法(mm)：5●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353762

サイズ：

●外径：２８ｍｍ●高さ：９５ｍｍ●上面径：六角対辺５ｍｍ●対辺寸法：５ｍｍ

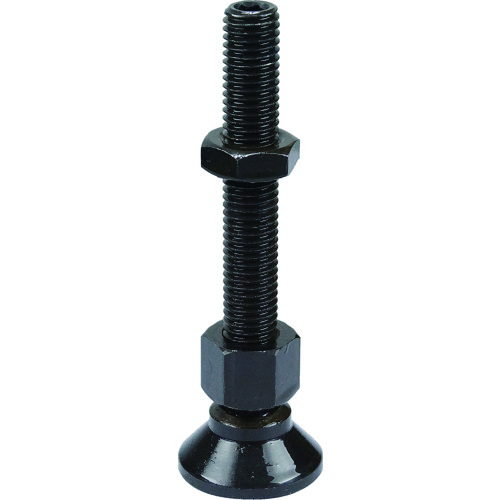

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：100●ねじ径：M12●対辺寸法(mm)：19●六角レンチ穴(mm)：6●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●12M-JN●LP-12●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353779

サイズ：

●高さ：１００ｍｍ●対辺寸法：１９ｍｍ●六角レンチ穴：６ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：32●高さ(mm)：100●耐荷重(kN)：16●上面径(mm)：六角対辺6●ねじ径：M12●対辺寸法(mm)：6●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353786

サイズ：

●外径：３２ｍｍ●高さ：１００ｍｍ●上面径：六角対辺６ｍｍ●対辺寸法：６ｍｍ

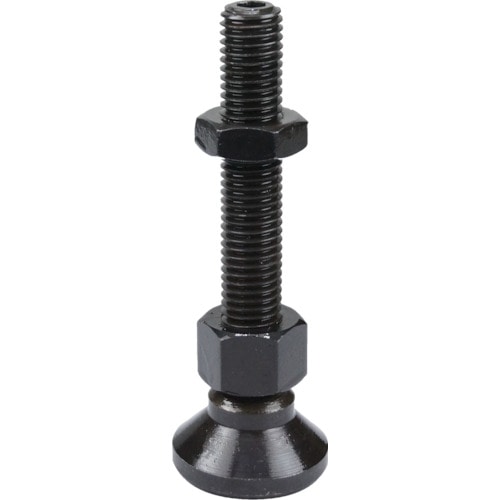

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：105●ねじ径：M14●対辺寸法(mm)：22●六角レンチ穴(mm)：6●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●14M-JN●LP-14●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353809

サイズ：

●高さ：１０５ｍｍ●対辺寸法：２２ｍｍ●六角レンチ穴：６ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：36●高さ(mm)：105●耐荷重(kN)：22●上面径(mm)：六角対辺6●ねじ径：M14●対辺寸法(mm)：6●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353816

サイズ：

●外径：３６ｍｍ●高さ：１０５ｍｍ●上面径：六角対辺６ｍｍ●対辺寸法：６ｍｍ

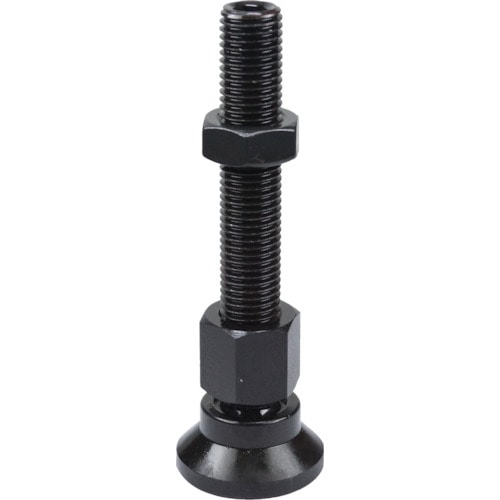

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：125●ねじ径：M16●対辺寸法(mm)：24●六角レンチ穴(mm)：8●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●16M-JN●LP-16●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353854

サイズ：

●高さ：１２５ｍｍ●対辺寸法：２４ｍｍ●六角レンチ穴：８ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：40●高さ(mm)：125●耐荷重(kN)：28●上面径(mm)：六角対辺8●ねじ径：M16●対辺寸法(mm)：8●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353861

サイズ：

●外径：４０ｍｍ●高さ：１２５ｍｍ●上面径：六角対辺８ｍｍ●対辺寸法：８ｍｍ

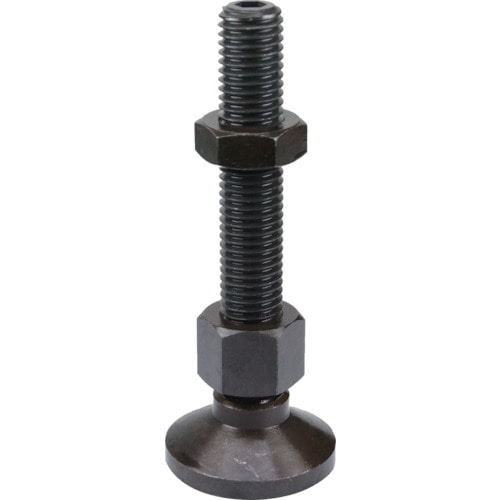

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：130●ねじ径：M18●対辺寸法(mm)：27●六角レンチ穴(mm)：8●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●18M-JN●LP-18●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353878

サイズ：

●高さ：１３０ｍｍ●対辺寸法：２７ｍｍ●六角レンチ穴：８ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：50●高さ(mm)：130●耐荷重(kN)：33●上面径(mm)：六角対辺8●ねじ径：M18●対辺寸法(mm)：8●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353885

サイズ：

●外径：５０ｍｍ●高さ：１３０ｍｍ●上面径：六角対辺８ｍｍ●対辺寸法：８ｍｍ

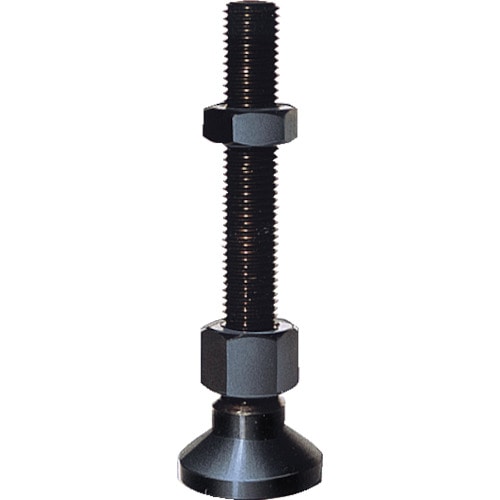

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：60●高さ(mm)：142●耐荷重(kN)：37●上面径(mm)：六角対辺10●ねじ径：M20●対辺寸法(mm)：10●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353908

サイズ：

●外径：６０ｍｍ●高さ：１４２ｍｍ●上面径：六角対辺１０ｍｍ●対辺寸法：１０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：85～110●耐荷重(kN)：150●上部受皿径(mm)：40●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309430

サイズ：

●高さ：８５～１１０ｍｍ●上部受皿径：４０ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：85～110●耐荷重(kN)：150●上面径(mm)：40●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309447

サイズ：

●外径：４５ｍｍ●高さ：８５～１１０ｍｍ●上面径：４０ｍｍ●胴径：４５ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：50●高さ(mm)：90～150●耐荷重(kN)：80●上面径(mm)：40●ねじ径：8.2●胴径(mm)：50●ストローク(mm)：60●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)●黒染仕上げ

商品コード：

2500202309461

サイズ：

●外径：５０ｍｍ●高さ：９０～１５０ｍｍ●上面径：４０ｍｍ●胴径：５０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：110～165●耐荷重(kN)：150●上部受皿径(mm)：45●胴径(mm)：50●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309478

サイズ：

●高さ：１１０～１６５ｍｍ●上部受皿径：４５ｍｍ●胴径：５０ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：50●高さ(mm)：110～165●耐荷重(kN)：150●上面径(mm)：45●胴径(mm)：50●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309485

サイズ：

●外径：５０ｍｍ●高さ：１１０～１６５ｍｍ●上面径：４５ｍｍ●胴径：５０ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：60●高さ(mm)：120～220●耐荷重(kN)：150●上面径(mm)：50●ねじ径：8.2●胴径(mm)：60●ストローク(mm)：100●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)●黒染仕上げ

商品コード：

2500202309492

サイズ：

●外径：６０ｍｍ●高さ：１２０～２２０ｍｍ●上面径：５０ｍｍ●胴径：６０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：165～265●耐荷重(kN)：200●上部受皿径(mm)：50●胴径(mm)：60●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309522

サイズ：

●高さ：１６５～２６５ｍｍ●上部受皿径：５０ｍｍ●胴径：６０ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：60●高さ(mm)：165～265●耐荷重(kN)：200●上面径(mm)：50●胴径(mm)：60●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309539

サイズ：

●外径：６０ｍｍ●高さ：１６５～２６５ｍｍ●上面径：５０ｍｍ●胴径：６０ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：60●高さ(mm)：150～310●耐荷重(kN)：150●上面径(mm)：50●ねじ径：8.2●胴径(mm)：60●ストローク(mm)：160●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)●黒染仕上げ

商品コード：

2500202309546

サイズ：

●外径：６０ｍｍ●高さ：１５０～３１０ｍｍ●上面径：５０ｍｍ●胴径：６０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：40～50●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309560

サイズ：

●高さ：４０～５０ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：40～50●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309577

サイズ：

●外径：４５ｍｍ●高さ：４０～５０ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：50～65●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309584

サイズ：

●外径：４５ｍｍ●高さ：５０～６５ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：50～65●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309591

サイズ：

●高さ：５０～６５ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：65～85●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309652

サイズ：

●高さ：６５～８５ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：65～85●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309669

サイズ：

●外径：４５ｍｍ●高さ：６５～８５ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：50●高さ(mm)：60～90●耐荷重(kN)：80●上面径(mm)：40●ねじ径：8.2●胴径(mm)：50●ストローク(mm)：30●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309676

サイズ：

●外径：５０ｍｍ●高さ：６０～９０ｍｍ●上面径：４０ｍｍ●胴径：５０ｍｍ

●ポイントチップスクリュー

商品コード：

2500202521443

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：250～300●耐荷重(kN)：200●上部受皿径(mm)：50●胴径(mm)：60●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35),リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202739381

サイズ：

●高さ：２５０～３００ｍｍ●上部受皿径：５０ｍｍ●胴径：６０ｍｍ
