クランピング座金

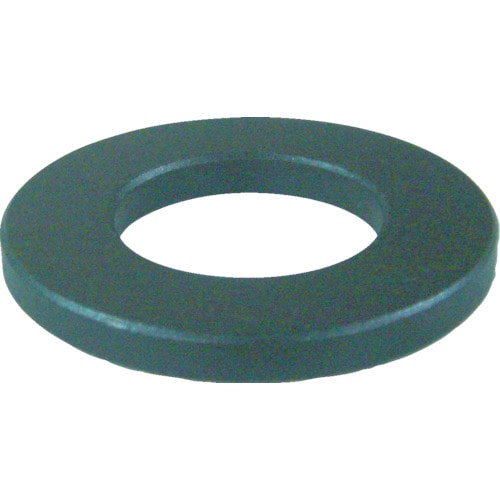

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200258730

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３ｍｍ

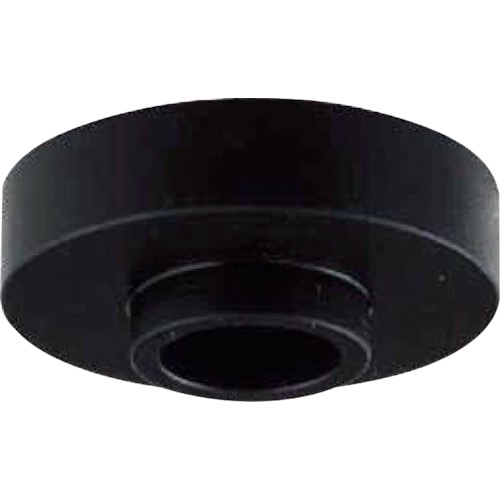

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M16●外径(mm)：40●内径(mm)：17●高さ(mm)：11●ガイド径：Φ20●厚み：8●ガイド厚み：3●ねじ径(mm)：20●全長(mm)：8●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200305007

サイズ：

●外径：４０ｍｍ●内径：１７ｍｍ●高さ：１１ｍｍ●ねじ径：２０ｍｍ●全長：８ｍｍ

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M20●外径(mm)：50●内径(mm)：21●高さ(mm)：13●ガイド径：Φ24●厚み：10●ガイド厚み：3●全長(mm)：10●ねじ径(mm)：24●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200366442

サイズ：

●外径：５０ｍｍ●内径：２１ｍｍ●高さ：１３ｍｍ●全長：１０ｍｍ

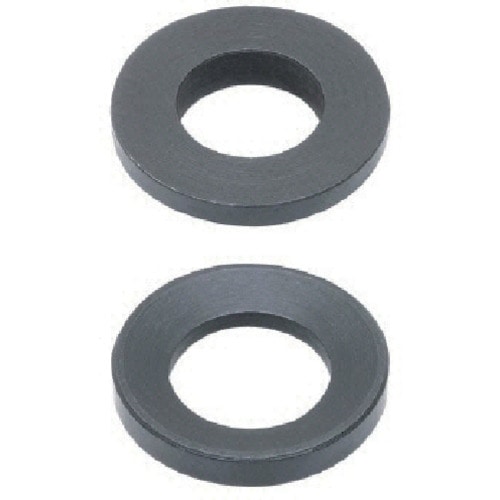

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M6●外径(mm)：13●内径(mm)：6.4●高さ(mm)：4.3●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215831

サイズ：

●外径：１３ｍｍ●内径：６．４ｍｍ●高さ：４．３ｍｍ

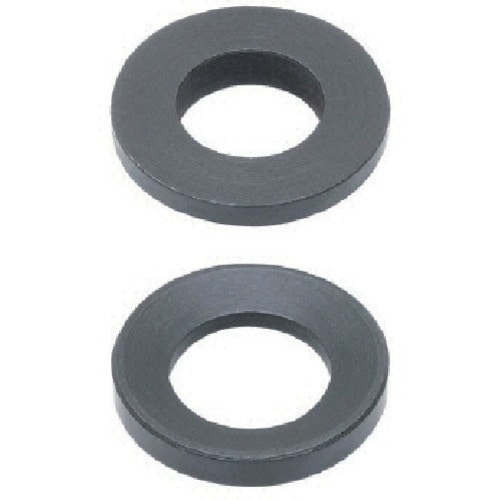

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M8●外径(mm)：18●内径(mm)：8.7●高さ(mm)：5.2●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215855

サイズ：

●外径：１８ｍｍ●内径：８．７ｍｍ●高さ：５．２ｍｍ

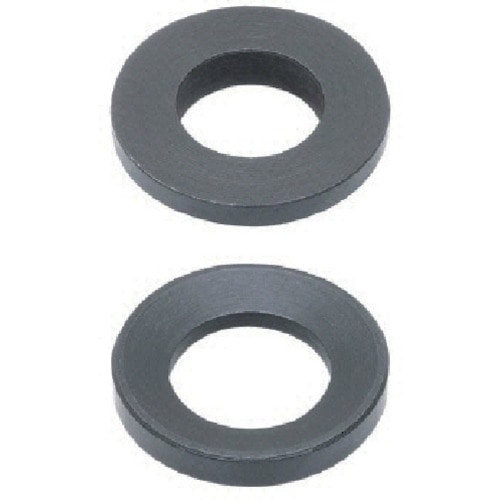

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M10●外径(mm)：22●内径(mm)：10.5●高さ(mm)：6●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215862

サイズ：

●外径：２２ｍｍ●内径：１０．５ｍｍ●高さ：６ｍｍ

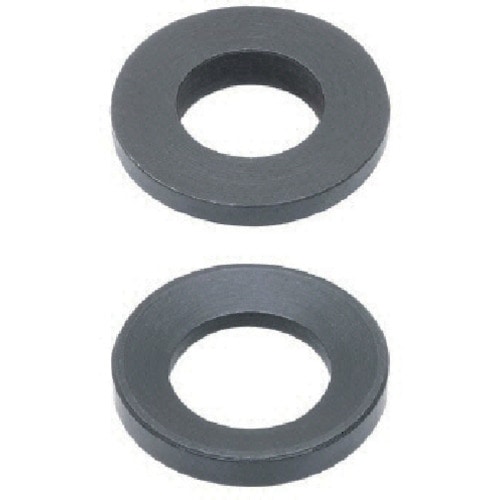

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M12●外径(mm)：26●内径(mm)：13.5●高さ(mm)：7.5●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215886

サイズ：

●外径：２６ｍｍ●内径：１３．５ｍｍ●高さ：７．５ｍｍ

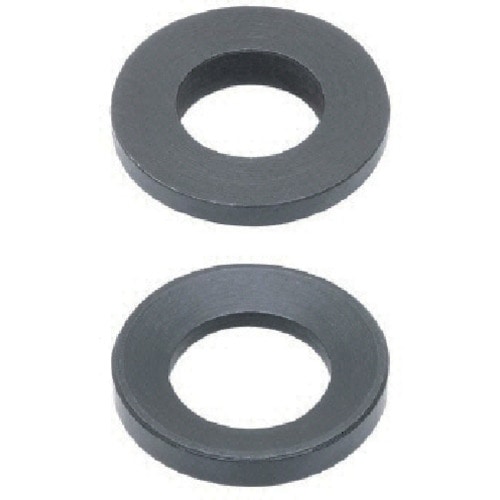

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：9.1●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215909

サイズ：

●外径：３２ｍｍ●内径：１７ｍｍ●高さ：９．１ｍｍ

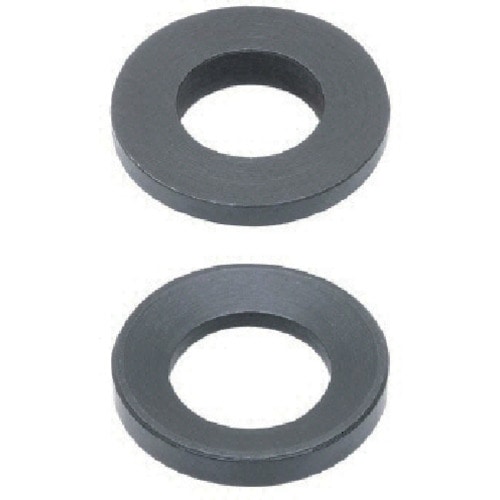

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：12●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215923

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：１２ｍｍ

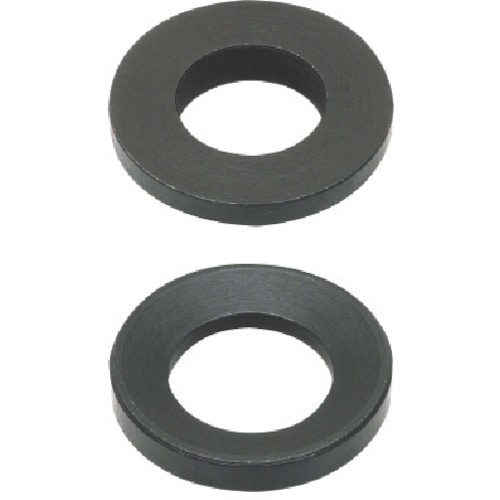

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M24●外径(mm)：44●内径(mm)：25●高さ(mm)：15●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215930

サイズ：

●外径：４４ｍｍ●内径：２５ｍｍ●高さ：１５ｍｍ

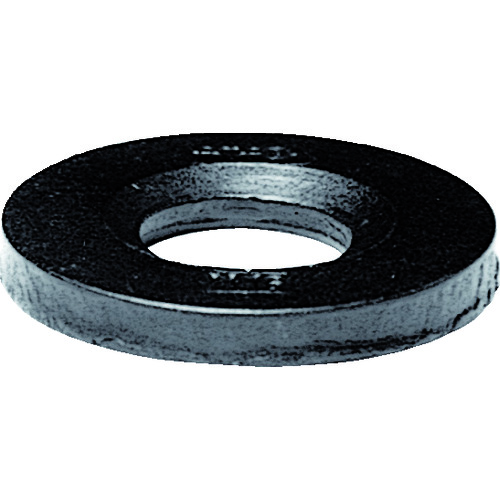

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：12.0●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717618

サイズ：

●外径：２８ｍｍ●内径：１２．０ｍｍ●高さ：４．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M12●外径(mm)：35●内径(mm)：14.2●高さ(mm)：5.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717625

サイズ：

●外径：３５ｍｍ●内径：１４．２ｍｍ●高さ：５．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M16●外径(mm)：45●内径(mm)：19.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717632

サイズ：

●外径：４５ｍｍ●内径：１９．０ｍｍ●高さ：６．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M22●外径(mm)：55●内径(mm)：25.5●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717656

サイズ：

●外径：５５ｍｍ●内径：２５．５ｍｍ●高さ：１０．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：9.5●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717663

サイズ：

●外径：２３ｍｍ●内径：９．５ｍｍ●高さ：３．２ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：10.5●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717908

サイズ：

●外径：２８ｍｍ●内径：１０．５ｍｍ●高さ：４．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M12●外径(mm)：35●内径(mm)：13.0●高さ(mm)：5.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717915

サイズ：

●外径：３５ｍｍ●内径：１３．０ｍｍ●高さ：５．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：39●内径(mm)：15.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717922

サイズ：

●外径：３９ｍｍ●内径：１５．０ｍｍ●高さ：６．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：45●内径(mm)：17.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717939

サイズ：

●外径：４５ｍｍ●内径：１７．０ｍｍ●高さ：６．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M18●外径(mm)：45●内径(mm)：19.0●高さ(mm)：8.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717946

サイズ：

●外径：４５ｍｍ●内径：１９．０ｍｍ●高さ：８．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M20●外径(mm)：50●内径(mm)：21.0●高さ(mm)：8.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717953

サイズ：

●外径：５０ｍｍ●内径：２１．０ｍｍ●高さ：８．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M22●外径(mm)：55●内径(mm)：23.0●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717960

サイズ：

●外径：５５ｍｍ●内径：２３．０ｍｍ●高さ：１０．０ｍｍ

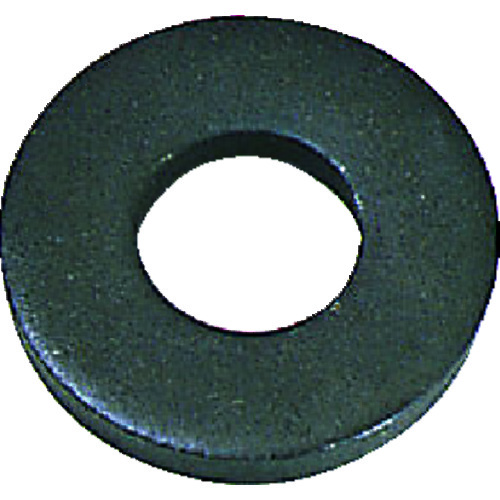

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M24●外径(mm)：60●内径(mm)：26.0●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717977

サイズ：

●外径：６０ｍｍ●内径：２６．０ｍｍ●高さ：１０．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：8.4●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717984

サイズ：

●外径：２３ｍｍ●内径：８．４ｍｍ●高さ：３．２ｍｍ

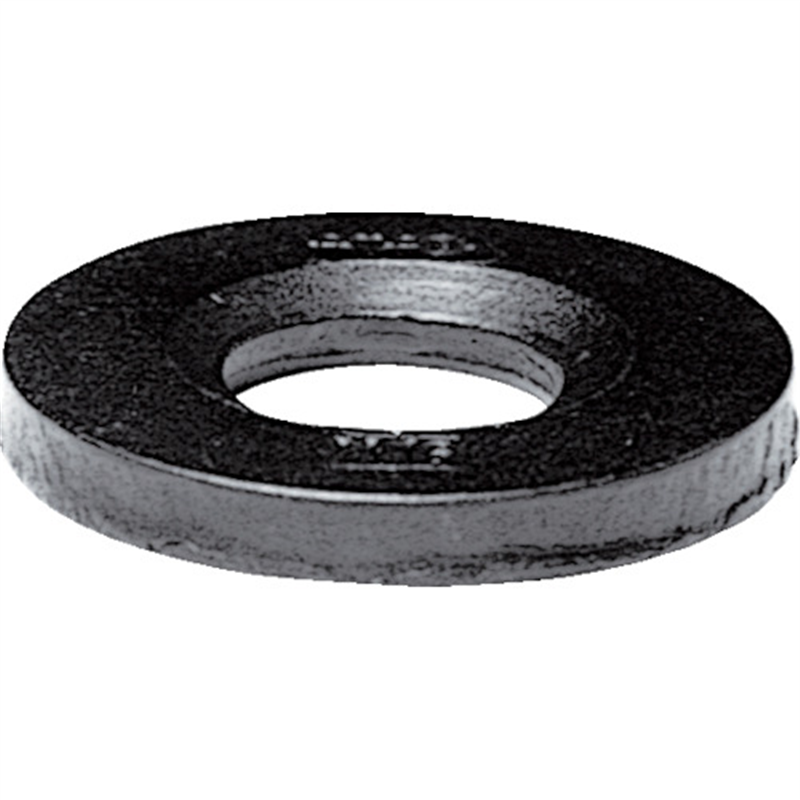

●球面タイプなので若干の角度に対応可能です｡●球面六角ナット（FBU）とセットで使用。●適合ボルト:M14●外径(mm):39●内径(mm):16.0●高さ(mm):6.0●スチール(S45C)●処理:焼き入れ(35~45HRC)､黒染仕上げ

商品コード：

2500205478980

●球面タイプなので若干の角度に対応可能です｡●球面六角ナット（FBU）とセットで使用。●適合ボルト:M24●外径(mm):60●内径(mm):28.0●高さ(mm):10.0●スチール(S45C)●処理:焼き入れ(35~45HRC)､黒染仕上げ

商品コード：

2500205478997

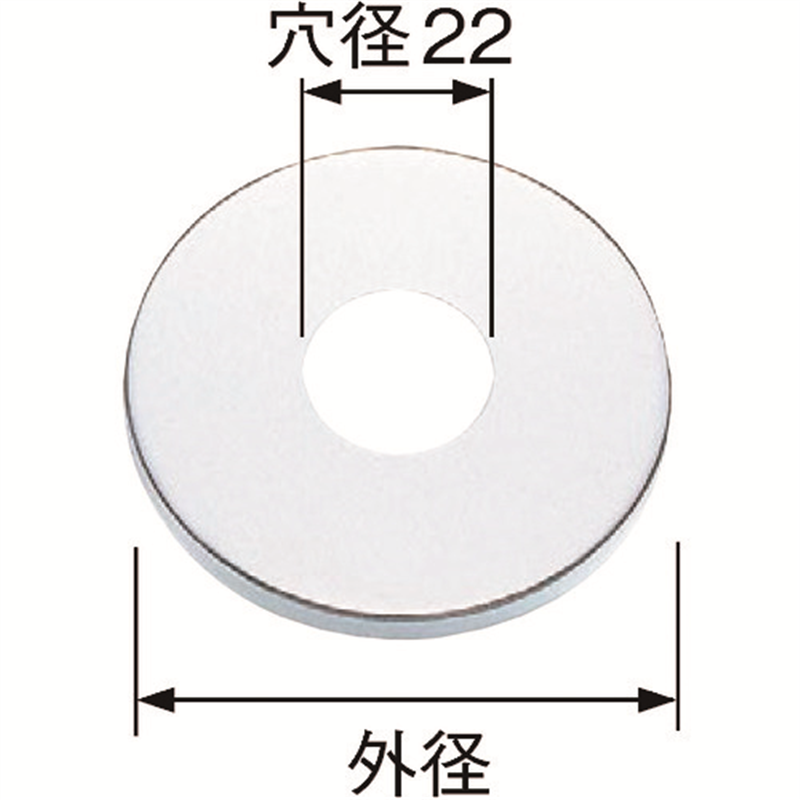

●通常よりも座金が幅広になっているタイプ｡●水栓を取り付けた時に壁面とツバの間にすき間がある場合に使用。●呼び13水栓用。●外径(mm):65●高さ(mm):5●穴径(mm):22●幅広タイプの座金●黄銅

商品コード：

2500205733850

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200231412

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200231429

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：３．０ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：9.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200231689

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：９．５ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258747

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17.0●高さ(mm)：10.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258860

サイズ：

●外径：３５ｍｍ●内径：１７．０ｍｍ●高さ：１０．５ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M22●外径(mm)：44●内径(mm)：23●高さ(mm)：4●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200351868

サイズ：

●外径：４４ｍｍ●内径：２３ｍｍ●高さ：４ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M22●外径(mm)：44●内径(mm)：23●高さ(mm)：4.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200351875

サイズ：

●外径：４４ｍｍ●内径：２３ｍｍ●高さ：４．０ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：3.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：5.6/7.1●適合ボルト呼び径：8●ネジの締付トルク (max. Nm)25●耐荷重(静荷重)(max. kN)17●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354272

サイズ：

●外径：１７ｍｍ●内径：８．４ｍｍ●高さ：３．２ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：4●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：6.5/7.3●適合ボルト呼び径：10●ネジの締付トルク (max. Nm)46●耐荷重(静荷重)(max. kN)26●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354289

サイズ：

●外径：２１ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：13●高さ(mm)：4.6●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8/9●適合ボルト呼び径：12●ネジの締付トルク (max. Nm)82●耐荷重(静荷重)(max. kN)38●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354296

サイズ：

●外径：２４ｍｍ●内径：１３ｍｍ●高さ：４．６ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：5●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8.5/9.5●適合ボルト呼び径：14●ネジの締付トルク (max. Nm)130●耐荷重(静荷重)(max. kN)53●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354302

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：５ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：17●高さ(mm)：5.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：9.6/10.4●適合ボルト呼び径：16●ネジの締付トルク (max. Nm)206●耐荷重(静荷重)(max. kN)73●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354319

サイズ：

●外径：３０ｍｍ●内径：１７ｍｍ●高さ：５．３ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：21●高さ(mm)：6.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：11.7/12.2●適合ボルト呼び径：20●ネジの締付トルク (max. Nm)407●耐荷重(静荷重)(max. kN)117●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354326

サイズ：

●外径：３６ｍｍ●内径：２１ｍｍ●高さ：６．３ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：25●高さ(mm)：8.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：15.2/15.7●適合ボルト呼び径：24●ネジの締付トルク (max. Nm)698●耐荷重(静荷重)(max. kN)168●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354333

サイズ：

●外径：４４ｍｍ●内径：２５ｍｍ●高さ：８．２ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：19.2/19.7●適合ボルト呼び径：30●ネジの締付トルク (max. Nm)1355●耐荷重(静荷重)(max. kN)269●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354340

サイズ：

●外径：５６ｍｍ●内径：３１ｍｍ●高さ：１１．２ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M36●外径(mm)：68●内径(mm)：37●高さ(mm)：14●h4：組合せ時高さ(mm)(円錐シートD型)：23.5●適合ボルト呼び径：36●ネジの締付トルク (max. Nm)2372●耐荷重(静荷重)(max. kN)394●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354357

サイズ：

●外径：６８ｍｍ●内径：３７ｍｍ●高さ：１４ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M42●外径(mm)：78●内径(mm)：43●高さ(mm)：17●h4：組合せ時高さ(mm)(円錐シートD型)：29●適合ボルト呼び径：42●ネジの締付トルク (max. Nm)3802●耐荷重(静荷重)(max. kN)542●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354364

サイズ：

●外径：７８ｍｍ●内径：４３ｍｍ●高さ：１７ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：50●高さ(mm)：21●h4：組合せ時高さ(mm)(円錐シートD型)：35.5●適合ボルト呼び径：48●ネジの締付トルク (max. Nm)5730●耐荷重(静荷重)(max. kN)714●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354371

サイズ：

●外径：９２ｍｍ●内径：５０ｍｍ●高さ：２１ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M60●外径(mm)：112●内径(mm)：62.0●高さ(mm)：25●h4：組合せ時高さ(mm)(円錐シートD型)：43.6●適合ボルト呼び径：60●ネジの締付トルク (max. Nm)12219●耐荷重(静荷重)(max. kN)1122●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354388

サイズ：

●外径：１１２ｍｍ●内径：６２．０ｍｍ●高さ：２５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：7.1●高さ(mm)：2.8●耐荷重(静荷重)(max. kN)：9●ネジの締付トルク(max. Nm)：10●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354395

サイズ：

●外径：１２ｍｍ●内径：７．１ｍｍ●高さ：２．８ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：9.6●高さ(mm)：3.5●耐荷重(静荷重)(max. kN)：17●ネジの締付トルク(max. Nm)：25●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354401

サイズ：

●外径：１７ｍｍ●内径：９．６ｍｍ●高さ：３．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：12●高さ(mm)：4.2●耐荷重(静荷重)(max. kN)：26●ネジの締付トルク(max. Nm)：46●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354418

サイズ：

●外径：２１ｍｍ●内径：１２ｍｍ●高さ：４．２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：14.2●高さ(mm)：5●耐荷重(静荷重)(max. kN)：38●ネジの締付トルク(max. Nm)：82●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354425

サイズ：

●外径：２４ｍｍ●内径：１４．２ｍｍ●高さ：５ｍｍ
