クランピング座金のおすすめ人気ランキング

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200148345

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200148352

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：３．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：22●内径(mm)：10.5●高さ(mm)：7.0●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200148505

サイズ：

●外径：２２ｍｍ●内径：１０．５ｍｍ●高さ：７．０ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200258730

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３ｍｍ

●クランプに傾斜があってもナットで締め付け可能。●クランプとナットの緩衝。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：10.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200258853

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：１０．５ｍｍ

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M16●外径(mm)：40●内径(mm)：17●高さ(mm)：11●ガイド径：Φ20●厚み：8●ガイド厚み：3●ねじ径(mm)：20●全長(mm)：8●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200305007

サイズ：

●外径：４０ｍｍ●内径：１７ｍｍ●高さ：１１ｍｍ●ねじ径：２０ｍｍ●全長：８ｍｍ

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M20●外径(mm)：50●内径(mm)：21●高さ(mm)：13●ガイド径：Φ24●厚み：10●ガイド厚み：3●全長(mm)：10●ねじ径(mm)：24●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200366442

サイズ：

●外径：５０ｍｍ●内径：２１ｍｍ●高さ：１３ｍｍ●全長：１０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：28●内径(mm)：15.0●高さ(mm)：9.5●上下1組●スチール(S45C)●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500203765952

サイズ：

●外径：２８ｍｍ●内径：１５．０ｍｍ●高さ：９．５ｍｍ

●ねじ切りがあるワッシャーです。●ボルト等に取り付けて下さい。●ワッシャーとして使用。●A(mm)：22●T(mm)：2●ねじ径：M10●材質：ステンレス(SUS304)●仕上げ：バレル研磨仕上げ

商品コード：

2500204935637

サイズ：

●Ａ：２２ｍｍ●Ｔ：２ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M12●外径(mm)：25●内径(mm)：13●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200203020

サイズ：

●外径：２５ｍｍ●内径：１３ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M12●外径(mm)：25●内径(mm)：13●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200203037

サイズ：

●外径：２５ｍｍ●内径：１３ｍｍ●高さ：３．０ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M12●外径(mm)：28●内径(mm)：13●高さ(mm)：9.0●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200203150

サイズ：

●外径：２８ｍｍ●内径：１３ｍｍ●高さ：９．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M12●外径(mm)：28●内径(mm)：13.0●高さ(mm)：9.0●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200203167

サイズ：

●外径：２８ｍｍ●内径：１３．０ｍｍ●高さ：９．０ｍｍ

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M12●外径(mm)：35●内径(mm)：13●高さ(mm)：9●ガイド径：Φ16●厚み：6●ガイド厚み：3●ねじ径(mm)：16●全長(mm)：6●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200250024

サイズ：

●外径：３５ｍｍ●内径：１３ｍｍ●高さ：９ｍｍ●ねじ径：１６ｍｍ●全長：６ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M18●外径(mm)：38●内径(mm)：19●高さ(mm)：3.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200273535

サイズ：

●外径：３８ｍｍ●内径：１９ｍｍ●高さ：３．５ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M18●外径(mm)：38●内径(mm)：19●高さ(mm)：3.5●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200273542

サイズ：

●外径：３８ｍｍ●内径：１９ｍｍ●高さ：３．５ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M18●外径(mm)：35●内径(mm)：19.0●高さ(mm)：11.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200273719

サイズ：

●外径：３５ｍｍ●内径：１９．０ｍｍ●高さ：１１．５ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：4●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200316980

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：４ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：4.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200316997

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：４．０ｍｍ

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：12.0●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200317123

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：１２．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M20●外径(mm)：40●内径(mm)：22.0●高さ(mm)：13.0●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200317130

サイズ：

●外径：４０ｍｍ●内径：２２．０ｍｍ●高さ：１３．０ｍｍ

●大型の加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M36●外径(mm)：68●高さ(mm)：23.5●クランプ用治具●仕上げ：黒染●S45C●焼き入れ(HRC30～35)●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットしてください。

商品コード：

2500200497771

サイズ：

●外径：６８ｍｍ●高さ：２３．５ｍｍ

●加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M8●外径(mm)：17●高さ(mm)：6.7●クランプ用治具●スチール(S45C)黒染仕上げ●焼き入れ(HRC30～35)●順次S45CFへ変更●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200881938

サイズ：

●外径：１７ｍｍ●高さ：６．７ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：12.0●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717618

サイズ：

●外径：２８ｍｍ●内径：１２．０ｍｍ●高さ：４．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M12●外径(mm)：35●内径(mm)：14.2●高さ(mm)：5.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717625

サイズ：

●外径：３５ｍｍ●内径：１４．２ｍｍ●高さ：５．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M16●外径(mm)：45●内径(mm)：19.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717632

サイズ：

●外径：４５ｍｍ●内径：１９．０ｍｍ●高さ：６．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M22●外径(mm)：55●内径(mm)：25.5●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717656

サイズ：

●外径：５５ｍｍ●内径：２５．５ｍｍ●高さ：１０．０ｍｍ

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：9.5●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717663

サイズ：

●外径：２３ｍｍ●内径：９．５ｍｍ●高さ：３．２ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：10.5●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717908

サイズ：

●外径：２８ｍｍ●内径：１０．５ｍｍ●高さ：４．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M12●外径(mm)：35●内径(mm)：13.0●高さ(mm)：5.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717915

サイズ：

●外径：３５ｍｍ●内径：１３．０ｍｍ●高さ：５．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：39●内径(mm)：15.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717922

サイズ：

●外径：３９ｍｍ●内径：１５．０ｍｍ●高さ：６．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：45●内径(mm)：17.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717939

サイズ：

●外径：４５ｍｍ●内径：１７．０ｍｍ●高さ：６．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M18●外径(mm)：45●内径(mm)：19.0●高さ(mm)：8.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717946

サイズ：

●外径：４５ｍｍ●内径：１９．０ｍｍ●高さ：８．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M20●外径(mm)：50●内径(mm)：21.0●高さ(mm)：8.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717953

サイズ：

●外径：５０ｍｍ●内径：２１．０ｍｍ●高さ：８．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M22●外径(mm)：55●内径(mm)：23.0●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717960

サイズ：

●外径：５５ｍｍ●内径：２３．０ｍｍ●高さ：１０．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M24●外径(mm)：60●内径(mm)：26.0●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717977

サイズ：

●外径：６０ｍｍ●内径：２６．０ｍｍ●高さ：１０．０ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：8.4●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717984

サイズ：

●外径：２３ｍｍ●内径：８．４ｍｍ●高さ：３．２ｍｍ

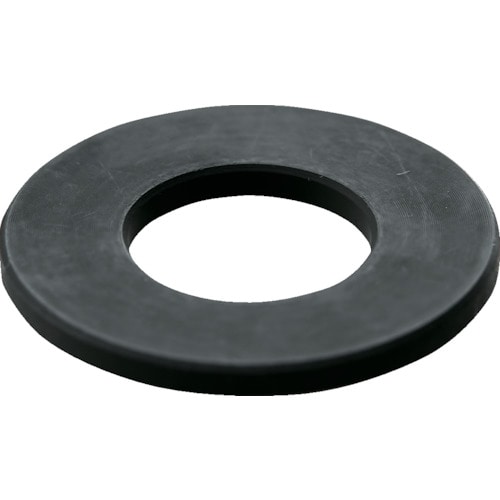

●ナットの直締付によるキズの低減し、座面を確保します。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：3●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500203001210

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：３ｍｍ

●ねじ切りがあるワッシャーです。●ボルト等に取り付けて下さい。●ワッシャーとして使用。●A(mm)：22●T(mm)：2●ねじ径：M8●材質：ステンレス(SUS304)●仕上げ：バレル研磨仕上げ

商品コード：

2500203596853

サイズ：

●Ａ：２２ｍｍ●Ｔ：２ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M22●外径(mm)：44●内径(mm)：23●高さ(mm)：4●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200351868

サイズ：

●外径：４４ｍｍ●内径：２３ｍｍ●高さ：４ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：4●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：6.5/7.3●適合ボルト呼び径：10●ネジの締付トルク (max. Nm)46●耐荷重(静荷重)(max. kN)26●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354289

サイズ：

●外径：２１ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：5●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：8.5/9.5●適合ボルト呼び径：14●ネジの締付トルク (max. Nm)130●耐荷重(静荷重)(max. kN)53●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354302

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：５ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：21●高さ(mm)：6.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：11.7/12.2●適合ボルト呼び径：20●ネジの締付トルク (max. Nm)407●耐荷重(静荷重)(max. kN)117●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354326

サイズ：

●外径：３６ｍｍ●内径：２１ｍｍ●高さ：６．３ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：19.2/19.7●適合ボルト呼び径：30●ネジの締付トルク (max. Nm)1355●耐荷重(静荷重)(max. kN)269●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354340

サイズ：

●外径：５６ｍｍ●内径：３１ｍｍ●高さ：１１．２ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M42●外径(mm)：78●内径(mm)：43●高さ(mm)：17●h4：組合せ時高さ(mm)(円錐シートD型)：29●適合ボルト呼び径：42●ネジの締付トルク (max. Nm)3802●耐荷重(静荷重)(max. kN)542●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354364

サイズ：

●外径：７８ｍｍ●内径：４３ｍｍ●高さ：１７ｍｍ

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M60●外径(mm)：112●内径(mm)：62.0●高さ(mm)：25●h4：組合せ時高さ(mm)(円錐シートD型)：43.6●適合ボルト呼び径：60●ネジの締付トルク (max. Nm)12219●耐荷重(静荷重)(max. kN)1122●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354388

サイズ：

●外径：１１２ｍｍ●内径：６２．０ｍｍ●高さ：２５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：9.6●高さ(mm)：3.5●耐荷重(静荷重)(max. kN)：17●ネジの締付トルク(max. Nm)：25●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354401

サイズ：

●外径：１７ｍｍ●内径：９．６ｍｍ●高さ：３．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：14.2●高さ(mm)：5●耐荷重(静荷重)(max. kN)：38●ネジの締付トルク(max. Nm)：82●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354425

サイズ：

●外径：２４ｍｍ●内径：１４．２ｍｍ●高さ：５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：23.2●高さ(mm)：7.5●耐荷重(静荷重)(max. kN)：117●ネジの締付トルク(max. Nm)：407●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354456

サイズ：

●外径：３６ｍｍ●内径：２３．２ｍｍ●高さ：７．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：35●高さ(mm)：12●耐荷重(静荷重)(max. kN)：269●ネジの締付トルク(max. Nm)：1355●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354470

サイズ：

●外径：５６ｍｍ●内径：３５ｍｍ●高さ：１２ｍｍ
