クランピングナット

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200110311

サイズ：

●Ｔ溝幅：１０ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●ねじ寸法：M8●H(mm)：12●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200110328

サイズ：

●Ｔ溝幅：１０ｍｍ●Ｈ：１２ｍｍ

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：10●適合ボルト：M8●テーブルスロット(mm)：10●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200110335

サイズ：

●Ｔ溝幅：１０ｍｍ●テーブルスロット：１０ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M8●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200178953

サイズ：

●Ｔ溝幅：１２ｍｍ

●ねじがインチサイズですので素早くクランプができます。●治具本体の締め付け作業に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●対辺寸法(mm)：22.2●適合ボルト：W1/2●高さ(mm)：17.5●フランジ径(mm)：28.6●二面幅寸法(mm)：22.2●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ

商品コード：

2500200202641

サイズ：

●対辺寸法：２２．２ｍｍ●高さ：１７．５ｍｍ●フランジ径：２８．６ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：29●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200202979

サイズ：

●対辺寸法：１９ｍｍ●高さ：２９ｍｍ

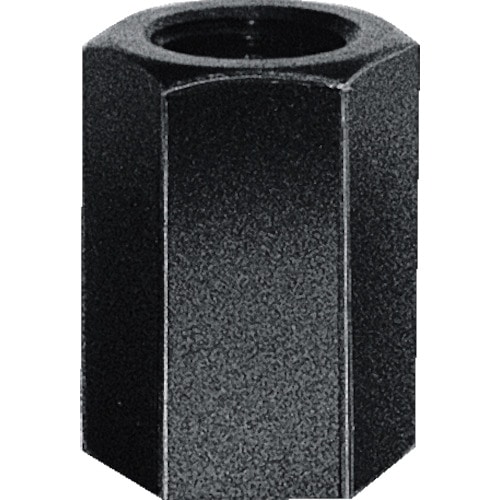

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：29●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200202986

サイズ：

●対辺寸法：１９ｍｍ●高さ：２９ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200203006

サイズ：

●対辺寸法：１９ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200203013

サイズ：

●対辺寸法：１９ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：24.0●フランジ径(mm)：31.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200203044

サイズ：

●対辺寸法：１９ｍｍ●高さ：２４．０ｍｍ●フランジ径：３１．０ｍｍ

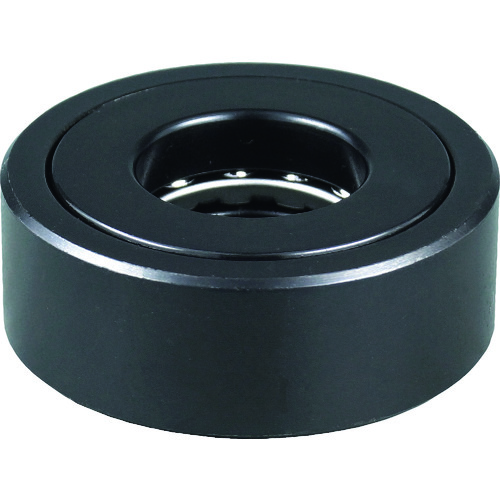

●ストロングナット(ＧＦＮ)のナット無タイプです。●インチネジなどに対応するため、お持ちのナットと組み合わせて使用できます。●治具本体の締付作業に。●プレス金型をはじめ、諸金型の締付けに。●適合ボルト：M12●高さ(mm)：11.3●フランジ径(mm)：31●外径(mm)：31●内径(mm)：13●1個単位●SCM435●単品●締めすぎに注意してください。

商品コード：

2500200203051

サイズ：

●高さ：１１．３ｍｍ●フランジ径：３１ｍｍ●外径：３１ｍｍ●内径：１３ｍｍ

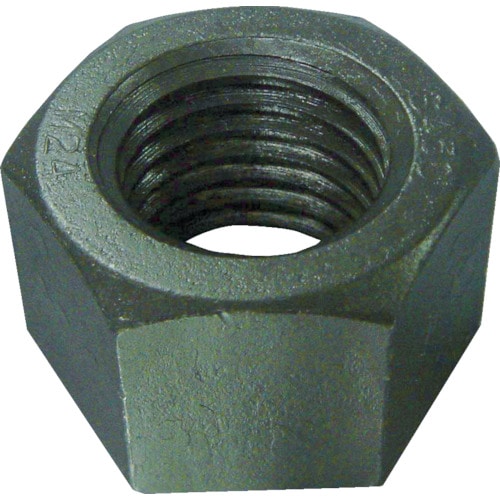

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：12●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200203068

サイズ：

●対辺寸法：１９ｍｍ●高さ：１２ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：7●二面幅寸法(mm)：19●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200203082

サイズ：

●対辺寸法：１９ｍｍ●高さ：７ｍｍ●二面幅寸法：１９ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：22●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200203136

サイズ：

●対辺寸法：１９ｍｍ●高さ：２２ｍｍ●フランジ径：２８ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：22.0●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200203143

サイズ：

●対辺寸法：１９ｍｍ●高さ：２２．０ｍｍ●フランジ径：２８ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：11.7●高さ(mm)：12.7●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200204010

サイズ：

●Ｔ溝幅：１１．７ｍｍ●高さ：１２．７ｍｍ

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：16●適合ボルト：W1/2●H(mm)：適合T溝幅16●T溝幅(インチ)：5/8●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200248885

サイズ：

●Ｔ溝幅：１６ｍｍ

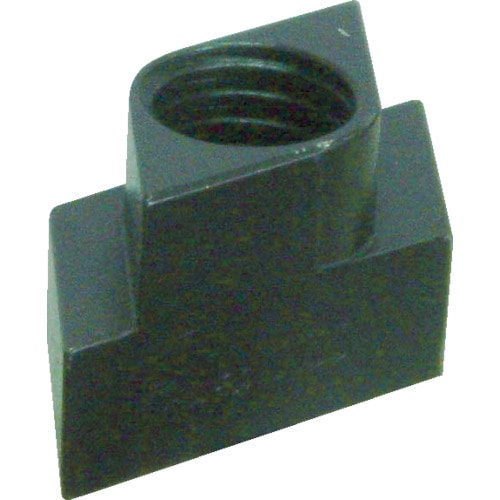

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：16●適合ボルト：M12●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200250048

サイズ：

●Ｔ溝幅：１６ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200250055

サイズ：

●Ｔ溝幅：１６ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●ねじ寸法：M12●H(mm)：15.9●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200250062

サイズ：

●Ｔ溝幅：１６ｍｍ●Ｈ：１５．９ｍｍ

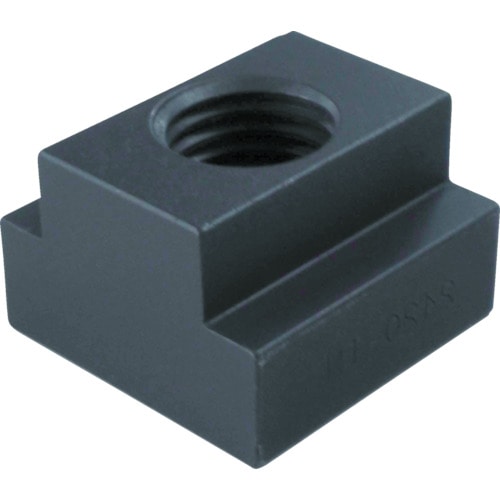

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M14●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200250116

サイズ：

●Ｔ溝幅：１６ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M14●ねじ寸法：M14●H(mm)：15.9●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200250123

サイズ：

●Ｔ溝幅：１６ｍｍ●Ｈ：１５．９ｍｍ

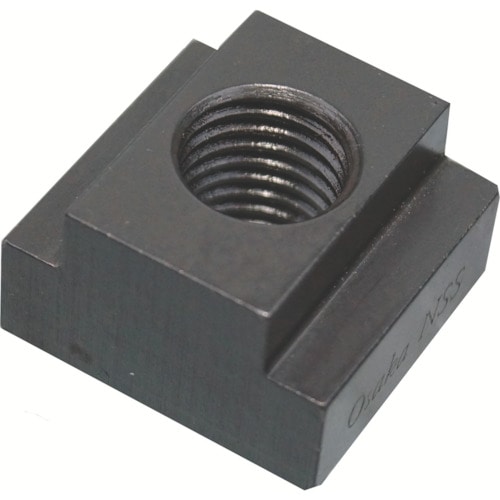

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：16●適合ボルト：M14●テーブルスロット(mm)：16●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200250130

サイズ：

●Ｔ溝幅：１６ｍｍ●テーブルスロット：１６ｍｍ

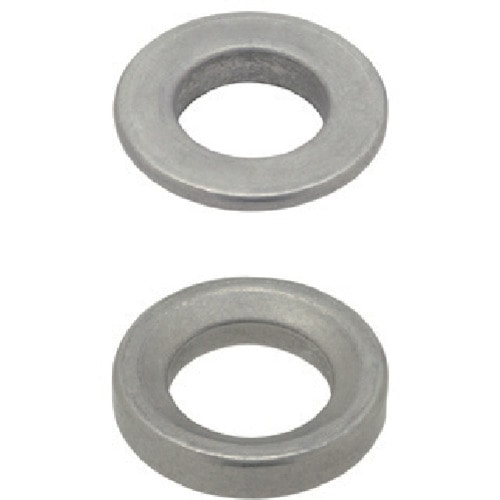

●球面座金●北海道・沖縄運賃1500円

商品コード：

2500203993607

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：41●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200273498

サイズ：

●対辺寸法：２７ｍｍ●高さ：４１ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：41●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200273504

サイズ：

●対辺寸法：２７ｍｍ●高さ：４１ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：20●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200273511

サイズ：

●対辺寸法：２７ｍｍ●高さ：２０ｍｍ●フランジ径：３５ｍｍ

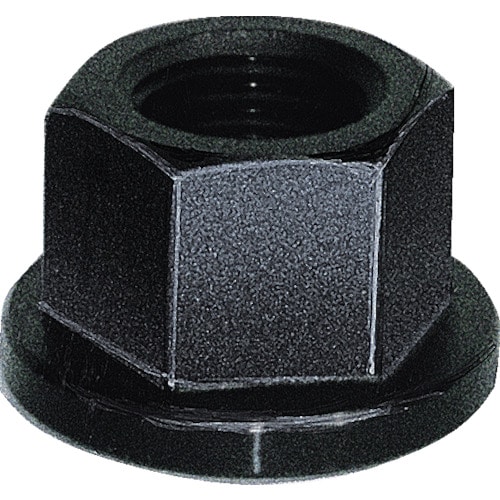

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：20●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200273528

サイズ：

●対辺寸法：２７ｍｍ●高さ：２０ｍｍ●フランジ径：３５ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：31.7●フランジ径(mm)：42.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200273559

サイズ：

●対辺寸法：２７ｍｍ●高さ：３１．７ｍｍ●フランジ径：４２．０ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：18●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200273566

サイズ：

●対辺寸法：２７ｍｍ●高さ：１８ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：11●二面幅寸法(mm)：27●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200273634

サイズ：

●対辺寸法：２７ｍｍ●高さ：１１ｍｍ●二面幅寸法：２７ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：25.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200273665

サイズ：

●対辺寸法：２７ｍｍ●高さ：２５．５ｍｍ●フランジ径：３５ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：26.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200273672

サイズ：

●対辺寸法：２７ｍｍ●高さ：２６．５ｍｍ●フランジ径：３５ｍｍ

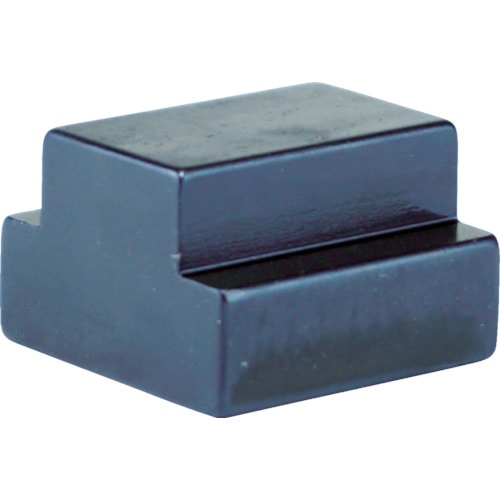

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：17.5●高さ(mm)：19.0●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200273917

サイズ：

●Ｔ溝幅：１７．５ｍｍ●高さ：１９．０ｍｍ

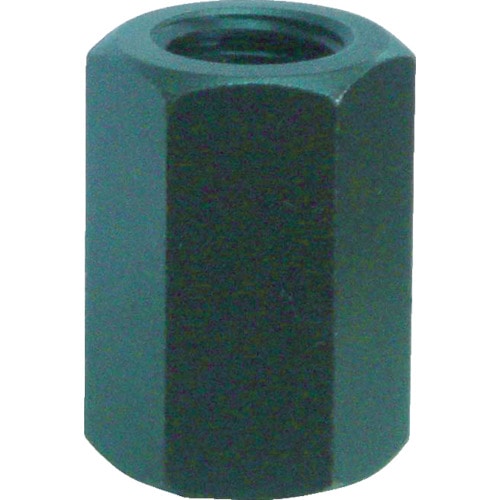

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：45●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200316911

サイズ：

●対辺寸法：３０ｍｍ●高さ：４５ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：45●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200316928

サイズ：

●対辺寸法：３０ｍｍ●高さ：４５ｍｍ

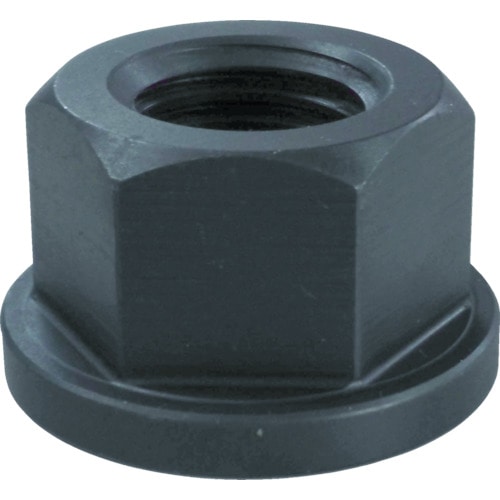

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：25●フランジ径(mm)：40●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200316966

サイズ：

●対辺寸法：３０ｍｍ●高さ：２５ｍｍ●フランジ径：４０ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：25●フランジ径(mm)：40●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200316973

サイズ：

●対辺寸法：３０ｍｍ●高さ：２５ｍｍ●フランジ径：４０ｍｍ

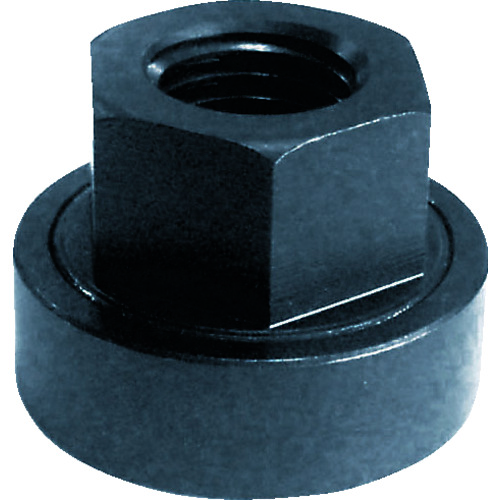

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：34.0●フランジ径(mm)：45.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200317000

サイズ：

●対辺寸法：３０ｍｍ●高さ：３４．０ｍｍ●フランジ径：４５．０ｍｍ

●ストロングナット(ＧＦＮ)のナット無タイプです。●インチネジなどに対応するため、お持ちのナットと組み合わせて使用できます。●治具本体の締付作業に●プレス金型をはじめ、諸金型の締付けに。●適合ボルト：M20●高さ(mm)：15.2●フランジ径(mm)：45●外径(mm)：45●内径(mm)：21●1個単位●SCM435●単品●締めすぎに注意してください。

商品コード：

2500200317017

サイズ：

●高さ：１５．２ｍｍ●フランジ径：４５ｍｍ●外径：４５ｍｍ●内径：２１ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：20●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200317024

サイズ：

●対辺寸法：３０ｍｍ●高さ：２０ｍｍ

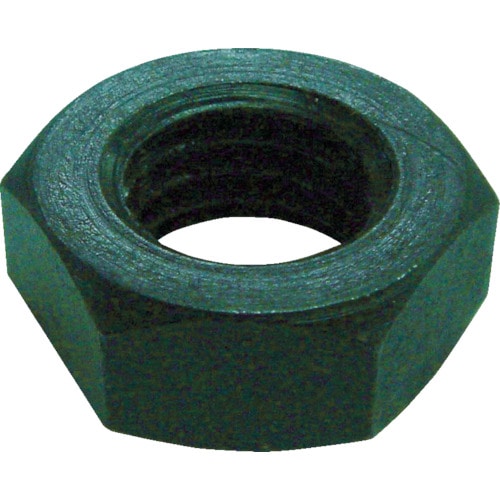

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：12●二面幅寸法(mm)：30●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200317048

サイズ：

●対辺寸法：３０ｍｍ●高さ：１２ｍｍ●二面幅寸法：３０ｍｍ

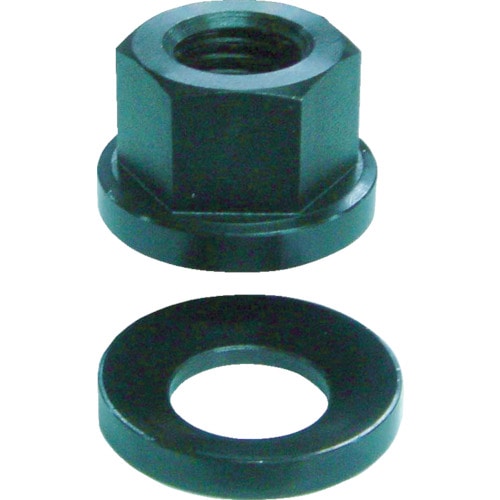

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：31●フランジ径(mm)：40●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200317109

サイズ：

●対辺寸法：３０ｍｍ●高さ：３１ｍｍ●フランジ径：４０ｍｍ

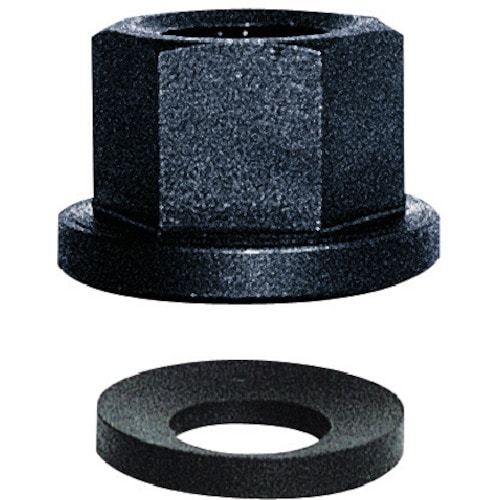

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：31.0●フランジ径(mm)：40●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200317116

サイズ：

●対辺寸法：３０ｍｍ●高さ：３１．０ｍｍ●フランジ径：４０ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：19.7●高さ(mm)：19.0●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200317758

サイズ：

●Ｔ溝幅：１９．７ｍｍ●高さ：１９．０ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200337626

サイズ：

●Ｔ溝幅：２２ｍｍ

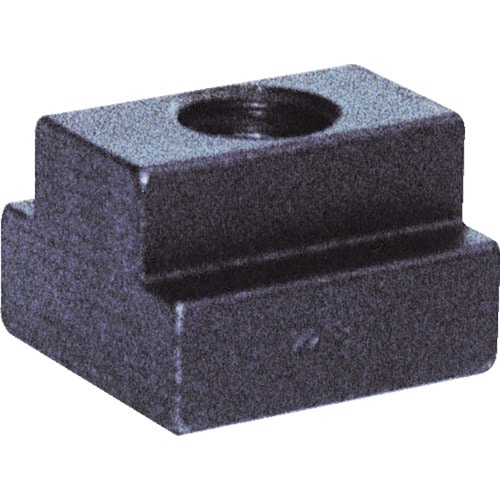

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M16●ねじ寸法：M16●H(mm)：25.5●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200337633

サイズ：

●Ｔ溝幅：２２ｍｍ●Ｈ：２５．５ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：22●適合ボルト：M18●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200337848

サイズ：

●Ｔ溝幅：２２ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M18●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200337879

サイズ：

●Ｔ溝幅：２２ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M18●ねじ寸法：M18●H(mm)：25.5●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200337886

サイズ：

●Ｔ溝幅：２２ｍｍ●Ｈ：２５．５ｍｍ
