ツーリング・治工具

●ドリルやリーマーのモールステーパサイズを小さくするときに使用します。(使用ボール盤の主軸テーパサイズに合わすためなど)●モールステーパードリルの接続器具として。●内側テーパ：MT3●外側テーパ：MT4●内径(mm)：23.8●外径(mm)：31.3●全長(mm)：136●クロムモリブデン鋼(SCM415)●焼き入れ研磨品●ご使用の際はドリルスリーブ、ドリルの接触面も洗浄剤で内径外径とも、付着している防錆油(油膜)を拭き取ってから使用してください。

商品コード：

2500203126791

サイズ：

●内径：２３．８ｍｍ●外径：３１．３ｍｍ●全長：１３６ｍｍ

●ドリルやリーマーのモールステーパサイズを小さくするときに使用します。(使用ボール盤の主軸テーパサイズに合わすためなど)●モールステーパードリルの接続器具として。●内側テーパ：MT3●外側テーパ：MT5●内径(mm)：23.8●外径(mm)：44.4●全長(mm)：156●クロムモリブデン鋼(SCM415)●焼き入れ研磨品●ご使用の際はドリルスリーブ、ドリルの接触面も洗浄剤で内径外径とも、付着している防錆油(油膜)を拭き取ってから使用してください。

商品コード：

2500203126807

サイズ：

●内径：２３．８ｍｍ●外径：４４．４ｍｍ●全長：１５６ｍｍ

●ドリルスリーブやドリルソケットからドリルを抜き取るときに使用します。●適合スリーブソケット：MT3●長さ(mm)：135●幅(mm)：25●厚さ(mm)：8.0●タイプ：焼入研磨品●低炭素鋼(SS41)

商品コード：

2500203126838

サイズ：

●長さ：１３５ｍｍ●幅：２５ｍｍ●厚さ：８．０ｍｍ

●ドリルスリーブやドリルソケットからドリルを抜き取るときに使用します。●適合スリーブソケット：MT4、5、6●長さ(mm)：180●幅(mm)：33●厚さ(mm)：12.0●タイプ：普通品●低炭素鋼(SS41)

商品コード：

2500203126845

サイズ：

●長さ：１８０ｍｍ●幅：３３ｍｍ●厚さ：１２．０ｍｍ

●ドリルやリーマーのモールステーパサイズを小さくするときに使用します。(使用ボール盤の主軸テーパサイズに合わすためなど)●モールステーパードリルの接続器具として。●内側テーパ：MT4●外側テーパ：MT5●内径(mm)：31.3●外径(mm)：44.4●全長(mm)：168●クロムモリブデン鋼(SCM415)●焼き入れ研磨品●ご使用の際はドリルスリーブ、ドリルの接触面も洗浄剤で内径外径とも、付着している防錆油(油膜)を拭き取ってから使用してください。

商品コード：

2500203126869

サイズ：

●内径：３１．３ｍｍ●外径：４４．４ｍｍ●全長：１６８ｍｍ

●ドリルやリーマーのモールステーパサイズを小さくするときに使用します。(使用ボール盤の主軸テーパサイズに合わすためなど)●モールステーパードリルの接続器具として。●内側テーパ：MT4●外側テーパ：MT6●内径(mm)：31.3●外径(mm)：63.3●全長(mm)：220●クロムモリブデン鋼(SCM415)●焼き入れ研磨品●ご使用の際はドリルスリーブ、ドリルの接触面も洗浄剤で内径外径とも、付着している防錆油(油膜)を拭き取ってから使用してください。

商品コード：

2500203126876

サイズ：

●内径：３１．３ｍｍ●外径：６３．３ｍｍ●全長：２２０ｍｍ

●ドリルスリーブやドリルソケットからドリルを抜き取るときに使用します。●適合スリーブソケット：MT4、5、6●長さ(mm)：180●幅(mm)：33●厚さ(mm)：12.0●タイプ：焼入研磨品●低炭素鋼(SS41)

商品コード：

2500203126883

サイズ：

●長さ：１８０ｍｍ●幅：３３ｍｍ●厚さ：１２．０ｍｍ

●ドリルやリーマーのモールステーパサイズを小さくするときに使用します。(使用ボール盤の主軸テーパサイズに合わすためなど)●モールステーパードリルの接続器具として。●内側テーパ：MT5●外側テーパ：MT6●内径(mm)：44.4●外径(mm)：63.3●全長(mm)：225●クロムモリブデン鋼(SCM415)●焼き入れ研磨品●ご使用の際はドリルスリーブ、ドリルの接触面も洗浄剤で内径外径とも、付着している防錆油(油膜)を拭き取ってから使用してください。

商品コード：

2500203126906

サイズ：

●内径：４４．４ｍｍ●外径：６３．３ｍｍ●全長：２２５ｍｍ

●刃先位置を基準面より50mmの高さで検出し、光で知らせてくれるため、わかりやすいです。●底面にマグネットがついているため取付自在です。●Z方向の基準位置の設定に。●ツール受け(mm)：φ18●ストローク(mm)：2●幅(mm)：50●奥行(mm)：50●高さ(mm)：50●測定精度(μm)：±5●電源(V)：コイン型電池LR-44×2個(付属)●電源：コイン型電池LR-44×2個(付属)●通電式●底面マグネット付●最小測定工具径：1mm

商品コード：

2500203195575

サイズ：

●ツール受け：φ１８ｍｍ●ストローク：２ｍｍ●幅：５０ｍｍ●奥行：５０ｍｍ

●800Nの強力マグネットで、任意の位置に簡単に設置できます。●ノズルの角度や方向を自在に決められます。●追加用ねじ穴Rc1/4があけられていますので、ノズルを2本でも使用できます。●独立したねじ穴が2本付いています。●切削液給油用に。●ノズル数：1●ノズル長(mm)：320●穴径(mm)：1/4●吸着力(N)：800●バルブ：有●最大使用液圧力(kg/[[ＣＭ2]])：3.46●使用液圧力：2～3.4バ-ル●切削液取込口(mm)：13.5●適合流体：水溶性切削液、油性切削液

商品コード：

2500203261034

サイズ：

●ノズル長：３２０ｍｍ●穴径：１／４ｍｍ●切削液取込口：１３．５ｍｍ

●CNC・CMCなどの工作機械のワーク後にできた切削粉などを、機械の切削油を使用して循環ポンプからオイルガンにオイルを送り、切削粉などを洗い落とすことができます。●TOG-2はノズルで流量調整が可能です。●工作機械内の洗浄。●噴出形状：シャワー状●ノズル外径(mm)：19●オイル供給口：G3/8●使用圧力(MPa)：0.2●全長(mm)：125●適合流体：切削油●空気消費量(L/min)●本体：アルミダイカスト●ノズル：真鍮●ノズル表面処理：ニッケルメッキ

商品コード：

2500203283067

サイズ：

●ノズル外径：１９ｍｍ●全長：１２５ｍｍ

●CNC・CMCなどの工作機械のワーク後にできた切削粉などを、機械の切削油を使用して循環ポンプからオイルガンにオイルを送り、切削粉などを洗い落とすことができます。●TOG-2はノズルで流量調整が可能です。●工作機械内の洗浄。●噴出形状：ストレート●ノズル外径(mm)：13●オイル供給口：G3/8●使用圧力(MPa)：0.2●全長(mm)：116●適合流体：切削油●空気消費量(L/min)●本体：アルミダイカスト●ノズル：真鍮●ノズル表面処理：ニッケルメッキ

商品コード：

2500203283074

サイズ：

●ノズル外径：１３ｍｍ●全長：１１６ｍｍ

●汎用、NCフライス盤、マシニングセンターなど工作機械のXY軸の基準位置決めに。●シャンク径(mm)：10●全長(mm)：79●先端径(mm)：10●適正回転数(min[[の-1乗]])：500～700●測定子寸法(mm)：10×10●繰返し精度：±3μm●合金鋼(HRC56)

商品コード：

2500203312248

サイズ：

●シャンク径：１０ｍｍ●全長：７９ｍｍ●先端径：１０ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：100●幅(mm)：38●高さ(mm)：19●適合ボルト：M14●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312408

サイズ：

●長さ：１００ｍｍ●幅：３８ｍｍ●高さ：１９ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：150●幅(mm)：38●高さ(mm)：19●適合ボルト：M14●受けねじ穴：M14●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312422

サイズ：

●長さ：１５０ｍｍ●幅：３８ｍｍ●高さ：１９ｍｍ

●汎用、NCフライス盤、マシニングセンターなど工作機械のXY軸の基準位置決めに。●シャンク径(mm)：10●全長(mm)：85●先端径(mm)：4●適正回転数(min[[の-1乗]])：500～700●測定子寸法(mm)：10×10・4×6●繰返し精度：±3μm●合金鋼(HRC57)

商品コード：

2500203312439

サイズ：

●シャンク径：１０ｍｍ●全長：８５ｍｍ●先端径：４ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：150●幅(mm)：38●高さ(mm)：19●適合ボルト：M14●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312446

サイズ：

●長さ：１５０ｍｍ●幅：３８ｍｍ●高さ：１９ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：100●幅(mm)：50●高さ(mm)：25●適合ボルト：M16●受けねじ穴：M16●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312460

サイズ：

●長さ：１００ｍｍ●幅：５０ｍｍ●高さ：２５ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：100●幅(mm)：50●高さ(mm)：25●適合ボルト：M16●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312477

サイズ：

●長さ：１００ｍｍ●幅：５０ｍｍ●高さ：２５ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：150●幅(mm)：50●高さ(mm)：25●適合ボルト：M16●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312507

サイズ：

●長さ：１５０ｍｍ●幅：５０ｍｍ●高さ：２５ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：175●幅(mm)：50●高さ(mm)：25●適合ボルト：M16●受けねじ穴：M16●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312514

サイズ：

●長さ：１７５ｍｍ●幅：５０ｍｍ●高さ：２５ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：175●幅(mm)：50●高さ(mm)：25●適合ボルト：M16●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312521

サイズ：

●長さ：１７５ｍｍ●幅：５０ｍｍ●高さ：２５ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：150●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●受けねじ穴：M18●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312538

サイズ：

●長さ：１５０ｍｍ●幅：５０ｍｍ●高さ：３０ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：150●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312545

サイズ：

●長さ：１５０ｍｍ●幅：５０ｍｍ●高さ：３０ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：175●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●受けねじ穴：M18●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312552

サイズ：

●長さ：１７５ｍｍ●幅：５０ｍｍ●高さ：３０ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：175●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312569

サイズ：

●長さ：１７５ｍｍ●幅：５０ｍｍ●高さ：３０ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：200●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●受けねじ穴：M18●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312576

サイズ：

●長さ：２００ｍｍ●幅：５０ｍｍ●高さ：３０ｍｍ

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：200●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312583

サイズ：

●長さ：２００ｍｍ●幅：５０ｍｍ●高さ：３０ｍｍ

●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：200●幅(mm)：65●高さ(mm)：38●適合ボルト：M24●受けねじ穴：M20●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312590

サイズ：

●長さ：２００ｍｍ●幅：６５ｍｍ●高さ：３８ｍｍ

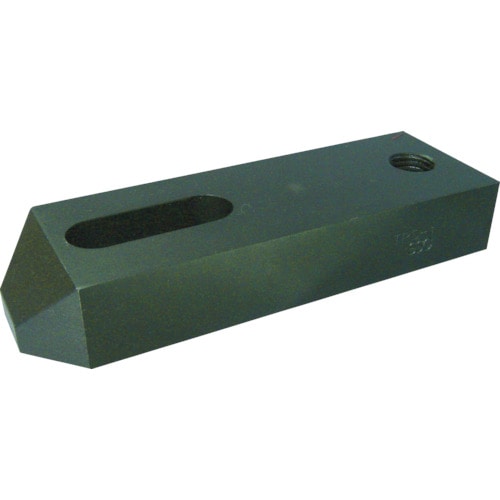

●強力な締め付けが可能です。●後部のねじ穴に受けボルトをセットして使用します。●ワークの押さえに。●長さ(mm)：250●幅(mm)：65●高さ(mm)：38●適合ボルト：M24●受けねじ穴：M20●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合せて短長を選択。●無理な締め付けはしない事。

商品コード：

2500203312606

サイズ：

●長さ：２５０ｍｍ●幅：６５ｍｍ●高さ：３８ｍｍ

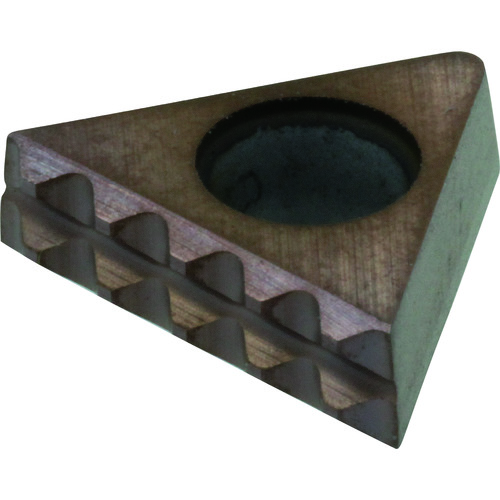

●トライアングルグリップHRC

商品コード：

2500203333564

●トライアングルグリップSTD

商品コード：

2500203333571

●総焼き入れ、総研磨の精密仕上げです。●浮き上がり防止構造のため、長時間の精度保持ができます。●抜群の直角度、平行度により超精密加工を実現します。●クイックシフト構造を採用しており、位置決め用シャフトの抜き差し作業が不要なため、スピーディーに作業が行えます。●電磁チャックに固定し、精密加工時に。●全長(mm)：149●全幅(mm)：47●全高(mm)：57●口幅(mm)：47●口開き(mm)：74●口深さ(mm)：29●締付力(kN)：4.90●直角度±0.005mm/100mm以内●平行度±0.005mm/100mm以内●本体:炭素工具鋼(SKS-93)(硬度HRC56～60)

商品コード：

2500203465319

サイズ：

●全長：１４９ｍｍ●全幅：４７ｍｍ●全高：５７ｍｍ●口幅：４７ｍｍ

●総焼き入れ、総研磨の精密仕上げです。●浮き上がり防止構造のため、長時間の精度保持ができます。●抜群の直角度、平行度により超精密加工を実現します。●クイックシフト構造を採用しており、位置決め用シャフトの抜き差し作業が不要なため、スピーディーに作業が行えます。●電磁チャックに固定し、精密加工時に。●全長(mm)：169●全幅(mm)：62●全高(mm)：62●口幅(mm)：62●口開き(mm)：89●口深さ(mm)：34●締付力(kN)：7.84●直角度±0.005mm/100mm以内●平行度±0.005mm/100mm以内●本体:炭素工具鋼(SKS-93)(硬度HRC56～60)

商品コード：

2500203465326

サイズ：

●全長：１６９ｍｍ●全幅：６２ｍｍ●全高：６２ｍｍ●口幅：６２ｍｍ

●総焼き入れ、総研磨の精密仕上げです。●浮き上がり防止構造のため、長時間の精度保持ができます。●抜群の直角度、平行度により超精密加工を実現します。●クイックシフト構造を採用しており、位置決め用シャフトの抜き差し作業が不要なため、スピーディーに作業が行えます。●電磁チャックに固定し、精密加工時に。●全長(mm)：189●全幅(mm)：72●全高(mm)：66●口幅(mm)：72●口開き(mm)：99●口深さ(mm)：34●締付力(kN)：7.84●直角度±0.005mm/100mm以内●平行度±0.005mm/100mm以内●本体:炭素工具鋼(SKS-93)(硬度HRC56～60)

商品コード：

2500203465333

サイズ：

●全長：１８９ｍｍ●全幅：７２ｍｍ●全高：６６ｍｍ●口幅：７２ｍｍ

●超精密加工がスピーディーにできます。●四面を精密研磨しているので、縦・横どちらでもご使用になれます。●抜群の直角度、平行度により超精密加工を実現します。●電磁チャックに固定し、精密加工時に。●全長(mm)：140●全幅(mm)：48●全高(mm)：55●口幅(mm)：48●口開き(mm)：75●口深さ(mm)：25●締付力(kN)：4.90●直角度±0.005mm/100mm以内●平行度±0.005mm/100mm以内●本体:炭素工具鋼(SKS-93)(硬度HRC56～60)

商品コード：

2500203465517

サイズ：

●全長：１４０ｍｍ●全幅：４８ｍｍ●全高：５５ｍｍ●口幅：４８ｍｍ

●超精密加工がスピーディーにできます。●四面を精密研磨しているので、縦・横どちらでもご使用になれます。●抜群の直角度、平行度により超精密加工を実現します。●電磁チャックに固定し、精密加工時に。●全長(mm)：160●全幅(mm)：63●全高(mm)：69●口幅(mm)：63●口開き(mm)：85●口深さ(mm)：30●締付力(kN)：7.84●直角度±0.005mm/100mm以内●平行度±0.005mm/100mm以内●本体:炭素工具鋼(SKS-93)(硬度HRC56～60)

商品コード：

2500203465524

サイズ：

●全長：１６０ｍｍ●全幅：６３ｍｍ●全高：６９ｍｍ●口幅：６３ｍｍ

●超精密加工がスピーディーにできます。●四面を精密研磨しているので、縦・横どちらでもご使用になれます。●抜群の直角度、平行度により超精密加工を実現します。●電磁チャックに固定し、精密加工時に。●全長(mm)：180●全幅(mm)：73●全高(mm)：78●口幅(mm)：73●口開き(mm)：95●口深さ(mm)：35●締付力(kN)：7.84●直角度±0.005mm/100mm以内●平行度±0.005mm/100mm以内●本体:炭素工具鋼(SKS-93)(硬度HRC56～60)

商品コード：

2500203465531

サイズ：

●全長：１８０ｍｍ●全幅：７３ｍｍ●全高：７８ｍｍ●口幅：７３ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：40～50●耐荷重(kN)：30●上面径(mm)：30●胴径(mm)：40●平型●スチール(S45C)

商品コード：

2500203582818

サイズ：

●高さ：４０～５０ｍｍ●上面径：３０ｍｍ●胴径：４０ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：265～360●耐荷重(kN)：30●上面径(mm)：45●胴径(mm)：73●平型●スチール(S45C)

商品コード：

2500203582832

サイズ：

●高さ：２６５～３６０ｍｍ●上面径：４５ｍｍ●胴径：７３ｍｍ

●4爪チャック付きで、別途チャックの購入は不要のため購入後すぐに使用できます。●360度目盛り付きで、手動で簡単に360度旋回でき、ボルトで簡単にロックできます。●マシニングセンタやフライス盤などでのワークの簡易的な角度の割出に。●ワークを固定しての検査に。●テーブル径(mm)：160●全高(mm)：139●割出精度：0.1mm/50mm●適合チャック：4爪チャック付属●耐荷重(kg)：8.0把握範囲(mm)：外径4-160、内径55-150●360度の目盛り付きで、360度の旋回運動が可能(手動で回転)●最小目盛：1度●4爪チャック付属●4爪チャック●T型ハンドル●六角レンチ(固定ボルト締めに使用)

商品コード：

2500203583303

サイズ：

●テーブル径：１６０ｍｍ●全高：１３９ｍｍ

●4爪チャック付きで、別途チャックの購入は不要のため購入後すぐに使用できます。●360度目盛り付きで、手動で簡単に360度旋回でき、ボルトで簡単にロックできます。●マシニングセンタやフライス盤などでのワークの簡易的な角度の割出に。●ワークを固定しての検査に。●テーブル径(mm)：200●全高(mm)：159●割出精度：0.1mm/50mm●適合チャック：4爪チャック付属●耐荷重(kg)：12.0把握範囲(mm)：外径4-200、内径65-200●360度の目盛り付きで、360度の旋回運動が可能(手動で回転)●最小目盛：1度●4爪チャック付属●付属チャック：外径200mm(約8インチ)●4爪チャック●T型ハンドル●六角レンチ(固定ボルト締めに使用)

商品コード：

2500203583310

サイズ：

●テーブル径：２００ｍｍ●全高：１５９ｍｍ

●傾斜の付いた加工物を支えます。●3点当たりで黒皮材・鋳物にもフィットします。●クランプによるヒズミを抑えます。●加工物に角度がある場合に。●加工物の平行芯出しに。●高さ(mm)：30●上面径(mm)：44.8●傾き(度)：7●凸部(上):スチール(S45C)、黒染仕上げ処理●凹部(下):スチール(SCM435)、焼き入れ黒染仕上げ処理●加工物は気をつけて当ててください。

商品コード：

2500203632001

サイズ：

●高さ：３０ｍｍ●上面径：４４．８ｍｍ

●傾斜のついた加工物を支えます。●3点当たりで黒皮材・鋳物にもフィットします。●クランプによるひずみを抑えます。●加工物に角度がある場合に。●加工物の平行芯出しに。●高さ(mm)：75●上面径(mm)：44.8●傾き(度)：7●1個単位●凸部(上):スチール(S45C)黒染仕上げ●凹部(下):スチール(SCM435)焼き入れ黒染め仕上げ●単品●加工物は気をつけて当てること。

商品コード：

2500203632025

サイズ：

●高さ：７５ｍｍ●上面径：４４．８ｍｍ

●ベアリング内蔵により加工物を受けた状態のまま従来より容易に高さ調整が行えます。●Φ6～Φ100までのマシニング・フライスに対応します。●丸物のマシニング・フライス加工時に発生するビビリ防止に最適。●高さ(mm)：72.8●全高(mm)：72.8●幅(mm)：80●奥行(mm)：80●傾き(度)：120●φ6～●スチール(S45C)●処理：焼き入れ●単品●接続金具1個(SST-8B)●ご使用時は、加工物の脱落・保持具転倒が無いよう加工物を固定した状態でご使用ください。●耐荷重2ｔ以下でご使用ください。●但し、Ｖ溝により線当たりで受ける為、本製品及び加工物にスジやヘコミ等が発生する可能性が有ります。●加工物を回転させる場合は、ご使用になれません。

商品コード：

2500203632193

サイズ：

●高さ：７２．８ｍｍ●全高：７２．８ｍｍ●幅：８０ｍｍ●奥行：８０ｍｍ

●ニュードリルミルチャックシリーズ用コレットです。●ダブルテーパ方式によって強力な把握力があります。●ホルダにセットして使用します。●把握径(mm)：0.5～1.0●外径(mm)：18●全長(mm)：28●適合機種：NDC10●4d先端振れ精度：10μm●ニュードリルミルチャック(NDC)用

商品コード：

2500203681078

サイズ：

●把握径：０．５～１．０ｍｍ●外径：１８ｍｍ●全長：２８ｍｍ

●ニュードリルミルチャックシリーズ用コレットです。●ダブルテーパ方式によって強力な把握力があります。●ホルダにセットして使用します。●把握径(mm)：9.0～10.0●適合機種：NDC10●4d先端振れ精度：10μm●ニュードリルミルチャック(NDC)用

商品コード：

2500203681092

サイズ：

●把握径：９．０～１０．０ｍｍ

●ニュードリルミルチャックシリーズ用コレットです。●ダブルテーパ方式によって強力な把握力があります。●ホルダにセットして使用します。●把握径(mm)：2.0～2.5●適合機種：NDC10●4d先端振れ精度：10μm●ニュードリルミルチャック(NDC)用

商品コード：

2500203681115

サイズ：

●把握径：２．０～２．５ｍｍ

●ニュードリルミルチャックシリーズ用コレットです。●ダブルテーパ方式によって強力な把握力があります。●ホルダにセットして使用します。●把握径(mm)：3.0～3.5●適合機種：NDC10●4d先端振れ精度：10μm●ニュードリルミルチャック(NDC)用

商品コード：

2500203681139

サイズ：

●把握径：３．０～３．５ｍｍ

●ニュードリルミルチャック用のコレットです。●NDC10に適合します。●把握径(mm)：3.5～4.0●適合機種：NDC10●全体:高炭素クロム軸受鋼

商品コード：

2500203681153

サイズ：

●把握径：３．５～４．０ｍｍ
