クランプ（工作機械用）

●締め付けナットを緩めるだけで取り外せます。●大量生産時に便利です。●クランプの代用として使用できます。●横からの脱着によって効率が良くなります。●クランプの代用として。●外径(mm)：90●適合ボルト：M24●厚さ(mm)：12●割幅(mm)：25●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC40)、黒染仕上げ●単品●締め付け前にきちんとセットされているか確認してください。

商品コード：

2500200372764

●ブロックにセレーションが切ってあり高さ調節が簡単にできます。●ステップブロックと使用することで素早く高さ調整できます。●クランプの高さ合わせに。●幅(mm)：35●高さ(mm)：59●厚さ(mm)：38●適合高さ(mm)：38～90●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプが上下また左右に傾いていないか確認する事。

商品コード：

2500200618381

●1-S～9-Sまでどれを組み合わせてもかみ合うよう設計されています。●クランプの高さ調節に。●長さ(mm)：35●幅(mm)：38●高さ(mm)：59●厚さ(mm)：38●適合高さ(mm)：36～90●全高(mm)：59●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200618398

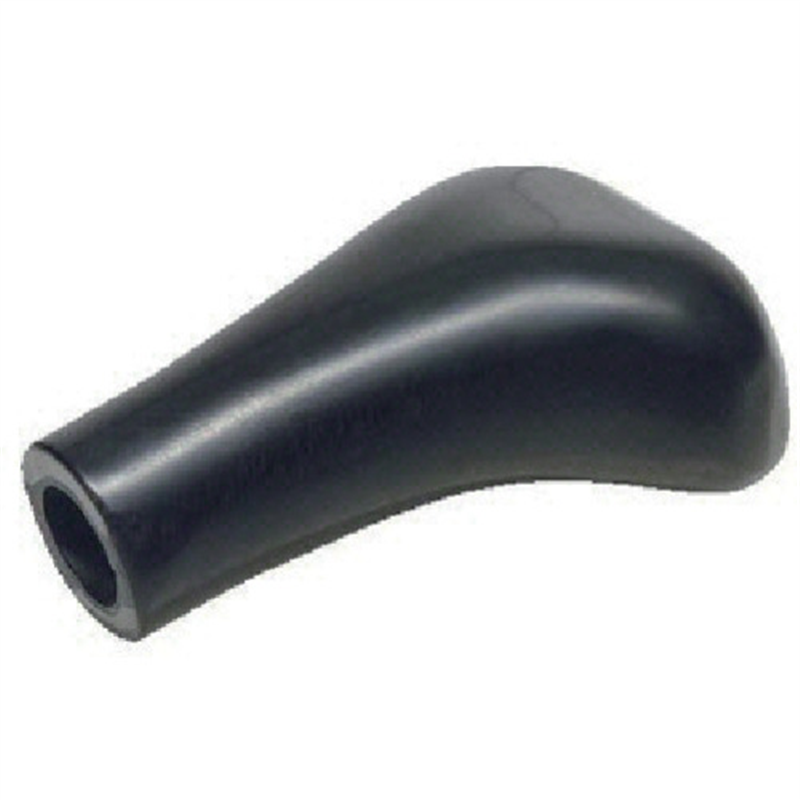

●スプーン型グリップです｡●長さ(mm):62●幅(mm):37●適合ボルト:M10×1.5●スプーン型グリップ●フェノール樹脂

商品コード：

2500205755296

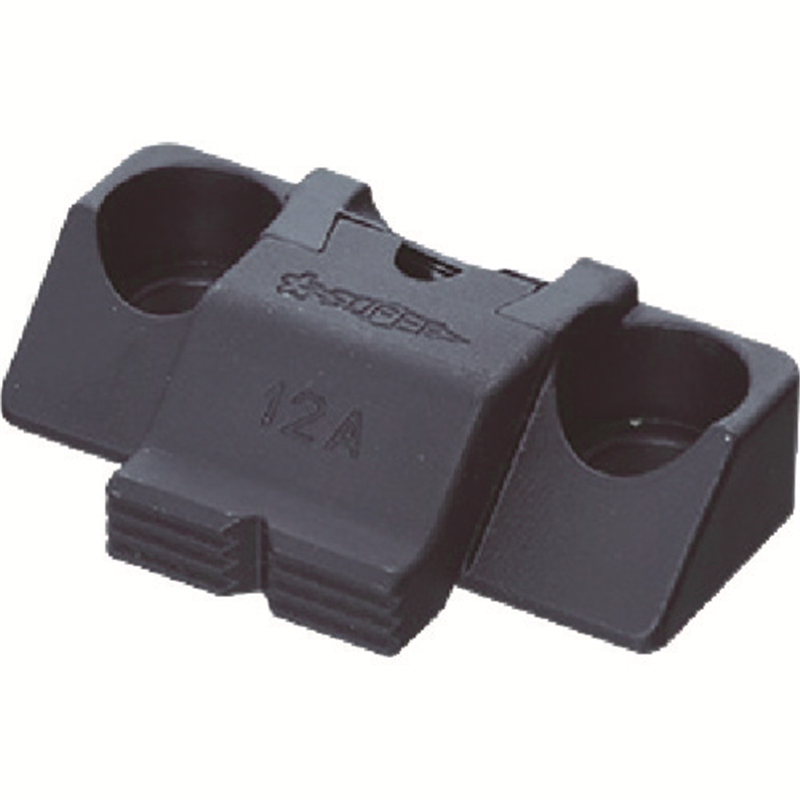

●コンパクトでより多くのワークをセッティング可能です｡●ジョーの先端は､ラックが刻まれていて下方に押しつけクランプします｡●締め付け時､クランプヘッドが45°の傾斜をスライドします｡●黒皮用、薄いワークのクランプに。●長さ(mm):80●幅(mm):45●高さ(mm):22●クランプ力(N):9●適合ボルト:M12●口高(mm):10●締付力(kN):26●クランプストローク(mm):12●特殊鋼●処理:焼き入れ(30~35HRC)●六角棒レンチ(六角二面幅:6mm)

商品コード：

2500205785965

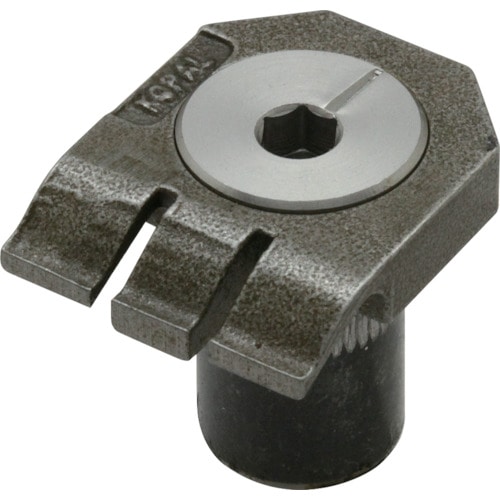

●偏心カムにより1/4回転で迅速に強力なクランプができます。●3つに分かれた先端チップは特殊形状となっており、両サイド部でワークを押し下げ中央部で強力にクランプする為、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：20●高さ(mm)：5●クランプ力(N)：4000●径(mm)：12●ストローク(mm)：0.86●奥行(mm)：25●クランプストローク(mm)：0.86●許容締付トルク(N・m)：9●本体、止め輪：バネ鋼●偏心カム：スチール(SNCM625)●ピラー：スチール(SUM43)●ホールドダウンクランプは右回転にてご使用ください。

商品コード：

2500202044867

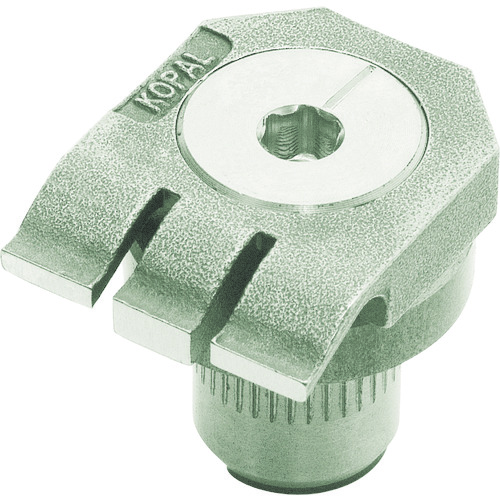

●偏心カムにより1/4回転で迅速に強力なクランプができます。●3つに分かれた先端チップは特殊形状となっており、両サイド部でワークを押し下げ中央部で強力にクランプする為、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：20●高さ(mm)：10●クランプ力(N)：4000●径(mm)：12●ストローク(mm)：0.86●奥行(mm)：25●クランプストローク(mm)：0.86●許容締付トルク(N・m)：9●本体、止め輪：バネ鋼●偏心カム：スチール(SNCM625)●ピラー：スチール(SUM43)●ホールドダウンクランプは右回転にてご使用ください。

商品コード：

2500202044874

●3つに分かれた先端チップは特殊形状となっており、ワークを押し下げる、または強力にクランプする及びストッパーとして機能するため、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：25●高さ(mm)：6.5●ねじ寸法：M4×0.7●奥行(mm)：22●タイプ：シングル●本体：バネ鋼●取付ボルト：スチール(SNCM625)

商品コード：

2500202044881

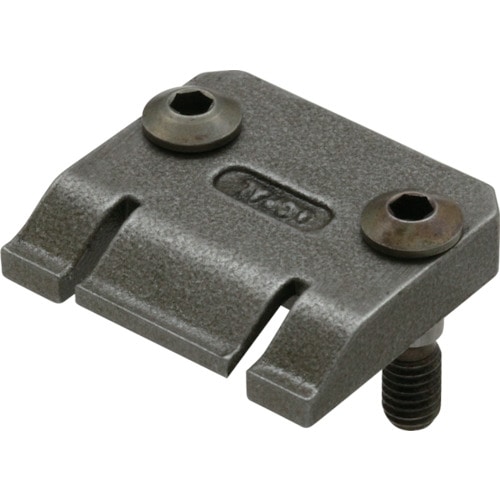

●3つに分かれた先端チップは特殊形状となっており、ワークを押し下げる、または強力にクランプする及びストッパーとして機能するため、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：25●高さ(mm)：6.5●ねじ寸法：M4×0.7●奥行(mm)：22●タイプ：ダブル●本体：バネ鋼●取付ボルト：スチール(SNCM625)

商品コード：

2500202044898

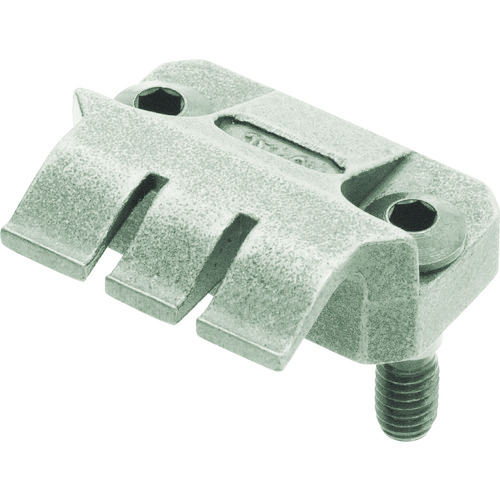

●3つに分かれた先端チップは特殊形状となっており、ワークを押し下げる、または強力にクランプする及びストッパーとして機能するため、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：25●高さ(mm)：10●ねじ寸法：M4×0.7●奥行(mm)：22●タイプ：シングル●本体：バネ鋼●取付ボルト：スチール(SNCM625)

商品コード：

2500202044904

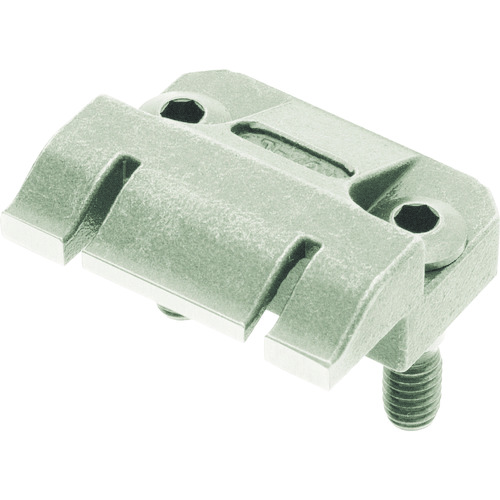

●3つに分かれた先端チップは特殊形状となっており、ワークを押し下げる、または強力にクランプする及びストッパーとして機能するため、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：25●高さ(mm)：10●ねじ寸法：M4×0.7●奥行(mm)：22●本体：バネ鋼●取付ボルト：スチール(SNCM625)

商品コード：

2500202044911

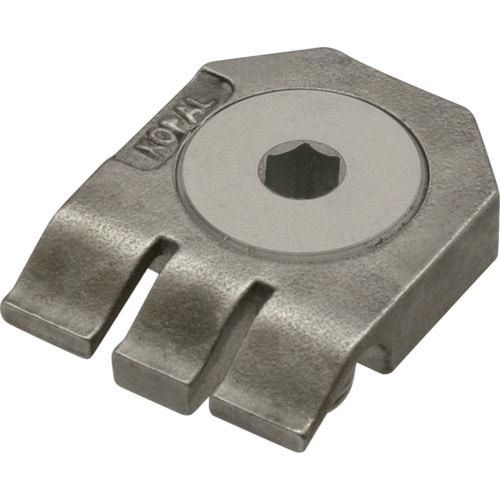

●3つに分かれた先端チップは特殊形状となっており、ワークを押し下げる、または強力にクランプする及びストッパーとして機能するため、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：20●高さ(mm)：5●ねじ寸法：M6×1●奥行(mm)：25●タイプ：スイベル●本体：バネ鋼●取付ボルト：スチール(SNCM625)●スペーサー：スチール(SUM22)

商品コード：

2500202044928

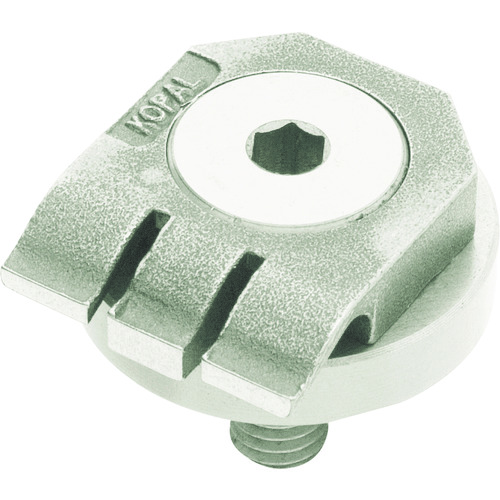

●3つに分かれた先端チップは特殊形状となっており、ワークを押し下げる、または強力にクランプする及びストッパーとして機能するため、ワークの浮き上がりを防止します。●薄物ワークに最適。●幅(mm)：20●高さ(mm)：10●ねじ寸法：M6×1●奥行(mm)：25●タイプ：スイベル●本体：バネ鋼●取付ボルト：スチール(SNCM625)●スペーサー：スチール(SUM22)

商品コード：

2500202044935

●プレーンクランプ・スクリューサポート・Tスロットナットです。・フランジナットです。・カップリングナットです。・スタッドボルト(ピンレンチ付)のキットです。●ワークの固定に。●適合ボルト：M16●T溝幅(mm)：18●10MPa時のクランプ力(kN)：P11816●特殊鋼●1816TS:1、25P58・40P58・60P58：各1S、FS100S：2S、PW406：2入り

商品コード：

2500202486742

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：128●幅(mm)：50●適合高さ(mm)：0～80●スタッドボルト(mm)：M16×150●Tスロットナット：1816●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573701

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：157●幅(mm)：60●高さ(mm)：50●適合ボルト：M20●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573725

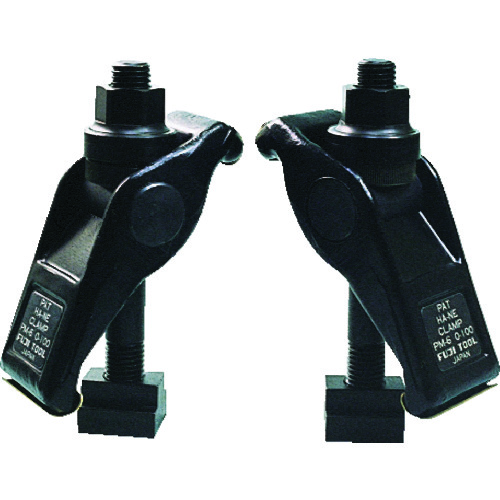

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：157●幅(mm)：60●適合高さ(mm)：0～100●スタッドボルト(mm)：M20×175●Tスロットナット：2220●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573848

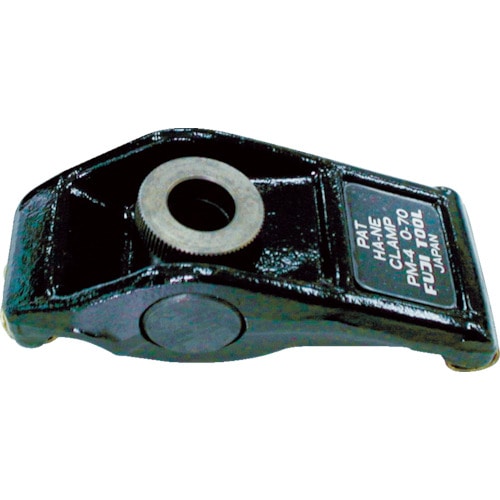

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：210●幅(mm)：76●高さ(mm)：64●適合ボルト：M22●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573862

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：210●幅(mm)：76●適合高さ(mm)：0～135●スタッドボルト(mm)：M22×200●Tスロットナット：2622●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573978

●プレス金型用のクランプです。●強力締め付けが可能です。●プレス抜き型押さえに。●金型、重量物加工時の押さえに。●マシニングなどでの加工物の押さえに。●長さ(mm)：150●幅(mm)：50●高さ(mm)：32●適合ボルト：M16●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプする相手にしっかり当たっているか確認してください。●無理な締め付けはしないでください。

商品コード：

2500202622812

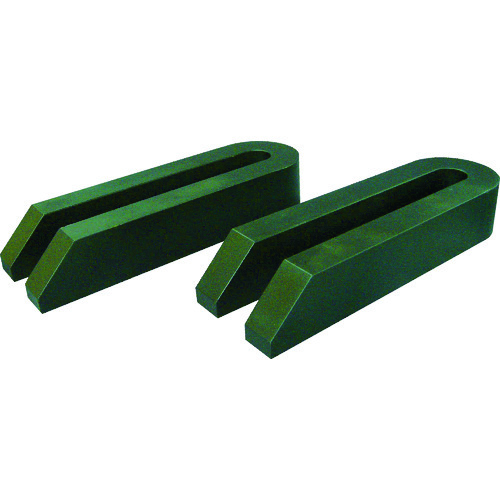

●プレス金型用のクランプです。●強力締め付けが可能です。●プレス抜き型押さえに。●金型、重量物加工時の押さえに。●マシニングなどでの加工物の押さえに。●長さ(mm)：200●幅(mm)：60●高さ(mm)：35●適合ボルト：M20●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプする相手にしっかり当たっているか確認してください。●無理な締め付けはしないでください。

商品コード：

2500202622836

●プレス金型用のクランプです。●強力締め付けが可能です。●プレス抜き型押さえに。●金型、重量物加工時の押さえに。●マシニングなどでの加工物の押さえに。●長さ(mm)：250●幅(mm)：76●高さ(mm)：48●適合ボルト：M24●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプする相手にしっかり当たっているか確認してください。●無理な締め付けはしないでください。

商品コード：

2500202622850

●クランプ・アンクランプが簡単にできます。●クランプ力(N)：900●ストローク(mm)：1.8●レバー幅(mm)：14●レバー長さ(mm)：40●レバー許容荷重(N)：80●クランプ機構：スパイラルカム(カム角度4度)●カムレバー：スチール(SCM440)●丸ナット・ワッシャー：スチール(S45C)●処理：焼入焼戻

商品コード：

2500202642841

●クランプ・アンクランプが簡単にできます。●クランプ力(N)：1300●ストローク(mm)：2.3●レバー幅(mm)：16●レバー長さ(mm)：50●レバー許容荷重(N)：100●クランプ機構：スパイラルカム(カム角度4度)●カムレバー：スチール(SCM440)●丸ナット・ワッシャー：スチール(S45C)●処理：焼入焼戻黒染め

商品コード：

2500202642858

●クランプ・アンクランプが簡単にできます。●クランプ力(N)：2400●ストローク(mm)：2.7●レバー幅(mm)：19●レバー長さ(mm)：63●レバー許容荷重(N)：150●クランプ機構：スパイラルカム(カム角度4度)●カムレバー：スチール(SCM440)●丸ナット・ワッシャー：スチール(S45C)●処理：焼入焼戻黒染め

商品コード：

2500202642865

●クランプ・アンクランプが簡単にできます。●クランプ力(N)：3600●ストローク(mm)：3.3●レバー幅(mm)：24●レバー長さ(mm)：80●レバー許容荷重(N)：200●クランプ機構：スパイラルカム(カム角度4度)●カムレバー：スチール(SCM440)●丸ナット・ワッシャー：スチール(S45C)●処理：焼入焼戻黒染め

商品コード：

2500202642872

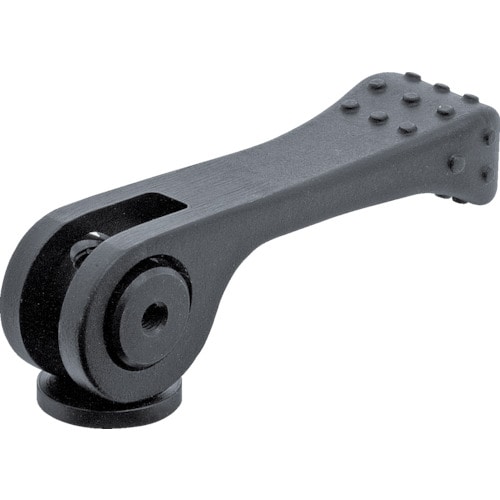

●クランプ・アンクランプが簡単にできます。●クランプ力(N)：4800●ストローク(mm)：4.3●レバー幅(mm)：30●レバー長さ(mm)：100●レバー許容荷重(N)：300●クランプ機構：スパイラルカム(カム角度4度)●カムレバー：スチール(SCM440)●丸ナット・ワッシャー：スチール(S45C)●処理：焼入焼戻黒染め

商品コード：

2500202642902

●長さ(mm)：24●外径(mm)：5●ネジ径：M6●適用引込みクランプ：QLPD150タイプ●SCM435焼入焼戻黒染め

商品コード：

2500202642995

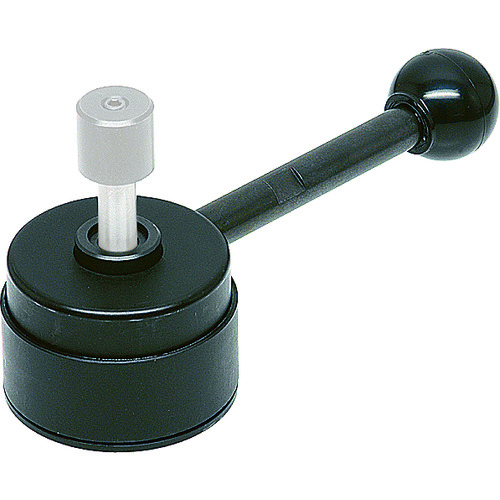

●レバー操作により引き込んでクランプします。●治具がワーク底面にかくれ、作業エリアを妨げません。●アルミダイカストを中心とした軽切削クランプ。●高さ(mm)：32●クランプ力(N)：900●ストローク(mm)：1.5●レバー回転半径(mm)：76.5●旋回方向：右●取付ねじ(mm)：M4×0.7●本体：スチール(SCM440)●レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643008

●レバー操作により引き込んでクランプします。●治具がワーク底面にかくれ、作業エリアを妨げません。●アルミダイカストを中心とした軽切削クランプ。●高さ(mm)：40●クランプ力(N)：2500●ストローク(mm)：2.0●レバー回転半径(mm)：111.5●旋回方向：右●取付ねじ(mm)：M6×1.0●本体：スチール(SCM440)●レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643015

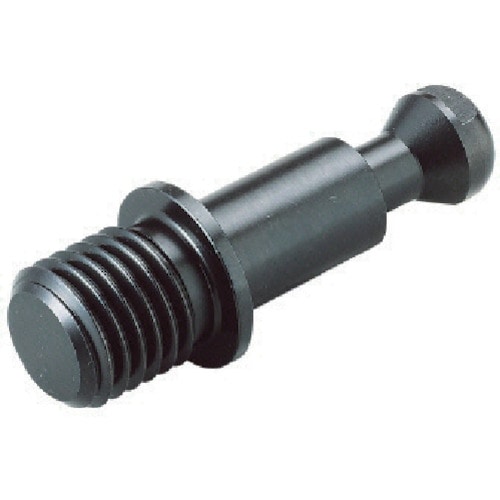

●クランプボルト(重荷重用)●SCM435焼入焼戻黒染め

商品コード：

2500202643022

●引込みクランプ(重荷重タイプ)●本体・クランプリング：SCM440焼入焼戻黒染め●レバー：S45C焼入焼戻黒染め●グリップ：フェノール樹脂黒色

商品コード：

2500202643039

●レバー操作によりボス部が押し出されクランプします。●シンプルで機能的な治具構築を実現します。●アルミダイカストを中心とした軽切削クランプ。●幅(mm)：1.7●高さ(mm)：25●クランプ力(N)：3000●クランプ高さ(mm)：25●レバー回転半径(mm)：69.5●旋回方向：右●クランプストローク(mm)：1.7●取付ねじ(mm)：M4×0.7●カム：スチール(SCM440)●シャフト、レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643046

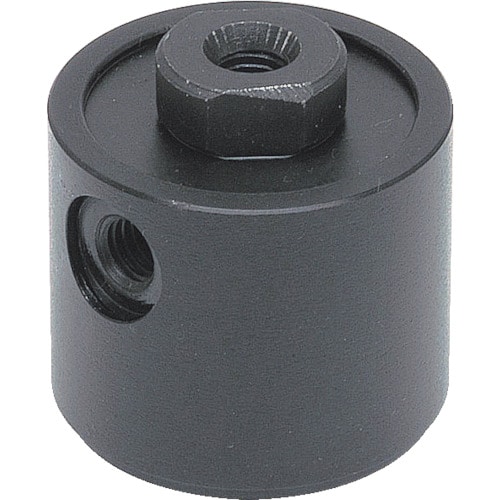

●レバー操作によりボス部が押し出されクランプします。●シンプルで機能的な治具構築を実現します。●アルミダイカストを中心とした軽切削クランプ。●幅(mm)：2.5●高さ(mm)：32●クランプ力(N)：4000●クランプ高さ(mm)：32●レバー回転半径(mm)：103.0●旋回方向：右●クランプストローク(mm)：2.5●取付ねじ(mm)：M6×1.0●カム：スチール(SCM440)●シャフト、レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643053

●シャフトの突き出しで、奥まった箇所をクランプすることができます。●内蔵バネによるクランプのため、常にクランプが一定です。●横押しタイプでレバーによるクランプ・アンクランプ●アプローチストロークが大きく取れる●レバーを120度回転することでクランプが完了●レバー回転方向は、右・左の2種類●常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。●長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)●ストロークを大きく取れるため、ワーク着脱時の作業性が高められます。●組立用、切削用の治具用途に。●穴あけなど、あまり負荷の掛からない軽度な切削に。●幅(mm)：70●高さ(mm)：MAX98●クランプ力(N)：500●ストローク(mm)：1.5●取付ねじ(mm)：M5●レバー荷重(N)：80●本体、レバー：スチール(S45C)●カム：スチール(SCM415)●グリップ：フェノール樹脂●クランプ面に加わる反力が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます。

商品コード：

2500202643060

●シャフトの突き出しで、奥まった箇所をクランプすることができます。●内蔵バネによるクランプのため、常にクランプが一定です。●横押しタイプでレバーによるクランプ・アンクランプ●アプローチストロークが大きく取れる●レバーを120度回転することでクランプが完了●レバー回転方向は、右・左の2種類●常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。●長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)●ストロークを大きく取れるため、ワーク着脱時の作業性が高められます。●組立用、切削用の治具用途に。●穴あけなど、あまり負荷の掛からない軽度な切削に。●幅(mm)：70●高さ(mm)：MAX98●クランプ力(N)：500●ストローク(mm)：1.5●取付ねじ(mm)：M5●レバー荷重(N)：80●本体、レバー：スチール(S45C)●カム：スチール(SCM415)●グリップ：フェノール樹脂●クランプ面に加わる反力が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます。

商品コード：

2500202643077

●シャフトの突き出しで、奥まった箇所をクランプすることができます。●内蔵バネによるクランプのため、常にクランプが一定です。●横押しタイプでレバーによるクランプ・アンクランプ●アプローチストロークが大きく取れる●レバーを120度回転することでクランプが完了●レバー回転方向は、右・左の2種類●常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。●長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)●ストロークを大きく取れるため、ワーク着脱時の作業性が高められます。●組立用、切削用の治具用途に。●穴あけなど、あまり負荷の掛からない軽度な切削に。●幅(mm)：96●高さ(mm)：MAX157●クランプ力(N)：1400●ストローク(mm)：2.3●取付ねじ(mm)：M8●レバー荷重(N)：150●本体、レバー：スチール(S45C)●カム：スチール(SCM415)●グリップ：フェノール樹脂●クランプ面に加わる反力が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます。

商品コード：

2500202643084

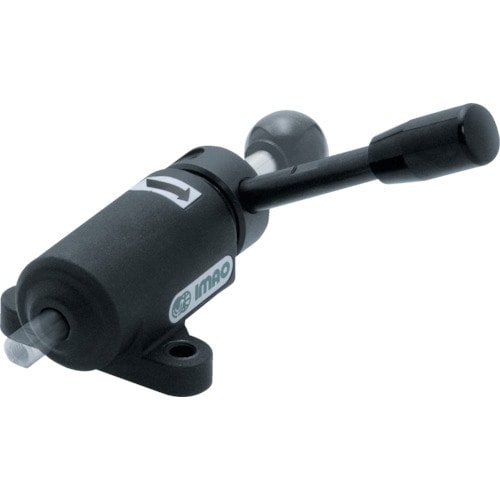

●シャフトの突き出しで、奥まった箇所をクランプすることができます。●内蔵バネによるクランプのため、常にクランプが一定です。●横押しタイプでレバーによるクランプ・アンクランプ●アプローチストロークが大きく取れる●レバーを120度回転することでクランプが完了●レバー回転方向は、右・左の2種類●常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。●長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)●ストロークを大きく取れるため、ワーク着脱時の作業性が高められます。●組立用、切削用の治具用途に。●穴あけなど、あまり負荷の掛からない軽度な切削に。●幅(mm)：96●高さ(mm)：MAX157●クランプ力(N)：1400●ストローク(mm)：2.3●取付ねじ(mm)：M8●レバー荷重(N)：150●本体、レバー：スチール(S45C)●カム：スチール(SCM415)●グリップ：フェノール樹脂●クランプ面に加わる反力が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます。

商品コード：

2500202643091

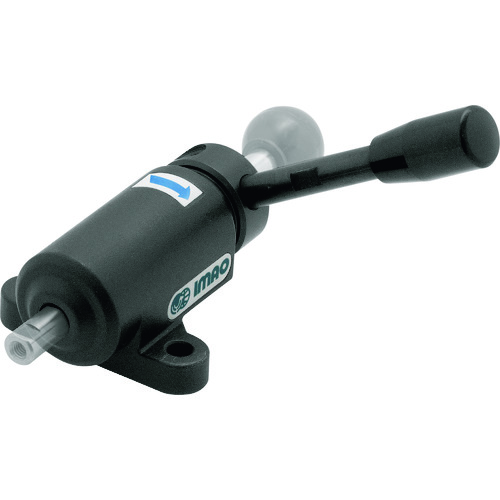

●内蔵バネによるクランプのため、常にクランプが一定です。●横押しタイプでレバーによりクランプ・アンクランプされます。●アプローチストロークが大きく取れます。●レバーを120度回転することでクランプが完了します。●レバー回転方向は、右・左の2種類です。●常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。●長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)●リーチクランプ

商品コード：

2500202643107

●リーチクランプ(フランジタイプ)

商品コード：

2500202643114

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ8●全長(mm)：119●シャフト長(mm)：100●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643121

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ8●全長(mm)：144●シャフト長(mm)：125●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643138

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ8●全長(mm)：169●シャフト長(mm)：150●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643145

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ12●全長(mm)：149●シャフト長(mm)：125●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643152

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ12●全長(mm)：174●シャフト長(mm)：150●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643169

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ12●全長(mm)：224●シャフト長(mm)：200●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643176

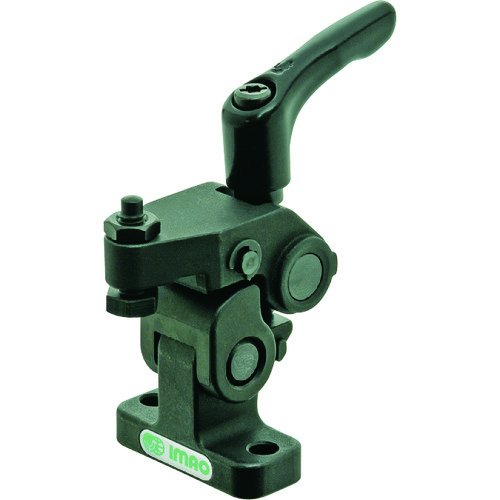

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX81●クランプ力(N)：2400●ストローク(mm)：2.5●取付ねじ(mm)：M5×0.8●レバー許容荷重(N)：170●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)

商品コード：

2500202643183

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX100●クランプ力(N)：4200●ストローク(mm)：3.5●取付ねじ(mm)：M6×1.0●レバー許容荷重(N)：210●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)

商品コード：

2500202643190

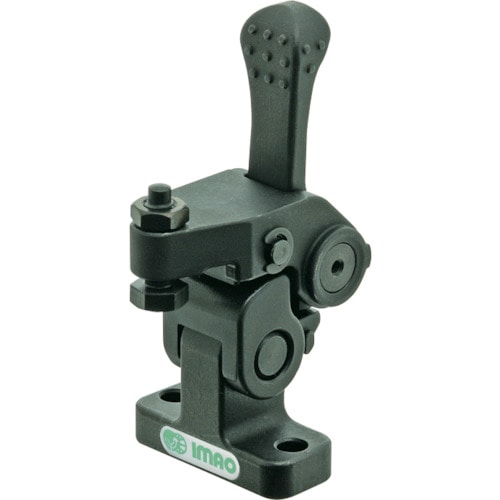

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX89●クランプ力(N)：700●ストローク(mm)：1.0●取付ねじ(mm)：M5×0.8●レバー許容荷重(N)：100●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)●カムレバー：スチール(SCM440)

商品コード：

2500202643206

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX109●クランプ力(N)：1100●ストローク(mm)：1.2●取付ねじ(mm)：M6×1.0●レバー許容荷重(N)：150●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)●カムレバー：スチール(SCM440)

商品コード：

2500202643213
